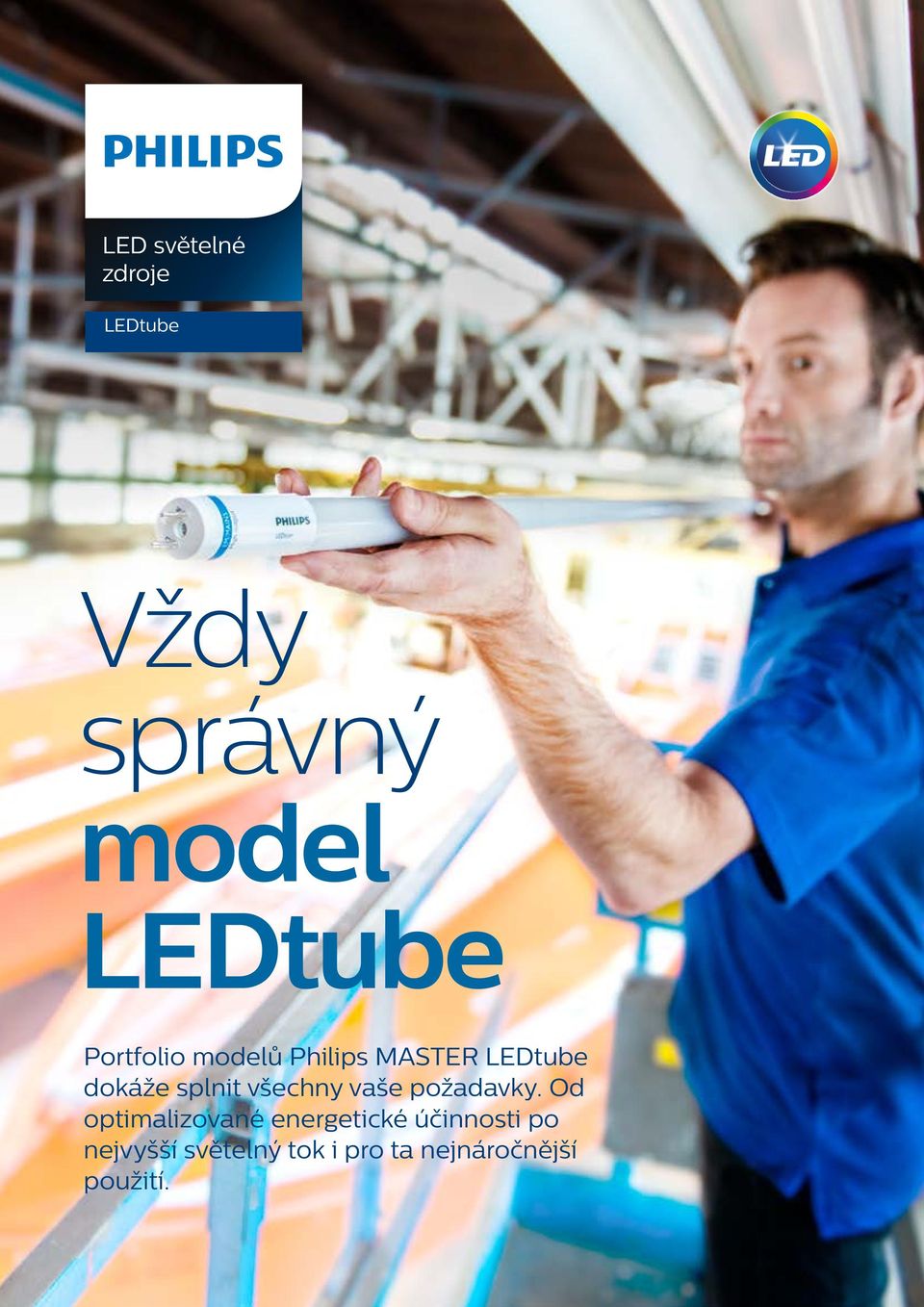

1 LED světelné zdroje Vždy správný model Portfolio modelů Philips MASTER dokáže splnit všechny vaše požadavky. Od optimalizované energetické účinnosti po nejvyšší světelný tok i pro ta nejnáročnější použití.

2 Vždy správný model Portfolio modelů Philips MASTER dokáže splnit všechny vaše potřeby. Světelné zdroje nyní rozdělujeme do 3 skupin podle světelného toku standardní, vysoký a ultra. Jedná se o jednoduchou změnu, která dále usnadní výběr vhodného světelného zdroje podle konkrétního použití - od nejlepší energetické účinnosti po nejlepší světelný tok. Výměna je jednoduchá díky třem délkám provedení, barvám světla a možnosti výběru verze s rotační paticí. Modely mi významně usnadňují život. Jejich instalace je rychlejší a bezpečnější. Mají množství výhod nových technologií, jako jsou bezpečnostní piny a rotační patice. To znamená, že můžeme nahradit původní zářivky LED trubicemi ještě rychleji. Skvělé. Dick Verhoef Facilities Manager společnosti Verhoef Access Technology

3 Jasná volba montážních firem Pokud pracujete v montážní firmě, máte ještě víc důvodů k volbě světelných zdrojů Philips MASTER. Jak by se právem dalo očekávat od značky, která je světovým lídrem v oblasti osvětlení, kvalita našich výrobků a pozornost věnovaná detailům znamená, že vám můžeme usnadnit život a udělat ho bezpečnejším. Kompatibilita s HF Žádné změny elektrického vedení nebo předřadníků. InstantFit, naše řešení přechodu na LED, lze použít s vysokofrekvenčními předřadníky. Díky tomu jsou všechny způsoby montáže jednoduché a bezpečné. Vám jen stačí nasadit trubice do stávajících svítidel. Bezpečnostní piny Philips produkty jsou bezpečné pro případ dotyku při instalaci trubice. Integrovaný driver je zároveň bezpečně izolovaný od součásti, kterých se můžete dotknout. Světelné zdroje Philips splňují všecky požadavky norem UL a IEC na bezpečnost patic. Rotační patice V mnoha případech je patice ve svítidle otočená. To může být problém, protože modely nabízejí pouze jednosměrné vyzařování. Modely MASTER jsou vybaveny rotačními paticemi, které umožní trubici natočit až o 90 stupňů. Můžete tedy vždy nasměrovat světlo co nejúčinněji.

4 Výběr správné verze 1 Má vaše svítidlo startér? Na tomto obrázku je vyznačeno jeho obvyklé umístění v otevřených nebo uzavřených svítidlech s délkou trubice 1200 nebo. 2 Ano. Svítidlo používá elektromagnetický předřadník.stačí nahradit starý starter novým starterem LED (EM), který je součástí balení. Zvolte model s jedním kroužkem na patici. EM Ne. Svítidlo používá vysokofrekvenční elektronický predradník (HF). Zvolte model MASTER InstantFit s koncovkou se dvěma kroužky. Není třeba měnit předřadníky ani elektrické vedení. Jedná se o řešení typu plug and play stačí rozbalit a zapojit. Rychlá a snadná instalace. Seznam kompatibilních předřadníků najdete na webu HF 3 Ne. Vaše zářivka pracuje s vysokofrekvenčním elektronickým předřadníkem (HF), ale nemůžete použít model MASTER InstantFit, případně daný předřadník není kompatibilní. Odpojte kabely, vyjměte předřadník a připojte je přímo do napájení. Použijte model MASTER EM s jedním kroužkem na patici. L N MASTER

5 EM HF Parkoviště Průmysl Supermarkety Kancelář Počet hodin provozu: 24/7 Zajistí viditelnost a pocit bezpečí Potřeba úspory energie a snížení nákladů na údržbu Odolné vůči nízkým teplotám Požadované osvětlení: >=200 luxů Počet hodin provozu: různá, max. 24/7 Potřeba úspory energie a snížení nákladů na údržbu: předcházení výpadkům ve výrobě při výměnách zdrojů světla Odolné vůči nízkým teplotám, otřesům Požadované osvětlení: >= luxů Počet hodin provozu: 12 hod./den až 24/7 Svítidlo ekologický obraz značky Podtrhněte úspory energie a snížení nákladů na údržbu Lepší zvýraznění vystavených výrobků (R) Nerozbitné díky použití plastů Požadované osvětlení: >=500 luxů Počet hodin provozu: obvykle 12 hod./den Potřeba úspory energie a snížení nákladů na údržbu Požadována vysoká kvalita světla a dodržení ergonomických norem Požadované osvětlení: >=500 luxů energetická účinnost světelný výkon energetická účinnost světelný výkon energetická účinnost světelný výkon energetická účinnost světelný výkon Standard output High output High output High output High output Ultra output * Ultra output * Ultra output * Standard output lumenů 1200 mm ROT 1200 mm InstantFit ROT InstantFit High output lumenů 1200 mm ROT 1200 mm ROT InstantFit ROT ROT InstantFit Ultra output lumenů 1200 mm ROT ROT *K dispozici od května 2015

6 Výběr vhodné trubice pro konkrétní použití Vaše požadavky na osvětlení se budou značně lišit v závislosti na místě a času použití. Ať již potřebujete optimalizovanou energetickou účinnost nebo nejvyšší světelný tok, u nás vždy snadno najdete správný model. Nový standard pro parkoviště Parkoviště i síť veřejných komunikací musí nepřetržitě celý den vytvářet pocit jasného a přívětivého osvětlení. Díky bílému světlu LED, které nabízí vyšší vnímaný jas a vynikající podání barev, se lidé cítí bezpečněji. A protože světlo LED je vysoce spolehlivé a energeticky úsporné, vaši zákazníci navíc ušetří. Konvenční TL-D MASTER Kč 9 měsíců Lux Standard Output lumenů Úspory / rok Doba návratnosti Úspory energie 71% 72W 20W Počet světelných zdrojů 100 Počet hodin provozu za rok 8,760 Náklady na energii 0.12 Euro/kWh Životnost Delší životnost Velkoobchodní cena (bez DPH) 55, 5 Kč 950 Kč Celkové náklady / rok Kč 915 Kč Vychází z evropského průměru 12 centů/kwh (včetně údržby a nákladů na výměnu žárovek) Zvolte verzi Standard Output s nejlepší energetickou účinností Spočítejte si úsporu energie ještě dnes

7 Vysoký výkon na hlavních uličkách Provozovatelé maloobchodních prodejen a pohostinských zařízení vědí, že světlo dokáže upoutat. Vytváří neodolatelné výlohy, oživuje značky a povzbuzuje zákazníky, aby v obchodě strávili více času. Díky modelům můžete současně zvýšit prodeje a snížit náklady na energii a údržbu. Konvenční TL-D MASTER Kč 1,1 roku Lux High Output lumenů Úspory / rok Doba návratnosti Úspory energie 64% 72W 23W Počet světelných zdrojů 85 Počet hodin provozu za rok 4,380 Náklady na energii 0.12 Euro/kWh Životnost Delší životnost Velkoobchodní cena (bez DPH) 55, 5 Kč Kč Celkové náklady / rok Kč 499 Kč Vychází z evropského průměru 12 centů/kwh (včetně údržby a nákladů na výměnu žárovek) Zvolte model High Output s vysokým světelným tokem s nejlepším poměrem lm/w Vysoký výkon pro vysoce efektivní průmysl Průmysloví zákazníci vyžadují vysokou viditelnost, efektivitu a bezpečnost. Ale nepřetržitý provoz může zvýšit účty za energii. Naše řešení šetří energii a udržují si vysokou energetickou účinnost i při extrémně nízkých teplotách. Snižují tedy náklady na údržbu a předcházejí nákladným výrobním odstávkám. Konvenční TL-D MASTER Kč 1,9 roku Lux High Output lumenů Úspory / rok Doba návratnosti Úspory energie 64% 72W 21W Počet světelných zdrojů 400 Počet hodin provozu za rok 4,380 Náklady na energii 0.12 Euro/kWh Životnost Delší životnost Velkoobchodní cena (bez DPH) 55, 5 Kč 1170 Kč Celkové náklady / rok 555 Kč 277 Kč Vychází z evropského průměru 12 centů/kwh (včetně údržby a nákladů na výměnu žárovek) Zvolte model High Output s vysokým světelným tokem s nejlepším poměrem lm/w

8 Velmi vysoký výkon pro supermarkety a kutily Nádherné osvětlení vyzdvihuje to nejlepší z vystavených výrobků a zákazníkům zlepšuje zážitek z nakupování. Pokud však světla svítí až 18 hodin denně, prodejci potravin vyžadují řešení, která sníží náklady na energii a údržbu a představí svůj ekologický přístup v nejlepším světle. Konvenční TL-D MASTER Kč 2,2 roku Lux Ultra Output lumenů Úspory / rok Doba návratnosti Úspory energie 64% 72W 25W Počet světelných zdrojů 150 Počet hodin provozu za rok 4,380 Náklady na energii 0.12 Euro/kWh Životnost Delší životnost Velkoobchodní cena (bez DPH) 55, 5 Kč Kč Celkové náklady / rok 1109 Kč 526 Kč Vychází z evropského průměru 12 centů/kwh (včetně údržby a nákladů na výměnu žárovek) Zvolte naše modely Ultra Output pro nejlepší světelný tok v nejnáročnějších maloobchodních aplikacích Velmi vysoký výkon pro vysoce efektivní kanceláře Osvětlení kanceláří a škol ovlivňuje hladinu energie, výkonnost a pocit pohody. LED světelné zdroje vyzařují kvalitní světlo a vytvářejí nejpohodlnější prostředí, které splňuje všechny standardy pro kanceláře a současně šetří energii. Podnikání je potom vždy potěšením. Konvenční TL-D MASTER Kč 2,6 roku Lux Ultra Output lumenů Úspory / rok Doba návratnosti Úspory energie 64% 72W 25W Počet světelných zdrojů 100 Počet hodin provozu za rok Kč Náklady na energii 0.12 Euro/kWh Životnost Delší životnost Velkoobchodní cena (bez DPH) 55, 5 Kč Kč Celkové náklady / rok 1109 Kč 19 Vychází z evropského průměru 12 centů/kwh (včetně údržby a nákladů na výměnu žárovek) Zvolte světelné zdroje Ultra Output* pro nejlepší světelný tok v nejnáročnějších kancelářských prostorech

9 Případová studie Úspory v parkovacím domě s modely MASTER Situace Městská rada v St Helens Metropolitan Borough v rámci svého programu snížení emisí oxidu uhličitého modernizovala osvětlení v parkovacím domě ze zářivek na osvětlení LED. Řešení Na parkovišti bylo společností Specialist Lamp Distributors (dceřiná společnost Edmundson Electrical) nstalováno přibližně 500 světelných zdrojů Philips MASTER instalováno do stávajících zářivkových svítidel T8. Projekt, kromě zlepšení kvality osvětlení a viditelnosti pro řidiče, přinesl také významné snížení nákladů na energii a údržbu. Frank Kelly, Building Services Engineering Manager městské rady, k tomu řekl: Přechod na světelné zdroje LED se zdál být nejlepším řešením, nejdůležitější byla záruka dostatečné úrovně osvětlení, která je potřebná k zajištění bezpečnosti parkoviště. Po zvážení celé řady možností nám bylo jasné, že společnost Philips nabízí kvalitu a spolehlivost, kterou požadujeme, dodal. Práce proběhly s minimálním dopadem na uživatele parkovacího domu, díky snadné montáži světelných zdrojů MASTER do stávajících svítidel. Jedinečný design modelů MASTER navíc vytváří dokonale jednotný vizuální vzhled, který nelze odlišit od tradičních zářivek. Investici provázela podmínka městské rady, aby projekt zaručil návratnost vložených zdrojů do čtyř let. Toho bude dosaženo samotným snížením spotřeby energie. Navíc dojde k významnému snížení nákladů spojených s výměnou světelných zdrojů, protože modely MASTER nabízejí životnost hodin ve srovnání s typickou životností hodin dříve používaných zářivek T8. Přechod na světelné zdroje LED se zdál být nejlepším řešením Frank Kelly, Building Services Engineering Manager městské rady St Helens Metropolitan Borough Zákazník Místo Výrobek Philips Partneři projektu St Helens Metropolitan Borough Council Merseyside MASTER St Helens Metropolitan Borough

10 Technické specifikace MASTER Standard Output 4000/6500 G13 ROTAČNÍ (ROT) NESTMÍVATELNÉ hodin EEL 150 VYZAŘOVACÍ ÚHEL ROZMĚRY Typ produktu LED Tradiční Rotační patice Světelný tok Provoz Vyzařovací úhel CRI Teplota chromatičnosti EOC 1 kus (C)* EM MASTER Příkon Ekvivalent Lumeny K 1200mm ROT 14.5 W 36 W Ano 1600 lm EM & Mains mm ROT 14.5 W 36 W Ano 1600 lm EM & Mains mm 20 W 58 W Ne 2000 lm EM & Mains mm 20 W 58 W Ne 2000 lm EM & Mains HF 1200mm InstantFit 16.5 W 36 W Ne 1600 lm HF mm InstantFit 16.5 W 36 W Ne 1600 lm HF mm ROT InstantFit 22 W 58 W Ano 2000 lm HF mm ROT InstantFit 22 W 58 W Ano 2000 lm HF

11 MASTER High Output 3000/4000/6500 G13 ROTAČNÍ (ROT) NESTMÍVATELNÉ hodin EEL 150 VYZAŘOVACÍ ÚHEL ROZMĚRY Typ produktu LED Tradiční Rotační patice Světelný tok Provoz Vyzařovací úhel CRI Teplota chromatičnosti EOC 1 kus (C)* MASTER Příkon Ekvivalent Lumeny K EM 1200mm ROT 20 W 36 W Ano 1900 lm EM & Mains mm ROT 20 W 36 W Ano 2100 lm EM & Mains mm ROT 20 W 36 W Ano 2100 lm EM & Mains mm ROT 23 W 58 W Ano 2900 lm EM & Mains mm ROT 23 W 58 W Ano 3100 lm EM & Mains mm ROT 23 W 58 W Ano 3100 lm EM & Mains HF 1200mm ROT InstantFit 18 W 36 W Ano 2100 lm HF květen mm ROT InstantFit 18 W 36 W Ano 2100 lm HF květen mm ROT InstantFit 25 W 58 W Ano 3100 lm HF mm ROT InstantFit 25 W 58 W Ano 3100 lm HF MASTER 3000/4000/6500 G13 ROTAČNÍ (ROT) NESTMÍVATELNÉ hodin EEL 150 VYZAŘOVACÍ ÚHEL ROZMĚRY Typ produktu LED Tradiční Rotační patice Světelný tok Provoz Vyzařovací úhel CRI Teplota chromatičnosti EOC 1 kus (C)* EM MASTER Příkon Ekvivalent Lumeny K 600mm ROT 10 W 18 W Ano 1000 lm EM & Mains mm ROT 10 W 18 W Ano 1050 lm EM & Mains mm ROT 10 W 18 W Ano 1050 lm EM & Mains GA mm 15 W 30 W Ne 1250 lm EM & Mains GA mm 15 W 30 W Ne 1250 lm EM & Mains mm ROT* 25 W 70 W Ano 3700 lm EM & Mains *K dispozici od května 2015 Ochranný startérd ROZMĚRY Typ produktu EOC 10 kus (C)* Příslušenství Starter EMP
