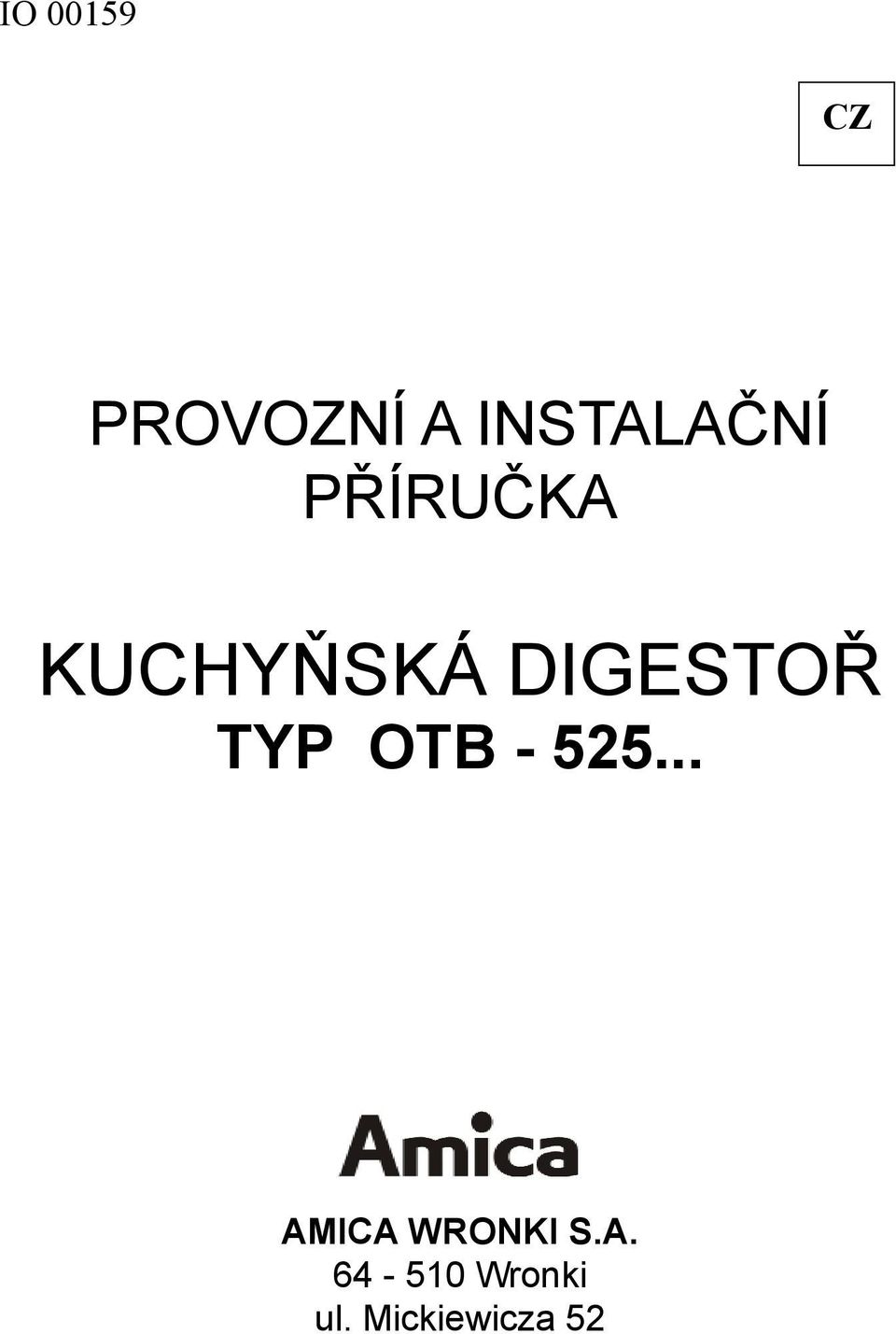

1 IO CZ PROVOZNÍ A INSTALAČNÍ PŘÍRUČKA KUCHYŇSKÁ DIGESTOŘ TYP OTB AMICA WRONKI S.A Wronki ul. Mickiewicza 52

2 - -

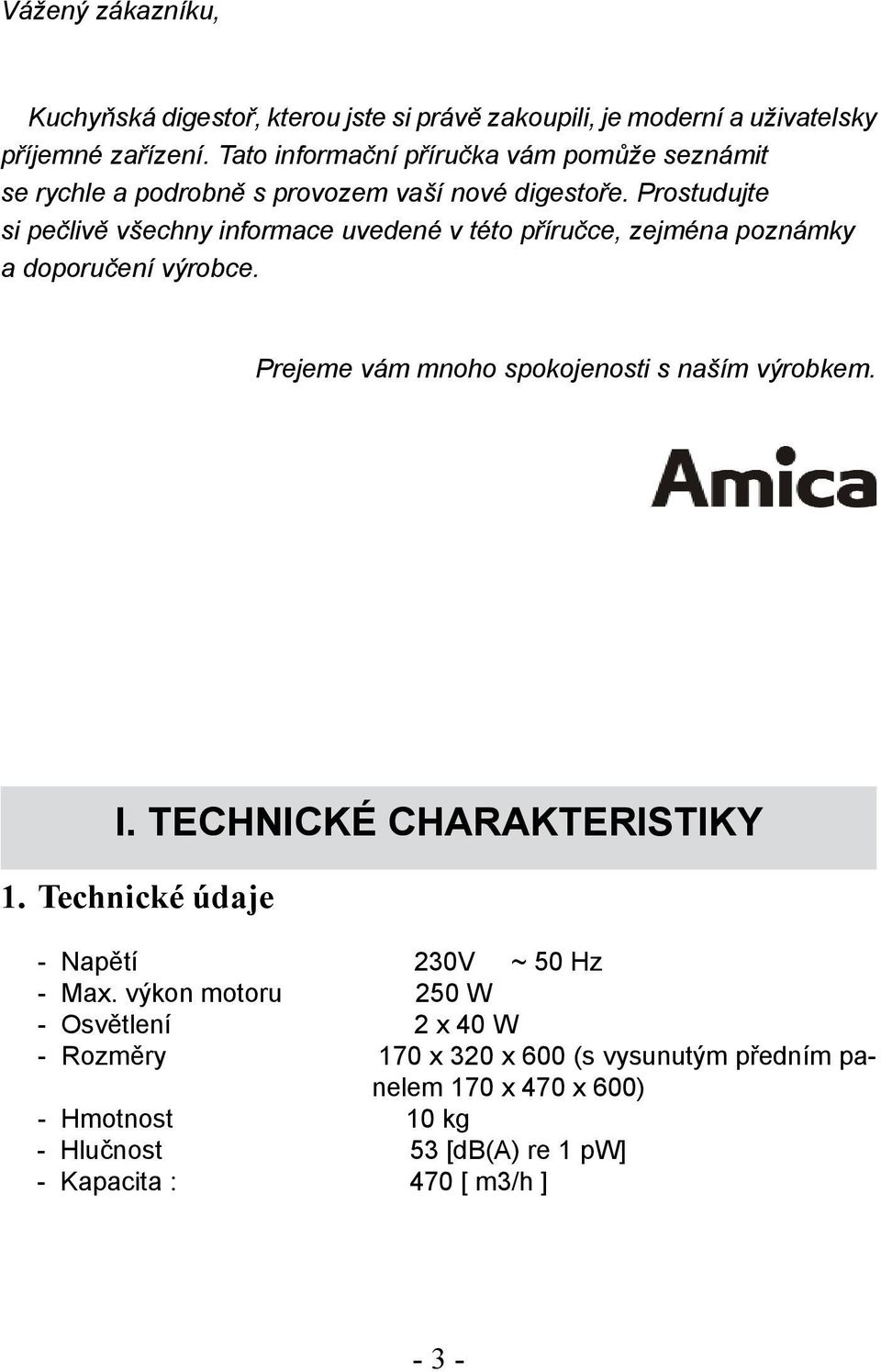

3 Vážený zákazníku, Kuchyňská digestoř, kterou jste si právě zakoupili, je moderní a uživatelsky příjemné zařízení. Tato informační příručka vám pomůže seznámit se rychle a podrobně s provozem vaší nové digestoře. Prostudujte si pečlivě všechny informace uvedené v této příručce, zejména poznámky a doporučení výrobce. Prejeme vám mnoho spokojenosti s naším výrobkem. I. TECHNICKÉ CHARAKTERISTIKY 1. Technické údaje - Napětí 230V ~ 50 Hz - Max. výkon motoru 250 W - Osvětlení 2 x 40 W - Rozměry 170 x 320 x 600 (s vysunutým předním panelem 170 x 470 x 600) - Hmotnost 10 kg - Hlučnost 53 [db(a) re 1 pw] - Kapacita : 470 [ m3/h ] - -

Prostudujte si pečlivě všechny informace uvedené v této příručce, zejména poznámky a doporučení výrobce. Prejeme vám mnoho spokojenosti s naším výrobkem. I.

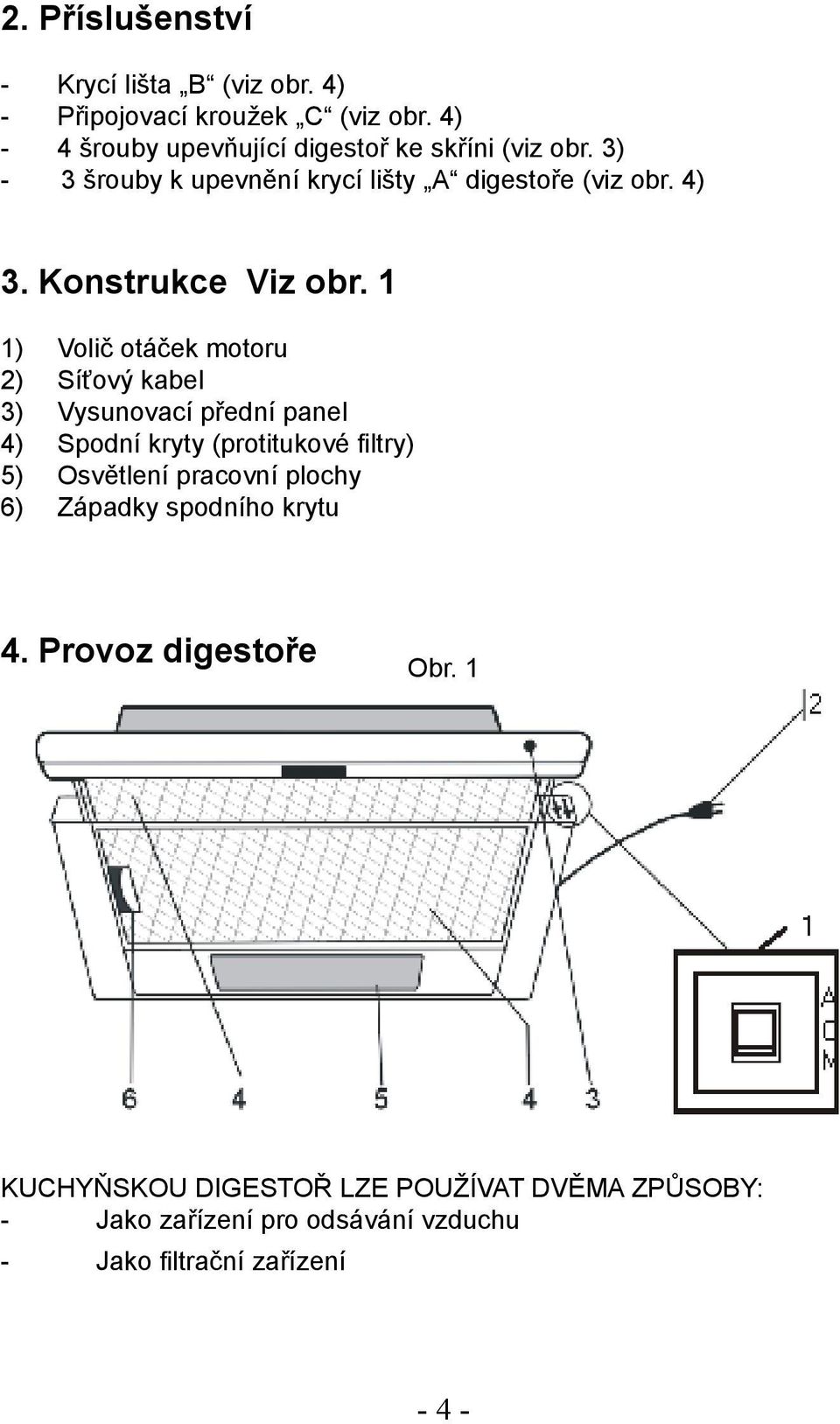

4 2. Příslušenství - Krycí lišta B (viz obr. 4) - Připojovací kroužek C (viz obr. 4) - 4 šrouby upevňující digestoř ke skříni (viz obr. 3) - 3 šrouby k upevnění krycí lišty A digestoře (viz obr. 4) 3. Konstrukce Viz obr. 1 1) Volič otáček motoru 2) Síťový kabel 3) Vysunovací přední panel 4) Spodní kryty (protitukové filtry) 5) Osvětlení pracovní plochy 6) Západky spodního krytu 4. Provoz digestoře Obr. 1 KUCHYŇSKOU DIGESTOŘ LZE POUŽÍVAT DVĚMA ZPŮSOBY: - Jako zařízení pro odsávání vzduchu - Jako filtrační zařízení - -

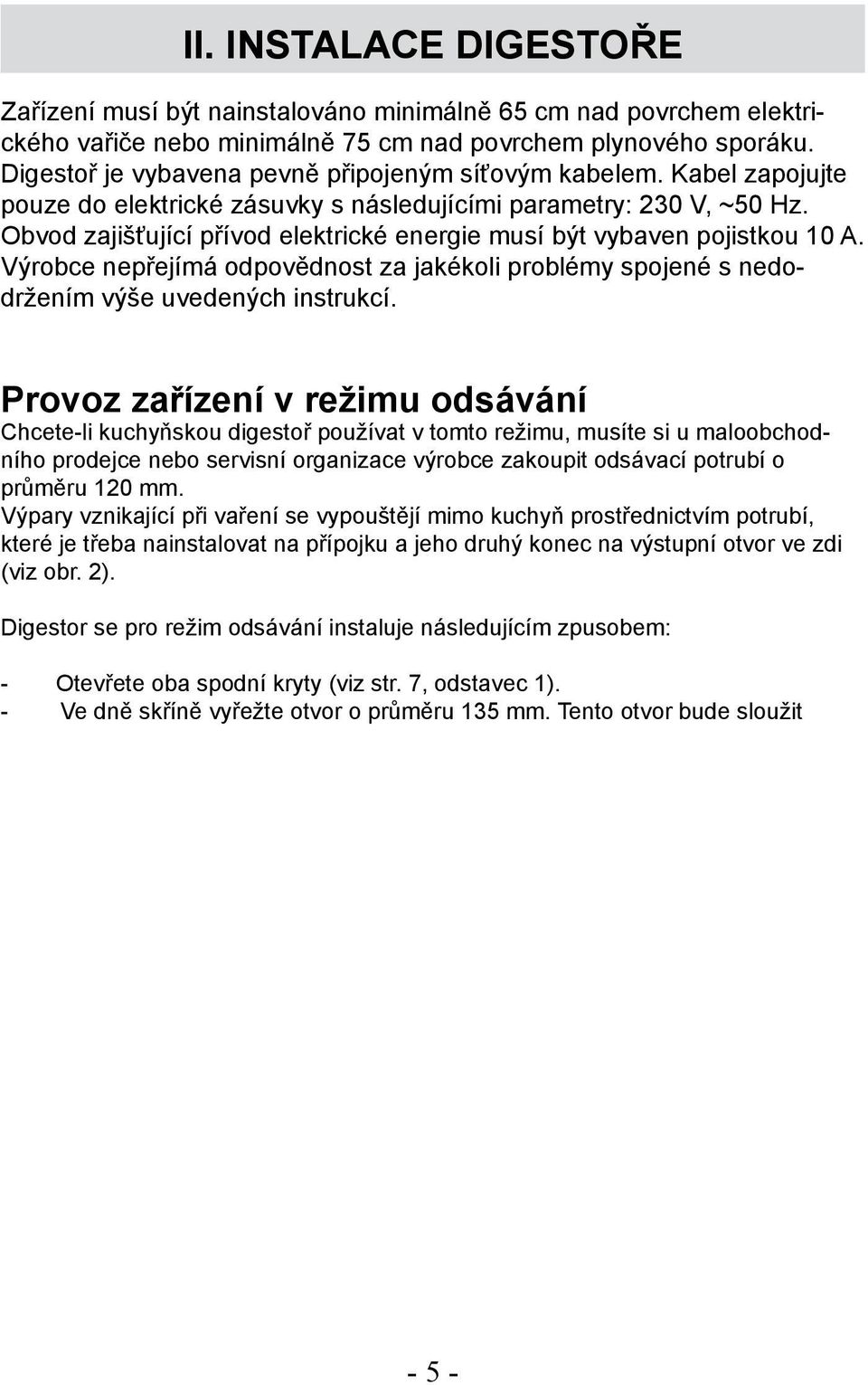

5 II. INSTALACE DIGESTOŘE Zařízení musí být nainstalováno minimálně 65 cm nad povrchem elektrického vařiče nebo minimálně 75 cm nad povrchem plynového sporáku. Digestoř je vybavena pevně připojeným síťovým kabelem. Kabel zapojujte pouze do elektrické zásuvky s následujícími parametry: 230 V, ~50 Hz. Obvod zajišťující přívod elektrické energie musí být vybaven pojistkou 10 A. Výrobce nepřejímá odpovědnost za jakékoli problémy spojené s nedodržením výše uvedených instrukcí. Provoz zařízení v režimu odsávání Chcete-li kuchyňskou digestoř používat v tomto režimu, musíte si u maloobchodního prodejce nebo servisní organizace výrobce zakoupit odsávací potrubí o průměru 120 mm. Výpary vznikající při vaření se vypouštějí mimo kuchyň prostřednictvím potrubí, které je třeba nainstalovat na přípojku a jeho druhý konec na výstupní otvor ve zdi (viz obr. 2). Digestor se pro režim odsávání instaluje následujícím zpusobem: - Otevřete oba spodní kryty (viz str. 7, odstavec 1). - Ve dně skříně vyřežte otvor o průměru 135 mm. Tento otvor bude sloužit - 5 -

Obvod zajišťující přívod elektrické energie musí být vybaven pojistkou 10 A. Výrobce nepřejímá odpovědnost za jakékoli problémy spojené s nedodržením výše uvedených instrukcí.

6 Obr. 2 Obr. 3 Šrouby pripe vnující digestoř ke skříni Obr. 4 C B A - -

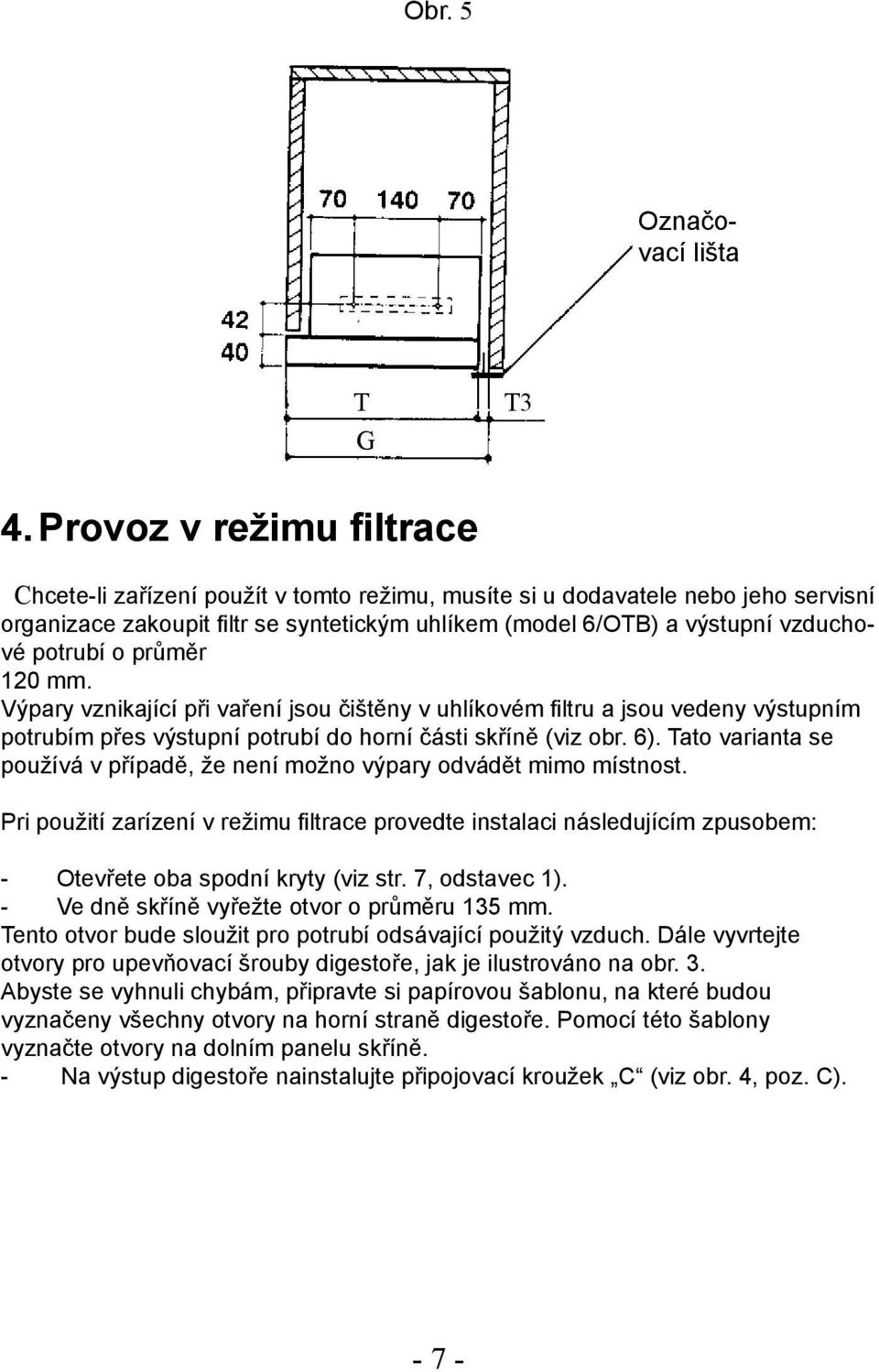

7 Obr. 5 Označovací lišta T G T3 4. Provoz v režimu filtrace Chcete-li zařízení použít v tomto režimu, musíte si u dodavatele nebo jeho servisní organizace zakoupit filtr se syntetickým uhlíkem (model 6/OTB) a výstupní vzduchové potrubí o průměr 120 mm. Výpary vznikající při vaření jsou čištěny v uhlíkovém filtru a jsou vedeny výstupním potrubím přes výstupní potrubí do horní části skříně (viz obr. 6). Tato varianta se používá v případě, že není možno výpary odvádět mimo místnost. Pri použití zarízení v režimu filtrace provedte instalaci následujícím zpusobem: - Otevřete oba spodní kryty (viz str. 7, odstavec 1). - Ve dně skříně vyřežte otvor o průměru 135 mm. Tento otvor bude sloužit pro potrubí odsávající použitý vzduch. Dále vyvrtejte otvory pro upevňovací šrouby digestoře, jak je ilustrováno na obr. 3. Abyste se vyhnuli chybám, připravte si papírovou šablonu, na které budou vyznačeny všechny otvory na horní straně digestoře. Pomocí této šablony vyznačte otvory na dolním panelu skříně. - Na výstup digestoře nainstalujte připojovací kroužek C (viz obr. 4, poz. C). - -

potrubí o průměr 120 mm. Výpary vznikající při vaření jsou čištěny v uhlíkovém filtru a jsou vedeny výstupním potrubím přes výstupní potrubí do horní části skříně (viz obr. 6).

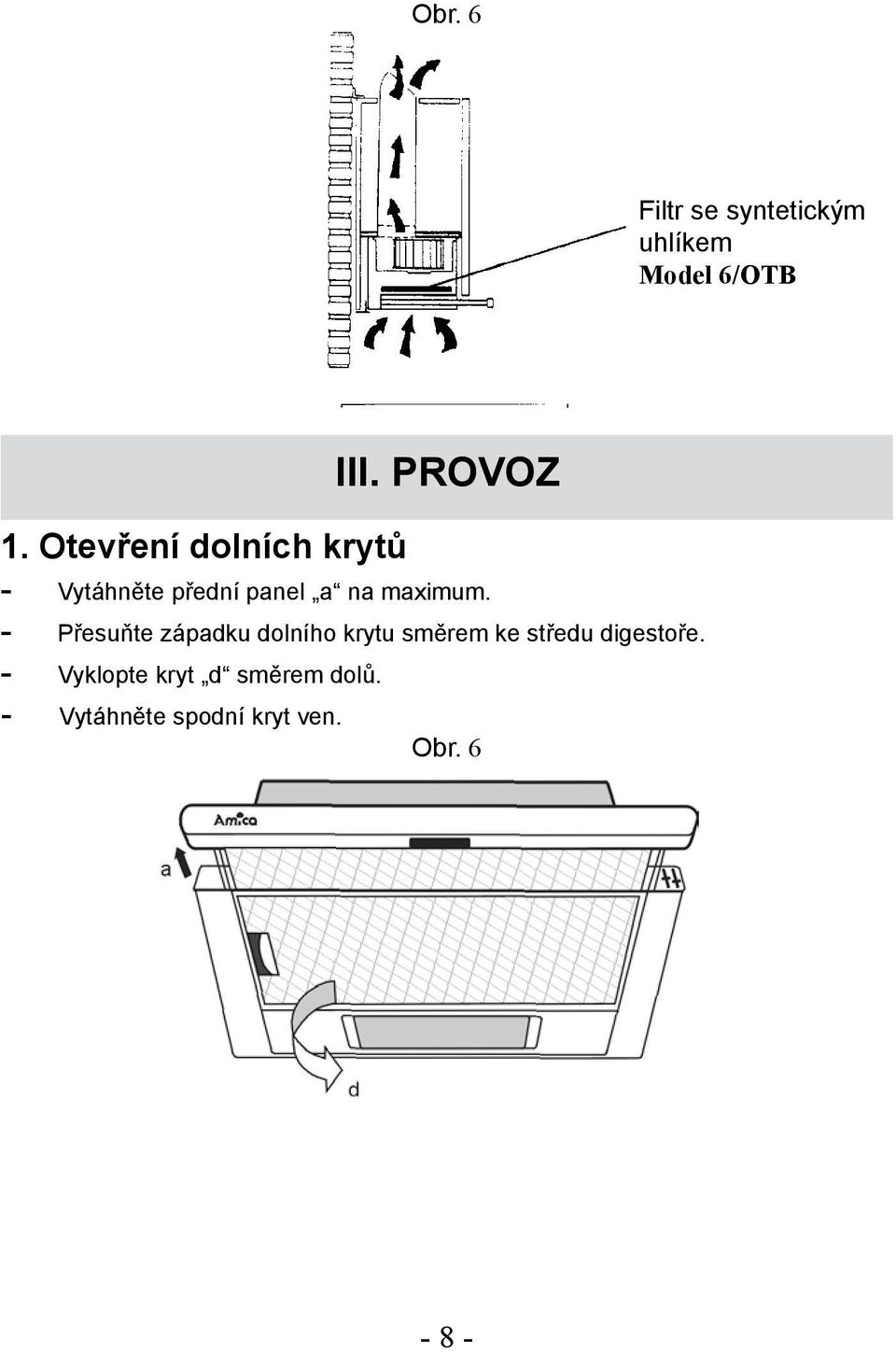

8 Obr. 6 Filtr se syntetickým uhlíkem Model 6/OTB III. PROVOZ 1. Otevření dolních krytů - Vytáhněte přední panel a na maximum. - Přesuňte západku dolního krytu směrem ke středu digestoře. - Vyklopte kryt d směrem dolů. - Vytáhněte spodní kryt ven. Obr

- Přesuňte západku dolního krytu směrem ke středu digestoře.

9 Kuchyňská digestoř je vybavena ventilátorem se třemi rychlostmi a osvětlení pracovního prostoru. Rychlost motoru se ovládá pomocí volič otáček motoru (viz obr. 1, poz. 1). Digestoř také obsahuje volič provozního režimu (viz obr. 1, poz. 2). tento volič je možno nastavit do třech poloh (M, T, L) odpovídajících různým činnostem prováděným v kuchyni. Poloha A - Motor digestoře a osvětlení pracovního prostoru se zapíná automaticky při vytažení předního panelu. Poloha O - Motor digestoře se spouští automaticky při vytažení předního panelu. Začne se odsávat vzduch (osvětlení zůstává vypnuto). Poloha M - Osvětlení pracovního prostoru zůstává zapnuté bez ohledu na to, zda je přední panel vytažen nebo ne. Motor digestoře se spouští automaticky při vytažení předního panelu. K dosažení optimální účinnosti se doporučuje za běžných podmínek používat nízké otáčky. Vysoké otáčky používejte pouze v případě, že vzniká vysoká koncentrace kuchyňských výparů. Doporučuje se zapnout digestoř krátce před začátkem vaření a vypnout asi za 15 minut po konci vaření. Takto budou odstraněny všechny pachy. Kuchyňská digestoř se nesmí připojovat k žádnému odsávacímu potrubí, které není určeno pro použití s kuchyňskými digestořemi. V případě současného provozu kuchyňské digestoře a libovolného vytápěcího/varného zařízení závisejícího na množství vzduchu v místnosti (plynové nebo olejové hořáky, průtokové ohřívače vody, boilery) je nutno zajistit přívod vzduchu z vnějšího prostředí (otvory v podlaze, oknech, atd.). Pod kuchynskou digestorí je prísne zakázáno pripravovat jakákoli flambovaná jídla. Otevrený plamen muže zpusobit požár. Fritování je povoleno pouze za nepretržitého dohledu, aby se predešlo vznícení prehrátého oleje. 2. Protitukový filtr Tento filtr zachycuje mastnotu ze vzduchu. Je nainstalován ve spodních krytech digestoře (viz obr. 7). (Hliníkový) filtr proti mastnotě je nutno čas od času čistit opláchnutím v teplé vodě s přídavkem čisticího prostředku. 3. Uhlíkový filtr 6/OTB - 9 -

Poloha A - Motor digestoře a osvětlení pracovního prostoru se zapíná automaticky při vytažení předního panelu. Poloha O - Motor digestoře se spouští automaticky při vytažení předního panelu.

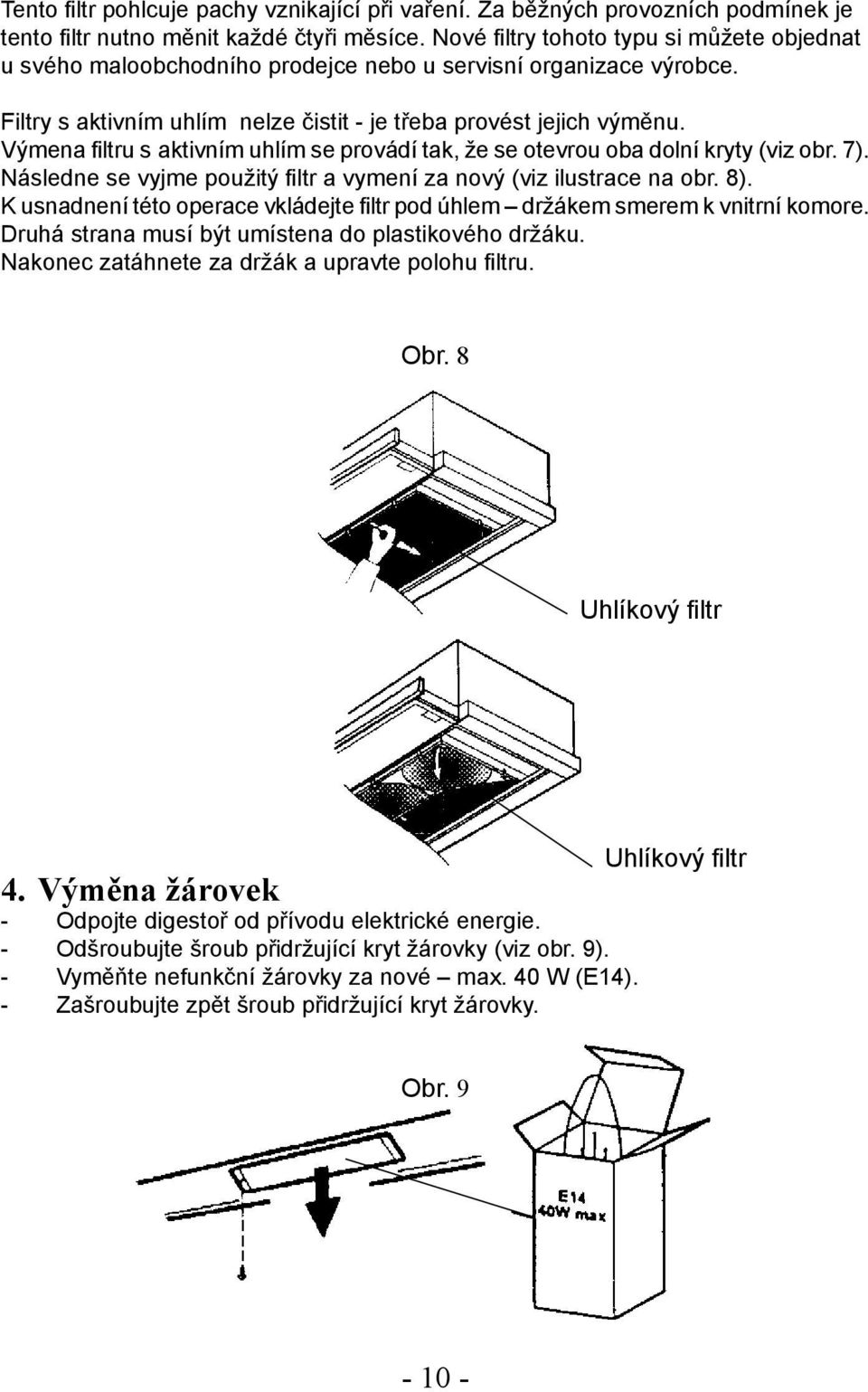

10 Tento filtr pohlcuje pachy vznikající při vaření. Za běžných provozních podmínek je tento filtr nutno měnit každé čtyři měsíce. Nové filtry tohoto typu si můžete objednat u svého maloobchodního prodejce nebo u servisní organizace výrobce. Filtry s aktivním uhlím nelze čistit - je třeba provést jejich výměnu. Výmena filtru s aktivním uhlím se provádí tak, že se otevrou oba dolní kryty (viz obr. 7). Následne se vyjme použitý filtr a vymení za nový (viz ilustrace na obr. 8). K usnadnení této operace vkládejte filtr pod úhlem držákem smerem k vnitrní komore. Druhá strana musí být umístena do plastikového držáku. Nakonec zatáhnete za držák a upravte polohu filtru. Obr. 8 Uhlíkový filtr 4. Výměna žárovek - Odpojte digestoř od přívodu elektrické energie. - Odšroubujte šroub přidržující kryt žárovky (viz obr. 9). - Vyměňte nefunkční žárovky za nové max. 40 W (E14). - Zašroubujte zpět šroub přidržující kryt žárovky. Uhlíkový filtr Obr

Výmena filtru s aktivním uhlím se provádí tak, že se otevrou oba dolní kryty (viz obr. 7). Následne se vyjme použitý filtr a vymení za nový (viz ilustrace na obr. 8).

11 IV. ČIŠTĚNÍ A ÚDRŽBA 1. Čištění vnějšího povrchu digestoře Vnější povrch digestoře se čistí hadříkem namočeným do teplé vody s přídavkem kapalného čisticího prostředku. K čištění vnějších povrchů digestoře nepoužívejte čistící prostředky, které obsahují brusné nebo leštící složky. POZNÁMKA! Při nesplnění výše uvedených požadavků týkajících se čištění zařízení nebo výměny a čištění filtrů a dále v případě nahromadění nadměrného množství tuku může dojít k požáru na zařízení. Likvidace zařízení Při likvidaci nenoste zařízení do kontejnerů na běžný domovní odpad, ale do střediska pro recyklaci a využití odpadních elektrických a elektronických zařízení. Zařízení, návod k obsluze nebo obal byly opatřeny příslušnou nálepkou. Zařízení bylo vyrobeno z recyklovatelných materiálů. Tím, že staré zařízení přinesete do sběrného recyklačního střediska, ukážete, že Vám záleží na přírodě. Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí

Při nesplnění výše uvedených požadavků týkajících se čištění zařízení nebo výměny a čištění filtrů a dále v případě nahromadění nadměrného množství tuku může dojít k požáru na zařízení.

12 Záruční a pozáruční servis spotřebičů značky Amica zajišťuje firma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska. Martykán servis Zámecká Veselí nad Moravou Tel: servis@martykanservis.cz Fastplus s.r.o. Na pántoch Bratislava - Rača Tel:

Martykán servis Zámecká 3 698 01 Veselí nad Moravou Tel: 518 324 555 e-mail:
