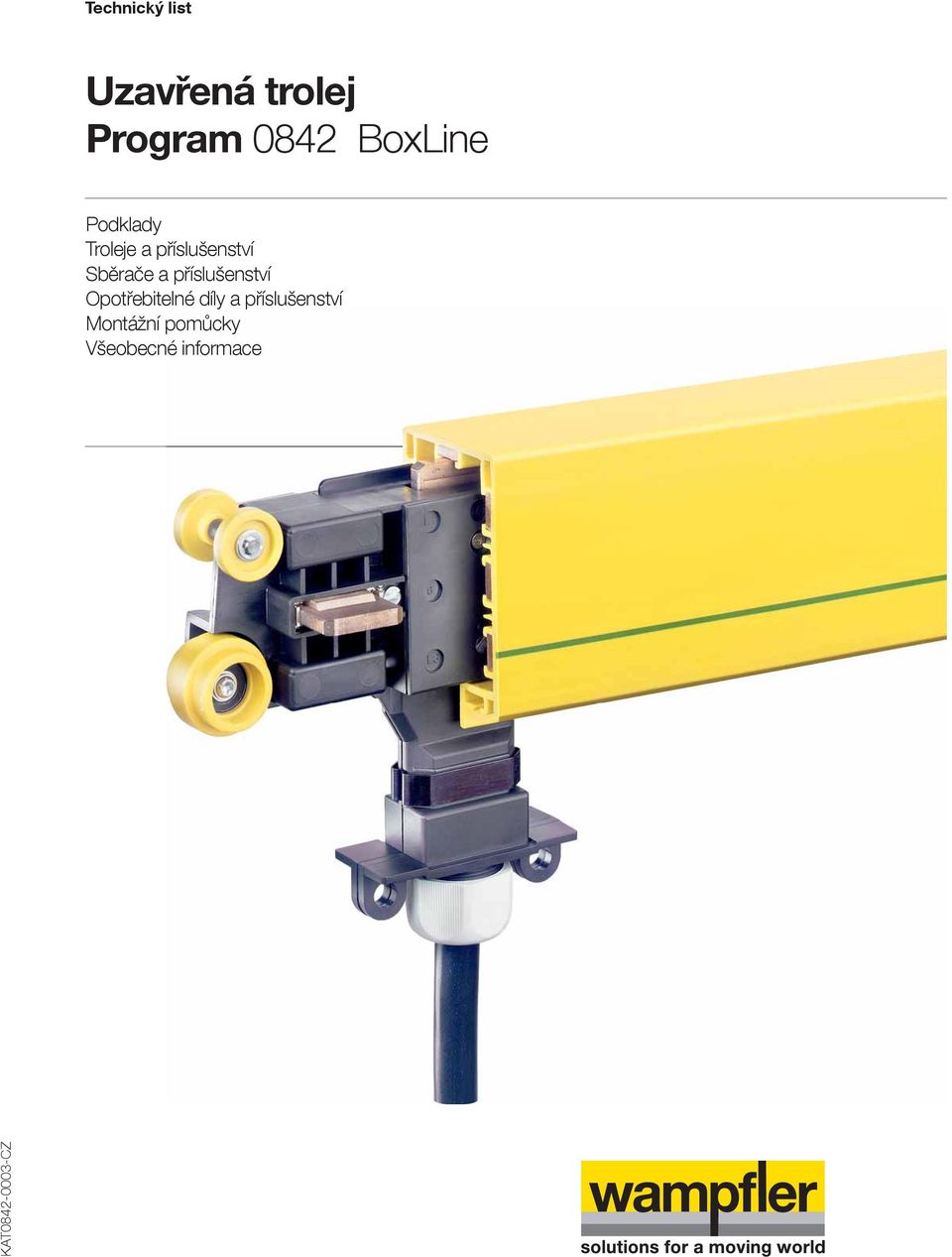

1 Technický list Uzavřená trolej Program 082 BoxLine Podklady Troleje a příslušenství Sběrače a příslušenství Opotřebitelné díly a příslušenství Montážní pomůcky Všeobecné informace KAT CZ
2
3 Obsah Popis systému Uzavřená trolej program 082 BoxLine Přednosti Komponenty Možnosti spojů trolejových dílů... 3 Technické údaje Wampfler uzavřená trolej program 082 Boxline.... Přehled systému Uzavřená trolej -pólová - konektorový spoj - kompletní systém Příklad objednávky pro jednoduchý kompletní systém Trolejové díly a spojky Systém CS (průtažný pásek)... 6 Systém PL (konektorový spoj) Systém JT (šroubový spoj) Systém AN (úhlový spoj) Oblouky Oblouky všeobecně - AN (úhlový spoj) Horizontální oblouky Vertikální oblouky Držáky, fixační držáky a koncové čepičky Držáky Fixační držáky Koncové čepičky Koncové napájecí díly Koncové napájecí díly do 60 A pro CS (průtažný pásek), PL (konektorový spoj) a AN (úhlový spoj) Koncové napájecí díly do 100 A pro CS (průtažný pásek) a do 10 A pro JT (šroubový spoj) Průběžné napájecí díly Průběžné napájecí díly s vývody samostatnými vodiči do 60 A Průběžné napájecí díly se svorkovnicemi do 10 A Dilatační členy Všeobecné informace Příklad nastavení dilatačního členu v závislosti na teplotách Dilatační členy (s možností kompenzace 100 mm pohybu) pro systém průtažný pásek Dilatační členy (s možností kompenzace 100 mm pohybu) pro ostatní systémy Přejezdové a najížděcí trychtýře Přejezdové trychtýře Doplňková sada pro napájení na trychtýři Najížděcí trychtýře Sběrače proudu a příslušenství Sběrače proudu s připojovacími kabely Sběrače pro 7 pólů s jednotlivými žilami v ohebné hadici Unašeče Náhradní díly a příslušenství Náhradní díly a příslušenství Montážní přípravky Montážní materiál Přehled programů, poznámky Přehled vyráběného programu trolejí Poznámky

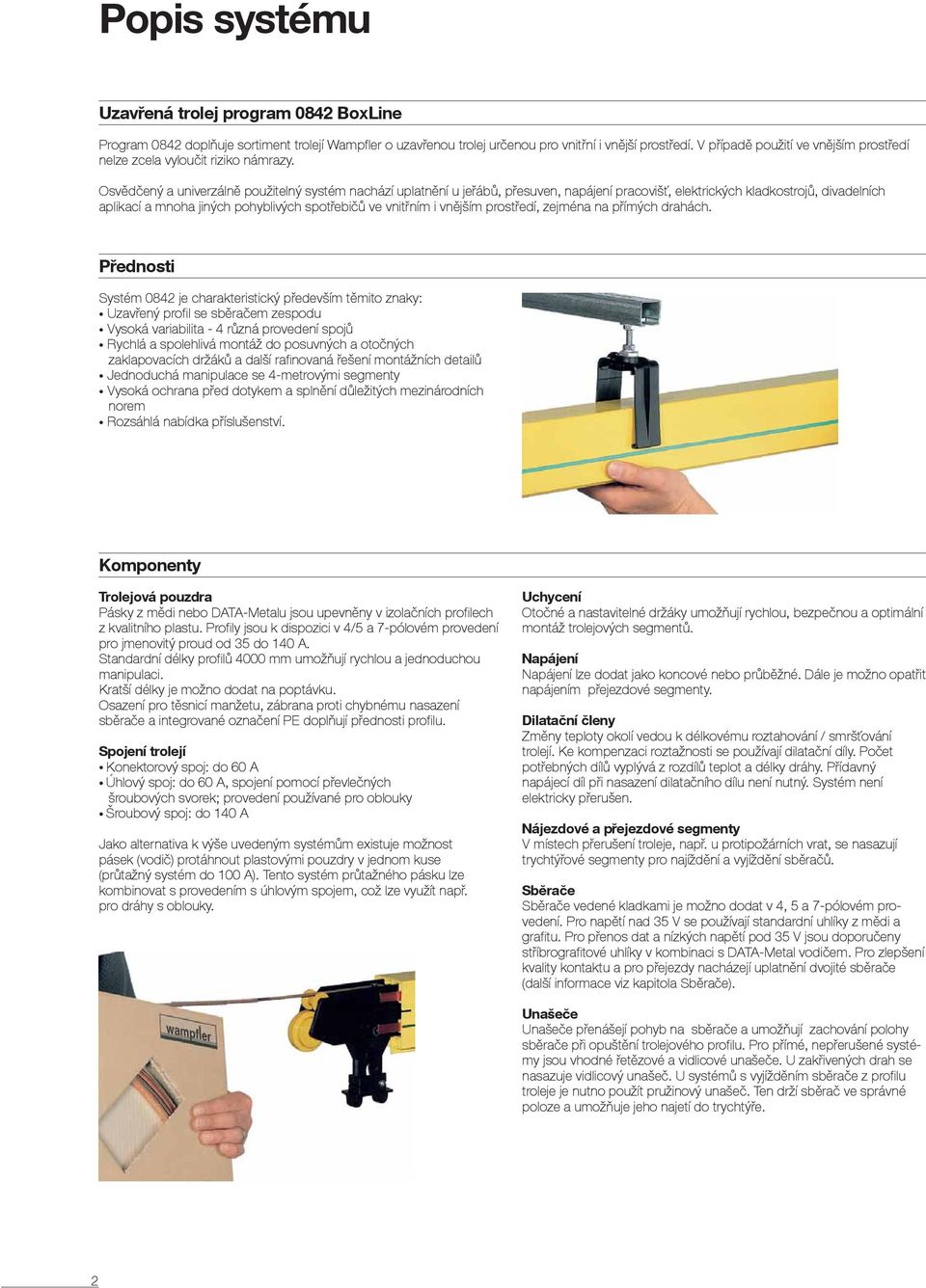

4 Popis systému Uzavřená trolej program 082 BoxLine Program 082 doplňuje sortiment trolejí Wampfl er o uzavřenou trolej určenou pro vnitřní i vnější prostředí. V případě použití ve vnějším prostředí nelze zcela vyloučit riziko námrazy. Osvědčený a univerzálně použitelný systém nachází uplatnění u jeřábů, přesuven, napájení pracovišť, elektrických kladkostrojů, divadelních aplikací a mnoha jiných pohyblivých spotřebičů ve vnitřním i vnějším prostředí, zejména na přímých drahách. Přednosti Systém 082 je charakteristický především těmito znaky: Uzavřený profi l se sběračem zespodu Vysoká variabilita - různá provedení spojů Rychlá a spolehlivá montáž do posuvných a otočných zaklapovacích držáků a další rafi novaná řešení montážních detailů Jednoduchá manipulace se -metrovými segmenty Vysoká ochrana před dotykem a splnění důležitých mezinárodních norem Rozsáhlá nabídka příslušenství. Komponenty Trolejová pouzdra Pásky z mědi nebo DATA-Metalu jsou upevněny v izolačních profi lech z kvalitního plastu. Profi ly jsou k dispozici v /5 a 7-pólovém provedení pro jmenovitý proud od 35 do 10 A. Standardní délky profi lů 000 mm umožňují rychlou a jednoduchou manipulaci. Kratší délky je možno dodat na poptávku. Osazení pro těsnicí manžetu, zábrana proti chybnému nasazení sběrače a integrované označení PE doplňují přednosti profi lu. Spojení trolejí Konektorový spoj: do 60 A Úhlový spoj: do 60 A, spojení pomocí převlečných šroubových svorek; provedení používané pro oblouky Šroubový spoj: do 10 A Jako alternativa k výše uvedeným systémům existuje možnost pásek (vodič) protáhnout plastovými pouzdry v jednom kuse (průtažný systém do 100 A). Tento systém průtažného pásku lze kombinovat s provedením s úhlovým spojem, což lze využít např. pro dráhy s oblouky. Uchycení Otočné a nastavitelné držáky umožňují rychlou, bezpečnou a optimální montáž trolejových segmentů. Napájení Napájení lze dodat jako koncové nebo průběžné. Dále je možno opatřit napájením přejezdové segmenty. Dilatační členy Změny teploty okolí vedou k délkovému roztahování / smršťování trolejí. Ke kompenzaci roztažnosti se používají dilatační díly. Počet potřebných dílů vyplývá z rozdílů teplot a délky dráhy. Přídavný napájecí díl při nasazení dilatačního dílu není nutný. Systém není elektricky přerušen. Nájezdové a přejezdové segmenty V místech přerušení troleje, např. u protipožárních vrat, se nasazují trychtýřové segmenty pro najíždění a vyjíždění sběračů. Sběrače Sběrače vedené kladkami je možno dodat v, 5 a 7-pólovém provedení. Pro napětí nad 35 V se používají standardní uhlíky z mědi a grafi tu. Pro přenos dat a nízkých napětí pod 35 V jsou doporučeny stříbrografi tové uhlíky v kombinaci s DATA-Metal vodičem. Pro zlepšení kvality kontaktu a pro přejezdy nacházejí uplatnění dvojité sběrače (další informace viz kapitola Sběrače). Unašeče Unašeče přenášejí pohyb na sběrače a umožňují zachování polohy sběrače při opuštění trolejového profi lu. Pro přímé, nepřerušené systémy jsou vhodné řetězové a vidlicové unašeče. U zakřivených drah se nasazuje vidlicový unašeč. U systémů s vyjížděním sběrače z profi lu troleje je nutno použít pružinový unašeč. Ten drží sběrač ve správné poloze a umožňuje jeho najetí do trychtýře. 2
5 Popis systému Možnosti spojů trolejových dílů Vysoká fl exibilita díky různým způsobům spojení pro každý požadavek. Vlastnosti systému s konektorovými spoji pro 35 A a 60 A ( při 100% ED ) předmontované proudové pásky snadné konektorové spoje bez nutnosti dotahování šroubů během montáže tišší chod sběrače nejsou zapotřebí žádné montážní přípravky Systém PL (konektorový spoj) Vlastnosti systému se šroubovými spoji pro 100 A a 10 A ( při 100% ED ) předmontované proudové pásky robustní šroubové spoje tišší chod sběrače nejsou zapotřebí žádné montážní přípravky Systém JT (šroubový spoj) Vlastnosti systému s úhlovými spoji pro 35 A a 60 A ( při 100% ED ) předmontované proudové pásky jednoduchá montáž doporučeno používat montážní přípravek demontáž trolejových dílů v případě jejich poškození možná kontrola sběračů možná na všech spojích trolejových dílů nejprodávanější provedení pro 35 A a 60 A Systém AN (úhlový spoj) Vlastnosti systému s průtažným páskem pro 35 A, 60 A a 100 A ( při 100% ED ) nepřerušovaný proudový pásek (žádné spoje) pracnější montáž tichý chod sběrače nutnost montážního přípravku demontáž trolejových dílů v případě jejich poškození problematická kontrola sběračů možná pouze na koncích troleje Systém CS (průtažný pásek) Další technické informace naleznete v montážním návodu pro trolej program
6 Technické údaje Wampfler uzavřená trolej program 082 Boxline Typ Způsob spoje Průtažný pásek (CS) Konektorový spoj (PL) Úhlový spoj (AN) Šroubový spoj (JT) Jmenovitý proud 100% ED a 35 C ) Průřez vodiče [mm 2 ] Odpor vodiče [Ω/m] 0,0808 0,0019 0,0011 0,0006 0,0019 0,0011 0,0019 0,0011 0,0007 0,000 Impedance do 60 Hz [Ω/m] 0,0889 0,0021 0,0012 0,0008 0,0021 0,0012 0,0021 0,0012 0,0008 0,000 Materiál DATA-Metal Měď 1) 160 A při 80% ED Provedení / Délka profilu Jmenovité napětí Poloha Vzdálenost držáků troleje (zavěšení) Vnější rozměry Rychlost sběrače /5- a 7-pólové/standardní délka m (kratší na poptávku) V horizontální s otevřením zespod max mm (500 mm v obloucích) 56 x 90 mm do 150 m/min na přímých úsecích (< 85 m/min na přejezdech) Standardní rozložení vodičů 2) póly: L1, L2, L3, PE Plastový profil 5 pólů: L1, L2, L3,, PE 7 pólů 2) : L1, L2, L3,,,, PE L1 L2 L3 PE žlutozelený L1 L2 L3 PE žlutozelený Zvláštní rozložení vodičů např. 6 pólů: L1, L2, L3,,, PE 5 pólů Prodloužený okraj profilu zabraňující 7 pólů přepólování sběrače Jmenovitý proud Průřezy vodičů L1, L2, L3, [mm²] ,, [mm²] 10 PE [mm²] Přípustná teplota okolí - 30 až + 55 C Rozdíl teplot 50 K (větší rozsah teplot na poptávku) Normy EN 6020 Odolnost proti průrazu Odolnost proti plazivým proudům 22, kv/mm 600 CTI Hořlavost izolačního profilu troleje dle UL 9 V - 0 Krytí troleje IP 23 (s namontovanými těsnicími manžetami IP 2) Chemická stálost plastového profilu troleje při teplotě okolí + 5 C Benzín trvale Louh sodný 25% trvale Minerální olej trvale Kyselina solná koncentrovaná trvale Tuky trvale Kyselina sírová do 50% trvale Materiály trolejových systémů jsou odolné vlivům venkovního prostředí a vykazují dobrou chemickou stálost. Při zvláštních aplikacích se prosím obracejte na naše zástupce. Pozornost je nutno věnovat obzvláště použití vhodných rozpouštědel a kontaktních sprejů. 2) Pozor při prodlužování stávajících trolejových vedení. Před rokem 2000 bylo jiné rozložení vodičů.

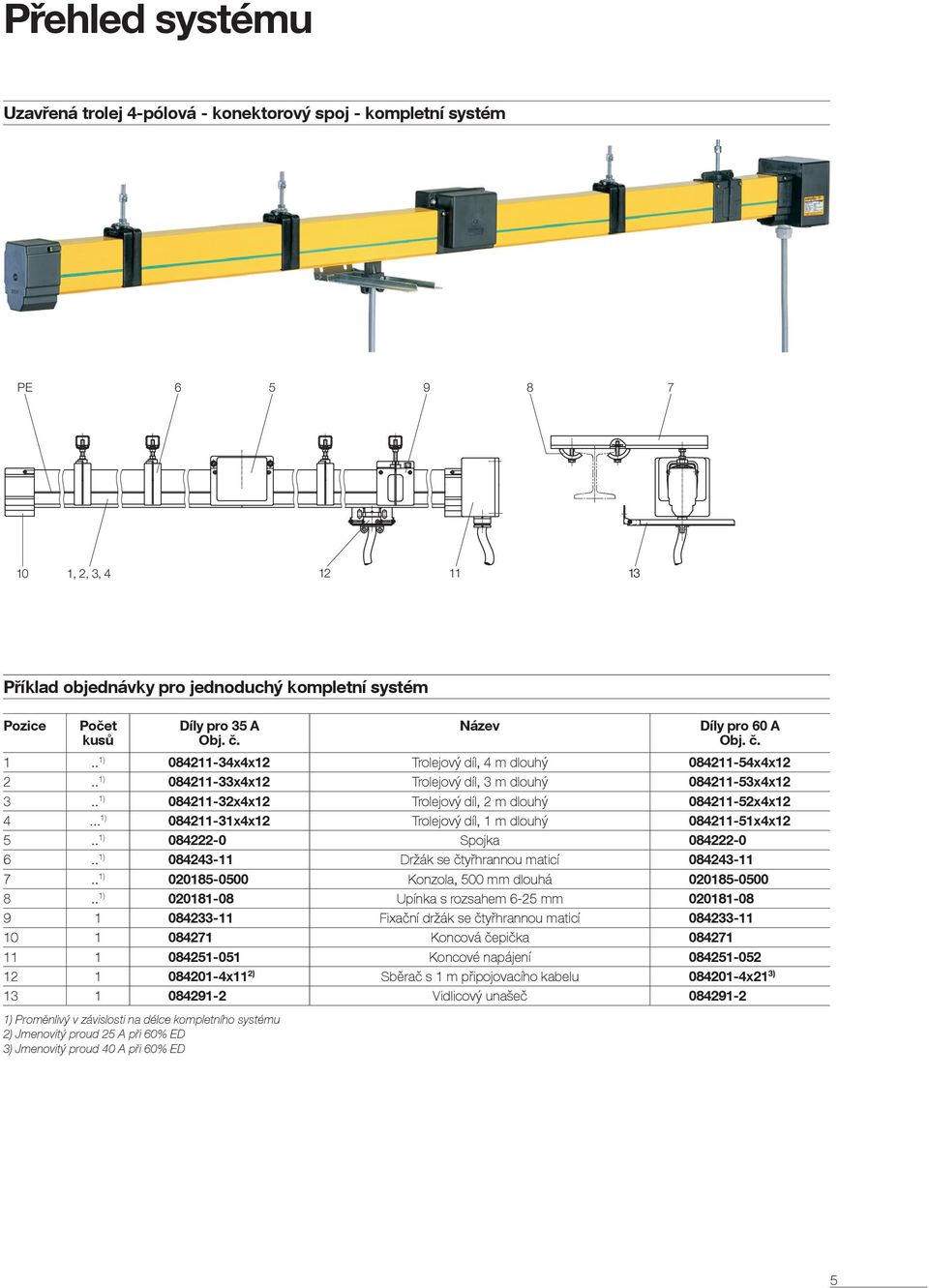

7 Přehled systému Uzavřená trolej -pólová - konektorový spoj - kompletní systém PE , 2, 3, Příklad objednávky pro jednoduchý kompletní systém Pozice Počet kusů Díly pro 35 A Obj. č. Název Díly pro 60 A Obj. č ) xx12 Trolejový díl, m dlouhý xx ) xx12 Trolejový díl, 3 m dlouhý xx ) xx12 Trolejový díl, 2 m dlouhý xx ) xx12 Trolejový díl, 1 m dlouhý xx ) Spojka ) Držák se čtyřhrannou maticí ) Konzola, 500 mm dlouhá ) Upínka s rozsahem 6-25 mm Fixační držák se čtyřhrannou maticí Koncová čepička Koncové napájení x11 2) Sběrač s 1 m připojovacího kabelu x21 3) Vidlicový unašeč ) Proměnlivý v závislosti na délce kompletního systému 2) Jmenovitý proud 25 A při 60% ED 3) Jmenovitý proud 0 A při 60% ED 5

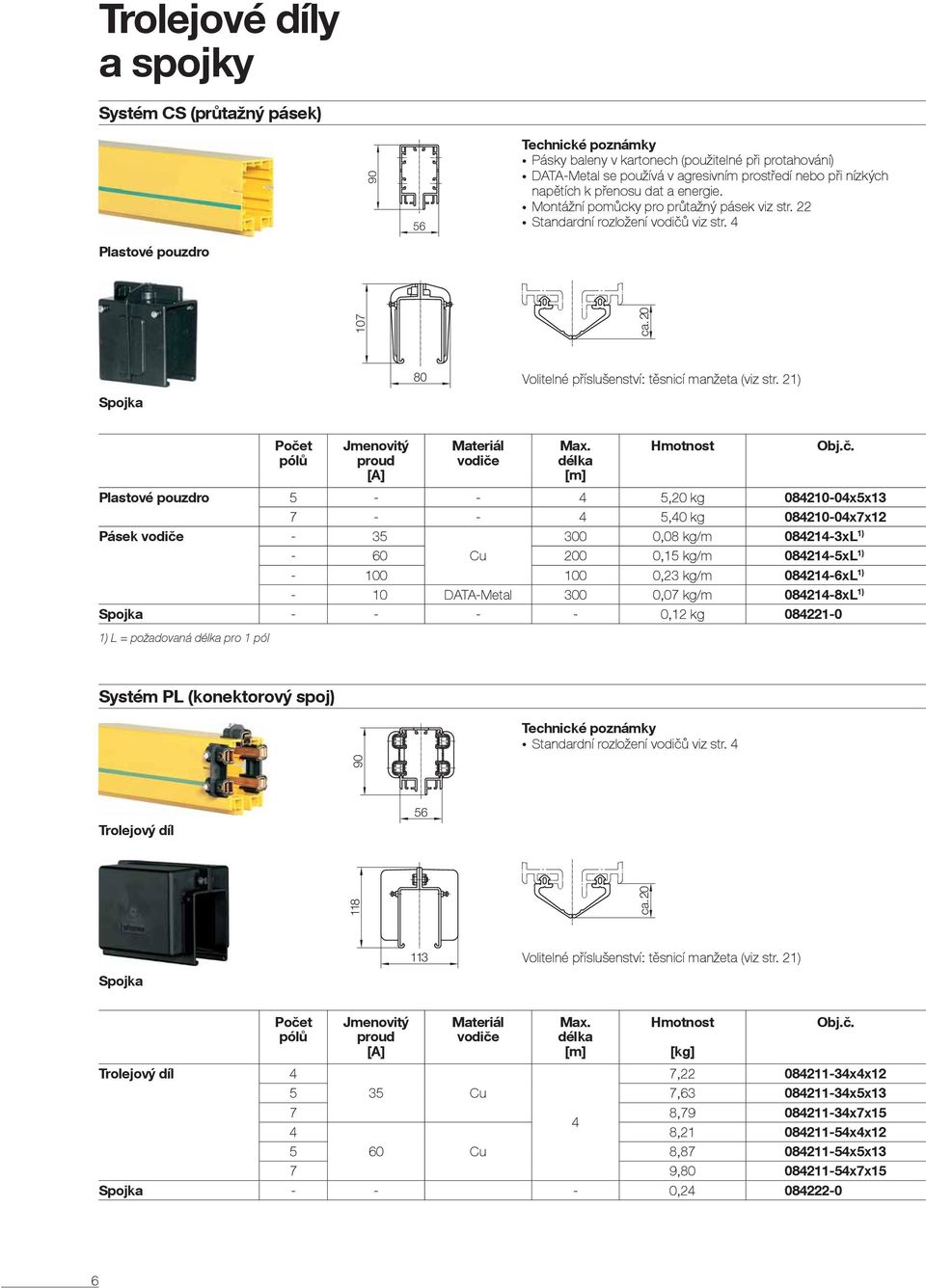

8 Trolejové díly a spojky Systém CS (průtažný pásek) Plastové pouzdro Pásky baleny v kartonech (použitelné při protahování) DATA-Metal se používá v agresivním prostředí nebo při nízkých napětích k přenosu dat a energie. Montážní pomůcky pro průtažný pásek viz str. 22 Standardní rozložení vodičů viz str. Spojka Volitelné příslušenství: těsnicí manžeta (viz str. 21) Počet pólů Jmenovitý proud Materiál vodiče Max. délka [m] Plastové pouzdro ,20 kg x5x ,0 kg x7x12 Pásek vodiče ,08 kg/m xL 1) - 60 Cu 200 0,15 kg/m xL 1) ,23 kg/m xL 1) - 10 DATA-Metal 300 0,07 kg/m xL 1) Spojka ,12 kg ) L = požadovaná délka pro 1 pól Systém PL (konektorový spoj) Standardní rozložení vodičů viz str. Trolejový díl ca. 20 ca. 20 Spojka Volitelné příslušenství: těsnicí manžeta (viz str. 21) Počet pólů Jmenovitý proud Materiál vodiče Max. délka [m] Trolejový díl 7, xx Cu 7, x5x13 7 8, x7x15 8, xx Cu 8, x5x13 7 9, x7x15 Spojka ,
9 Trolejové díly a spojky Systém JT (šroubový spoj) Standardní rozložení vodičů viz str. Trolejový díl Spojka Systém AN (úhlový spoj) Trolejový díl Počet pólů Jmenovitý proud Materiál vodiče Max. délka [m] Trolejový díl 9, xx Cu 10, x5x , x7x15 11, xx Cu 12, x5x , x7x15 Spojka , ca. 20 ca. 20 Volitelné příslušenství: těsnicí manžeta (viz str. 21) Standardní rozložení vodičů viz str. Přípravek na ohýbání pásků viz str. 22 Montážní přípravek viz str. 22 Spojka Volitelné příslušenství: těsnicí manžeta (viz str. 21) Počet pólů Jmenovitý proud Materiál vodiče max. délka [m] Trolejový díl 6, xx Cu 7, x5x13 7 8, x7x15 8, xx Cu 8, x5x13 7 9, x7x15 Spojka 0, ) , ) 7 0, ) 1) Dodávka včetně převlečných svorek a u 6/7 pólového provedení též vč. izolačních elementů pro L2 a 7

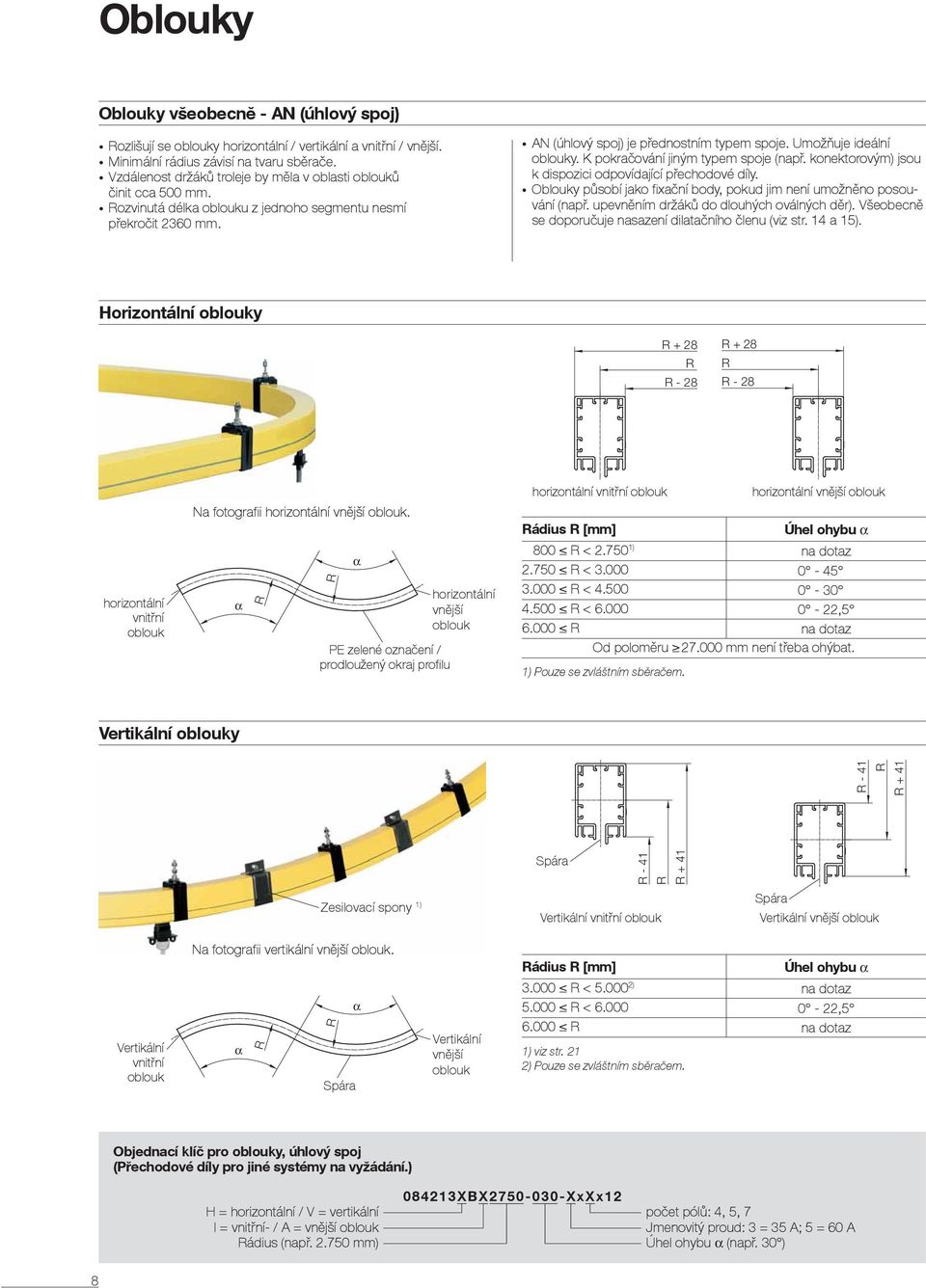

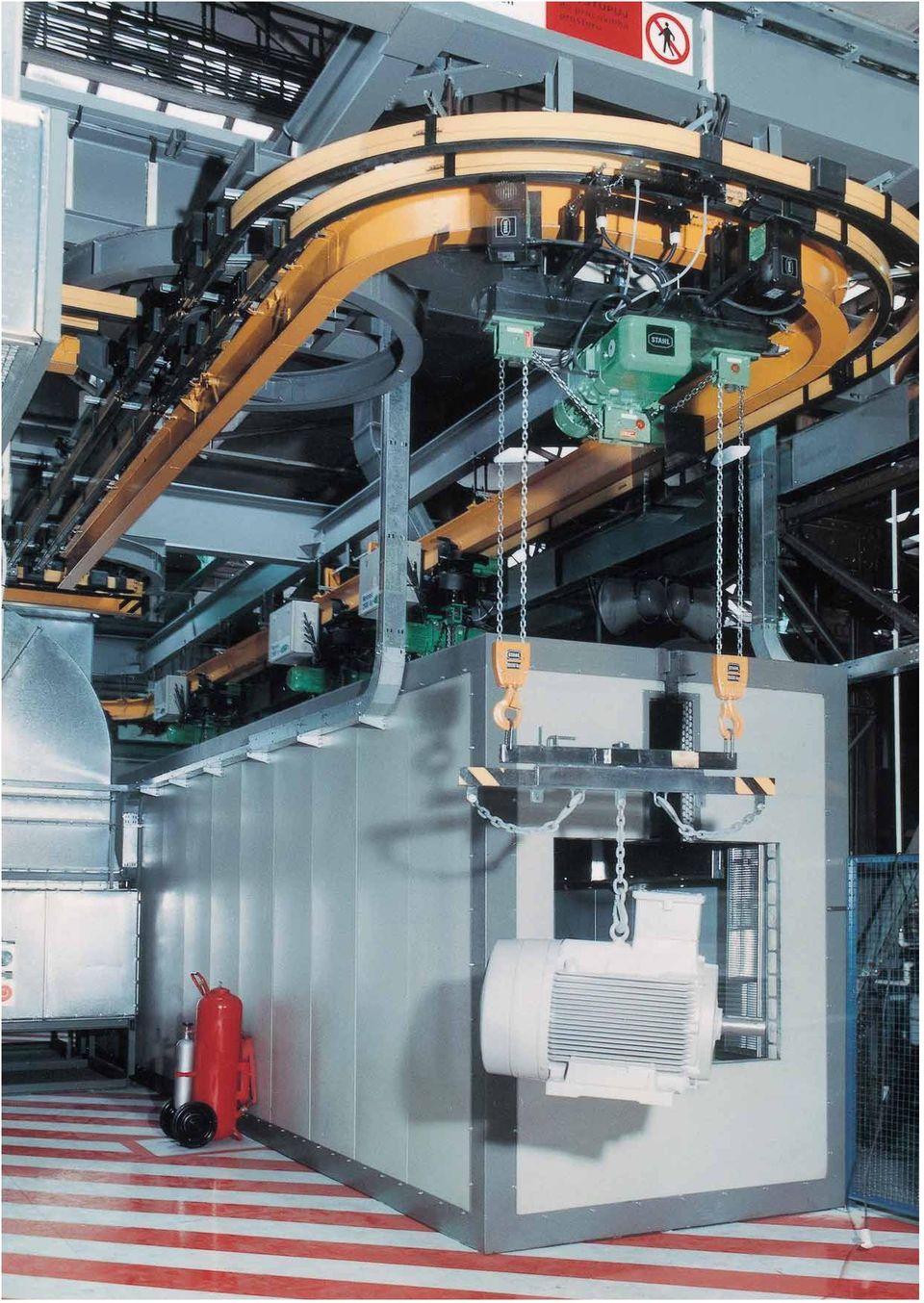

10 Oblouky Oblouky všeobecně - AN (úhlový spoj) Rozlišují se oblouky horizontální / vertikální a vnitřní / vnější. Minimální rádius závisí na tvaru sběrače. Vzdálenost držáků troleje by měla v oblasti oblouků činit cca 500 mm. Rozvinutá délka oblouku z jednoho segmentu nesmí překročit 2360 mm. AN (úhlový spoj) je přednostním typem spoje. Umožňuje ideální oblouky. K pokračování jiným typem spoje (např. konektorovým) jsou k dispozici odpovídající přechodové díly. Oblouky působí jako fi xační body, pokud jim není umožněno posouvání (např. upevněním držáků do dlouhých oválných děr). Všeobecně se doporučuje nasazení dilatačního členu (viz str. 1 a 15). Horizontální oblouky R + 28 R R - 28 R + 28 R R - 28 horizontální vnitřní oblouk Na fotografi i horizontální vnější oblouk. R R PE zelené označení / prodloužený okraj profi lu horizontální vnější oblouk horizontální vnitřní oblouk horizontální vnější oblouk Rádius R [mm] Úhel ohybu 800 R < ) na dotaz R < R < R < , R na dotaz Od poloměru mm není třeba ohýbat. 1) Pouze se zvláštním sběračem. Vertikální oblouky R - 1 R R + 1 Zesilovací spony 1) Spára R - 1 R R + 1 Vertikální vnitřní oblouk Spára Vertikální vnější oblouk Vertikální vnitřní oblouk Na fotografi i vertikální vnější oblouk. R R Spára Vertikální vnější oblouk Rádius R [mm] Úhel ohybu R < ) na dotaz R < , R na dotaz 1) viz str. 21 2) Pouze se zvláštním sběračem. Objednací klíč pro oblouky, úhlový spoj (Přechodové díly pro jiné systémy na vyžádání.) 08213XBX XxXx12 H = horizontální / V = vertikální počet pólů:, 5, 7 I = vnitřní- / A = vnější oblouk Jmenovitý proud: 3 = 35 A; 5 = 60 A Rádius (např mm) Úhel ohybu (např. 30 ) 8
11

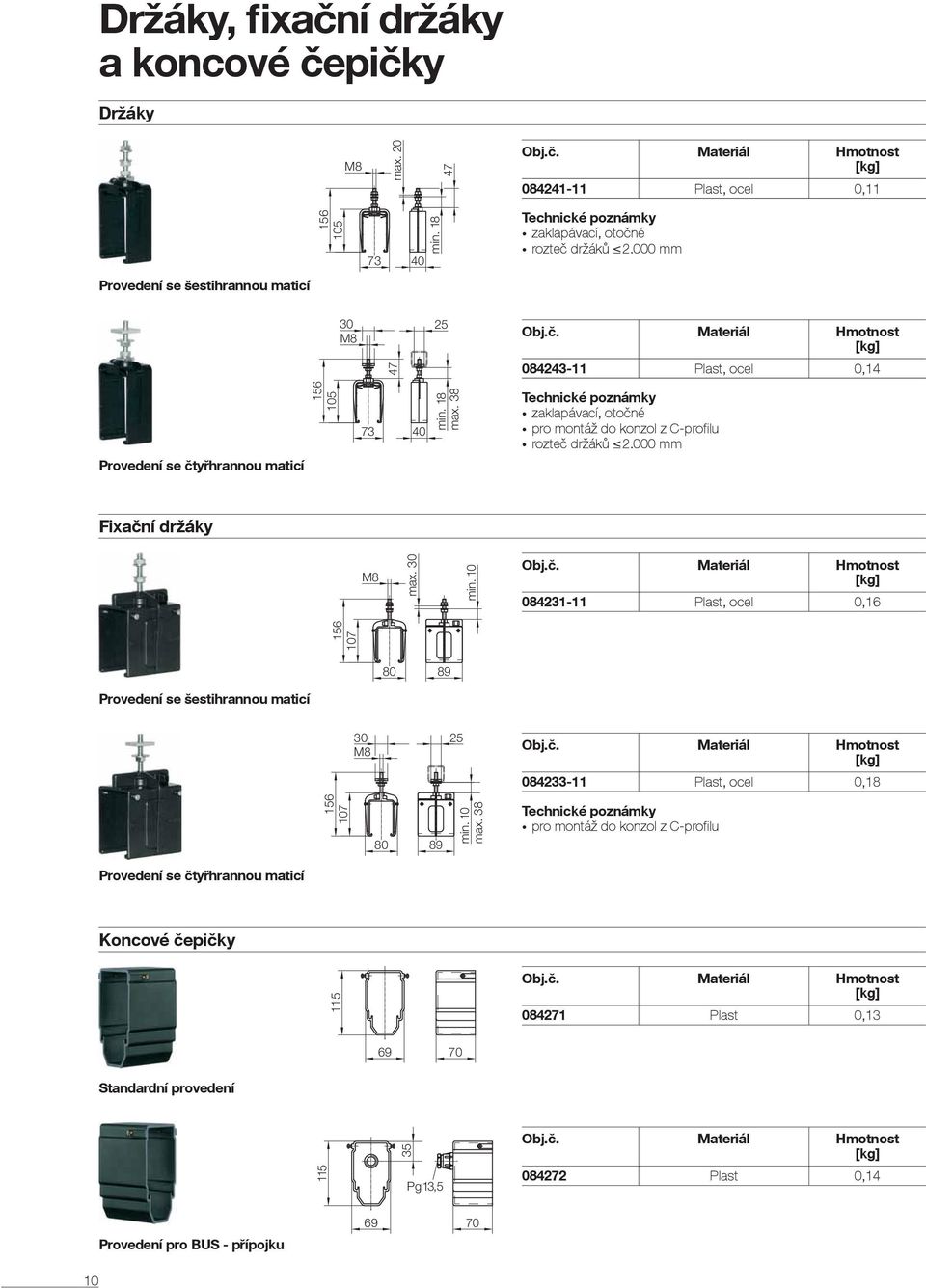

12 Držáky, fixační držáky a koncové čepičky Držáky M8 max Materiál Plast, ocel 0, min. 18 zaklapávací, otočné rozteč držáků mm Provedení se šestihrannou maticí M8 7 Materiál Plast, ocel 0, min. 18 max. 38 zaklapávací, otočné pro montáž do konzol z C-profi lu rozteč držáků mm Provedení se čtyřhrannou maticí Fixační držáky M8 max. 30 min. 10 Materiál Plast, ocel 0, Provedení se šestihrannou maticí M8 Materiál Plast, ocel 0, min. 10 max. 38 pro montáž do konzol z C-profi lu Provedení se čtyřhrannou maticí Koncové čepičky 115 Materiál Plast 0, Standardní provedení Pg 13,5 Materiál Plast 0,1 10 Provedení pro BUS - přípojku 69 70

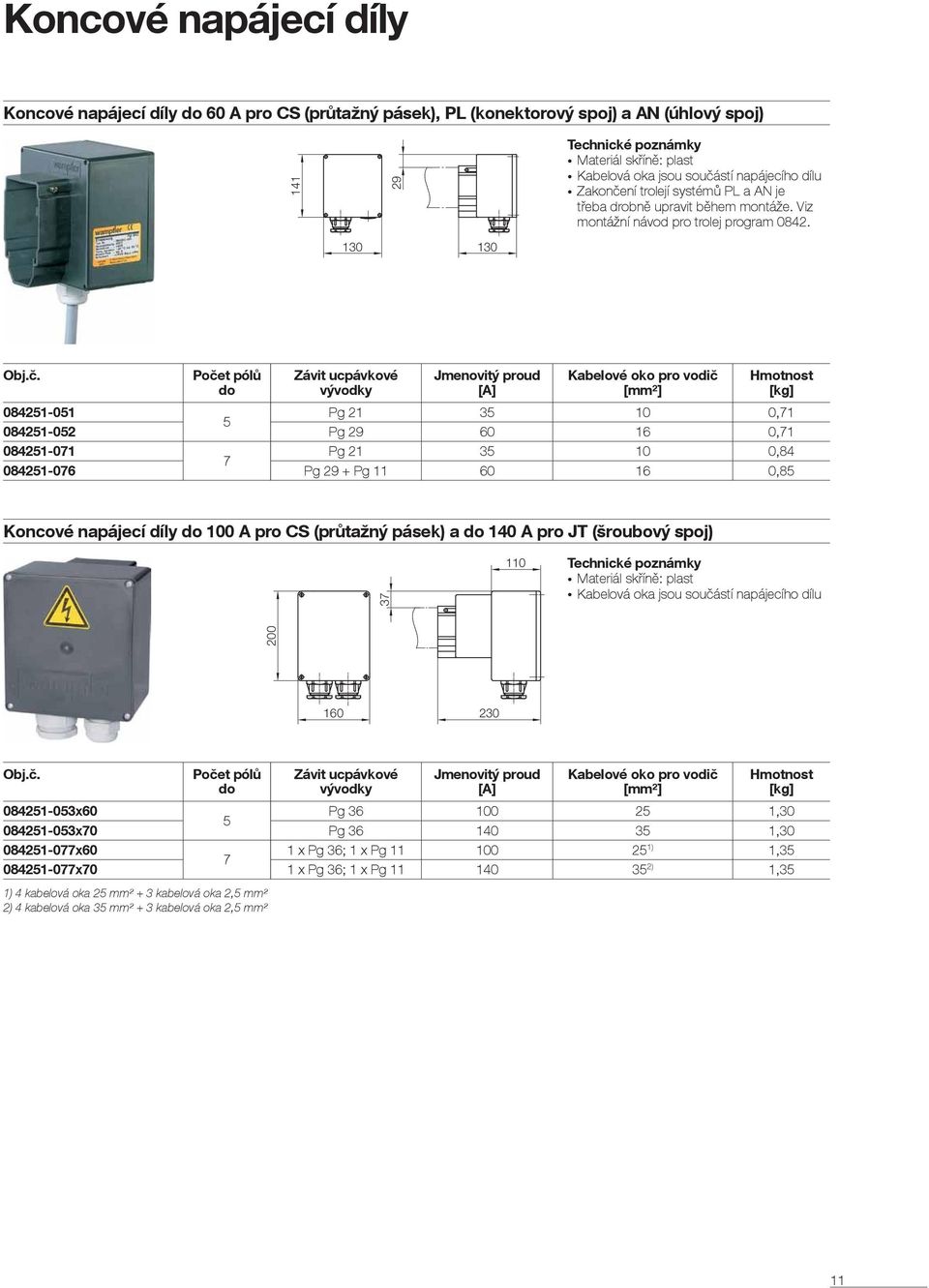

13 Koncové napájecí díly Koncové napájecí díly do 60 A pro CS (průtažný pásek), PL (konektorový spoj) a AN (úhlový spoj) Materiál skříně: plast Kabelová oka jsou součástí napájecího dílu Zakončení trolejí systémů PL a AN je třeba drobně upravit během montáže. Viz montážní návod pro trolej program Počet pólů do Závit ucpávkové vývodky Jmenovitý proud Kabelové oko pro vodič [mm²] Pg , Pg , Pg , Pg 29 + Pg ,85 Koncové napájecí díly do 100 A pro CS (průtažný pásek) a do 10 A pro JT (šroubový spoj) Materiál skříně: plast Kabelová oka jsou součástí napájecího dílu Počet pólů do Závit ucpávkové vývodky Jmenovitý proud Kabelové oko pro vodič [mm²] x60 Pg , x70 Pg , x60 1 x Pg 36; 1 x Pg ) 1, x70 1 x Pg 36; 1 x Pg ) 1,35 1) kabelová oka 25 mm² + 3 kabelová oka 2,5 mm² 2) kabelová oka 35 mm² + 3 kabelová oka 2,5 mm² 11

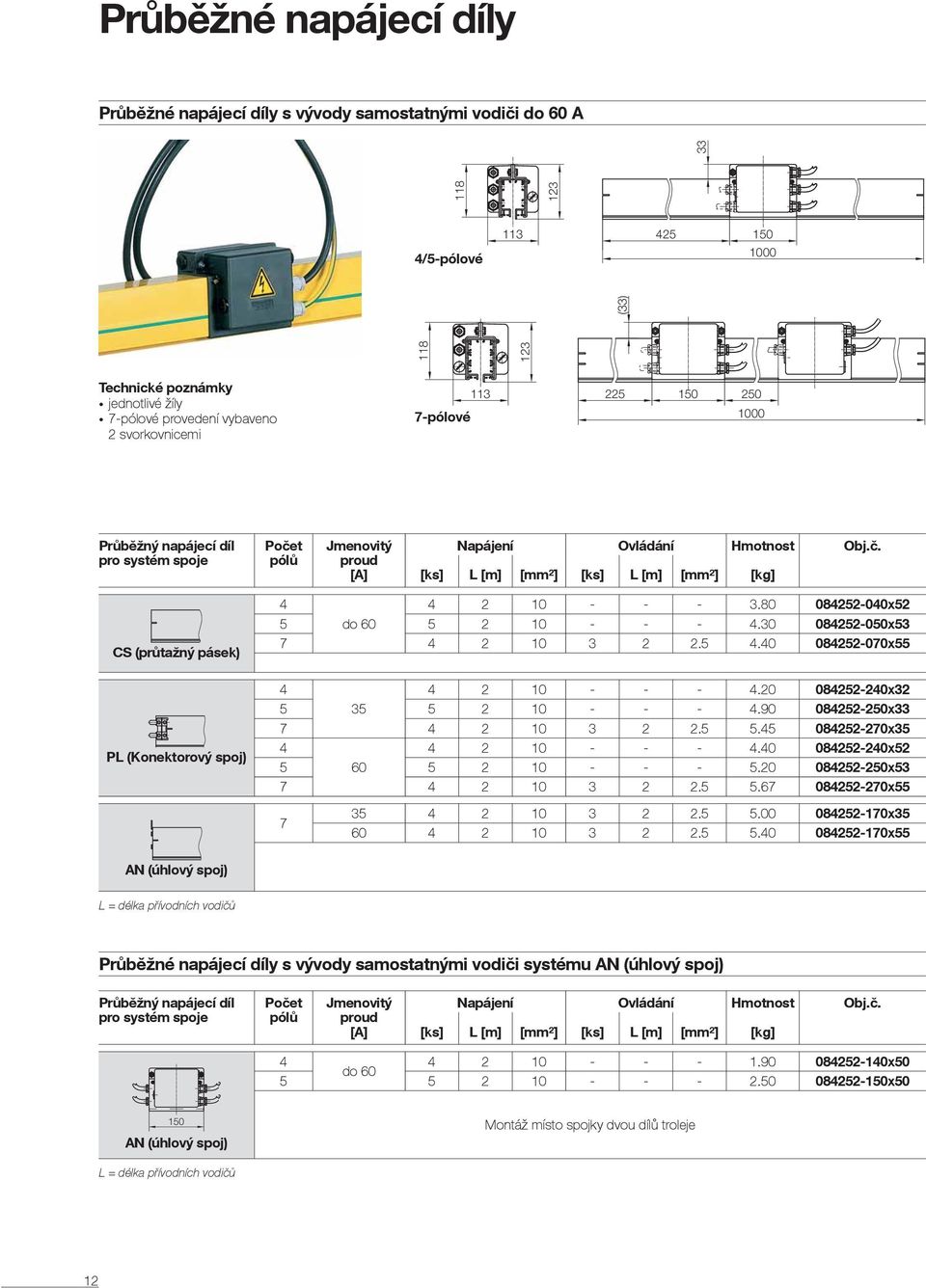

14 Průběžné napájecí díly Průběžné napájecí díly s vývody samostatnými vodiči do 60 A /5-pólové (33) 33 jednotlivé žíly 7-pólové provedení vybaveno 2 svorkovnicemi 7-pólové Průběžný napájecí díl pro systém spoje Počet pólů Jmenovitý proud Napájení Ovládání [ks] L [m] [mm²] [ks] L [m] [mm²] CS (průtažný pásek) PL (Konektorový spoj) x52 5 do x x x x x x x x x x55 AN (úhlový spoj) L = délka přívodních vodičů Průběžné napájecí díly s vývody samostatnými vodiči systému AN (úhlový spoj) Průběžný napájecí díl pro systém spoje Počet pólů Jmenovitý proud Napájení Ovládání [ks] L [m] [mm²] [ks] L [m] [mm²] x50 do x AN (úhlový spoj) Montáž místo spojky dvou dílů troleje L = délka přívodních vodičů 12

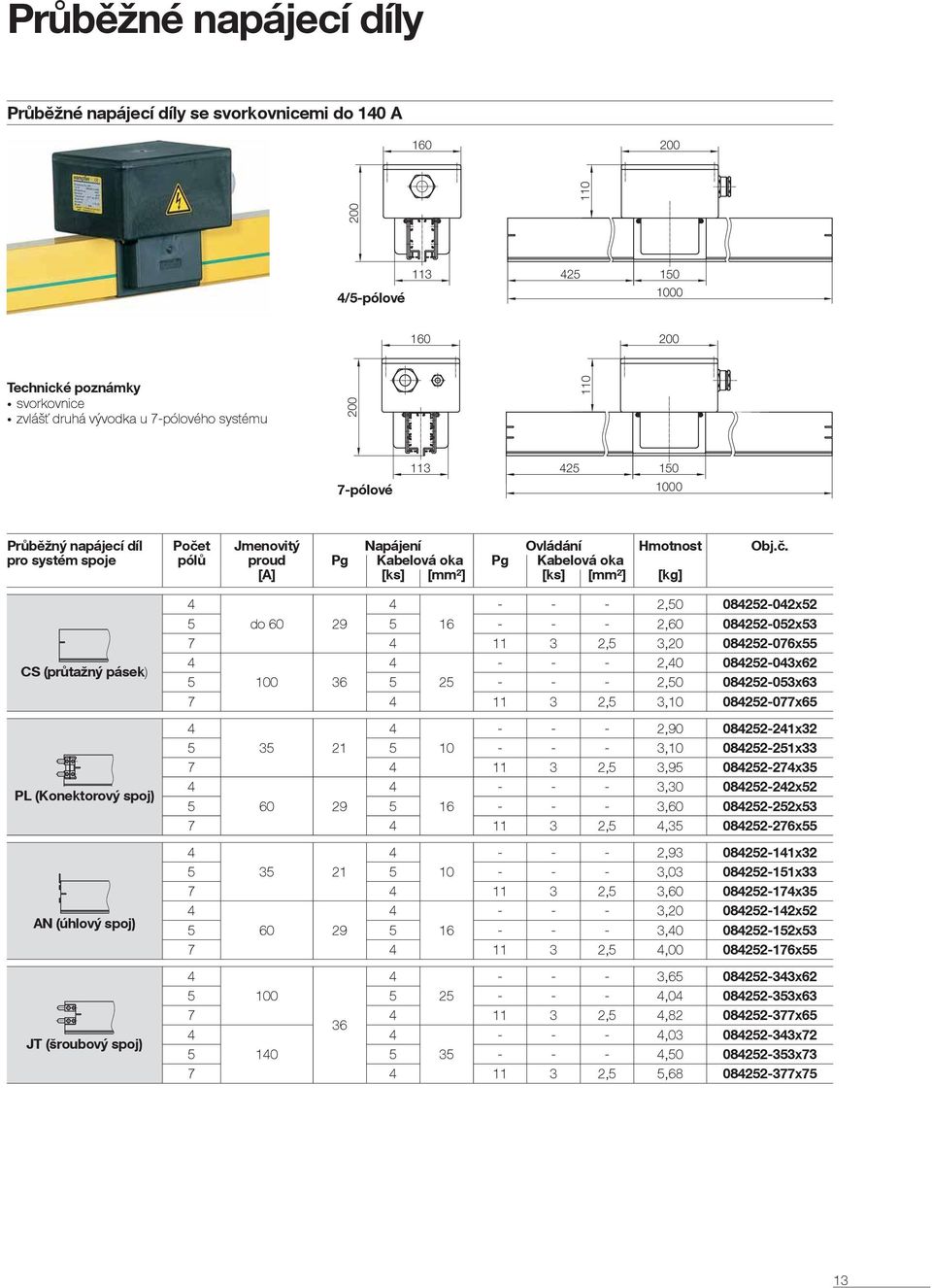

15 Průběžné napájecí díly Průběžné napájecí díly se svorkovnicemi do 10 A /5-pólové svorkovnice zvlášť druhá vývodka u 7-pólového systému pólové Průběžný napájecí díl pro systém spoje Počet pólů Jmenovitý proud Napájení Ovládání Pg Kabelová oka Pg Kabelová oka [ks] [mm²] [ks] [mm²] CS (průtažný pásek) PL (Konektorový spoj) AN (úhlový spoj) JT (šroubový spoj) , x52 5 do , x ,5 3, x , x , x ,5 3, x , x , x ,5 3, x , x , x ,5, x , x , x ,5 3, x , x , x ,5, x , x , x ,5, x , x , x ,5 5, x75 13

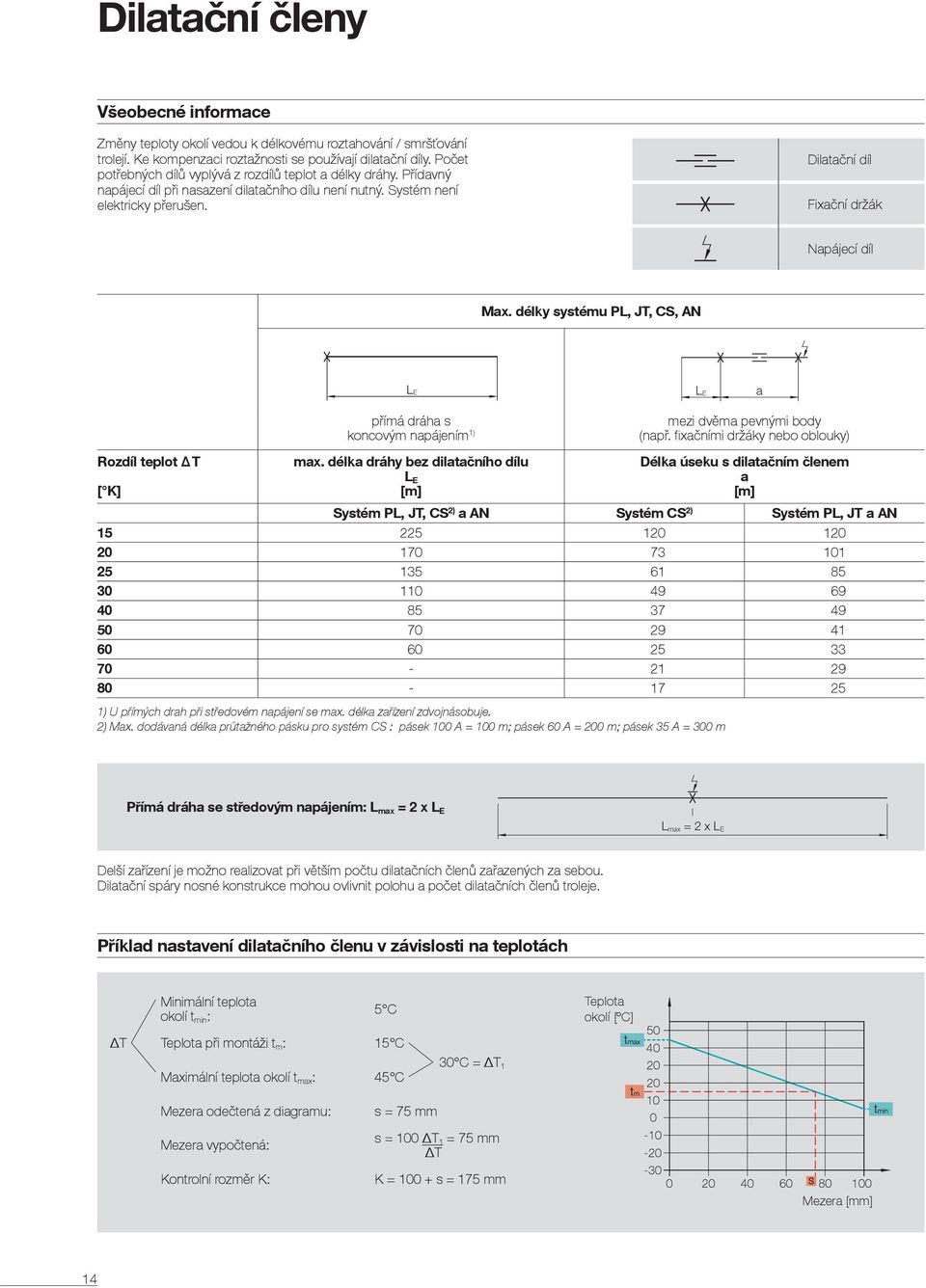

16 Dilatační členy Všeobecné informace Změny teploty okolí vedou k délkovému roztahování / smršťování trolejí. Ke kompenzaci roztažnosti se používají dilatační díly. Počet potřebných dílů vyplývá z rozdílů teplot a délky dráhy. Přídavný napájecí díl při nasazení dilatačního dílu není nutný. Systém není elektricky přerušen. Dilatační díl Fixační držák Napájecí díl Max. délky systému PL, JT, CS, AN LE LE a Rozdíl teplot T [ K] přímá dráha s koncovým napájením 1) max. délka dráhy bez dilatačního dílu L E [m] 1) U přímých drah při středovém napájení se max. délka zařízení zdvojnásobuje. 2) Max. dodávaná délka průtažného pásku pro systém CS : pásek 100 A = 100 m; pásek 60 A = 200 m; pásek 35 A = 300 m mezi dvěma pevnými body (např. fi xačními držáky nebo oblouky) Délka úseku s dilatačním členem a [m] Systém PL, JT, CS 2) a AN Systém CS 2) Systém PL, JT a AN Přímá dráha se středovým napájením: L max = 2 x L E Lmax = 2 x LE Delší zařízení je možno realizovat při větším počtu dilatačních členů zařazených za sebou. Dilatační spáry nosné konstrukce mohou ovlivnit polohu a počet dilatačních členů troleje. Příklad nastavení dilatačního členu v závislosti na teplotách ΔT Minimální teplota okolí t min : 5 C Teplota při montáži t m : 15 C Maximální teplota okolí t max : 5 C Mezera odečtená z diagramu: Mezera vypočtená: Kontrolní rozměr K: s = 75 mm 30 C = ΔT 1 s = 100 ΔT 1 = 75 mm ΔT K = s = 175 mm Teplota okolí [ºC] Mezera [mm] 1

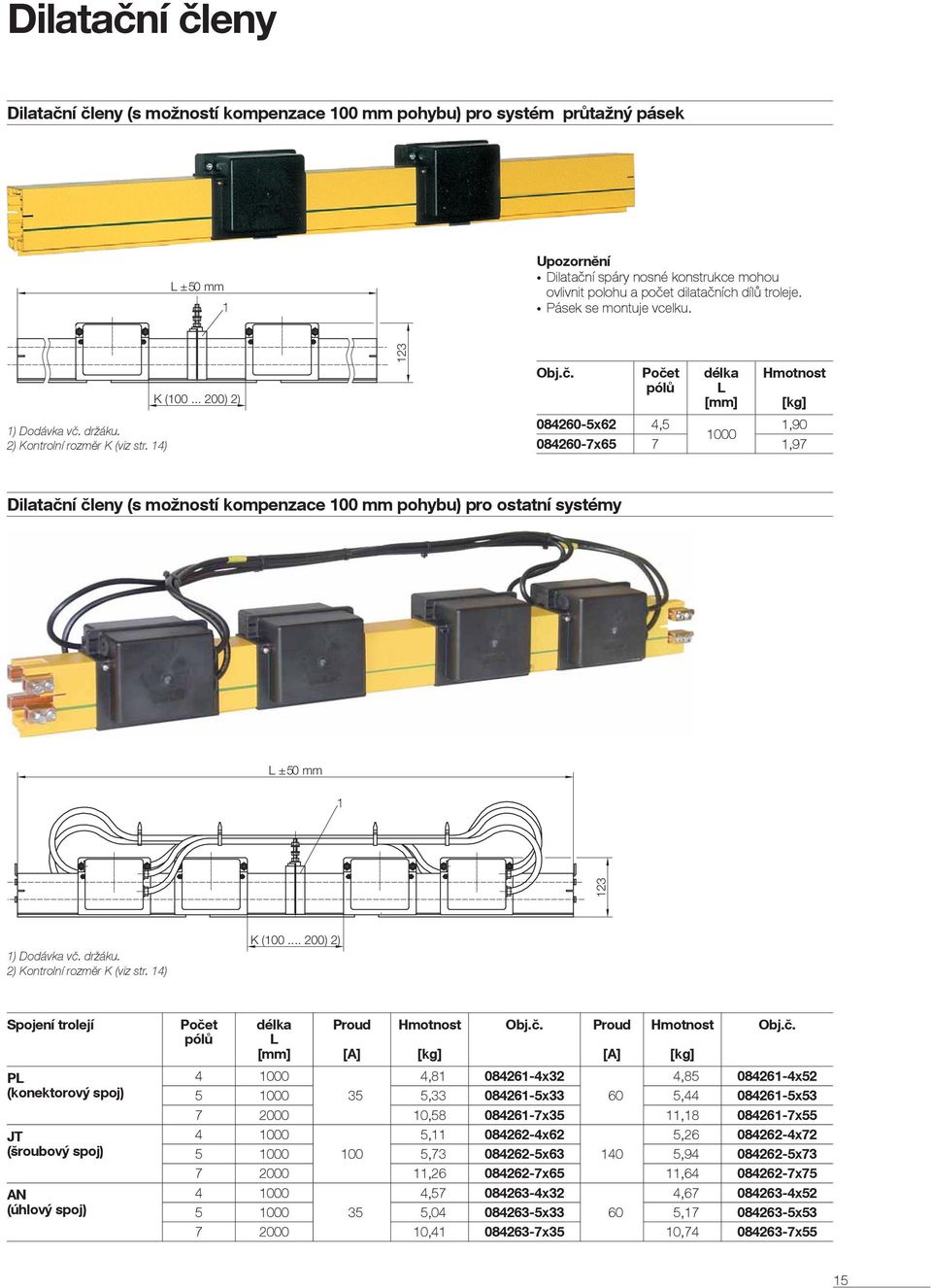

17 Dilatační členy Dilatační členy (s možností kompenzace 100 mm pohybu) pro systém průtažný pásek L ± 50 mm 1 Upozornění Dilatační spáry nosné konstrukce mohou ovlivnit polohu a počet dilatačních dílů troleje. Pásek se montuje vcelku. 1) Dodávka vč. držáku. 2) Kontrolní rozměr K (viz str. 1) K ( ) 2) 123 Počet pólů délka L [mm] x62,5 1, x65 7 1,97 Dilatační členy (s možností kompenzace 100 mm pohybu) pro ostatní systémy L ± 50 mm ) Dodávka vč. držáku. 2) Kontrolní rozměr K (viz str. 1) K ( ) 2) Spojení trolejí PL (konektorový spoj) JT (šroubový spoj) AN (úhlový spoj) Počet pólů délka L [mm] Proud Proud 1000, x32, x , x , x , x35 11, x , x62 5, x , x , x , x65 11, x , x32, x , x , x , x35 10, x55 15

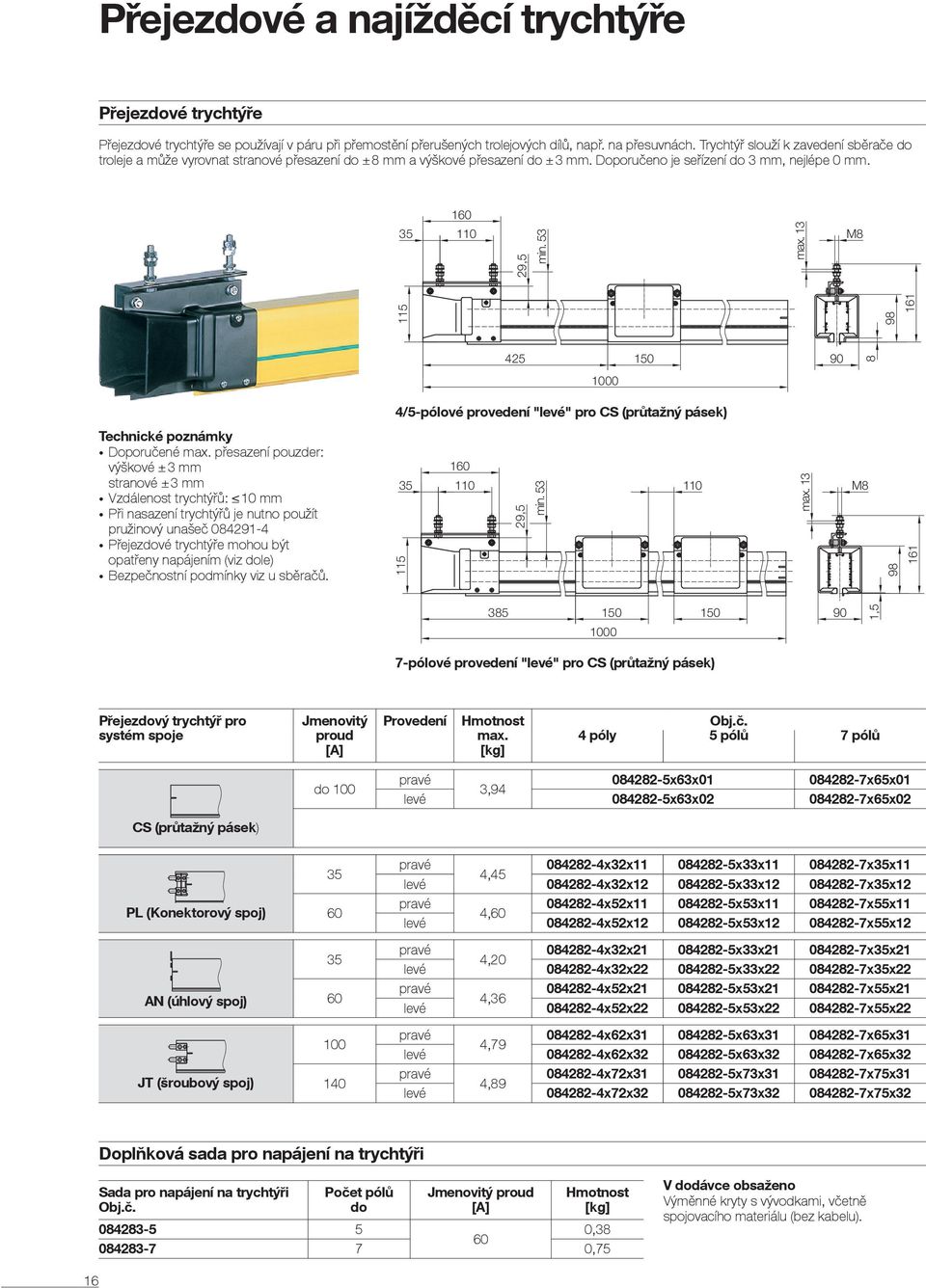

18 Přejezdové a najížděcí trychtýře Přejezdové trychtýře Přejezdové trychtýře se používají v páru při přemostění přerušených trolejových dílů, např. na přesuvnách. Trychtýř slouží k zavedení sběrače do troleje a může vyrovnat stranové přesazení do ± 8 mm a výškové přesazení do ± 3 mm. Doporučeno je seřízení do 3 mm, nejlépe 0 mm M8 29,5 min. 53 max. 13 Doporučené max. přesazení pouzder: výškové ± 3 mm stranové ± 3 mm Vzdálenost trychtýřů: 10 mm Při nasazení trychtýřů je nutno použít pružinový unašeč Přejezdové trychtýře mohou být opatřeny napájením (viz dole) Bezpečnostní podmínky viz u sběračů. /5-pólové provedení "levé" pro CS (průtažný pásek) M ,5 min. 53 max , pólové provedení "levé" pro CS (průtažný pásek) Přejezdový trychtýř pro systém spoje Jmenovitý proud Provedení max. póly 5 pólů 7 pólů do 100 pravé x63x x65x01 3,9 levé x63x x65x02 CS (průtažný pásek) PL (Konektorový spoj) AN (úhlový spoj) JT (šroubový spoj) pravé x32x x33x x35x11,5 levé x32x x33x x35x12 pravé x52x x53x x55x11,60 levé x52x x53x x55x12 pravé x32x x33x x35x21,20 levé x32x x33x x35x22 pravé x52x x53x x55x21,36 levé x52x x53x x55x22 pravé x62x x63x x65x31,79 levé x62x x63x x65x32 pravé x72x x73x x75x31,89 levé x72x x73x x75x32 Doplňková sada pro napájení na trychtýři Sada pro napájení na trychtýři Počet pólů do Jmenovitý proud , ,75 V dodávce obsaženo Výměnné kryty s vývodkami, včetně spojovacího materiálu (bez kabelu). 16

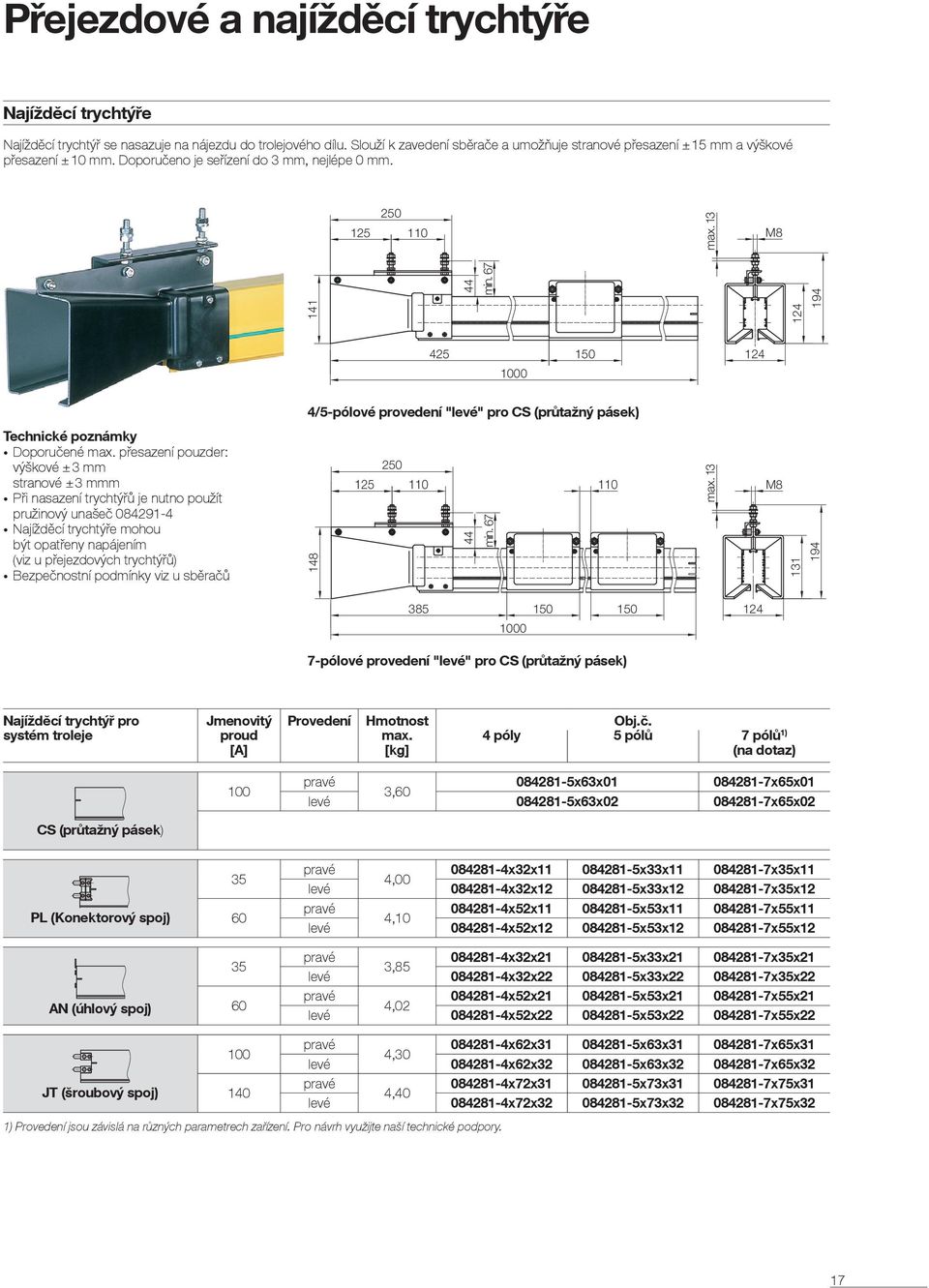

19 Přejezdové a najížděcí trychtýře Najížděcí trychtýře Najížděcí trychtýř se nasazuje na nájezdu do trolejového dílu. Slouží k zavedení sběrače a umožňuje stranové přesazení ± 15 mm a výškové přesazení ± 10 mm. Doporučeno je seřízení do 3 mm, nejlépe 0 mm max. 13 M8 /5-pólové provedení "levé" pro CS (průtažný pásek) Doporučené max. přesazení pouzder: výškové ± 3 mm stranové ± 3 mmm Při nasazení trychtýřů je nutno použít pružinový unašeč Najížděcí trychtýře mohou být opatřeny napájením (viz u přejezdových trychtýřů) Bezpečnostní podmínky viz u sběračů min max. 13 min M pólové provedení "levé" pro CS (průtažný pásek) Najížděcí trychtýř pro systém troleje Jmenovitý proud Provedení max. póly 5 pólů 7 pólů 1) (na dotaz) 100 pravé x63x x65x01 3,60 levé x63x x65x02 CS (průtažný pásek) PL (Konektorový spoj) AN (úhlový spoj) pravé x32x x33x x35x11,00 levé x32x x33x x35x12 pravé x52x x53x x55x11,10 levé x52x x53x x55x12 pravé x32x x33x x35x21 3,85 levé x32x x33x x35x22 pravé x52x x53x x55x21,02 levé x52x x53x x55x pravé x62x x63x x65x31,30 levé x62x x63x x65x32 JT (šroubový spoj) 10 pravé x72x x73x x75x31,0 levé x72x x73x x75x32 1) Provedení jsou závislá na různých parametrech zařízení. Pro návrh využijte naší technické podpory. 17
20 Sběrače proudu a příslušenství Sběrače proudu s připojovacími kabely pólový sběrač Připojovací kabel Připojovací kabel 7-pólový sběrač Počet pólů 5 7 Jmenovitý proud při 60% ED Průřezy vodičů [mm²] Připojovací kabel L = 1 m L = 3 m L = 5 m 25 2, x11 0, x13 1, x15 1,30 0, x21 0, x23 1, x25 1, , x11 0, x13 1, x15 1,7 0, x21 0, x23 1, x25 1, , x11x01 0, x13x01 1, x15x01 1,58 0, x21x01 1, x23x01 1, x25x01 1,65 Délka kabelů: 1, 3 a 5 m pro připojení na zákazníkovu svorkovnici (zvláštní sběrač s delším kabelem na dotaz) Materiál uhlíků: měď, grafi t Poloměry oblouků: horizontální R min = 2750 mm vertikální R min = 5000 mm Dvojitý sběrač Pro montáž dvojitého sběrače (použít jen stejné vozíky) lze dodat unášecí traverzu obj.č Unášecí traverza (t = 5 mm) 320 Upozornění Je nutno dbát na to, aby připojovací kabel nevyvozoval žádné síly na sběrač. Při použití dvojitého sběrače na nájezdech a přejezdech vhodnými opatřeními zamezit přetížení sběračů. Při vyjetí z trychtýře je nutno sběrače odpojit od napětí nebo zajistit proti doteku. 18
21 Sběrače proudu a příslušenství Sběrače pro 7 pólů s jednotlivými žilami v ohebné hadici Ohebná hadice s jednotivými žilami Datové žíly stočeny Počet pólů Jmenovitý proud při 60% ED Průřez kabelů [mm²] Ohebná hadice L = 1 m L = 3 m L = 5 m 25 2, x31x02 0, x33x02 1, x35x02 1,59 0, x1x02 0, x3x02 1, x5x02 1,6 25 2, x31x02 0, x33x02 1, x35x02 1,59 0, x1x02 1, x3x02 1, x5x02 1,69 Sběrač pro přenos dat např. ve spojení se systémem Wampfl er Powertrans Materiál uhlíků pro přenos energie : x měď-grafi t Materiál uhlíků pro přenos dat: 2 (3) x stříbro-grafi t (6 pólů:, ; 7 pólů:,, ) Upozornění Pro zvýšení jistoty kontaktu a pro přejezdy použít dva sběrače spojené traverzou (obj.č ). Dbejte prosím na všeobecná upozornění pro dvojité sběrače (předchozí strana). Unašeče 150 6x (720) 60 (226) Provedení a [mm] Jednoduché 10 Materiál 0,89 Ocel, pozink Dvojité 720 1,28 Řetízkový unašeč ø,9 Upozornění Doporučená poloha horizontální Pro přímé nepřerušené úseky Nevhodné pro přejezdy Vidlicový unašeč Materiál Ocel, pozink 0,37 Upozornění Pouze pro jeden sběrač Nevhodné pro přejezdy Materiál Ocel, pozink 1,16 Pružinový unašeč Max. stranové přesazení: ±15 mm Max. výškové přesazení: ±10 mm Nasazení u trolejí s najížděcími trychtýři Jsou doporučeny vyztužovací spony troleje ve vzdálenosti 250 mm Zvláštní provedení pružinového sběrače na dotaz 19
22
23 Náhradní díly a příslušenství Těsnicí manžeta Zvyšuje krytí troleje z IP 23 na IP 2. ca. 20 Náhradní díly a příslušenství Materiál [kg/m] EPDM 0,21 dodávána v metráži jako pár Upozornění K montáži je potřeba přípravek obj.č Vyztužovací spona plastového profilu troleje Vyztužovací spona slouží ke zvýšení tuhosti profi lu, např. v oblasti vertikálních oblouků. Materiál Ocel, pozink 0,08 Doplňková sada pro napájení na trychtýři Počet pólů do Jmenovitý proud 0, ,75 V dodávce obsaženo Výměnné kryty s vývodkami, včetně spojovacího materiálu (bez kabelu). Poloviny trychtýřů Všechny trychtýřové komplety jsou osazeny jednoduše vyměnitelnými polovinami plastových trychtýřů. Poloviny najížděcího trychtýře pravá část Polovina najížděcího trychtýře Počet Materiál levá část pravá část pólů 08-E E / 5 0,1 Plast 08-E E ,1 Poloviny přejížděcího trychtýře pravá část Polovina přejížděcího trychtýře Počet Materiál levá část pravá část pólů 08-E E / 5 0,06 Plast 08-E E ,06 Uhlíky do sběračů (C) +5 pólový sběrač (A) (B) 6+7 pólový sběrač Jmenovitý proud 60% ED Materiál Tvar Poloha C L1, - L3, PE, měď-grafi t A L1 - L3, PE, + 0, B 08-K A DATA + stříbro-grafi t 08-K B DATA poloha uhlíků / proudových pásků viz. schema na str. 21
24 Montážní přípravky Přípravek pro montáž průtažného pásku Počet pólů do x5 5 0, x7 7 0,2 1 1) Šroub k uchycení protahovaného pásku do přípravku Dřevěná kazeta pro jednodušší protahování průtažného pásku - opce (systém CS) Typ pásku DATA-Metal 35 A 60 A 100 A 08-V L 130 m 0 L 130 m 0 L 65 m 30 L 0 m 2,77 08-V L 300 m 130 L 300 m 65 L 200 m 0 L 100 m 6,15 08-W Rovnací přípravek pro pásek Upozornění K jednoduššímu protahování pásků; zvláště pro pásek 100 A. Ohýbací nástroj pro měděný pásek AN (úhlový spoj) ,05 Montážní přípravek pro AN (úhlový spoj) Montážní přípravek slouží při montáži k vyrovnání pásků v místě spoje dvou pouzder, aby nedošlo k jejich přesazení. Počet pólů Materiál Plast, ocel 0,38 Přípravek pro montáž těsnicí manžety Přípravek pro montáž těsnicí manžety Název Přípravek pro montáž manžety 0, Upozornění Pro snížení tření je vhodný slabý mýdlový roztok nebo mazací prostředek bez minerálních olejů. 22
25 Montážní materiál Konzoly L1 32 Použití Pro upevnění držáků a fixačních držáků se čtyřhrannou maticí. 30 L ø 9 L 1 [mm] L 2 [mm] Materiál , ,50 Ocel, pozink , ,78 Upínky 60 Použití Slouží pro upevnění konzol k I-profilu (pro každou konzolu je zapotřebí 2 ks upínek) h s l d Šířka b 8 s 1) [mm] d [mm] l [mm] h 2) [mm] b [mm] Materiál ,15 M8 30 ocel, pozink x ,22 1) Upínací rozsah 2) Stavební výška Navařovací držáky pro konzoly 3 9x5º Materiál Držák: ocel bez povrchové úpravy; příložka a drobné díly: ocel, pozink 0,2 23
26 Přehled programů, poznámky Přehled vyráběného programu trolejí Provedení Jednopólová izolovaná trolej Kompaktní trolej Uzavřená trolej Systém Progr Progr Progr Progr Progr Progr. 082 Jmenovitý proud 1) ) ) Jmenovité napětí [V] Rozteč držáků [m] 0,-1,0 0,5 1,5 2,5 1 2 Délka trolejových dílů 2) [mm] Vnější rozměry [m] 1,7 x 15,5 9,6 x 15,2 18 x x 2 3-pol.: 26 x 62 -pol.: 26 x 80 5-pol.: 26 x 98 1) při 100% ED a 35ºC; 2) Standardní délka; 3) 160 A při 80% ED; ) 10 A při 80% ED 5-pol.: 7-pol.: 56 x 90 Poznámky Vyhrazujeme si právo bez předchozích upozornění průběžně uskutečňovat technické změny výrobků. Všechna naše zařízení jsou ve shodě s CE. Platí naše všeobecné obchodní podmínky, tyto Vám rádi zašleme na požádání. Kopírování a přizování výtahů jen s naším souhlasem. 2
27 Vaše aplikace - naše řešení Trolejová vedení jsou jen jedním řešením ze širokého spektra systémů Wampfl er pro přívod energie, dat a médií. Které řešení je pro Vaši aplikaci správné, vyplývá vždy ze specifi cké situace použití. Často právě kombinace více systémů Wampfl er nabízí velmi přesvědčivé výhody. Poradenství a kompetenci najdete v našich společnostech a zastoupeních po celém světě právě tak jako naše řešení. Kabelové vlečky Kabelové vlečky Wampfl er patří neodmyslitelně ke každé průmyslové aplikaci: spolehlivé a robustní v široké škále rozměrů a provedení. Kabelové bubny Kabelové bubny s motorovým a pružinovým pohonem mají své místo všude tam, kde musí energie, data a média v krátkém čase urazit nejrůznější vzdálenosti - ve všech směrech, rychle a bezpečně. Kroužkové sběrače Všude, kde se něco otáčí, starají se osvědčené kroužkové sběrače Wampfl er o stabilní přenos energie a dat. Vše se točí okolo fl exibility a spolehlivosti. Trolejová vedení Ať uzavřené nebo otevřené izolované trolejové systémy, osvědčená trolejová vedení Wampfl er dostávají lidi i materiál spolehlivě do pohybu. Energetické řetězy Univerzální pokud jde o přenos energie, dat a médií. Se širokým spektrem použití patří energetickým řetězům důležité místo v průmyslových aplikacích. Inductive Power Transfer IPT Bezdotykový systém pro přenos energie a dat. Pro všechny úlohy, při kterých se vyžaduje vysoká rychlost a absolutní vyloučení opotřebení sběrače.
28 www = wampfler world wide Wampfler AG Rheinstrasse D Weil am Rhein Customer Support Phone + 9 (0) 7621/ Phone + 9 (0) 7621/ Fax + 9 (0) 7621/ info@wampfler.com Wampfler s.r.o. P.O. BOX 11 CZ Chrudim Telefon Fax wampfler.cz@wampfler.com Wampfl er AG 2006 Vyhrazujeme si právo na technické změny bez předchozího upozornění.
