2 Návod k obsluze pro Váš přístroj Baumatic BR508 Vestavná mraznička pod pracovní desku POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče. DD 24/05/11 2

3 Obsah Ochrana životního prostředí 4 Důležité bezpečnostní informace 5 Specifikace 7 Rozměry spotřebiče a otvoru k vestavění spotřebiče 7 Specifikace výrobku 8 Objem 8 Třída energetické účinnosti 8 Popis přístroje 8 Používání mrazničky 9 Před zapojením spotřebiče 9 Při prvním použití zařízení 9 Zapnutí spotřebiče a nastavení termostatu 10 Ovládací panel 11 Prostor mrazničky 11 Zmrazování čerstvých potravin 12 Tipy pro zmrazování 12 Výroba kostek ledu 13 Rychlé zmrazení 13 Tipy na úsporu energie při používání mrazničky 14 Čištění a údržba 15 Odmrazování mrazničky 15 Instalace 17 Připojení k elektrické síti 17 Umístění 18 Změna strany zavěšení dvířek 18 Rozměry otvoru pro vestavění 20 Úprava soklu 21 Připevnění nábytkových dveří ke spotřebiči 22 Odstraňování závad 25 Důležité informace a závěrečná upozornění 26 3

4 Ochrana životního prostředí LIKVIDACE ODPADU Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech 18 a 19 a vyhláška č.338/97 Sb. 16). Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin ( 16 a 17 vyhláška č. 338/97 Sb.). Tento spotřebič je určen jenom pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce. ZÁRUKA Na Váš nový spotřebič poskytujeme 24měsíční záruku. Upozornění Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu. Prosím, uchovejte si také účet o zaplacení za spotřebič/ fakturu. Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko: Telefon v pracovní dny od 9.00 do hod. nebo na Prosíme, abyste měli připravené po ruce následující údaje: typ výrobku / model sériové číslo datum zakoupení spotřebiče 4

5 Poznámka Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití. Důležité bezpečnostní informace Vaše bezpečnost je pro společnost Baumatic to nejdůležitější. Prosím přečtete si tuto instrukční příručku předtím, než se pokusíte spotřebič nainstalovat nebo jej používat. Pokud si nejste jisti s kteroukoli informací, obsaženou v této příručce, prosím, zavolejte do Technického oddělení společnosti Baumatic. Důležité: Jakékoli instalační práce může provádět pouze kvalifikována nebo k tomu pověřená osoba. Používání spotřebiče o Tento spotřebič je navržen pro použití pouze v domácnosti. Je vhodný pro uchovávání potravin, které je nutno zmrazit. Pokud bude použit pro jakýkoli jiný účel, nebo bude použit nesprávným způsobem, odmítá společnost Baumatic odpovědnost za jakékoli škody, ke kterým dojde. o Z bezpečnostních důvodů nesmí být prováděny změny specifikace zařízení. Před použitím spotřebiče o Zkontrolujte spotřebič, na jakákoli případná poškození z důvodu transportu nelze brát zřetel. Pokud zjistíte jakékoli poškození, nepřipojujte spotřebič k elektrické napájecí síti a neprodleně se spojte se svým prodejcem. Chladivo o V tomto zařízení je obsaženo chladivo R600a. Jde o zemní plyn bez freonů, které by mohly poškodit životní prostředí. Jedná se však o hořlavinu, a proto je nutno zachovávat opatrnost: - Při přepravě a instalaci spotřebiče dbejte, aby nedošlo k poškození chladicího potrubí. 5

6 - Bylo-li potrubí poškozeno, vyvarujte se používání otevřeného ohně a jiných zápalných zdrojů. Prostor, do něhož bude spotřebič umístěn, je nutno náležitě odvětrávat. o Nepokládejte žádné předměty na horní plochu spotřebiče, neboť by mohlo dojít k poškození horní desky. Bezpečnost dětí o Obalový materiál umístěte mimo dosah dětí. o Nedovolte dětem, aby se dotýkaly ovládacích prvků nebo aby si hrály se spotřebičem. Obecná bezpečnostní opatření o Při vytahování zástrčky napájecího kabelu spotřebiče ze síťové zásuvky netahejte za vlastní kabel. o Nevytahujte, ani nezastrkujte zástrčku kabelu do zásuvky, pokud máte vlhké ruce. o Nepokoušejte se používat spotřebič ve venkovním prostředí nebo na takovém místě, kdy by pravděpodobně přišel do kontaktu s chemickými prvky. o Před čištěním spotřebiče nebo před prováděním jeho údržby nezapomeňte nejdříve odpojit spotřebič od elektrické napájecí sítě. o Nikdy nedovolte, aby se zadní cívky dotýkaly plochy stěny místnosti. o Při instalaci spotřebiče vždy zajistěte, aby se v místě jeho instalace neskladovaly papíry nebo jiné hořlavé materiály. o Nikdy neblokujte větrací otvory spotřebiče, a to jak uvnitř, tak i na vnějším povrchu spotřebiče. o Je nezbytné, aby byl spotřebič řádně větrán, to znamená, aby byl dostatečný průtok vzduchu mezi spodní částě jednotky a deskou podstavce, na které je posazen. o Neumísťujte do spotřebiče elektrická zařízení, jako jsou mixéry nebo zařízení na výrobu zmrzliny. 6

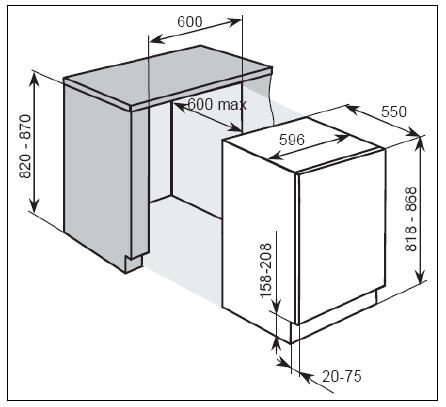

7 Servis Neměli byste se pokoušet opravovat spotřebič sami, neboť by mohlo přitom dojít k vašemu zranění nebo k vážné funkční poruše spotřebiče. Pokud požadujete provést servis, kontaktujte prosím, Technické oddělení společnosti Baumatic. Specifikace Rozměry spotřebiče a otvoru k vestavění spotřebiče Rozměry spotřebiče: Výška: Šířka: Hloubka: mm 596 mm 550 mm Rozměry otvoru k vestavění spotřebiče:* Výška: Šířka: Hloubka: mm 600 mm 560 mm (min) * Podrobnější informace o nutné velikosti otvoru k vestavění spotřebiče naleznete v pokynech k instalaci. 7

8 Specifikace výrobku o Třída mrazničky **** o Ruční odmrazování o Nastavitelný termostat o LED kontrolky o Výstražná signalizace nárůstu teploty o Funkce rychlého zmrazení o Kontrolka rychlého zmrazení o 3 drátěné koše o Oboustranná dvířka o Pevné ploché panty dvířek o Nastavitelné nožky Objem o Celkový objem: o Čistý objem: 108 litrů 91 litrů Třída energetické účinnosti Třída energetické účinnosti: A Důležité: Při instalaci spotřebiče je zapotřebí znát jeho klimatickou třídu. Klimatickou třídu zařízení naleznete na typovém štítku. Typový štítek je umístěn na levém předním okraji uvnitř mrazničky. Štítek naleznete po otevření dvířek spotřebiče. Na tomto štítku se udává rozmezí teplot okolního prostředí, při nichž bude spotřebič náležitě funkční. Popis přístroje Ovládací kolečko termostatu Zásuvky na zmražené potraviny Mřížka ventilátoru Nastavitelné nožičky 8

9 Používání mrazničky Před zapojením spotřebiče o Ujistěte se, že spotřebič byl nainstalován příslušně kvalifikovanou osobou, a to podle informací, obsažených v těchto instalačních pokynech Baumatic. o Poté, co chladničku obdržíte, vyčkejte po dobu osmi hodin, než ji připojíte k síťovému napájení. Umožníte tak, aby se chladicí plyny, které se při přepravě mohly rozvířit, usadily. o Vnější části spotřebiče a jeho vyjímatelné příslušenství je nutno očistit vlhkou tkaninou namočenou v roztoku tekutého čisticího prostředku a vody. o Vnitřní prostor spotřebiče je zapotřebí otřít roztokem jedlé sody rozpuštěné ve vlažné vodě. Po očištění vnitřek a příslušenství spotřebiče důkladně osušte. o Jakmile spotřebič poprvé zapnete, můžete ucítit zápach. Zápach zmizí poté, co se zařízení začne ochlazovat. Při prvním použití zařízení o Po prvním zapnutí spotřebiče nastavte knoflík termostatu na maximální hodnotu na dobu 24 hodin. o Poté, co chladničku poprvé zapnete, kompresor bude nepřetržitě v provozu přibližně po dobu 24 hodin nebo do té doby, dokud se teplota v chladničce dostatečně nesníží. o Po tuto dobu prosím, pokud možno, často neotevírejte dvířka mrazničky a nevkládejte do ní větší množství potravin. o Poté nastavte termostat na běžnou provozní hodnotu. o V případě, že bylo zařízení vypnuto nebo vytaženo ze zásuvky, je nutno vyčkat nejméně po dobu 5 minut, než spotřebič a termostat znovu zapnete nebo připojíte k síťovému napájení. 9

10 Zapnutí spotřebiče a nastavení termostatu Chcete-li zařízení uvést do provozu, připojte je k síťovému napájení a nastavte termostat. Ovladač termostatu se nachází v horní části spotřebiče. o Termostat automaticky reguluje teplotu v mrazničce v závislosti na tom, na jakou hodnotu ovladač nastavíte: o Hodnota <0> znamená, že spotřebič nebude mrazit. Osvětlení však bude stále v provozu. o Pozice <1> znamená vyšší teplotu v mrazničce. o V pozici <4> získáte v mrazničce nižší teplotu. o Ideální je nastavit termostat na pozici mezi <2> a <3>. o Mraznička dokáže zmrazit na teplotu nižší než -18 stupňů. o Důležité: Na teplotu uvnitř mrazničky mají vliv okolní teplota v místnosti, teplota potravin, množství skladovaných výrobků a to, jak často otevíráte dvířka zařízení. o Při nastavení na maximum (pozice <4>) bude mraznička pro udržení nižší teploty potřebovat vyšší výkon. Není nutno nastavovat mrazničku na tuto hodnotu po delší dobu. Ovladač termostatu vraťte zpět mezi <2> a <3>. 10

11 Ovládací panel Kontrolka rychlého zmrazení (oranžová) se rozsvítí po stisku spínače rychlého zmrazení. Kontrolka nárůstu teploty (červená) - se rozsvítí, pokud spotřebič zjistí, že by rostoucí vnitřní teplota mohla poškodit uskladněné potraviny. Kontrolka napájení (zelená) rozsvítí se po připojení mrazničky k napájecí síti. Prostor mrazničky Prostor mrazničky je vhodný pro ukládání a mražení potravin. o Předtím než do mrazničky uložíte již zmražené potraviny nebo čerstvé potraviny určené ke zmražení, teplota v mrazničce musí dosahovat 18 C (nebo méně). o Mraznička dokáže naráz zmrazit pouze určité množství potravin. Neměli byste se pokoušet zmrazit více než 9 kg čerstvých potravin během 24 hodin. o Teplé potraviny musíte před zmražením nejprve zchladit. Pokud do mrazničky umístíte teplé potraviny, zvýšená vlhkost způsobí rychlejší namrzání mrazničky a vyšší spotřebu elektřiny. o Dodržujte pokyny výrobce potravin, pokud jde o maximální dobu skladování. o Rozmražené potraviny nesmějí být podruhé zmraženy. 11

12 Zmrazování čerstvých potravin o Pokud budete chtít zmrazit maximální množství potravin, uvedené výše, nastavte ovladač termostatu do pozice <4> už 24 hodin před zahájením mražení. o V případě menších množství potravin nastavte ovladač termostatu do pozice <4> cca 6 hodin před zahájením mražení. o Případně můžete použít funkci rychlého zmrazení (viz odstavec Rychlé zmrazení v tomto návodu). o Čerstvé potraviny by měly být zabaleny do neprodyšných nádob nebo obalů. To zajistí, že potraviny nevyschnou a neztratí svou chuť. Zajistí to také, že se chuť nepřenese na jiné potraviny. o Nedovolte, aby se čerstvé potraviny dotýkaly již zmrazených potravin. o Po 24 hodinách zkontrolujte, jestli jsou potraviny dostatečně zmrazené. Pokud ano, otočte termostat zpět do normální polohy (mezi polohou <3> a <4>). Tipy pro zmrazování o Pro uchovávání zmrazených potravin jsou vhodné sáčky do mrazničky, polyetylenové obaly, hliníkové folie (mimořádně tenké) a speciální nádoby určené ke zmrazování potravin. o Pro utěsnění sáčků a obalů je možné použít pásku, gumičky nebo plastové svorky. o Před utěsněním vhodného sáčku z něho vytlačte vzduch, což pomůže snadnějšímu zmrazení potravin. o Ploché balíčky se zmrazují mnohem snadněji. o Pokud zmrazujete tekutinu, neplňte nádobu až po okraj. Tekutina se při zmrazování rozpíná. o Neumísťujte do mrazáku láhve (skleněné láhve či plechovky) s tekutinami (především sycenými), protože by mohly během zmrazování prasknout. 12

13 Výroba kostek ledu o Misku na led naplňte vodou a vložte ji do mrazicího prostoru. o Poté, co voda zmrzne a přemění se v led, uvolněte ledové kostky zkroucením misky (podle obrázku). Rychlé zmrazení o Stiskněte spínač rychlého mražení, mraznička poběží trvale na maximální výkon. o Po stisku spínače rychlého zmrazení se rozsvítí oranžová kontrolka rychlého zmrazení. o Není nutno nastavovat ovladač termostatu. o Teplota v mrazničce bude klesat, až dosáhne své nejnižší hodnoty. o Potraviny určené ke zmrazení vložte do mrazničky. o Po zmrazení těchto potravin vypněte funkci rychlého zmrazení. Funkci rychlého zmrazení vypněte až po úplném zmrazení potravin. o Oranžová kontrolka rychlého zmrazení zhasne a spotřebič se vrátí do normálního pracovního režimu. o Důležité:Funkci rychlého zmrazení nenechávejte nikdy zapnutou déle než 24 hodin. 13

14 Tipy na úsporu energie při používání mrazničky Instalace: o Spotřebič nainstalujte na chladné místo. Pokud jej umístíte na místo s přímým slunečným zářením nebo hned vedle trouby či jiného zdroje tepla, jeho spotřeba energie může podstatně vzrůst. o Ujistěte se, že jsou splněny požadavky na správnou ventilaci spotřebiče. Nedostatečná ventilace může zvýšit spotřebu energie až o 15%. Čištění a údržba: o Pro zachování vysokého výkonu čistěte příležitostně cívky kondenzátoru. o Pravidelně spotřebič odmrazujte. Vytváření silné vrstvy ledu snižuje výkon spotřebiče. Odmrazovat byste měli, kdykoliv led dosáhne síly 5 mm. o Těsnění dveří umývejte teplou vodou nebo čisticím prostředkem, který nezanechává stopy. Neprodyšné těsnění dveří je velice důležité pro správný výkon spotřebiče. Použití: o Dvířka mrazničky neotvírejte opakovaně nebo častěji než je opravdu nutné. o Termostat nenastavujte na příliš nízkou teplotu. Změna teploty o pouhý jeden stupeň může navýšit spotřebu energie až o 5%. Pro kontrolu teploty použijte teploměr. o Provozní teplota mrazničky by měla být mezi 15 až - 18 C. o Před uložením jídla do mrazničky jej nechte dostatečně vychladnout (ale nevystavujte jej příliš dlouho pokojové teplotě). o V mrazničce by mělo být jídlo volně uloženo, nemělo by být namačkáno na sebe, dokud není kompletně zmrzlé. o Pokud odjíždíte na delší dobu, vypněte spotřebič, vyprázdněte jej a vyčistěte. Dvířka nechte pootevřená. o Pokud máte druhý spotřebič, který aktuálně nepoužíváte, ujistěte se, že jej skladujete vypnutý s pootevřenými dvířky, dokud jej znovu nepoužijete. 14

15 Čištění a údržba Varování: Před čištěním spotřebiče se ujistěte, zda je odpojen od síťového napájení. o Při čištění spotřebič nepolévejte ani nestříkejte vodou. o Prostor mrazničky je nutno pravidelně čistit roztokem jedlé sody rozpuštěné ve vlažné vodě. o Příslušenství omývejte zvlášť mýdlovou vodou. Nemyjte ho v myčce na nádobí. o K čištění nepoužívejte abrazivní prostředky, saponáty nebo mýdla. o Po omytí spotřebič otřete vlhkou tkaninou, a poté jej důkladně osušte. o Po očištění zařízení si osušte ruce, a poté spotřebič znovu připojte k síťovému napájení. Odmrazování mrazničky Námrazu, která se vytváří v mrazničce, je třeba pravidelně odstraňovat. Pro odstranění námrazy můžete použít plastovou škrabku. o Důležité: Mrazničku je nutno alespoň 2x ročně odmrazit. To, kolikrát je třeba mrazničku odmrazit, záleží na nastavení termostatu a množství zmrazovaných a uskladněných potravin. o Den před odmrazením nastavte ovladač termostatu do pozice <4>. Tím se zajistí řádné zmrazení všech uskladněných potravin. o Během odmrazování spotřebiče z něj vyjměte potraviny, zabalte je do několika vrstev papíru a uložte na chladné místo. Zvýšení teploty potravin zkrátí jejich možnou dobu skladování a měly by být tedy zkonzumovány v relativně krátké době. o Pokud už mraznička zahájila odmrazování, nevkládejte do ní potraviny. 15

16 o Nastavte termostat do polohy <0> a odpojte spotřebič z elektrické sítě. o Dveře mrazničky ponechte otevřené. Pro urychlení odmražení můžete do mrazničky vložit nádobu s horkou vodou. o Vodu z rozmraženého ledu můžete na dně prostoru mrazničky vytírat houbou. o Důležité: Na podlahu před mrazničku položte starou utěrku pro případ, že by na podlahu vytekla voda z roztátého ledu. o Po roztátí veškerého namraženého ledu pečlivě vysušte vnitřek mrazničky. Pokud to neuděláte, začne se velice rychle po opětovném zapnutí spotřebiče vytvářet nová námraza. o Spotřebič odpojte z elektrické sítě suchýma rukama. Ovladač termostatu nastavte na 24 hodin do pozice <4>, pak jej vraťte do normální pozice mezi <2> a <3>. o Před uplynutím této 24hodinové doby nevkládejte do mrazničky žádné čerstvé potraviny určené ke zmrazení. o Neodmrazujte spotřebič s použitím jiných elektrických spotřebičů (např. vysoušeč vlasů). K odstraňování námrazu mrazničky nepoužívejte ostré kovové předměty, protože byste tak mohli poškodit chladicí systém. 16

17 Instalace Upozornění: Před instalací a využitím spotřebiče si přečtěte všechny příslušné pokyny a ujistěte se, že se hodnoty napětí (V) a frekvence (Hz) uváděné na typovém štítku shodují s napětím a frekvencí využívanými ve Vaší domácnosti. Typový štítek naleznete na levém předním okraji uvnitř spotřebiče. Výrobce odmítá jakoukoli odpovědnost v případě, že elektromontér nedodrží všechny platné předpisy pro ochranu před elektrickým úrazem, které jsou nutné pro normální používání a správný provoz elektrického systému. Připojení k elektrické síti Vaše mraznička je určená pro trvalou instalaci. o Spotřebič se dodává s připojenou 16 A zástrčkou. Bude-li v budoucnu v zástrčce zapotřebí vyměnit pojistku, je nutno použít 16A pojistku. o Vodiče v síťovém kabelu mají následující barvy: Hnědá Modrá Žlutozelený Fáze Nula Uzemnění o Jelikož barvy síťových vodičů nemusí odpovídat barevnému značení, které identifikuje svorky ve vaší rozvodné skříňce, pokračujte prosím následovně: - Hnědý vodič musí být připojen ke svorce označené "L" (fáze) nebo zbarvené červeně. - Modrý vodič musí být připojen ke svorce označené "N" (nulový), nebo zbarvené černě. - Žlutozelený vodič musí být připojen ke svorce označené "E" (uzemnění), nebo označené symbolem země, nebo zbarvené žlutozeleně. o Po dokončení elektrického připojení nesmí z vodičů vyčnívat žádná lanka, ani nesmí být vodiče naříznuté. Upínka kabelu musí být nasazena přes vnější plášť kabelu. 17

18 Umístění o Doporučujeme spotřebič nainstalovat výhradně v místě, na němž okolní teplota odpovídá klimatické třídě uváděné na typovém štítku zařízení. Nebude-li okolní teplota v rozmezích uváděných níže, nemusí spotřebič náležitě fungovat. Klimatická Vhodná teplota okolního třída prostředí SN C N C o Spotřebič nevystavujte přímému slunečnímu záření ani dlouhodobému působení horka nebo extrémních teplot (např. u topných těles nebo ohřívačů vody). o Dvířka se musejí zcela a volně otevírat. o Zařízení je nutno umístit tak, aby přístup k uskladněným potravinám nebyl omezen. o Ověřte, zda je k dispozici síťová zásuvka, k níž bude přístup i po namontování spotřebiče. Změna strany zavěšení dvířek o Tento postup JE NUTNO provést dříve, než ke spotřebiči připevníte nábytková dvířka. o Jakékoli součásti, které při změně strany zavěšení dvířek ze spotřebiče vyjmete, je nutno uchovat pro pozdější použití. o Varování: Buďte obezřetní při rozevírání pantů. Jsou ostré a při přiskřípnutí rukou hrozí nebezpečí poranění. Nářadí, které budete potřebovat: Šroubovák, plochý šroubovák 18

19 o Povolte pojistný šroub (1) na spotřebiči a poté opatrně vysaďte dveře spotřebiče. o Dveře spotřebiče uložte na měkký povrch, aby se nepoškodily. o Odstraňte krytky (3). o Vložte pojistné šrouby (1) na druhou stranu spotřebiče oproti původní. Tyto šrouby částečně, nikoliv zcela, utáhněte. o Uvolněte šrouby (2), držící dveře, pak navzájem zaměňte umístění horního a spodního závěsu (podle obrázku na str. 18). o Zavěste dveře spotřebiče a poté pevně utáhněte pojistné šrouby (1) a pojistné šrouby dveří (2). o Vložte krytky (3) do otvorů, které nyní zůstaly odkryté na pravé straně spotřebiče. 19

20 Důležité: Po dokončení změny stran otevírání dveří spotřebiče zkontrolujte, jestli se dveře otevírají a zavírají správně bez zablokování. Po otočení strany otevírání dveří, zkontrolujte těsnění ve dveřích mrazničky. Těsnění musí být složené, aby nevznikaly mezery mezi těsněním a vnitřkem spotřebiče. o Těsnění dveří musí řádně přiléhat po celém obvodu. o Pokud těsnění dveří řádně nepřiléhá, proveďte některý z následujících kroků: - Použít teplý, vlhký hadr a upravovat těsnění, dokud dokonale nepřilne po celém obvodu dveří mrazničky. NEBO - Použít vysoušeč vlasů a opatrně (na nejnižší teplotu) nahřát místa, kde těsnění dostatečně nepřilnulo. Teplo zajistí, že těsnění bude poddajnější, a to vám umožní upravit ho do správné polohy. DŮLEŽITÉ: TĚSNĚNÍ DVEŘÍ ZAHŘÍVEJTE POUZE NA NEJNIŽŠÍ TEPLOTU A PO KRÁTKOU DOBU. V OPAČNÉM PŘÍPADĚ HROZÍ POŠKOZENÍ TĚSNĚNÍ DVEŘÍ, NA KTERÉ NELZE UPLATNIT VÝMĚNU ZDARMA V RÁMCI ZÁRUKY. Rozměry otvoru pro vestavění Obrázek naproti ukazuje rozměry otvoru, do něhož lze zařízení nainstalovat. 20

21 o Spotřebič musí stát na rovném povrchu. Jakoukoli nerovnost podlahy lze kompenzovat pomocí vyrovnávacích nožek. Úprava soklu Po namontování lze ke spotřebiči připevnit sokl, jímž se zařízení sladí s příslušnými kuchyňskými skříňkami. o Odmontujte mřížku na spodní části spotřebiče tak, že odšroubujete šrouby na obou stranách mřížky a poté mřížku vytáhnete směrem k sobě. o K seřízení výšky nastavitelných nožiček použijte francouzský klíč. o Pokud je výška otvoru 820 mm, pak musíte nastavit nastavitelné nožičky na výšku 30 mm. o Pokud je výška otvoru 870 mm, pak musíte nastavit nastavitelné nožičky na výšku 50 mm. o Zařízení je nutno vyrovnat (slícovat) se spodní stranou pracovní desky a usadit. Důležité: V případě, že spotřebič nestojí rovně, může to mít vliv na funkci dvířek a jejich přiléhání. o Vložte sokl, a poté mřížku upevněte na původní místo. o Důležité: Vezměte prosím na vědomí, že musí být v soklu vyříznut odvětrávací otvor o správných rozměrech, viz obrázek výše. 21

22 Připevnění nábytkových dveří ke spotřebiči Přejete-li si, aby se dvířka mrazničky otevírala z druhé strany, změňte stranu zavěšení dvířek ještě před instalací spotřebiče. (Viz odstavec "Změna strany zavěšení dvířek".) Nářadí, které budete potřebovat: o metr o ostrou tužku o menší plochý šroubovák o maticový klíč Důležité: Doporučujeme, aby toto zařízení instalovaly dvě osoby. a) Vyšroubujte 2 závěsné šrouby v horní části dveří spotřebiče, poté vyjměte závěs dveří (1). b) Změřte šířku nábytkových dvířek. V polovině dvířek vyznačte na zadní straně bod, jímž povedete přímku směrem dolů. Namalujte čáru od vrchu nábytkových dvířek asi do jejich poloviny. o Nosný držák (1) umístěte na zadní stranu nábytkových dveří. o Střed nosného držáku musí být umístěn na čáře, kterou jste právě namalovali. Všimněte si polohy nosného držáku na obrázku výše, abyste namontovali nosný držák správně. 22

23 o Horní část nosného držáku musí být umístěna přibližně 15 mm od vrchu nábytkových dvířek. To zajistí 5 mm mezeru mezi vrchem nábytkových dvířek a spodní stranou pracovní desky. o Nosný držák upevněte k nábytkovým dvířkům pomocí dodaných šroubů a šroubováku. Šrouby je nutno řádně dotáhnout. c) Zavěste nábytková dvířka na dvířka spotřebiče, abyste se ujistili, že držáky na nosném držáku jsou na správném místě pro stavěcí šrouby. d) Pomocí šroubováku seřiďte mezeru ve spodní části stavěcích šroubů. Mezera musí být přibližně 9 mm (viz obrázek výše). 23

24 e) Spodní držák upevněte ke spodní části nábytkových dveří a spodní straně dveří spotřebiče (viz obrázek na předchozí straně). o Pomocí šroubů v horní a spodní části dveří spotřebiče je možné provést mírné seřízení polohy nábytkových dvířek. Toto seřízení byste měli provést, aby byla nábytková dvířka vyrovnaná. f) Položte krycí desku na spotřebič, aby zacvakla na své místo. g) Otevřete dveře spotřebiče. o Pomocí kopinatého vrtáku odpovídající velikosti vyvrtejte přes tři otvory v úchytce otvory do pracovní desky. Důležité: Je nutno použít vrták dle materiálu, z něhož je vyrobena pracovní deska. o Pomocí šroubů, které jsou součástí dodávky, upevněte úchytku ke spodní části pracovní desky. Důležité: Šrouby je nutno řádně dotáhnout. o Pokud je spotřebič nainstalován pod žulovou pracovní desku, použijte dodané svorky ve tvaru L pro zajištění mrazničky k boku skříňky. Použijte vhodně velký vrták k provrtání skrz tři otvory ve svorce do boku skříňky na opačné straně, než jsou umístěny panty. 24

25 o Oválné otvory spočívají na přední části spotřebiče přes pozice pantů, které se nepoužívají. Použijte dva šrouby k zajištění svorky k předku spotřebiče. Ověřte, zda lze dvířka bez obtíží otevírat a zavírat. Rovněž zkontrolujte, zda dvířka náležitě přiléhají. Odstraňování závad DŮLEŽITÉ: Pokud zjistíte, že mraznička nepracuje správně, tak předtím, než kontaktujete Servisní linku, se podívejte na popsané problémy a případná řešení. Zdá se, že mraznička nefunguje/do spotřebiče není přiváděn proud. o Zkontrolujte, zda je zástrčka řádně vložena do síťové zásuvky. o Ověřte, zda nebylo přerušeno síťové napájení (např. nedošlo k jeho výpadku nebo zda se nespálila pojistka). o Zkontrolujte, zda ovladač termostatu není nastaven na pozici vypnuto. o Ověřte, zda hodnota síťového napětí odpovídá napětí uváděnému na typovém štítku spotřebiče. Zdá se, že mraznička nevykazuje řádný výkon. o Zkontrolujte, zda spotřebič není přetížen a že v něm není vměstnáno příliš mnoho potravin. o Termostat je nastavený na příliš nízkou hodnotu. Ovladač termostatu otočte k vyšším hodnotám. o Ověřte, zda lze dvířka náležitě uzavřít a zda nezůstala omylem déle otevřena. o Zkontrolujte, zda je zajištěno náležité odvětrávání spotřebiče. Moje mraznička je hlučná. o Chladicí plyn, který cirkuluje v potrubí spotřebiče, může vydávat slabší zvuk, a to i v případě, že kompresor není v provozu. o V případě, že se hluk zvyšuje nebo v případě, že je spotřebič hlučnější než obvykle, ověřte, zda je zařízení náležitě usazeno a zda uvnitř spotřebiče nic nechrastí. 25

26 Na zadní stěně uvnitř mrazničky se vytvořil led. o Zkontrolujte, zda se zadní stěny uvnitř mrazničky nedotýkají nějaké potraviny. Důležité informace a závěrečná upozornění DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT. Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede. V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník. To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic. DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče. Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic nebo se obraťte na svého prodejce. Baumatic ČR spol. s r.o. Lípová Liberec 4 Tel:
