e) Připojení kabelů BEZDRÁTOVÁ KAMERA

Transkript

1 Bezdrátový digitální monitorovací DVR systém, 2,4 GHz Rozsah dodávky Vnitřní jednotka (DVR/monitor) Bezpečnostní kamera Anténa bezpečnostní kamery Montážní držák bezpečnostní kamery 2 x napájecí adaptér Montážní materiál AV kabel pro TV výstup monitoru CD s počítačovým softwarem pro přehrávání videa (Windows) Návod k obsluze Ideální umístění kamer, vnitřní jednotky a monitoru Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup bezdrátového digitálního monitorovacího DVR systému. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Účel použití Bezdrátový digitální monitorovací DVR systém je vybaven detektorem pohybu s funkcí vidění den/noc a je určen pro video střežení např. domovních vchodů, přístupových cest, atd. Obrazový a zvukový signál se z bezpečnostní kamery přenáší bezdrátově rádiovým signálem na jednotku, která je uvnitř domu (DVR/Monitor). Na vnitřní jednotce je možné pořizovat záznam na paměťovou kartu micro SD, nebo micro SDHC. Součásti dodávky jsou také napájecí adaptéry jak pro kameru, tak i pro vnitřní jednotku, kterými je systém napájen. Vnitřní jednotka a oba adaptéry nejsou vhodné pro venkovní použití a ani pro použití ve vlhkých místnostech. Bezpečnostní kamera je však vhodná pro venkovní instalaci a použití (IP66). Uvědomte si, že pokud používáte kameru pro sledování nebo nahrávání cizích osob bez jejich vědomí a souhlasu, vystavujete se sami trestnímu stíhání. Dodržujte opatření a předpisy země, ve které bezpečnostní kameru používáte. Obr. 1 Obr. 2 Vzdálenost mezi bezpečnostní kamerou a zdrojem napájení by neměla být delší, než je délka napájecího kabelu adaptéru. Nepoužívejte žádné prodlužovací kabely (obr. 1). Do zdi vyvrtejte otvor s průměrem 15 mm pro vedení kabelu z kamery do vnitřního prostoru (obr. 2). Instalace a) Upozornění Nikdy nevystavujte zařízení vysokým teplotám. Vnitřní jednotku neinstalujte poblíž radiátorů. Vnitřní jednotka a napájecí adaptéry se musí používat pouze v suchých místnostech. Bezpečnostní kamera se smí používat také ve venkovním prostoru. Nesmí se však provozovat pod vodou, nebo ve vodě. Nevystavujte bezpečnostní kameru ani přímému slunečnímu světlu a otřesům. Bezpečnostní kameru a vnitřní jednotku instalujte na dobře větraných místech. Bezpečnostní kamera ani vnitřní jednotka se nesmí otvírat. V případě potřeby můžete paměťovou micro SD kartu s kapacitou 2 GB, která je součástí dodávky, nahradit jinou micro SD kartou s kapacitou až do 4 GB, nebo jinou micro SDHC kartou s kapacitou až do 32 GB. b) Poloha bezpečnostní kamery Nesměrujte bezpečnostní kameru (kamery) přímo proti slunci, stromům, keřům a větvím, které se pohybují ve větru, protože by se mohl aktivovat detektor pohybu a mohlo by dojít k nechtěnému spuštění video záznamu. Systém nabízí funkci "maskování", která dovoluje vyjmout určité oblasti obrazu nahrávaného bezpečnostní kamerou z detekce pohybu.

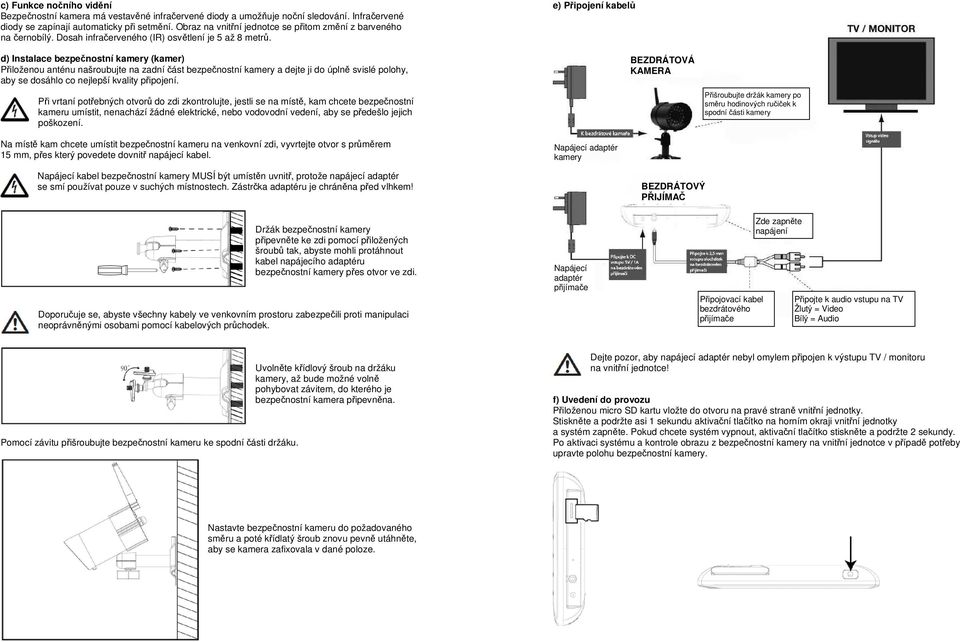

2 c) Funkce nočního vidění Bezpečnostní kamera má vestavěné infračervené diody a umožňuje noční sledování. Infračervené diody se zapínají automaticky při setmění. Obraz na vnitřní jednotce se přitom změní z barveného na černobílý. Dosah infračerveného (IR) osvětlení je 5 až 8 metrů. d) Instalace bezpečnostní kamery (kamer) Přiloženou anténu našroubujte na zadní část bezpečnostní kamery a dejte ji do úplně svislé polohy, aby se dosáhlo co nejlepší kvality připojení. Při vrtaní potřebných otvorů do zdi zkontrolujte, jestli se na místě, kam chcete bezpečnostní kameru umístit, nenachází žádné elektrické, nebo vodovodní vedení, aby se předešlo jejich poškození. Na místě kam chcete umístit bezpečnostní kameru na venkovní zdi, vyvrtejte otvor s průměrem 15 mm, přes který povedete dovnitř napájecí kabel. e) Připojení kabelů Napájecí adaptér kamery BEZDRÁTOVÁ KAMERA Přišroubujte držák kamery po směru hodinových ručiček k spodní části kamery Napájecí kabel bezpečnostní kamery MUSÍ být umístěn uvnitř, protože napájecí adaptér se smí používat pouze v suchých místnostech. Zástrčka adaptéru je chráněna před vlhkem! Držák bezpečnostní kamery připevněte ke zdi pomocí přiložených šroubů tak, abyste mohli protáhnout kabel napájecího adaptéru bezpečnostní kamery přes otvor ve zdi. Doporučuje se, abyste všechny kabely ve venkovním prostoru zabezpečili proti manipulaci neoprávněnými osobami pomocí kabelových průchodek. Napájecí adaptér přijímače BEZDRÁTOVÝ PŘIJÍMAČ Připojovací kabel bezdrátového přijímače Zde zapněte napájení Připojte k audio vstupu na TV Žlutý = Video Bílý = Audio Pomocí závitu přišroubujte bezpečnostní kameru ke spodní části držáku. Uvolněte křídlový šroub na držáku kamery, až bude možné volně pohybovat závitem, do kterého je bezpečnostní kamera připevněna. Dejte pozor, aby napájecí adaptér nebyl omylem připojen k výstupu TV / monitoru na vnitřní jednotce! f) Uvedení do provozu Přiloženou micro SD kartu vložte do otvoru na pravé straně vnitřní jednotky. Stiskněte a podržte asi 1 sekundu aktivační tlačítko na horním okraji vnitřní jednotky a systém zapněte. Pokud chcete systém vypnout, aktivační tlačítko stiskněte a podržte 2 sekundy. Po aktivaci systému a kontrole obrazu z bezpečnostní kamery na vnitřní jednotce v případě potřeby upravte polohu bezpečnostní kamery. Nastavte bezpečnostní kameru do požadovaného směru a poté křídlatý šroub znovu pevně utáhněte, aby se kamera zafixovala v dané poloze.

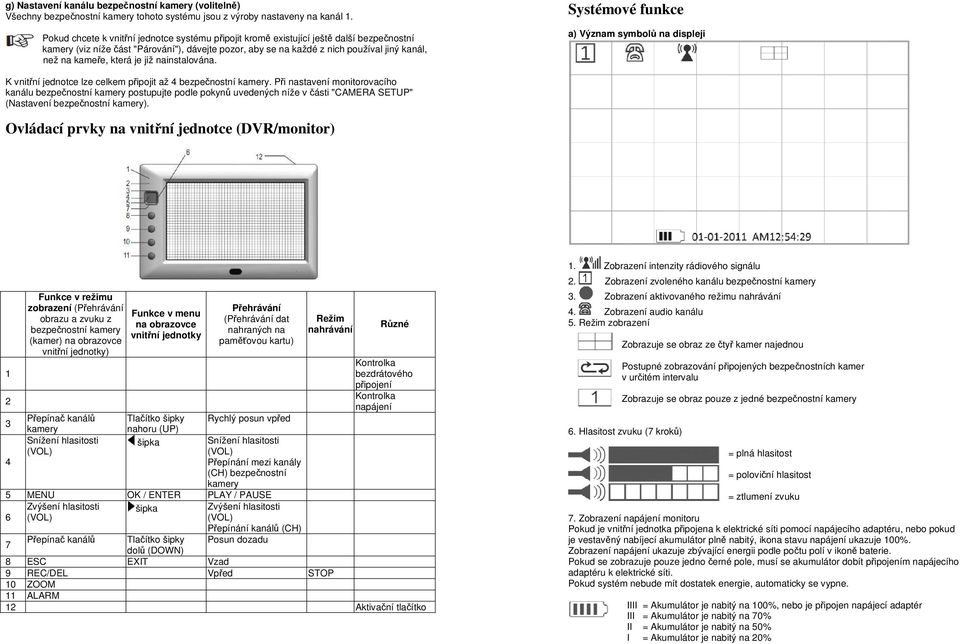

3 g) Nastavení kanálu bezpečnostní kamery (volitelně) Všechny bezpečnostní kamery tohoto systému jsou z výroby nastaveny na kanál 1. Pokud chcete k vnitřní jednotce systému připojit kromě existující ještě další bezpečnostní kamery (viz níže část "Párování"), dávejte pozor, aby se na každé z nich používal jiný kanál, než na kameře, která je již nainstalována. Systémové funkce a) Význam symbolů na displeji K vnitřní jednotce lze celkem připojit až 4 bezpečnostní kamery. Při nastavení monitorovacího kanálu bezpečnostní kamery postupujte podle pokynů uvedených níže v části "CAMERA SETUP" (Nastavení bezpečnostní kamery). Ovládací prvky na vnitřní jednotce (DVR/monitor) Funkce v režimu zobrazení (Přehrávání obrazu a zvuku z bezpečnostní kamery (kamer) na obrazovce vnitřní jednotky) Přepínač kanálů kamery Snížení hlasitosti (VOL) Funkce v menu na obrazovce vnitřní jednotky Tlačítko šipky nahoru (UP) šipka Přehrávání (Přehrávání dat nahraných na paměťovou kartu) Rychlý posun vpřed Snížení hlasitosti (VOL) Přepínání mezi kanály (CH) bezpečnostní kamery Režim nahrávání Různé Kontrolka bezdrátového připojení Kontrolka napájení 5 MENU OK / ENTER PLAY / PAUSE 6 Zvýšení hlasitosti (VOL) šipka Zvýšení hlasitosti (VOL) Přepínání kanálů (CH) 7 Přepínač kanálů Tlačítko šipky Posun dozadu dolů (DOWN) 8 ESC EXIT Vzad 9 REC/DEL Vpřed STOP 10 ZOOM 11 ALARM 12 Aktivační tlačítko 1. Zobrazení intenzity rádiového signálu 2. Zobrazení zvoleného kanálu bezpečnostní kamery 3. Zobrazení aktivovaného režimu nahrávání 4. Zobrazení audio kanálu 5. Režim zobrazení Zobrazuje se obraz ze čtyř kamer najednou Postupné zobrazování připojených bezpečnostních kamer v určitém intervalu Zobrazuje se obraz pouze z jedné bezpečnostní kamery 6. Hlasitost zvuku (7 kroků) = plná hlasitost = poloviční hlasitost = ztlumení zvuku 7. Zobrazení napájení monitoru Pokud je vnitřní jednotka připojena k elektrické síti pomocí napájecího adaptéru, nebo pokud je vestavěný nabíjecí akumulátor plně nabitý, ikona stavu napájení ukazuje 100%. Zobrazení napájení ukazuje zbývající energii podle počtu polí v ikoně baterie. Pokud se zobrazuje pouze jedno černé pole, musí se akumulátor dobít připojením napájecího adaptéru k elektrické síti. Pokud systém nebude mít dostatek energie, automaticky se vypne. IIII = Akumulátor je nabitý na 100%, nebo je připojen napájecí adaptér III = Akumulátor je nabitý na 70% II = Akumulátor je nabitý na 50% I = Akumulátor je nabitý na 20%

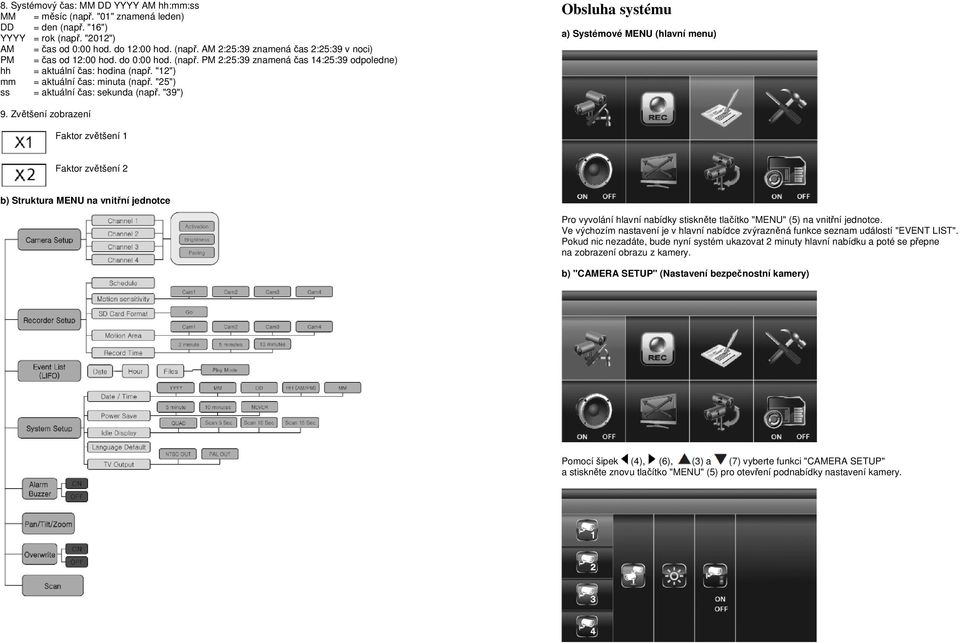

4 8. Systémový čas: MM DD YYYY AM hh:mm:ss MM = měsíc (např. "01" znamená leden) DD = den (např. "16") YYYY = rok (např. "2012") AM = čas od 0:00 hod. do 12:00 hod. (např. AM 2:25:39 znamená čas 2:25:39 v noci) PM = čas od 12:00 hod. do 0:00 hod. (např. PM 2:25:39 znamená čas 14:25:39 odpoledne) hh = aktuální čas: hodina (např. "12") mm = aktuální čas: minuta (např. "25") ss = aktuální čas: sekunda (např. "39") Obsluha systému a) Systémové MENU (hlavní menu) 9. Zvětšení zobrazení Faktor zvětšení 1 Faktor zvětšení 2 b) Struktura MENU na vnitřní jednotce Pro vyvolání hlavní nabídky stiskněte tlačítko "MENU" (5) na vnitřní jednotce. Ve výchozím nastavení je v hlavní nabídce zvýrazněná funkce seznam událostí "EVENT LIST". Pokud nic nezadáte, bude nyní systém ukazovat 2 minuty hlavní nabídku a poté se přepne na zobrazení obrazu z kamery. b) "CAMERA SETUP" (Nastavení bezpečnostní kamery) Pomocí šipek (4), (6), (3) a (7) vyberte funkci "CAMERA SETUP" a stiskněte znovu tlačítko "MENU" (5) pro otevření podnabídky nastavení kamery.

5 Pomocí šipek (3) a (7) vyberte bezpečnostní kameru (1-4), kterou chcete nastavit. Šipkou (6) zvolte následující nastavení: "PAIRING" (párování - registrace bezpečnostní kamery) "BRIGHTNESS" (nastavení jasu obrazu z kamery) "CAMERA ON/OFF" (zapnutí a vypnutí kanálu bezpečnostní kamery) ON - OFF (zapnutí a vypnutí bezpečnostní kamery) "PÁROVÁNÍ" (připojení bezpečnostní kamery k vnitřní jednotce) Pokud chcete k vnitřní jednotce připojit kromě kamery, která je součástí dodávky ještě další bezpečnostní kamery a spárovat je se systémem, ubezpečte se, že každá z nových kamer používá jiný kanál, než kamery, které jsou již nainstalovány. K vnitřní jednotce můžete připojit celkem až 4 bezpečnostní kamery. Pokud je zvýrazněná funkce "párování", stiskněte jedenkrát tlačítko "MENU" (5), aby se zahájilo párování mezi bezpečnostní kamerou a vnitřní jednotkou. Poté stiskněte tlačítko párování na konci kabelu kamery. Tlačítko se nachází v místě připojení napájecího adaptéru. Tlačítko párování Pomocí šipky (6) vyberte položku menu "ACTIVATE OR DEACTIVATE" pro zapnutí nebo vypnutí bezpečnostní kamery. Šipkami (3) a (7) buď zvolenou bezpečnostní kameru zapněte ("ON"), nebo vypněte ("OFF"). Pro zavření nabídky stiskněte tlačítko "ESC" (8). Zapnutí a vypnutí bezpečnostní kamery je možné pouze v případě, že kamera je správně zaregistrována na vnitřní jednotce. Více informací k této otázce najdete níže v části "Párování". LED kontrolka párování na bezpečnostní kameře jedenkrát blikne. Nepřetržité blikání LED kontrolky signalizuje, že probíhá přenos dat. Úspěšné propojení mezi bezpečnostní kamerou a vnitřní jednotkou systém potvrdí zobrazením slova "PAIRED" (spárováno) na vnitřní jednotce. Pokud se spojení bezpečnostní kamery a vnitřní jednotky nezdaří, systém ukáže na obrazovce chybovou zprávu "PAIRING FAILED" (spárování se nepovedlo). Pro zavření menu stiskněte tlačítko "ESC" (8). c) "RECORDER SETUP" (nastavení videorekordéru) "BRIGHTNESS" (nastavení jasu bezpečnostní kamery) Pomocí šipek (4), (6), (3) a (7) vyberte funkci "REC" a stiskněte znovu tlačítko "MENU" (5) pro vyvolání podnabídky nastavení rekordéru. "RECORD SCHEDULE" (časový rozvrh nahrávání) Pomocí šipky (6) vyberte funkci "BRIGHTNESS" (jas). Šipkami (3) a (7) upravte jas zobrazení obrazu z bezpečnostní kamery. Pro zavření menu stiskněte tlačítko "ESC" (8).

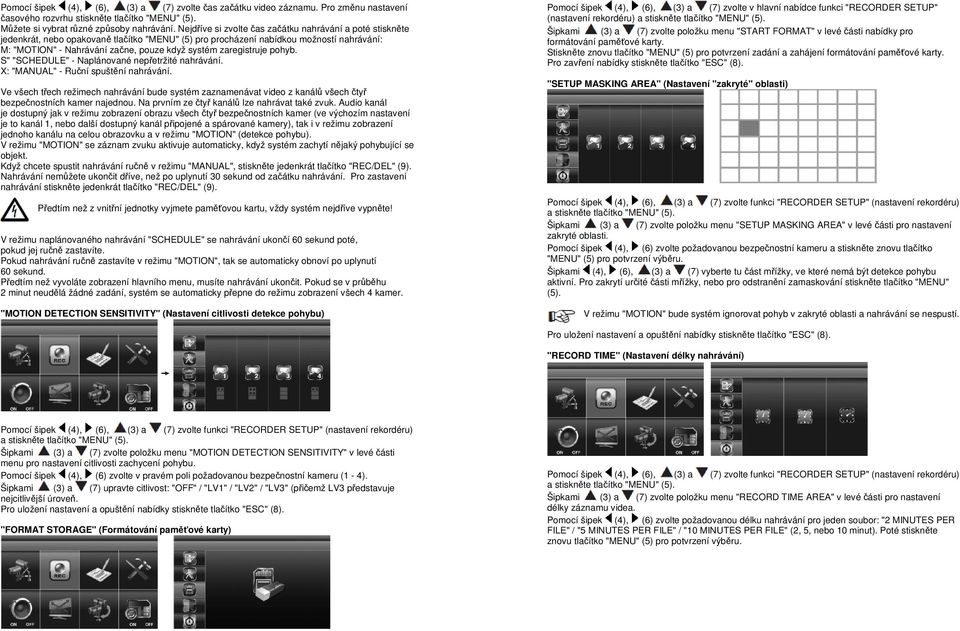

6 Pomocí šipek (4), (6), (3) a (7) zvolte čas začátku video záznamu. Pro změnu nastavení časového rozvrhu stiskněte tlačítko "MENU" (5). Můžete si vybrat různé způsoby nahrávání. Nejdříve si zvolte čas začátku nahrávání a poté stiskněte jedenkrát, nebo opakovaně tlačítko "MENU" (5) pro procházení nabídkou možností nahrávání: M: "MOTION" - Nahrávání začne, pouze když systém zaregistruje pohyb. S" "SCHEDULE" - Naplánované nepřetržité nahrávání. X: "MANUAL" - Ruční spuštění nahrávání. Ve všech třech režimech nahrávání bude systém zaznamenávat video z kanálů všech čtyř bezpečnostních kamer najednou. Na prvním ze čtyř kanálů lze nahrávat také zvuk. Audio kanál je dostupný jak v režimu zobrazení obrazu všech čtyř bezpečnostních kamer (ve výchozím nastavení je to kanál 1, nebo další dostupný kanál připojené a spárované kamery), tak i v režimu zobrazení jednoho kanálu na celou obrazovku a v režimu "MOTION" (detekce pohybu). V režimu "MOTION" se záznam zvuku aktivuje automaticky, když systém zachytí nějaký pohybující se objekt. Když chcete spustit nahrávání ručně v režimu "MANUAL", stiskněte jedenkrát tlačítko "REC/DEL" (9). Nahrávání nemůžete ukončit dříve, než po uplynutí 30 sekund od začátku nahrávání. Pro zastavení nahrávání stiskněte jedenkrát tlačítko "REC/DEL" (9). Předtím než z vnitřní jednotky vyjmete paměťovou kartu, vždy systém nejdříve vypněte! V režimu naplánovaného nahrávání "SCHEDULE" se nahrávání ukončí 60 sekund poté, pokud jej ručně zastavíte. Pokud nahrávání ručně zastavíte v režimu "MOTION", tak se automaticky obnoví po uplynutí 60 sekund. Předtím než vyvoláte zobrazení hlavního menu, musíte nahrávání ukončit. Pokud se v průběhu 2 minut neudělá žádné zadání, systém se automaticky přepne do režimu zobrazení všech 4 kamer. "MOTION DETECTION SENSITIVITY" (Nastavení citlivosti detekce pohybu) Pomocí šipek (4), (6), (3) a (7) zvolte v hlavní nabídce funkci "RECORDER SETUP" (nastavení rekordéru) a stiskněte tlačítko "MENU" (5). Šipkami (3) a (7) zvolte položku menu "START FORMAT" v levé části nabídky pro formátování paměťové karty. Stiskněte znovu tlačítko "MENU" (5) pro potvrzení zadání a zahájení formátování paměťové karty. Pro zavření nabídky stiskněte tlačítko "ESC" (8). "SETUP MASKING AREA" (Nastavení "zakryté" oblasti) Pomocí šipek (4), (6), (3) a (7) zvolte funkci "RECORDER SETUP" (nastavení rekordéru) a stiskněte tlačítko "MENU" (5). Šipkami (3) a (7) zvolte položku menu "SETUP MASKING AREA" v levé části pro nastavení zakryté oblasti. Pomocí šipek (4), (6) zvolte požadovanou bezpečnostní kameru a stiskněte znovu tlačítko "MENU" (5) pro potvrzení výběru. Šipkami (4), (6), (3) a (7) vyberte tu část mřížky, ve které nemá být detekce pohybu aktivní. Pro zakrytí určité části mřížky, nebo pro odstranění zamaskování stiskněte tlačítko "MENU" (5). V režimu "MOTION" bude systém ignorovat pohyb v zakryté oblasti a nahrávání se nespustí. Pro uložení nastavení a opuštění nabídky stiskněte tlačítko "ESC" (8). "RECORD TIME" (Nastavení délky nahrávání) Pomocí šipek (4), (6), (3) a (7) zvolte funkci "RECORDER SETUP" (nastavení rekordéru) a stiskněte tlačítko "MENU" (5). Šipkami (3) a (7) zvolte položku menu "MOTION DETECTION SENSITIVITY" v levé části menu pro nastavení citlivosti zachycení pohybu. Pomocí šipek (4), (6) zvolte v pravém poli požadovanou bezpečnostní kameru (1-4). Šipkami (3) a (7) upravte citlivost: "OFF" / "LV1" / "LV2" / "LV3" (přičemž LV3 představuje nejcitlivější úroveň. Pro uložení nastavení a opuštění nabídky stiskněte tlačítko "ESC" (8). "FORMAT STORAGE" (Formátování paměťové karty) Pomocí šipek (4), (6), (3) a (7) zvolte funkci "RECORDER SETUP" (nastavení rekordéru) a stiskněte tlačítko "MENU" (5). Šipkami (3) a (7) zvolte položku menu "RECORD TIME AREA" v levé části pro nastavení délky záznamu videa. Pomocí šipek (4), (6) zvolte požadovanou délku nahrávání pro jeden soubor: "2 MINUTES PER FILE" / "5 MINUTES PER FILE" / "10 MINUTES PER FILE" (2, 5, nebo 10 minut). Poté stiskněte znovu tlačítko "MENU" (5) pro potvrzení výběru.

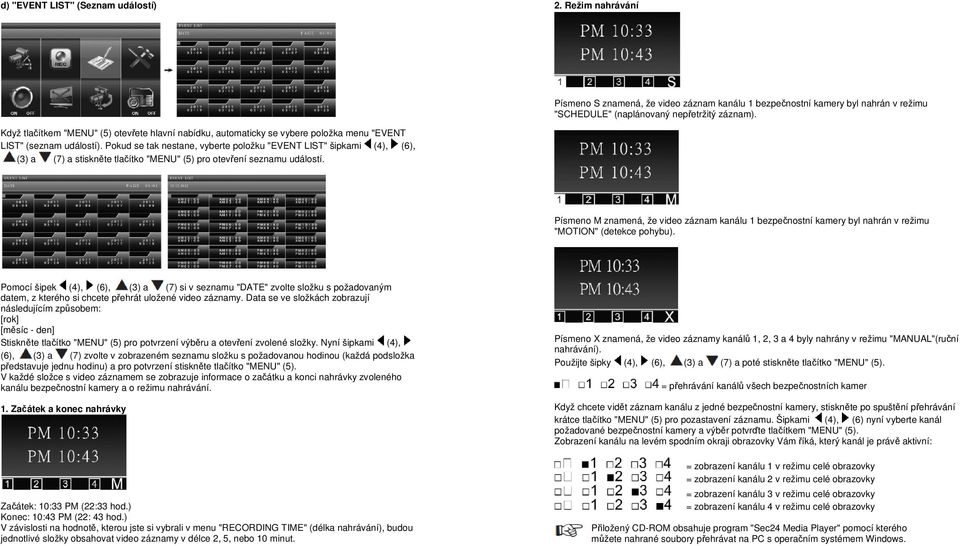

7 d) "EVENT LIST" (Seznam událostí) 2. Režim nahrávání Písmeno S znamená, že video záznam kanálu 1 bezpečnostní kamery byl nahrán v režimu "SCHEDULE" (naplánovaný nepřetržitý záznam). Když tlačítkem "MENU" (5) otevřete hlavní nabídku, automaticky se vybere položka menu "EVENT LIST" (seznam událostí). Pokud se tak nestane, vyberte položku "EVENT LIST" šipkami (4), (6), (3) a (7) a stiskněte tlačítko "MENU" (5) pro otevření seznamu událostí. Písmeno M znamená, že video záznam kanálu 1 bezpečnostní kamery byl nahrán v režimu "MOTION" (detekce pohybu). Pomocí šipek (4), (6), (3) a (7) si v seznamu "DATE" zvolte složku s požadovaným datem, z kterého si chcete přehrát uložené video záznamy. Data se ve složkách zobrazují následujícím způsobem: [rok] [měsíc - den] Stiskněte tlačítko "MENU" (5) pro potvrzení výběru a otevření zvolené složky. Nyní šipkami (4), (6), (3) a (7) zvolte v zobrazeném seznamu složku s požadovanou hodinou (každá podsložka představuje jednu hodinu) a pro potvrzení stiskněte tlačítko "MENU" (5). V každé složce s video záznamem se zobrazuje informace o začátku a konci nahrávky zvoleného kanálu bezpečnostní kamery a o režimu nahrávání. 1. Začátek a konec nahrávky Začátek: 10:33 PM (22:33 hod.) Konec: 10:43 PM (22: 43 hod.) V závislosti na hodnotě, kterou jste si vybrali v menu "RECORDING TIME" (délka nahrávání), budou jednotlivé složky obsahovat video záznamy v délce 2, 5, nebo 10 minut. Písmeno X znamená, že video záznamy kanálů 1, 2, 3 a 4 byly nahrány v režimu "MANUAL"(ruční nahrávání). Použijte šipky (4), (6), (3) a (7) a poté stiskněte tlačítko "MENU" (5). = přehrávání kanálů všech bezpečnostních kamer Když chcete vidět záznam kanálu z jedné bezpečnostní kamery, stiskněte po spuštění přehrávání krátce tlačítko "MENU" (5) pro pozastavení záznamu. Šipkami (4), (6) nyní vyberte kanál požadované bezpečnostní kamery a výběr potvrďte tlačítkem "MENU" (5). Zobrazení kanálu na levém spodním okraji obrazovky Vám říká, který kanál je právě aktivní: = zobrazení kanálu 1 v režimu celé obrazovky = zobrazení kanálu 2 v režimu celé obrazovky = zobrazení kanálu 3 v režimu celé obrazovky = zobrazení kanálu 4 v režimu celé obrazovky Přiložený CD-ROM obsahuje program "Sec24 Media Player" pomocí kterého můžete nahrané soubory přehrávat na PC s operačním systémem Windows.

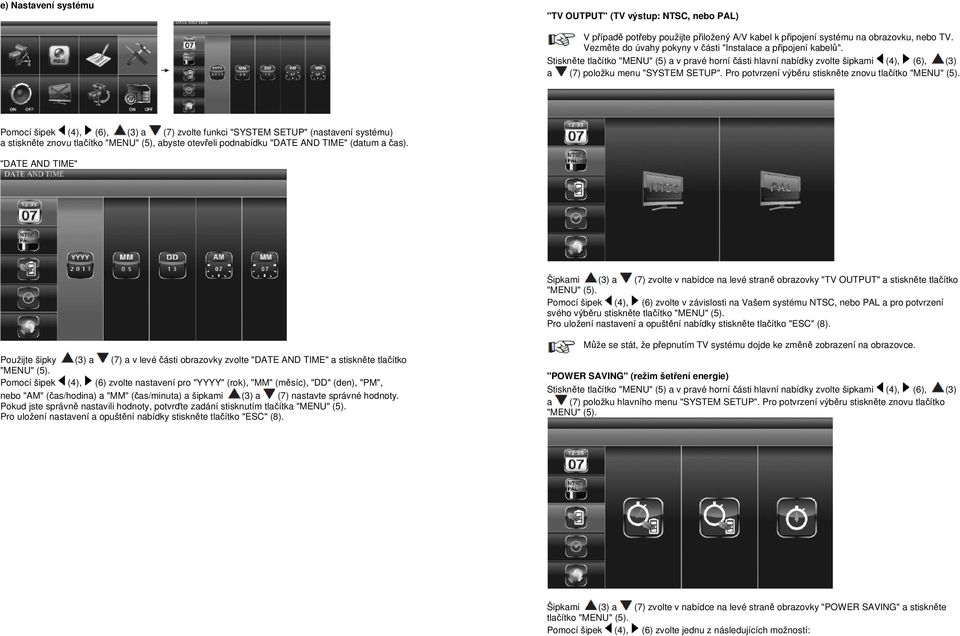

8 e) Nastavení systému "TV OUTPUT" (TV výstup: NTSC, nebo PAL) V případě potřeby použijte přiložený A/V kabel k připojení systému na obrazovku, nebo TV. Vezměte do úvahy pokyny v části "Instalace a připojení kabelů". Stiskněte tlačítko "MENU" (5) a v pravé horní části hlavní nabídky zvolte šipkami (4), (6), (3) a (7) položku menu "SYSTEM SETUP". Pro potvrzení výběru stiskněte znovu tlačítko "MENU" (5). Pomocí šipek (4), (6), (3) a (7) zvolte funkci "SYSTEM SETUP" (nastavení systému) a stiskněte znovu tlačítko "MENU" (5), abyste otevřeli podnabídku "DATE AND TIME" (datum a čas). "DATE AND TIME" Šipkami (3) a (7) zvolte v nabídce na levé straně obrazovky "TV OUTPUT" a stiskněte tlačítko "MENU" (5). Pomocí šipek (4), (6) zvolte v závislosti na Vašem systému NTSC, nebo PAL a pro potvrzení svého výběru stiskněte tlačítko "MENU" (5). Pro uložení nastavení a opuštění nabídky stiskněte tlačítko "ESC" (8). Použijte šipky (3) a (7) a v levé části obrazovky zvolte "DATE AND TIME" a stiskněte tlačítko "MENU" (5). Pomocí šipek (4), (6) zvolte nastavení pro "YYYY" (rok), "MM" (měsíc), "DD" (den), "PM", nebo "AM" (čas/hodina) a "MM" (čas/minuta) a šipkami (3) a (7) nastavte správné hodnoty. Pokud jste správně nastavili hodnoty, potvrďte zadání stisknutím tlačítka "MENU" (5). Pro uložení nastavení a opuštění nabídky stiskněte tlačítko "ESC" (8). Může se stát, že přepnutím TV systému dojde ke změně zobrazení na obrazovce. "POWER SAVING" (režim šetření energie) Stiskněte tlačítko "MENU" (5) a v pravé horní části hlavní nabídky zvolte šipkami (4), (6), (3) a (7) položku hlavního menu "SYSTEM SETUP". Pro potvrzení výběru stiskněte znovu tlačítko "MENU" (5). Šipkami (3) a (7) zvolte v nabídce na levé straně obrazovky "POWER SAVING" a stiskněte tlačítko "MENU" (5). Pomocí šipek (4), (6) zvolte jednu z následujících možností:

9 "MULTI CHANNELS IDLE DISPLAY" (Zobrazení na displeji v době, kdy neběží nahrávání a uživatel je nečinný) Touto možností se určuje provozní režim kanálu každé bezpečnostní kamery pro případ, že delší čas nezadáte do systému žádný vstup a že zároveň neběží žádné nahrávání. Stiskněte tlačítko "MENU" (5) a v pravé horní části hlavní nabídky zvolte šipkami (4), (6), (3) a (7) položku hlavního menu "SYSTEM SETUP". Pro potvrzení svého výběru stiskněte znovu tlačítko "MENU" (5). Šipkami (3) a (7) zvolte v nabídce na levé straně obrazovky "MULTI CHANNELS IDLE DISPLAY" a stiskněte tlačítko "MENU" (5). Obrazovka se vypne, pokud se v průběhu 5 minut neudělá žádné zadání. Pomocí šipek (4), (6) zvolte jednu z následujících možností: Obrazovka se vypne, pokud se v průběhu 10 minut neudělá žádné zadání. Režim 4 obrazovek: Obrazovka je rozdělena na čtyři části, v kterých se zobrazují obrázky z kanálů všech čtyř bezpečnostních kamer najednou. Obrazovka zůstává stále zapnuta. Pro potvrzení svého výběru stiskněte tlačítko "MENU" (5). Pro uložení nastavení a opuštění nabídky stiskněte tlačítko "ESC" (8).

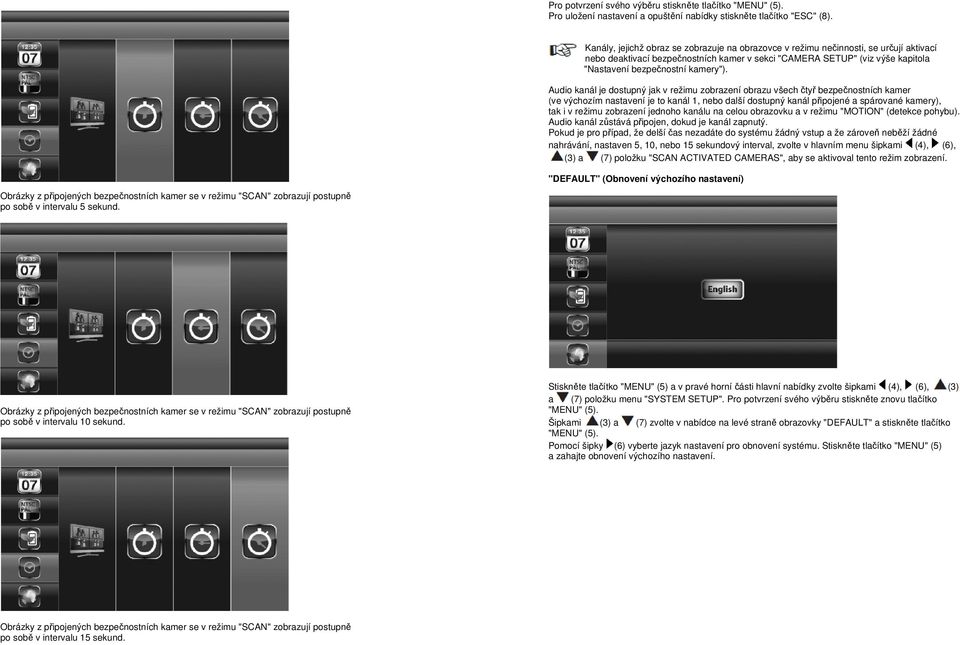

10 Pro potvrzení svého výběru stiskněte tlačítko "MENU" (5). Pro uložení nastavení a opuštění nabídky stiskněte tlačítko "ESC" (8). Kanály, jejichž obraz se zobrazuje na obrazovce v režimu nečinnosti, se určují aktivací nebo deaktivací bezpečnostních kamer v sekci "CAMERA SETUP" (viz výše kapitola "Nastavení bezpečnostní kamery"). Audio kanál je dostupný jak v režimu zobrazení obrazu všech čtyř bezpečnostních kamer (ve výchozím nastavení je to kanál 1, nebo další dostupný kanál připojené a spárované kamery), tak i v režimu zobrazení jednoho kanálu na celou obrazovku a v režimu "MOTION" (detekce pohybu). Audio kanál zůstává připojen, dokud je kanál zapnutý. Pokud je pro případ, že delší čas nezadáte do systému žádný vstup a že zároveň neběží žádné nahrávání, nastaven 5, 10, nebo 15 sekundový interval, zvolte v hlavním menu šipkami (4), (6), (3) a (7) položku "SCAN ACTIVATED CAMERAS", aby se aktivoval tento režim zobrazení. Obrázky z připojených bezpečnostních kamer se v režimu "SCAN" zobrazují postupně po sobě v intervalu 5 sekund. "DEFAULT" (Obnovení výchozího nastavení) Obrázky z připojených bezpečnostních kamer se v režimu "SCAN" zobrazují postupně po sobě v intervalu 10 sekund. Stiskněte tlačítko "MENU" (5) a v pravé horní části hlavní nabídky zvolte šipkami (4), (6), (3) a (7) položku menu "SYSTEM SETUP". Pro potvrzení svého výběru stiskněte znovu tlačítko "MENU" (5). Šipkami (3) a (7) zvolte v nabídce na levé straně obrazovky "DEFAULT" a stiskněte tlačítko "MENU" (5). Pomocí šipky (6) vyberte jazyk nastavení pro obnovení systému. Stiskněte tlačítko "MENU" (5) a zahajte obnovení výchozího nastavení. Obrázky z připojených bezpečnostních kamer se v režimu "SCAN" zobrazují postupně po sobě v intervalu 15 sekund.

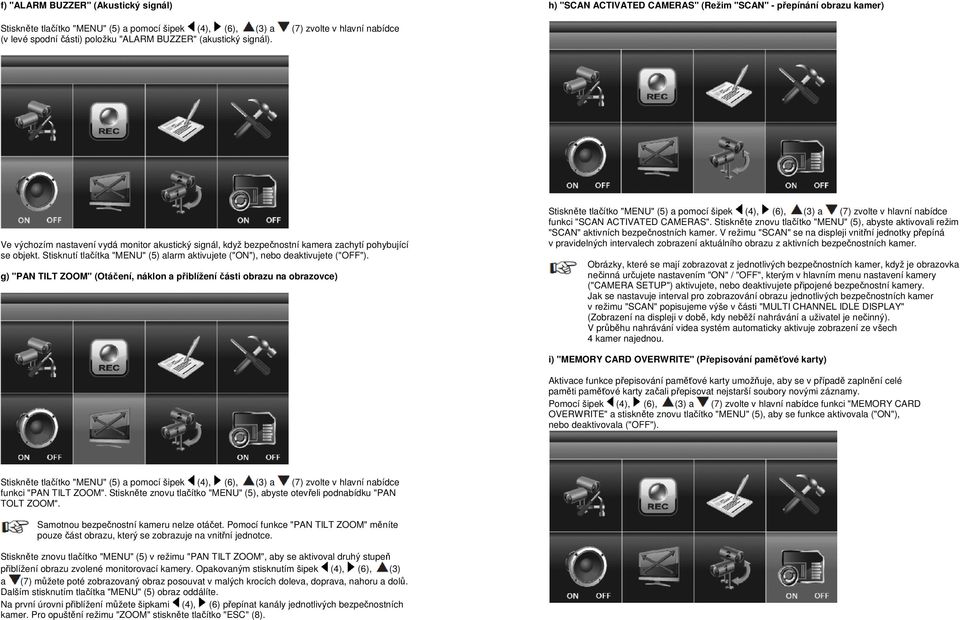

11 f) "ALARM BUZZER" (Akustický signál) h) "SCAN ACTIVATED CAMERAS" (Režim "SCAN" - přepínání obrazu kamer) Stiskněte tlačítko "MENU" (5) a pomocí šipek (4), (6), (3) a (7) zvolte v hlavní nabídce (v levé spodní části) položku "ALARM BUZZER" (akustický signál). Ve výchozím nastavení vydá monitor akustický signál, když bezpečnostní kamera zachytí pohybující se objekt. Stisknutí tlačítka "MENU" (5) alarm aktivujete ("ON"), nebo deaktivujete ("OFF"). g) "PAN TILT ZOOM" (Otáčení, náklon a přiblížení části obrazu na obrazovce) Stiskněte tlačítko "MENU" (5) a pomocí šipek (4), (6), (3) a (7) zvolte v hlavní nabídce funkci "SCAN ACTIVATED CAMERAS". Stiskněte znovu tlačítko "MENU" (5), abyste aktivovali režim "SCAN" aktivních bezpečnostních kamer. V režimu "SCAN" se na displeji vnitřní jednotky přepíná v pravidelných intervalech zobrazení aktuálního obrazu z aktivních bezpečnostních kamer. Obrázky, které se mají zobrazovat z jednotlivých bezpečnostních kamer, když je obrazovka nečinná určujete nastavením "ON" / "OFF", kterým v hlavním menu nastavení kamery ("CAMERA SETUP") aktivujete, nebo deaktivujete připojené bezpečnostní kamery. Jak se nastavuje interval pro zobrazování obrazu jednotlivých bezpečnostních kamer v režimu "SCAN" popisujeme výše v části "MULTI CHANNEL IDLE DISPLAY" (Zobrazení na displeji v době, kdy neběží nahrávání a uživatel je nečinný). V průběhu nahrávání videa systém automaticky aktivuje zobrazení ze všech 4 kamer najednou. i) "MEMORY CARD OVERWRITE" (Přepisování paměťové karty) Aktivace funkce přepisování paměťové karty umožňuje, aby se v případě zaplnění celé paměti paměťové karty začali přepisovat nejstarší soubory novými záznamy. Pomocí šipek (4), (6), (3) a (7) zvolte v hlavní nabídce funkci "MEMORY CARD OVERWRITE" a stiskněte znovu tlačítko "MENU" (5), aby se funkce aktivovala ("ON"), nebo deaktivovala ("OFF"). Stiskněte tlačítko "MENU" (5) a pomocí šipek (4), (6), (3) a (7) zvolte v hlavní nabídce funkci "PAN TILT ZOOM". Stiskněte znovu tlačítko "MENU" (5), abyste otevřeli podnabídku "PAN TOLT ZOOM". Samotnou bezpečnostní kameru nelze otáčet. Pomocí funkce "PAN TILT ZOOM" měníte pouze část obrazu, který se zobrazuje na vnitřní jednotce. Stiskněte znovu tlačítko "MENU" (5) v režimu "PAN TILT ZOOM", aby se aktivoval druhý stupeň přiblížení obrazu zvolené monitorovací kamery. Opakovaným stisknutím šipek (4), (6), (3) a (7) můžete poté zobrazovaný obraz posouvat v malých krocích doleva, doprava, nahoru a dolů. Dalším stisknutím tlačítka "MENU" (5) obraz oddálíte. Na první úrovni přiblížení můžete šipkami (4), (6) přepínat kanály jednotlivých bezpečnostních kamer. Pro opuštění režimu "ZOOM" stiskněte tlačítko "ESC" (8).

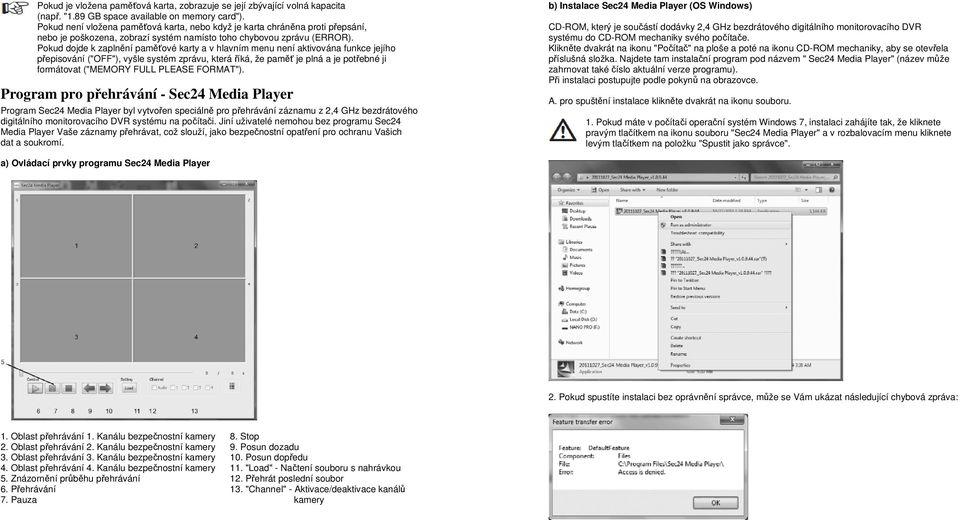

12 Pokud je vložena paměťová karta, zobrazuje se její zbývající volná kapacita (např. "1.89 GB space available on memory card"). Pokud není vložena paměťová karta, nebo když je karta chráněna proti přepsání, nebo je poškozena, zobrazí systém namísto toho chybovou zprávu (ERROR). Pokud dojde k zaplnění paměťové karty a v hlavním menu není aktivována funkce jejího přepisování ("OFF"), vyšle systém zprávu, která říká, že paměť je plná a je potřebné ji formátovat ("MEMORY FULL PLEASE FORMAT"). Program pro přehrávání - Sec24 Media Player Program Sec24 Media Player byl vytvořen speciálně pro přehrávání záznamu z 2,4 GHz bezdrátového digitálního monitorovacího DVR systému na počítači. Jiní uživatelé nemohou bez programu Sec24 Media Player Vaše záznamy přehrávat, což slouží, jako bezpečnostní opatření pro ochranu Vašich dat a soukromí. b) Instalace Sec24 Media Player (OS Windows) CD-ROM, který je součástí dodávky 2,4 GHz bezdrátového digitálního monitorovacího DVR systému do CD-ROM mechaniky svého počítače. Klikněte dvakrát na ikonu "Počítač" na ploše a poté na ikonu CD-ROM mechaniky, aby se otevřela příslušná složka. Najdete tam instalační program pod názvem " Sec24 Media Player" (název může zahrnovat také číslo aktuální verze programu). Při instalaci postupujte podle pokynů na obrazovce. A. pro spuštění instalace klikněte dvakrát na ikonu souboru. 1. Pokud máte v počítači operační systém Windows 7, instalaci zahájíte tak, že kliknete pravým tlačítkem na ikonu souboru "Sec24 Media Player" a v rozbalovacím menu kliknete levým tlačítkem na položku "Spustit jako správce". a) Ovládací prvky programu Sec24 Media Player 2. Pokud spustíte instalaci bez oprávnění správce, může se Vám ukázat následující chybová zpráva: 1. Oblast přehrávání 1. Kanálu bezpečnostní kamery 8. Stop 2. Oblast přehrávání 2. Kanálu bezpečnostní kamery 9. Posun dozadu 3. Oblast přehrávání 3. Kanálu bezpečnostní kamery 10. Posun dopředu 4. Oblast přehrávání 4. Kanálu bezpečnostní kamery 11. "Load" - Načtení souboru s nahrávkou 5. Znázornění průběhu přehrávání 12. Přehrát poslední soubor 6. Přehrávání 7. Pauza 13. "Channel" - Aktivace/deaktivace kanálů kamery

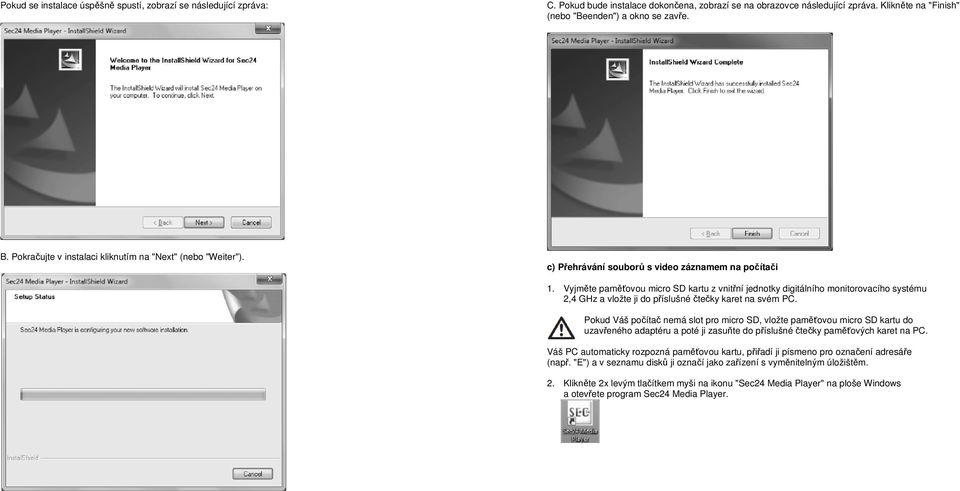

13 Pokud se instalace úspěšně spustí, zobrazí se následující zpráva: C. Pokud bude instalace dokončena, zobrazí se na obrazovce následující zpráva. Klikněte na "Finish" (nebo "Beenden") a okno se zavře. B. Pokračujte v instalaci kliknutím na "Next" (nebo "Weiter"). c) Přehrávání souborů s video záznamem na počítači 1. Vyjměte paměťovou micro SD kartu z vnitřní jednotky digitálního monitorovacího systému 2,4 GHz a vložte ji do příslušné čtečky karet na svém PC. Pokud Váš počítač nemá slot pro micro SD, vložte paměťovou micro SD kartu do uzavřeného adaptéru a poté ji zasuňte do příslušné čtečky paměťových karet na PC. Váš PC automaticky rozpozná paměťovou kartu, přiřadí ji písmeno pro označení adresáře (např. "E") a v seznamu disků ji označí jako zařízení s vyměnitelným úložištěm. 2. Klikněte 2x levým tlačítkem myši na ikonu "Sec24 Media Player" na ploše Windows a otevřete program Sec24 Media Player.

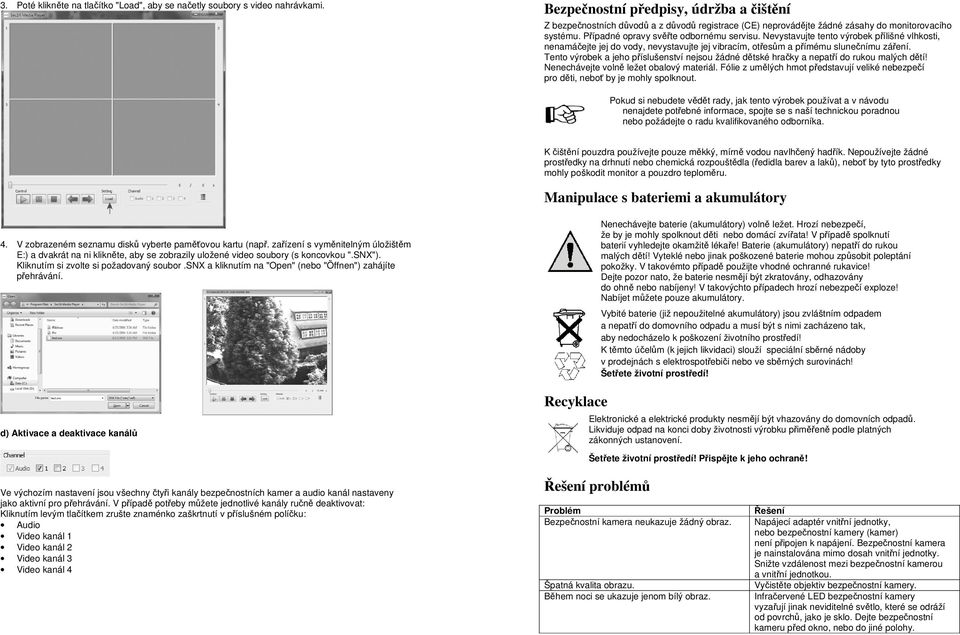

14 3. Poté klikněte na tlačítko "Load", aby se načetly soubory s video nahrávkami. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do monitorovacího systému. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit monitor a pouzdro teploměru. Manipulace s bateriemi a akumulátory 4. V zobrazeném seznamu disků vyberte paměťovou kartu (např. zařízení s vyměnitelným úložištěm E:) a dvakrát na ni klikněte, aby se zobrazily uložené video soubory (s koncovkou ".SNX"). Kliknutím si zvolte si požadovaný soubor.snx a kliknutím na "Open" (nebo "Öffnen") zahájíte přehrávání. d) Aktivace a deaktivace kanálů Recyklace Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Ve výchozím nastavení jsou všechny čtyři kanály bezpečnostních kamer a audio kanál nastaveny jako aktivní pro přehrávání. V případě potřeby můžete jednotlivé kanály ručně deaktivovat: Kliknutím levým tlačítkem zrušte znaménko zaškrtnutí v příslušném políčku: Audio Video kanál 1 Video kanál 2 Video kanál 3 Video kanál 4 Řešení problémů Problém Bezpečnostní kamera neukazuje žádný obraz. Špatná kvalita obrazu. Během noci se ukazuje jenom bílý obraz. Řešení Napájecí adaptér vnitřní jednotky, nebo bezpečnostní kamery (kamer) není připojen k napájení. Bezpečnostní kamera je nainstalována mimo dosah vnitřní jednotky. Snižte vzdálenost mezi bezpečnostní kamerou a vnitřní jednotkou. Vyčistěte objektiv bezpečnostní kamery. Infračervené LED bezpečnostní kamery vyzařují jinak neviditelné světlo, které se odráží od povrchů, jako je sklo. Dejte bezpečnostní kameru před okno, nebo do jiné polohy.

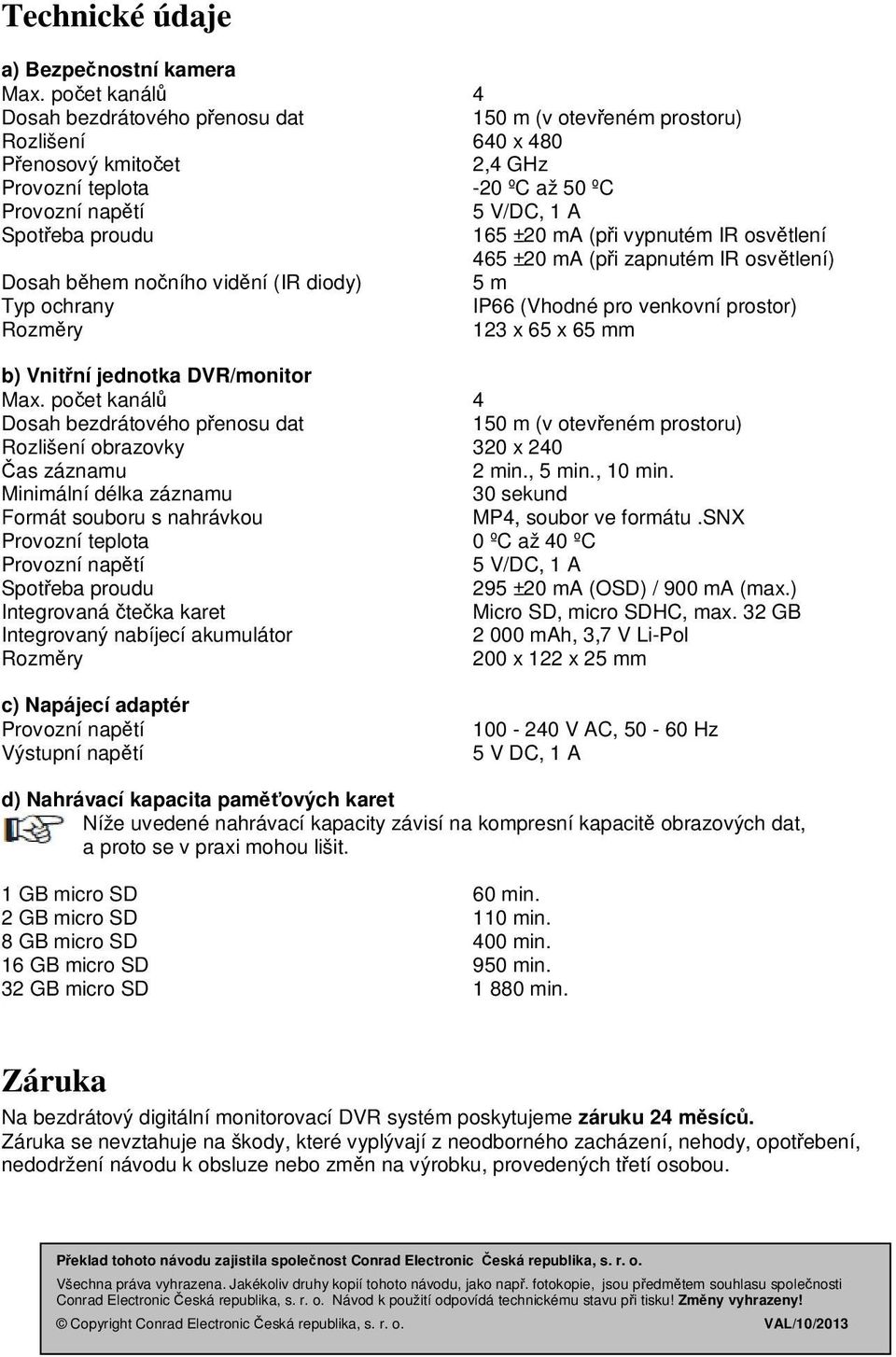

15 Technické údaje a) Bezpečnostní kamera Max. počet kanálů 4 Dosah bezdrátového přenosu dat 150 m (v otevřeném prostoru) Rozlišení 640 x 480 Přenosový kmitočet 2,4 GHz Provozní teplota -20 ºC až 50 ºC Provozní napětí 5 V/DC, 1 A Spotřeba proudu 165 ±20 ma (při vypnutém IR osvětlení 465 ±20 ma (při zapnutém IR osvětlení) Dosah během nočního vidění (IR diody) 5 m Typ ochrany IP66 (Vhodné pro venkovní prostor) Rozměry 123 x 65 x 65 mm b) Vnitřní jednotka DVR/monitor Max. počet kanálů 4 Dosah bezdrátového přenosu dat 150 m (v otevřeném prostoru) Rozlišení obrazovky 320 x 240 Čas záznamu 2 min., 5 min., 10 min. Minimální délka záznamu 30 sekund Formát souboru s nahrávkou MP4, soubor ve formátu.snx Provozní teplota 0 ºC až 40 ºC Provozní napětí 5 V/DC, 1 A Spotřeba proudu 295 ±20 ma (OSD) / 900 ma (max.) Integrovaná čtečka karet Micro SD, micro SDHC, max. 32 GB Integrovaný nabíjecí akumulátor mah, 3,7 V Li-Pol Rozměry 200 x 122 x 25 mm c) Napájecí adaptér Provozní napětí Výstupní napětí V AC, Hz 5 V DC, 1 A d) Nahrávací kapacita paměťových karet Níže uvedené nahrávací kapacity závisí na kompresní kapacitě obrazových dat, a proto se v praxi mohou lišit. 1 GB micro SD 60 min. 2 GB micro SD 110 min. 8 GB micro SD 400 min. 16 GB micro SD 950 min. 32 GB micro SD min. Záruka Na bezdrátový digitální monitorovací DVR systém poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/10/2013
