1 Odplyněná katexovaná vodivost Jednotka DCC1000Všechny druhy Jednotka DCC1000 Všechnyvodivosti druhy měření vodivosti měření Vypočtené ph a CO2 Grafy trendů Rychlejší zprovoznění zařízení Měření odplyněné katexované vodivosti Spolehlivé monitorování chemie energetických Untitled-1.indd :06:42

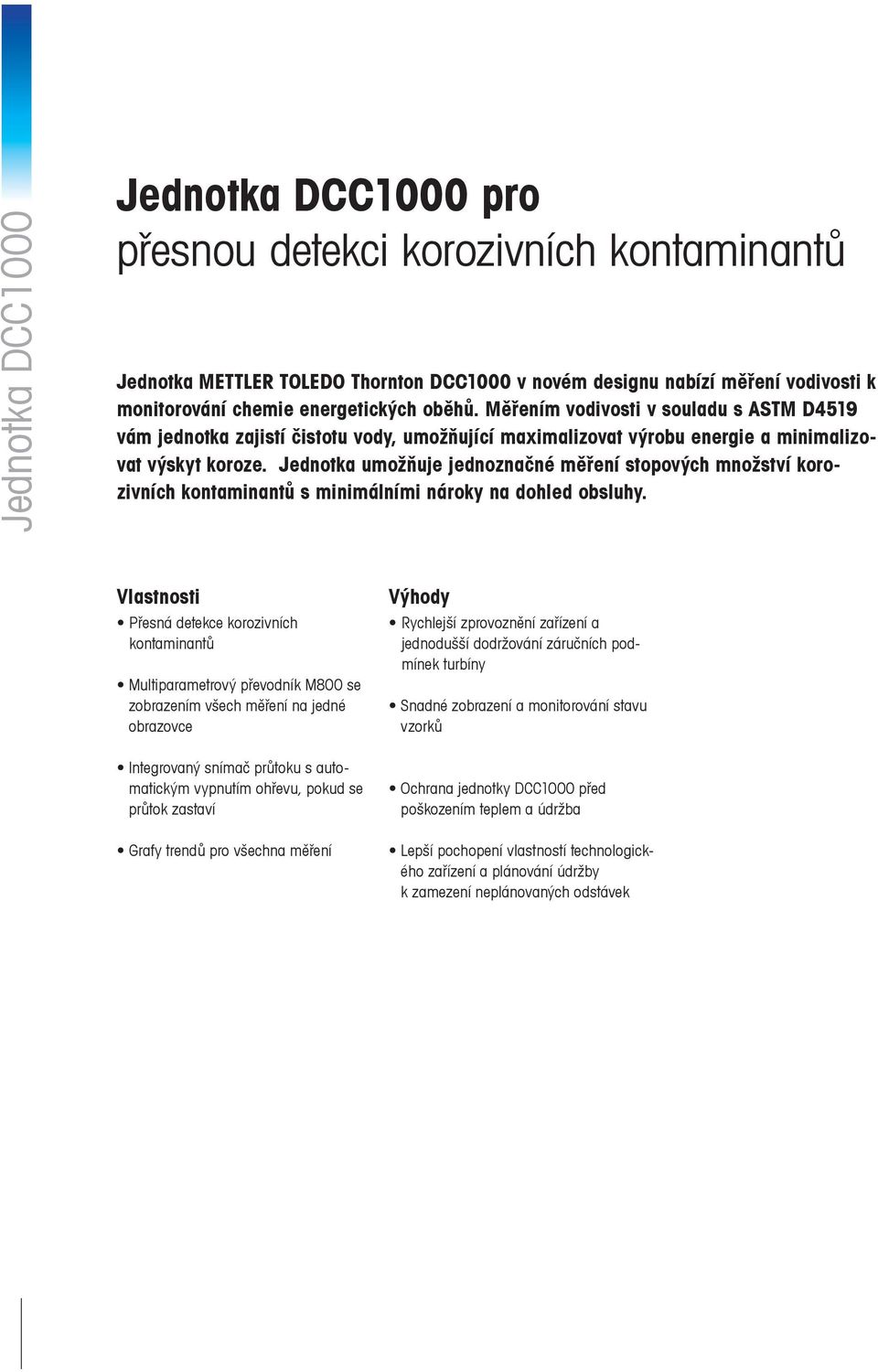

2 Jednotka DCC1000 Jednotka DCC1000 pro přesnou detekci korozivních kontaminantů Jednotka METTLER TOLEDO Thornton DCC1000 v novém designu nabízí měření vodivosti k monitorování chemie energetických oběhů. Měřením vodivosti v souladu s ASTM D4519 vám jednotka zajistí čistotu vody, umožňující maximalizovat výrobu energie a minimalizovat výskyt koroze. Jednotka umožňuje jednoznačné měření stopových množství korozivních kontaminantů s minimálními nároky na dohled obsluhy. Vlastnosti Přesná detekce korozivních kontaminantů Multiparametrový převodník M800 se zobrazením všech měření na jedné obrazovce Integrovaný snímač průtoku s automatickým vypnutím ohřevu, pokud se průtok zastaví Grafy trendů pro všechna měření Výhody Rychlejší zprovoznění zařízení a jednodušší dodržování záručních podmínek turbíny Snadné zobrazení a monitorování stavu vzorků Ochrana jednotky DCC1000 před poškozením teplem a údržba Lepší pochopení vlastností technologického zařízení a plánování údržby k zamezení neplánovaných odstávek

3 Oblasti použití Monitorování napájecí vody a páry během náběhu zařízení umožňuje přijmout nejvhodnější rozhodnutí při zvyšování provozního zatížení. Monitorováním specifické, katexované a odplyněné vodivosti dokáže technik docílit, aby kvalita vody byla vhodná pro spuštění technologického zařízení online. Monitorování kvality energetické páry zajišťuje dodržení limitů kontaminantů uvedených v záručních podmínkách turbíny. Odstraněním rušivých vlivů CO 2 a amoniaku lze pomocí odplyněné katexované vodivosti změřit úroveň kontaminantů, které zajímají výrobce turbín. Monitorování energetického kondenzátu může pomoci rozlišit vnikání vzduchu od úniku chladicí vody. Případné vnikání CO 2 do kondenzátu bude detekováno porovnáním katexované vodivosti s odplyněnou katexovanou vodivostí na DCC1000 Analyzátor M800 dokonce umožňuje načítání koncentrace CO 2 na základě tohoto rozdílu podle ASTM D4519.

4 Jednotka DCC1000 Jednotka DCC1000 pro detekci vodivosti a kontaminace Díky přesnému a spolehlivému měření vodivosti s použitím senzorů UniCond s ISM potvrdí jednotka DCC1000 čistotu vody, umožňující maximalizovat výrobu energie a minimalizovat výskyt koroze. Vodivost měření zásadního významu Měření vodivosti je metoda ke stanovení koncentrace jednotlivých rozpuštěných iontů přítomných ve vzorku vody. Ultračistá voda je velmi slabě ionizovaná s vodivostí pouhých 0,055 us/cm. I při velmi malém množství kontaminantu (například NaCl) vodivost výrazně vzroste. Tyto soli způsobují korozi a jejich množství je třeba sledovat k zajištění minimální tvorby koroze. Důležitost zjišťování korozivních kontaminantů Ke zvýšení vodivosti také dochází přidáním chemikálií pro úpravu vody, jako jsou amoniak nebo aminy, které nejsou korozivní. Tyto chemikálie, a tudíž jejich vliv na vodivost, se odstraňují v katexové koloně. Společně s korozivními kontaminanty a amoniakem může vzorek vody rovněž obsahovat oxid uhličitý, který není tak korozivní. Ten se projevuje při měření vodivosti a zastírá skutečnou vodivost způsobenou hlavními korozivními kontaminanty, např. chloridy a sírany. Použitím odplyněné katexované vodivosti k odstranění rušivého vlivu oxidu uhličitého lze získat přesnější obrázek množství chloridů a síranů (obr. 1). Obrázek 1: Typická reakce specifické, katexované a odplyněné katexované vodivosti

5 Optimalizovaný design k naplnění výzvy Jednotka DCC1000 využívá nejnovější technologii měření vodivosti k přesnému a spolehlivému měření vodivosti v každém stupni kondicionování vzorku s cílem pochopení chemie energetického cyklu (obr. 2). Senzory UniCond používané v DCC1000 jsou nejlepší pro měření vodivosti v čistých vodách, protože zajišťují největší přesnost detekce i na nejnižších úrovních kontaminace. Díky funkcím ISM, např. umístěním měřicího obvodu v blízkosti snímacích prvků a jako jejich neoddělitelné součásti, dokáže senzor UniCond zajistit vyšší přesnost a větší rozsah měření. Jednotka DCC1000 měří vodivost po průchodu katexovou kolonou i po odplynění, aby poskytla komplexní informace o různých kontaminantech ve vodě. Odplynění se provádí zvýšením teploty vzorku vody téměř k varu, čímž se z vody uvolní CO 2 (CO 2 se uvolní odvzdušňovací trubicí jednotky). Vzorek vody se poté zchladí a měření vodivosti tohoto vzorku poskytne údaje o skutečném množství korozivních kontaminantů, např. reziduálních chloridů a síranů. Obrázek 2: Měření specifické, katexované a odplyněné katexované vodivosti Katex Specifická NH 4+, OH - Na +, H +, Cl - HCO 3 - R-NH 4 + R-Na + R-H + CO 2 Odplyněná katexovaná Odplyňovací Katexovaná H +, Cl -, CO 2, HCO 3 -, OH -

6 Jednotka DCC1000 Montážní otvor ø 0,4 [10mm] Vstup Jednotka DCC1000 Specifikace produktu Kabel senzoru Chránička 31,5"[800mm] 30,3" [770mm] Kabel senzoru Kabel senzoru ,5"[800mm] 33,5 [850mm] POPIS 01 VZORKOVACÍ VENTIL 02 ROTAMETR S PŘIBLIŽOVACÍM SPÍNAČEM 03 SENZOR SPECIFICKÉ VODIVOSTI 04 KATEXOVÁ KOLONA 05 SENZOR KATEXOVANÉ VODIVOSTI 06 SENZOR ODPLYNĚNÉ VODIVOSTI 07 CHLADIČ VZORKŮ 08 ELEKTRICKÝ OHŘEV W 09 PROPOJOVACÍ KRABICE 10 JISTIČ 11 REGULÁTOR TEPLOTY 12 PŘEVODNÍK M RTD PT UKAZATEL OHŘEV ZAP Čelní pohled Boční pohled POZNÁMKA: 1. Všechny rozměry jsou v palcích (mm), pokud není uvedeno jinak. 2. Vzorkovací trubice: 1/4" vnější průměr 3. Přípojka pro vstup vzorku: 1/4" vnější průměr, přepážkové šroubení SS-316 Senzor: UniCond s ISM Specifikace Přesnost Opakovatelnost ± 0,25 % Teplotní čidlo ± 1 % pro 0, µs/cm; ± 3 % > µs/cm Přesnost měření teploty ± 0,1 C při 25 C Vlhčené materiály Doba odezvy Signál do převodníku Pt 1000 RTD, IEC 60751, třída A, s kalibrací navázanou na NIST Titan, PEEK 90 % hodnoty za < 5 s Digitální (upravené RS485)

7 Převodník: Multiparametrový převodník M800 s ISM Elektrické údaje Proudové (analogové) výstupy Přesnost analogového výstupu Konfigurace analogového výstupu Odporové zatížení analog. výstupu max. 500 Ω. Digitální komunikace 8 x 0/4 až 20 ma, alarm 22 ma, galvanicky oddělené od vstupu a od země ± 0,05 ma v rozsahu 1 až 20 ma Lineární, bilineární, logaritmický, Autoranging USB, konektor typu B Uživatelské rozhraní Barevný dotykový displej 5.7 Rozlišení 320 x 240 px 256 barev Doba aktualizace (rychlost aktualizace měření) Držení vstupu Prodleva ovládání alarmu Připojovací svorka volitelné volitelná 0 až 999 s 1 za sekundu Pružinové svorky vhodné pro vodiče AWG 16-24/0.2 mm 2 Relé 4-SPST, jmenovité napětí 250V AC, 3 A (relé 1, relé 2 až 4); 4-SPST jazýčkové, 250 V AC nebo DC; 0,5 A (relé 5 až 8) Digitální vstup Hlavní pojistka 6 se spínacími limity 0,00 V DC až 1,00 V DC pro nízkou úroveň 2,30 V DC až 30,00 V DC pro vysokou úroveň 2,0 A pomalá typu FC, nevyměnitelná Specifikace systému Napájení Frekvence stříd. proudu Průtok vzorku Teplota vzorku Tlak vzorku Katexová pryskyřice Okolní provozní teplota Vlhkost Rozměry (v x š x hl.) Hmotnost Třída / certifikace V AC a V AC, 975 W, standardní 50 až 60 Hz ml/min <100 C (212 F) 0,3-7 bar (5-100 psig) 1 l 5-50 C ( F) % nekondenzující 850 x 800 x 170 mm (33,5 x 31,5 x 6,7 ) 20 kg / 44,1 lb CE

8 Jednotka DCC1000 Objednací informace: Popis Obj. č. Jednotka DCC1000, V AC Jednotka DCC1000, V AC Spotřební materiál Katexová pryskyřice, 1 l Další informace Česko Slovensko METTLER Mettler-Toledo, TOLEDO Thornton, s.r.o. Inc. 900 Třebohostická Middlesex Turnpike, 2283/2, Bldg Praha 10 Billerica, Tel.: +420 MA USA150, Fax: Tel Servis: , sales.mtcz@mt.com Fax Bezplatná Mettler-Toledo, linka PURE s. r. o. ( pouze USA a Kanada) Hattalova 12, Bratislava Tel.: , 22, Fax: Servis: , predaj@mt.com Zajištění shody CE Technické změny změny vyhrazeny. vyhrazeny Mettler-Toledo 03/2015 Mettler-Toledo, Thornton s.r.o., Vytištěno v v České České republice republice
