1) Výrobok: ZMÄKČOVACÍ FILTER PRE ÚPRAVU TVRDOSTI VODY

Transkript

1 1) Výrobok: ZMÄKČOVACÍ FILTER PRE ÚPRAVU TVRDOSTI VODY 2) Typ: IVAR.DEVAP; IVAR.DEVAP-KAB 3) Použitie: Zariadenie určené pre úpravu pitnej vody zmäkčovaním (možné použiť aj pre vykurovaciu, resp. technologickú vodu). Súčasťou je programovateľná elektronická riadiaca jednotka typu WSCl (riadenie podľa času alebo objemu), miešacia by-pass nádrž na soľ so soľankovým vedením. 4) Parametre zariadenia a inštalácia: Maximálny prevádzkový tlak: 6 bar, prevádzková teplota upravovanej vody od 5 C do 35 C zariadenie musí byť umiestnené v suchom prostredí s teplotou vzduchu 5 C - 40 C a na rovnej ploche, umiestnenie na konzolách je možné iba v prípade zabezpečenia rovnomerného rozloženia hmotnosti zariadenia, pripojenie vstup / výstup viď tabuľka nižšie, vyrobené v súlade s požiadavkami normy EN ISO 9001: 2008, rozmery viď tabuľka, možnosť nastavenia koncentrácie tvrdosti vody na výstupe z filtra, zariadenie spĺňa požiadavky pre trvalý styk s pitnou vodou podľa Vyhl. Č.409 / 2005, pre správnu funkciu zariadenia je nutné dopĺňať do zásobníka regeneračnú soľ určenú pre zmäkčovacie filtre (obj.kód: CS), spotreba regeneračnej soli je individuálna a je závislá na celkovej tvrdosti upravovanej vody v mieste inštalácie. POZOR! - Zmäkčovací filter musí byť pripojený na odpad s dostatočnou hltnosťou a do elektrickej siete s napätím 230 V!!! Strana 1 (celkem 8)

2 Špecifikácia zariadenia IVAR.DEVAP-KAB: Názov zariadenia Rozmer pripojenia Spotreba soli [kg/regen] Hmotnosť [kg] Rozmery [š x h x v] v mm IVAR.DEVAP-KAB 005 1" 0, x430x330 IVAR.DEVAP-KAB 010 1" 1, x510x680 IVAR.DEVAP-KAB 015 1" 2, x510x680 IVAR.DEVAP-KAB 020 1" x510x1150 IVAR.DEVAP-KAB 025 1" 3, x510x1150 IVAR.DEVAP-KAB 030 1" 4, x510x1150 Špecifikácia zariadenia IVAR.DEVAP: kód typ rozmery š-h-v (mm) Rozmery soľankovej nádrže (mm) Hydraulické pripojenie vstup/výstup IVA.803.DV IVAR.DEVAP x 230 x 1315 Ø516 x IVA.804.DV IVAR.DEVAP x 240 x 1415 Ø516 x IVA.807.DV IVAR.DEVAP x 311 x 1419 Ø585 x IVA.811.DV IVAR.DEVAP x 365 x 1531 Ø585 x IVA.814.DV IVAR.DEVAP x 365 x 1861 Ø585 x /4 IVA.820.DV IVAR.DEVAP x 416 x 1858 Ø635 x /4 IVA.832.DV IVAR.DEVAP x 522 x 1912 Ø742 x /4 IVA.850.DV IVAR.DEVAP x 600 x 2106 Ø885 x /4 Strana 2 (celkem 8)

3 5) Inštalácia: vývod zmäkčenej vody pre doplňovanie kotla oddelený vývod neupravovanej vody napr. závlaha záhrady, umývanie náradia exp. nádoba s pripojením IVAR.5580 V prípade, že bude prívod z vonkajšieho vodáren. rozvodu NAINŠTALOVAŤ redukč. ventil, ak tlak presahuje 6 bar vodomerná súprava spotrebisko pripojenie na kanalizáciu pripojenie na kanalizáciu zdroj vody zmäkčovací filter IVAR.DEVAP existujúci filter alebo filter mech. nečistôt GEL.DEPURA MATIC SI filter vložka NEREZ uzatvárací ventil vzorkovací ventil solenoidový ventil spätná klapka manometer flexné pripojenie vodomer vstrekov. tryska Nutné súčasti úpravovne vody: - Filter mechanických nečistôt (napr. DEPURA MATIC SI) - Vzorkovacie ventily, uzatváracie kohúty, manometre a pripojenie na odpad - By-pass (obtok) celej úpravovne vody a samotného filtra DEVAP / DEVAP-KAB Doporučené súčasti úpravovne vody: - Expanzná nádoba IVAR.5580 Zariadenie DEVAP sa líši vyhotovením zmäkčovacieho filtru, kedy je zásobník s regeneračnou soľou v podobe samostatnej nádoby. Zariadenie je vždy nutné pripojiť podľa priloženej schémy a dodržať použité manometre a vzorkovacie kohúty. Strana 3 (celkem 8)

4 Uvedenie do prevádzky: POZOR! Filtračné zariadenie musí byť pripojené na odpad!!! Pred akýmkoľvek spúšťaním filtračného zariadenia DEVAP / DEVAP-KAB musí byť uzavretý kohút výstupu z filtra. Pred premytím filtra sa voda z filtra NESMIE dostať do objektu. - Uvedenie do prevádzky a nastavenie parametrov úpravovne (vrátane nastavenia hodnoty výstupnej tvrdosti) vykonáva autorizovaný technik, vždy po predchádzajúcej dohode so servisným oddelením IVAR CS na nižšie uvedenom kontakte. 6) Ovládanie: 1. Dopĺňanie soli do zásobníka: Pred použitím je nutné doplnenie regeneračnej tabletovanej soli do zásobníku zmäkčovača, prípadne do externej nádoby na soľ. SET CLOCK - po stlačení na 3 sekundy je možné pomocou šípok nastavovať aktuálny čas 2. Ovládanie riadiacej jednotky: NEXT pre prechádzanie MENU Šípky hore a dolu - pre prechádzanie ponuky a MENU Prevádzkové parametre ako vstupná tvrdosť atď. sú zadávané pri sprevádzkovaní REGEN - stlačením na 3 sekundy začne manuálne okamžitú regeneráciu filtra, krátke stlačenie vykoná regeneráciu v najbližšom nastavenom čase (obvykle ten istý deň o 2:00) Strana 4 (celkem 8)

5 Záručné a inštalačné podmienky: 1) Zhotoviteľ poskytuje záruku na materiálové chyby dodaného zariadenia po dobu 24 mesiacov. 2) Záruka sa nedá poskytnúť v prípade neodborného zásahu obsluhy, neoprávneného zásahu tretej osoby, pri výraznom zhoršení kvality surovej vody alebo v prípade živelnej pohromy. 3) Pri poskytnutí nesprávnych hodnôt vstupných parametrov dodávateľ nenesie zodpovednosť za nesprávnu funkciu zariadenia. 4) Záručný servis je automatický, pozáručný servis na objednávku vrátane dopravy 5) Zariadenie úpravovne vody môže byť namontované miestnou montážnou firmou (podľa schémy so všetkými potrebnými armatúrami); do prevádzky sa však musí uviesť autorizovanou firmou. Ak sa tak nestane, stráca užívateľ nárok na prípadné záručné opravy! 6) Pre zabezpečenie pravidelného preplachovania musí byť k dispozícii aj dostatočné množstvo vstupnej / surovej vody (tlak min. 3 bar, obj.prietok 3,6 m3/hod po dobu cca minút!!!) 7) Nevyhnutnou podmienkou inštalácie a prevádzky úpravovne vody musí byť možnosť jej napojenia na kanalizačný odpad (možno použiť aj ležatý zvod napr. pod stropom technickej miestnosti)!!! 8) Pri úpravovni musí byť možnosť napojenia na štandardnú el. zásuvku a to v dosahu pripojovacích káblov. Štandardný poplatok za oživenie a nastavenie úpravovne (1500, - bez DPH) je nutné uhradiť pri odovzdaní protokolu o uvedení do prevádzky na mieste, a to v hotovosti, príslušnému technikovi. (Poplatok za oživenie a nastavenie úpravovne v rámci Ivar SK činí 60, - ) Kontakt pre zaslanie objednávky uvedenia do prevádzky: servisdab@ivarcs.cz, (tel.: ) Strana 5 (celkem 8)

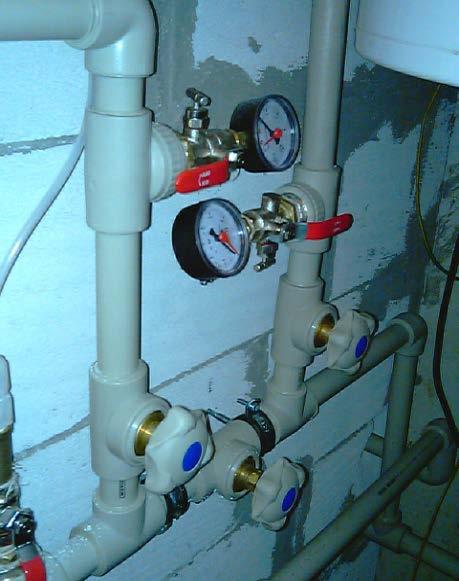

6 Technické špecifiká pripojenia zariadenia: Prívod aj vývod filtra musí byť zapojený podľa schémy: tj. uzáver, manometer, vzorkovací ventil (možno použiť napr. napúšťací a vypúšťací guľový uzáver viď obrázok). Materiálovo môže byť pripojený aj z bežného PPR. Pre úsporu miesta a tvaroviek môže byť manometer na T-kus so vzorkovacím ventilom alebo KK s vypúšťaním -viď vyhotovenie v PPR) Nezapomenúť na uzavierateľný obtok. Strana 6 (celkem 8)

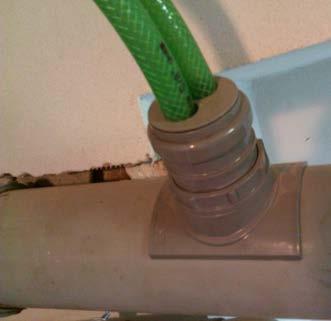

7 PRI FILTROCH NEZABUDNÚŤ PRIPOJIŤ NA ODPAD!!! (¾ vonkajší závit, osvedčila sa rýchlospojka a záhradná ¾ hadica, zavedená do odpadového kanalizač. potrubia). Napojenie na systém je na vstupe aj výstupe ukončené vonkajším závitom (napr.: 1 M). NEPOMÝLIŤ prívod a odtok šípky označujúce smer toku sú na vstupných trubkách do hlavy filtru!!! Zapojenie dvoch odpadov do kanalizácie: Strana 7 (celkem 8)
