KOMERČNÍ KLIMATIZAČNÍ JEDNOTKY

Transkript

1 MDV Mini kültéri egységek KOMERČNÍ KLIMATIZAČNÍ JEDNOTKY

2 MDV Készülék kódok Obsah MDV kódy zařízení 4 MDV Mini venkovní jednotky 5 MDV V4+ venkovní jednotky 6 MDV V4+ rekuperační venkovní jednotky 7 MDV souhrnná tabulka vnitřních jednotek 8 MDV vnitřní kazetové jednotky 9 MDV vnitřní kanálové jednotky 11 MDV vnitřní nástěnné jednotky 12 MDV vnitřní podstropní / parapetní jednotky 13 MDV ovladače a řídící jednotky 15 MDV řídící systémy 16 MDV reference 17 Chillery kódy zařízení 19 Mini chillery 20 Modulární chillery 21 Chillery (se šroubovým kompresorem a turbokompresorem) 22 Fan-coil nástěnné jednotky 23 Fan-coil kazetové jednotky 24 Fan-coil kanálové jednotky 26 Fan-coil parapetní jednotky 28 Fan-coil ovladače 28 Chillery reference 29 Rooftopy kódy jednotek 30 Rooftopy venkovní jednotky 31 Rooftopy ovladače 31 2

3 MDV Mini kültéri egységek MDV Multisplit jednotky s proměnlivým prouděním chladiva 3

4 MDV kódy zařízení MDV Mini MDV - V 120 W / D R N1 Chladivo R410A Napájecí napětí: R: 3~, V, 50 Hz; 1~, V, 50 Hz DC invertor Venkovní jednotka Jmenovitý chladící výkon (x100 W) Invertor Multi-Digital-Variable MDV V4+ MDV (8) W / D R N1 (A) Design kód Chladivo R410A Napájecí napětí: R: 3~, V, 50 Hz DC invertor Venkovní jednotka Jmenovitý chladící výkon (HP) Jmenovitý chladící výkon (x100 W) Multi-Digital-Variable MDV V4+R MDV (8) W / D1 R N1 R (A) Design kód: (B): V4 Plus zařízení s novým panelem Trojtrubková rekuperační jednotka Chladivo R410A Napájecí napětí: R: 3~, V, 50 Hz DC invertní kompresor, motor ventilátoru Venkovní jednotka Jmenovitý chladící výkon (HP) Jmenovitý chladící výkon (x100 W) Multi-Digital-Variable MDV vnitřní jednotka MDV - D 28 Z / D D N1 A Design kód Chladivo R410A Doplňkové elektrické topení Typ motoru ventilátoru: DC motor; AC motor Typ vnitřní jednotky Q4: Standardní vnitřní kazetová jednotka Q4-A: Kompaktní vnitřní kazetová jednotka Q2: Dvojcestná vnitřní kazetová jednotka Q1: Jednocestná vnitřní kazetová jednotka T1: Kanálová vnitřní jed. s vysokým static. tlakem T2: Kanálová jednotka T3: Kanálová vnitřní jed. s nízkým static. tlakem DL: Podstropní - parapetní vnitřní jednotka G: Nástěnná vnitřní jednotka Z: Parapetní vnitřní jednotka (Z-F1, Z-F2: bez krytu; Z-F3 samostat. stojící, s krytem) Z-B: Vnitřní konzole Jmenovitý chladící výkon (x100 W) Vnitřní jednotka Multi-Digital-Variable 4

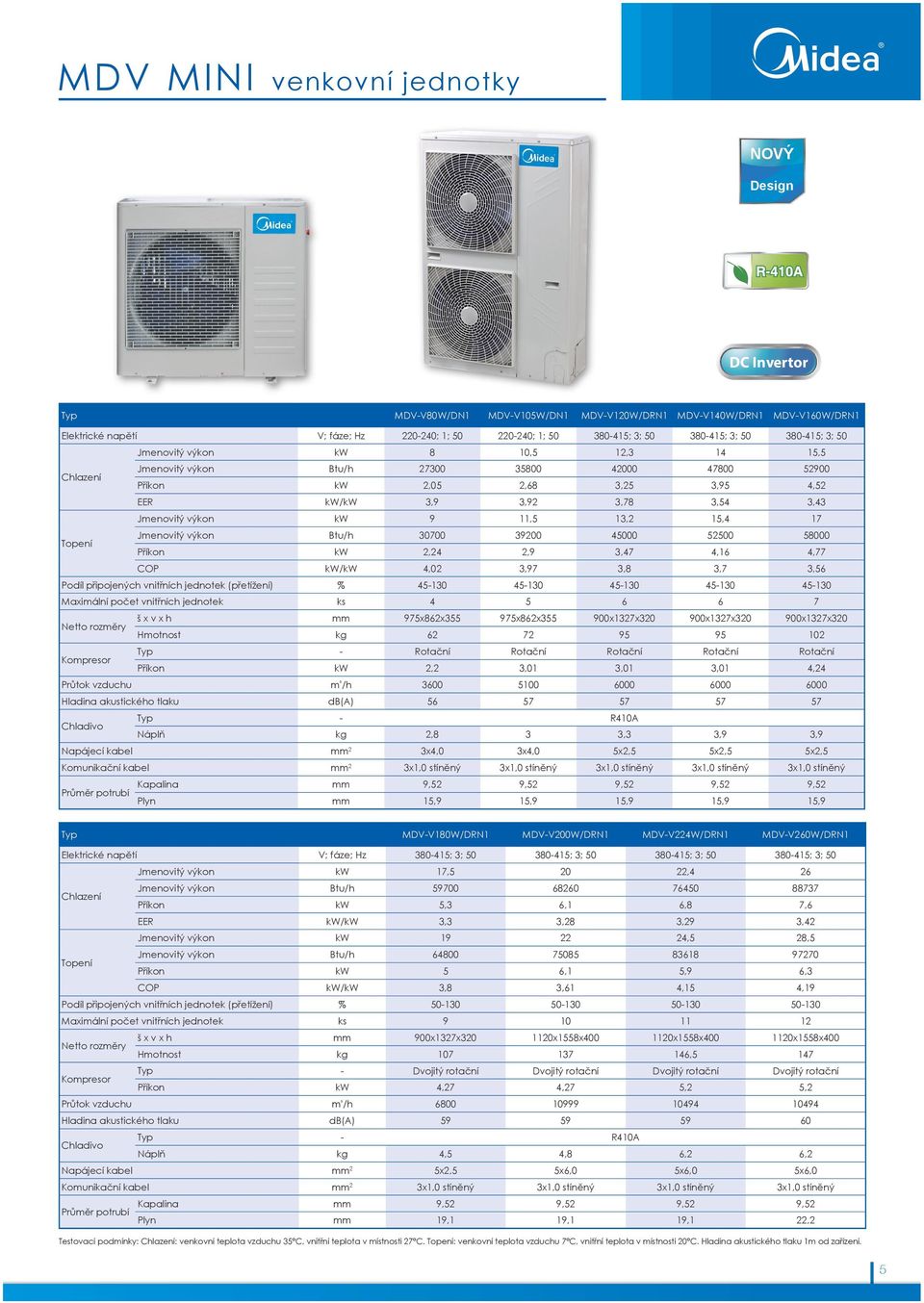

5 MDV MINI venkovní jednotky MDV Mini kültéri egységek NOVÝ Design DC Invertor Typ MDV-V80W/DN1 MDV-V105W/DN1 MDV-V120W/DRN1 MDV-V140W/DRN1 MDV-V160W/DRN1 Elektrické napětí V; fáze; Hz ; 1; ; 1; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw 8 10,5 12, ,5 Jmenovitý výkon Btu/h Příkon kw 2,05 2,68 3,25 3,95 4,52 EER kw/kw 3,9 3,92 3,78 3,54 3,43 Jmenovitý výkon kw 9 11,5 13,2 15,4 17 Jmenovitý výkon Btu/h Příkon kw 2,24 2,9 3,47 4,16 4,77 COP kw/kw 4,02 3,97 3,8 3,7 3,56 Podíl připojených vnitřních jednotek (přetížení) % Maximální počet vnitřních jednotek ks š x v x h mm 975x862x x862x x1327x x1327x x1327x320 Hmotnost kg Typ - Rotační Rotační Rotační Rotační Rotační Kompresor Příkon kw 2,2 3,01 3,01 3,01 4,24 Průtok vzduchu m ³ /h Hladina akustického tlaku db(a) Typ - R410A Chladivo Náplň kg 2,8 3 3,3 3,9 3,9 Napájecí kabel mm 2 3x4,0 3x4,0 5x2,5 5x2,5 5x2,5 Komunikační kabel mm 2 3x1,0 stíněný 3x1,0 stíněný 3x1,0 stíněný 3x1,0 stíněný 3x1,0 stíněný Kapalina mm 9,52 9,52 9,52 9,52 9,52 Průměr potrubí Plyn mm 15,9 15,9 15,9 15,9 15,9 Typ MDV-V180W/DRN1 MDV-V200W/DRN1 MDV-V224W/DRN1 MDV-V260W/DRN1 Elektrické napětí V; fáze; Hz ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw 17, ,4 26 Jmenovitý výkon Btu/h Příkon kw 5,3 6,1 6,8 7,6 EER kw/kw 3,3 3,28 3,29 3,42 Jmenovitý výkon kw ,5 28,5 Jmenovitý výkon Btu/h Příkon kw 5 6,1 5,9 6,3 COP kw/kw 3,8 3,61 4,15 4,19 Podíl připojených vnitřních jednotek (přetížení) % Maximální počet vnitřních jednotek ks š x v x h mm 900x1327x x1558x x1558x x1558x400 Hmotnost kg ,5 147 Kompresor Typ - Dvojitý rotační Dvojitý rotační Dvojitý rotační Dvojitý rotační Příkon kw 4,27 4,27 5,2 5,2 Průtok vzduchu m ³ /h Hladina akustického tlaku db(a) Chladivo Typ - R410A Náplň kg 4,5 4,8 6,2 6,2 Napájecí kabel mm 2 5x2,5 5x6,0 5x6,0 5x6,0 Komunikační kabel mm 2 3x1,0 stíněný 3x1,0 stíněný 3x1,0 stíněný 3x1,0 stíněný Průměr potrubí Kapalina mm 9,52 9,52 9,52 9,52 Plyn mm 19,1 19,1 19,1 22,2 Testovací podmínky: : venkovní teplota vzduchu 35 C, vnitřní teplota v místnosti 27 C. : venkovní teplota vzduchu 7 C, vnitřní teplota v místnosti 20 C. Hladina akustického tlaku 1m od zařízení. 5

6 MDV V4+ venkovní jednotky NOVÝ Design DC Invertor Typ MDV-252(8)W/ DRN1(B) MDV-280(10)W/ DRN1(B) MDV-335(12)W/ DRN1(B) MDV-400(14)W/ DRN1(B) MDV-450(16)W/ DRN1(B) Elektrické napětí V; fáze; Hz ; 3; ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw 25, , Jmenovitý výkon Btu/h Příkon kw 5,87 7,2 9,05 12,31 14,02 EER kw/kw 4,29 3,89 3,7 3,25 3,21 Jmenovitý výkon kw 27 31,5 37, Jmenovitý výkon Btu/h Příkon kw 6,15 7,61 8,99 11,19 12,79 COP kw/kw 4,39 4,14 4,17 4,02 3,91 Podíl připojených vnitřních jednotek (přetížení) % Maximální počet vnitřních jednotek ks š x v x h mm 960x1615x x1615x x1615x x1615x x1615x765 Hmotnost kg DC invertor scroll ks Kompresor Chladící výkon kw 11,8 11,8 11,8 11,8 11,8 Fix scroll ks Chladící výkon kw 15,39 17,1 17,1 2x15,39 2x17,1 Průtok vzduchu m³/h Statický tlak Základní Pa Zvýšený Pa Výkon motoru W x575 2x575 2x575 Hladina akustického tlaku db(a) Chladivo Typ - R410A Náplň kg Napájecí kabel mm 2 5x10 5x10 5x10 5x16 5x16 Komunikační kabel mm 2 3x1,5 stíněný 3x1,5 stíněný 3x1,5 stíněný 3x1,5 stíněný 3x1,5 stíněný Průměr potrubí Kapalina mm 12,7 12,7 15,9 15,9 15,9 Plyn mm 25,4 25,4 31,8 31,8 31,8 Vyrovnávač oleje Průřez vodiče mm 6,5 6,5 6,5 6,5 6,5 Provozní rozsah C -5 C/+48 C C -20 C/+27 C Výkon zařízení Počet venko. jed. Typy modulů Max. počet vnitř. jed. Jmenovitý výkon [HP] [kw] ks 8 HP 10 HP 12 HP 14 HP 16 HP ks [kw] [kw] 8 25, , , , ,5 37, , ,2 58, , , , , , , , , ,2 158, , , , Testovací podmínky: : venkovní teplota vzduchu 35 C, vnitřní teplota v místnosti 27 C. : venkovní teplota vzduchu 7 C, vnitřní teplota v místnosti 20 C. Hladina akustického tlaku 1m od zařízení. 6

7 MDV V4+ rekuperační venkovní jednotky NOVÝ Design DC Invertor Typ MDV-252(8)W/ D1RN1T(B) MDV-280(10)W/ D1RN1T(B) Elektrické napětí V; fáze; Hz ; 3; ; 3; 50 Jmenovitý výkon kw 25,2 28 Jmenovitý výkon Btu/h Příkon kw 5,87 7,19 EER kw/kw 4,29 3,89 Jmenovitý výkon kw 27 31,5 Jmenovitý výkon Btu/h Příkon kw 6,15 7,61 COP kw/kw 4,39 4,14 Podíl připojených vnitřních jednotek (přetížení) % Maximální počet vnitřních jednotek ks š x v x h mm 960 x 1615 x x 1615 x 765 Hmotnost kg DC invertor scroll ks 1 1 Chladící výkon kw 11,8 11,8 Kompresor Fix scroll ks 1 1 Chladící výkon kw 15,39 17,1 Průtok vzduchu m³/h Základní Pa Statický tlak Zvýšený Pa Výkon motoru W Hladina akustického tlaku db(a) Typ - R410A Chladivo Náplň kg Napájecí kabel mm 2 5x10 5x10 Komunikační kabel mm 2 3x1,5 stíněný 3x1,5 stíněný Kapalina mm 12,7 12,7 Plyn mm 25,4 25,4 Průměr potrubí Vysokotlaký plyn mm 19,1 19,1 Vyrovnávač oleje mm 6,5 6,5 C -5 C/+48 C Provozní rozsah C -15 C/+24 C Smíšený provoz C -5 C/+30 C Výkon zařízení Počet venko. jed. Typy modulů Max. počet vnitř. jed. Jmenovitý výkon [HP] [kw] ks 8 HP 10 HP ks [kw] [kw] 8 25, , , , , , ,2 58, , , , ,4 85, , , ,5 Testovací podmínky: : venkovní teplota vzduchu 35 C, vnitřní teplota v místnosti 27 C. : venkovní teplota vzduchu 7 C, vnitřní teplota v místnosti 20 C. Hladina akustického tlaku 1m od zařízení. 7

8 MDV souhrnná tabulka vnitřních jednotek Výkon [kw] / typ zařízení Výkon 2,2 2,8 3,6 4,5 5,6 Standardní vnitřní kazetová jednotka (čtyřcestná) - MDV-D28Q4/N1-D MDV-D36Q4/N1-D MDV-D45Q4/N1-D MDV-D56Q4/N1-D Kompaktní kazetová vnitřní jednotka (čtyřcestná) MDV-D22Q4/N1-A3 MDV-D28Q4/N1-A3 MDV-D36Q4/N1-A3 MDV-D45Q4/N1-A3 - Dvojcestná kazetová jednotka MDV-D22Q2/N1 MDV-D28Q2/N1 MDV-D36Q2/N1 MDV-D45Q2/N1 MDV-D56Q2/N1 Jednocestná kazetová jednotka - MDV-D28Q1/N2-C MDV-D36Q1/N2-C MDV-D45Q1/N2-C MDV-D56Q1/N2-C Vysokotlaká vnitřní kanálová jednotka (do 56 kw) Vnitřní kanálová jednotka MDV-D22T2/N1-DA5 MDV-D28T2/N1-DA5 MDV-D36T2/N1-DA5 MDV-D45T2/N1-BA5 MDV-D56T2/N1-BA5 Nízkotlaká vnitřní kanálová jednotka MDV-D22T3/N1-B MDV-D28T3/N1-B MDV-D36T3/N1-B MDV-D45T3/N1-B MDV-D56T3/N1-B Parapetní - podstropní vnitřní jednotka - - MDV-D36DL/N1-C MDV-D45DL/N1-C MDV-D56DL/N1-C Nástěnná vnitřní jednotka MDV-D22G/N1YB MDV-D28G/N1YB MDV-D36G/N1YB MDV-D45G/N1YB MDV-D56G/N1YB Samostatně stojící vnitřní jednotka s krytem MDV-D22Z/N1-F5 MDV-D28Z/N1-F5 MDV-D36Z/N1-F5 MDV-D45Z/N1-F5 MDV-D56Z/N1-F5 Vnitřní konzole MDV-D22Z/DN1-B MDV-D28Z/DN1-B MDV-D36Z/DN1-B MDV-D45Z/DN1-B - Výkon [kw] / typ zařízení Výkon 7, ,2 14 Standardní vnitřní kazetová jednotka (čtyřcestná) MDV-D71Q4/N1-D MDV-D80Q4/N1-D MDV-D90Q4/N1-D MDV-D112Q4/N1-D MDV-D140Q4/N1-D Kompaktní kazetová vnitřní jednotka (čtyřcestná) Dvojcestná kazetová jednotka MDV-D71Q2/N Jednocestná kazetová jednotka Vysokotlaká vnitřní kanálová jednotka (do 56 kw) MDV-D71T1/N1-B MDV-D80T1/N1-B MDV-D90T1/N1-B MDV-D112T1/N1-B MDV-D140T1/N1-B Vnitřní kanálová jednotka MDV-D71T2/N1-CA5 MDV-D80T2/N1-BA5 MDV-D90T2/N1-BA5 MDV-D112T2/N1-BA5 MDV-D140T2/N1-BA5 Nízkotlaká vnitřní kanálová jednotka Parapetní - podstropní vnitřní jednotka MDV-D71DL/N1-C MDV-D80DL/N1-C MDV-D90DL/N1-C MDV-D112DL/N1-C MDV-D140DL/N1-C Nástěnná vnitřní jednotka Samostatně stojící vnitřní jednotka s krytem MDV-D71Z/N1-F5 MDV-D80Z/N1-F Vnitřní konzole

9 MDV vnitřní kazetové jednotky STANDARDNÍ KAZETOVÉ VNITŘNÍ JEDNOTKY (ČTYŘCESTNÉ) Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Čerpadlo kondenzátu Anti-cold air Přisávání čerstvého vzduchu Typ MDV-D28Q4/N1-D MDV-D36Q4/N1-D MDV-D45Q4/N1-D MDV-D56Q4/N1-D Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 2,8 3,6 4,5 5,6 Topný výkon kw 3, ,3 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 847/766/ /766/ /755/ /755/658 Hladina akus. tlaku vysoká x střední x nízká db(a) 42/38/35 42/38/35 42/38/35 42/38/35 š x v x h mm 840x230x x230x x230x x230x840 Hmotnost kg š x v x h mm 950x46x x46x x46x x46x950 Dekorační panel Netto hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø9,53 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø15,9 Kondenzát mm DN32 DN32 DN32 DN32 Typ MDV-D71Q4/N1-D MDV-D80Q4/N1-D MDV-D90Q4/N1-D MDV-D112Q4/N1-D MDV-D140Q4/N1-D Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 7, ,2 14 Topný výkon kw ,5 15 Příkon W Průtok vzduchu vysoký x střední x nízký m ³ /h 1157/955/ /973/ /1300/ /1300/ /1500/1280 Hladina akus. tlaku vysoká x střední x nízká db(a) 45/42/39 45/42/39 48/45/43 48/45/43 50/47/44 š x v x h mm 840x230x x230x x300x x300x x300x840 Hmotnost kg š x v x h mm 950x46x x46x x46x x46x x46x950 Dekorační panel Netto hmotnost kg Kapalina mm Ø9,53 Ø9,53 Ø9,53 Ø9,53 Ø9,53 Plyn mm Ø15,9 Ø15,9 Ø15,9 Ø15,9 Ø15,9 Kondenzát mm DN32 DN32 DN32 DN32 DN32 KOMPAKTNÍ KAZETOVÉ VNITŘNÍ JEDNOTKY (ČTYŘCESTNÉ) Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Čerpadlo kondenzátu Anti-cold air Přisávání čerstvého vzduchu Typ MDV-D22Q4/N1-A3 MDV-D28Q4/N1-A3 MDV-D36Q4/N1-A3 MDV-D45Q4/N1-A3 Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 2,2 2,8 3,6 4,5 Topný výkon kw 2,4 3,2 4,0 5,0 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 522/414/ /415/ /521/ /521/409 Hladina akus. tlaku vysoká x střední x nízká db(a) 35,8/33,4/23,4 35,8/33,4/23,4 41,5/35,6/28,8 41,5/35,6/28,8 š x v x h mm 570x260x x260x x260x x260x570 Hmotnost kg 17,5 17, š x v x h mm 647x50x x50x x50x x50x647 Dekorační panel Netto hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø6,35 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø12,7 Kondenzát mm DN25 DN25 DN25 DN25 9

10 MDV vnitřní kazetové jednotky JEDNOCESTNÉ VNITŘNÍ KAZETOVÉ JEDNOTKY Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Anti-cold air Přisávání čerstvého vzduchu Typ MDV-D28Q1/N2-C MDV-D36Q1/N2-C MDV-D45Q1/N2-C MDV-D56Q1/N2-C Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 2,8 3,6 4,5 5,6 Topný výkon kw 3,2 4,0 5,0 6,3 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 500/450/ /450/ /800/ /850/760 Hladina akustického tlaku vysoká x střední x nízká db(a) 36/34/30 36/34/40 41/38/35 41/38/35 š x v x h mm 850x235x x235x x198x x198x655 Hmotnost kg š x v x h mm 1050x18x x18x x10x x10x755 Dekorační panel Netto hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø9,53 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø15,9 Kondenzát mm DVOUCESTNÉ VNITŘNÍ KAZETOVÉ JEDNOTKY Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Anti-cold air Přisávání čerstvého vzduchu Typ MDV-D22Q2/N1 MDV-D28Q2/N1 MDV-D36Q2/N1 Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 2,2 2,8 3,6 Topný výkon kw 2,6 3,2 4,0 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 654/530/ /530/ /591/458 Hladina akustického tlaku vysoká x střední x nízká db(a) 33/29/24 36/32/29 36/32/29 š x v x h mm 1172x300x x300x x300x592 Hmotnost kg š x v x h mm 1430x90x x90x x90x680 Dekorační panel Netto hmotnost kg 10,5 10,5 10,5 Kapalina mm Ø6,35 Ø6,35 Ø6,35 Plyn mm Ø12,7 Ø12,7 Ø12,7 Kondenzát mm DN32 DN32 DN32 Typ MDV-D45Q2/N1 MDV-D56Q2/N1 MDV-D71Q2/N1 Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 4,5 5,6 7,1 Topný výkon kw 5,0 6,3 8,0 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 850/670/ /800/ /1000/770 Hladina akustického tlaku vysoká x střední x nízká db(a) 39/35/30 39/35/30 44/40/34 š x v x h mm 1172x300x x300x x300x592 Hmotnost kg 36,5 36,5 36,5 š x v x h mm 1430x90x x90x x90x680 Dekorační panel Netto hmotnost kg 10,5 10,5 10,5 Kapalina mm Ø6,35 Ø9,53 Ø9,53 Plyn mm Ø12,7 Ø15,9 Ø15,9 Kondenzát mm DN32 DN32 DN32 10

11 MDV vnitřní kanálové jednotky NÍZKOTLAKÉ VNITŘNÍ KANÁLOVÉ JEDNOTKY Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Čerpadlo kondenzátu Anti-cold air Přisávání čerstvého vzduchu Drátový ovladač Typ MDV-D22T3/N1-B MDV-D28T3/N1-B MDV-D36T3/N1-B MDV-D45T3/N1-B MDV-D56T3/N1-B Elektrické napájení V; Fáze; Hz /1/50 Chladící výkon kw 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 2,6 3, ,3 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 446/323/ /359/ /359/ /634/ /634/512 Venkovní statický tlak Pa Hladina akustického tlaku vysoká x střední x nízká db(a) 34/29/21 36/34/30 36/34/30 37/35/31 37/35/31 š x v x h mm 850x190x x190x x190x x190x x190x430 Hmotnost kg 11,5 11,5 11, Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø9,53 Ø9,53 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø15,9 Ø15,9 Kondenzát mm DN25 DN25 DN25 DN25 DN25 STŘEDNĚTLAKÉ VNITŘNÍ KANÁLOVÉ JEDNOTKY Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Čerpadlo kondenzátu Anti-cold air Přisávání čerstvého vzduchu Drátový ovladač Typ MDV-D22T2/N1-DA5 MDV-D28T2/N1-DA5 MDV-D36T2/N1-DA5 MDV-D45T2/N1-BA5 MDV-D56T2/N1-BA5 Chladící výkon kw 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 2,6 3, ,3 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 570/530/ /530/ /530/ /850/ /850/667 Venkovní statický tlak Pa 10 (10-30) 10 (10-30) 10 (10-30) 10 (10-30) 10 (10-30) Hladina akustického tlaku vysoká x střední x nízká db(a) 36/35/32 37/35/32 39/38/36 41/38,9/36 41/38,9/36 š x v x h mm 700x210x x210x x210x x210x x210x570 Hmotnost kg 17,5 17,5 17, Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø6,35 Ø9,53 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø12,7 Ø15,9 Kondenzát mm DN32 DN32 DN32 DN32 DN32 Typ MDV-D71T2/N1-CA5 MDV-D80T2/N1-BA5 MDV-D90T2/N1-BA5 MDV-D112T2/N1-BA5 MDV-D140T2/N1-BA5 Chladící výkon kw 7, ,2 14 Topný výkon kw ,5 15,5 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 1207/1050/ /1226/ /1230/ /1752/ /1918/1539 Venkovní statický tlak Pa 10 (10-30) 20 (10-50) 20 (10-50) 40 (10-80) 40 (10-80) Hladina akustického tlaku vysoká x střední x nízká db(a) 42/40/35 45,4/39,8/37 45,4/39,8/37 48/41,9/38 47,7/43,2/39 š x v x h mm 1140x210x x270x x270x x270x x300x800 Hmotnost kg 31, Kapalina mm Ø9,53 Ø9,53 Ø9,53 Ø9,53 Ø9,53 Plyn mm Ø15,9 Ø15,9 Ø15,9 Ø15,9 Ø15,9 Kondenzát mm DN32 DN32 DN32 DN32 DN32 11

12 MDV vnitřní kanálové jednotky STŘEDNĚTLAKÉ VNITŘNÍ KANÁLOVÉ JEDNOTKY Automatický restart Lehké čištění Automatické adresování Drátový ovladač Folow Me Anti-cold air Přisávání čerstvého vzduchu Typ MDV-D71T1/N1-B MDV-D80T1/N1-B MDV-D90T1/N1-B MDV-D112T1/N1-B Chladící výkon kw 7, ,2 Topný výkon kw ,5 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 1510/1399/ /1396/ /1721/ /1950/1644 Venkovní statický tlak Pa 40 (30-196) 40 (30-196) 40 (30-196) 50 (30-196) Hladina akustického tlaku vysoká x střední x nízká db(a) 48/46/44 48/46/44,5 52/49/47 52/49/47 š x v x h mm 952x420x x420x x420x x420x690 Hmotnost kg ,5 50,6 Kapalina mm Ø9,53 0 Ø9,53 Ø9,53 Plyn mm Ø15,9 Ø15,9 Ø15,9 Ø15,9 Kondenzát mm DN32 DN32 DN32 DN32 Typ MDV-D140T1/N1-B MDV-D160T1/N1-B MDV-D200T1/N1-B MDV-D250T1/N1-B MDV-D280T1/N1-B Chladící výkon kw Topný výkon kw , ,5 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 1988/2670/ /3200/ /3780/ /3820/ /3708/3200 Venkovní statický tlak Pa 50 (30-196) 50 (30-196) 140 (50-250) 140 (50-250) 140 (50-250) Hladina akustického tlaku vysoká x střední x nízká db(a) 53/50/48 54/52/50 59/55/52 59/55/52 59/55/52 š x v x h mm 1200x400x x400x x470x x470x x470x763 Hmotnost kg Kapalina mm Ø9,53 Ø9,53 Ø9,53 Ø9,53 Ø9,53 Plyn mm Ø15,9 Ø15,9 Ø15,9 Ø15,9 Ø15,9 Kondenzát mm DN32 DN32 DN32 DN32 NÁ32 VNITŘNÍ NÁSTĚNNÉ JEDNOTKY Automatický restart Lehké čištění Automatické adresování Folow Me Anti-cold air LED displej Typ MDV-D22G/N1YB MDV-D28G/N1YB MDV-D36G/N1YB MDV-D45G/N1YB MDV-D56G/N1YB Chladící výkon kw 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 2,4 3, ,3 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 525/480/ /480/ /480/ /755/ /860/755 Hladina akustického tlaku vysoká x střední x nízká db(a) 35/32/29 35/32/29 35/32/29 40/38/34 40/38/34 š x v x h mm 915x290x x290x x290x x315x x315x210 Hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø6,35 Ø9,53 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø12,7 Ø15,9 Kondenzát mm DN25 DN25 DN25 DN25 DN25 12

13 MDV vnitřní podstropní / parapetní jednotky SAMOSTATNĚ STOJÍCÍ - PARAPETNÍ VNITŘNÍ JEDNOTKY S KRYTEM Automatický restart Lehké čištění Automatické adresování Folow Me Anti-cold air LED displej Typ MDV-D22Z/N1-F5 MDV-D28Z/N1-F5 MDV-D36Z/N1-F5 MDV-D45Z/N1-F5 Chladící výkon kw 2,2 2,8 3,6 4,5 Topný výkon kw 2,4 3,2 4 5 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 530/456/ /485/ /522/ /542/440 Hladina akustického tlaku vysoká x střední x nízká db(a) 36/33/29 36/33/29 37/34/30 37/34/30 š x v x h mm 840x212x x212x x212x x212x545 Hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø6,35 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø12,7 Kondenzát mm DN25 DN25 DN25 DN25 Typ MDV-D56Z/N1-F5 MDV-D71Z/N1-F5 MDV-D80Z/N1-F5 Chladící výkon kw 5,6 7,1 8 Topný výkon kw 6,3 8 9 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 1150/970/ /1100/ /1212/1023 Hladina akustického tlaku vysoká x střední x nízká db(a) 41/35/31 44/39/33 44/39/33 š x v x h mm 1336x212x x212x x212x545 Hmotnost kg Kapalina mm Ø9,53 Ø9,53 Ø9,53 Plyn mm Ø15,9 Ø15,9 Ø15,9 Kondenzát mm DN25 DN25 DN25 VNITŘNÍ KONZOLOVÉ JEDNOTKY - PARAPETNÍ Automatický restart Lehké čištění Automatické adresování Folow Me Anti-cold air LED displej Typ MDV-D22Z/DN1-B MDV-D28Z/DN1-B MDV-D36Z/DN1-B MDV-D45Z/DN1-B Chladící výkon kw 2,2 2,8 3,6 4,5 Topný výkon kw 2,6 3,2 4 5 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 430/345/ /430/ /430/ /512/400 Hladina akustického tlaku vysoká x střední x nízká db(a) 38/32/26 39/33/27 39/33/27 42/39/36 š x v x h mm 700x600x x600x x600x x600x212 Hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø6,35 Ø6,35 Plyn mm Ø12,7 Ø12,7 Ø12,7 Ø12,7 Kondenzát mm DN25 DN25 DN25 DN25 13

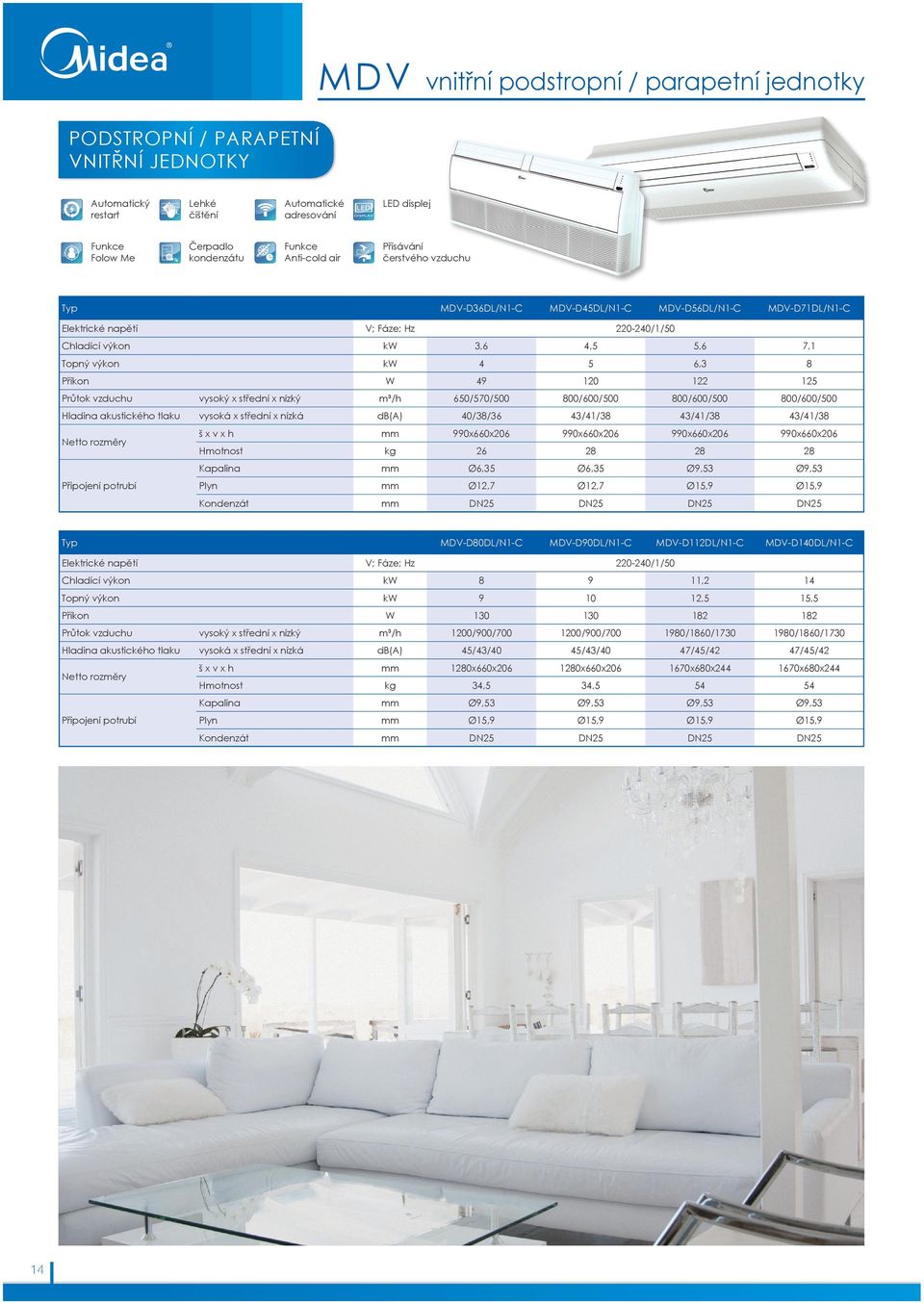

14 PODSTROPNÍ / PARAPETNÍ VNITŘNÍ JEDNOTKY MDV vnitřní podstropní / parapetní jednotky Automatický restart Lehké čištění Automatické adresování LED displej Folow Me Čerpadlo kondenzátu Anti-cold air Přisávání čerstvého vzduchu Typ MDV-D36DL/N1-C MDV-D45DL/N1-C MDV-D56DL/N1-C MDV-D71DL/N1-C Chladící výkon kw 3,6 4,5 5,6 7,1 Topný výkon kw 4 5 6,3 8 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 650/570/ /600/ /600/ /600/500 Hladina akustického tlaku vysoká x střední x nízká db(a) 40/38/36 43/41/38 43/41/38 43/41/38 š x v x h mm 990x660x x660x x660x x660x206 Hmotnost kg Kapalina mm Ø6,35 Ø6,35 Ø9,53 Ø9,53 Plyn mm Ø12,7 Ø12,7 Ø15,9 Ø15,9 Kondenzát mm DN25 DN25 DN25 DN25 Typ MDV-D80DL/N1-C MDV-D90DL/N1-C MDV-D112DL/N1-C MDV-D140DL/N1-C Chladící výkon kw ,2 14 Topný výkon kw ,5 15,5 Příkon W Průtok vzduchu vysoký x střední x nízký m³/h 1200/900/ /900/ /1860/ /1860/1730 Hladina akustického tlaku vysoká x střední x nízká db(a) 45/43/40 45/43/40 47/45/42 47/45/42 š x v x h mm 1280x660x x660x x680x x680x244 Hmotnost kg 34,5 34, Kapalina mm Ø9,53 Ø9,53 Ø9,53 Ø9,53 Plyn mm Ø15,9 Ø15,9 Ø15,9 Ø15,9 Kondenzát mm DN25 DN25 DN25 DN25 14

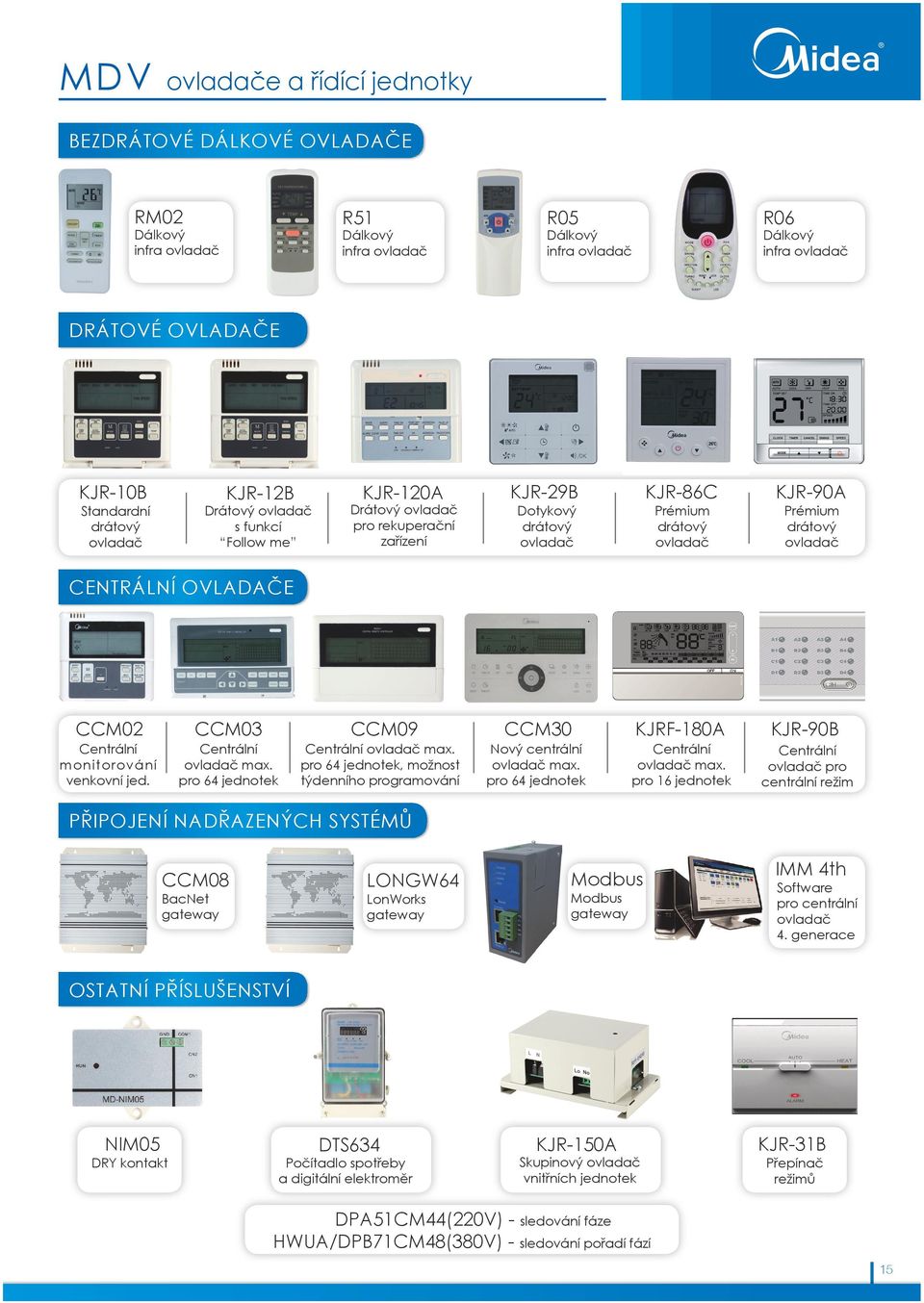

15 MDV ovladače a řídící jednotky BEZDRÁTOVÉ DÁLKOVÉ OVLADAČE RM02 Dálkový infra ovladač R51 Dálkový infra ovladač R05 Dálkový infra ovladač R06 Dálkový infra ovladač DRÁTOVÉ OVLADAČE KJR-10B Standardní drátový ovladač KJR-12B Drátový ovladač s funkcí Follow me KJR-120A Drátový ovladač pro rekuperační zařízení KJR-29B Dotykový drátový ovladač KJR-86C Prémium drátový ovladač KJR-90A Prémium drátový ovladač CENTRÁLNÍ OVLADAČE CCM02 Centrální monitorování venkovní jed. CCM03 Centrální ovladač max. pro 64 jednotek CCM09 Centrální ovladač max. pro 64 jednotek, možnost týdenního programování CCM30 Nový centrální ovladač max. pro 64 jednotek KJRF-180A Centrální ovladač max. pro 16 jednotek KJR-90B Centrální ovladač pro centrální režim PŘIPOJENÍ NADŘAZENÝCH SYSTÉMŮ CCM08 BacNet gateway LONGW64 LonWorks gateway Modbus Modbus gateway IMM 4th Software pro centrální ovladač 4. generace OSTATNÍ PŘÍSLUŠENSTVÍ NIM05 DRY kontakt DTS634 Počítadlo spotřeby a digitální elektroměr KJR-150A Skupinový ovladač vnitřních jednotek KJR-31B Přepínač režimů DPA51CM44(220V) - sledování fáze HWUA/DPB71CM48(380V) - sledování pořadí fází 15

16 MDV řídící systémy Dostupnost internetu Dostupnost internetu Login interface Main interface PC Telefon Notebook Notebook Notebook Internet WLAN Telefon Local PC Pad IP/Internet Pad Firewall PC MAX: 4 M-INTERFACE LAN M-net MAX: 4 Venkovní jednotka PC M-INTERFACE Notebook LAN M-net Ampérmetr Switch Pad Vnitřní jednotky Venkovní jednotka 16

17 REFERENCE - Patak Park Hotel Místo realizace: Datum realizace: Specifikace zařízení: Patak Park Hotel, Visegrád 2012, únor - srpen 4 ks Midea MDV4 venkovní jednotka Jmenovitý výkon: 126 kw 30 ks nízkotlaká vnitřní kanálová jednotka 14 ks 4-cestná vnitřní kazetová jednotka 3 ks parapetní vnitřní jednotka 2 ks nástěnná vnitřní jednotka 1 ks CCM02 centrální řídící jednotka 1 ks CCM03 centrální řídící jednotka 1 ks CCM08 centrální řídící jednotka - BacNet gateway V rámci přestavby a modernizace penziónu byl do objektu instalován systém Midea MDV (komfortní topení / chlazení s proměnlivým prouděním chladiva). Systém se skládá z třech samostatných chladících okruhů, z 4 ks venkovních jednotek a z 49 ks vnitřních jednotek, které jsou řízené monitorovacím systémem BacNet. Pokoje jsou vybavené kanálovými jednotkami, apartmány nástěnnými jednotkami, chodby kazetovými jednotkami a do baru byly umístěné parapetní jednotky. Kanálové jednotky v pokojích jsou vybavené snímačem, který zabrání klimatizování místnosti při otevření okna. Na recepci hotelu je umístěný centrální ovladač pro vnitřní i venkovní jednotky: BacNet gateway (nadřazený systém modulů), dále PC, na kterém je spuštěný monitorovací systém budovy. Tímto systémem je možné sledovat probíhající parametry (aktuální režim, teplota nasávaného vzduchu, nastavená teplota / otáčky ventilátoru, teplota výměníku, atd...). 17

18 MDV Készülék kódok Chillery 18

19 Chillery kódy zařízení Mini chillery - M G A D 16 W S / N1 Chladivo R410A Napájecí napětí: S: 3~, V, 50 Hz; 1~, V, 50 Hz Venkovní zařízení Jmenovitý výkon [kw] Typ kompresoru: D: digital scroll; F: fix scroll Provedení; A: dělený; C: kompaktní Komerční chladič kapaliny Midea Modulární chillery M - G C T S D 30 W R / N1 Chladivo R410A Napájecí napětí: R: 3~, V, 50 Hz Venkovní zařízení Jmenovitý výkon [kw] Typ kompresoru: D: digital scroll; F: fix scroll Speciální kód funkce Teplotní podmínka Provedení s výměníkem tepla Komerční chladič kapaliny Midea Fan-coil jednotky - M K T2 H 2200 E G100 Statický tlak (Pa) Doplňkové funkce: R: Dálkové ovládání RA: Dálkové ovládání, s elektrickými patronami E: Elektricky vyhřívaná patrona F: Čtyřtrubkové zařízení S: Čtyřtrubkové kompaktní kazetové zařízení N: zařízení bez PCB NF: Čtyřtrubkové zařízení bez PCB Jmenovité proudění vzduchu (CFM) Parametry pro venkovní jednotku: H: Vysokotlaké; s normálním tlakem Typ vnitřní jednotky A: Standardní kazetový fan-coil D: Kompaktní kazetový fan-coil G: Vysoko-nástěnný fan-coil H1: Podstropní / parapetní fan-coil s krytem, s čelním nasáváním vzduchu H2: Podstropní / parapetní fan-coil s krytem, se spodním nasáváním H3: Fan-coil bez krytu T2: Kanálový fan-coil Fan-coil Midea 19

20 MINI chillery DĚLENÉ MINI CHILLERY Typ MGA-D10/N1 MGA-D12/N1 MGA-D14/SN1 MGA-D16/SN1 Elektrické napětí V; fáze; Hz ; 1; ; 1; ; 3; ; 3; 50 Jmenovitý výkon kw 10, Příkon kw 3,91 3,98 4,45 4,9 Jmenovitý výkon kw Příkon kw 4,22 4,26 4,83 4,94 Maximální příkon kw 6,15 6,2 6,4 6,6 Maximální provozní proud A 29,2 29,4 12,4 12,5 Chladivo typ/náplň -/kg R410A/2,7 R410A/3,6 R410A/4,1 R410A/4,4 Typ kompresoru - digital scroll digital scroll digital scroll digital scroll Počet kompresorů ks Kompresor Max. průtok vzduchu m³/h Rozměry (š x v x h) mm 990x966x x1250x x1250x x1250x340 Netto hmotnost kg Hladina akustického tlaku db(a) Průměr potrubí (kapalina/plyn) mm/mm 9,52/15,9 9,52/15,9 9,52/15,9 9,52/15,9 Označení - CE-SBX/N1-01 CE-SBX/N1-01A CE-SBX/SN1-01 CE-SBX/SN1-01A Příkon čerpadla W Výtlak čerpadla m Hydraulický modul Objem expanzní nádrže l Rozměry (š x v x h) mm 905x370x x370x x370x x370x366 Netto hmotnost kg Rozměr potrubí mm DN32 DN32 DN32 DN32 Provozní rozsah C +10 C/+43 C C -15 C/+24 C Vstupní teplota C +10 C/+20 C C +30 C/+55 C KOMPAKTNÍ MINI CHILLERY Typ MGC-F05W/N1 MGC-F07W/N1 MGC-F10W/N1 MGC-F10W/SN1 MGC-F12W/SN1 MGC-F14W/SN1 MGC-F16W/SN1 Elektrické napětí V; fáze; Hz ; 1; ; 1; ; 1; ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw 5 7,2 10,5 10, Příkon kw 1,94 2,76 3,61 3,93 4,41 4,86 6,43 Jmenovitý výkon kw 5,5 7, ,1 18 Příkon kw 1,99 2,83 4 4,24 4,64 5,22 6,44 Maximální příkon kw 2,35 3,2 5,5 4,4 5 6,55 7,7 Maximální provozní proud A 11,7 16,7 25,7 8,3 9,1 10,5 14,3 Maximální startovací proud A 36, Typ kompresoru - rotační rotační fix scroll fix scroll fix scroll fix scroll fix scroll Počet kompresorů ks Maximální průtok vzduchu m³/h Příkon ventilátoru W / / / / /120 Chladivo typ/náplň -/kg R410A/1,6 R410A/2,1 R410A/3 R410A/2,7 R410A/3 R410A/3,6 R410A/4,2 Příkon čerpadla W Výtlak čerpadla m 5,5 5,5 8,5 8,5 8,5 8,5 8,5 Objem expanzní nádrže l š x v x h mm 990x966x x966x x1245x x1245x x1249x x1249x x1249x420 Hmotnost kg Hladina akustického tlaku db(a) /50 58/48 59/49 60/50 60/51 Hydraulický rozměr potrubí mm DN25 DN25 DN32 DN32 DN32 DN32 DN32 Provozní rozsah C +10 C/+43 C C -15 C/+24 C Vstupní teplota C +10 C/+20 C C +30 C/+55 C Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 20

21 Modulární chillery MODULÁRNÍ CHILLERY Typ MGB-D25W/RN1 MGB-D30W/RN1 MGCSL-D30W/RN1 MGB-F55W/RN1 MGB-D65W/RN1 Elektrické napětí V; fáze; Hz ; 3; ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw Příkon kw 9, ,5 20,4 Jmenovitý výkon kw 29, Příkon kw 9,2 9,8 9,8 18,3 21,5 Maximální příkon kw 12,5 12,5 13,4 28,2 27,5 Maximální provozní proud A 21,5 21,5 22,5 47,6 46 Chladivo typ/náplň -/kg R410A/3,5x2 R410A/3,5x2 R410A/3,5x2 R410A/7x2 R410A/7x2 Typ kompresoru - fix scroll + digital scroll fix scroll + digital scroll fix scroll + digital scroll fix scroll fix scroll + digital scroll Počet kompresorů ks Kompresor Příkon kw 5,26/5,2 5,26/5,2 5,26/5,2 11,25 10,8/5,75/5,2 Provozní proud A 10,6/11,8 10,6/11,8 10,6/11,8 20,88 18,7/9,8/9,1 Rozběhový proud A 74/74 74/74 74/ /82,4/74 Počet ventilátorů ks Ventilátor Průtok vzduchu m³/h Provozní proud A 3,1 3,1 3,1 2x4,5 2x4,5 Příkon kw 0,4 0,4 0,4 2x0,55 2x0,55 š x v x h mm 1514x1865x x1865x x865x x1880x x1880x900 Hmotnost kg Hladina akustického tlaku db(a) Hydraulický rozměr potrubí mm DN40 DN40 DN40 DN100 DN100 Provozní rozsah C +10 C/+46 C +10 C/+46 C -10 C/+46 C +10 C/+46 C +10 C/+46 C C -10 C/+21 C -10 C/+21 C -10 C/+21 C -10 C/+21 C -10 C/+21 C Výstupní teplota C +5 C/+17 C +5 C/+17 C 0 C/+17 C +5 C/+17 C 0 C/+17 C C +45 C/+50 C +45 C/+50 C +22 C/+50 C +45 C/+50 C +22 C/+50 C Typ MGBL-D65W/RN1 MGB-F130W/RN1 MGBL-F130W/RN1 MGB-F200W/RN1 MGBT-F250W/RN1 Elektrické napětí V; fáze; Hz ; 3; ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw Příkon kw 20,4 40,8 40, ,3 Jmenovitý výkon kw Příkon kw 21, Maximální příkon kw 27,1 55,5 55,5 78,3 104,9 Maximální provozní proud A 51,7 93,8 93,8 133,4 194,6 Chladivo typ/náplň -/kg R410A/7x2 R410A/7x4 R410A/7x4 R410A/7x6 R410A/15x4 Typ kompresoru - fix scroll + digital scroll fix scroll fix scroll fix scroll fix scroll Počet kompresorů ks Kompresor Příkon kw 10,8/5,75/5,2 11,25 11,25 11,25 10,28 Provozní proud A 18,7/9,8/9,1 20,88 20,88 20,88 20,88 Rozběhový proud A 144/82,4/ Počet ventilátorů ks Průtok vzduchu m³/h Ventilátor Provozní proud A 2x4,0 4x4,5 4x4,5 6x4,5 8x1,8 Příkon kw 2x0,865 4x0,55 4x0,55 6x0,55 8x0,7 š x v x h mm 2000x1880x x2090x x2090x x2110x x2130x2000 Hmotnost kg Hladina akustického tlaku db(a) Hydraulický rozměr potrubí mm DN100 DN65 DN65 DN80 DN100 C -10 C/+46 C +10 C/+46 C -10 C/+46 C +10 C/+46 C +10 C/+52 C Provozní rozsah C -10 C/+21 C -10 C/+21 C -10 C/+21 C -10 C/+21 C -10 C/+21 C C 0 C/+17 C +5 C/+17 C 0 C/+17 C +5 C/+17 C 0 C/+17 C Výstupní teplota C +22 C/+50 C +45 C/+50 C +22 C/+50 C +45 C/+50 C +22 C/+50 C Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 21

22 Chillery (se šroubovým kompresorem a turbokompresorem) CHILLERY SE ŠROUBOVÝM KOMPRESOREM Výkon: 380/500/600/880/ 1000/1200/1420 kw Chladivo: R134A VODOU CHLAZENÉ CHILLERY S TURBOKOMPRESOREM Výkon: 1250 a kw Chladivo: R134A VODOU CHLAZENÉ CHILLERY SE ŠROUBOVÝM KOMPRESOREM Výkon: 130 a 1320 kw Chladivo: R134A 22

23 Fan-coil nástěnné jednotky NÁSTĚNNÉ FAN-COILY (DVOUTRUBKOVÉ) Typ MKG-250 Průtok vzduchu MKG-600 m³/h 425/360/ /430/ /580/ /720/ /870/770 kw 2,2/1,84/1,65 2,64/2,24/2,05 3,08/2,62/2,27 4,07/3,73/3,24 4,45/4,18/3,74 Objemový průtok média l/h Pokles tlaku vody kpa kw 3,02/2,6/2,23 3,69/3,25/2,77 4,34/3,86/3,25 5,69/5,12/4,32 6,3/5,67/4,73 kpa 10 16,4 20,8 25,1 27,9 Výkon vysoký x střední x nízký Pokles tlaku vody V; Fáze; Hz Příkon Hladina akustického tlaku MKG-500 vysoký x střední x nízký Elektrické napětí MKG-400 vysoký x střední x nízký Výkon MKG-300 šxvxh Hmotnost vysoká x střední x nízká /1/50 W db(a) 30/24/20 35/29/24 37/31/26 39/33/28 40/34/29 mm 915x210x x210x x210x x210x x210x316 kg Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN20 Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 23

24 Fan-coil kazetové jednotky STANDARDNÍ KAZETOVÝ FAN-COIL (DVOUTRUBKOVÝ) Typ MKA-600R MKA-750R MKA-850R MKA-950R MKA-1200R MKA-1500R Průtok vzduchu vysoký x střední x nízký m³/h 1000/850/ /1060/ /1190/ /1360/ /1700/ /2170/1840 Výkon vysoký x střední x nízký kw 5,7/4,73/3,96 7/5,62/4,72 7,27/6,46/5,71 8,22/7,39/6,54 10,39/9,25/8,2 12,9/11,51/10,21 Objemový průtok média l/h Pokles tlaku vody kpa 23,8 25, , Výkon vysoký x střední x nízký kw 9,66/7,72/6,27 11,55/9,24/7,51 12,42/9,93/8,07 12,85/11,08/9 17,58/14,06/11,42 17,6/14,08/11,44 Pokles tlaku vody kpa 16,4 11,8 14,6 14,8 34,7 36,7 Příkon W Hladina akustického tlaku vysoká x střední x nízká db(a) 45/40/36 46/42/37 47/43/38 48/44/39 49/45/40 50/46/41 Dekorační panel š x v x h mm 950x45x950 Netto hmotnost kg 6 š x v x h mm 840x230x x230x x300x x300x x300x x300x840 Hmotnost kg 25/27 25/27 30,5/33 30,5/33 30,5/33 35/37,5 Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN32 STANDARDNÍ KAZETOVÝ FAN-COIL (ČTYŘTRUBKOVÝ) Typ MKA-600F MKA-750F MKA-850F MKA-950F MKA-1200F MKA-1500F Průtok vzduchu vysoký x střední x nízký m³/h 1150/800/ /1020/ /1040/ /1200/ /1300/ /1470/1260 Výkon vysoký x střední x nízký kw 5,1/4,08/3,76 5,93/4,41/3,94 6,17/5,13/4,59 6,7/5,48/4,85 9,28/7,45/6,5 10,58/7,45/6,5 Objemový průtok média l/h Pokles tlaku vody kpa Výkon vysoký x střední x nízký kw 6,67/5,87/5,07 7,87/6,85/5,9 8,06/6,93/6,05 8,67/7,63/6,59 11,65/10,49/8,85 12,62/11,36/9,47 Objemový průtok média l/h Pokles tlaku vody kpa Příkon W Hladina akustického tlaku vysoká x střední x nízká db(a) 42/32/26 44/34/28 46/36/30 47/38/32 48/40/34 50/42/36 Dekorační panel š x v x h mm 950x45x950 Netto hmotnost kg 6 š x v x h mm 840x300x840 Hmotnost kg Přípojka na vodu coul 3/4, 1/2 Přípojka na kondenz mm DN32 Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 24

25 Fan-coil kazetové jednotky KOMPAKTNÍ KAZETOVÝ FAN-COIL (DVOUTRUBKOVÝ) Typ MKD-300 MKD-400 MKD-500 Průtok vzduchu vysoký x střední x nízký m³/h 510/440/ /580/ /730/600 Výkon vysoký x střední x nízký kw 3/2,58/2,16 3,7/3,18/2,66 4,5/3,6/3,06 Objemový průtok média l/h Pokles tlaku vody kpa Výkon vysoký x střední x nízký kw 4/3,5/3,08 5,1/4,3/3,83 6/4,76/4,07 Pokles tlaku vody kpa Příkon W Hladina akustického tlaku vysoká x střední x nízká db(a) 36/33/28 42/39/32 45/42/34 š x v x h mm 647x50x647 Dekorační panel Netto hmotnost kg 2,5 š x v x h mm 575x261x575 Hmotnost kg 17,5 Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN25 KOMPAKTNÍ KAZETOVÝ FAN-COIL (ČTYŘTRUBKOVÝ) Typ MKD-300S MKD-400S MKD-500S Průtok vzduchu vysoký x střední x nízký m³/h 510/440/ /580/ /730/600 Výkon vysoký x střední x nízký kw 2,5/2,2/1,76 2,9/2,55/2,04 3,5/2,87/2,15 Objemový průtok média l/h Pokles tlaku vody kpa Výkon vysoký x střední x nízký kw 3,7/3,29/2,92 4,6/3,82/3,4 5,1/4,03/3,52 Objemový průtok média l/h Pokles tlaku vody kpa Příkon W Hladina akustického tlaku vysoká x střední x nízká db(a) 36/33/28 42/39/32 45/42/34 š x v x h mm 647x50x647 Dekorační panel Netto hmotnost kg 2,5 š x v x h mm 575x261x575 Hmotnost kg 17,5 Přípojka na vodu coul 3/4, 1/2 Přípojka na kondenz mm DN25 Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 25

26 Fan-coil kanálové jednotky STANDARDNÍ KANÁLOVÝ FAN-COIL (DVOUTRUBKOVÝ- DVOUŘADÝ VÝMĚNÍK) Typ MKT2-200G12 MKT2-300G12 MKT2-400G12 MKT2-500G12 Průtok vzduchu vysoký x střední x nízký m³/h 340/255/ /385/ /510/ /640/425 Výkon vysoký x střední x nízký kw 2/1,74/1,52 2,7/2,31/2,03 3,6/3,11/2,66 4,4/3,74/3,25 Objemový průtok média l/h Pokles tlaku vody kpa Výkon vysoký x střední x nízký kw 3,2/2,75/2,37 4,3/3,74/3,23 5,4/4,64/4,05 6,8/5,78/5,07 Pokles tlaku vody kpa 4,2 9,5 15,5 18,3 Statický tlak Pa Příkon W Hladina akustického tlaku vysoká x střední x nízká db(a) 36/34/29 38/33/29 38/35/31 39/36/32 š x v x h mm 741x241x x241x x241x x241x522 Hmotnost kg 13,9 16,5 19,2 19,2 Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN25 Typ MKT2-600G12 MKT2-800G12 MKT2-1000G12 MKT2-1200G12 MKT2-1400G12 Průtok vzduchu vysoký x střední x nízký m³/h 1020/765/ /1020/ /1275/ /1530/ /1785/1190 Výkon vysoký x střední x nízký kw 5,5/4,58/4,09 7,5/6,33/5,68 8,9/7,61/6,41 10,8/9,13/7,93 12,3/10,46/9,27 Objemový průtok média l/h Pokles tlaku vody kpa Výkon vysoký x střední x nízký kw 8,1/6,77/5,92 11/9,48/8,25 13,5/11,72/10,03 16,5/14,05/12,24 19,5/16,85/14,63 Pokles tlaku vody kpa 11,8 12, ,6 40,1 Statický tlak Pa Příkon W Hladina akustického tlaku vysoká x střední x nízká db(a) 40/36/33 42/37/33 44/39/34 46/40/35 48/42/37 š x v x h mm 1161x241x x241x x241x x241x x241x522 Hmotnost kg 22 30,9 33,4 38,5 42,1 Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN25 Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 26

27 Fan-coil kanálové jednotky STANDARDNÍ KANÁLOVÝ FAN-COIL (ČTYŘTRUBKOVÝ - TROJŘADÝ VÝMĚNÍK) Typ MKT3-200FG12 MKT3-300FG12 MKT3-400FG12 vysoký x střední x nízký m³/h 340/255/ /385/ /510/ /640/425 vysoký x střední x nízký kw 2/1,76/1,52 2,7/2,35/2,13 3,6/3,15/2,76 4,3/3,74/3,32 Objemový průtok média l/h Pokles tlaku vody kpa 7,6 14,4 8,2 9,5 kw 3/2,64/2,22 4/3,48/3 5,2/4,47/3,9 5,7/5,02/4,33 Objemový průtok média l/h Pokles tlaku vody kpa 6,8 12,5 23, Průtok vzduchu Výkon Výkon vysoký x střední x nízký Elektrické napětí V; Fáze; Hz MKT3-500FG /1/50 Statický tlak Pa Příkon W db(a) 35/32/26 36/33/27 37/34/28 40/36/30 mm 741x241x x241x x241x x241x522 kg 15,1 17,5 20,7 20,7 Hladina akustického tlaku vysoká x střední x nízká šxvxh Hmotnost Přípojka na vodu coul 3/4, 3/4 Přípojka na kondenz mm DN25 Typ Průtok vzduchu MKT3-1000FG12 MKT3-1200FG12 MKT3-1400FG12 m³/h 1020/765/ /1020/ /1275/ /1530/ /1785/1190 vysoký x střední x nízký kw 5/4,32/3,84 6,8/5,78/5,11 7,8/6,74/5,88 10,2/8,89/7,85 11,5/9,9/8,86 Objemový průtok média l/h Pokles tlaku vody kpa 17,2 18, ,3 51,9 kw 7,2/6,19/5,33 9,6/8,45/7,2 10,8/9,61/8,1 13,5/12,15/10,26 15,5/13,48/11,78 Výkon MKT3-800FG12 vysoký x střední x nízký Výkon MKT3-600FG12 vysoký x střední x nízký Objemový průtok média l/h Pokles tlaku vody kpa 40,7 20,7 34,7 28,6 55,2 Elektrické napětí V; Fáze; Hz /1/50 Statický tlak Pa Příkon W Hladina akustického tlaku šxvxh Hmotnost vysoká x střední x nízká db(a) 42/38/32 43/39/33 45/41/35 46/42/36 48/44/38 mm 1161x241x x241x x241x x241x x241x522 kg 23,5 32,4 34, ,6 Přípojka na vodu coul 3/4, 3/4 Přípojka na kondenz mm DN25 Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. 27

28 Fan-coil parapetní jednotky PARAPETNÍ FAN-COILY (DVOUTRUBKOVÉ, S KRYTEM / BEZ KRYTU) Typ MKH1(2,3)-150 MKH1(2,3)-250 MKH1(2,3)-300 MKH1(2,3)-400 Průtok vzduchu vysoký x střední x nízký m³/h 255/215/ /360/ /430/ /580/510 Výkon vysoký x střední x nízký kw 1,15/0,93/0,89 1,87/1,74/1,59 2,53/2,25/1,88 3,27/2,84/2,54 Objemový průtok média l/h Pokles tlaku vody kpa 18,3 10,1 14,2 26,3 Výkon vysoký x střední x nízký kw 1,52/1,22/1,14 2,53/2,28/2,1 3,49/2,97/2,44 4,58/3,89/3,44 Pokles tlaku vody kpa 16 8,8 13,7 24 Příkon W H1 vysoká x střední x nízká db(a) 32/29/26 35/32/30 37/34/32 39/36/34 Hladina akustického tlaku H2/H3 vysoká x střední x nízká db(a) 30/27/24 33/30/28 35/32/30 37/34/32 š x v x h mm 800x626x x626x x626x x626x220 MKH1(2) Hmotnost kg 22,5 22, š x v x h mm 550x545x x545x x545x x545x212 MKH3 Hmotnost kg Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN25 Typ MKH1(2,3)-450 MKH1(2,3)-500 MKH1(2,3)-600 MKH1(2,3)-800 MKH1(2,3)-900 Průtok vzduchu vysoký x střední x nízký m³/h 765/650/ /720/ /870/ /1160/ /1300/1150 Výkon vysoký x střední x nízký kw 3,97/3,58/3,15 4,85/4,52/3,72 5,64/4,51/3,9 6,52/5,75/4,36 7,85/7,19/6,55 Objemový průtok média l/h Pokles tlaku vody kpa 23, , ,3 Výkon vysoký x střední x nízký kw 5,64/4,79/4,23 6,98/6,28/5,23 8,23/6,58/5,59 9,58/8,14/6,32 11,69/10,52/9,35 Pokles tlaku vody kpa 22 17, ,2 21,5 Příkon W H1 vysoká x střední x nízká db(a) 41/38/36 43/40/38 44/41/39 46/43/40 48/45/42 Hladina akustického tlaku H2/H3 vysoká x střední x nízká db(a) 39/36/34 41/38/36 42/39/37 44/41/38 46/43/40 š x v x h mm 1200x626x x626x x626x x626x x626x220 MKH1(2) Hmotnost kg 32,5 32, š x v x h mm 950x545x x545x x545x x545x x545x212 MKH3 Hmotnost kg Přípojka na vodu coul 3/4 Přípojka na kondenz mm DN25 FAN-COIL OVLADAČE RM02 Infra dálkový ovladač R51 Infra dálkový ovladač KJR-10B/DP(T)-E Drátový ovladač pro kazetové/nástěnné jednotky KJR-12B/(DP) Drátový ovladač pro kazetové/nástěnné jed. s teplo. senzorem KJR-15B/E(P) Termostat pro podstropní/parapetní fan-coily KJR-18B Nástěnný termostat pro kanálové fan-coily 28 Testovací podmínky: : venkovní teplota vzduchu 35 C, teplotní spád vody 7/12 C. : venkovní teplota vzduchu 7 C, teplotní spád vody 45/40 C. Hladina akustického tlaku 1m od zařízení. H1: podstropní / parapetní fan-coil s krytem a s předním nasáváním H2: podstropní / parapetní fan-coil se spodním nasáváním H3: fan-coil bez krytu.

29 REFERENCE - KUKA Robotics Místo realizace: KUKA Robotics - výrobní provozovna, Füzesgyarmat Datum realizace: 2013, srpen Specifikace zařízení: 11 ks Midea MGBL-D65W chiller Jmenovitý výkon: 715 kw Cílem projektu byla modernizace technologie chlazení ve výrobní provozovně KUKA Robotics, ve městě Füzesgyarmat. Na pokrytí tohoto projektu bylo instalováno 11 ks MGBL-D65W jednotek, modulární chillery s výkonem 65kW, celkem 715kW. Chillery byly zapojené systémem Tichelmann, který přivádí vodu do primárního okruhu. Tento typ zařízení disponuje jedním PCB, proto je možné ho umístit na nástěnný ovladač, který v závislosti na výkonu postupně chillery zapíná. 29

30 Rooftopy kódy jednotek Rooftopy M - R C T 062 C W N1 R A / Design zařízení: A: design 2. generace; 1. generace Napájecí napětí: R: 3~, V, 50 Hz; Q: 1~, V, 50 Hz Chladivo R410A Provedení s drátovým ovladačem Kód funce: C: pouze chlazení E: elektrický ohřev; H: tepelné čerpadlo Jmenovitý chladící výkon [6,2 tun]; XX: výkon v kbtu/h, XXX: výkon v tunách Teplotní podmínky: tropické, normální Místo nasávání: A/B: obousměr. nasávání z boku a zespodu zařízení C: jednosměrné nasávání z boku zařízení D: jednosměrné nasávání zespodu zařízení Rooftopy Midea 30

31 Rooftopy venkovní jednotky ROOFTOPY Typ MRBT-60CWN1-R MRBT-062CWN1-R MRBT-075CWN1-R MRBT-085CWN1-R MRBT-100CWN1-R Elektrické napětí V; fáze; Hz ; 3; ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw Příkon kw 5,6 7,7 9,2 10,4 11,8 Maximální příkon kw 8,1 10, ,8 Maximální provozní proud A 18 20, ,3 30 Jmenovitý průtok vzduchu m³/h Maximální externí statický tlak Pa Chladivo typ/náplň -/kg R410A/5 R410A/5,2 R410A/5,6 R410A/6,5 R410A/6,7 š x v x h mm 1920x870x x1065x x1065x x1002x x1002x1335 Hmotnost kg Typ MRBT-125CWN1-R MRBT-150CWN1-R MRBT-175CWN1-R MRBT-200CWN1-R MRCT-300CWN1-R Elektrické napětí V; fáze; Hz ; 3; ; 3; ; 3; ; 3; ; 3; 50 Jmenovitý výkon kw Příkon kw 15,3 18, ,6 33 Maximální příkon kw , Maximální provozní proud A 41, , Jmenovitý průtok vzduchu m³/h Maximální externí statický tlak Pa Chladivo typ/náplň -/kg R410A/4,7+2,2 R410A/5,8x2 R410A/5,2x2 R410A/8,1x2 R410A/8,3x2 š x v x h mm 2230x1245x x1245x x1245x x1245x x1656x2157 Hmotnost kg ROOFTOPY OVLADAČE KJR-12B/DP(T)-E Standardní drátový ovladač pro rooftop jednotky KJR-23B Drátový ovladač pro chlazení nebo pro zařízení s teplovodní vložkou KJR-25B Drátový ovladač pro zařízení s čerpadlem Testovací podmínky: : venkovní teplota vzduchu 35 C, vnitřní teplota v místnosti 27 C. : venkovní teplota vzduchu 7 C, vnitřní teplota v místnosti 20 C. 31
