1 NIBE SPLIT ideální řešení pro rodinné domy

2 Co je NIBE SPLIT? Je to systém, sestávající z 1 venkovní a 1 vnitřní jednotky Tepelný výměník je součástí vnitřní jednotky Vnitřní a venkovní jednotka je propojena potrubím s chladivem Venkovní jednotka vyvinuta ve spolupráci s Mitsubishi Heavy Industry (MHI) Venkovní jednotka je odvozena ze sériově vyráběného výrobku a přizpůsobena pro provoz jako TČ Kompresor venkovní jednotky je řízen frekvenčním měničem (invertorem)

3 NIBE SPLIT kompletní program pro vytápění, chlazení a ohřev TV NIBE TRAINING

4 NIBE SPLIT program - sety NIBE TRAINING

5 NIBE SPLIT program rychlý průvodce výběru Číslo setu Kompaktní řešení (jedna skříň) Vnitřní jednotka Oddělená řídící jedn. a zásobník Venkovní jednotka 1 ACVM 270 AMS 10 8 kw 2 ACVM 270 AMS kw 3 HBS12 + HEV500 AMS kw 4 HBS16 + HEV300 AMS kw 5 HBS16 + HEV500 AMS kw 6 HBS16 + HE30 AMS kw

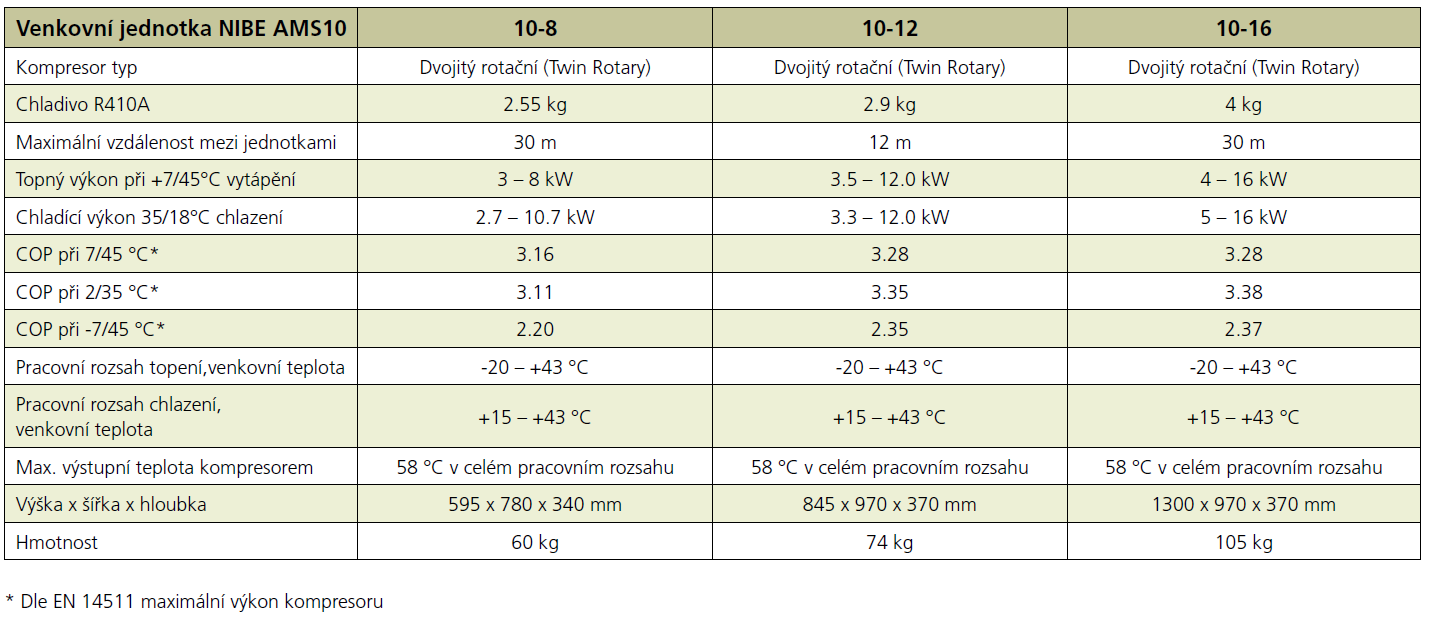

6 NIBE SPLIT program technické parametry / venkovní jednotky 15 m

7 NIBE SPLIT program technické parametry / vnitřní jednotky

8 NIBE SPLIT program orientační průvodce výběru vhodné jednotky Požadavek na množství TV vysoká spotřeba normální spotřeba Tepelná ztráta domu (kw)

9 Princip systému Topný systém (voda) Chladicí systém (voda) Teplá voda Nibe: AMS10-12 Vnější tepelný zdroj např. plynový kotel, kotel na pevná paliva, solární zařízení, (Hydrounit) Nibe: ACVM

10 Venkovní jednotka AMS Vyvinuta ze standardní klimatizační jednotky s novým designem, který odpovídá NIBE výrobkům - Konstrukce změněna, aby vyhovovala severskému klimatu - 1 fázový frekvenční měnič (invertor) - Twin Rotary kompresor pro dobrý výkon při proměnných otáčkách - 2 x elektronický expansní ventil - Ventilátor s DC motorem a nejnovějším designem lopatek - Na vyžádání odmrazování (příslušenství) - 2 vrstvy vypalovacího laku - Kompaktní - Jednoduchá připojení - Standardizované rozměry pro jednoduchou montáž s běžnými konzolemi nebo stojany - F- plyn, méně než 3kg

11 Hlavní součásti venkovní jednotky

12 Twin Rotary kompresor

13 Elektronický expanzní ventil 1) Funkce chladivo se snadněji odpaří při sníženém tlaku EEV řídí velikost průtoku zkapalněného chladiva 2) Součásti EEV Cívka (stator) Permanentní magnet (rotor) Jehlový ventil Chladivo Chladivo

14 Vnitřní jednotka ACVM NIBE design - Potrubní připojení shora - Uživatel - přístup pouze k ovládacímu panelu - Všechna el. propojení do vnější jednotky - Teplota okolního prostředí pro provoz 5-35ºC - Kvalitní izolace - Stejnosměrné oběhové čerpadlo - Ventily odolné vůči netěsnostem - 9 kw vnitřní el. kotel - Kompaktní rozměry - Jednoduchý přístup z vrchu a zepředu - Každá jednotka prochází plnou výstupní kontrolou

15 Hlavní komponenty vnitřní jednotky Externí přípoje Blok výměníku Ovládací panel Elektrický blok 2 Elektrický blok 1 Zásobník

16 Blok výměníku

17 Ventily Směšovací ventil 3-cestný, typ - kulový 2-cestný ventil, typ - kulový 2x

18 Polohy ovladačů (pohonů ventilů) Otevřeno Pohyb Zavřeno

19 Pohon ventilů Rozebrání Ruční ovládání

20 Hlavní díly Kulový uzavírací ventil s filtrem DC oběhové čerpadlo s řízenými otáčkami Deskový výměník chladivo/voda

21 Hlavní díly Snímač vysokého tlaku chladiva 2-proudý filtrdehydrátor Odpad kondenzátu

22 Tepelně izolovaný modul kondenzátoru

23 Technická změna od

24 Zásobník Čtyři hlavní funkce: 1. Příprava TV 2. Zásobník energie pro přípravu TV 3. Doplňkový ohřev pomocí el. topné tyče 4. Připojení externího zdroje tepla

25 Součásti zásobníku Trubkový šnekový výměník nerez. ocel vhodná pro všechny druhy vody dle evropského hodnocení Přípoje pro externí zdroj tepla Teplotní čidlo TV Jímka pro teplotní čidlo (externí zdroj) Teplotní čidlo el. topné tyče El. topná tyč

26 Elektrický blok 1 Hlavní přívod el. energie 1x230V nebo 3x400V El. připojení vnější jednotka Stykač vnější jednotka Releová deska Pojistka vnější jednotka - 16A Pojistka řídící obvody - 10A Termostat Nouzového režimu (ručně nastavitelný) 3x stykače el. topná tyč Teplotní pojistka zásobníku (ruční reset ) Externí zdroj tepla

27 Elektrický blok 2 Řídící deska s programem pro vnitřní jednotku ACVM Deska 106, komunikace s vnější jednotkou

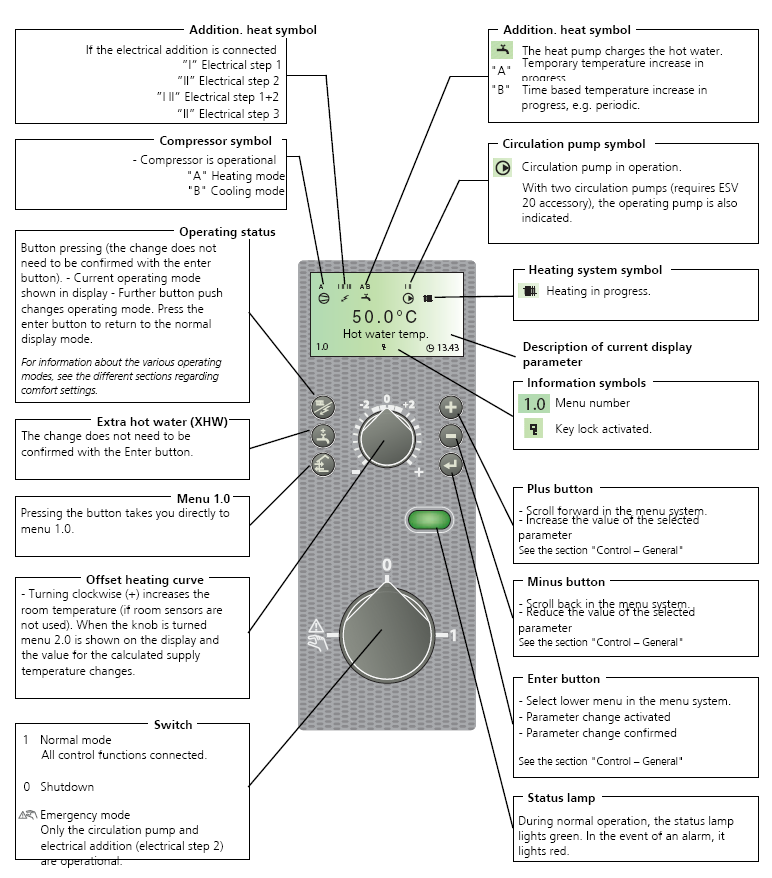

28 Ovládací panel: komunikace s uživatelem nebo technikem NIBE TRAINING

29 Připojení TV Připojení Tlakoměr a pojistný ventil otopného/chladicího systému Chladivo Průchodky pro el. kabely Otopný/chladicí systém Průchodky pro el. kabely

30 Hydraulické principy Čtyři hlavní principy: 1. Topení - plovoucí kondenzace s řízenými otáčkami kompresoru 2. Topení - s dodatkovým zdrojem tepla 3. Chlazení - plovoucí vypařování s řízenými otáčkami kompresoru 4. Příprava Teplé vody - s konst. příkonem energie a řízením otáček čerpadla

31 Hydraulické schéma a umístění tepl.čidel NIBE TRAINING

32 Topení pouze pomocí kompresoru

33 Topení s přídavnými zdroji tepla

34 Chlazení

35 Příprava Teplé vody

36 Kompletní systém

37 Připojení externího zdroje tepla

38 Přiloženo k dodávce TČ Venkovní teplot. čidlo Můstky pro 1-fázové zapojení Proudové transformátory Skupina poj. ventil/tlakoměr

39 NIBE SPLIT příslušenství * od 2013 instalováno z výroby Konzole na zem č.dílu Konzole na zeď č.dílu

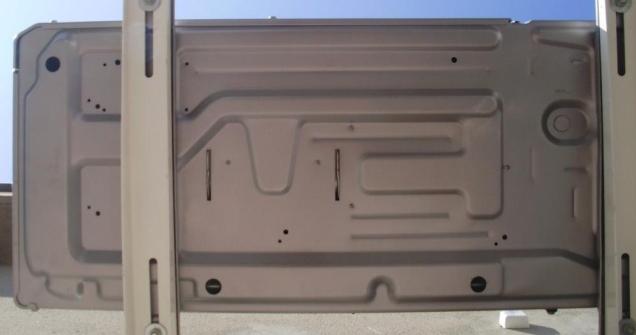

40 Ohřev dna venkovní jednotky AMS 10 od 2013 instalováno již z výroby

41 Instalační konzole pro venkovní jednotku NIBE TRAINING

42 NIBE SPLIT - Zhodnocení - Invertor = menší potřeba pro velký objem systému - Invertor = optimální řešení pro chladicí systém - Invertor = optimální výkon při částečném zatížení - Vysoká úroveň dokumentace - Kontrola výkonu TČ! - Kontrola max. potřebné dodávky tepla! - Čte, učí se a rozumí požadavkům.

43 Děkuji za pozornost!
