LG MULTI V IV. 4. generace LG invertorového kompresoru

Transkript

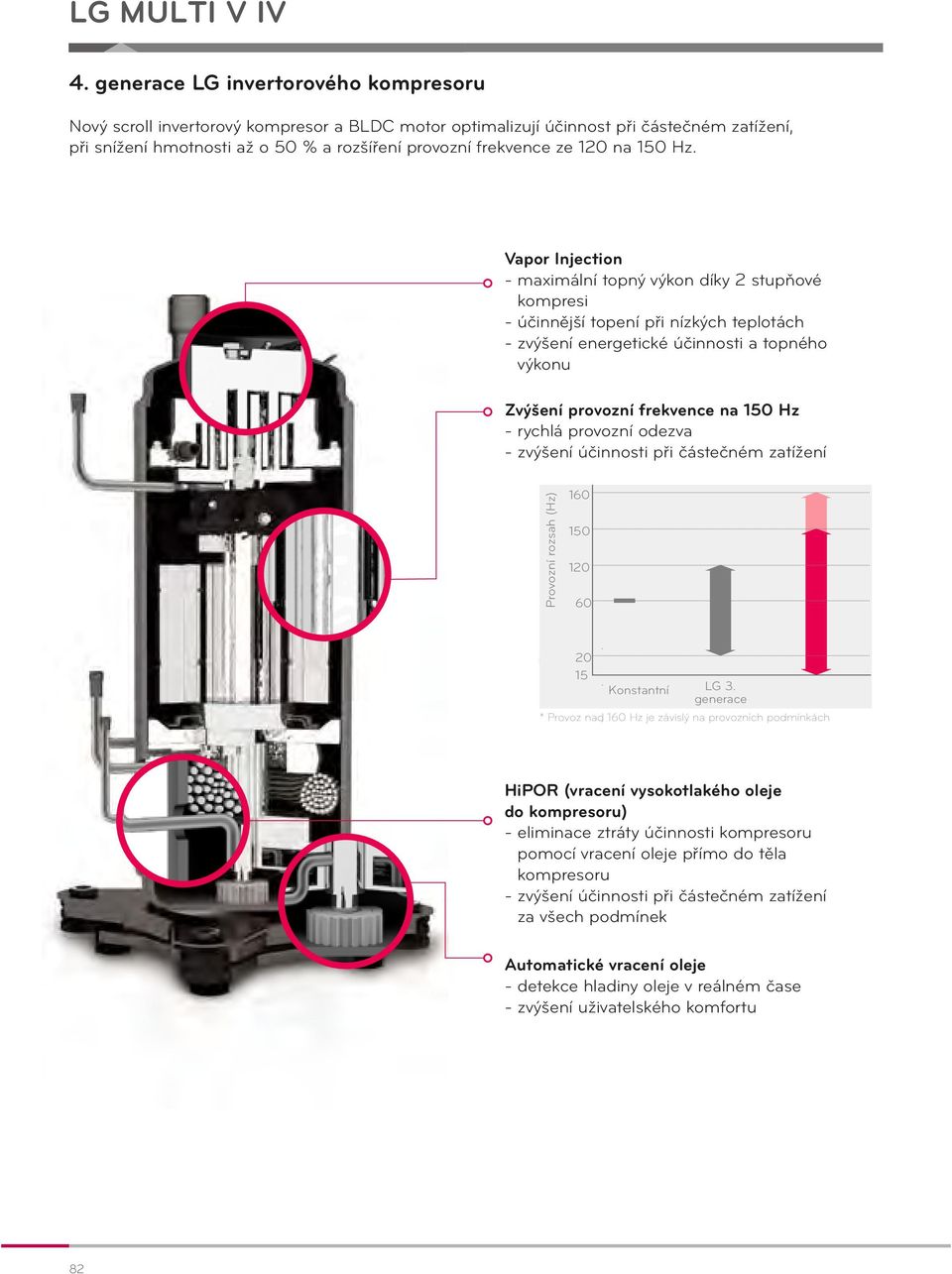

1 LG 4. generace LG invertorového kompresoru Nový scroll invertorový kompresor a BLDC motor optimalizují účinnost při částečném zatížení, při snížení hmotnosti až o 50 % a rozšíření provozní frekvence ze 120 na 150 Hz. Vapor Injection - maximální topný výkon díky 2 stupňové kompresi - účinnější topení při nízkých teplotách - zvýšení energetické účinnosti a topného výkonu Zvýšení provozní frekvence na 150 Hz - rychlá provozní odezva - zvýšení účinnosti při částečném zatížení Provozní rozsah (Hz) Konstantní LG 3. generace * Provoz nad 160 Hz je závislý na provozních podmínkách HiPOR (vracení vysokotlakého oleje do kompresoru) - eliminace ztráty účinnosti kompresoru pomocí vracení oleje přímo do těla kompresoru - zvýšení účinnosti při částečném zatížení za všech podmínek Automatické vracení oleje - detekce hladiny oleje v reálném čase - zvýšení uživatelského komfortu 82

2 Nominální účinnost LG MULTI V 4.85 IV (EER) 3.73 Nominální účinnost (EER) 30% 3.73 * Porovnání mezi modely 20HP % TM 2% HiPOR a Vapor Injection 1 % automatické vracení oleje 1 % zvětšení tepelného výměníku variabilní okruh tepelného výměníku 15% variabilní okruh tepelného výměníku 4% technologie řízení chladivového okruhu Nejvyšší hodnoty 30% účinností na světě 4% plně invertorové kompresory 3% aktivní řízení chladiva 4% technologie řízení chladivového okruhu 4% plně invertorové kompresory 3% aktivní řízení chladiva TM 2% HiPOR a Vapor Injection 1 % automatické vracení oleje 1 % zvětšení tepelného výměníku při částečném zatížení (EER) při částečném zatížení (EER) Konkurenční firma 17% 17% Porovnání mezi velikostmi 20HP v režimu chlazení, účinnost při částečném zatížení na základě interních testovacích dat. PUMP OUTDOOR HEAT PUMP UNITS OUTDOOR UNITS * Porovnání mezi modely 20HP. Konkurenční firma Porovnání mezi velikostmi 20HP v režimu chlazení, účinnost při částečném zatížení na základě interních testovacích dat. HiPOR (Vracení vysokotlakého oleje do kompresoru) Díky této technologie dochází k výraznému snížení ztráty energie, oproti konkurenčním výrobkům. Vapor injection Kompresor Technologie Vapor Injection využívá efekt 2 stupňové komprese, která je vhodná ke zvýšení účinnosti v režimu topení při extrémně nízkých teplotách. V kombinaci s HiPOR technologií tak posiluje topný výkon a rozšiřuje rozsah použití. Kompresor Olejový separátor Olejový separátor Bez ztráty na sací straně Bez ztráty na sací straně Vysokotlaký plyn Kompresor HiPOR TM Kompresor HiPOR TM Nízkotlaký plyn Olejový separátor Olejový separátor Střednětlaký plyn (Vapor injection vstup) Porovnání účinnosti 33% Porovnání účinnosti 23% 15% % Běžný (Hz) 23% * Podmínky 33% srovnání... (Tc=54.4 C,Te=7.2 C) - Zvýšení topného výkonu až o 27% - Min.provozní teplota -25 C Běžný (Hz) 13 Topný výkon * Podmínky srovnání... (Tc=54.4 C,Te=7.2 C) 27% Běžný Venkovní teplota ( C) MultiV 2015 LG klimatizace 83

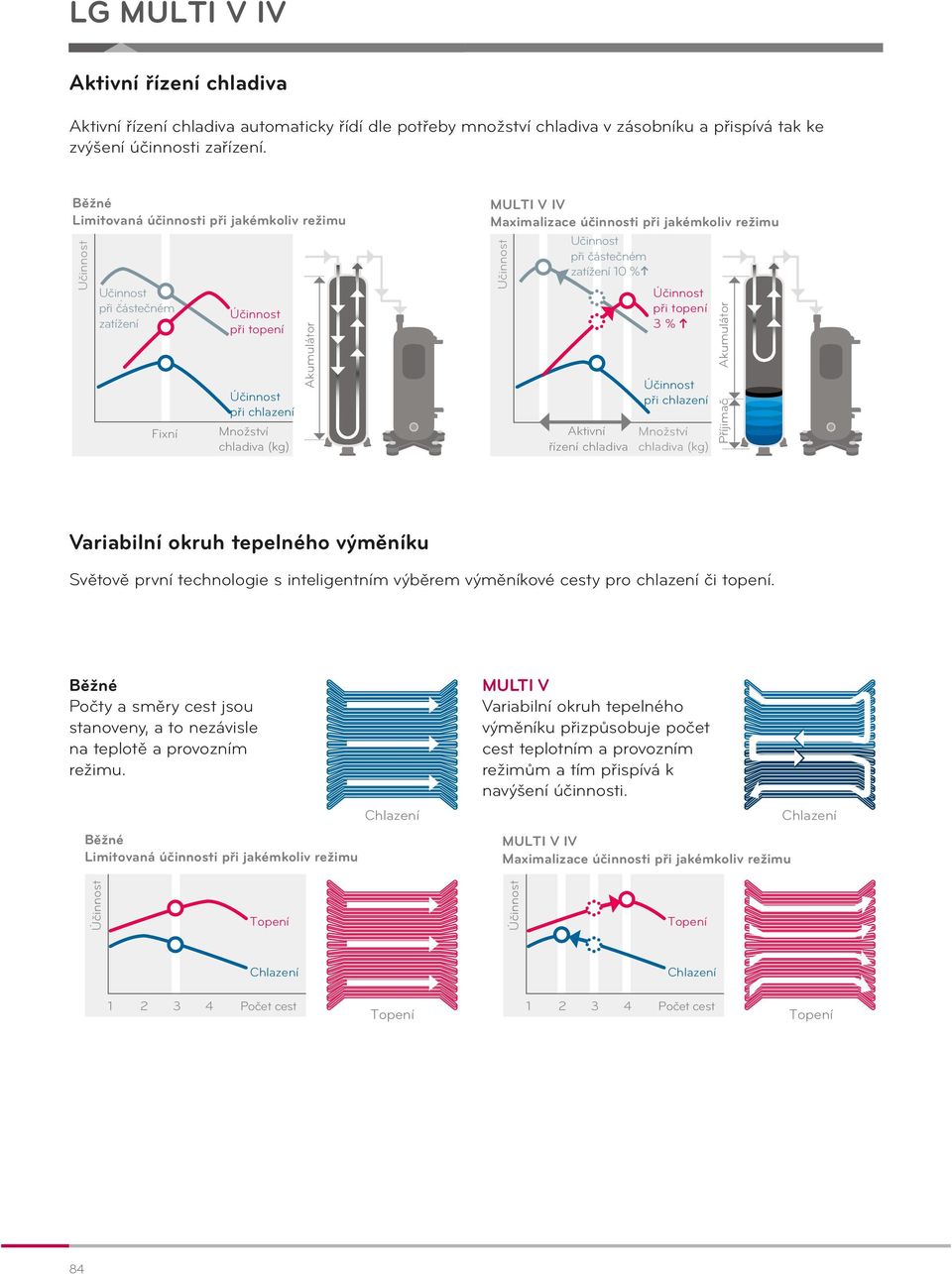

3 Venkovní teplota ( C) LG Aktivní řízení chladiva Aktivní řízení chladiva automaticky řídí dle potřeby množství chladiva v zásobníku a přispívá tak ke zvýšení účinnosti zařízení. Limitovaná účinnosti při jakémkoliv režimu Učinnost Učinnost při částečném zatížení Fixní při topení při chlazení Množství chladiva (kg) Akumulátor Maximalizace účinnosti při jakémkoliv režimu Učinnost při částečném zatížení 10 % Učinnost Aktivní řízení chladiva při topení 3 % při chlazení Množství chladiva (kg) Akumulátor Příjimač Variabilní okruh tepelného výměníku Světově první technologie s inteligentním výběrem výměníkové cesty pro chlazení či topení. Počty a směry cest jsou stanoveny, a to nezávisle na teplotě a provozním režimu. Limitovaná účinnosti při jakémkoliv režimu MULTI V Variabilní okruh tepelného výměníku přizpůsobuje počet cest teplotním a provozním režimům a tím přispívá k navýšení účinnosti. Maximalizace účinnosti při jakémkoliv režimu Počet cest Počet cest 84

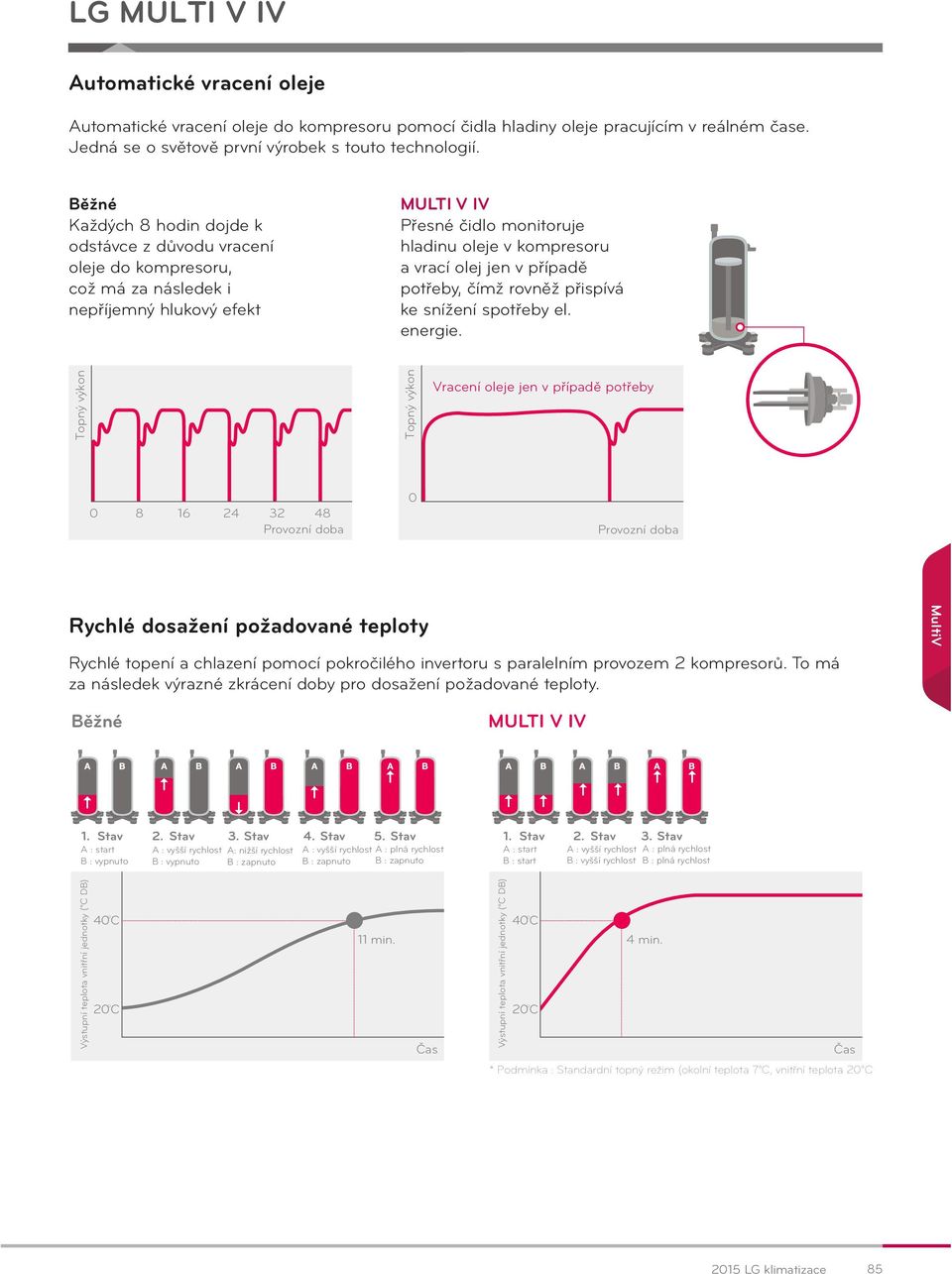

4 LG Automatické vracení oleje Automatické vracení oleje do kompresoru pomocí čidla hladiny oleje pracujícím v reálném čase. Jedná se o světově první výrobek s touto technologií. Každých 8 hodin dojde k odstávce z důvodu vracení oleje do kompresoru, což má za následek i nepříjemný hlukový efekt Topný výkon Topný výkon Provozní doba Provozní doba Přesné čidlo monitoruje hladinu oleje v kompresoru a vrací olej jen v případě potřeby, čímž rovněž přispívá ke snížení spotřeby el. energie. Vracení oleje jen v případě potřeby Topný výkon Topný výkon 0 0 Vracení oleje jen v případě potřeby Provozní doba Provozní doba Rychlé dosažení požadované teploty Rychlé topení a chlazení pomocí pokročilého invertoru s paralelním provozem 2 kompresorů. To má za následek výrazné zkrácení doby pro dosažení požadované teploty. MultiV 1. Stav 2. Stav A : start B : vypnuto 1. Stav 2. Stav A : start B : vypnuto 40 C Výstupní teplota Výstupní vnitřní teplota jednotky vnitřní ( C jednotky DB) ( C DB) C 20 C 20 C A : vyšší rychlost B : vypnuto A : vyšší rychlost B : vypnuto 3. Stav 4. Stav 5. Stav A: nižší rychlost A : vyšší rychlost B : zapnuto B : zapnuto B : zapnuto 3. Stav 4. Stav 5. Stav A: nižší rychlost A : vyšší rychlost B : zapnuto B : zapnuto B : zapnuto A : plná rychlost 11 min. A : plná rychlost 11 min. Čas Čas 1. Stav 2. Stav 3. Stav A : start A : vyšší rychlost A : plná rychlost B : start B : vyšší rychlost B : plná rychlost 1. Stav 2. Stav 3. Stav A : start A : vyšší rychlost A : plná rychlost B : start B : vyšší rychlost B : plná rychlost 40 C Výstupní teplota Výstupní vnitřní teplota jednotky vnitřní ( C jednotky DB) ( C DB) 40 C 20 C 4 min. 4 min. Čas 20 C * Podmínka : Standardní topný režim (okolní teplota 7 C, vnitřní teplota 20 C Čas * Podmínka : Standardní topný režim (okolní teplota 7 C, vnitřní teplota 20 C LG klimatizace 85

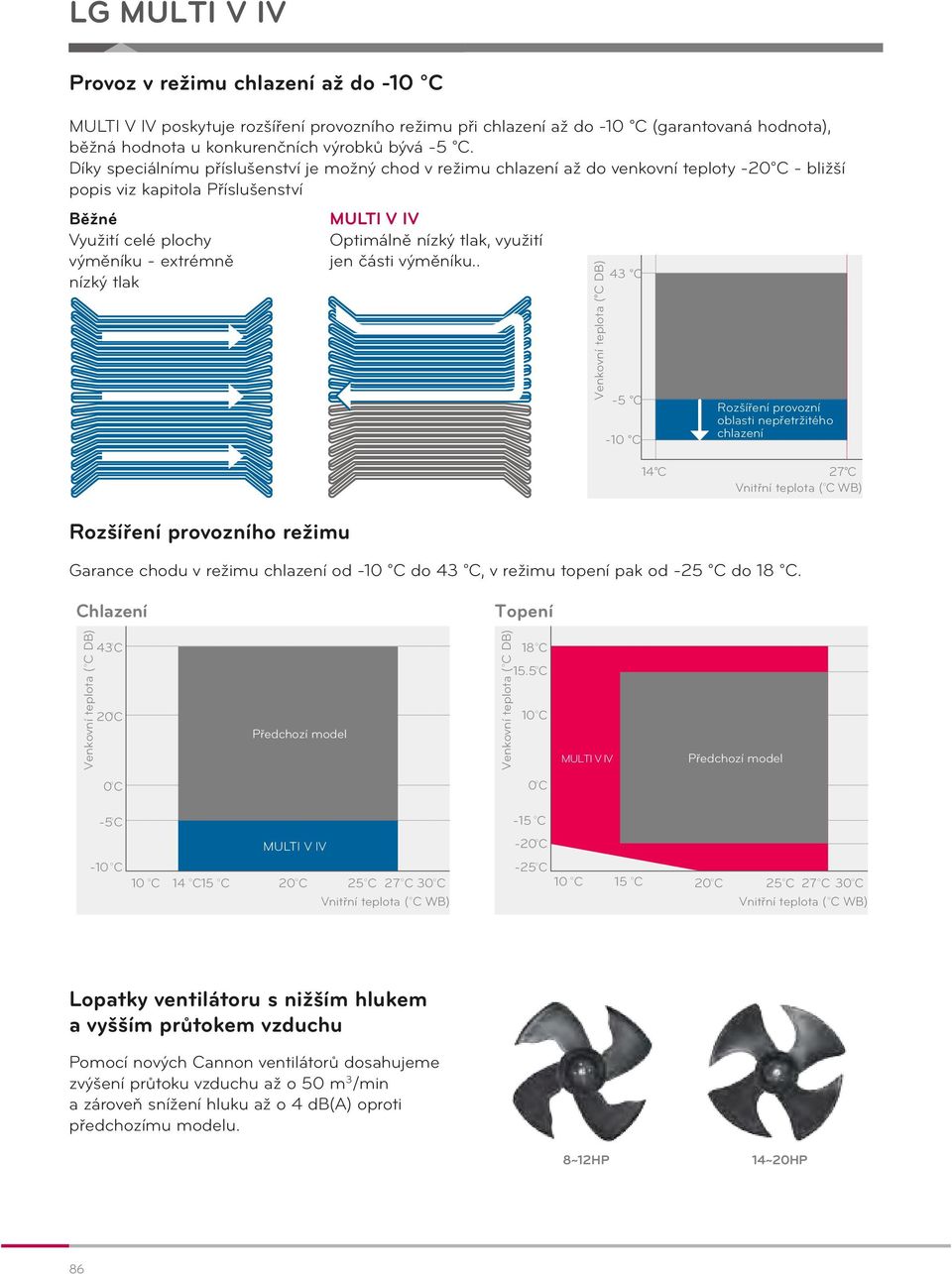

5 LG Provoz v režimu chlazení až do -10 C poskytuje rozšíření provozního režimu při chlazení až do -10 C (garantovaná hodnota), běžná hodnota u konkurenčních výrobků bývá -5 C. Díky speciálnímu příslušenství je možný chod v režimu chlazení až do venkovní teploty -20 C - bližší popis viz kapitola Příslušenství Využití celé plochy výměníku - extrémně nízký tlak Optimálně nízký tlak, využití jen části výměníku.. Venkovní teplota ( C DB) 43 C -5 C -10 C Rozšíření provozní oblasti nepřetržitého chlazení Rozšíření provozního režimu C DB) Venkovní teplota ( -5 C 43 C 18 C 0 C 0 C -10 C -25 C 10 C 14 C15 C 20 C 25 C 27 C 30 C 10 C 15 C 20 C 25 C 27 C 30 C Vnitřní teplota ( C WB) Vnitřní teplota ( C WB) C DB) 15.5 C C 10 C 14 C15 C 20 C 25 C 27 C 30 C 10 C Vnitřní teplota ( C WB) 20 C 10 C -5 C Venkovní teplota ( C DB) Venkovní teplota ( 43 C 14 C 27 C 18 C Vnitřní teplota ( C WB) 15.5 C 20 C 10 C 17 Garance chodu v režimu chlazení od -10 C do 43 C, v režimu topení pak od -25 C do 18 C. -15 C 0 C 0 C -20 C C DB) Venkovní teplota ( -15 C -20 C MUL Lopatky ventilátoru s nižším hlukem a vyšším průtokem vzduchu Pomocí nových Cannon ventilátorů dosahujeme zvýšení průtoku vzduchu až o 50 m 3 /min a zároveň snížení hluku až o 4 db(a) oproti předchozímu modelu. 8~12HP 14~20HP 86 18

6 LG Extrémně dlouhé potrubní trasy nově umožňuje převýšení mezi vnitřními jednotkami až 40 m, což je nejvíce na trhu. Celková délka potrubí Nejdelší trasa** (ekvivalentní*) Nejdelší trasa za 1.rozbočkou (podmíněná aplikace) Převýšení mezi venkovní a vnitřní jednotkou 1,000 m 200 m** (225 m*) 40 m (90 m**) 110 m 225m* Nejdelší trasa 1,000m Celková délka 110m Převýšení mezi venkovní a vnitřní jednotkou Převýšení mezi vnitřními jednotkami Převýšení mezi bloky venkovních jednotek * ekvivalentí délka ** podmíněná aplikace 40 m 5 m 90m** Nejdelší trasa za 1.rozbočkou 40m Převýšení mezi vnitřními jednotkami Výrazné snížení hmotnosti je až o 30 % lehčí než konkurenční výrobky - Menší zatížení střešní konstrukce - jednodušší instalace 398kg Company Firma B 280kg Porovnání s konkurencí Hmotnost jednotky (kg) % % % % % % % 280 MultiV * Porovnání modelů 20HP tepelné čerpadlo 0 8HP 10HP 12HP 14HP 16HP 18HP 20HP Konkurenční výrobce Monitorování a řízení pomocí chytrého telefonu Mobile LGMV (LG Monitoring View) Napomáhá monitorovat a řídit MULTI V pomocí bluetooth modulu. Technik je schopen ověřit data až na vzdálenost 10 m od jednotky. LG SAC (System Air-conditioning) řídící aplikace Centrální ovladač (Centrální řídící modul ACP pokročilá řídící platforma / AC Smart Premium) umožňuje monitoring pomocí chytrého telefonu a ovládání funkcí uživatelem. Centrální ovládání LG SAC řídicí Control aplikace App. Bluetooth ACP / AC Smart Premium Internet Skupinové Group Control řízení Manager * Způsob napojení : Bluetooth K Mobile LGMV aplikaci je požadováno použití výhradně Bluetooth modulu. * K dispozici od 2.poloviny roku LG klimatizace 87

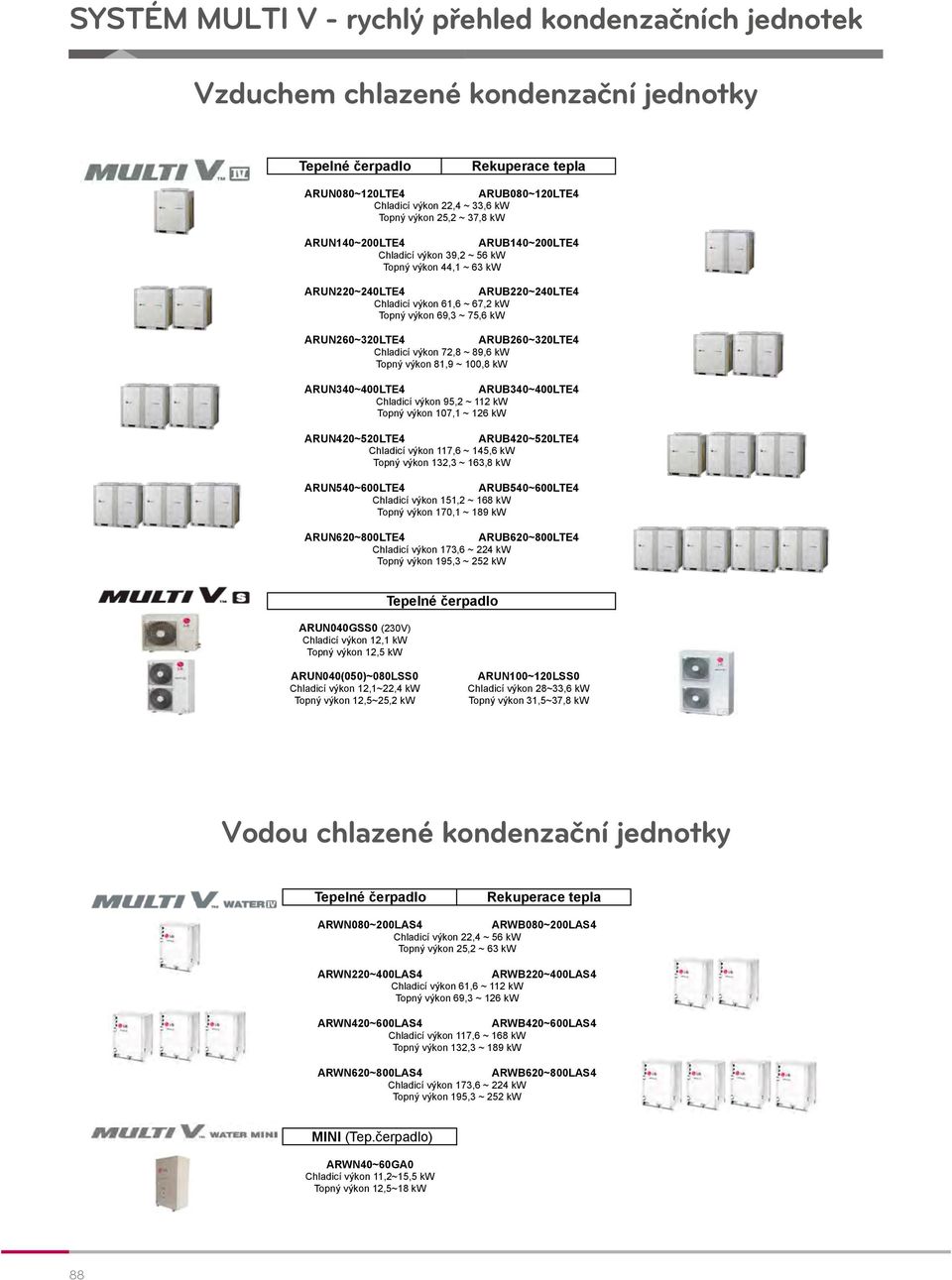

7 SYSTÉM MULTI V - rychlý přehled kondenzačních jednotek Vzduchem chlazené kondenzační jednotky Systém MULTI V - rychl p ehled kondenza ních jednotek Vzduchem chlazené kondenza ní jednotky MULTI V Tepelné erpadlo Rekuperace tepla ARUN080~120LTE4 ARUB080~120LTE4 Chladicí v kon 22,4 ~ 33,6 kw Topn v kon 25,2 ~ 37,8 kw Systém MULTI V - rychl p ehled kondenza ních jednotek ARUN140~200LTE4 ARUB140~200LTE4 Chladicí v kon 39,2 ~ 56 kw Topn v kon 44,1 ~ 63 kw Vzduchem chlazené kondenza ní jednotky MULTI V ARUN220~240LTE4 Tepelné erpadlo ARUB220~240LTE4 Rekuperace tepla Chladicí v kon 61,6 ~ 67,2 kw ARUN080~120LTE4 Topn v kon 69,3 ~ 75,6 kw ARUB080~120LTE4 Chladicí v kon 22,4 ~ 33,6 kw ARUN260~320LTE4 Topn v kon 25,2 ~ ARUB260~320LTE4 37,8 kw Chladicí v kon 72,8 ~ 89,6 kw ARUN140~200LTE4 Topn v kon 81,9 ~ 100,8 kw ARUB140~200LTE4 Chladicí v kon 39,2 ~ 56 kw ARUN340~400LTE4 Topn v kon 44,1 ~ ARUB340~400LTE4 63 kw Chladicí v kon 95,2 ~ 112 kw ARUN220~240LTE4 Topn v kon 107,1 ~ 126 kw ARUB220~240LTE4 Chladicí v kon 61,6 ~ 67,2 kw ARUN420~520LTE4 Topn v kon 69,3 ~ ARUB420~520LTE4 75,6 kw Chladicí v kon 117,6 ~ 145,6 kw ARUN260~320LTE4 Topn v kon 132,3 ~ 163,8 ARUB260~320LTE4 kw Chladicí v kon 72,8 ~ 89,6 kw ARUN540~600LTE4 Topn v kon 81,9 ~ ARUB540~600LTE4 100,8 kw Chladicí v kon 151,2 ~ 168 kw ARUN340~400LTE4 Topn v kon 170,1 ~ 189 kw ARUB340~400LTE4 Chladicí v kon 95,2 ~ 112 kw ARUN620~800LTE4 Topn v kon 107,1 ~ ARUB620~800LTE4 126 kw Chladicí v kon 173,6 ~ 224 kw ARUN420~520LTE4 Topn v kon 195,3 ~ 252 kw ARUB420~520LTE4 Chladicí v kon 117,6 ~ 145,6 kw Topn v kon 132,3 ~ 163,8 kw Tepelné erpadlo ARUN540~600LTE4 ARUB540~600LTE4 Chladicí v kon 151,2 ~ 168 kw ARUN040GSS0 (230V) Topn v kon 170,1 ~ 189 kw Chladicí v kon 12,1 kw Topn v kon 12,5 kw ARUN620~800LTE4 ARUB620~800LTE4 Chladicí v kon 173,6 ~ 224 kw ARUN040(050)~080LSS0 ARUN100~120LSS0 Topn v kon 195,3 ~ 252 kw Chladicí v kon 12,1~22,4 kw Chladicí v kon 28~33,6 kw Topn v kon 12,5~25,2 kw Topn v kon 31,5~37,8 kw Vodou chlazené kondenza ní jednotky MULTI V ARUN040GSS0 (230V) Chladicí v kon 12,1 kw Topn v kon 12,5 kw Tepelné erpadlo ARWN080~200LAS4 ARUN040(050)~080LSS0 Chladicí v kon 12,1~22,4 kw Tepelné erpadlo Rekuperace tepla ARWB080~200LAS4 ARUN100~120LSS0 Chladicí v kon 28~33,6 kw Chladicí v kon 22,4 ~ 56 kw Topn v kon 12,5~25,2 Vodou chlazené Topn v kon kw 25,2 kondenzační ~ 63 Topn kw v kon 31,5~37,8 kw jednotky ARWN220~400LAS4 ARWB220~400LAS4 Chladicí v kon 61,6 ~ 112 kw Topn v kon 69,3 ~ 126 kw Vodou chlazené kondenza ní jednotky MULTI V ARWN420~600LAS4 Tepelné erpadlo ARWB420~600LAS4 Rekuperace tepla Chladicí v kon 117,6 ~ 168 kw ARWN080~200LAS4 Topn v kon 132,3 ~ 189 kw ARWB080~200LAS4 Chladicí v kon 22,4 ~ 56 kw ARWN620~800LAS4 Topn v kon 25,2 ARWB620~800LAS4 ~ 63 kw Chladicí v kon 173,6 ~ 224 kw ARWN220~400LAS4 Topn v kon 195,3 ~ 252 kw ARWB220~400LAS4 Chladicí v kon 61,6 ~ 112 kw Topn v kon 69,3 ~ 126 kw MINI (Tep. erpadlo) ARWN420~600LAS4 ARWB420~600LAS4 Chladicí v kon 117,6 ~ 168 kw ARWN40~60GA0 Topn v kon 132,3 ~ 189 kw Chladicí v kon 11,2~15,5 kw Topn v kon 12,5~18 kw ARWN620~800LAS4 ARWB620~800LAS4 Chladicí v kon 173,6 ~ 224 kw Topn v kon 195,3 ~ 252 kw MINI (Tep. erpadlo) ARWN40~60GA0 Chladicí v kon 11,2~15,5 kw Topn v kon 12,5~18 kw 88

8 SYSTÉM MULTI V - rychlý přehled vnitřních jednotek Velikost Chladicí výkon (kw) 1,6 2,2 2,8 3,6 4,5 5,6 6,2 7,1 8,2 10,6 12,3 14,1 15,8 22,4 28,0 Topný výkon (kw) 1,8 2,5 3,2 4,0 5,0 6,3 7,0 8,0 9,2 11,9 13,8 15,9 18,0 25,2 31,5 Nástěnná LIBERO Nástěnná Nástěnná Konvertibilní Gallery Podstropní Parapetní (konzole) Parapetní opláštěné / neopláštěné Kazetové 4 cestné Kazetové 1 cestné Kazetové 2 cestné Kanálové nízkotlaké Kanálové zabudované MultiV Kanálové vysokotlaké Čerstvovzdušné Hydro kit 2015 LG klimatizace 89
