Agenda: Úvod do požární bezpečnosti budov a problematiky protipožárního ošetření prostupů

Transkript

1 1

2 Agenda: Úvod do požární bezpečnosti budov a problematiky protipožárního ošetření prostupů Klíčové aplikace ošetření prostupů potrubí, kabeláže a stavebních spár Inovace v oblasti systémů požární ochrany Hilti Diskuse odborných dotazů Vyhodnocení soutěžní otázky 2

3 Systémy požární ochrany Hilti Proč požární ochrana Hilti Certifikovaný systém & řada dodatečných testů Vlastní vývoj a výroba Školení na protipožární systém Hilti Technická podpora i přímo na stavbě 3

4 Úvod do požární bezpečnosti budov 1. Nařízení Evropského parlamentu a Rady (EU) č. 305/2011 (89/106 EHS) 2. Zákon č. 133/1985 Sb., ve znění pozdějších předpisů 3. Vyhláška č. 246/2001 Sb., ve znění pozdějších předpisů 4. Zákon č. 183/2006 Sb., ve znění pozdějších předpisů 5. Vyhláška 23/2008 Sb., ve znění pozdějších předpisů 6. Kodex norem PBS ČSN 7308XX a další 4

5 Požárně bezpečnostní zařízení 1 písm. d) vyhlášky č. 246/2001 Sb., ve znění pozdějších předpisů: Systémy, technická zařízení a výrobky pro stavby, podmiňující požární bezpečnost stavby nebo jiného zařízení 7, odst. 4 vyhlášky č. 246/2001 Sb., ve znění pozdějších předpisů: Kontrola provozuschopnosti nejméně jedenkrát ročně v případě že není stanoveno jinak 7, odst. 8 vyhlášky č. 246/2001 Sb., ve znění pozdějších předpisů: Doklad o kontrole provozuschopnosti Povinnost kontroly PBZ ze strany majitele objektu nebo provozovatele činnosti, dle smluvních podmínek. 5

6 Požárně bezpečnostní řešení stavby (ucpávky) Požárně bezpečnostní řešení Požární výkres 6

7 Právne a technické predpisy v SR Zákon č.314/2001 Z. z. : O ochrane pred požiarmi Vyhláška MV SR č. 94/2004 Z. z. v znení neskorších predpisov: Technické požiadavky na protipožiarnu bezpečnosť pri výstavbe a pri užívaní stavieb Novela vyhlášky 225/2012 Z. z. v znení neskorších predpisov: ktorou sa mení a dopĺňa vyhláška Ministerstva vnútra Slovenskej republiky č. 94/2004 Z. z. Vyhláška zavádza nové pojmy a požiadavky, ktoré súvisia s montážnou činnosťou na stavbách v oblasti realizácie požiadaviek požiarnej bezpečnosti stavieb 7

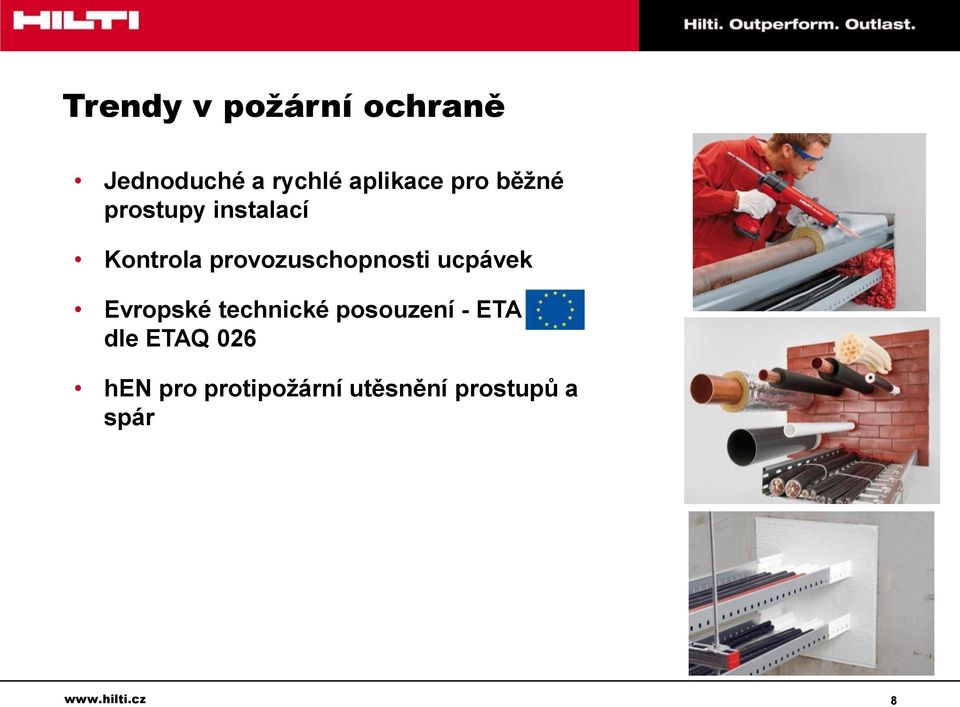

8 Trendy v požární ochraně Jednoduché a rychlé aplikace pro běžné prostupy instalací Kontrola provozuschopnosti ucpávek Evropské technické posouzení - ETA dle ETAQ 026 hen pro protipožární utěsnění prostupů a spár 8

9 Projektovaní protipožárních ucpávek Stanovení přesných požadavků na ucpávky Používaní vhodných aplikací do specifických prostor Šetření nákladů při dotčených instalacích a kontrolách Sdružovaní instalací do kombinovaných prostupů Řešení, která šetří čas a peníze investora 9

10 Klíčové aplikace ošetření prostupů potrubí, kabeláže a stavebních spár Protipožární ošetření spár Protipožární ucpávky porubí Protipožární ucpávky kabelů Speciální ucpávky 10

11 Protipožární těsnění spár Spáry ve stěnách 11

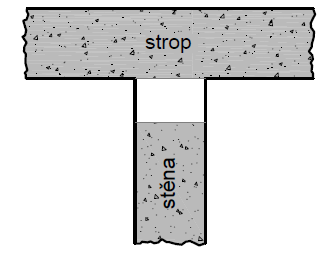

12 Protipožární těsnění spár Spáry ve stropě 12

13 Produktové portfolio pro protipožární těsnění spár Silikonový tmel CP 601S Akrylátový tmel CFS-S ACR Povlak / nátěr CP 673 Požární odolnost EI Schopnost dilatace [%] Šířka spáry [mm] Hlavní výhody EI 90 - EI 180 max. 25% Trvale pružný Vysoká odolnost vůči vlhkosti a teplotám EI EI 180 EI 120 max. 12,5% - masivní kce max. 7,5% - SDK příčka Snadno zpracovatelný Použitelnost v SDK příčkách Přetiratelný EI 120 max. 12,5% Jednoduchá aplikace nátěrem Vhodnost pro široké spáry Nástřik na spáry CFS-SP WB EI 90 EI 120 EI 240 max. 25% max. 40% Extrémní pružnost Možnost použití na spáry u opláštění budov * Pro detailní návrh protipožárního řešení stavebních spár použijte technické listy jednotlivých protipožárních materiálů, tato tabulka má pouze informativní charakter 13

14 Protipožární těsnění prostupů potrubí - Nehořlavé potrubí Prostupy stěnou Prostupy stropem dodatečná dodatečná dodatečná 14

15 Produktové portfolio pro protipožární těsnění nehořlavého potrubí Silikonový tmel CP 601S Požární odolnost EI Průměr potrubí [mm] Šířka spáry [mm] Hlavní výhody EI 90 - EI 180 neomezeno Trvale pružný Vysoká odolnost vůči vlhkosti a teplotám Akrylátový tmel CFS-S ACR EI 120 ocel do Ø 168,3 měď do Ø Snadno zpracovatelný Použitelnost v SDK příčkách Přetiratelný Protipožární pěna CFS-F FX EI 120 EI 60 ocel do Ø 114,3 měď do Ø omezeno maximální plochou prostupu (400 x 400) Snadné použití pro těžko přístupné prostupy Jednoduchá a rychlá aplikace Přetiratelná Povlak / nátěr CP 673 EI 60 EI 120 ocel do Ø 250 měď do Ø omezeno maximální plochou prostupu (2000x1000) Jednoduchá aplikace nátěrem Vhodnost pro velkoplošné prostupy * Pro detailní návrh protipožárního řešení prostupů nehořlavého potrubí použijte technické listy jednotlivých protipožárních materiálů, tato tabulka má pouze informativní charakter 15

16 Protipožární těsnění prostupů potrubí - Hořlavé potrubí Prostupy stěnou Prostupy stropem 16

17 Produktové portfolio pro protipožární těsnění hořlavého potrubí Tmel CP 611A Pěna CFS-F FX Páska CP 648E/S Manžeta CP 644 Požární odolnost EI Ø plastového potrubí [mm] EI 45 EI 180 EI 120 EI 120 EI 60 EI 60 - EI 120 do 50 do (400) Ø nehořlavého potrubí s hořlavou izolací [mm] ocel do 114,3 - - kovové do Ø 250 ocel do Ø 114 měď do Ø 89 * Pro detailní návrh protipožárního řešení prostupů hořlavého potrubí použijte technické listy jednotlivých protipožárních materiálů, tato tabulka má pouze informativní charakter 17

18 Protipožární těsnění prostupů kabelových tras Prostupy stěnou Prostupy stropem 18

19 Produktové portfolio pro protipožární těsnění kabelových tras - Nerozebíratelné prostupy Tmel CP 611A Pěna CFS-F FX Malta CFS-M RG Povlak / Nátěr CP 673 Požární odolnost EI EI 90 EI 60 EI 120 EI 30 - EI 180 EI 60 - EI 120 Max. velikost prostupu Rozměry [mm x mm] Plocha [cm 2 ] 173x173 (Ø200) x x x Hlavní výhody Snadná zpracovatelnost Odolnost vůči vlhkosti Rychlost montáže Snadné použití pro těžko přístupné prostupy Odolnost vůči vodě Měnitelná hustota dle způsobu nanášení Jednoduchá aplikace nátěrem Vhodnost pro velkoplošné prostupy * Pro detailní návrh protipožárního řešení prostupů kabelových tras použijte technické listy jednotlivých protipožárních materiálů, tato tabulka má pouze informativní charakter 19

20 Produktové portfolio pro protipožární těsnění kabelových tras - Rozebíratelné prostupy Polštáře CP 651N Tvarovky CFS-BL Zátky CFS-PL Rukáv CFS-SL Požární odolnost EI EI 90 EI 60 EI 90 EI 60 EI 120 EI 60 - EI 120 Max. velikost prostupu Rozměry [mm x mm] Plocha [cm 2 ] 1200x x Ø Ø Hlavní výhody Opakovatelně použitelné řešení šetřící náklady Vhodnost pro použití v čistých prostorách Univerzální a opakovatelné použití Vhodnost při častých změnách ve vedení kabeláže Vhodnost při častých změnách ve vedení kabeláže Snadná montáž a demontáž Snadná instalace a kontrola Snadné a rychlé doplňování kabelů Plně funkční ihned po instalaci * Pro detailní návrh protipožárního řešení prostupů kabelových tras použijte technické listy jednotlivých protipožárních materiálů, tato tabulka má pouze informativní charakter 20

21 Vlastnosti požárních ucpávek Na požární ucpávky jako součást stavby jsou kladeny i jiné požadavky kromě požární odolnosti. Systém Hilti je testován na širokou škálu vedlejších vlivů: kouřotěsnost a plynotěsnost dilatační schopnost zvukově izolační vlastnosti životnost a odolnost vůči plísním elektrické vlastnosti (povrchový / objemový odpor) voděodolnost seizmicita odolnost vůči explozi 21

22 Agenda: Úvod do požární bezpečnosti budov a problematiky protipožárního ošetření prostupů Klíčové aplikace ošetření prostupů potrubí, kabeláže a stavebních spár Inovace v oblasti systémů požární ochrany Hilti Diskuse odborných dotazů Vyhodnocení soutěžní otázky 22

23 Protipožární rukáv CFS-SL Těsnění prostupů kabelových tras Utěsnění umožňující časté dodatečné změny ve vedení kabelů Nutnost instalace před kabeláží Jednoduchá kontrola Snadná, rychlá a čistá instalace Použití v masivních i montovaných konstrukcích 23

24 Protipožární nástřik CFS-SP WB Dilatační těsnění fasádních spár Systém testován dle přísných norem požárních obvodových plášťů (ASTM E2307, ETA) Styk požárně dělicího stropu s nepožárním opláštěním musí splňovat stejnou odolnost jako stropní Dilatační schopnost až 25% cyklicky testována na fasádní spáře 24

25 Mechanický systém pro kabelové prostupy CFS-T Utěsnění prostupů kabelů, které splní nejvyšší nároky Požární odolnost EI min Odolnost vůči tlaku vodu a plynu až 11 bar Odolnost vůči výbuchu až 42 bar Možnost použití v prostředí s nebezpečím výbuchu (ATEX) Odolnost vůči elektromagnetickým vlivům (EMC) Snadná vizuální kontrola správné instalace během několika sekund díky systému barevně značených redukcí 25

26 Pož. odolnost Těsnení Hilti mechanický systém kabelových prostupů splní nejvyšší nároky na těsnění i požární ochranu Vodotěsnost Plynotěsnost Vodotěsnost až do 11 barů, IP 65 Plynotěsnost až do 7 barů Prachotěsnost Rozebiratelnost ATEX certifikát Odolnost vůči výbuchu (42 bar) Aplikace v betonu (např. rafinérie, rozvodny...): Požární odolnost až 180 min.. Aplikace v ocelových konst. (Offshore, petrochemie, energetika a lodní průmysl ): A-60 / H

27 Systém pro kabelové prostupy CFS-T Rozdílné typy rámů pro použití v otvorech různých tvarů a velikostí Jenom 7 druhů modulů pro pokrytí kabelů Ø 3 99 mm Kruhové zátky do ŽB konstrukcí Ø mm Obdélníkové rámy na i do ŽB Obdélníkové rámy přivařené / šroubované k ocelové konstrukci Ø20-23 mm Ø17-21 mm Ø13-16 mm bez kabelu modul 30x30 mm 27

28 Přímá montáž kabelových tras s požadavkem na funkčnost při požáru - GX-120ME Testováno dle: ZP-27/2008; STN :2010; DIN Plynem poháněná technologie kotvení do betonu, oceli a plných cihel 10x větší produktivita při montáži Bezpečná a bezprašná montáž bez potřeby elektřiny a speciálních školení Snížení celkových nákladů na aplikaci Oblíbená technologie elektromontážních firem 28
