PŘEKLADY OTVORY V NOSNÝCH STĚNÁCH
|
|
- Zdeňka Blažková
- před 5 lety
- Počet zobrazení:
Transkript
1 PS01 POZEMNÍ STAVBY 1 PŘEKLADY OTVORY V NOSNÝCH STĚNÁCH Ctislav Fiala A418a_ctislav.fiala@fsv.cvut.cz

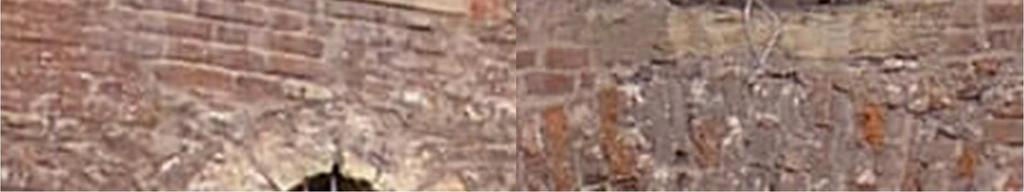

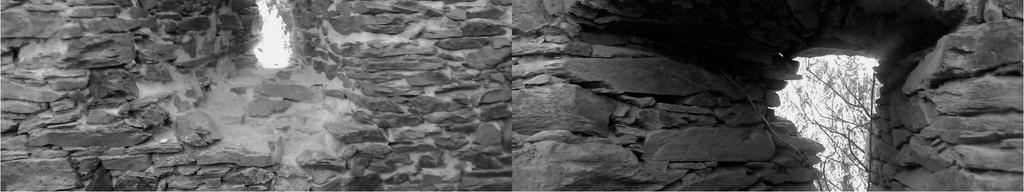

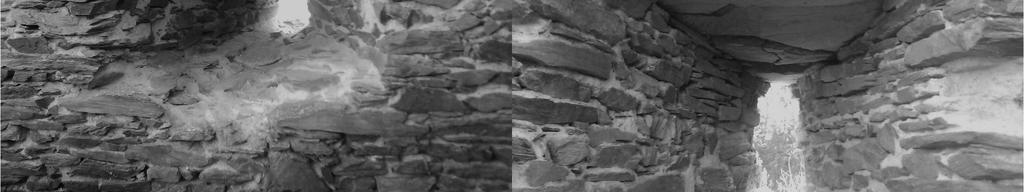

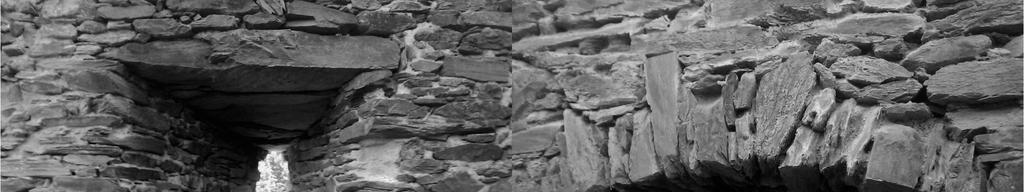

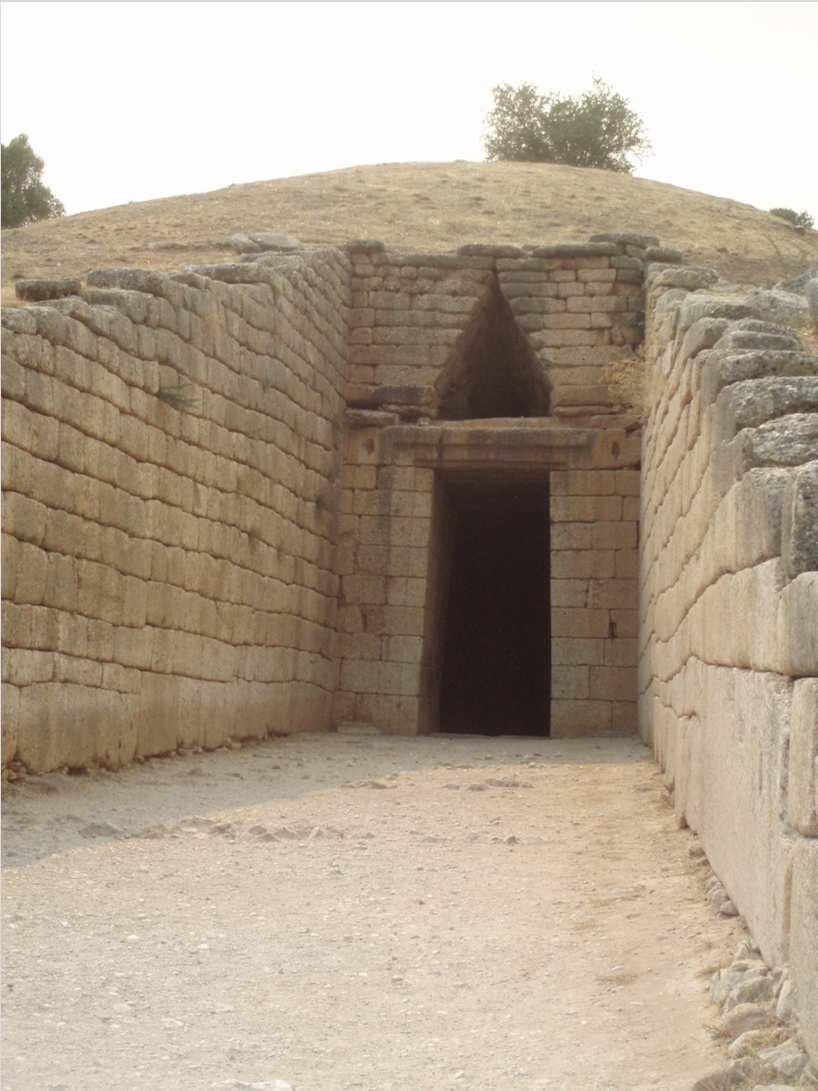

2 OTVORY V NOSNÝCH STĚNÁCH kamenné překlady - kamenné (monolitické) nosníky - zděné klenuté překlady - přímá klenba - valená klenba OTVORY V NOSNÝCH STĚNÁCH
3 OTVORY V NOSNÝCH STĚNÁCH
4
5

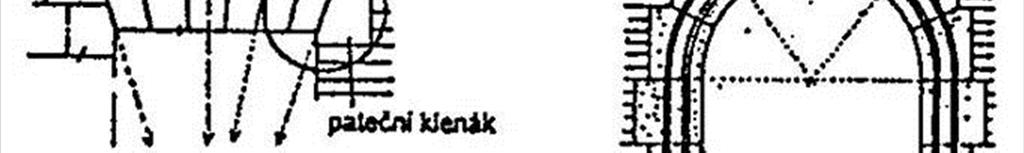

6 cihelné překlady - zděné klenuté překlady - přímá klenba (do 1,2 m) - valená klenba (do 3 m) - cihelné přímé překlady vyztužené (do 1,8 m) OTVORY V NOSNÝCH STĚNÁCH
7

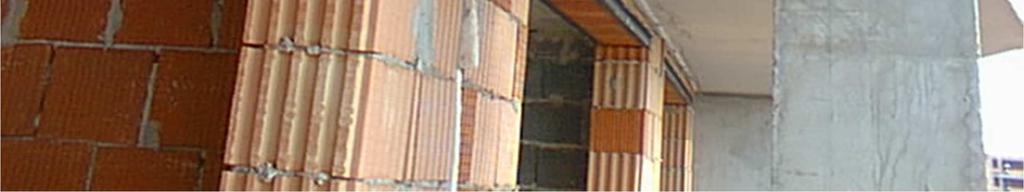

8 ocelové překlady (2 6 m) cihelná výplň betonová výplň OTVORY V NOSNÝCH STĚNÁCH
9
10

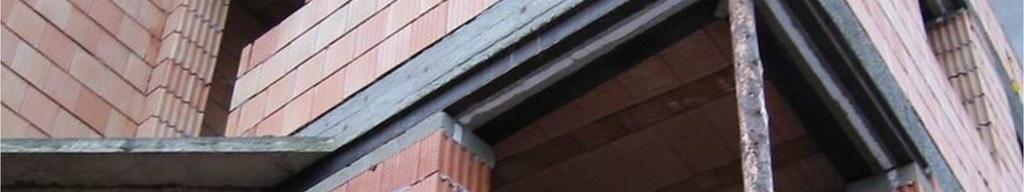

11 železobetonové překlady - monolitické, uložení min. 7,5% vzdálenosti líců podpor nebo 200 mm - prefabrikované (běžně do 3 m), min. uložení 150 mm OTVORY V NOSNÝCH STĚNÁCH

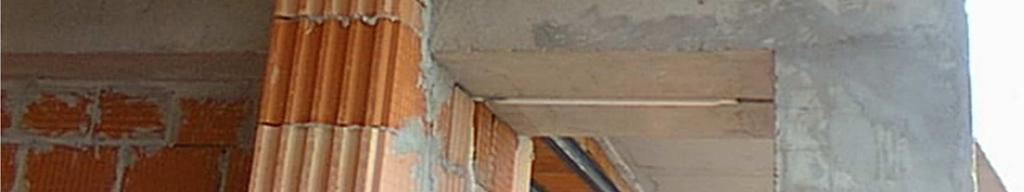

12 keramické překlady (kombinace keramických tvarovek s železobetonem) OTVORY V NOSNÝCH STĚNÁCH

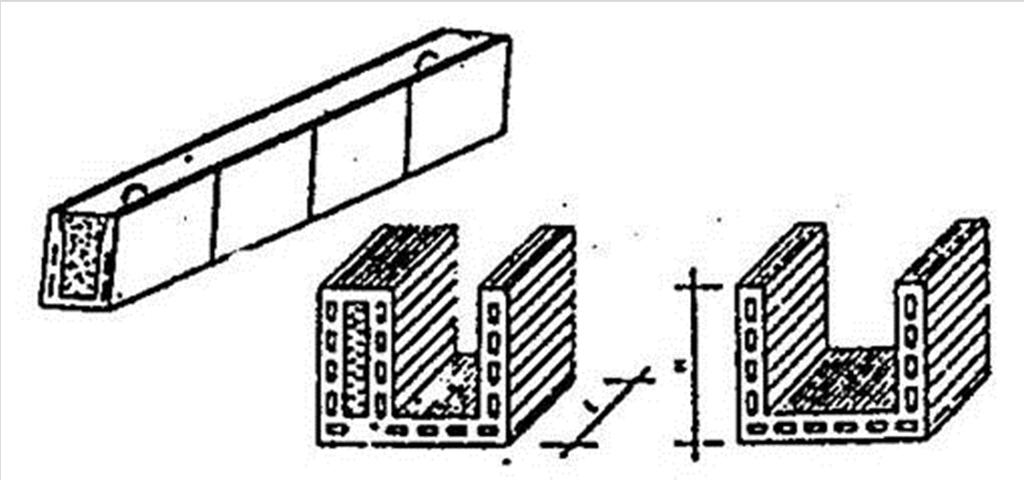

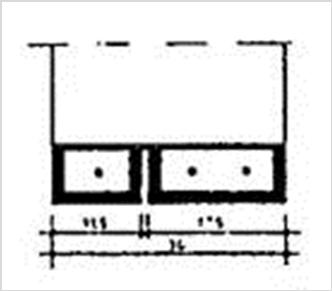

13 V: 70 X 238 X mm S: 75 X 250 X mm OTVORY V NOSNÝCH STĚNÁCH keramické překlady
14

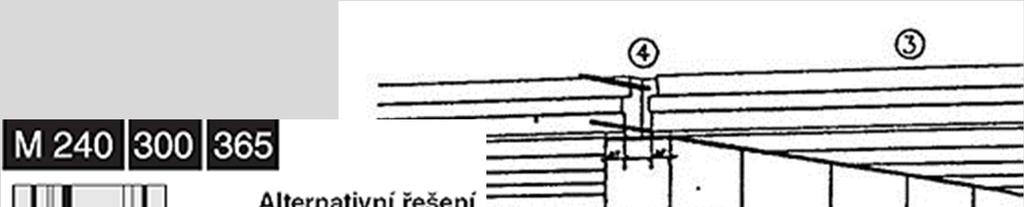

15 překlady z lehkých betonů (kombinace tvarovek z lehkého betonu s železobetonem) OTVORY V NOSNÝCH STĚNÁCH
16 DĚLICÍ KONSTRUKCE Ctislav Fiala
17 Primární funkce dělicích konstrukcí - příček Rozdělují vnitřní prostory budov na jednotlivé funkčně vymezené části. dělicí funkce akustická funkce tepelně izolační funkce ztužující funkce protipožární funkce architektonická
18 Akustická funkce - význam plošné hmotnosti z hlediska vzduchové neprůzvučnosti konstrukce Stavební index vzduchové neprůzvučnosti (ČSN ): Chráněná místnost Hlučná (vysílací) místnost R w obytná místnost bytu ostatní místnosti téhož bytu 42 db obytné místnosti druhých bytů / domů schodiště, chodby hlučné provozy Protipožární funkce Minimální požadovaná požární odolnost stěn v minutách: 53 db / 57 db 52 db db Stupeň požár. bezpečnosti požárního úseku I II III IV V VI VII požární stěna v podzemním podlaží požární stěna v nadzemním podlaží požární stěna v posledním nadzemním podlaží AKUSTICKÁ A PROTIPOŽÁRNÍ FUNKCE
19 Hodnoty součinitele prostupu tepla U N pro budovy s převažující návrhovou vnitřní teplotou Θ = 20 C Stěnová konstrukce stěna venkovní Součinitel prostupu tepla Požad. W/(m 2.K) Doporuč. W/(m 2.K) lehká 0,20 0,30 těžká 0,25 stěna vnitřní z vytápěného k nevytápěnému prostoru 0,60 0,40 z vytápěného k částečně vytápěnému prostoru 0,75 0,50 mezi sousedními budovami 1,05 0,70 mezi prostory s ΔΘ 10 C 1,30 0,90 mezi prostory s ΔΘ 5 C 2,70 1,80 U = 1 / ( R i + R + R e ) [Wm -2 K -1 ] součinitel prostupu tepla R i = 1 / 8 [m 2 KW -1 ] odpor při přestupu tepla na vnitřní straně konstrukce R = ( d i / λ i ) [m 2 KW -1 ] tepelný odpor konstrukce R e = 1 / 23 [m 2 KW -1 ] odpor při přestupu tepla na vnější straně konstrukce λ i [Wm -1 K -1 ] součinitel tepelné vodivosti i-té vrstvy SOUČINITEL PROSTUPU TEPLA
20 Rozdělení podle způsobu zatěžování nosných konstrukcí podepřené po celé délce (a) zavěšené po celé délce (b) částečně samonosné (c) visuté - vzepřené do svislých NK (d) samonosné podepřené do svislých NK pod příčkou (e) samonosné zavěšené na svislé NK nahoře (f) visuté zavěšené jako konzola (g, h)
21 Technologické a materiálové rozdělení zděné konstrukce - z keramických (cihelných) materiálů - z betonových materiálů - z tvárnic na bázi lehkého betonu - z vápenopískových tvárnic - z nepálené hlíny - ze skleněných tvárnic - příp. z kamene, aj. monolitické konstrukce prefabrikované konstrukce (montované příčky) - betonové - železobetonové - vápenosádrové (rabicka) - keramidová příčka - betonové (např. z lehkého betonu) - železobetonové - dřevěné (lehké panely, roubené stěny) - kostrové s opláštěním konstrukčními deskami - celoskleněné - přemístitelné příčky technologicky a materiálově kombinované konstrukce
22 Konstrukční řešení dělicích konstrukcí typy příček jednoduché stěny (příčky) dvojité stěny (příčky) zvukově pohltivý materiál instalační stěny (příčky) instalační prostor

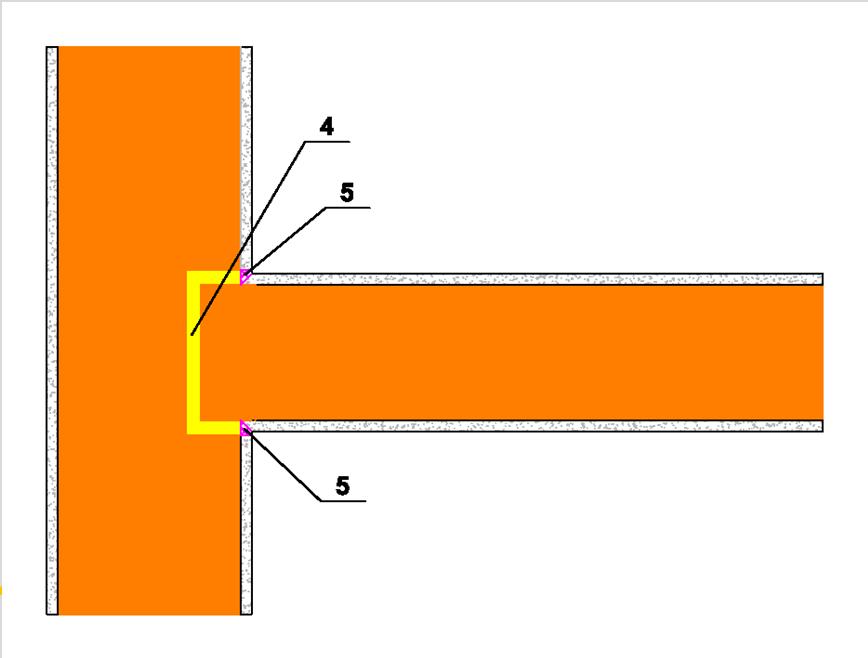

23 Konstrukční řešení dělicích konstrukcí napojení na nosné stěny tuhé připojení 1 spára 15 mm zcela vyplněná maltou 2 stěnové spony 1 spára 15 mm zcela vyplněná maltou R w = R w - k [db] Korekce vzduchové neprůzvučnosti: k = 2 4 db 1 stropní konstrukce 2 polyuretanová pěna 3 trvale pružný tmel
24 Konstrukční řešení dělicích konstrukcí napojení na nosné stěny pružné (měkké) připojení 1 žb stěna 2 kotevní kolejnička 3 plochá nerezová kotva 4 minerální izolace 5 trvale pružný tmel R w = R w - k [db] Korekce vzduchové neprůzvučnosti: k = 2 db 1 stropní konstrukce 2 zdící malta 3 separační fólie
25 Příčky z keramických materiálů R w [db] 8 P+D 39 11,5 AKU 47 ČSN : R w = 42 / 47 / 53 / 57 db R w = R w - k [db] 14,0 P+D 44 běžně k = 2 4 db 17,5 P+D AKU AKU 55 R w [db] vč. omítek 15 mm
26 Příčky z betonových materiálů Tvárnice pro příčky BS Klatovy TP 7 - B 44 db TP 12 - B 48 db R w [db]
27 Příčky z tvárnic na bázi lehkých betonů pórobetonové tvárnice Způsoby zdění tvárnic - tenkovrstvé tmely - souvislé maltové lože Tvárnice pro příčky YTONG P2-500 R w [db] tl. 75 mm tl. 100 mm tl. 125 mm tl. 150 mm P4-500 tl. 200 mm tl. 250 mm P6-650 tl. 200 mm tl. 250 mm
28 Příčky z tvárnic na bázi lehkých betonů tvárnice s lehčeným kamenivem Tvárnice pro příčky Liapor PS 70 R w [db] - M / 48 AKU M / 55 AKU
29 Příčky z vápenopískových tvárnic Tvárnice pro příčky Ytong Silka S S DF S DF S DF S DF R w [db] tl. 115 mm tl. 150 mm tl. 200 mm tl. 240 mm tl. 300 mm R w [db] vč. omítek 5 mm

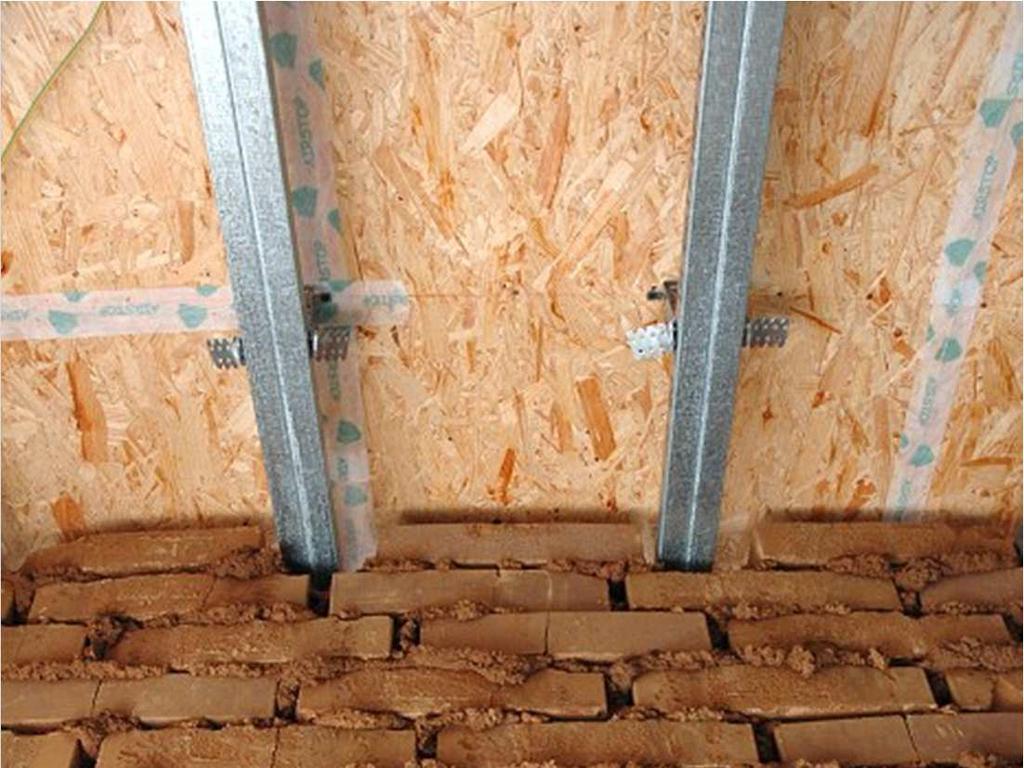

30 Příčky z nepálené hlíny

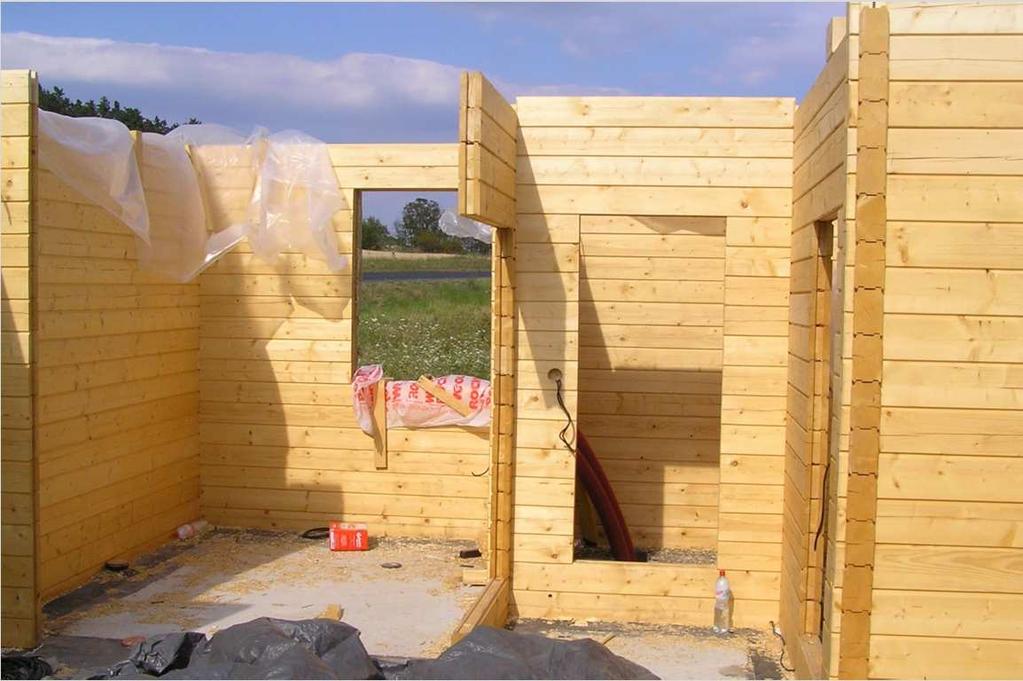

31 Příčky dřevěné konstrukce roubené stěny R w [db] 32 tl. 100 mm tl. 150 mm 35 R w [db] zjištěno výpočtem pro měkké dřevo kolmo na vlákna
32 Příčky kostrové konstrukce s opláštěním konstrukčními deskami ze sádrokartonu z dřevovláknitých desek z desek z recyklovaných nápojových kartonů

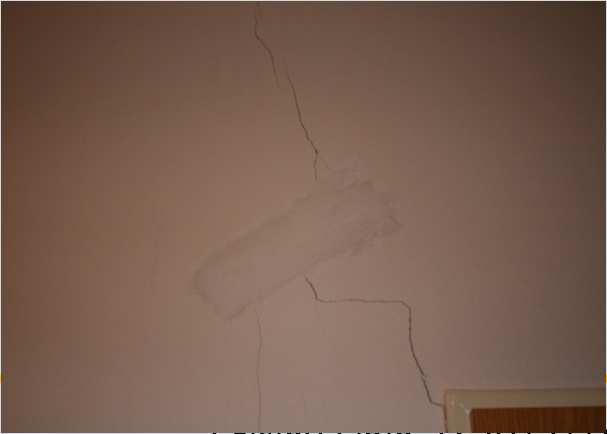

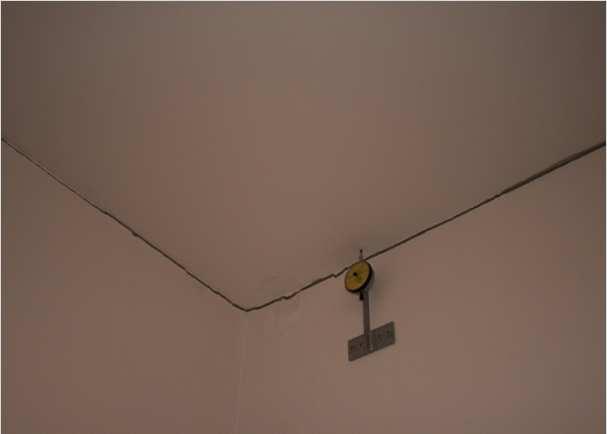

33 Poruchy dělicích konstrukcí
