1 Požární kabelové přepážky a ucpávky 0/0 - aktualizace katalogu Požární bezpečnost staveb dle EN -. vydání Požární bezpečnost staveb

2 Požární kabelové přepážky a ucpávky PROMASTOP utěsnění prostupů instalací, kabelové přepážky a přepážky k zabudování do stěn a stropů V praxi dochází k situacím, kdy je nezbytné, aby elektroinstalace procházely z jednoho požárního úseku do druhého. V těchto případech je nutné, aby hodnoty požární odolnosti a celistvosti dělících stavebních konstrukcí byly zachovány. Optimální řešení skýtá systém PROMASTOP, který lze aplikovat dle daných podmínek. Kabelové přepážky Kabelové přepážky PROMASTOP uzavírají otvory potřebné pro průchod kabelů stěnami a stropy a v případě požáru zabraňují rozšíření kouře a ohně do dalších požárních úseků, únikových cest, chodeb, schodišťových prostorů atd. V zásadě je třeba rozlišit deskové přepážky PROMASTOP, zděné přepážky PROMASTOP a těsnící systémy PROMASTOP. U deskových přepážek PROMASTOP se vedle přesně defi novaných desek z minerální vlny používají požárně ochranné stěrkové hmoty a nátěry, které jsou nanášeny na desky z minerální vlny s předepsaným přesahem na okolní konstrukce a prostupující instalace (kabely, kabelové lávky, kabelové žlaby): PROMASTOP -I - zpěňující požárně ochranná stěrková hmota, která při teplotě cca 80 C začíná pěnit s nárůstem objemu až : a vytvoří na površích chráněných konstrukcí a instalací tepelně izolační vrstvu. PROMASEAL -A spray - na bázi směsí disperze akrylátu, působí endotermně. Stěrka vytvoří po aplikaci pružnou membránu, která snáší dilatační pohyby, je odolná povětrnosti, agresivním chemickým látkám a vlhkosti. Přepážky jsou kouřotěsné a tlakotěsné. PROMASTOP -CC - speciální hybridní požárně ochranný nátěr na vodní bázi, který kombinuje zpěňující a ablativní vlastnosti. Je odolný vůči povětrnostním podmínkám, agresivním chemickým látkám a vlhkosti. Zděná přepážka PROMASTOP se vytváří ze speciální požárně ochranné malty, která je na stavbu dodávána v suchém stavu v pytlích a na stavbě se smícháním s přesným množstvím vody vytvoří optimálně tvárná malta. V místě kabelů je doplněna tmelem PROMASEAL -AG. Kabelové ucpávky PROMASEAL využívají různých specifi ckých vlastností protipožárních tmelů PROMASEAL -A a PROMASEAL -AG. Tyto ucpávky jsou vhodné pro prostupy menších rozměrů se speciálními požadavky. Kabelová polštářová přepážka PROMASTOP je sestavena z protipožárních polštářů se zpěňující hmotou, která při požáru asi čtyřnásobně zvětší svůj objem. Výhodou tohoto systém je snadná montáž a demontáž a možnost opětovného použití polštářů v případě, že nebyly předtím aktivovány.

3 Obsah 0.0 Kabelová desková přepážka PROMASTOP -I Desková přepážka PROMASTOP -I Kabelová desková přepážka PROMASEAL -A spray Kabelová desková přepážka PROMASEAL -A spray Kabelová desková přepážka PROMASTOP -CC Kabelová desková přepážka PROMASTOP -CC Zděná kabelová přepážka PROMASTOP -M Kabelová přepážka PROMASTOP -B systém stavebních tvarovek Kabelová ucpávka PROMASTOP -P systém těsnicích zátek....0 Polštářová kabelová přepážka PROMASTOP....0 Kabelová ucpávka PROMASEAL -A....0 Kabelová ucpávka PROMASEAL -AG.... Kabelová ucpávka PROMASEAL -AG PROMASTOP -CC nátěr pro retardaci šíření plamene po kabelech... 8 Referenční fotografie... 9

4 Kabelová desková přepážka PROMASTOP -I EI 90 až EI a masivní stěna d 0 mm, objemová hmotnost 0 kg/m b lehká příčka d 00 mm c šachtová příčka d 9 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d kabelové rošty a žlaby z oceli nebo nerezové oceli deska z minerální vlny, tloušťka x 0 mm, objemová hmotnost 0 kg/m, třída reakce na oheň A, bod tání 000 C PROMASTOP -I požárně ochranná stěrková hmota, tloušťka suché vrstvy: a mm na ploše přepážky b mm na instalacích a podpěrných konstrukcích () identifi kační štítek Úřední doklad: Protokol o klasifi kaci č a b 00 I. EI x 00 0 kabelová přepážka v masivní stěně (I.), lehké příčce (II.) a šachtové příčce (III.) 0 III. EI 90 b a b a a 00 x 00 Detail B kabelová přepážka v masivním stropě EI 0 Stav k II. EI 0 00 a b c x 00 0 b x 00 0 Podle ČSN EN 0-: EI 80 pro vestavbu do masivních stěn d 0 mm. EI 0 pro vestavbu do masivních stěn a lehkých příček d 00 mm. EI 90 pro vestavbu do šachtových příček d 9 mm. EI 0 pro vestavbu do masivních stropů d 0 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t). Výhody na první pohled: možnost instalace v lehké i šachtové příčce rozměr přepážky 00 x 00 mm, resp. 00 x 00 mm ve stropní konstrukci může být délka přepážky libovolná za předpokladu, že poměr délky obvodu přepážky ku ploše přepážky nebude menší než, :. celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru kabelovou přepážku nelze použít pro holé a duté vodiče vestavbu jiných instalací je nutné konzultovat s technickým oddělením. Kabelová přepážka PROMASTOP -I je určena do interiéru budov, bez zatížení chemickými látkami. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. Doba vytvrzení vrstvy stěrky mm je cca za hodin při okolní teplotě 0 C a relativní vzdušné vlhkosti %. Stěrku je nutné před použitím dobře rozmíchat. V případě potřeby je možné ji zředit čistou vodou cca 0, l/kbelík s obsahem, kg. Provedení kabelové přepážky v masivní stěně s tloušťkou 0 mm (I.), v masivní stěně nebo lehké příčce s tloušťkou 00 mm (II.), v šachtové příčce s tloušťkou 9 mm (III.). Otvor je vyplněn deskami z minerální vlny (), jejichž vnější plochy jsou včetně přesahu na stěnu 0 mm opatřeny stěrkou () v tloušťce suché vrstvy mm. Prostupující kabely (a, b), kabelové svazky (c), kabelové rošty a žlaby (d) jsou opatřeny stěrkou () v tloušťce suché vrstvy mm do vzdálenosti 00 mm na obě strany od vnějšího líce přepážky. Detail B Provedení kabelové přepážky v masivním stropě s tloušťkou 0 mm je stejné jako v masivní stěně dle detailu A (I.). Spotřeba Pro dosažení tloušťky suché vrstvy mm:,9 -,0 kg/m stěrky, tj. cca, mm mokré vrstvy. instalace () a ostění otvoru zbavit prachu, mastnoty a jiných nečistot ostění nebo řezné hrany desek () opatřit stěrkou () osadit desky z minerální vlny () těsně kolem instalací (), malířskou páskou vymezit stěrkované plochy vnější plochy desek z minerální vlny opatřit stěrkou (a) včetně přesahu 0 mm na okolní konstrukci prostupující kabely a kabelové rošty () opatřit stěrkou (b) do vzdálenosti 00 mm na obě strany od líce přepážky vyplnit a nalepit identifikační štítek přepážky.

5 Desková přepážka PROMASTOP -I EI EI 0 0. masivní stěna nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d kabelové rošty a žlaby z oceli nebo nerezové oceli deska z minerální vlny, tloušťka 0 mm, objemová hmotnost 0 kg/m, třída reakce na oheň A, bod tání 000 C PROMASTOP -I požárně ochranná stěrková hmota, tloušťka suché vrstvy: a mm na ploše přepážky b mm na instalacích a podpěrných konstrukcích identifi kační štítek Úřední doklad: Protokol o klasifi kaci č Podle ČSN EN 0-: EI 0 pro vestavbu do masivních stěn a lehkých příček d 00 mm. EI pro vestavbu do masivních stropů 0 mm. EI 0 pro vestavbu do masivních stropů 0 mm - platí pouze pro instalace a a d. a b 0 Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t). Výhody na první pohled velké rozměry při tloušťce přepážky jen 0 mm snadná montáž, demontáž a ošetření dodatečně instalovaných kabelů rozměr přepážky 00 x 00 mm, ve stropní konstrukci může být délka 00 x 00 přepážky libovolná za předpokladu, že poměr délky obvodu přepážky ku ploše přepážky nebude menší než, :. celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru kabelovou přepážku nelze použít pro holé a duté vodiče vestavbu jiných instalací je nutné konzultovat s technickým oddělením Kabelová přepážka PROMASTOP -I je určena pro požární utěsnění prostupů kabelů, kabelových svazků a jejich podpěrných konstrukcí v interiéru budov, bez zatížení chemickými látkami. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. Doba vytvrzení vrstvy stěrky mm je cca za hodin při okolní teplotě 0 C a relativní vzdušné vlh- 00 kosti %. Stěrku je nutné před použitím dobře rozmíchat. V případě potřeby je možné ji zředit čistou vodou cca 0, l/kbelík s obsahem, kg. kabelová přepážka ve stěně Provedení kabelové přepážky v masivní stěně nebo lehké příčce s tloušťkou 00 mm. Otvor je vyplněn deskou z minerální vlny (), která je z obou stran včetně přesahu na stěnu 0 mm opatřena stěrkou () v tloušťce suché vrstvy mm. Prostupující kabely (a, b), kabelové svazky (c), kabelové rošty a žlaby (d) jsou opatřeny stěrkou () v tloušťce suché vrstvy mm do vzdá- lenosti 00 mm na obě strany od vnějšího líce přepážky. Detail B b a Provedení kabelové přepážky v masivním stropě s tloušťkou 0 mm je stejné jako ve stěnách dle detailu A. Spotřeba Pro dosažení tloušťky suché vrstvy mm:,9 -,0 kg/m stěrky, tj. cca, mm mokré vrstvy. instalace () a ostění otvoru zbavit prachu, mastnoty a jiných nečistot ostění nebo řezné hrany desky () opatřit stěrkou () osadit desky z minerální vlny () těsně kolem instalací (), případné mezery důkladně vyplnit minerální vlnou malířskou páskou vymezit stěrkované plochy 00 x 00 vnější plochy desky z minerální vlny opatřit stěrkou (a) včetně přesahu 0 mm na okolní konstrukci prostupující kabely a kabelové rošty () opatřit stěrkou (b) do vzdálenosti Detail B kabelová přepážka ve stropu 00 mm na obě strany od líce přepážky vyplnit a nalepit identifi kační štítek přepážky. Stav k.. 0

6 Kabelová desková přepážka PROMASEAL -A spray EI 90 až EI a masivní stěna d 0 mm, objemová hmotnost 0 kg/m b lehká šachtová příčka d 80 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d kabelové rošty a žlaby z oceli nebo nerezové oceli desky z minerální vlny, tloušťka x0 mm, objemová hmotnost 0 kg/m, třída reakce na oheň A, bod tání 000 C PROMASEAL -A spray - požárně ochranná stěrková hmota, tloušťka suché vrstvy mm identifi kační štítek 0 kabelová přepážka v masivní stěně EI Detail B kabelová přepážka v šachtové příčce EI x 00 Detail C kabelová přepážka v masivním stropě EI 80 Stav k a b x x Úřední doklad: Protokol o klasifikaci č. 0. Podle ČSN EN 0-: EI 0 pro vestavbu do masivních stěn d 0 mm EI 90 pro vestavbu do lehkých šachtových příček d 9 mm EI 80 pro vestavbu do masivních stropů d 0 mm Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t). Výhody na první pohled: odolnost proti vodě a vlhkosti, vhodná do venkovního prostředí odolnost proti agresivním chemickým látkám kouřotěsnost, tlakotěsnost a vodotěsnost trvalá pružnost stěrkové hmoty rozměr přepážky 00 x 00 mm, resp. 00 x 00 mm celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru kabelovou přepážku nelze použít pro holé a duté vodiče vestavbu jiných instalací je nutné konzultovat s technickým oddělením. Kabelová přepážka PROMASEAL -A spray je určena pro požární utěsnění prostupů kabelů, kabelových svazků a jejich podpěrných konstrukcí v interiéru i exteriéru. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. Doba vytvrzení vrstvy stěrky mm je cca za hodin při okolní teplotě 0 C a relativní vzdušné vlhkosti %, uvedené vlastnosti lze deklarovat po 0 dnech zrání. V době zrání je nutné stěrku chránit před zvýšenou vlhkostí, vodou a mrazem. Stěrku je nutné před použitím dobře rozmíchat a není nutné ji ředit. Detaily A a B Provedení kabelové přepážky v masivní stěně (a) a lehké šachtové příčce (b). Otvor je vyplněn deskami z minerální vlny (), jejichž vnější plochy jsou včetně přesahu na stěnu 0 mm opatřeny stěrkou () v tloušťce suché vrstvy mm. Prostupující kabely, kabelové svazky a kabelové rošty a žlaby () jsou opatřeny stěrkou () také v tloušťce suché vrstvy mm do vzdálenosti 00 mm na obě strany od vnějšího líce přepážky. Detail C Provedení kabelové přepážky v masivním stropě () je stejné jako v šachtové příčce dle detailu B. Spotřeba Pro dosažení suché vrstvy stěrky v tl. mm: cca,9 -, kg/m stěrky, tj. cca, mm mokré vrstvy. instalace () a ostění otvoru zbavit prachu, mastnoty a jiných nečistot ostění nebo řezné hrany desek () opatřit stěrkou () osadit desky z minerální vlny () těsně kolem instalací (), případné mezery důkladně vyplnit minerální vlnou malířskou páskou vymezit stěrkované plochy vnější plochy desky z minerální vlny opatřit stěrkou () včetně přesahu 0 mm na okolní konstrukci prostupující kabely a kabelové rošty () opatřit stěrkou () do vzdálenosti 00 mm na obě strany od líce přepážky vyplnit a nalepit identifi kační štítek přepážky.

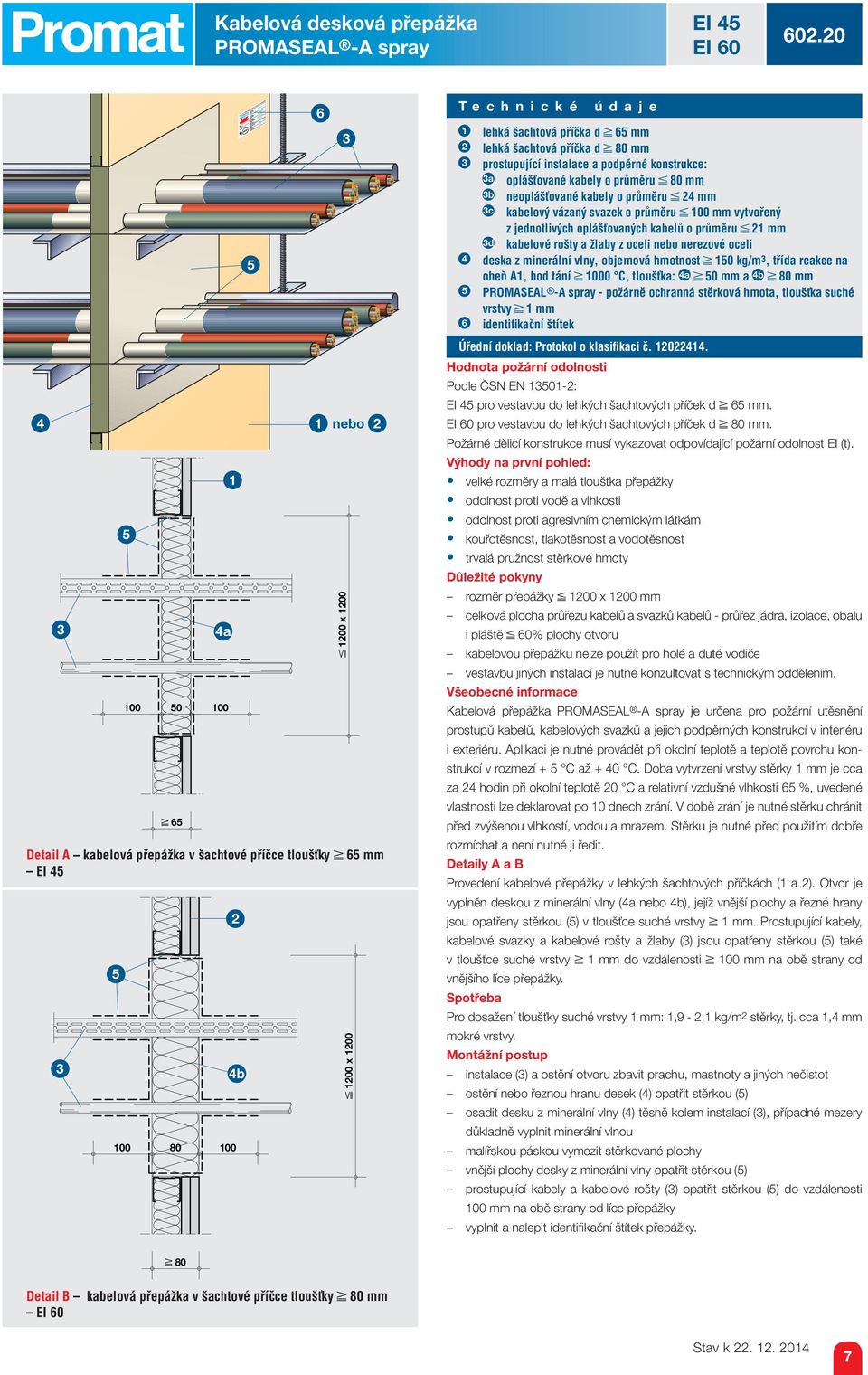

7 Kabelová desková přepážka PROMASEAL -A spray EI EI lehká šachtová příčka d mm lehká šachtová příčka d 80 mm prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d kabelové rošty a žlaby z oceli nebo nerezové oceli deska z minerální vlny, objemová hmotnost 0 kg/m, třída reakce na oheň A, bod tání 000 C, tloušťka: a 0 mm a b 80 mm PROMASEAL -A spray - požárně ochranná stěrková hmota, tloušťka suché vrstvy mm identifi kační štítek a kabelová přepážka v šachtové příčce tloušťky mm EI b nebo 00 x x 00 Úřední doklad: Protokol o klasifikaci č. 0. Podle ČSN EN 0-: EI pro vestavbu do lehkých šachtových příček d mm. EI 0 pro vestavbu do lehkých šachtových příček d 80 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t). Výhody na první pohled: velké rozměry a malá tloušťka přepážky odolnost proti vodě a vlhkosti odolnost proti agresivním chemickým látkám kouřotěsnost, tlakotěsnost a vodotěsnost trvalá pružnost stěrkové hmoty rozměr přepážky 00 x 00 mm celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru kabelovou přepážku nelze použít pro holé a duté vodiče vestavbu jiných instalací je nutné konzultovat s technickým oddělením. Kabelová přepážka PROMASEAL -A spray je určena pro požární utěsnění prostupů kabelů, kabelových svazků a jejich podpěrných konstrukcí v interiéru i exteriéru. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. Doba vytvrzení vrstvy stěrky mm je cca za hodin při okolní teplotě 0 C a relativní vzdušné vlhkosti %, uvedené vlastnosti lze deklarovat po 0 dnech zrání. V době zrání je nutné stěrku chránit před zvýšenou vlhkostí, vodou a mrazem. Stěrku je nutné před použitím dobře rozmíchat a není nutné ji ředit. Detaily A a B Provedení kabelové přepážky v lehkých šachtových příčkách ( a ). Otvor je vyplněn deskou z minerální vlny (a nebo b), jejíž vnější plochy a řezné hrany jsou opatřeny stěrkou () v tloušťce suché vrstvy mm. Prostupující kabely, kabelové svazky a kabelové rošty a žlaby () jsou opatřeny stěrkou () také v tloušťce suché vrstvy mm do vzdálenosti 00 mm na obě strany od vnějšího líce přepážky. Spotřeba Pro dosažení tloušťky suché vrstvy mm:,9 -, kg/m stěrky, tj. cca, mm mokré vrstvy. instalace () a ostění otvoru zbavit prachu, mastnoty a jiných nečistot ostění nebo řeznou hranu desek () opatřit stěrkou () osadit desku z minerální vlny () těsně kolem instalací (), případné mezery důkladně vyplnit minerální vlnou malířskou páskou vymezit stěrkované plochy vnější plochy desky z minerální vlny opatřit stěrkou () prostupující kabely a kabelové rošty () opatřit stěrkou () do vzdálenosti 00 mm na obě strany od líce přepážky vyplnit a nalepit identifi kační štítek přepážky. 80 Detail B kabelová přepážka v šachtové příčce tloušťky 80 mm EI 0 Stav k.. 0 7

8 Kabelová desková přepážka PROMASTOP -CC EI masivní stěna nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d instalační chránička nebo trubka z oceli, mědi nebo plastu o průměru mm e kabelové rošty a žlaby z oceli nebo nerezové oceli deska z minerální vlny, tloušťka x 0 mm, objemová hmotnost 0 kg/m, třída reakce na oheň A, bod tání 000 C PROMASTOP -CC - požárně ochranná stěrková hmota, tloušťka suché vrstvy mm, resp. mm u instalací d identifi kační štítek Úřední doklad: Protokol o klasifi kaci č. 000-en. H B rozměry a uspořádání 0 0 Detail B kabelová přepážka ve stěně 00 x 800 (B x H) Detail B kabelová přepážka ve stropu x 800 (B x H) 00 0 Podle ČSN EN 0-: EI 90 pro vestavbu do masivních stěn nebo lehkých příček d 00 mm a pro vestavbu do masivních stropů d 0 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t). Výhody na první pohled velké rozměry vhodné do vlhkých prostor odolnost vůči naftě a technickým olejům celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru kabelovou přepážku nelze použít pro holé a duté vodiče. Jiné provedení přepážky než uvedené a vestavbu jiných instalací, je nutné konzultovat s naším technickým oddělením. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. Doba vytvrzení vrstvy stěrky mm je cca za 8 hodin při okolní teplotě 0 C a relativní vzdušné vlhkosti %. Stěrku je nutné před použitím dobře rozmíchat. V případě potřeby je možné ji zředit čistou vodou cca 0, l/kbelík s obsahem, kg. Maximální rozměr kabelové přepážky ve stěně i stropu 00 x 800 mm (B x H). Ve stropu může být délka přepážky H libovolná za předpokladu, že poměr délky obvodu přepážky ku ploše přepážky nebude menší než, :. Uspořádání instalací (a až d) a podpěrných konstrukcí (e) musí odpovídat detailu A. Detail B Provedení kabelové přepážky v masivní stěně nebo lehké příčce, tloušťky 00 mm. Otvor je vyplněn deskami z minerální vlny (), jejichž vnější plochy včetně řezných hran jsou opatřeny stěrkovou hmotou (). Stěrka je rovněž aplikována na prostupující instalace a popěrné konstrukce () do vzdálenosti 00 mm na obě strany od vnějšího líce přepážky. V lehkých příčkách jsou nosné profi ly příčky chráněny samotnou přepážkou nebo je možné ostění otvoru uzavřít deskami ve stejné skladbě a tloušťce jako opláštění příčky. Stěrka je aplikována v tloušťce suché vrstvy mm, resp. mm (d). Detail C Provedení kabelové přepážky v masivním stropě s tloušťkou 0 mm je stejné jako ve stěnách dle detailu B. Spotřeba Pro dosažení tloušťky suché vrstvy mm:,9 -,0 kg/m stěrky, tj. cca, mm mokré vrstvy. instalace () a ostění otvoru zbavit prachu, mastnoty a jiných nečistot, ostění otvoru nebo řezné hrany desek () opatřit stěrkou () osadit desky z minerální vlny () těsně okolo instalací () malířskou páskou vymezit přesah stěrky na instalacích () vnější plochy desek z minerální vlny opatřit stěrkou () prostupující instalace včetně kabelových roštů () opatřit stěrkou () do vzdálenosti 00 mm na obě strany od líce přepážky vyplnit a nalepit identifi kační štítek přepážky. 8 Stav k.. 0

9 Kabelová desková přepážka PROMASTOP -CC EI EI 0 0. masivní stěna nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d instalační chránička nebo trubka z oceli, mědi nebo plastu o průměru mm e kabelové rošty a žlaby z oceli nebo nerezové oceli deska z minerální vlny, objemová hmotnost 0 kg/m, třída reakce na oheň A, bod tání 000 C, tloušťka: a 0 mm, b 80 mm PROMASTOP -CC - požárně ochranná stěrková hmota, tloušťka suché vrstvy mm, resp. mm u instalací d identifi kační štítek Úřední doklad: Protokol o klasifi kaci č. 000-en. H B rozměry a uspořádání 0 0 Detail B kabelová přepážka ve stěně a x 000 (B x H) Detail B kabelová přepážka ve stropu a b b 0 x 000 (B x H) 00 0 Podle ČSN EN 0-: Pro vestavbu do masivních stěn nebo lehkých příček d 00 mm a pro vestavbu do masivních stropů d 0 mm: EI při použití desky z minerální vlny tloušťky 0 mm (a) EI 0 při použití desky z minerální vlny tloušťky 80 mm (b ) Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t). Výhody na první pohled velké rozměry při malé tloušťce přepážky vhodné do vlhkých prostor odolnost vůči naftě a technickým olejům celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru kabelovou přepážku nelze použít pro holé a duté vodiče vestavbu jiných instalací je nutné konzultovat s technickým oddělením. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. Stěrku je nutné před použitím dobře rozmíchat. V případě potřeby je možné ji zředit čistou vodou cca 0, l/kbelík s obsahem, kg. Maximální rozměr přepážky ve stěně i stropu 0 x 000 mm (B x H). Ve stropu může být délka přepážky H libovolná za předpokladu, že poměr délky obvodu přepážky ku ploše přepážky nebude menší než,8 :. Uspořádání instalací a podpěrných konstrukcí musí odpovídat detailu A. Detail B Provedení kabelové přepážky v masivní stěně nebo lehké příčce, tloušťky 00 mm. Otvor je vyplněn deskou z minerální vlny (), jejíž vnější plochy včetně řezných hran jsou opatřeny stěrkovou hmotou (). Stěrka je rovněž aplikována na prostupující instalace a popěrné konstrukce () do vzdálenosti 00 mm na obě strany od vnějšího líce přepážky. V lehkých příčkách jsou nosné profi ly příčky chráněny samotnou přepážkou, po jejímž obvodě je stěrkou proveden přesah na konstrukci příčky mm, resp. 0 mm. Případně je možné ostění otvoru uzavřít deskami ve stejné skladbě a tloušťce jako opláštění příčky. Stěrka je aplikována v tloušťce suché vrstvy mm, resp. mm (d). Detail C Provedení kabelové přepážky v masivním stropě s tloušťkou 0 mm je stejné jako ve stěnách dle detailu B. Spotřeba Pro dosažení tloušťky suché vrstvy mm:,9 -,0 kg/m stěrky, tj. cca, mm mokré vrstvy. instalace () a ostění otvoru zbavit prachu, mastnoty a jiných nečistot, ostění otvoru nebo řezné hrany desek () opatřit stěrkou () osadit desky z minerální vlny () těsně okolo instalací () malířskou páskou vymezit přesah stěrky vnější plochy desek z minerální vlny opatřit stěrkou () prostupující instalace včetně kabelových roštů () opatřit stěrkou () do vzdálenosti 00 mm na obě strany od líce přepážky vyplnit a nalepit identifi kační štítek přepážky. Stav k.. 0 9

10 Zděná kabelová přepážka PROMASTOP -M EI 90 EI masivní stěna d 0 mm, objemová hmotnost 0 kg/m masivní strop d 0 mm, objemová hmotnost 0 kg/m nebo 7 prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b oplášťované kabely o průměru 0 mm c neoplášťované kabely o průměru mm d kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm e instalační chránička nebo trubka z oceli, mědi nebo plastu o průměru mm f kabelové rošty a žlaby z oceli nebo nerezové oceli PROMASTOP -M požárně ochranná malta PROMASEAL -AG - požárně ochranný tmel, prstenec o šířce 0 mm a hloubce 0 mm PROMATECT -H - tvarované klíny 7 PROMASTOP -B - stavební tvarovka, rozměr 0 x 0 x 00 mm (b x h x l) 8 identifi kační štítek f a až e x Detail C kabelová přepážka ve stropu Stav k kabelová přepážka ve stěně 7 a až e a až d 0 Detail B dodatečná instalace kabelu a až e f x 00 0 Úřední doklad: Protokol o klasifi kaci č. 07. Podle ČSN EN 0-: EI 90/E 0 pro vestavbu do masivních stěn a stropů d 0 mm. EI 0 pro vestavbu do masivních stěn d 0 mm - neplatí pro instalace a. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), popř. REI (t). Výhody na první pohled velké rozměry mechanická odolnost a odolnost vůči vysokým teplotám odolnost proti povětrnostním vlivům a vlhkosti Zděná kabelová přepážka musí splňovat následující parametry: rozměr 00 x 00 mm, ve stropní konstrukci může být délka přepážky libovolná za předpokladu, že poměr délky obvodu přepážky ku ploše přepážky nebude menší než, :. celková plocha průřezů instalací - u kabelů průřez jádra, izolace, obalu i pláště 0% plochy otvoru. Jiné provedení přepážky než uvedené a vestavbu jiných instalací, je nutné konzultovat s naším technickým oddělením. Zděná kabelová přepážka PROMASTOP -M je do interiéru i exteriéru budov. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + C. Doba tvrdnutí je cca 0 mm tloušťky za hodin, konečná pevnost je dosažena cca po 8 dnech. Provedení kabelové přepážky v masivní stěně s tloušťkou 0 mm s odpovídající požární odolností EI, popř. REI (t). Kolem prostupujících instalací (a až e) jsou uvnitř přepážky vytvořeny prstence z tmelu PROMASEAL-AG () v šířce 0 mm a hloubce 0 mm. Otvor je vyplněn požárně ochrannou maltou PROMASTOP -M () v tloušťce 0 mm. Detail B Do přepážky ve stěně i ve stropě lze zabudovat tvarované klíny PROMATECT - -H () nebo stavební tvarovky PROMASTOP -B (7) pro snadnější dodatečnou instalaci kabelů. Podrobné informace sdělí naše technické oddělení. Detail C Provedení kabelové přepážky v masivním stropě s tloušťkou 0 mm s odpovídající požární odolností REI (t). Provedení přepážky je stejné jako ve stěně dle detailu A. Spotřeba Spotřeba suché směsi cca 8-9 kg/m pro dosažení tloušťky přepážky 0 mm. kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot ostění otvoru a instalace lehce navlhčit kolem prostupujících instalací vytvořit prstenec z tmelu PROMASEAL - -AG () otvor vyplnit požárně ochrannou maltou PROMASTOP -M () vyplnit a nalepit identifi kační štítek přepážky (8).

11 Kabelová přepážka PROMASTOP -B systém stavebních tvarovek EI 90 EI 0.0 h rozměry a uspořádání Detail C vestavba do stěny Detail E masivní strop b stěna a strop: b x h 00 mm x 00 mm 00 x a 00 x x Detail B stavební tvarovka PROMASTOP -B d 9 a b c d a b c Detail D vestavba do lehké příčky d 7 b a b c d 7 d 0 00 a masivní stěna d 00 mm b masivní stěna nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d kabelové rošty a žlaby z oceli nebo nerezové oceli PROMASTOP -B - stavební tvarovka, elastická, rozměr 0 x 0 x 00 mm (b x h x l) PROMASEAL -AG - požárně ochranný tmel přířezy PROMATECT -H, tloušťka mm, šířka 00 mm 7 přířezy PROMATECT -H, tloušťka dle potřeby, šířka 00 mm 8 pomocná konstrukce 9 identifi kační štítek Úřední doklad: Protokol o klasifi kaci č. 07. Podle ČSN EN 0-: EI 90/E 0 pro vestavbu do masivních stěn a lehkých příček d 00 mm a stropů d 0 mm, při tloušťce přepážky 00 mm. EI /E 0 pro vestavbu lehkých příček d 00 mm, při tloušťce přepážky 0 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), popř. REI (t). Výhody na první pohled jednoduchá, rychlá a bezprašná montáž a demontáž Kabelová přepážka musí splňovat následující parametry: - rozměr 00 x 00 mm, ve stropní konstrukci může být délka přepážky libovolná za předpokladu, že poměr délky obvodu přepážky ku ploše přepážky nebude menší než, :. - celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0 % plochy otvoru - typy kabelů a maximální rozměry viz technické údaje. Kabelovou přepážku nelze použít pro holé a duté vodiče. Jiné provedení přepážky než uvedené a vestavbu jiných instalací, je nutné konzultovat s naším technickým oddělením. Kabelová přepážka PROMASTOP -B je především určena do míst, kde je požadována bezprašná montáž nebo demontáž. Rozmístění jednotlivých kabelových roštů nebo žlabů v přepážce je libovolné. Pouze vzdálenost mezi kabelovými rošty nebo žlaby a kabely nebo svazky kabelů nad sebou 0 mm. Detaily C a D Kabelovou přepážku PROMASTOP -B lze zabudovat do masivních stěn a lehkých příček s tloušťkou 00 mm a odpovídající požární odolností EI (t). Při tloušťce stěny < 0 mm, resp. < 00 mm, je nutné konstrukci z libovolné strany zesílit pomocí přířezů PROMATECT -H (7) na danou tloušťku přepážky. U lehkých příček je navíc nutné ostění otvoru uzavřít pomocí přířezů PROMATECT - -H (). Viditelné otvory a spáry je nutné povrchově uzavřít tmelem (). Detail E Kabelovou přepážku PROMASTOP -B lze zabudovat do masivních stropů s tloušťkou 0 mm a odpovídající požární odolností REI (t). Při tloušťce stropní konstrukce < 00 mm, je nutné konstrukci z libovolné strany zesílit pomocí přířezů PROMATECT -H (7). Z hlediska provedení montáže přepážky, je nutné ze spodní strany stropní konstrukce instalovat pomocnou konstrukci (8). kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot. vyskládat otvor stavebními tvarovkami PROMASTOP -B () těsně vedle sebe na vazbu, buď delší stranou rovnoběžně s kabely () při tloušťce přepážky 00 mm nebo delší stranou příčně na kabely () při tloušťce přepážky 0 mm. v místě kabelů a kabelových roštů stavební tvarovky vyřezat nožem. zbylé dutiny a spáry uzavřít požárně ochranným tmelem (). vyplnit a nalepit identifi kační štítek přepážky (8). Stav k.. 0

12 Kabelová ucpávka PROMASTOP -P systém těsnicích zátek EI masivní stěna d 0 mm, objemová hmotnost 0 kg/m - masivní strop d 0 mm, objemová hmotnost 0 kg/m oplášťované kabely o průměru D 7 mm nebo kabelový vázaný svazek o průměru D 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm PROMASTOP -P - těsnicí zátka, elastická, pro kruhové otvory o průměru 0, 0, 00 a 0 mm PROMASEAL -AG - požárně ochranný tmel přířezy PROMATECT -H s kruhovým výřezem, tloušťka a rozměry dle potřeby 7 identifi kační štítek Úřední doklad: Protokol o klasifi kaci č. 07. Podle ČSN EN 0-: EI 0 pro vestavbu do masivních stěn a masivních stropů d 0 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), popř. REI (t) Výhody na první pohled jednoduchá, rychlá a bezprašná montáž a demontáž jednoduché provedení prostupu dodatečně instalovaných kabelů 0 0 rozměry 00 < 0 d 0 D Detail B vestavba do stěny Kabelová ucpávka musí splňovat následující parametry: - průměr otvoru 0 mm - celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru - typy kabelů a maximální rozměry viz technické údaje Kabelovou ucpávku nelze použít pro neoplášťované, holé nebo duté vodiče. Jiné provedení ucpávky než uvedené a vestavbu jiných instalací, je nutné konzultovat s naším technickým oddělením. Kabelová ucpávka PROMASTOP -P je určena pro požární utěsnění menších prostupů kabelů nebo kabelových svazků v interiéru budov. Je především určena do míst, kde je požadována bezprašná montáž nebo se očekává častá demontáž ucpávky nebo dodatečná instalace kabelů. 0 D 00 Rozmístění jednotlivých kabelů a kabelových svazků v ucpávce je libovolné. Detail C vestavba do stěny Detail D přířezy PROMATECT 00 Detaily B a C Kabelovou ucpávku PROMASTOP -P lze zabudovat do masivních stěn s tloušťkou 0 mm a odpovídající požární odolností EI (t). Při tloušťce stěny 00 mm až < 0 mm, je nutné konstrukci z libovolné strany zesílit pomocí přířezů PROMATECT -H () na požadovanou tloušťku 0 mm. Přířezy () jsou ke stěně připevněny pomocí hmoždinek a šroubů. Pro utěsnění prostupu je nutné použít vždy zátky - z obou stran. Viditelné otvory a spáry je nutné povrchově uzavřít tmelem PROMASEAL -AG (). 0 0 Detail E vestavba do stropu D 0 D 00 < 0 d Detail E Kabelovou ucpávku PROMASTOP -P lze zabudovat do masivních stropů s tloušťkou 0 mm a odpovídající požární odolností REI (t). Provedení ucpávky je stejné jako ve stěně. kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot. v případě potřeby zajistit minimální tloušťku stavební konstrukce pomocí přířezů (). nožem vyříznout zátky () podle velikosti prostupujících kabelů, zátky zasunout z obou stran do otvoru a zalícovat se stavební konstrukcí. zbylé dutiny a spáry povrchově uzavřít požárně ochranným tmelem PRO- MASEAL -AG (). vyplnit a nalepit identifi kační štítek přepážky (7). Stav k.. 0

13 Polštářová kabelová přepážka PROMASTOP EI EI 0.0 masivní nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m prostupující instalace a podpěrné konstrukce: a oplášťované kabely o průměru 80 mm b neoplášťované kabely o průměru mm c kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm d kabelové rošty a žlaby z oceli nebo nerezové oceli PROMASTOP -L - protipožární polštáře - velké, rozměr 0 x 00 x mm svařovaná ocelová síť, rozměr oka 0 x 0 mm, průměr drátu mm identifi kační štítek Úřední doklad: Protokol o klasifi kaci č. PK--0-9-C kabelová přepážka ve stěně 00 x x Podle ČSN EN 0-: EI /E 90 pro vestavbu do masivních stěn lehkých příček d 00 mm. EI 0/E 90 pro vestavbu do masivních stropů d 0 mm. EI 0/E 90 pro vestavbu do masivních stropů d 0 mm, neplatí pro instalace b a c. EI /E 90 pro vestavbu do masivních stropů d 0 mm, neplatí pro instalace b. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), popř. REI (t). Výhody na první pohled: jednoduchá, rychlá a bezprašná montáž nebo demontáž. Kabelová přepážka musí splňovat následující parametry: rozměr 00 x 00 mm polštáře jsou vkládány delší stranou kolmo na podélnou osu kabelů celková plocha průřezu kabelů a svazků kabelů - průřez jádra, izolace, obalu i pláště 0% plochy otvoru vzdálenost mezi kabelovými rošty (žlaby), instalacemi a okraji otvoru 0 mm vzdálenost mezi jednotlivými kabelovými rošty (žlaby), popř. instalacemi 0 mm vedle sebe, 0 mm nad sebou Kabelovou přepážku nelze použít pro holé a duté vodiče. Jiné provedení přepážky než uvedené je nutné konzultovat s naším technickým oddělením. Polštářová kabelová přepážka PROMASTOP je především určena do míst, kde je požadována jednoduchá, rychlá a bezprašná montáž a demontáž. Polštáře jsou odolné vůči vodě a vlhkosti. Polštáře při požáru, působením tepla (od cca 0 C), zvětšují přibližně, násobně svůj objem. Provedení kabelové přepážky v masivní stěně nebo lehké příčce s tloušťkou 00 mm a odpovídající požární odolností EI (t). Polštáře () jsou vloženy do otvoru delší stranou kolmo na prostupující kabely, symetricky vzhledem k požárně dělicí konstrukci. Polštáře jsou uloženy těsně vedle sebe, v jednotlivých vrstvách nad sebou na vazbu, se vzájemným přesahem cca 0 %. Maximální nevyplněný prostor může být % z celkové plochy přepážky. Detail B Provedení kabelové přepážky v masivním stropě s tloušťkou 0 mm a odpovídající požární odolností REI (t). Polštáře () jsou vloženy do otvoru delší stranou kolmo na prostupující kabely s tím, že jsou podepřeny svařovanou sítí (), která je připevněna při spodním líci stropní konstrukce. V síti jsou vynechány otvory pro kabelové rošty a žlaby. Polštáře jsou uloženy těsně vedle sebe, v jednotlivých vrstvách na vazbu, se vzájemným přesahem cca 0 %. Maximální nevyplněný prostor může být % z celkové plochy přepážky. Spotřeba Počet kusů polštářů PROMASTOP -L = volná plocha otvoru (cm ) /. kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot u prostupu stropem připevnit ocelovou síť () otvor vyplnit polštáři () jejich delší stranou kolmo na prostupující kabely, v jednotlivých vrstvách na vazbu vyplnit a nalepit identifi kační štítek přepážky. Detail B kabelová přepážka ve stropu Stav k.. 0

14 Kabelová ucpávka PROMASEAL -A EI 90 EI 0.0 a masivní stěna nebo lehká příčka d 00 mm b masivní stěna nebo lehká příčka d 0 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m 7 a oplášťovaný kabel o průměru 70 mm nebo kabelový vázaný svazek o průměru 70 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm b oplášťovaný kabel o průměru D mm nebo kabelový vázaný svazek o průměru D 90 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm minerální vlna, objemová hmotnost 0 kg/m, 0% stlačená, třída reakce na oheň A PROMASEAL -A - požárně ochranný tmel desková přepážka PROMASTOP -I d 00 mm podle k.l identifi kační štítek Úřední doklad: Protokol o klasifi kaci č. 00. l 70 a a l 0 Podle ČSN EN 0-: EI 90 / E 0 pro vestavbu do masivní stěny nebo lehké příčky d 00 mm s možností vestavby do deskové přepážky PROMASTOP -I d 00 mm. EI 0 pro vestavbu do masivní stěny nebo lehké příčky d 0 mm. EI 0 pro vestavbu do masivního stropu d 0 mm s možností vestavby do deskové přepážky PROMASTOP -I d 00 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), REI (t). Výhody na první pohled jednoduchá aplikace za pomoci běžného nářadí možnost provedení v lehkých příčkách a deskové přepážce PROMASTOP -I. EI 90/E Ucpávka musí splňovat zároveň následující parametry: průměr otvoru 0 mm (detail A a C), 0 mm (detail B) celková plocha průřezu kabelů nebo svazků - průřez jádra, izolace, obalu i pláště 0% plochy otvoru vzdálenost mezi kabely, kabelovými svazky a okrajem otvoru (šířka mezikruží) mm (detail A a C), 0 mm (detail B) maximální průměr kabelu nebo kabelového svazku viz technické údaje. Ucpávku nelze použít na neoplášťované nebo holé vodiče. Ucpávkou nemohou kromě specifi kovaných kabelů prostupovat další konstrukce ani kabelové lávky nebo kabelové žlaby. a a Kabelová ucpávka PROMASEAL -A je určena pro požární utěsnění menších prostupů kabelů nebo kabelových svazků v interiéru budov. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + C. K zaschnutí povrchu tmelu () dochází přibližně do minut, k vytvrdnutí po cca dnech. l l 0 Provedení ucpávky v masivní stěně nebo lehké příčce s tloušťkou 00 mm a odpovídající požární odolností EI (t). Ucpávku je také možné provést v deskové přepážce PROMASTOP -I s tloušťkou 00 mm, jejíž provedení musí odpovídat katalogovému listu 0.0. Otvor ve stěně nebo v deskové přepážce je vyplněn minerální vlnou () v tloušťce 0 mm a z obou stran je aplikován požárně ochranný tmel PROMASEAL -A v hloubce 0 mm. EI 90/E 0 00 Detail B Provedení ucpávky v masivní stěně nebo lehké příčce s tloušťkou 0 mm a odpovídající požární odolností EI (t). Otvor je vyplněn minerální vlnou () v tloušťce 0 mm a z obou stran je aplikován požárně ochranný tmel PRO- MASEAL -A v hloubce mm. prostup stěnou tloušťky 00 mm Stav k.. 0

15 Kabelová ucpávka PROMASEAL -A EI 90 EI 0.0 b b Detail C Provedení ucpávky v masivním stropě s tloušťkou 0 mm a odpovídající požární odolností EI (t). Ucpávku je také možné provést v deskové přepážce PROMASTOP -I s tloušťkou 00 mm, jejíž provedení musí odpovídat katalogovému listu 0.0. Otvor ve stěně nebo v deskové přepážce je vyplněn minerální vlnou () v tloušťce 0 mm nebo 0 mm a z obou stran je aplikován požárně ochranný tmel PROMASEAL -A v hloubce 0 mm. l D 0 l 0 kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot otvor vyplnit minerální vlnou () v požadované tloušťce kabely, ostění otvoru a minerální vlnu lehce navlhčit jednostranně aplikovat tmel PROMASEAL -A v požadované tloušťce a uhladit vyplnit a nalepit identifi kační štítek ucpávky. EI 0 0 Detail B prostup stěnou tloušťky 0 mm l 70 a a EI 0 l 0 l 70 a a EI 0 l 0 Detail C prostup stropem Stav k.. 0

16 Kabelová ucpávka PROMASEAL -AG EI 90 EI 0.0 masivní stěna nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m kabelový vázaný svazek o průměru 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm a minerální vlna, objemová hmotnost 0 kg/m, třída reakce na oheň A b polystyren, objemová hmotnost kg/m, třída reakce na oheň E PROMASEAL -AG - požárně ochranný tmel identifi kační štítek b a l 00 l EI 90 l 00 EI 0 prostup stěnou l 00 0 a EI 0 l 0 l 00 b EI 0 l b l 0 Úřední doklad: Protokol o klasifi kaci č Podle ČSN EN 0-: EI 90 a EI 0 pro vestavbu do masivní stěny nebo lehké příčky d 00 mm. EI 0 pro vestavbu do masivního stropu d 0 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), REI (t). Výhody na první pohled jednoduchá aplikace za pomoci běžného nářadí možnost provedení v lehkých příčkách jednostranná aplikace tmelu z libovolné strany Ucpávka je určena pro prostup jednotlivých kabelů nebo kabelových svazků a musí zároveň splňovat následující parametry: - průměr otvoru 0 mm - celková průřezová plocha kabelového svazku - průřez jádra, izolace, obalu i pláště 0% plochy otvoru - vzdálenost mezi kabelovým svazkem a okrajem otvoru (šířka mezikruží) mm - maximální průměr kabelu nebo kabelového svazku viz technické údaje Ucpávku nelze použít na neoplášťované nebo holé vodiče. Ucpávkou nemohou kromě specifi kovaných kabelů prostupovat další konstrukce ani kabelové lávky nebo kabelové žlaby. Kabelová ucpávka PROMASEAL -AG je určena pro požární utěsnění menších prostupů kabelů nebo kabelových svazků v interiéru budov. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. K zaschnutí povrchu tmelu () dochází přibližně do minut, k vytvrdnutí po cca dnech. Provedení ucpávky v masivní stěně nebo lehké příčce s tloušťkou 00 mm a odpovídající požární odolností EI (t). Jsou možné varianty provedení:. Otvor je vyplněn minerální vlnou (a) v tloušťce 80 mm a z jedné libovolné strany je aplikován požárně ochranný tmel PROMASEAL -AG v hloubce 0 mm.. Otvor je vyplněn polystyrenem (b) v tloušťce 70 mm a z obou stran je aplikován požárně ochranný tmel PROMASEAL -AG v hloubce mm. Detail B Provedení ucpávky v masivním stropě s tloušťkou 0 mm a odpovídající požární odolností EI (t). Jsou možné varianty provedení:. Otvor je vyplněn minerální vlnou (a) v tloušťce 0 mm a z jedné libovolné strany je aplikován požárně ochranný tmel PROMASEAL -AG v hloubce 0 mm.. Otvor je vyplněn polystyrenem (b) v tloušťce 0 mm a z obou stran je aplikován požárně ochranný tmel PROMASEAL -AG v hloubce mm. kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot otvor vyplnit minerální vlnou (a) nebo polystyrenem (b) v požadované tloušťce kabely, ostění otvoru a výplň (a, b) lehce navlhčit jednostranně nebo oboustranně aplikovat tmel PROMASEAL -AG v požadované tloušťce a uhladit vyplnit a nalepit identifi kační štítek ucpávky. Detail B prostup stropem Stav k.. 0

17 Kabelová ucpávka PROMASEAL -AG EI 0. masivní stěna nebo lehká příčka d 00 mm masivní strop d 0 mm, objemová hmotnost 0 kg/m oplášťovaný kabel o průměru D 80 mm nebo kabelový vázaný svazek o průměru D 00 mm vytvořený z jednotlivých oplášťovaných kabelů o průměru mm minerální vlna, objemová hmotnost 0 kg/m, 0% stlačená, třída reakce na oheň A PROMASEAL -AG - požárně ochranný tmel identifi kační štítek Úřední doklad: Protokol o klasifi kaci č Podle ČSN EN 0-: EI 0 pro vestavbu do masivní stěny nebo lehké příčky d 00 mm. EI 0/E 90 pro vestavbu do masivního stropu d 0 mm. EI 90 pro slepou ucpávku bez prostupujících kabelů pro vestavbu masivní stěny nebo lehké příčky d 00 mm. EI 0 pro slepou ucpávku bez prostupujících kabelů pro vestavbu do masivního stropu d 0 mm. Požárně dělicí konstrukce musí vykazovat odpovídající požární odolnost EI (t), REI (t). Výhody na první pohled jednoduchá aplikace za pomoci běžného nářadí možnost provedení v lehkých příčkách jednostranná aplikace tmelu z libovolné strany D l 00 Ucpávka musí splňovat zároveň následující parametry: průměr otvoru 00 mm celková plocha průřezu kabelů nebo svazků - průřez jádra, izolace, obalu i pláště 0% plochy otvoru vzdálenost mezi jednotlivými kabely nebo kabelovými svazky 0 mm maximální průměr kabelu nebo kabelového svazku viz technické údaje Ucpávku nelze použít na neoplášťované nebo holé vodiče. Ucpávkou nemohou kromě specifi kovaných kabelů prostupovat další konstrukce ani kabelové lávky nebo kabelové žlaby. prostup stěnou D 00 Kabelová ucpávka PROMASEAL -AG je určena pro požární utěsnění menších prostupů kabelů nebo kabelových svazků v interiéru budov. Aplikaci je nutné provádět při okolní teplotě a teplotě povrchu konstrukcí v rozmezí + C až + 0 C. K zaschnutí povrchu tmelu () dochází přibližně do minut, k vytvrdnutí po cca dnech. Provedení ucpávky v masivní stěně nebo lehké příčce s tloušťkou 00 mm a odpovídající požární odolností EI (t). Otvor je vyplněn minerální vlnou () v tloušťce 8 mm a z jedné libovolné strany je aplikován požárně ochranný tmel PROMASEAL-AG v hloubce mm. 0 Detail B Provedení ucpávky v masivním stropě s tloušťkou 0 mm a odpovídající požární odolností REI (t). Otvor je vyplněn minerální vlnou () v tloušťce mm a z jedné libovolné strany je aplikován požárně ochranný tmel PRO- MASEAL -AG v hloubce mm. Detail B prostup stropem l 00 kabely a ostění otvoru zbavit prachu, mastnoty a jiných nečistot otvor vyplnit minerální vlnou () v požadované tloušťce kabely, ostění otvoru a minerální vlnu lehce navlhčit jednostranně aplikovat tmel PROMASEAL -AG v požadované tloušťce a uhladit vyplnit a nalepit identifi kační štítek ucpávky. Stav k

18 PROMASTOP -CC nátěr pro retardaci šíření plamene po kabelech podle ČSN EN 0--: požárně ochranná stěrková hmota PROMASTOP -CC, tl.,0 mm v suchém stavu kabely a kabelové svazky kabelová lávka nebo drátěný žlab kabelový žlab (plný) podpůrná konstrukce kabelových tras deska PROMATECT -H 7 identifi kační štítek Úřední doklad: Certifi kát EZÚ č Požárně ochranné vlastnosti Podle zkušebního předpisu ČSN EN 0 Společné zkušební metody pro kabely za podmínek požáru Zkouška vertikálního šíření plamene na vertikálně namontovaných svazcích vodičů nebo kabelů. Zkouška podle ČSN EN 0- :0 (zařízení) a ČSN EN 0--:0 (kabely kategorie A). Požadovaná tloušťka hotového nátěru PROMASTOP -CC je mm v suchém stavu (cca, mm čerstvého nátěru). Tomu odpovídá spotřeba cca., kg/m natírané plochy. Nátěr PROMASTOP -CC se dodává v tekutém stavu připravený pro zpracování bez ředění. V případě potřeby (např. při stříkání nátěru) je možné jej naředit malým množstvím čisté vody (max. 0 % podíl vody). Před aplikací nátěru PROMASTOP -CC je potřeba jej dokonale promíchat. Doba schnutí a tvrdnutí je závislá na okolní teplotě a relativní vlhkosti vzduchu. Úplné vytvrdnutí nátěru trvá 8 hodin v suchém prostředí. Povrch vytvrdlého nátěru PROMASTOP -CC je pružný a odolný vůči vlhkosti a plísni. Detaily A - C Nátěr PROMASTOP -CC se aplikuje opakovaně po jednotlivých vrstvách až do docílení potřebné tloušťky nátěru. Aplikuje se vždy na viditelný povrch kabelů nebo kabelových svazků (). U kabelových svazků je nutné vpravit nátěr PROMASTOP -CC v maximálním množství do dutin mezi jednotlivé kabely. U kabelových lávek, roštů nebo drátěných žlabů () je tedy nutné aplikovat stěrku i ze spodní strany (detail A). U plných kabelových žlabů () (detail B) nebo kabelových lávek vyplněných požárně ochrannými deskami PROMATECT -H () (detail C) se nátěr aplikuje pouze z horní strany. Způsob aplikace - kabely a kabelové svazky () musí být očištěny od prachu, nečistot, popř. mastnoty - kabely musí být při aplikaci nátěru PROMASTOP -CC suché - nátěr PROMASTOP -CC důkladně promíchat, popř. naředit vodou - pro snadnější kontrolu požadované tloušťky nátěru je vhodné opatřit kabely smyčkou z mm tlustého drátu a provést potřebný počet vrstev, tak aby Detail B bylo dosaženo zakrytí drátu - nátěr PROMASTOP -CC je možné aplikovat natíráním štětcem nebo vysokotlakým stříkáním - nářadí či nástroje po dokončení prací ihned umýt vodou - po vyschnutí nátěru provést vizuální kontrolu a kontrolu tloušťky nátěru, vadná místa opravit A - štětcem: Pro dosažení požadované tloušťky nátěru PROMASTOP -CC je nutné aplikovat nátěr min. ve dvou vrstvách. Mezi jednotlivými nátěry se doporučuje technologická přestávka min. 0 minut (při 0 C a 0 % r.v.v.). B - vysokotlakým stříkáním: Podle údajů výrobce použitého stříkacího zařízení rozmíchat stěrkovou hmotu PROMASTOP -CC na požadovanou hustotu. Provedení nástřiku se předpokládá v minimálně třech vrstvách. Mezi jednotlivými vrstvami nástřiku je doporučena technologická přestávka cca 0 minut (při 0 C a 0 % r.v.v.). Po zaschnutí nátěru (cca 0 až 0 minut, při 0 C a 0 % r.v.v.) provést vizuální kontrolu tloušťky nátěru a kvality provedení, vadná místa opravit. Po dokončení prací umístit identifi kační štítek (7) konstrukce na viditelné místo. Detail C ke stěrkové hmotě PROMASTOP -CC naleznete v technickém listě materiálu. 8 Stav k.. 0

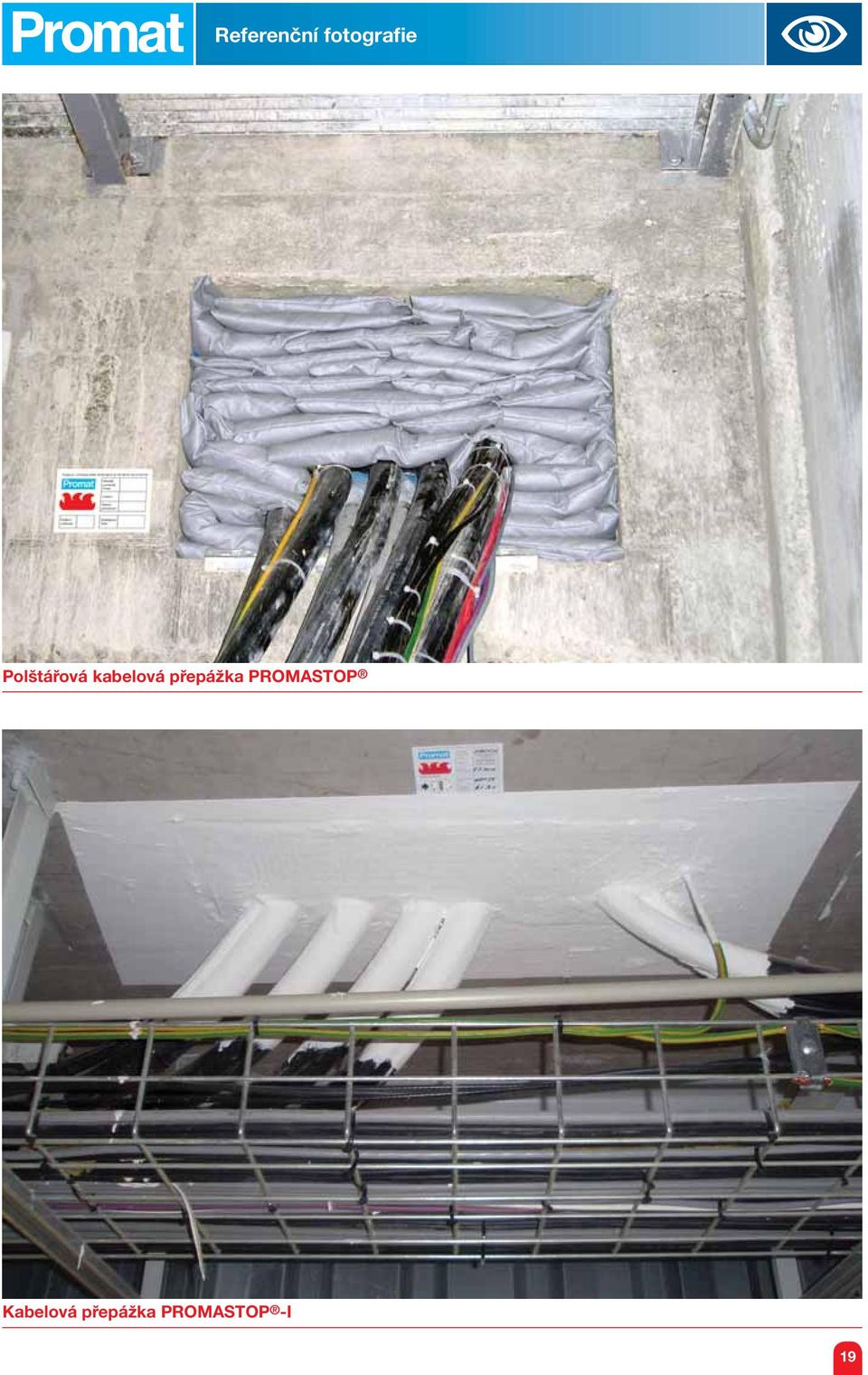

19 Referenční fotografie Polštářová kabelová přepážka PROMASTOP Kabelová přepážka PROMASTOP -I 9
