Zpráva č. 66/13. Měření teplotního pole ve spalovací komoře kotle HK102

Transkript

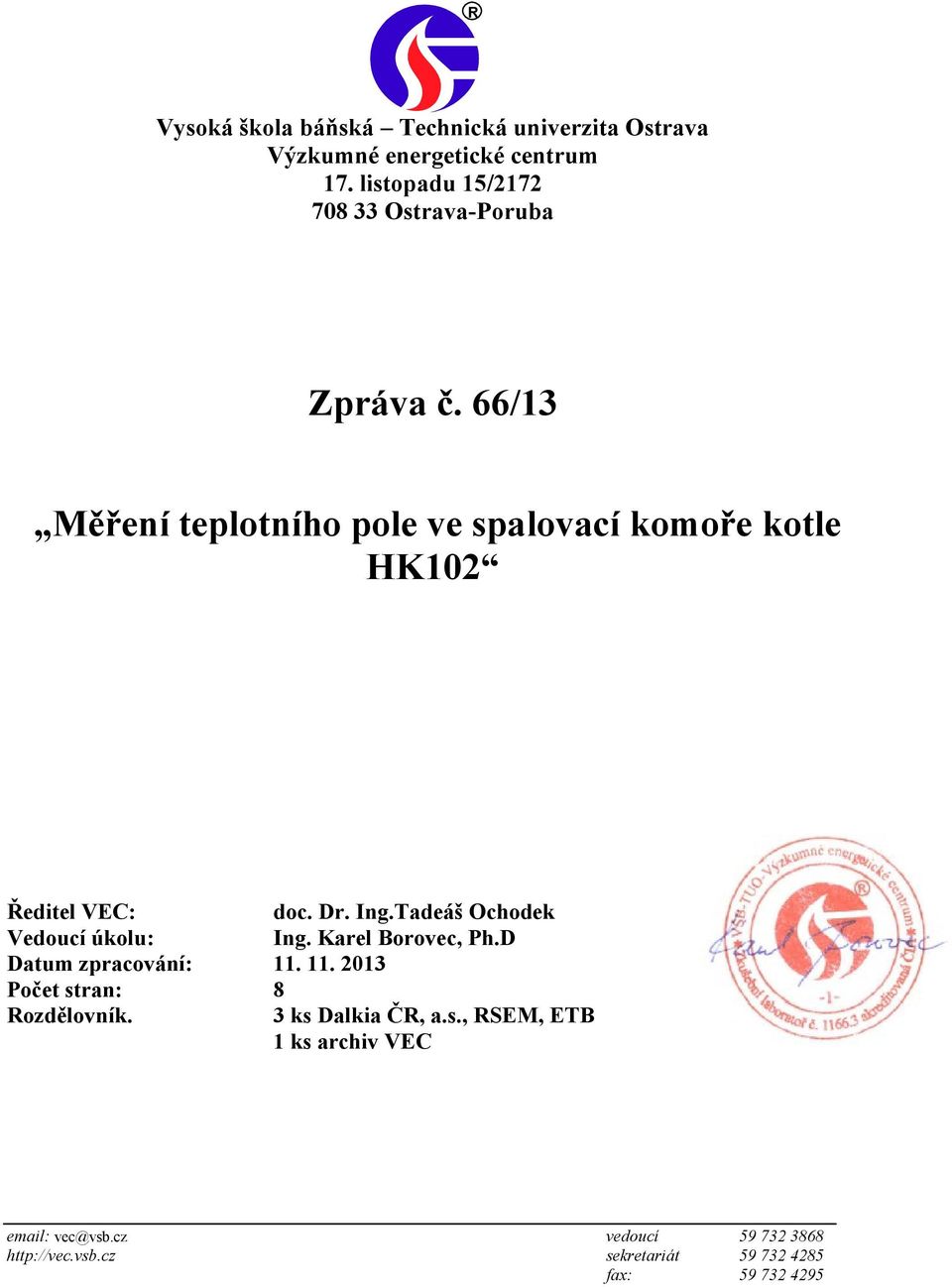

1 Vysoká škola báňská Technická univerzita Ostrava Výzkumné energetické centrum 17. listopadu 15/ OstravaPoruba Zpráva č. 66/13 Měření teplotního pole ve spalovací komoře kotle HK102 Ředitel VEC: doc. Dr. Ing.Tadeáš Ochodek Vedoucí úkolu: Ing. Karel Borovec, Ph.D Datum zpracování: Počet stran: 8 Rozdělovník. 3 ks Dalkia ČR, a.s., RSEM, ETB 1 ks archiv VEC vec@vsb.cz vedoucí sekretariát fax:

2 Obsah strana č. 2 z 8 stran Strana 1. Úvod Použité normy Popis zařízení kotel HK Rozsah provozních zkoušek Popis měřicích metod a měřicích přístrojů Průběh provozních zkoušek Výsledky měření... 4 Seznam obrázků strana Obr. č. 1Schéma rozdělení odběrových bodů v ohništi kotel... 4 Obr. č. 2 Schéma označení mlýnů, hořáků a vzduchových klap... 7 Obr. č. 3 Schéma kotle HK Seznam tabulek strana Tab. č. 1 Naměřené teploty v ohništi kotle HK 102, Tab. č. 2 Naměřené teploty v ohništi kotle HK 102, Úvod Ve dnech bylo proveo provozní měření teplotního pole ve spalovací komoře kotle HK102, provozovaného v areálu ETB, Dalkia ČR. Měření provedli pracovníci Výzkumného energetického centra v součinnosti s provozovatelem a v souladu se schváleným programem provozních zkoušek (PZ). Cílem zkoušek bylo změření teplotního pole ve dvou výškových úrovních, při dvou výkonových hladinách a dvou režimech provozu mlýnů. Výsledky budou použity pro návrh DeNO x opatření. Smluvními stranami pro potřeby tohoto projektu GZ jsou: Objednatel: Dodavatel: 2. Použité normy EN IAPWS IF 97 Dalkia ČR, a.s., RSEM, ETB Výzkumné energetické centrum, VŠB TUOstrava Termoelektrické snímače teploty Parní tabulky dle mezinárodní formulace termodynamických vlastností vody a vodní páry pro průmyslové účely

3 strana č. 3 z 8 stran 3. Popis zařízení kotel HK 102 Výrobce ČKD Kolín Rok výroby 1981 Uveí do provozu 1983 Jmenovitý výkon kotle 58,14 MW Minimální výkon bez stabilizace 46,0 MW Jmenovitá teplota na vstupu 100 C Minimální teplota na vstupu 80 C Jmenovitá teplota na výstupu 170 C Maximální teplota na výstupu 173 C Minimální teplota na výstupu 115 C Jmenovitý průtok 714 t.h 1 Minimální průtok 570 t.h 1 Konstrukční tlak 2,9 MPa Maximální tlak 2,45 MPa Minimální tlak 1,13 MPa Nejnižší přípustný tlak při 170 C 1,03 MPa Celkový vodní objem 52 m 3 4. Rozsah provozních zkoušek Kotel byl provozován dle schváleného programu měření. Přehled jednotlivých zkoušek a jejich náplň jsou popsány v následující tabulce: Nastavené parametry Měřené parametry Doba trvání zkoušky Tepelný výkon 46 MW, provoz mlýnů 21, 22, 23. Tepelný výkon 58 MW, provoz mlýnů 21, 22, 23. Tepelný výkon 46 MW, provoz mlýnů 21, 22, 24. Tepelný výkon 58 MW, provoz mlýnů 21, 22, 24. Teplota ve spalovací komoře, PS, LS, měřící místo 15,6 a 18,3 m Teplota ve spalovací komoře, PS, LS, měřící místo 15,6 a 18,3 m Teplota ve spalovací komoře, PS, LS, měřící místo 15,6 a 18,3 m Teplota ve spalovací komoře, PS, LS, měřící místo 15,6 a 18,3 m 5. Popis měřicích metod a měřicích přístrojů Označení dle programu 1,52 hod. č. 1 1,52 hod. č. 2 1,52 hod. č. 3 1,52 hod. č. 4 Měření teplot spalin ve spalovací komoře kotle o půdorysném rozměru 5,16 x 5,16 m bylo proveo odsávacím pyrometrem konstrukce VEC o délce 2,5m. Měření bylo proveo ve dvou přímkách v ose spalovací komory ve výšce kotle 15,6 a 18,3 m, a to vždy z levé a pravé strany kotle. Schéma měřicích míst je uveo na Obr. č. 1

4 strana č. 4 z 8 stran Obr. č. 1Schéma rozdělení odběrových bodů v ohništi kotel Měření bylo proveo termočlánkem typu K, v každém bodě vždy 2x. Záznam měřených dat byl prove ručním odečtem. Nejistota měřícího systému při měření teplot je při použití termočlánku typu K < 2,0 C. Všechny použité měřicí přístroje byly kalibrovány ve státem akreditované kalibrační laboratoři. 6. Průběh provozních zkoušek Provozní měření teplot ve spalovací komoře kotle HK102 bylo proveo dle schváleného programu. Dne proběhla instalace měřicího zařízení VEC, následně pak vlastní provozní zkoušky a po jejich ukončení ( ) reinstalace měřícího zařízení na kotli. Všechny zkoušky byly provey celkem ve 4 časových úsecích: č. 1: , 15:50 16:32 č. 2: , 16:50 17:38 č. 3: , 6:30 7:25 č. 4: , 8:19 8:53 7. Výsledky měření 7.1 Výsledky měření teplot v ohništi kotle HK 102, Výsledky z měření teplot v ohništi kotle HK 102 dne jsou uvey v tabulkách Tab. č Výsledky měření teplot v ohništi kotle HK 102, Výsledky z měření teplot v ohništi kotle HK 102 dne jsou uvey v tabulkách Tab. č. 2: Z porovnání výsledků měření teplot v ohništi kotle HK 102 vyplývá, že při provozu mlýnu v sestavě 21, 22, 23 je teplota v ohništi o více než 100 C vyšší než při provozu mlýnů v sestavě 21, 22, 24.

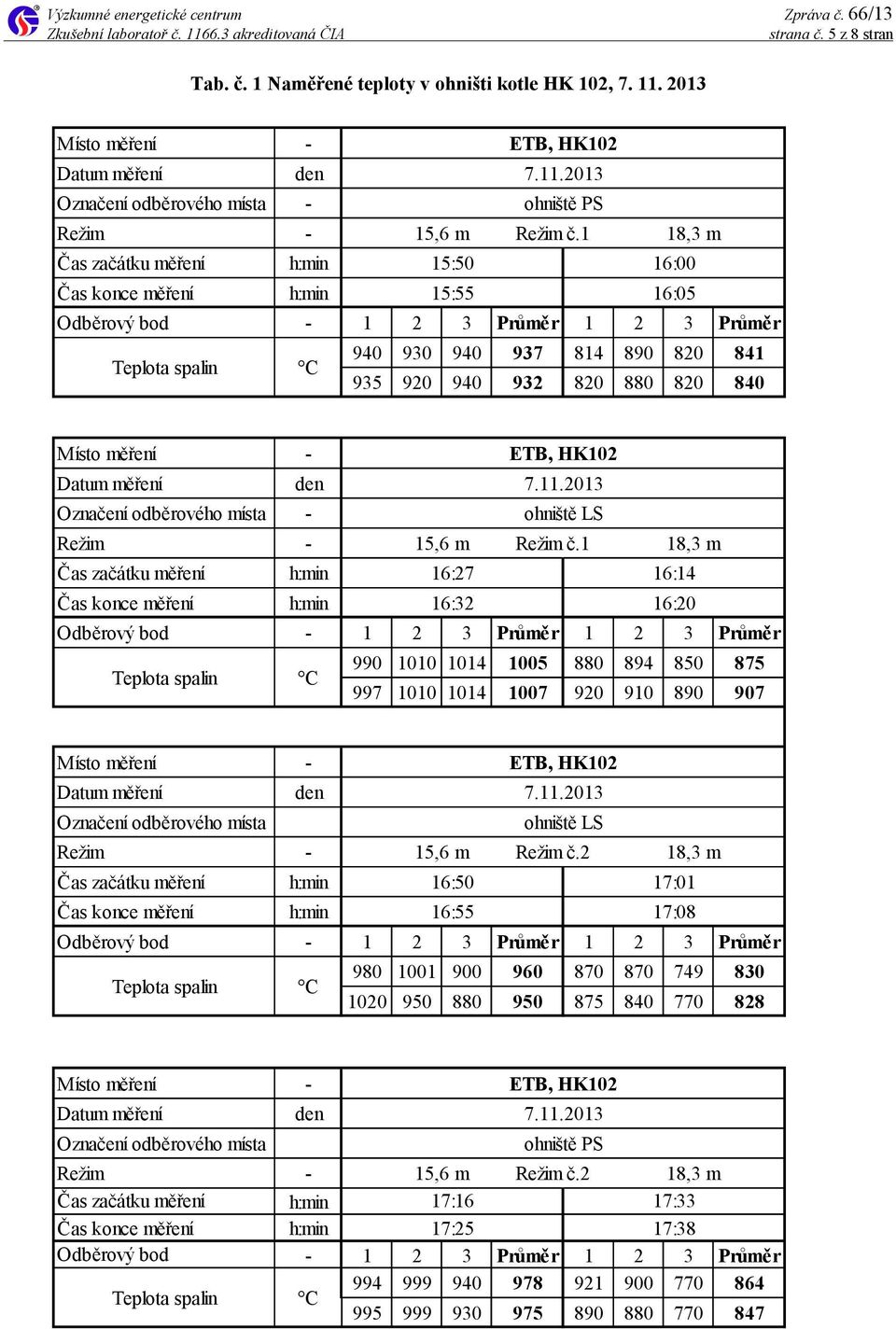

5 strana č. 5 z 8 stran Tab. č. 1 Naměřené teploty v ohništi kotle HK 102, Teplota spalin 15,6 m ohniště PS č.1 18,3 m 15:50 15:55 16:00 16: Průměr Průměr C ,6 m ohniště LS č.1 18,3 m 16:27 16:32 16:14 16: Průměr Průměr ohniště LS 15,6 m č.2 18,3 m 16:50 16:55 17:01 17: Průměr Průměr ohniště PS 15,6 m č.2 18,3 m 17:16 17:25 17:33 17: Průměr Průměr

6 strana č. 6 z 8 stran Tab. č. 2 Naměřené teploty v ohništi kotle HK 102, ,6 m ohniště PS č.3 18,3 m 6:31 6:38 6:44 6: Průměr Průměr ,6 m ohniště LS č.3 18,3 m 7:18 7:23 7:03 7: Průměr Průměr ohniště LS 15,6 m č.4 18,3 m 8:05 8:14 8:19 8: Průměr Průměr ohniště PS 15,6 m č.4 18,3 m 8:53 9:00 8:40 8: Průměr Průměr

7 strana č. 7 z 8 stran Obr. č. 2 Schéma označení mlýnů, hořáků a vzduchových klap

8 strana č. 8 z 8 stran Obr. č. 3 Schéma kotle HK 102
