1 Energetický audit - príklady riešenia enia úspor v podnikoch 10. medzinárodn rodná konferencia ENEF Michal Židek VŠB - TU Ostrava VÝZKUMNÉ ENERGETICKÉ CENTRUM - 1 -

2 OSNOVA 1. Fakta o VEC 2. Energetická opatření v auditech 3. Energetické audity příklady z praxe Kondenzační ekonomizér Kogenerace spalovací plynový motor Kogenerace spalovací plynová turbína Trigenerace Biomasa - 2 -

3 Fakta o VEC Ústav vznikl v roce 1999 v rámci r projektu Využití energetických zdrojů v programu MŠMT M MT Posílení výzkumu na vysokých školách. Hlavníčinnost inností VEC je provádění aplikovaného výzkumu a vývoje + komerčníčinnost v oblasti energetiky. Prostorově,, přístrojovp strojově i personáln lně je zajištěno na evropské úrovni

4 Oblasti působenp sobení Výzkum v oblasti racionáln lního využit ití energie a snižov ování emisí škodlivin. Komerčníčinnost v oblasti energetiky (např.. měřm ěření emisí,, provozní měření, energetické audity, studie, expertízy, projekty energetických úspor, projekty decentralizovaných systému výroby elektřiny a tepla, monitoring fotovoltaických systémů,, zkoušen ení malých spalovacích ch zdrojů a pod). Výuka a školení doktorandů - 4 -

5 ENERGETICKÁ OPATŘENÍ V AUDITECH - 5 -

6 Úspory na objektech Oblasti úspor Obálka objektu, MaR, zónovz nování Úspory na technologiích Odpadní teplo, MaR, optimalizace výrobních procesů Úspory na zdrojích Změna paliva, zvyšov ování účinnosti, optimalizace výkonu a dodávek, MaR - 6 -

7 ENERGETICKÉ AUDITY PŘÍKLADY Z PRAXE - 7 -

8 KON - EKO Parametry glykolu před a za odběry Odběr Teplota vstupu Teplota výstupu C C Předehřev PNV 1.stupeň 60 t surové vody +18 C Předehřev PNV 2.stupeň Předehřev spalovacího vzduchu 60 t vzduchu + 20 C Teplo pro VZT kotelny 60 t vzduchu + 14 C, minimáln ě 25 C Vytápění - obj kotelna 60 teplota zpátečky z objektu + 5 C Ohřev TV Vytápění - obj energoblok 60 teplota zpátečky z objeku + 5 C Vytápění - obj energoblok 60 teplota zpátečky z objeku + 5 C [MWh/den] Porovnání tepla z dvojsekčního KON-EKO a tepla odběrů teplo z 1. sekce (suché EKO 120/65 C) teplo z 2. sekce (KON-EKO 65/50 C) suma odběrů bez vytápění suma odběrů [den] Kondenzační ekonomizér - spalinový výměník - regulační klapky - úpravy kouřovodů - spalinový ventilátor - stavební úpravy - anuloid - armatury čerpadla - potrubí a izolace - konstrukce - silnoproudé instalace - MaR - montáž Objekt 60 - Kotelna - potrubí, uložení, izolace - rozdělovač - expanzní automat - čerpadla - armatury - deskové výměníky ohřívače vzduchu a VZT jednotky - VZT potrubí - silnoproudé instalace - MaR - montáž Objekt Energoblok - potrubí, uložení, izolace - rozdělovač - čerpadla - armatury deskové výměníky - silnoproudé instalace - MaR - montáž Objekt 96 - Energoblok - potrubí, uložení, izolace - armatury - rozdělovač - deskové výměníky silnoproudé instalace - MaR - montáž CELKEM

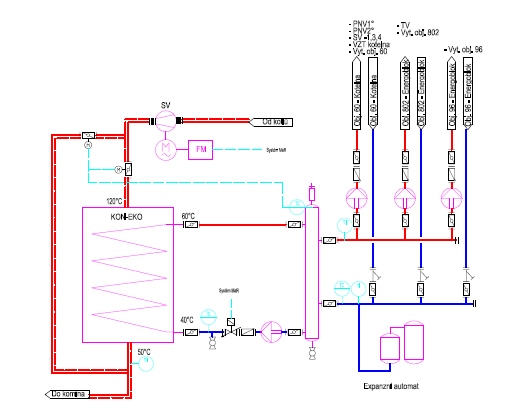

9 Základní údaje o úspoře: KON - EKO Základní schéma KON - EKO Teoretický en. potenciál GJ/rok Cca 6,6 mil.kč/rok Reáln lná využitelnost potenciálu = 75% Reáln lná prostá doba návratnosti = 1,6 let - 9 -

10 Základní parametry projektu: Tepelný výkon 654kWt Elektrický výkon 600kWe Tepelný spád d 90/70 C Reáln lná využitelnost potenciálu tepla = 16,2% Reáln lná prostá doba návratnosti = 5,6 let Ekonomika projektu: Kogenerace sp.motor Měsíc Provozní hodiny Potřeba Výroba Teplo - Výroba Příkon v KGJ tepla tepla v KGJ jiný zdroj EE v KGJ ZP hod/de n hod GJ GJ GJ MW h MW h Leden 12,0 372, ,3 875, ,5 218,1 530,5 Únor 12,0 336, ,3 791, ,3 197,0 479,2 Březen 12,0 372, ,7 875, ,8 218,1 530,5 Duben 12,0 360, ,7 847, ,1 211,0 513,4 Květen 12,0 372, ,3 875, ,5 218,1 530,5 Červen 8,0 240, ,7 565,1 640,6 140,7 342,3 Červenec 8,0 248,0 869,7 583,9 285,8 145,4 353,7 Srpen 8,0 248,0 863,7 583,9 279,8 145,4 353,7 Září 12,0 360, ,0 847, ,4 211,0 513,4 Říjen 12,0 372, ,0 875, ,2 218,1 530,5 Listopad 12,0 360, ,0 847, ,4 211,0 513,4 Prosinec 12,0 372, ,3 875, ,5 218,1 530,5 Ce lke m , , , , , ,6 Ukazatel ve sledovaném období Jednotka VAR1 Investiční náklady tis. Kč ,0 Provozní náklady tis. Kč 7 528,7 Provozní příjmy tis. Kč ,0 Čistá souča sná hodnota tis.kč Vnitřní výnosové proce nto % 15,03% Doba spla ce ní (prostá) roky 6,6 Doba spla ce ní (diskontova ná) roky 7,3 Rok hodnocení 2012 Diskont % 3,07% Doba hodnocení roky 15 let Financování vlastní kapitál % 100% Bankovní úvěrové prostředky % - Doba splácení úvěru roky - Úroková sazba úvěru % - CF tis.kč

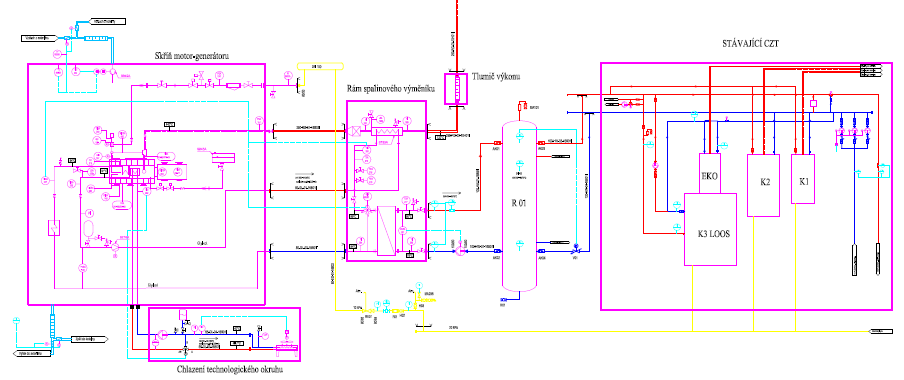

11 Základní schéma projektu: Kogenerace sp.motor

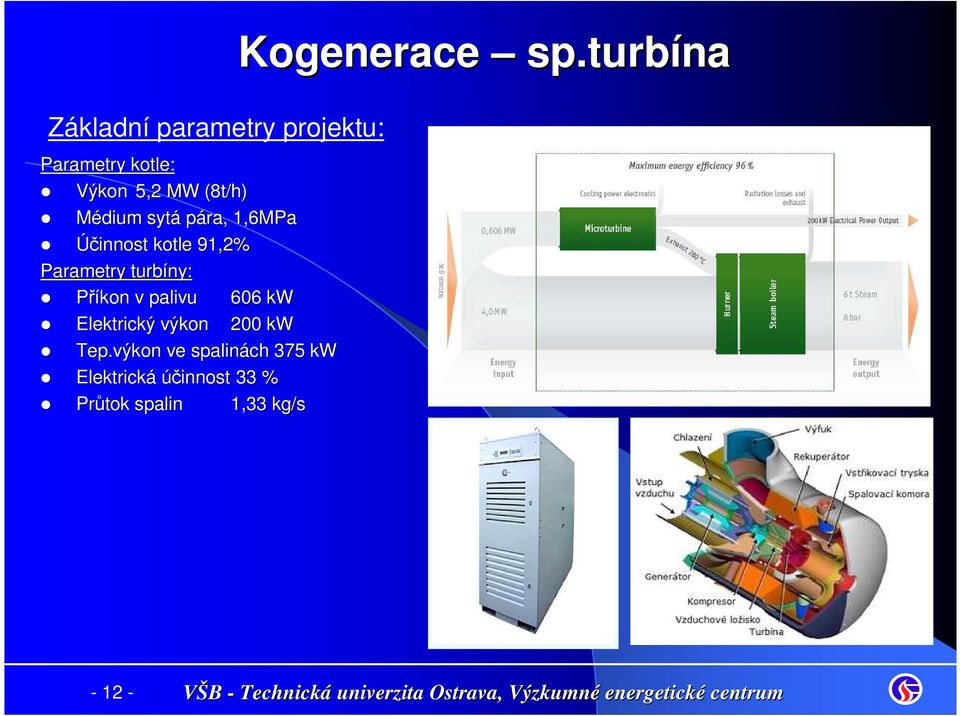

12 Základní parametry projektu: Parametry kotle: Výkon 5,2 MW (8t/h) Médium sytá pára, 1,6MPa Účinnost kotle 91,2% Parametry turbíny: Příkon v palivu 606 kw Elektrický výkon 200 kw Tep.výkon ve spalinách 375 kw Elektrická účinnost 33 % Průtok spalin 1,33 kg/s Kogenerace sp.turb.turbína

13 Kogenerace sp.turb.turbína Ekonomika projektu: Parametry: Vyrobená EE celkem MWh/rok Snížen ení rezervované kapacity 200kW Nový zdroj páry v Model Obaly, a.s. Investiční ná kla dy Te chnologická čá st kotelny Technologie kotelny Technologie turbíny Externí potrubí Montáž + transport Elektro propojení, MaR Celkem technologická část bez slevy Stavební část Stavební úpravy CELKEM stave bní část Osta tní Inženýring PD CELKEM osta tní CELKEM za dílo CELKEM uznatelné náklady projektu MOO 1 MOO - Kotel ZP + turbína Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Úda je NO1 Investiční výdaje projektu v tis.kč Úspora provozních nákladů v tis.kč/rok Doba hodnocení 15 Čistá současná hodnota NPV v tis.kč Vnitřní výnosové procento IRR v % 9,79% Prostá doba návratnosti T s let 8,5 Diskontovaná doba návratnosti T sd let 9,6 Diskont 3,06% CF - úspora na konci hodnoceného období v tis.kč

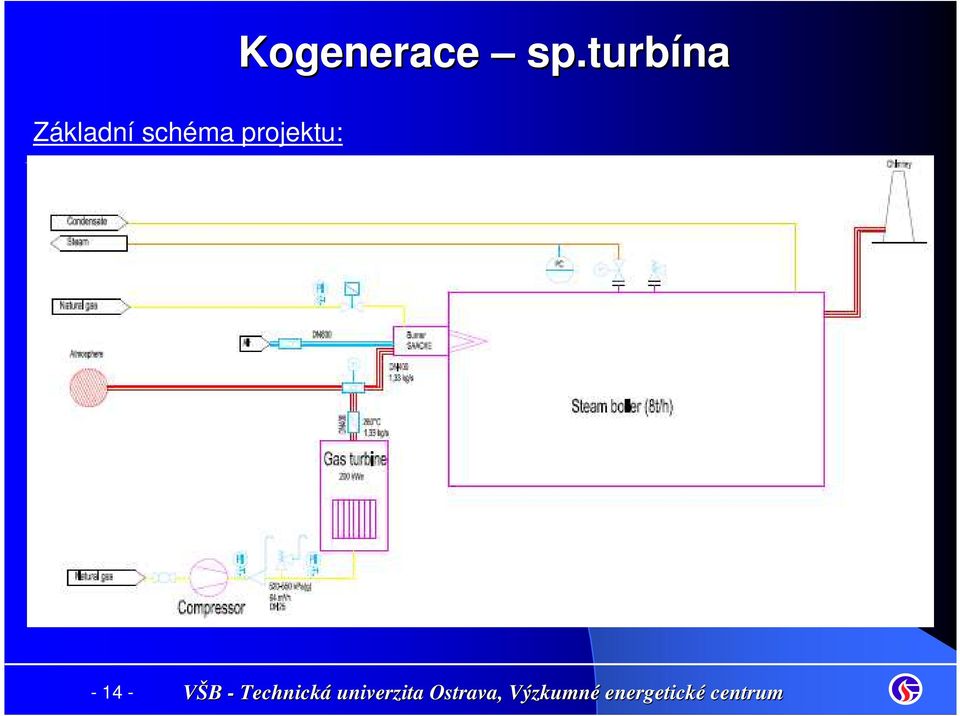

14 Základní schéma projektu: Kogenerace sp.turb.turbína

15 Trigenerace Projekt: Výstavba moderního Energocentra pro NKP Dolní oblast Vítkovice Parametry: CHLAD Absorpční jedn. 0,4MW Kompr.chlazení 0,55MW TEPLO Výměníková stanice 1,2MW 2x KGJ 0,552 MWth EE 2x KGJ 0,4MWe trafostanice Záložní zdroj 2x KGJ 0,4MWe

16 Technologické schéma - teplo Trigenerace

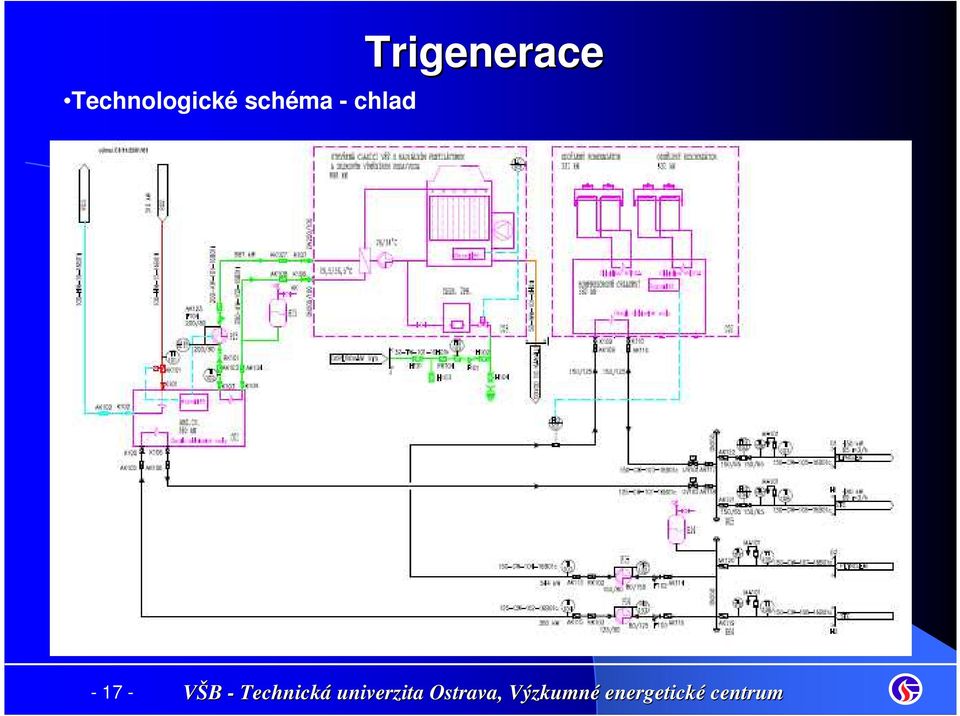

17 Technologické schéma - chlad Trigenerace

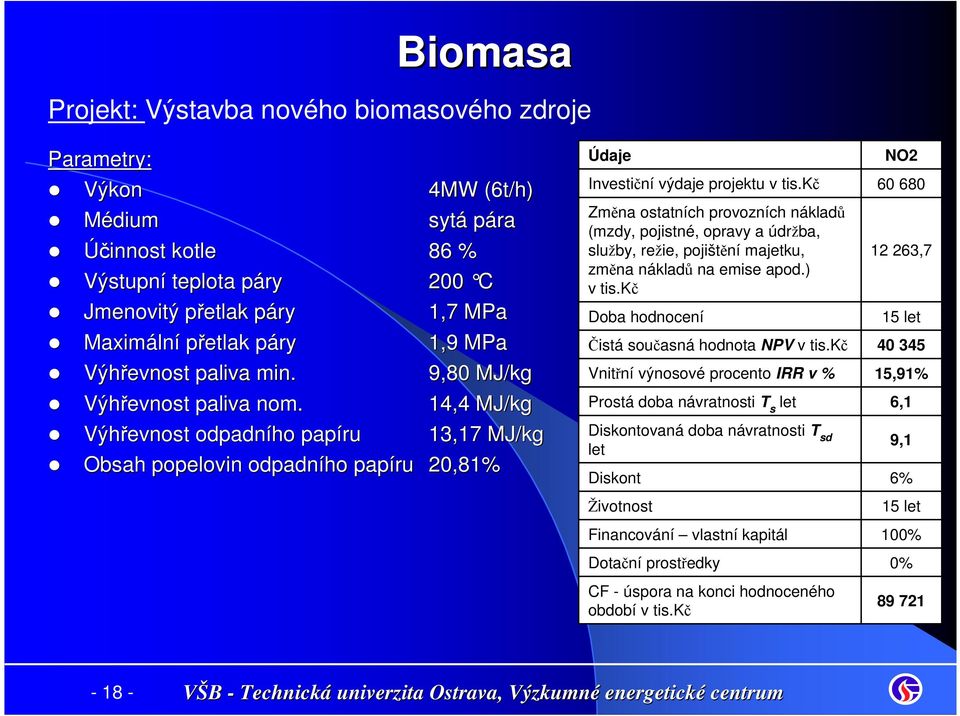

18 Biomasa Projekt: Výstavba nového biomasového zdroje Parametry: Výkon Médium 4MW (6t/h) sytá pára Účinnost kotle 86 % Výstupní teplota páryp 200 C Jmenovitý přetlak p páryp Maximáln lní přetlak páryp Výhřevnost paliva min. Výhřevnost paliva nom. Výhřevnost odpadního papíru 1,7 MPa 1,9 MPa 9,80 MJ/kg 14,4 MJ/kg 13,17 MJ/kg Obsah popelovin odpadního papíru 20,81% Údaje Investiční výdaje projektu v tis.kč Změna ostatních provozních nákladů (mzdy, pojistné, opravy a údržba, služby, režie, pojištění majetku, změna nákladů na emise apod.) v tis.kč Doba hodnocení Čistá současná hodnota NPV v tis.kč Vnitřní výnosové procento IRR v % Prostá doba návratnosti T s let Diskontovaná doba návratnosti T sd let Diskont Životnost Financování vlastní kapitál Dotační prostředky CF - úspora na konci hodnoceného období v tis.kč NO ,7 15 let ,91% 6,1 9,1 6% 15 let 100% 0%

19 Biomasa
