1 1 KOUPELNOVÉ RADIÁTORY sortiment a ceník 2014

2 2 elegance nejen pro vaši koupelnu

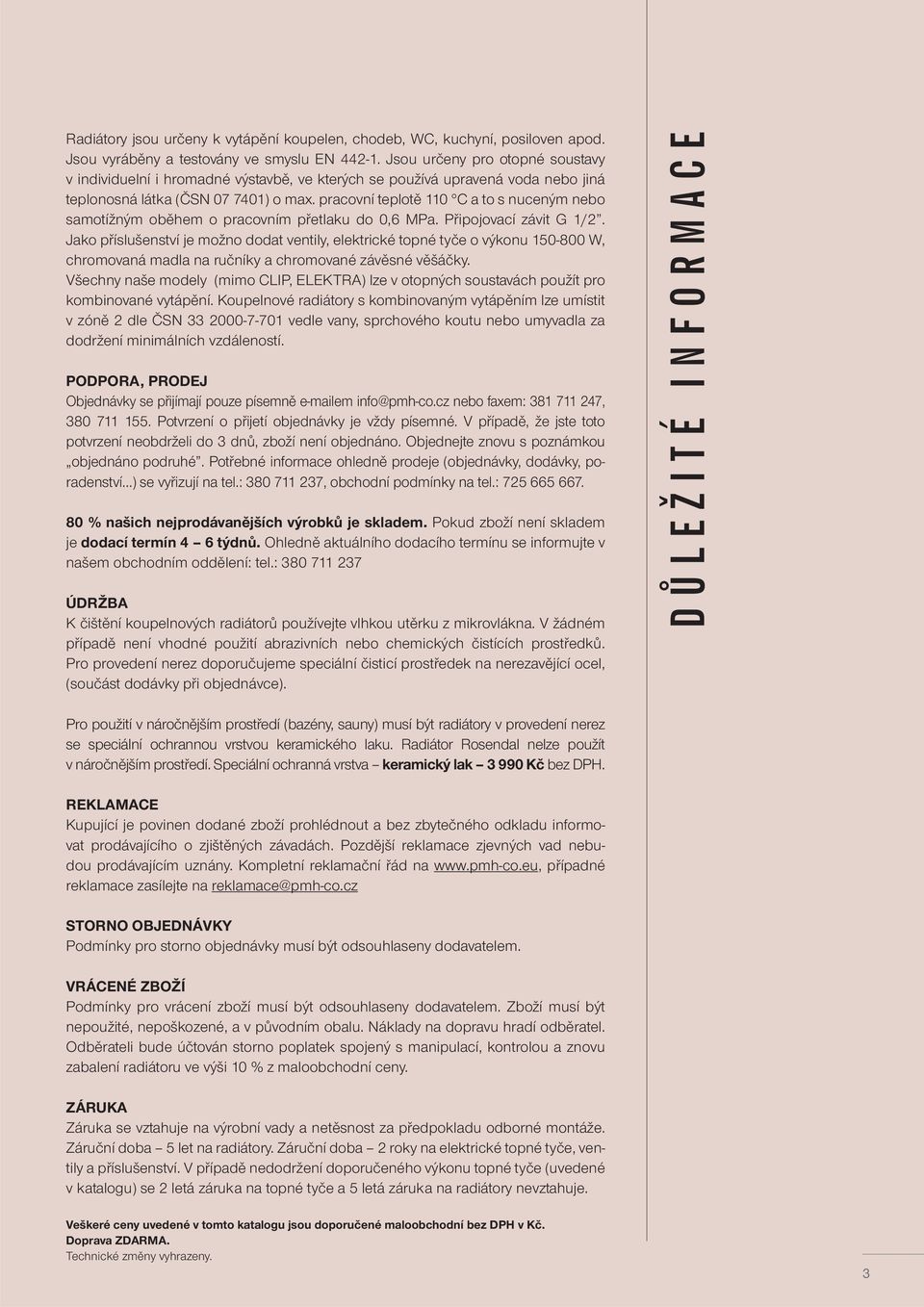

3 Radiátory jsou určeny k vytápění koupelen, chodeb, WC, kuchyní, posiloven apod. Jsou vyráběny a testovány ve smyslu EN Jsou určeny pro otopné soustavy v individuelní i hromadné výstavbě, ve kterých se používá upravená voda nebo jiná teplonosná látka (ČSN ) o max. pracovní teplotě 110 C a to s nuceným nebo samotížným oběhem o pracovním přetlaku do 0,6 MPa. Připojovací závit G 1/2. Jako příslušenství je možno dodat ventily, elektrické topné tyče o výkonu W, chromovaná madla na ručníky a chromované závěsné věšáčky. Všechny naše modely (mimo CLIP, ELEKTRA) lze v otopných soustavách použít pro kombinované vytápění. Koupelnové radiátory s kombinovaným vytápěním lze umístit v zóně 2 dle ČSN vedle vany, sprchového koutu nebo umyvadla za dodržení minimálních vzdáleností. PODPORA, PRODEJ Objednávky se přijímají pouze písemně em info@pmh-co.cz nebo faxem: , Potvrzení o přijetí objednávky je vždy písemné. V případě, že jste toto potvrzení neobdrželi do 3 dnů, zboží není objednáno. Objednejte znovu s poznámkou objednáno podruhé. Potřebné informace ohledně prodeje (objednávky, dodávky, poradenství ) se vyřizují na tel.: , obchodní podmínky na tel.: % našich nejprodávanějších výrobků je skladem. Pokud zboží není skladem je dodací termín 4 6 týdnů. Ohledně aktuálního dodacího termínu se informujte v našem obchodním oddělení: tel.: ÚDRŽBA K čištění koupelnových radiátorů používejte vlhkou utěrku z mikrovlákna. V žádném případě není vhodné použití abrazivních nebo chemických čistících prostředků. Pro provedení nerez doporučujeme speciální čisticí prostředek na nerezavějící ocel, (součást dodávky při objednávce). DŮLEŽITÉ INFORMACE Pro použití v náročnějším prostředí (bazény, sauny) musí být radiátory v provedení nerez se speciální ochrannou vrstvou keramického laku. Radiátor Rosendal nelze použít v náročnějším prostředí. Speciální ochranná vrstva keramický lak Kč bez DPH. REKLAMACE Kupující je povinen dodané zboží prohlédnout a bez zbytečného odkladu informovat prodávajícího o zjištěných závadách. Pozdější reklamace zjevných vad nebudou prodávajícím uznány. Kompletní reklamační řád na případné reklamace zasílejte na reklamace@pmh-co.cz STORNO OBJEDNÁVKY Podmínky pro storno objednávky musí být odsouhlaseny dodavatelem. VRÁCENÉ ZBOŽÍ Podmínky pro vrácení zboží musí být odsouhlaseny dodavatelem. Zboží musí být nepoužité, nepoškozené, a v původním obalu. Náklady na dopravu hradí odběratel. Odběrateli bude účtován storno poplatek spojený s manipulací, kontrolou a znovu zabalení radiátoru ve výši 10 % z maloobchodní ceny. ZÁRUKA Záruka se vztahuje na výrobní vady a netěsnost za předpokladu odborné montáže. Záruční doba 5 let na radiátory. Záruční doba 2 roky na elektrické topné tyče, ventily a příslušenství. V případě nedodržení doporučeného výkonu topné tyče (uvedené v katalogu) se 2 letá záruka na topné tyče a 5 letá záruka na radiátory nevztahuje. Veškeré ceny uvedené v tomto katalogu jsou doporučené maloobchodní bez DPH v Kč. Doprava ZDARMA. Technické změny vyhrazeny. 3

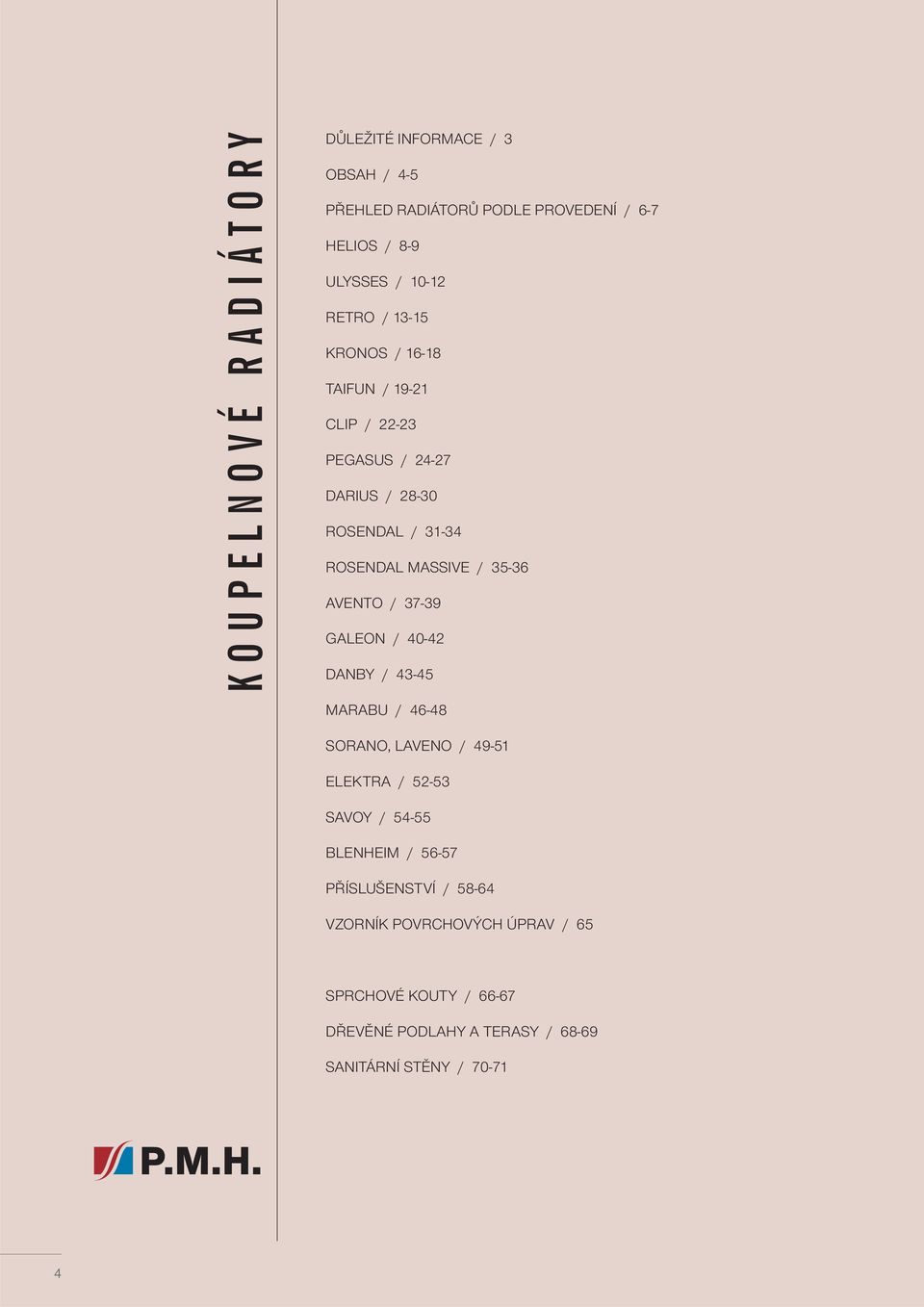

4 KOUPELNOVÉ RADIÁTORY DŮLEŽITÉ INFORMACE / 3 OBSAH / 4-5 PŘEHLED RADIÁTORŮ PODLE PROVEDENÍ / 6-7 HELIOS / 8-9 ULYSSES / RETRO / KRONOS / TAIFUN / CLIP / PEGASUS / DARIUS / ROSENDAL / ROSENDAL MASSIVE / AVENTO / GALEON / DANBY / MARABU / SORANO, LAVENO / ELEKTRA / SAVOY / BLENHEIM / PŘÍSLUŠENSTVÍ / VZORNÍK POVRCHOVÝCH ÚPRAV / 65 SPRCHOVÉ KOUTY / DŘEVĚNÉ PODLAHY A TERASY / SANITÁRNÍ STĚNY /

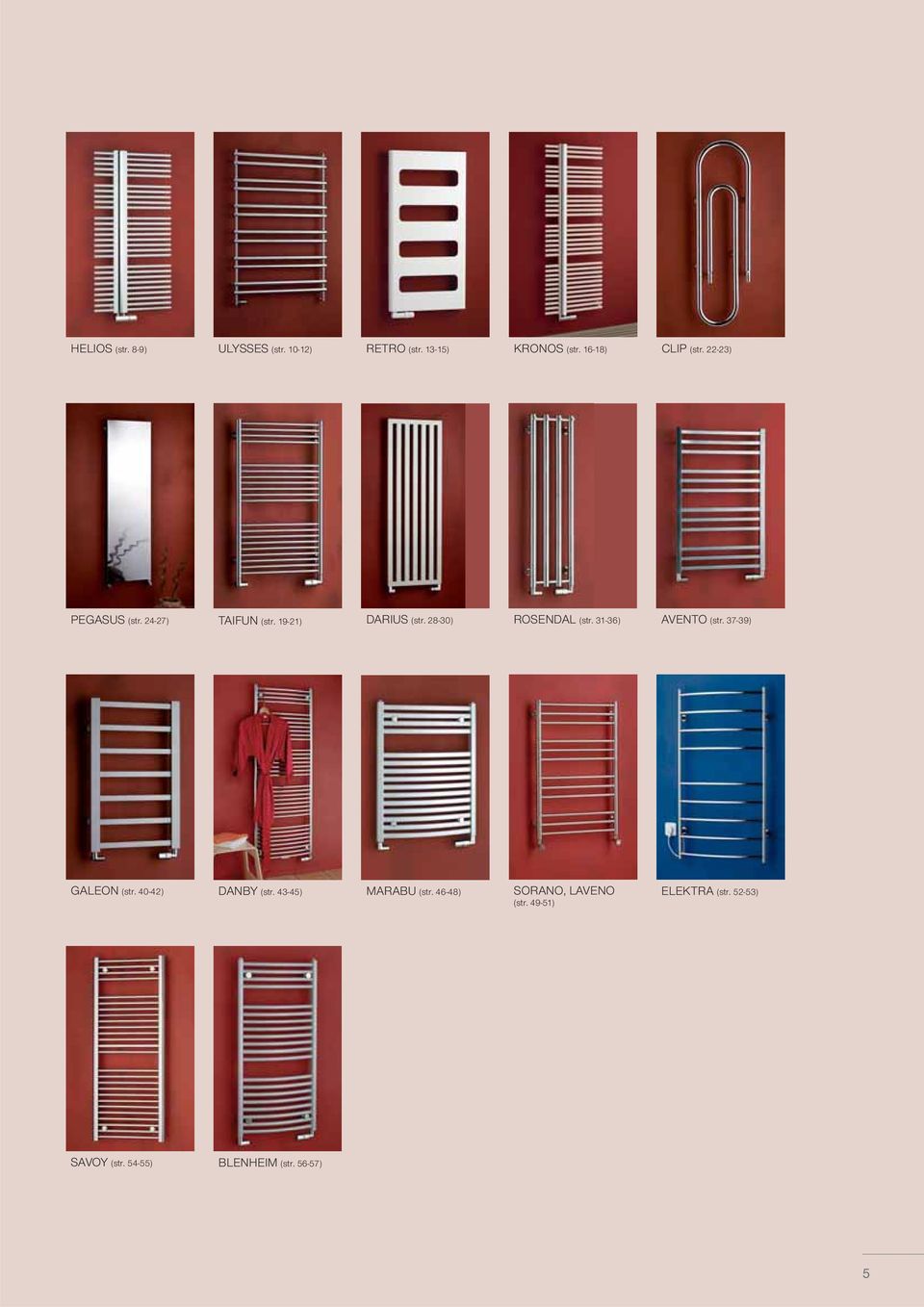

5 HELIOS (str. 8-9) ULYSSES (str ) RETRO (str ) KRONOS (str ) CLIP (str ) PEGASUS (str ) TAIFUN (str ) DARIUS (str ) ROSENDAL (str ) AVENTO (str ) GALEON (str ) DANBY (str ) MARABU (str ) SORANO, LAVENO (str ) ELEKTRA (str ) SAVOY (str ) BLENHEIM (str ) 5

6 RADIÁTORY S PŘIPOJENÍM NA STŘED HELIOS (str. 8-9) , 1200, 1680 RETRO (str ) KRONOS (str ) , 1182, 1670 PEGASUS (str ) , 1220, , 1220, , 1220, DANBY (str ) , 1290, , 1290, , 1290,

7 RADIÁTORY V HORIZONTÁLNÍM PROVEDENÍ ROSENDAL (str. 34) CLIP (str. 23) DARIUS (str. 29) AVENTO (str. 39) SORANO (str. 50) PEGASUS (str. 25) UPOZORNĚNÍ: U radiátorů Darius a Rosendal v horizontálním provedení pro kombinaci s elektrickou topnou tyčí musí být použita topná tyč EL 05 E a GT. Ostatní radiátory v horizontálním provedení nedoporučujeme kombinovat s elektrickou topnou tyčí. Radiátor CLIP nelze použít na elektrické vytápění. 7

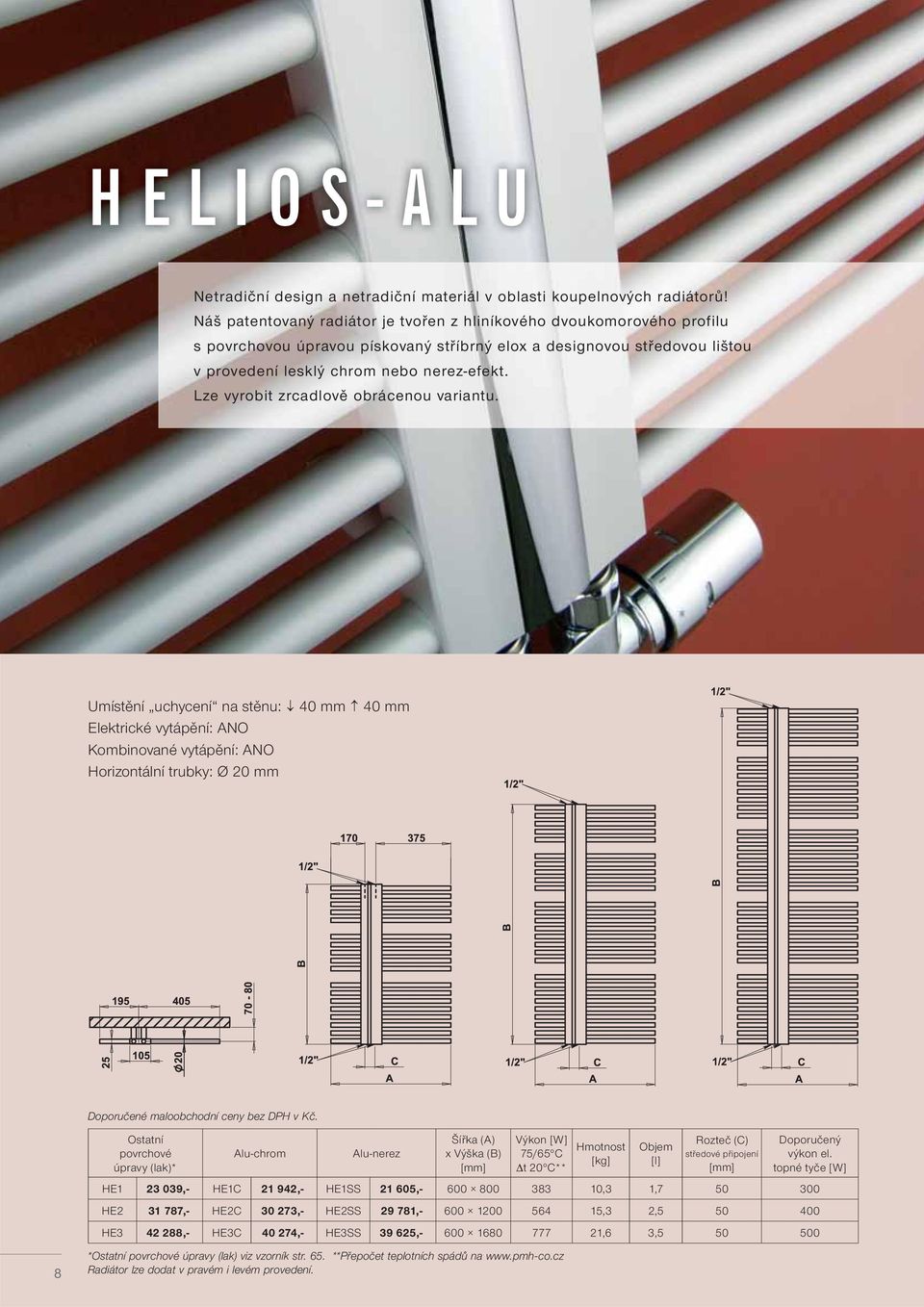

8 HELIOS-ALU Netradiční design a netradiční materiál v oblasti koupel no vých radiátorů! Náš paten to va ný radiátor je tvořen z hliníkového dvou ko mo rového profilu s povr cho vou úpravou pískovaný stříbrný elox a designovou středovou lištou v pro vedení lesklý chrom nebo nerez-efekt. Lze vyrobit zrcadlově obrácenou variantu. Umístění uchycení na stěnu: 40 mm 40 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 20 mm Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Alu-chrom Alu-nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C** Hmotnost [kg] Objem [l] Rozteč (C) středové připojení [mm] Doporučený výkon el. topné tyče [W] HE ,- HE1C ,- HE1SS , ,3 1, HE ,- HE2C ,- HE2SS , ,3 2, HE ,- HE3C ,- HE3SS , ,6 3, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **Přepočet teplotních spádů na Radiátor lze dodat v pravém i levém provedení.

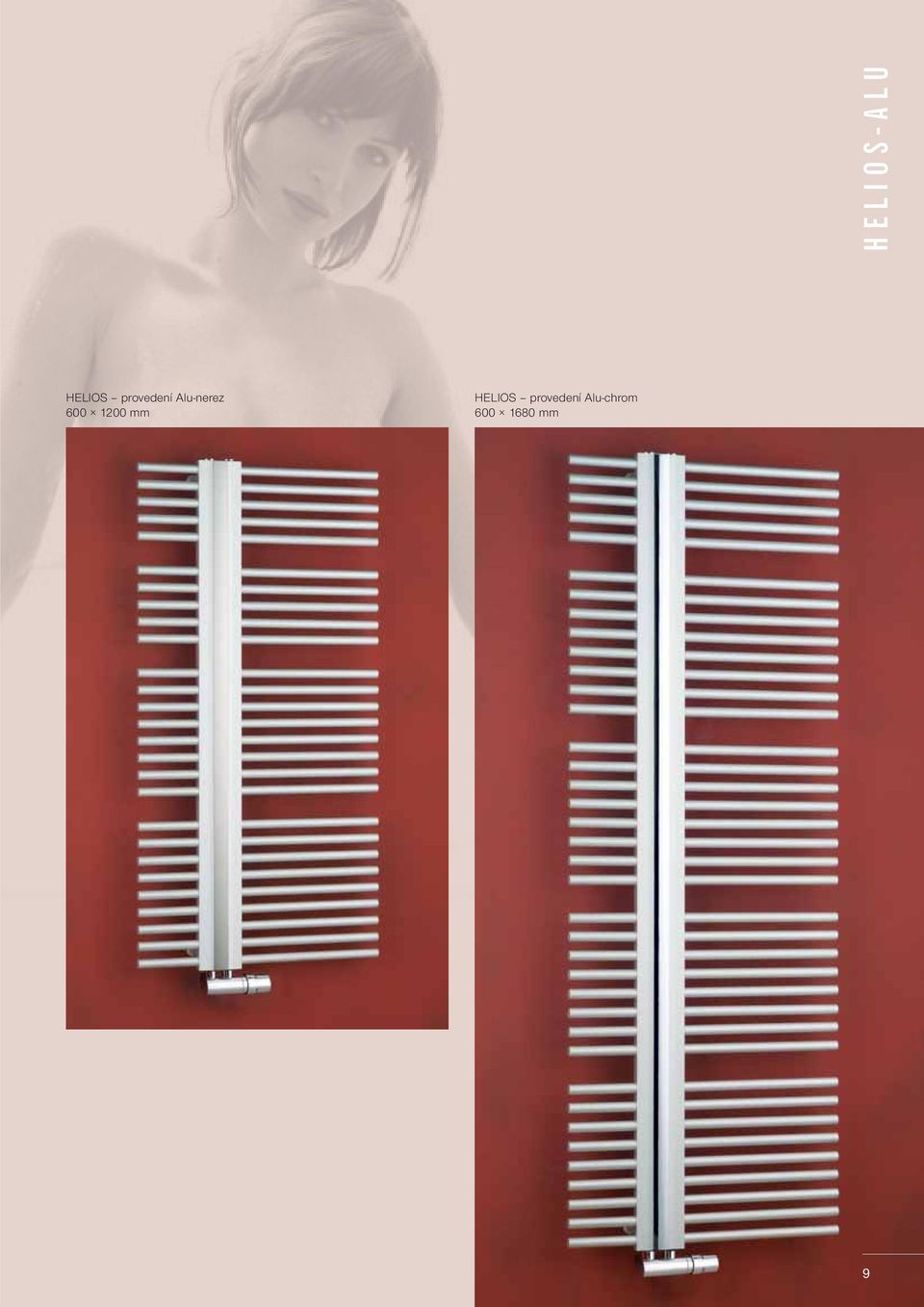

9 HELIOS-ALU HELIOS provedení Alu-nerez mm HELIOS provedení Alu-chrom mm 9

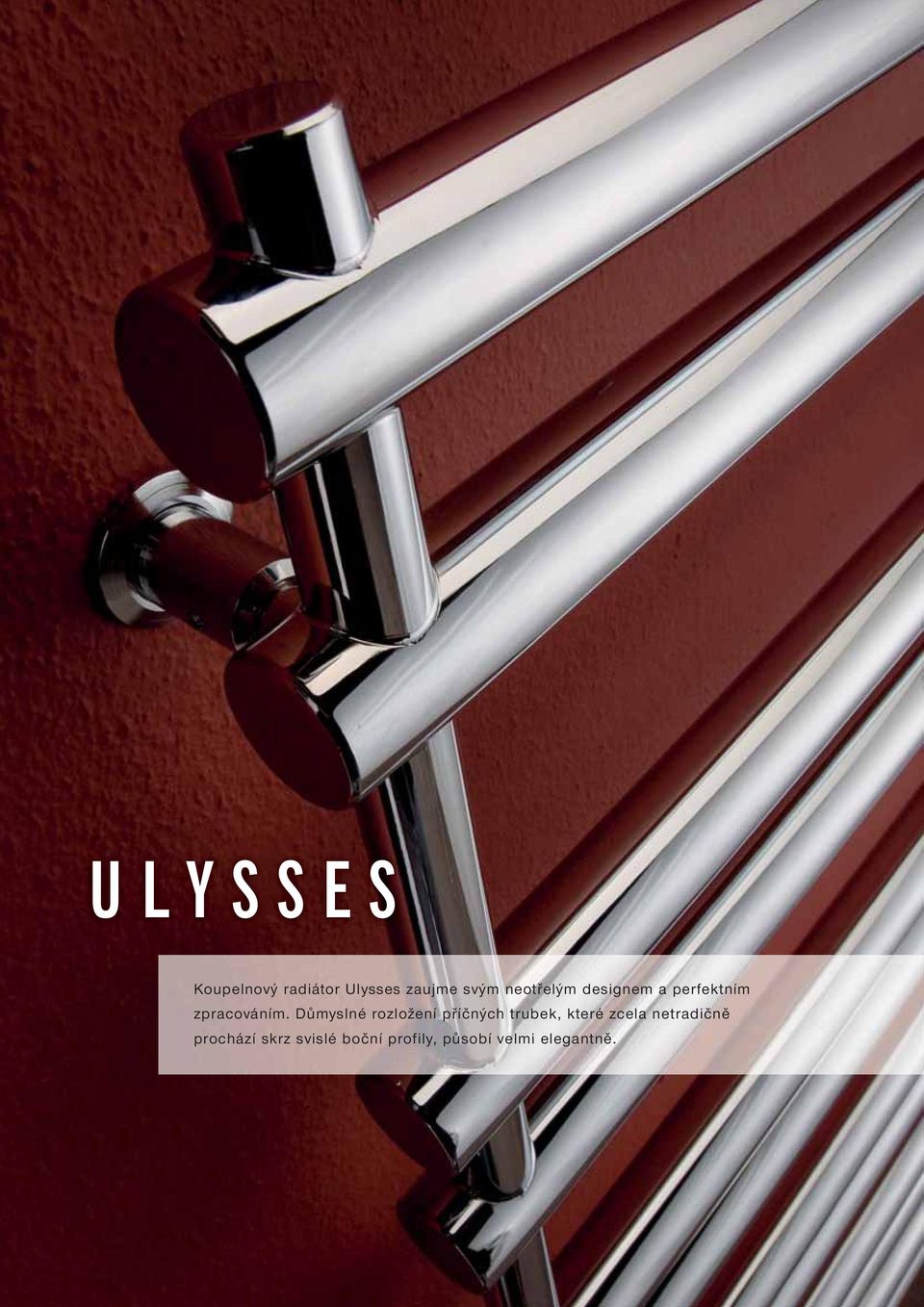

10 ULYSSES Koupelnový radiátor Ulysses zaujme svým neotřelým designem a perfektním zpracováním. Důmyslné rozložení příčných trubek, které zcela netradičně prochází skrz svislé boční profily, působí velmi elegantně. 10

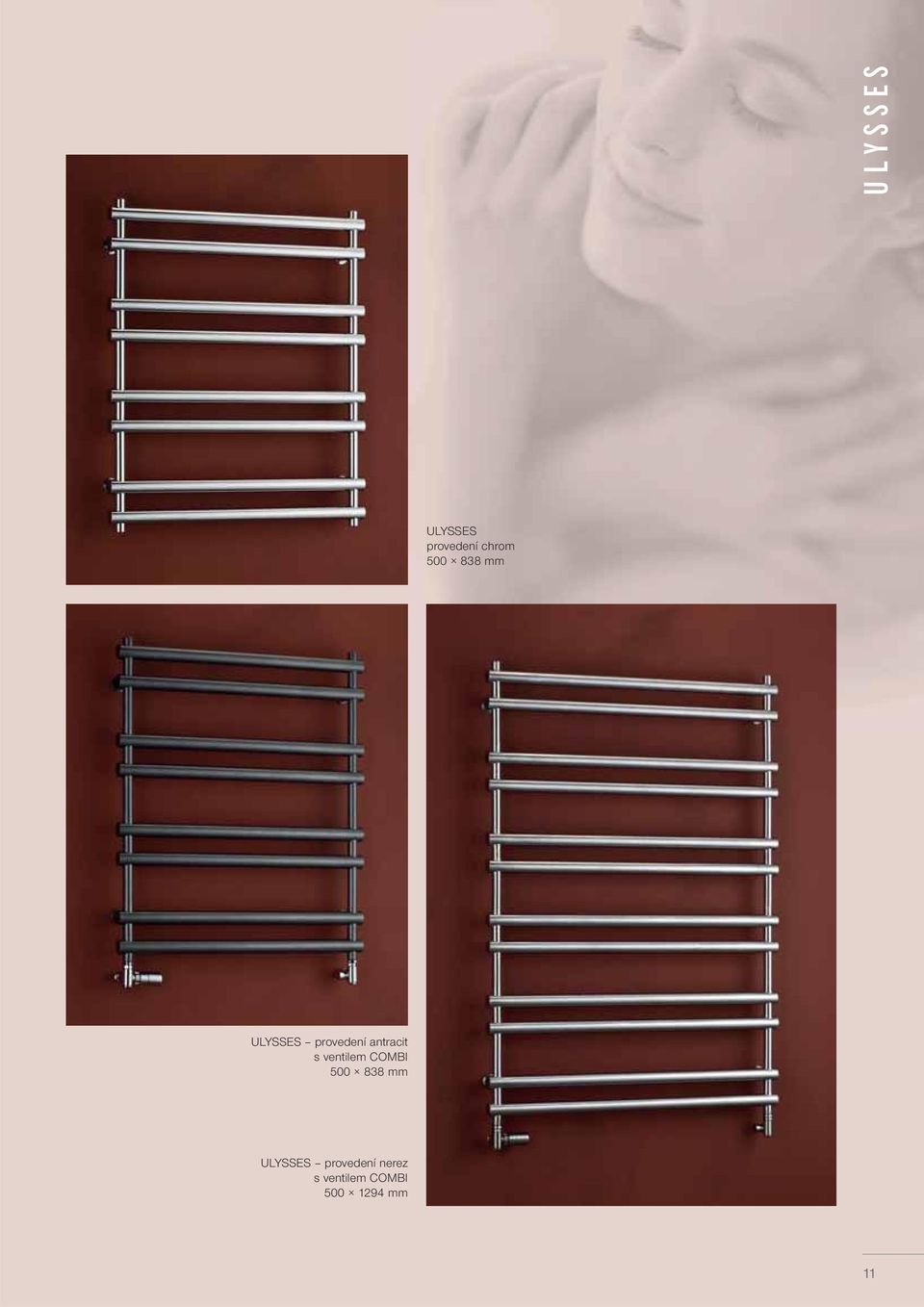

11 ULYSSES ULYSSES provedení chrom mm ULYSSES provedení antracit s ventilem COMBI mm ULYSSES provedení nerez s ventilem COMBI mm 11

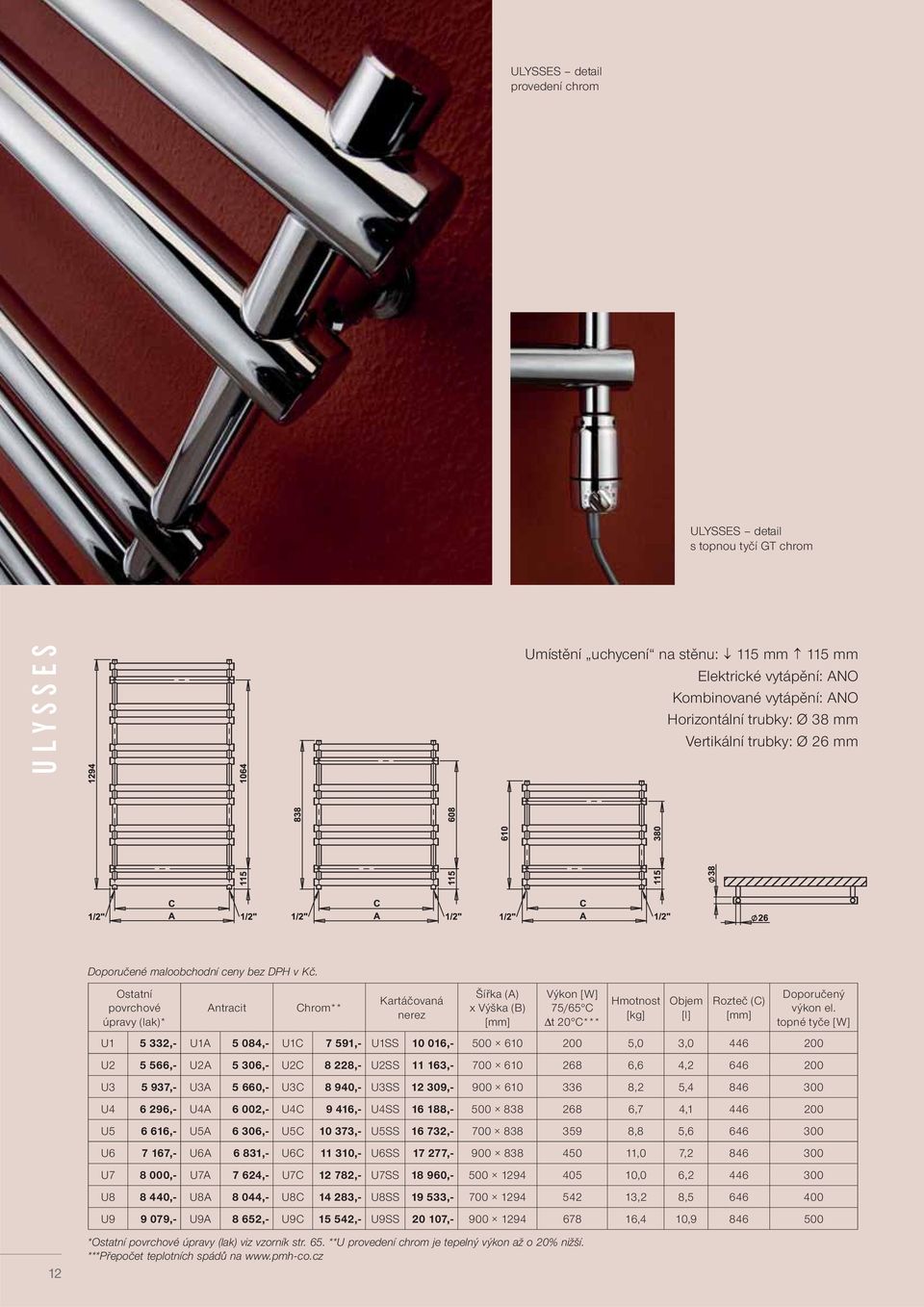

12 ULYSSES detail provedení chrom ULYSSES detail s topnou tyčí GT chrom 12ULYSSES Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Antracit Chrom** Kartáčovaná nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmot nost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] U ,- U1A 5 084,- U1C 7 591,- U1SS , ,0 3, U ,- U2A 5 306,- U2C 8 228,- U2SS , ,6 4, U ,- U3A 5 660,- U3C 8 940,- U3SS , ,2 5, U ,- U4A 6 002,- U4C 9 416,- U4SS , ,7 4, U ,- U5A 6 306,- U5C ,- U5SS , ,8 5, U ,- U6A 6 831,- U6C ,- U6SS , ,0 7, U ,- U7A 7 624,- U7C ,- U7SS , ,0 6, U ,- U8A 8 044,- U8C ,- U8SS , ,2 8, U ,- U9A 8 652,- U9C ,- U9SS , ,4 10, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na Umístění uchycení na stěnu: 115 mm 115 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 38 mm Vertikální trubky: Ø 26 mm

13 RETRO Retro je radiátor, který má využití v každém interiéru. Je vhodný nejen do Vaší koupelny, ale i obýváku, haly,...atd. Zaoblená hrana radiátoru navozuje vzhled masivního radiátoru. Trubky těsně kopírují kryt radiátoru a tím je zajištěno plynulé sundání ručníků. Systém montáže je stejný jako u radiátoru Pegasus. Radiátor lze napojit na středové připojení či po stranách. 13

14 RETRO RETRO provedení strukturální černá mm RETRO provedení strukturální červená mm 14

15 Umístění uchycení na stěnu: 82 mm 82 mm Elektrické vytápění: ANO Kombinované vytápění: ANO RETRO ZPŮSOB MONTÁŽE KROK 1 KROK 2 KROK 3 Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Strukturální černá *Ostatní povrchové úpravy (lak) viz vzorník str. 65. Strukturální bílá Šířka Výška [mm] Výkon [W] 75/65 C t 20 C** Hmot nost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] RT 8 373,- RTBL 8 373,- RTWE 8 373, ,3 3, RETRO provedení strukturální bílá mm RETRO provedení strukturální béžová mm 15

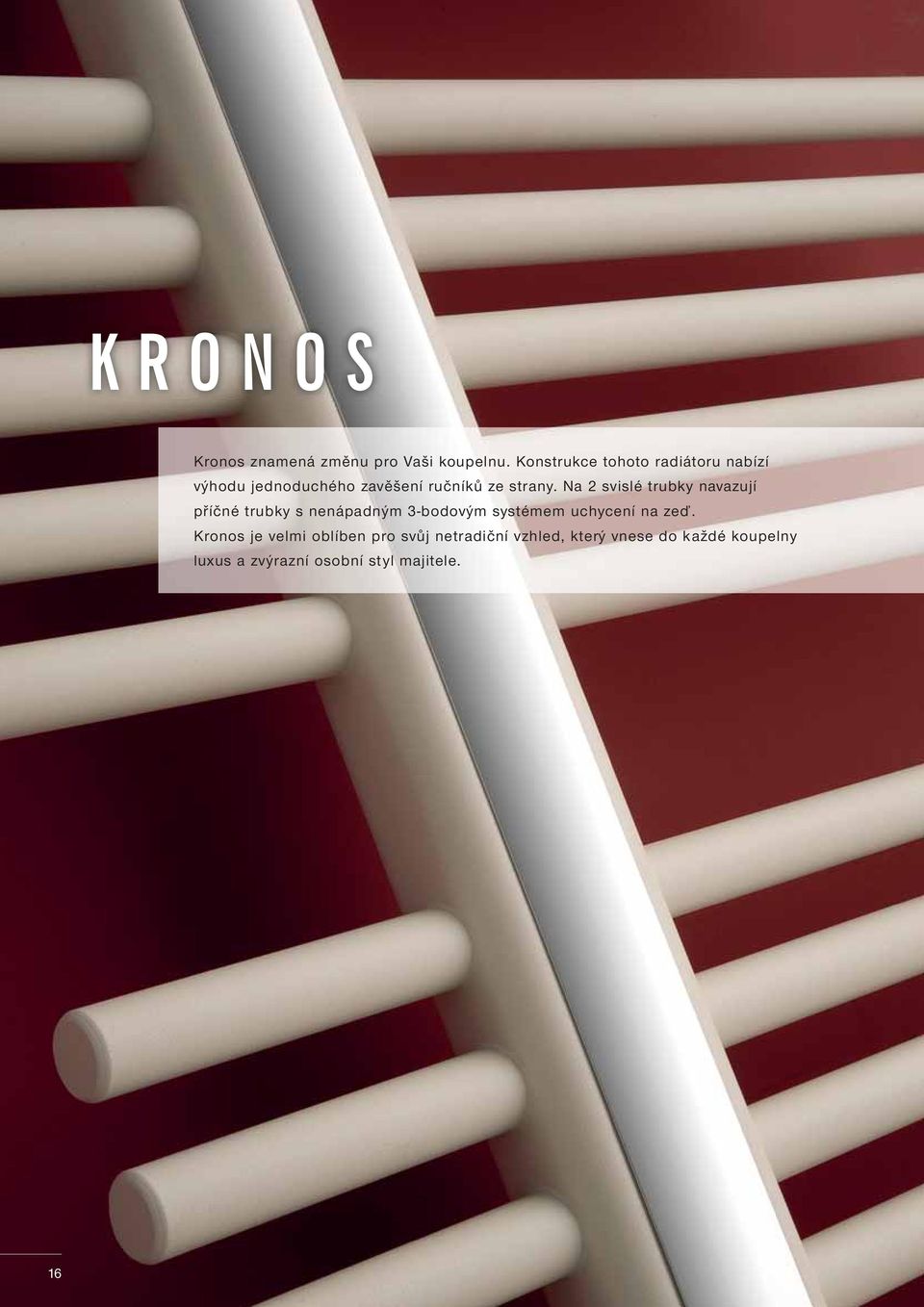

16 KRONOS Kronos znamená změnu pro Vaši koupelnu. Konstrukce tohoto radiátoru nabízí výhodu jednoduchého zavěšení ručníků ze strany. Na 2 svislé trubky navazují příčné trubky s nenápadným 3-bodovým systémem uchycení na zeď. Kronos je velmi oblíben pro svůj netradiční vzhled, který vnese do každé koupelny luxus a zvýrazní osobní styl majitele. 16

17 KRONOS provedení metalická stříbrná mm KRONOS KRONOS provedení antracit mm KRONOS provedení hnědá (strukturální barva) mm KRONOS provedení béžová (strukturální barva) mm 17

18 KRONOS Umístění uchycení na stěnu: 25 mm 48 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Vertikální trubky: mm Horizontální trubky: Ø 26 mm Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická antracit Bílá-lak Metalická stříbrná-lak Šířka (A) x Výška (B) [mm] *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **Přepočet teplotních spádů na Radiátor lze dodat pouze ve vyobrazené variantě. Výkon [W] 75/65 C t 20 C** Hmotnost [kg] Objem [l] Rozteč (C) středové připojení [mm] Doporučený výkon el. topné tyče [W] KR ,- KR1A 9 614,- KR1W 9 063,- KR1MS 9 614, ,2 4, KR ,- KR2A ,- KR2W ,- KR2MS , ,7 6, KR ,- KR3A ,- KR3W ,- KR3MS , ,9 8, Součástí Kronosu je hliníková lišta, kterou můžete kdykoliv odejmout a tím měnit vzhled radiátoru. KRONOS provedení červená (strukturální barva) mm

19 TAIFUN Moderní, elegantní radiátor Taifun přinese do Vaší koupelny design a technickou inovaci. Svým jemným vzhledem patří mezi nejoblíbenější koupelnové radiátory. 19

20 TAIFUN TAIFUN provedení bílá-lak mm rovný TAIFUN provedení kartáčovaná nerez mm rovný 20

21 Umístění uchycení na stěnu: 50 mm 50 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 14 mm Vertikální trubky: Ø 32 mm TAIFUN Doporučené maloobchodní ceny bez DPH v Kč. (TC = prohnutý, TS = rovný) Ostatní povrchové úpravy (lak)* Metalická antracit Chrom* Bílá-lak Metalická stříbrná-lak Kartáčovaná nerez *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C** Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] TC ,- TC1A 4 894,- TC1C 6 614,- TC1W 3 872,- TC1MS 4 894,- TC1SS , ,5 4, TC ,- TC2A 4 997,- TC2C 7 030,- TC2W 3 990,- TC2MS 4 997,- TC2SS , ,0 5, TC ,- TC3A 5 956,- TC3C 9 054,- TC3W 4 790,- TC3MS 5 956,- TC3SS , ,2 6, TC ,- TC4A 6 111,- TC4C 9 735,- TC4W 4 960,- TC4MS 6 111,- TC4SS , ,1 8, TC ,- TC5A 7 255,- TC5C ,- TC5W 5 847,- TC5MS 7 255,- TC5SS , ,0 9, TC ,- TC6A 7 452,- TC6C ,- TC6W 6 062,- TC6MS 7 452,- TC6SS , ,2 11, TS ,- TS1A 4 789,- TS1C 6 488,- TS1W 3 767,- TS1MS 4 789,- TS1SS , ,9 3, TS ,- TS2A 4 894,- TS2C 6 892,- TS2W 3 887,- TS2MS 4 894,- TS2SS , ,2 4, TS ,- TS3A 5 824,- TS3C 8 885,- TS3W 4 659,- TS3MS 5 824,- TS3SS , ,2 6, TS ,- TS4A 5 958,- TS4C 9 546,- TS4W 4 835,- TS4MS 5 958,- TS4SS , ,0 7, TS ,- TS5A 7 080,- TS5C ,- TS5W 5 672,- TS5MS 7 080,- TS5SS , ,6 8, TS ,- TS6A 7 281,- TS6C ,- TS6W 5 887,- TS6MS 7 281,- TS6SS , ,6 9, Pro modelovou řadu Taifun byly vyrobeny doplňky v podobě háčků a madel v provedení chrom a bílá-lak. Madlo + věšáček provedení chrom Madlo provedení bílá-lak HTS1W TAIFUN provedení chrom mm prohnutý 21

22 CLIP Clip - unikátní radiátor Clip přináší do každé místnosti luxus, čistý design a eleganci. Radiátor lze umístit vertikálně nebo hotizontálně v povrchové úpravě chrom a černý lak (komaxit). Clip lze napojit pouze na běžný topný systém (ne kombinované vytápění ani pouze el. vytápění). 22

23 Vytápění el. topnou tyčí není možné. Radiátor lze použít pouze k centrálnímu vytápění. CLIP Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Černá - lak Chrom** Šířka (A) Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmotnost [kg] CL ,- CL1B 8 009,- CL1C , ,0 4,1 258 CL ,- CL2B 9 275,- CL2C , ,0 5,8 258 *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na Objem [l] Rozteč [mm] CLIP provedení černá-lak mm Sada ventilů LINE-chrom umístěna na radiátoru CLIP CLIP provedení chrom mm

24 PEGASUS Pegasus - atypický radiátor Pegasus lze použít v každém interiéru. Široká nabídka rozměrů i povrchových úprav uspokojí i ty nejnáročnější požadavky na design. Radiátor lze připojit jak klasicky po stranách tak i pomocí středového připojení 50 mm. Radiátor je možné napojit na běžný uzavřený systém nebo použít pro kombinované vytápění s elekt rickou topnou tyčí z naší nabídky. Jako vhodný doplněk doporučujeme náš chromovaný držák ručníků, který lze umístit dle Vaší fantazie. Pegasus se řadí mezi naše nejvýkonnější radiátory. 24

25 PEGASUS provedení antracit mm, chromová madla PEGASUS provedení metalická stříbrná - lak mm + ventil COMBI PEGASUS provedení antracit mm PEGASUS provedení kartáčovaná nerez mm, s ventilem CUBE nerez, chromová madla 25

26 PEGASUS PEGASUS provedení bílá-lak, mm s ventilem COMBI, madlo chromové PEGASUS provedení písková (strukturální barva) mm, madlo chromové PEGASUS provedení červená (strukturální barva) mm, madlo chromové 26

27 Ze zadní strany se nachází bílý radiátor, na který se pomocí magnetů upevňuje deska, která zasahuje i do stran a tím bílý radiátor úplně zakrývá. Více na Ocelové desky jsou v různých povrchových provedení - bílá-lak, chrom, antracit, metalická-stříbrná, nerez. Elektrické vytápění: ANO Kombinované vytápění: ANO PEGASUS C2 - rozteč 50 mm Doporučené maloobchodní ceny bez DPH v Kč. Ostatní Šířka (A) Výkon [W] Hmotnost (C) výkon el. Rozteč Doporučený Metalická Kartáčovaná Objem povrchové Antracit Leštěná nerez Bílá-lak Výška (B) 75/65 C stříbrná-lak nerez [l] úpravy (lak)* [mm] t 20 C** [kg] [mm] top. tyče [W] PG ,- PG1A 5 037,- PG1C 7 233,- PG1W 4 786,- PG1MS 5 037,- PG1SS 5 180, ,0 4, PG ,- PG2A 5 323,- PG2C 8 741,- PG2W 5 073,- PG2MS 5 323,- PG2SS 5 862, ,0 4, PG ,- PG3A 5 892,- PG3C ,- PG3W 5 516,- PG3MS 5 892,- PG3SS 6 583, ,5 5, PG ,- PG4A 5 964,- PG4C 8 364,- PG4W 5 587,- PG4MS 5 964,- PG4SS 5 936, ,0 6, PG ,- PG5A 6 283,- PG5C ,- PG5W 5 906,- PG5MS 6 283,- PG5SS 6 836, ,8 7, PG ,- PG6A 6 990,- PG6C ,- PG6W 6 487,- PG6MS 6 990,- PG6SS 7 703, ,0 9, PG ,- PG7A 7 098,- PG7C ,- PG7W 6 594,- PG7MS 7 098,- PG7SS 7 064, ,9 9, PG ,- PG8A 7 590,- PG8C ,- PG8W 7 086,- PG8MS 7 590,- PG8SS 8 116, ,8 10, PG ,- PG9A 8 086,- PG9C ,- PG9W 7 582,- PG9MS 8 086,- PG9SS 9 238, ,4 12, PGL 6 527,- PGLA 5 964,- PGLC 8 836,- PGLW 5 587,- PGLMS 5 964,- PGLSS 5 936, ,0 6, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **Přepočet teplotních spádů na Chromové madlo PGH1 ZPŮSOB MONTÁŽE: Chromové madlo DH Chromová madla PGH1 488 mm 1 692,- PGH2 608 mm 1 768,- PGH3 758 mm 1 863,- DH 758 mm 2 959,- KROK 1 KROK 2 KROK 3 KROK 4 27

28 DARIUS Darius se řadí mezi radiátory, který patří nejen do Vaší koupelny. Svým neotřelým designem je vhodný i do obytných pokojů, hal,...atd. Technické zpracování radiátoru navíc umožňuje jeho umístění vertikálně či horizontálně. Uchycení může být vpravo i vlevo. Vhodným doplňkem je náš chromový držák, který lze umístit dle Vaší fantazie. 28

29 DARIUS provedení antracit mm, s rohovým ventilem CUBE DARIUS DARIUS provedení červená (strukturální barva) mm, s chromovým držákem, s rohovým ventilem CUBE s termost. hlavicí DARIUS provedení bílá s chromovým držákem mm, s rohovým ventilem CUBE s termost. hlavicí 29

30 B DARIUS Umístění uchycení na stěnu: 70 mm 70 mm vertikální verze 117 mm 117 mm horizontální verze Elektrické vytápění: ANO Kombinované vytápění: ANO Jekl: mm /2" C 1/2" A B 368 Radiátor lze umístit horizontálně i vertikálně. Uchycení vpravo i vlevo. U horizontálního provedení nedoporučujeme kombinaci s elektrickou topnou tyčí. V případě kombinace s el. topnou tyčí musí být použita topná tyč EL 05 E nebo GT. 1/2" C 1/2" A Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická antracit Metalická stříbrná Bílá-lak *Ostatní povrchové úpravy (lak) viz vzorník str. 65. Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] DA ,- DA1A 8 565,- DA1MS 8 565,- DA1W 8 565, ,8 11, DA ,- DA2A 9 457,- DA2MS 9 457,- DA2W 9 457, ,4 14, DA ,- DA3A ,- DA3MS ,- DA3W , ,1 16, DARIUS provedení béžová (strukturální barva) mm Chromové madlo PGH1 Chromové madlo DH Chromová madla PGH1 488 mm 1 692,- PGH2 608 mm 1 768,- PGH3 758 mm 1 863,- DH 758 mm 2 959,- DARIUS detail ventilu CUBE s termostatickou hlavicí

31 ROSENDAL Neobvyklý, prostorově nenáročný, elegantní radiátor vhodný nejen do Vaší koupelny, ale i kuchyně, chodby, předsíně... U modelů na výšku je navíc doplněn o háčky. K dodání ve dvou, čtyř a šestitrubkovém provedení. 31

32 ROSENDAL ROSENDAL R2C provedení chrom mm ROSENDAL R2W provedení bílá-lak mm ROSENDAL R2A/2 provedení antracit mm Praktické háčky na zavěšení ručníků i županů ROSENDAL 32

33 ROSENDAL R2C/6 provedení chrom mm ROSENDAL R1SS provedení kartáčovaná nerez, mm ROSENDAL R1W/6 provedení bílá-lak, mm 33

34 ROSENDAL Umístění uchycení na stěnu: 75 mm 75 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Trubky: Ø 38 mm Radiátor Rosendal není vhodný pro extra povrchovou úpravu - keramický lak. ROSENDAL RXLC provedení chrom, mm s připojením Danfoss RA-URX U radiátorů v horizontálním provedení u kombinovaného vytápění s elektrickou topnou tyčí lze použít pouze topnou tyč EL 05E nebo GT. U horizontálního provedení nedoporučujeme kombinovat s elektrickou topnou tyčí. Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická antracit Chrom** Bílá-lak Kartáčovaná nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmot nost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] R2/ ,- R2A/ ,- R2C/ ,- R2W/ ,- R2SS/ , ,3 3, R ,- R1A 7 405,- R1C 9 602,- R1W 7 144,- R1SS , ,6 4, R ,- R2A 8 577,- R2C ,- R2W 8 158,- R2SS , ,6 6, RL 7 060,- RLA 6 729,- RLC 8 876,- RLW 6 467,- RLSS , ,6 4, RXL 8 179,- RXLA 7 795,- RXLC ,- RXLW 7 377,- RXLSS , ,6 6, R1/ ,- R1A/ ,- R1C/ ,- R1W/ ,- R1SS/ , ,25 6, R2/ ,- R2A/ ,- R2C/ ,- R2W/ ,- R2SS/ , ,9 9, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na + Rozteč je uvedena pouze pro kombinaci s armaturou Danfoss RA-URX. Rozteč pro ostatní ventily je na dotaz. U provedení L a XL nedopo ruču jeme vytápění pouze el. topnou tyčí.

35 ROSENDAL MASSIVE Tento masivní model se stane dominantou nejen ve Vaší koupelně. 35

36 ROSENDAL MASSIVE ROSENDAL R70/3SS provedení kartáčovaná nerez ROSENDAL R70/3RE provedení bordó strukturální barva ROSENDAL R70/3C provedení chrom ROSENDAL R70/3W provedení bílá lak Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická antracit Chrom** Bílá Kartáčovaná nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] R70/ ,- R70/3A 9 552,- R70/3C ,- R70/3W 8 791,- R70/3SS , ,5 15, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na 36

37 AVENTO Nové požadavky na design v koupelnách splňuje radiátor AVENTO, vyrobený z vertikálních a horizontálních jeklů. Konstrukčně i technologicky je podobný radiátorům Sorano a Galeon. Určen pro koupelny s kubistickým vybavením. Horizontální provedení L a XL. 37

38 AVENTO AVENTO provedení metalická stříbrná-lak mm AVENTO provedení chrom mm AVENTO provedení kartáčovaná nerez mm AVENTO ventil CUBE-CET provedení chrom AVENTO ventil CUBE-COM provedení chrom 38

39 Umístění uchycení na stěnu: 80 mm 80 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální jekl: mm Vertikální jekl: mm AVENTO Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Chrom* Bílá-lak Metalická stříbrná-lak Kartáčovaná nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C** Hmot nost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. topné tyče [W] AV ,- AV1C 7 785,- AV1W 5 019,- AV1MS 5 410,- AV1SS , ,5 2, AV ,- AV2C 8 214,- AV2W 5 065,- AV2MS 5 506,- AV2SS , ,5 3, AV ,- AV3C ,- AV3W 6 020,- AV3MS 6 546,- AV3SS , ,1 4, AV ,- AV4C ,- AV4W 6 145,- AV4MS 6 681,- AV4SS , ,9 4, AV ,- AV5C ,- AV5W 6 983,- AV5MS 7 601,- AV5SS , ,8 5, AV ,- AV6C ,- AV6W 7 116,- AV6MS 7 746,- AV6SS , ,2 6, AVL 6 435,- AVLC 8 949,- AVLW 5 556,- AVLMS 6 134,- AVLSS , ,7 2, AVXL 6 869,- AVXLC 9 880,- AVXLW 6 020,- AVXLMS 6 547,- AVXLSS , ,2 3, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na U provedení L a XL nedoporučujeme vytápění pouze el. topnou tyčí. AVENTO provedení kartáčovaná nerez mm AVENTO provedení antracit mm AVENTO provedení bílá-lak mm 39

40 GALEON Pro osobitost a jedinečnost Vaší koupelny nabízíme eleganci, nápaditý design a nejvyšší kvalitu. Galeon je koupelnový radiátor s obdelníkovými profily trubek. Svým specifickým charakterem a výjimečným designem jistě patří do Vaší koupelny. 40

41 GALEON provedení kartáčovaná nerez mm GALEON provedení antracit s ventilem COMBI GALEON detail bílá (strukturální barva) GALEON GALEON provedení bílá (strukturální barva) s rohovým ventilem CUBE, mm GALEON provedení metalická stříbrná-lak mm 41

42 Umístění uchycení na stěnu: 91 mm 91 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální jekl: mm Vertikální jekl: mm GALEON provedení antracit mm s ventilem COMBI GALEON provedení chrom mm GALEON provedení antracit mm GALEON Ostatní povrchové úpravy (lak)* Doporučené maloobchodní ceny bez DPH v Kč. Meta lická antracit Chrom** Bílá-Iak Meta lická stříbrná-lak Kartáčovaná nerez Šířka (A) Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. top. tyče [W] G ,- G1A 6 206,- G1C 9 320,- G1W 5 707,- G1MS 6 206,- G1SS , ,5 2, G ,- G2A 6 316,- G2C 9 835,- G2W 5 807,- G2MS 6 316,- G2SS , ,1 3, G ,- G3A 7 512,- G3C ,- G3W 6 906,- G3MS 7 512,- G3SS , ,3 4, G ,- G4A 7 667,- G4C ,- G4W 7 049,- G4MS 7 667,- G4SS , ,7 5, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na 42

43 DANBY Dnes již klasický koupelnový radiátor Danby s prohnutými trubkami (profily). Je zajímavý díky možnosti připojení nejen klasicky (po stranách), ale i se středovým připojením 50 mm. Vyrabí se v 9 velikostech a čtyřech povrchových úpravách. Vhodný pro klasické i kombinované vytápění. 43

44 DANBY Věšáček Robe-Hook DANBY provedení chrom mm DANBY provedení chrom mm 44

45 Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 20 mm Vertikální trubky: Ø 38 mm C2 - rozteč 50 mm DANBY Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Chrom** Bílá-Iak Meta lická stříbrná-lak Kartáčovaná nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmot nost [kg] Objem [l] Rozteč (C1) [mm] Doporučený výkon el. topné tyče [W] D ,- D1C 8 997,- D1W 6 024,- D1MS 6 827,- D1SS , ,3 4, D ,- D2C 9 103,- D2W 6 171,- D2MS 7 038,- D2SS , ,1 5, D ,- D3C 9 950,- D3W 6 190,- D3MS 7 088,- D3SS , ,7 6, D ,- D4C ,- D4W 7 047,- D4MS 8 035,- D4SS , ,2 6, D ,- D5C ,- D5W 7 090,- D5MS 8 171,- D5SS , ,5 7, D ,- D6C ,- D6W 7 239,- D6MS 8 341,- D6SS , ,4 8, D ,- D7C ,- D7W 8 019,- D7MS 9 207,- D7SS , ,7 7, D ,- D8C ,- D8W 8 096,- D8MS 9 425,- D8SS , ,5 9, D ,- D9C ,- D9W 8 202,- D9MS 9 622,- D9SS , ,4 11, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na DANBY provedení kartáčovaná nerez 45

46 MARABU Marabu - klasický koupelnový radiátor Marabu s mírně prohnutými profily je určen nejen do tradičních koupelen. Svou výškou 1815 mm (model M5 a M6) je naším nejvyšším radiátorem. Tento radiátor nabízí výjimečnou kombinací estetičnosti, funkčnosti a komfortu pro vytvoření harmonizující atmosféry ve Vaší koupelně. 46

47 MARABU provedení metalická stříbrná-lak mm MARABU MARABU provedení chrom mm MARABU metalická stříbrná-lak mm 47

48 MARABU Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální oválné trubky: ,5 mm Vertikální trubky: ,5 mm Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická antracit Chrom** Metalická stříbrná-lak Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. top. tyče [W] M ,- M1A 4 846,- CM ,- MSM , ,1 3, M ,- M2A 5 121,- CM ,- MSM , ,8 3, M ,- M3A 5 481,- CM ,- MSM , ,2 5, M ,- M4A 5 714,- CM ,- MSM , ,6 5, M ,- M5A 6 686,- CM ,- MSM , ,9 7, M ,- M6A 7 232,- CM ,- MSM , ,1 8, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na MARABU provedení červená strukturální barva mm MARABU provedení antracit mm MARABU provedení metalická stříbrná-lak, mm 48

49 SORANO / LAVENO Koupelnové radiátory Sorano, Laveno vynikají svým čistým designem, který je podtržen patentovaným odvzdušňovacím ventilem a uchycením ke stěně. Jsou i ideální pro kombinaci s podlahovým nebo centrálním vytápěním koupelen i dalších prostor. Pro podkroví a podobné použití nabízíme horizontální provedení L a XL Sorano. 49

50 SORANO SORANO provedení chrom mm Sorano provedení bílá-lak mm SORANO samostojné provedení chrom pouze elektrické vytápění mm Sorano XL provedení chrom mm 50

51 Umístění uchycení na stěnu: 80 mm 80 mm Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 20 mm Vertikální trubky: Ø 32 mm SORANO Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Chrom** LAVENO Bílá-Iak Kartáčovaná nerez Šířka (A) Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. top. tyče [W] SN ,- SN1C 6 076,- SN1W 4 528,- SN1SS 8 589, ,0 2, SN ,- SN2C 6 324,- SN2W 4 607,- SN2SS 8 953, ,9 2, SN ,- SN3C 8 011,- SN3W 5 475,- SN3SS , ,1 3, SN ,- SN4C 8 451,- SN4W 5 588,- SN4SS , ,5 3, SN ,- SN5C ,- SN5W 6 348,- SN5SS , ,9 4, SN ,- SN6C ,- SN6W 6 469,- SN6SS , ,5 5, SNL 5 968,- SNLC 7 467,- SNLW 5 205,- SNLSS , ,5 2, SNXL 6 279,- SNXLC 8 011,- SNXLW 5 475,- SNXLSS , ,7 2, SN1C/F 8 811, ,2 samostojné *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na U provedení L a XL nedoporučujeme vytápění pouze el. topnou tyčí. PROHNUTÁ VARIANTA LAVENO provedení chrom mm LAVENO provedení kartáčovaná nerez mm Ostatní povrchové úpravy (lak)* Chrom** Bílá-Iak Kartáčovaná nerez Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmotnost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. top. tyče [W] LN ,- LN1C 6 374,- LN1W 4 748,- LN1SS 9 013, ,0 2, LN ,- LN2C 6 634,- LN2W 4 833,- LN2SS 9 395, ,9 2, LN ,- LN3C 8 406,- LN3W 5 743,- LN3SS , ,1 3, LN ,- LN4C 8 870,- LN4W 5 861,- LN4SS , ,5 3, *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na LAVENO 51

52 ELEKTRA Efektivní elektrický sušák ručníků s nízkou spotřebou energie je vyrobený z leštěné nerezi. Díky způsobu vytápění SUCHÁ BÁZE zaručuje dlouhou životnost. Sušák ručníků je pouze na elektřinu. Součástí radiátoru je vypínač VS1. Umístění uchycení na stěnu: 165 mm 165 mm Horizontální trubky: Ø 20 mm Vertikální trubky: Ø 25 mm El. kabel vždy na levé straně Doporučené maloobchodní ceny bez DPH v Kč. Leštěná nerez Šířka (A) x Výška (B) [mm] Hmotnost [kg] Výkon [W] E1SS 5 818, E2SS 6 706, E3SS 6 985, E4SS 8 136, prohnutý E5SS 7 989, E6SS 9 966,

53 ELEKTRA ELEKTRA provedení leštěná nerez mm - rovný ELEKTRA provedení leštěná nerez mm ELEKTRA provedení leštěná nerez mm ELEKTRA provedení leštěná nerez mm - prohnutý 53

54 SAVOY Rovný radiátor Savoy s nenáročným designem vhodný i pro starší koupelny. Lze jej připojit jak na běžný systém tak i na kombinované vytápění s el. topnou tyčí. Radiátor je tvořen z ocelových trubek a dvou vertikálních tunelových profilů. Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 20 mm Vertikální trubky: ,5 mm 54

55 SAVOY SAVOY provedení chrom mm SAVOY provedení béžová strukturální barva mm SAVOY provedení metalická stříbrná-lak mm Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická stříbrná-lak Chrom** *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší. ***Přepočet teplotních spádů na Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C*** Hmot nost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. top. tyče [W] S ,- MSS ,- CS , ,5 4, S ,- MSS ,- CS , ,0 5, S ,- MSS ,- CS , ,6 6, S ,- MSS ,- CS , ,2 6, S ,- MSS ,- CS , ,1 8, S ,- MSS ,- CS , ,1 9, S ,- MSS ,- CS , ,0 9, S ,- MSS ,- CS , ,2 11, S ,- MSS ,- CS , ,2 13,

56 BLENHEIM Blenheim - klasický radiátor Blenheim nabízí díky prohnutým trubkám snadnější zavěšení ručníků a jiných textilií. Lze jej připojit jak na běžný systém, tak i na kombinované vytápění s el. topnou tyčí. Elektrické vytápění: ANO Kombinované vytápění: ANO Horizontální trubky: Ø 20 mm Vertikální trubky: ,5 mm 56

57 BLENHEIM BLENHEIM provedení hnědá strukturální barva mm BLENHEIM provedení metalická stříbrná-lak, mm Doporučené maloobchodní ceny bez DPH v Kč. Ostatní povrchové úpravy (lak)* Metalická stříbrná-lak Chrom** *Ostatní povrchové úpravy (lak) viz vzorník str. 65. **U provedení chrom je tepelný výkon až o 20% nižší ***Přepočet teplotních spádů na Šířka (A) x Výška (B) [mm] Výkon [W] 75/65 C t 20 C *** Hmot nost [kg] Objem [l] Rozteč (C) [mm] Doporučený výkon el. top. tyče [W] B ,- MSB ,- CB , ,3 4, B ,- MSB ,- CB , ,1 5, B ,- MSB ,- CB , ,7 6, B ,- MSB ,- CB , ,2 6, B ,- MSB ,- CB , ,5 7, B ,- MSB ,- CB , ,4 8, B ,- MSB ,- CB , ,7 7, B ,- MSB ,- CB , ,5 9, B ,- MSB ,- CB , ,4 11, BLENHEIM provedení chrom mm 57

58 VENTILY pro Vysvětlivka: VÝVODY = přívod = zpátečka VYTÁPĚNÍ KOMBINOVANÉ S ELEKTRICKOU TOPNOU TYČÍ nebo POUZE NA CENTRÁLNÍ VÝTÁPĚNÍ Pro kombinované vytápění s elektrickou topnou tyčí je nutno objednat: radiátor + vhodný ventil + jakoukoliv topnou tyč dle doporučeného výkonu nebo nižší + doporučujeme i svěrné šroubení dle ventilu. Pro vytápění bez elektrické topné tyče je nutno objednat: radiátor + vhodný ventil + doporučujeme i svěrné šroubení dle ventilu. Při výběru ventilu je nutno zohlednit rozteč vyvedených trubek ze zdi (tzv. na rozteč radiátoru nebo na rozteč ventilu). Sada COMBI sada COMBI je určena pro napojení koupelnových radiátorů s vývodem na rozteč radiátorů. Elektrickou topnou tyč lze instalovat na libovolnou stranu radiátoru přímo do ventilu. Dle umístění termostatické hlavice se sada rozděluje na pravou a levou variantu. Jedná se o termostatický ventil. Doporučujeme použít svěrné šroubení Combi. COMBI Typ COMBI Obj. číslo Cena Levý-chrom COMBI-chrom-L 3 053,- Pravý-chrom COMBI-chrom-R 3 053,- Levý-nerez COMBI-nerez-L 4 292,- Pravý-nerez COMBI-nerez-R 4 292,- Levý-bílá COMBI-bílá-L 3 196,- Pravý-bílá COMBI-bílá-R 3 196,- COMBI - pravý CUBE-COM Sada CUBE-COM - je určena pro napojení koupelnových radiátorů s vývodem na rozteč radiátorů. Elektrickou topnou tyč lze instalovat na libovolnou stranu radiátoru přímo do ventilu. Set se skládá z regulační hlavice a uzavíratelného šroubení. Jedná se o ruční ventil. Doporučujeme použít svěrné šroubení Combi. Typ CUBE-COM Obj. číslo Cena chrom CUBE-COM 4 550,- CUBE-COM Ventil VHX-MONO je určen pro napojení koupelnových radiátorů v jednom připojovacím bodě s roztečí 50 mm. Druhý připojovací bod radiátoru je možné využít pro montáž elektrické topné tyče. VHX-MONO má regulační ventil umístěn na zpátečce. Termostatická hlavice může být umístěna na ventilu vpravo nebo vlevo. Doporučujeme použít svěrné šroubení VHX MONO. VHX-MONO Typ VHX-MONO Obj. číslo Cena bílá-hlavice RAX 013 G ,- chrom-hlavice RAX 013 G ,- bílá-hlavice RTX 013 G ,- chrom - hlavice RTX 013 G ,- VHX-MONO RAX použijeme v případě, že žebřík má funkci topného tělesa. (RAX reguluje podle teploty vzduchu v rozsahu 8-28 C ŽEBŘÍK MÁ FUNKCI TOPNÉHO TĚLESA). RTX použijeme v případě, že žebřík má funkci sušáku. (RTX reguluje podle teploty media v žebříku a může umožnit teplotu žebříku v rozsahu C ŽEBŘÍK MÁ FUNKCI SUŠÁKU). Ventil ONE - je určen pro napojení koupelnových radiátorů v jednom připojovacím bodě s roztečí 40 mm. Elektrickou topnou tyč lze instalovat na libovolnou stranu radiátoru. Jedná se o termostatický ventil. Doporučujeme použít svěrné šroubení ONE. ONE Typ ONE Obj. číslo Cena nerez ONE-SS 3 498,- ONE 58

59 VENTILY pro Vysvětlivka: VÝVODY = přívod = zpátečka VYTÁPĚNÍ KOMBINOVANÉ S ELEKTRICKOU TOPNOU TYČÍ nebo POUZE NA CENTRÁLNÍ VÝTÁPĚNÍ Pro kombinované vytápění s elektrickou topnou tyčí je nutno objednat: radiátor + vhodný ventil + jakoukoliv topnou tyč dle doporučeného výkonu nebo nižší + doporučujeme i svěrné šroubení dle ventilu. U ventilu VHX Duo musíte ještě objednat uchycení topné tyče. Pro vytápění bez elektrické topné tyče je nutno objednat: radiátor + vhodný ventil + doporučujeme i svěrné šroubení dle ventilu. VHX-DUO Ventil VHX DUO je určen pro napojení koupelnových radiátorů s vývodem tzv. na střed radiátorů s roztečí 50 mm. Elektrickou topnou tyč lze instalovat na libovolnou stranu radiátoru (Danby, Pegasus) nebo přímo do ventilu (Kronos, Helios). Regulační ventil je vždy na zpátečce. Pro kombinaci s topnou tyčí je nutno objednat i uchycení topné tyče. U radiátorů Helios a Kronos je možné tento ventil kombinovat pouze s topnou tyčí GT a EL05. Typ VHX-DUO Obj. číslo Cena bílá, hlavice RAX 013 G ,- chrom, hlavice RAX 013 G ,- bílá, hlavice RTX 013 G ,- chrom, hlavice RTX 013 G ,- uchycení top. tyče 013 G ,- VHX-DUO RAX použijeme v případě, že žebřík má funkci topného tělesa. (RAX reguluje podle teploty vzduchu v rozsahu 8-28 C ŽEBŘÍK MÁ FUNKCI TOPNÉHO TĚLESA). RTX použijeme v případě, že žebřík má funkci sušáku. (RTX reguluje podle teploty media v žebříku a může umožnit teplotu žebříku v rozsahu C ŽEBŘÍK MÁ FUNKCI SUŠÁKU). Ventil TWIN - je určen pro napojení koupelnových radiátorů s vývodem tzv. na střed radiátorů s roztečí 50 mm. Vhodný pro Kronos, Helios, Danby, Pegasus a Retro. Elektrickou topnou tyč lze instalovat na libovolnou stranu radiátoru, nelze instalovat do ventilu. Jedná se o termostatický ventil. Doporučujeme použít svěrné šroubení TWIN. TWIN Typ TWIN Obj. číslo Cena nerez TWIN-SS 3 600,- TWIN 59

60 VENTILY pro Vysvětlivka: VÝVODY = přívod = zpátečka VYTÁPĚNÍ BEZ ELEKTRICKÉ TOPNÉ TYČE pro toto řešení je nutno použít: radiátor + vhodný ventil + doporučujeme i svěrné šroubení dle ventilu. Při výběru ventilu je nutno zohlednit rozteč vyvedených trubek ze zdi (tzv. na rozteč radiátoru nebo na rozteč ventilu). Pro topení bez elektrické topné tyče lze použít všechny ventily, které nabízíme na str Sada RA-URX je určena pro napojení koupelnových radiátorů s vývodem na rozteč radiátorů. Obsahuje ventil s přednastavením RA-URX, který se montuje na zpětné potrubí, dále uzavíratelné a regulační šroubení RLV-X a termostatickou hlavici RAX. Podle umístění termostatické hlavice se sady rozdělují na pravé a levé. Sada je vhodná pro připojení otopných těles s vnitřním závitem G1/2. Jedná se o termostatický ventil. Doporučujeme použít svěrné šroubení RA URX. Není vhodné kombinovat s elektrickou topnou tyčí. RA-URX - pravý Typ RA-URX Obj. číslo Cena pravý-bílá 013G4007 sada 3 336,- levý-bílá 013G4008 sada 3 336,- pravý-chrom 013G4003 sada 3 781,- levý-chrom 013G4004 sada 3 781,- pravý-nerez 013G4009 sada 4 658,- levý-nerez 013G4010 sada 4 658,- CUBE CET - levý Sada CUBE-CET je určena pro napojení koupelnových radiátorů s vývodem na rozteč radiátorů. Tato designová sada se skládá z regulační hlavice a uzavíratelného šroubení. Podle umístění termostatické hlavice se sady rozdělují na pravé a levé. Doporučujeme použít svěrné šroubení CUBE. Součástí sady jsou také krycí rozety připojovacího šroubení. Nelze kombinovat s elektrickou topnou tyčí. Typ CUBE rohové Obj. číslo Cena levý-chrom + termostat. hlavice CUBE-CET-L 4 170,- pravý-chrom + termostat. hlavice CUBE-CET-R 4 170,- termostatická hlavice CUBE-CET Sada CUBE-CE je určena pro napojení koupelnových radiátorů s vývodem na rozteč radiátorů. Tato designová sada se skládá z regulační hlavice a uzavíratelného šroubení. Jedná se o ruční ventil. Doporučujeme použít svěrné šroubení CUBE. Součástí sady jsou také krycí rozety připojovacího šroubení. Nelze kombinovat s elektrickou topnou tyčí. CUBE-CE Typ CUBE Obj. číslo Cena nerez CUBE-SS 4 722,- Typ CUBE rohové Obj. číslo Cena chrom CUBE-CE 3 410,- Sada LINE je určena pro napojení koupelnových radiátorů s vývodem na rozteč radiátorů. Tato designová sada se skládá z 2 ks ventilů připojením DIN je určen především pro radiátor Clip a Rosendal. Lze ji však použíti pro jiné radiátory. Jedná se o ruční ventil, který je osazen uzavíratelným šroubením a nemá termostatickou hlavici. Nelze kombinovat s elektrickou topnou tyčí. LINE Typ LINE Obj. číslo Cena chrom LINE-C 3 355,- 60

61 ROZETY Rozeta na rozteč radiátoru Rozeta na rozteč radiátoru Obj. číslo Cena bílá 013 G ,- chrom 013 G ,- nerez 013 G ,- Rozety pro 50 mm připojení Obj. číslo Cena bílé 013 G ,- chrom 013 G ,- K ventilům CUBE jsou rozety součástí balení designové sady. Rozeta 50 mm SVĚRNÉ ŠROUBENÍ Svěrné šroubení CUBE a LINE, sada 2 ks chrom nerez Měď Ø C 228, SS 270,- Alupex Ø C 302, SS 379,- Svěrné šroubení COMBI, CUBE-COM, TWIN, ONE, sada 2 ks chrom nerez Měď Ø C 312, SS 375,- Alupex Ø C 428, SS 522,- Svěrné šroubení VHX-MONO, VHX-DUO, RA-URX, sada 2 ks chrom Měď Ø G ,- Alupex Ø G , C 013G G C 61

62 ELEKTRICKÉ TOPNÉ TYČE GT Topná tyč GT Elektrické topné těleso s termostatem reaguje na teplotu topného media v radiátoru, regulace teploty 5-65 C. IP44. Délka kabelu je 1,3 m. Výkon [W] Obj. číslo chrom Obj. číslo bílá-lak Obj. číslo metalická stříbrná Cena 150 GT-C-150W GT-W-150W GT-MS-150W 2 265,- GT 300 GT-C-300W GT-W-300W GT-MS-300W 2 265,- 600 GT-C-600W GT-W-600W GT-MS-600W 2 265,- EL 05E VS1 RE10A Topná tyč EL 05E Elektrická topná tělesa EL.05 E jsou určena do trubkových radiátorů, kde se využívají pro kombinovaný způsob vytápění zejména v prostorách koupelny, bazénů, fitness nebo obytných prostor. V topném období je využívána soustava ústředního vytápění s centrálním zdrojem tepla a mimo topnou sezónu je provozován elektrický zdroj tepla. Těleso EL 05 se dodává v bílém nebo metalicky stříbrném provedení s rovnou přívodní šňůrou zakončenou vodiči pro připojení do instalační krabice pevného elektrického rozvodu. Pro zajištění komfortu obsluhy je potřebné do instalace vřadit vypínač, regulátor prostorové teploty, případně časovač a nebo jiný regulační přístroj. Výkon [W] Obj. číslo bílá Obj. číslo metalická stříbrná Cena 200 EL05E-W-200W EL05E-MS-200W 1 369,- 300 EL05E-W-300W EL05E-MS-300W 1 369,- 400 EL05E-W-400W EL05E-MS-400W 1 369,- 500 EL05E-W-500W EL05E-MS-500W 1 369,- 600 EL05E-W-600W EL05E-MS-600W 1 369,- 700 EL05E-W-700W EL05E-MS-700W 1 472,- termostat RE10A-W RE10A-MS 1 472,- vypínač VS1 296,- RE10A 62

63 MEG 1.0 Topná tyč MEG 1.0 Elektrické topné těleso s termostatem reaguje na teplotu topného media v radiátoru, regulace teploty C. Dvoustupňová ochrana proti přehřátí. Funkce proti zamrznutí tekutiny ANTIFREEZE. IPx54. Délka kabelu je 1,5 m. Provozní napětí 230 V, připojovací závit G1/2. Není možné použít u horizontálních radiátorů Darius, Rosendal a u radiátorů Helios a Kronos pro kombinované topení s ventilem Danfoss VHX-DUO. Výkon [W] Obj. číslo chrom Obj. číslo bílá Obj. číslo černá Cena 200 MEG C-200W MEG W-200W MEG B-200W 2 991,- 300 MEG C-300W MEG W-300W MEG B-300W 2 991,- 400 MEG C-400W MEG W-400W MEG B-400W 2 991,- 600 MEG C-600W MEG W-600W MEG B-600W 2 991,- 800 MEG C-800W MEG W-800W MEG B-800W 2 991,- PMH-HT2 Topná tyč PMH-HT2 Elektrické topné těleso s termostatem reaguje na teplotu topného media v radiátoru, regulace teploty C. Délka přívodního kabelu 1,5 m. Dvoustupňová ochrana proti přehřátí. Funkce proti zamrznutí tekutiny ANTIFREEZE. Nízká spotřeba energie během provozu díky pokročilé elektronice. 2h nastavení max. výkonu s automatickým vrácením na původní nastavení funkce + 2h BACK nebo automatickým vypnutím funkce - 2h OFF. IPx54 ochrana proti vniknutí vody. Termostat je možné otáčet o 330 (snadnější montáž). Není možné použít u horizontálních radiátorů Darius, Rosendal a u radiátorů Helios a Kronos pro kombinované topení s ventilem Danfoss VHX-DUO. Výkon [W] Obj. číslo chrom Obj. číslo bílá Obj. číslo metalická stříbrná Obj. číslo černá Cena 200 PMH-HT2-C-200W PMH-HT2-W-200W PMH-HT2-MS-200W PMH-HT2-B-200W 3 104,- 300 PMH-HT2-C-300W PMH-HT2-W-300W PMH-HT2-MS-300W PMH-HT2-B-300W 3 104,- 400 PMH-HT2-C-400W PMH-HT2-W-400W PMH-HT2-MS-400W PMH-HT2-B-400W 3 104,- 600 PMH-HT2-C-600W PMH-HT2-W-600W PMH-HT2-MS-600W PMH-HT2-B-600W 3 104,- 800 PMH-HT2-C-800W PMH-HT2-W-800W PMH-HT2-MS-800W PMH-HT2-B-800W 3 104,- K dostání i s rovným kabelem. Příklad obj. kódu: PMH-HT2 -xx-x00w-rk ELEKTRICKÉ VYTÁPĚNÍ Pro toto řešení je nutné použít: radiátor + jakoukoliv topnou tyč dle doporučeného výkonu nebo nižší + doporučujeme i naplnění nemrznoucí kapalinou. Pro elektrické vytápění Vám nabízíme možnost naplnění radiátorů speciální nemrznoucí kapalinou. V objednávce je nutno uvést typ topné tyče a umístění topné tyče vpravo nebo vlevo. Příplatek za naplnění 1670 Kč bez DPH. Příklad objednávky: radiátor AV4C + PMH-HT2-C-300W vpravo + naplnění. 63

64 DRŽÁKY RUČNÍKŮ, VĚŠÁČKY Držáky ručníků Chrom Vhodné pro typ Cena CHB1 Danby, Blenheim šířky 450 mm 1 159,- CHB2 Danby, Blenheim šířky 600 mm 1 159,- CHB3 Danby, Blenheim šířky 750 mm 1 159,- CHM1 Marabu šířky 450 mm 1 159,- CHM2 Marabu šířky 600 mm 1 159,- HTC1C Taifun šířky 500 mm 1 159,- HTC2C Taifun šířky 600 mm 1 159,- HTS1C Taifun šířky 500 mm 1 085,- HTS2C Taifun šířky 600 mm 1 085,- CHS1 Savoy šířky 480 mm 1 085,- CHS2 Savoy šířky 600 mm 1 085,- CHS3 Savoy šířky 750 mm 1 085,- Bílá Vhodné pro typ Cena HTC1W Taifun šířky 500 mm 793,- HTC2W Taifun šířky 600 mm 793,- HTS1W Taifun šířky 500 mm 772,- HTS2W Taifun šířky 600 mm 772,- Držák ručníku provedení bílá-lak HTS1W Chromové madlo PGH1 Chromové madlo DH Chrom Vhodné pro typ Cena PGH1 Pegasus 488 mm, Darius 1 692,- PGH2 Pegasus 608 mm, Darius 1 768,- PGH3 Pegasus 758 mm, Darius 1 863,- DH Pegasus 758 mm, Darius 2 959,- Věšáčky Chrom Vhodné pro typ Cena CRH1 Danby, Blenheim, Savoy 594,- CRH2 Marabu 594,- CRH3 Taifun 594,- Bílá Vhodné pro typ Cena Věšáček Robe-Hook TRH1W Taifun-bílá 406,- 64

65 VZORNÍK POVRCHOVÝCH ÚPRAV Chrom Kartáčovaná nerez BARVY - LAK Bílá (lesk) RAL 9003 Metalická stříbrná 69/90025 Metalická antracit 09/80170 Černá (lesk) RAL W... MS... A... B STRUKTURÁLNÍ BARVY - LAK Bílá (mat) RAL 9010 FS Béžová RAL 1015 FS Bordó RAL 3004 FS Hnědá RAL 8017 FS Černá (mat) RAL 9005 FS... WE... BE... RE... BR... BL Písková 09/92120 V povrchových úpravách lak lze objednat všechny PMH radiátory, kromě radiátoru ELEKTRA. Př.: při objednávce KRONOS mm v barvě Bordó je objednací kód - KR2RE.... SA Technické změny a barevné odlišnosti vyhrazeny. 65

66 PŘEDSTAVUJEME VÝJIMEČNOST... PIANA RTW AVITO PRO AST PIANA RTW jedinečný, bezpryžový sprchový kout ukotvený až do stropu, max. výška 3000 mm, max. šířka 4000 mm. AVITO PRO exkluzivní sprchový kout ukotvený na stěnu bez stěnových profilů či pantů. Nedílnou součástí průzračného dojmu je i tzv. neviditelné těsnění, které se umisťuje mezi skla. Sprchový kout je dodáván bez podlahové lišty. AST přední stěna ukotvená až do stropu, s kvalitní povrchovou úpravou ANTIKALK, max. šířka 1300 mm. PIANA SLIDE/PRO sprchový kout s valivým pojezdem na skleněném rámu. Vzdušný a čistý vzhled je zajištěn bezpryžovým řešením (mezi skly není žádné těsnění) a bez podlahové lišty. Nyní s možností i ukotvení do U profilů buď do zdi nebo na zeď. PREJA EGO netradiční vzhled sprchového koutu s maximální využitím prostoru zajistí atypický dojem koupelny. 66

67 PREJA EGO PIANA SLIDE/PRO 67

68 AQUA-FIX je speciální podlaha určená k použití ve vlhkých oblastech při výstavbě veškerých interiérů, jako jsou wellness centra, obytné zóny, koupelny... TEAK ROBINIE KAŠTAN Hlavní vlastnosti podlahy AQUA-FIX: + voděodolné elementy určené k přímé pokládce + vhodná pro podlahové vytápění (doporučeno) + příjemná na dotek + trvanlivá, bez třísek, protiskluzová + zvláštní postupy zpracování zdůrazňují jedinečný vzhled lodní paluby + odolává sladké i slané vodě + může být zbroušena 6190 Kč bez DPH/m 2 68 Jedinečná parketová podlaha z pásů masivního dřeva s nanesenou polyuretanovou výplní spáry. Rozměry: tloušťka 10 mm / šířka 108 mm / délka 1000 mm
