1 Vážicí technologie Tenzometrické snímače zatížení Thomas Hesse
2 Referenční kilogramové závaží , Slide 2 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
3 Co je to váha? , Slide 3 Hottinger Baldwin Messtechnik GmbH Thomas Hesse

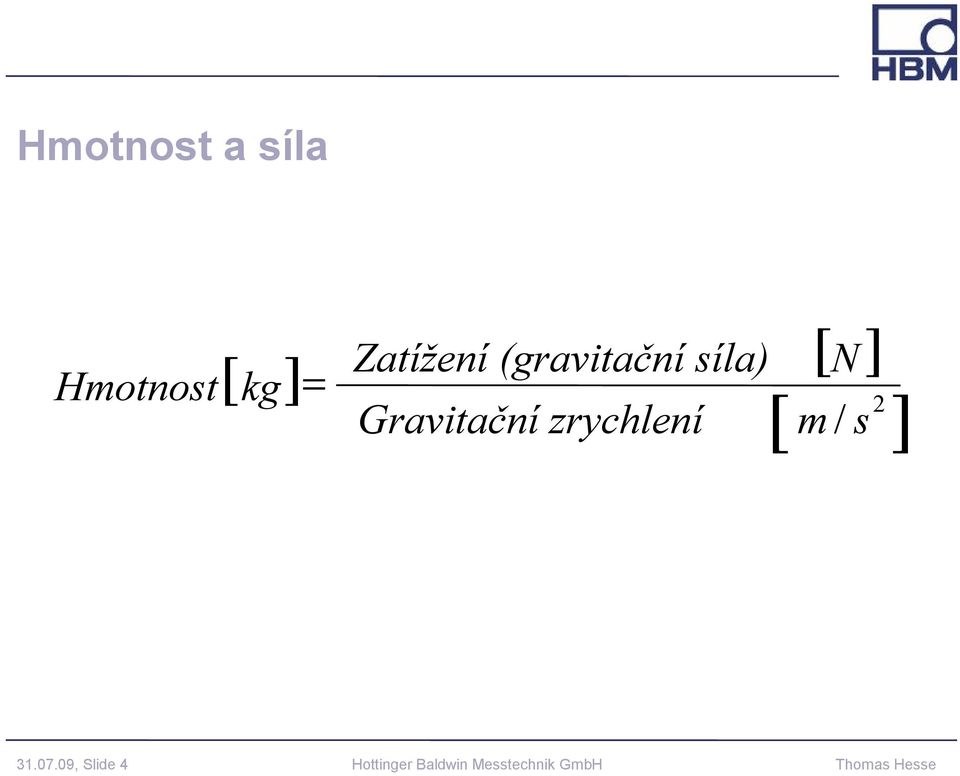

4 Hmotnost a síla [ ] Hmotnost kg = Zatížení (gravitační síla) Gravitační zrychlení [ ] N [ m / s 2 ] , Slide 4 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
![zrychlení [ ] N [ m / s 2 ] 31.07.](/docs-images/42/10252336/images/page_4.jpg "09, Slide 4 Hottinger Baldwin Messtechnik")
5 , Slide 5 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
6 Části snímače - Měrné těleso - Tenzometry - Kabeláž a výstupní kabel - Ochrana měřicích míst , Slide 6 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
7 Princip činnosti tenzometrického snímače zatížení , Slide 7 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
8 Deformace měrného tělesa tenzometrického snímače (Schematické znázornění ) F Odlehčený R1 R1 R2 Zatížený , Slide 8 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
9 Závislost zatížení/poměrné prodloužení zatížení kg mez kluzu mezní zatížení destrukce Hookův zákon σ=eε1 Poměrné délkové prodloužení ε , Slide 9 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
10 Parametry snímače Jmenovité zatížení snímače Měřicí rozsah chyby jsou ve specifikovaných limitech servisní zatížení Jmenovitý rozsah mezní zatížení chyby mohou překročit limity destrukce Maximální rozsah snímače Oblast destrukce chyby překračují specifikované limity, přičemž nedochází k poškození snímače Trvalé změny na snímači , Slide 10 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
11 Měrné těleso , Slide 11 Hottinger Baldwin Messtechnik GmbH Thomas Hesse

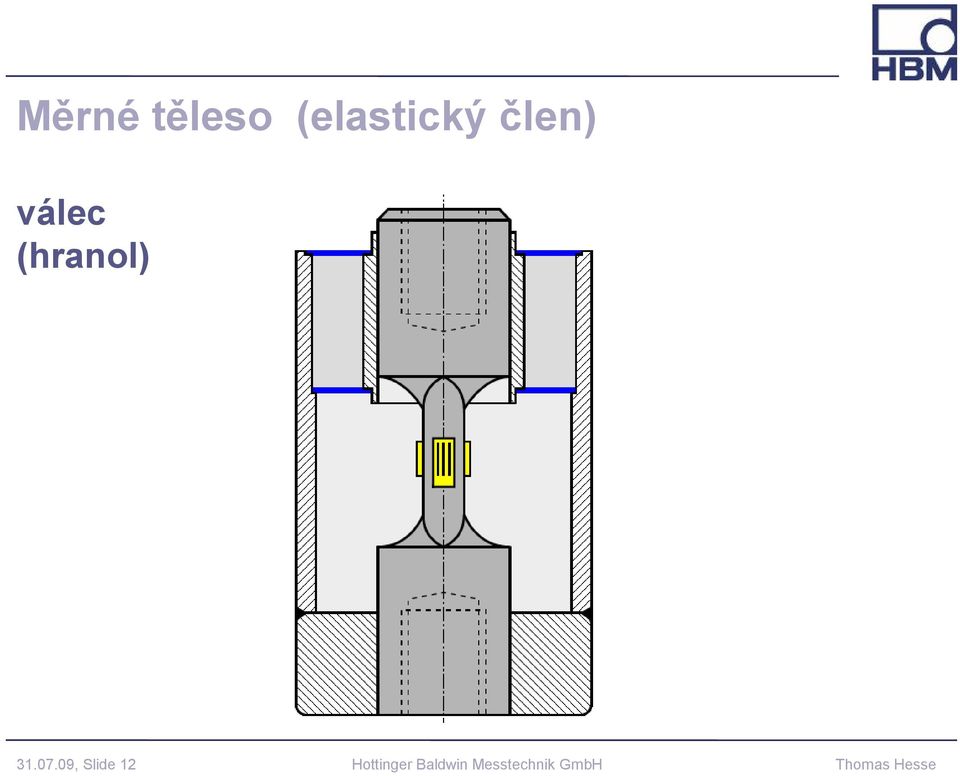

12 Měrné těleso (elastický člen) válec (hranol) , Slide 12 Hottinger Baldwin Messtechnik GmbH Thomas Hesse

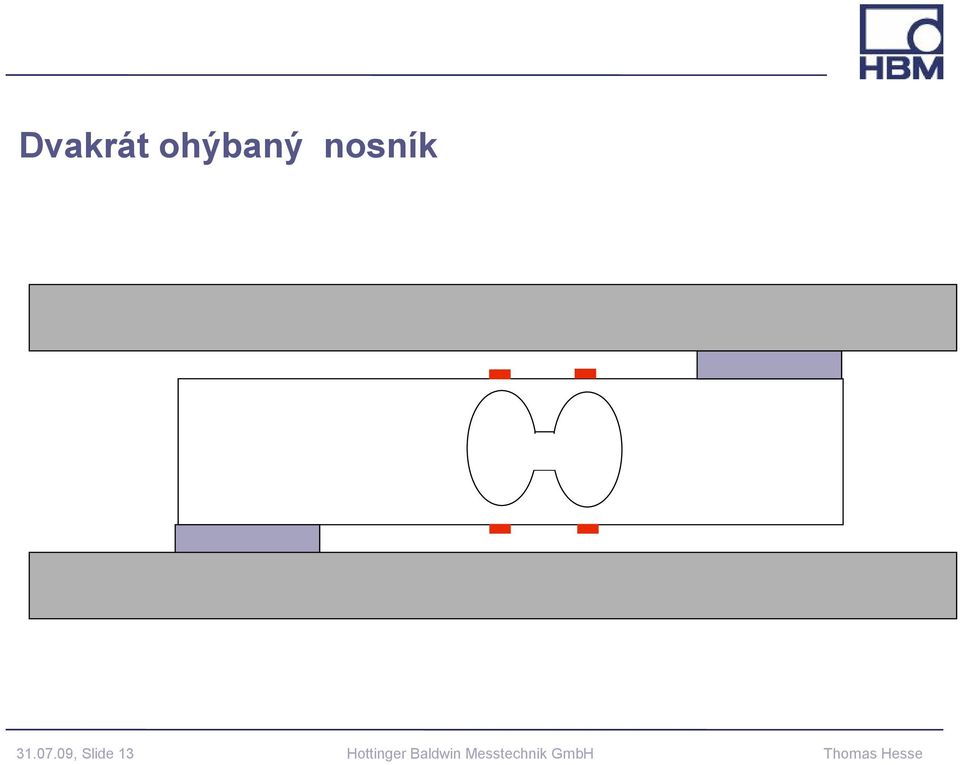

13 Dvakrát ohýbaný nosník , Slide 13 Hottinger Baldwin Messtechnik GmbH Thomas Hesse

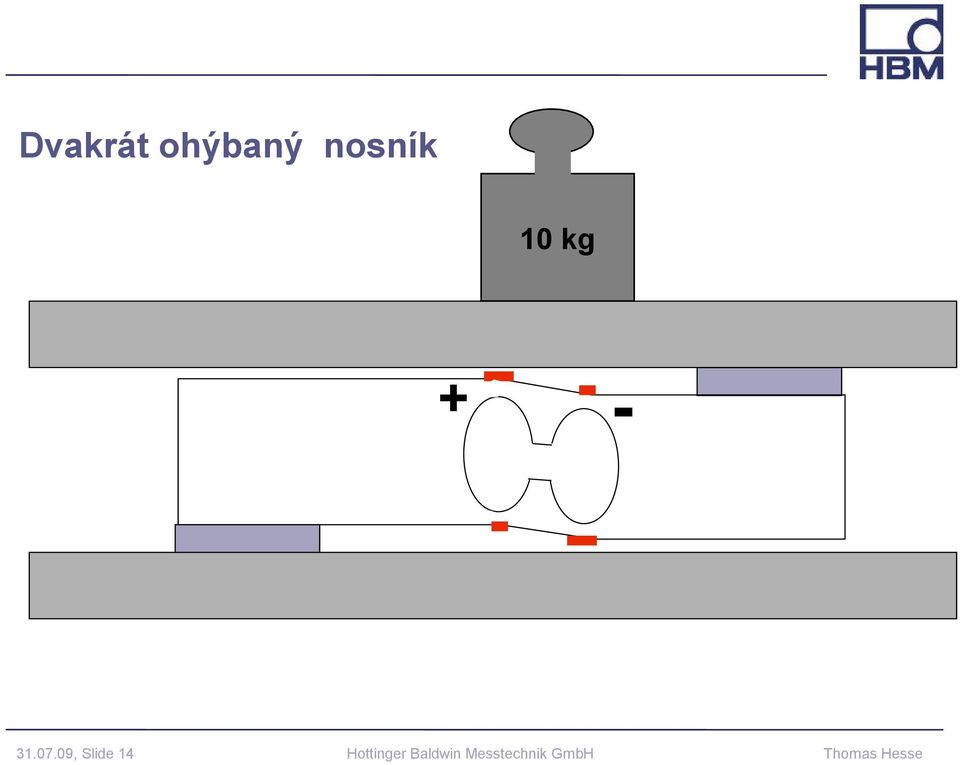

14 Dvakrát ohýbaný nosník 10 kg , Slide 14 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
15 Smykové namáhání , Slide 15 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
16 Princip torzního prstence , Slide 16 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
17 Membrána , Slide 17 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
18 Tenzometry , Slide 18 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
19 Princip funkce tenzometru: Změna elektrického odporu drátu při zatížení , Slide 19 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
20 Pokus Thomsonův efekt , Slide 20 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
21 Princip tenzometru: První tenzometry Rouge (1843) , Slide 21 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
22 Provedení foliového tenzometru Krycí vrstva cca. 75µm Podložka Měřicí mřížka Vývody Aktivní délka , Slide 22 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
23 Tenzometr Deformace pro názornost zvýrazněny! HBM HBM HBM R0 R0 + R R0 R , Slide 23 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
24 Mechanický princip P1 lo P1 lo+ l lo ε = l lo P2 P2 ε = R/R0 k , Slide 24 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
25 Rozlišení snímač C16/20t použit jako příklad aplikované zatížení relativní prodloužení změna odporu 20,000 kg 1000 µm/m 2,000 kg 100 µm/m 200 kg 10 µm/m 2 kg 1 µm/m 0.2 kg 0.1 µm/m 0.7 Ω 0.07 Ω Ω Ω Ω , Slide 25 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
26 Kabeláž a měřicí kabel , Slide 26 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
27 Wheatstonův můstek bk I R 1 I 0.5 R 4 SG1 SG4 pokud 1: R 1 =R 2 =R 3 =R 4 wh = rd = U in0.5 wh 350Ω rd U in U out = 0V SG2 SG3 R 3 R 2 bu U out I I = U R , Slide 27 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
28 Wheatstonův můstek bk I pokud 2: R 2 =R 3 =R 4 SG1 R 1 R 4 SG4 R1 = R1 + ΔR wh 350Ω rd U in rd = U in0.5 wh = U in -ΔU R1 SG2 SG3 U out = xv R 3 R 2 bu U out I I = U R , Slide 28 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
29 Wheatstonův můstek bk R 1 R 4 SG1 SG4 U U out in = 1 4 R R1 1 R R R R 3 3 R R 4 4 wh rd U in SG2 SG3 R 2 bu R 3 U U out in = k 4 ( ε ε + ε ε ) U out , Slide 29 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
30 Čtyřvodičové zapojení U cable R Cable R Cable * * U in =5V U out - U cable R b =350 Ω U cable * Odpor teplotně závislý U out , Slide 30 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
31 Vliv kabelu ve čtyř-vodičovém zapojení Příklad: - Měděný kabel: 50 m dlouhý, průřez 0.14 mm² Změna odporu: 47 mω / K na T= 20 K bude změna o 0.94 Ω Napětí na snímači bude redukováno na V Důsledkem bude změna citlivosti o 0.28% , Slide 31 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
32 Šestivodičové zapojení U cable R Cable U in =5V R Cable U out - U cable R b =350 Ω U cable U sensor = U out -U cable U out , Slide 32 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
33 Snímač 350 Ohmů R m R m R f R f R sp R sp U out U sensor U in Zesilovač U aktuální U Displej 55,768 U referenční Komparátor Regulovaný zdroj napájecího napětí , Slide 33 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
34 Pokus 4-vodič / 6-vodič Kalibrátor 4-vodič nebo 6-vodič 4vodič 6vodič 6vodič , Slide 34 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
35 Snímač 350 Ohm R m R m R sp R sp U out U sensor U in Zesilovač U aktuálníl U Displej 55,768 U referenční Komparátor Regulovaný zdroj napájecího napětí , Slide 35 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
36 Ochrana (vlhkost / prach) , Slide 36 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
37 Ochrana (vlhkost / prach) Kovová krytka: Výborná ochrana proti vlhkosti Plastová krytka: Dlouhodobá ochrana je horší , Slide 37 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
38 Ochrana (vlhkost / prach) , Slide 38 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
39 Vlastnosti , Slide 39 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
40 , Slide 40 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
41 , Slide 41 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
42 Jmenovitý rozsah / citlivost 2 Jmenovitá citlivost Výstupní signál [mv/v] 0 Zatížení [kg] Jm. rozsah (E max ) , Slide 42 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
43 Tolerance citlivosti 2 Výstupní signál mv/v Pásmo pro názornost zvětšeno!! 0 zatížení kg , Slide 43 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
44 Linearita / Chyba hystereze Výstupní signál mv/v Pásmo pro názornost zvětšeno!! Zatížení v kg , Slide 44 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
45 TC 0 Teplotní koeficient nuly Výstupní signál mv/v Pásmo pro názornost zvětšeno!! Zatížení v kg , Slide 45 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
46 TC C Teplotní koeficient citlivosti Výstupní signál mv/v Pásmo pro názornost zvětšeno!! Zatížení v kg , Slide 46 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
47 Amplituda kmitajícího zatížení Horní limit: jmenovitý rozsah Zatížení 0 Spodní limit u tahotlakového snímače: - jmenovitý rozsah Čas v s , Slide 47 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
48 Creep / tečení kg 100 kg Váha kalibračního závaží Cca. 30 min velmi zjednodušeno Čas , Slide 48 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
49 Creep / tečení kompenzované tezometry kg 100 kg Váha kalibračního závaží Cca. 30 min velmi zjednodušeno Čas , Slide 49 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
50 Pozn: délka a tvar meandrů ovlivňuje hodnotu creepu , Slide 50 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
51 Hottinger Baldwin Messtechnik GmbH Im Tiefen See 45 D Darmstadt, Germany Díky za pozornost Thomas Hesse hbm academy Tel / Thomas.hesse@hbm.com , Slide 51 Hottinger Baldwin Messtechnik GmbH Thomas Hesse
