Přístroje na měření tlaku SITRANS P Snímače relativního, absolutního a diferenčního tlaku

Transkript

1 Přehled Snímače tlaku SITRANS P, série Z pro relativní tlak (7MF156- ) Snímač tlaku SITRANS P, série Z (7MF156- ) měří relativní tlak agresivních a neagresivních plynů, kapalin a par. Výhody Vysoká přesnost měření Robustní mosazné těleso Pro agresivní i neagresivní média K měření tlaku kapalin, plynů a par Měřicí komora s kompenzací teploty Kompaktní konstrukce Použití Snímač relativního tlaku série Z (7MF156- ) se používá především v následujících průmyslových odvětvích: Energetika Strojírenství Lodní stavitelství Vodárenství, atd. Příkladem konkrétního použití je měření stlačeného vzduchu obsahujícího olej v kompresorech nebo kompresorových stanicích. Konstrukce Hlavní součásti snímače tlaku jsou: Mosazné těleso se silikonovou měřicí komorou a elektronickou deskou Procesní připojení Elektrické připojení Silikonová měřicí komora má tenkovrstvý tenzometr, který je nainstalovaný na keramické membráně. Keramická membrána se může používat i pro agresivní média. Procesní připojení podle DIN EN je vyrobena z mosazi a má vnější závit G1/B nebo vnitřní závit G1/8B. Elektrické připojení je vytvořeno pomocí konektoru podle DIN s kabelovým vstupem M16 x 1,5. Funkce Snímače relativního tlaku série Z měří tlak agresivních a neagresivních plynů, kapalin a par. Měřicí komora má kompenzaci teploty. Funkční princip p U const. U I Funkční schéma snímačů tlaku SITRANS P, série Z (7MF156- ) I 0, U B Tenkovrstvá měřicí komora má tenkovrstvý odporový můstek, na němž se snímá provozní tlak p za pomoci keramické membrány. Výstupní napětí měřicí komory se odesílá do zesilovače a převádí na výstupní proud 4 až 0 ma. Výstupní proud je lineárně úměrný vstupnímu tlaku. /4

2 Technické údaje Snímače tlak SITRANS P, série Z pro relativní tlak Funkční princip Princip měření Tenkovrstvý tenzometr Vstup Měřená proměnná Relativní tlak Rozsah měření 0 až 16 bar g (0 až 3 psi g) nebo 0 až 5 bar g (0 až 363 psi g) Výstup Proudový výstupní signál 4 0 ma Přesnost měření Podle EN Chyba měření (při 5 C (77 F) 0,5% koncové hodnoty - typicky včetně chyby přizpůsobení, hystereze a opakovatelnosti) Reakční doba T 99 Dlouhodobý posun Začátek stupnice Naměřené rozpětí Vliv teploty prostředí Začátek stupnice Naměřené rozpětí Jmenovité podmínky Podmínky média Provozní teplota Stupeň krytí podle EN 6059 Podmínky okolního prostředí Okolní teplota Skladovací teplota < 0,1 s 0,3% koncové hodnoty/ rok - typicky 0,3% koncové hodnoty/ rok - typicky 0,3%/10 K (0,3%/10 K) koncové hodnoty - typicky 0,3%/10 K (0,3%/10 K) koncové hodnoty - typicky C (- +48 F) IP C ( F) C ( F) Konstrukce Hmotnost 0, kg ( 0,44 lb) Materiály dílů vystavených médiu Měřicí komora Al O 3-96% Procesní připojení Mosaz, č. mat..040 Těsnění Viton Procesní připojení Vnější závit G1/B vnitřní závit G1/8B Napájení Svorkové napětí na snímači tlaku Pro proudový výstup 10 až 36 V DC Certifikáty a schválení Klasifikace podle směrnice o tlakových zařízeních (DRGL 97/3/EC) Rozměrové výkresy Snímače tlaku SITRANS P, série Z (7MF156- ), rozměry v mm (palcích) Schéma G / 8 B Pro plyny skupiny tekutin 1 a kapaliny skupiny tekutin 1; splňuje požadavky článku 3, odst. 3 (dobrá technická praxe) Snímače tlaku SITRANS P, série Z (7MF156- ), schéma zapojení Údaje pro výběr a objednání Objednací Objednací kód Snímače tlaku SITRANS P, série Z pro relativní tlak D) 7MF vodičové provedení, charakteristika stoupající Rozsah měření Max. provozní tlak 0 16 bar g (0 3 psi g) 3 bar g (464 psi g) 3CB 0 5 bar g (0 363 psi g) 64 bar g (98 psi g) 3CD Jiná verze pro rozsah měření 1 bar g ( 14,5 psi g), uveďte objednací kód a prostý text: Rozsah měření: až bar g (psi g) 9AA H 1 Y D) Podléhá exportním předpisům AL: N, ECCN: EAR99H. /5

3 Přehled Rozsah měření 1 bar ( 14,5 psi) Hlavní součásti: Nerezové těleso s keramickou měřicí komorou a elektronickým modulem. Keramická měřicí komora s kompenzací teploty má tenkovrstvý tenzometr, který je nainstalovaný na keramické membráně. Keramická membrána se může používat i pro agresivní média. Procesní připojení vyrobené z nerez oceli v různých provedeních (viz Údaje pro výběr a objednání) Elektrické připojení vytvořené pomocí konektoru podle DIN s kabelovým vstupem M16 x 1,5, 1/-14 NPT nebo kulatého konektoru M1. Snímače tlaku s jmenovitým rozsahem 1barg ( 14,5 psi g) lze objednat s ochranou proti výbuchu nebo bez ní. Funkce Snímač tlaku měří relativní a absolutní tlak plus hladinu kapalin a plynů. Snímače tlaku SITRANS P, série pro relativní a absolutní tlak (7MF1564- ) Funkční princip Snímače tlaku SITRANS P, série Z (7MF1564- ) měří relativní a absolutní tlak plus hladinu kapalin a plynů. Výhody Vysoká přesnost měření Robustní nerezové těleso Pro agresivní i neagresivní média K měření tlaku kapalin, plynů a par Měřicí komora s kompenzací teploty Kompaktní konstrukce Použití Snímač relativního a absolutního tlaku série Z (7MF1564- ) se používá především v následujících průmyslových odvětvích: Chemický průmysl Farmaceutický průmysl Potravinářský průmysl Strojírenství Lodní stavitelství Vodárenství Konstrukce Provedení snímače tlaku závisí na rozsahu měření. Rozsah měření <1 bar (<14,5 psi) Hlavní součásti: Nerezové těleso s piezoodporovou silikonovou měřicí komorou (s nerezovou membránou s komponezací teploty) a elektronickým modulem Procesní přípojení vyrobené z nerez oceli v různých provedeních (viz Údaje pro výběr a objednání) Elektrické přípojení vytvořené pomocí konektoru podle DIN s kabelovým vstupem M16 x 1,5, 1/-14 NPT nebo kulatého konektoru M1. Snímače tlaku s jmenovitým rozsahem < 1 bar g (< 14,5 psi g) lze objednat s ochranou proti výbuchu nebo bez ní. p U const. U I Funkční schéma snímačů tlaku SITRANS P, série Z (7MF1564- ) I 0, U B Funkční princip snímače tlaku závisí na rozsahu měření. Rozsah měření <1 bar (<14,5 psi) Měřicí komora snímače tlaku má piezoodporový můstek, na nějž se přenáší provozní tlak pomocí silikonového oleje a nerezové membrány. Výstupní napětí měřicí komory se odesílá do zesilovače a převádí na výstupní proud 4 až 0 ma. Výstupní proud je lineárně úměrný vstupnímu tlaku. Rozsah měření 1 bar ( 14,5 psi) Tenkovrstvá měřicí komora má tenkovrstvý odporový můstek, na němž se snímá provozní tlak p za pomoci keramické membrány. Výstupní napětí měřicí komory převádí zesilovač na výstupní proud 4 až 0 ma nebo výstupní napětí 0 až 10 V DC. Výstupní proud a napětí jsou lineárně úměrné vstupnímu tlaku. /6

4 Technické údaje Snímače tlaku SITRANS P, série Z pro relativní tlak, absolutní tlak ahladinu Funkční princip Rozsah měření <1 bar (<14,5 psi) Piezoodporový Rozsah měření 1 bar ( 14,5 psi) Tenkovrstvý tenzometr Vstup Měřená proměnná Relativní a absolutní tlak Rozsah měření Tlak - Metrický bar g ( psi g) - Americký rozsah měření psi g Absolutní tlak - Metrický 0 16 bar a (0 3 psi a) - Americký rozsah měření psi a Výstup Výstupní signál Proudový výstupní signál 4 0 ma Napěťový výstupní signál (pouze 0 10VDC měřicí rozsah 1bar (14,5 psi)) Přesnost Podle EN Chyba měření (při 5 C (77 F) 0,5% koncové hodnoty - typicky včetně chyby přizpůsobení, hystereze a opakovatelnosti) Reakční doba T 99 Dlouhodobý posun Začátek stupnice Koncová hodnota Vliv teploty prostředí Začátek stupnice Koncová hodnota < 0,1 s 0,5% koncové hodnoty/rok 0,5% koncové hodnoty/rok 0,5%/10 K (0,5%/10 K) koncové hodnoty 0,5%/10 K (0,5%/10 K) koncové hodnoty Jmenovité provozní hodnoty Provozní teplota C (- +48 F) Okolní teplota C ( F) Skladovací teplota C ( F) Stupeň krytí podle EN 6059 IP65 Konstrukce Hmotnost 0,5 kg ( 0,55 lb) Materiály dílů vystavených médiu Měřicí komora - Rozsah měření <1 bar (<14,5 psi) Nerez ocel, /316Ti - Rozsah měření 1 bar ( 14,5 psi) Al O 3 96% Procesní přípojení Nerez ocel, mat. č /316Ti Těsnění Viton Procesní přípojení Viz Údaje pro výběr a objednání Napájení U H Svorkové napětí na snímači tlaku Pro proudový výstup Pro napěťový výstupní signál (pouze rozsah měření 1 bar (14,5 psi)) Certifikáty a schválení Klasifikace podle směrnice o tlakových zařízeních (DRGL 97/3/EC) Rozměrové výkresy V DC V DC Pro plyny skupiny tekutin 1 a kapaliny skupiny tekutin 1; splňuje požadavky článku 3, odst. 3 (dobrá technická praxe) Ochrana proti výbuchu Jiskrová bezpečnost i (pouze TÜV 0 ATEX 1953X s proudovým výstupem) - Označení Ex II 1/G EEx ia IIC T4 Jiskrová bezpečnost T.I.I.S. aplikovaná (pouze s proudovým výstupem) Lloyds Register of Shipping Certifikát č. 03/30003 Snímač tlaku 7MF1564- s procesním připojením G1/" s vnějším závitem, rozměry v mm (palcích) Snímač tlaku 7MF1564- s procesním připojením G1/4" s vnějším závitem, rozměry v mm (palcích) /7

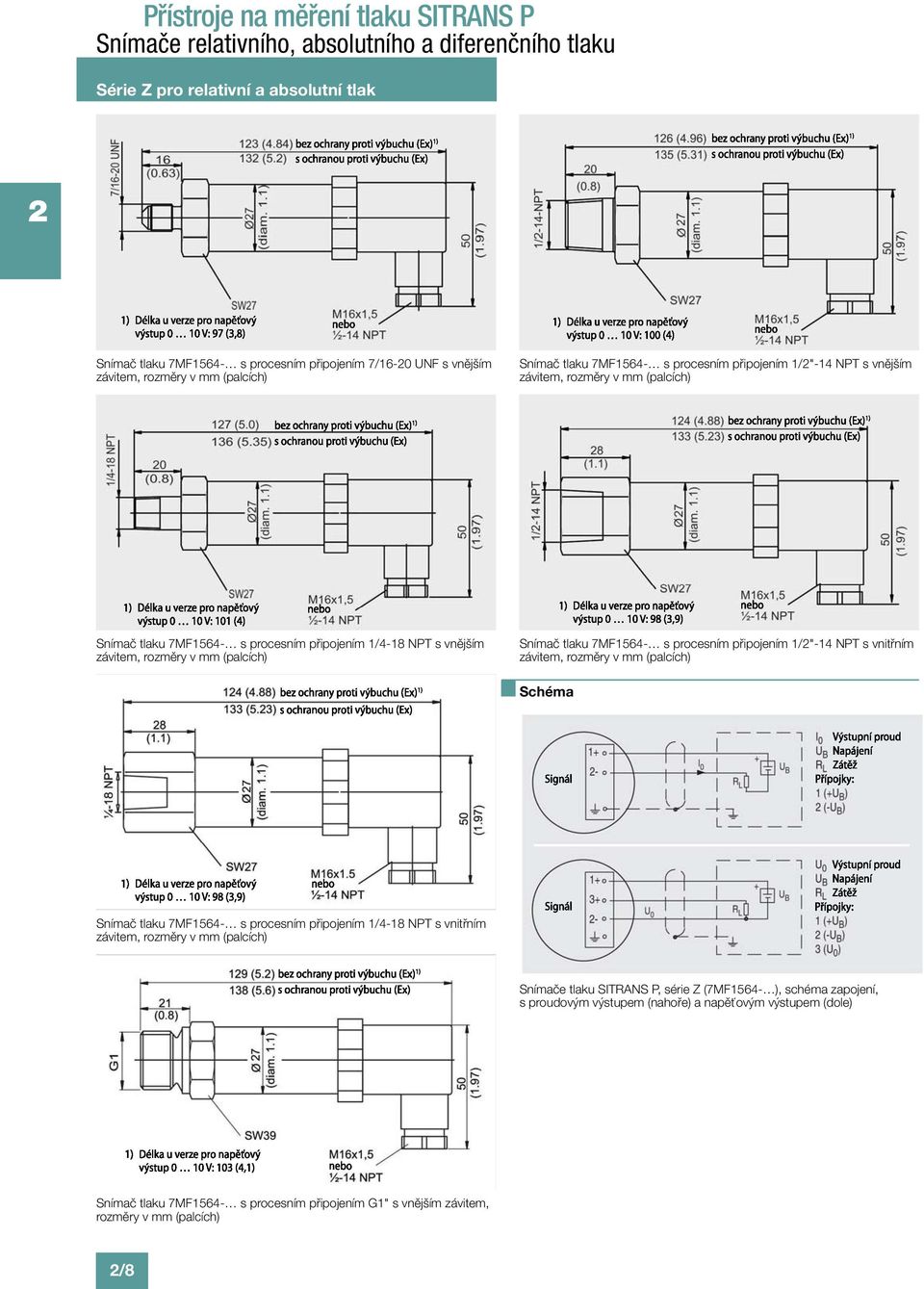

5 Snímač tlaku 7MF1564- s procesním připojením 7/16-0 UNF s vnějším Snímač tlaku 7MF1564- s procesním připojením 1/"-14 NPT s vnějším Snímač tlaku 7MF1564- s procesním připojením 1/4-18 NPT s vnějším Snímač tlaku 7MF1564- s procesním připojením 1/"-14 NPT s vnitřním Schéma Snímač tlaku 7MF1564- s procesním připojením 1/4-18 NPT s vnitřním Snímače tlaku SITRANS P, série Z (7MF1564- ), schéma zapojení, s proudovým výstupem (nahoře) a napěťovým výstupem (dole) Snímač tlaku 7MF1564- s procesním připojením G1" s vnějším závitem, rozměry v mm (palcích) /8

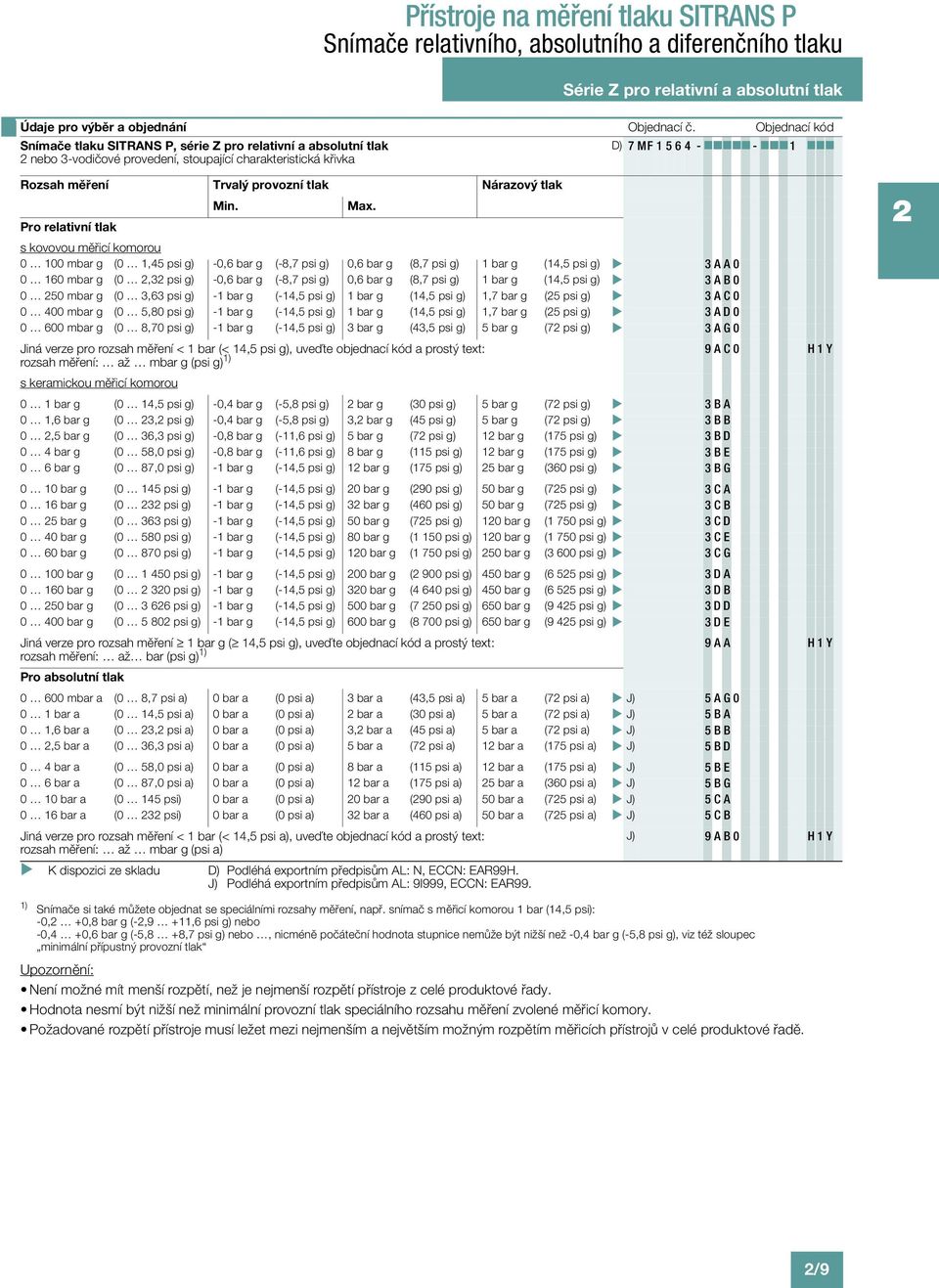

6 Údaje pro výběr a objednání Objednací č. Objednací kód Snímače tlaku SITRANS P, série Z pro relativní a absolutní tlak nebo 3-vodičové provedení, stoupající charakteristická křivka D) 7 MF Rozsah měření Trvalý provozní tlak Nárazový tlak Pro relativní tlak Min. Max. s kovovou měřicí komorou mbar g (0 1,45 psi g) -0,6 bar g (-8,7 psi g) 0,6 bar g (8,7 psi g) 1 bar g (14,5 psi g) 3AA mbar g (0,3 psi g) -0,6 bar g (-8,7 psi g) 0,6 bar g (8,7 psi g) 1 bar g (14,5 psi g) 3AB mbar g (0 3,63 psi g) -1 bar g (-14,5 psi g) 1bar g (14,5 psi g) 1,7 bar g (5 psi g) 3AC mbar g (0 5,80 psi g) -1 bar g (-14,5 psi g) 1bar g (14,5 psi g) 1,7 bar g (5 psi g) 3AD mbar g (0 8,70 psi g) -1 bar g (-14,5 psi g) 3bar g (43,5 psi g) 5 bar g (7 psi g) 3AG 0 Jiná verze pro rozsah měření < 1 bar (< 14,5 psi g), uveďte objednací kód a prostý text: 9AC 0 H 1 Y rozsah měření: až mbar g (psi g) 1) s keramickou měřicí komorou 0 1bar g (0 14,5 psi g) -0,4 bar g (-5,8 psi g) bar g (30 psi g) 5 bar g (7 psi g) 3BA 0 1,6bar g (0 3, psi g) -0,4 bar g (-5,8 psi g) 3, bar g (45 psi g) 5 bar g (7 psi g) 3BB 0,5bar g (0 36,3 psi g) -0,8 bar g (-11,6 psi g) 5bar g (7 psi g) 1 bar g (175 psi g) 3BD 0 4bar g (0 58,0 psi g) -0,8 bar g (-11,6 psi g) 8bar g (115 psi g) 1 bar g (175 psi g) 3BE 0 6bar g (0 87,0 psi g) -1 bar g (-14,5 psi g) 1 bar g (175 psi g) 5 bar g (360 psi g) 3BG 0 10bar g (0 145 psi g) -1 bar g (-14,5 psi g) 0 bar g (90 psi g) 50 bar g (75 psi g) 3CA 0 16bar g (0 3 psi g) -1 bar g (-14,5 psi g) 3 bar g (460 psi g) 50 bar g (75 psi g) 3CB 0 5bar g (0 363 psi g) -1 bar g (-14,5 psi g) 50 bar g (75 psi g) 10 bar g (1 750 psi g) 3CD 0 40bar g (0 580 psi g) -1 bar g (-14,5 psi g) 80 bar g (1 150 psi g) 10 bar g (1 750 psi g) 3CE 0 60bar g (0 870 psi g) -1 bar g (-14,5 psi g) 10 bar g (1 750 psi g) 50 bar g (3 600 psi g) 3CG bar g ( psi g) -1 bar g (-14,5 psi g) 00 bar g ( 900 psi g) 450 bar g (6 55 psi g) 3DA bar g (0 30 psi g) -1 bar g (-14,5 psi g) 30 bar g (4 640 psi g) 450 bar g (6 55 psi g) 3DB 0 50 bar g ( psi g) -1 bar g (-14,5 psi g) 500 bar g (7 50 psi g) 650 bar g (9 45 psi g) 3DD bar g ( psi g) -1 bar g (-14,5 psi g) 600 bar g (8 700 psi g) 650 bar g (9 45 psi g) 3DE Jiná verze pro rozsah měření 1 bar g ( 14,5 psi g), uveďte objednací kód a prostý text: 9AA H 1 Y rozsah měření: až bar (psi g) 1) Pro absolutní tlak mbar a (0 8,7 psi a) 0bar a (0 psi a) 3bar a (43,5 psi a) 5bar a (7 psi a) J) 5AG 0 0 1bar a (0 14,5 psi a) 0bar a (0 psi a) bar a (30 psi a) 5bar a (7 psi a) J) 5BA 0 1,6bar a (0 3, psi a) 0bar a (0 psi a) 3, bar a (45 psi a) 5bar a (7 psi a) J) 5BB 0,5bar a (0 36,3 psi a) 0bar a (0 psi a) 5bar a (7 psi a) 1 bar a (175 psi a) J) 5BD 0 4bar a (0 58,0 psi a) 0bar a (0 psi a) 8bar a (115 psi a) 1 bar a (175 psi a) J) 5BE 0 6bar a (0 87,0 psi a) 0bar a (0 psi a) 1 bar a (175 psi a) 5 bar a (360 psi a) J) 5BG 0 10bar a (0 145 psi) 0bar a (0 psi a) 0 bar a (90 psi a) 50 bar a (75 psi a) J) 5CA 0 16bar a (0 3 psi) 0bar a (0 psi a) 3 bar a (460 psi a) 50 bar a (75 psi a) J) 5CB Jiná verze pro rozsah měření < 1 bar (< 14,5 psi a), uveďte objednací kód a prostý text: J) 9AB 0 H 1 Y rozsah měření: až mbar g (psi a) K dispozici ze skladu D) Podléhá exportním předpisům AL: N, ECCN: EAR99H. J) Podléhá exportním předpisům AL: 9I999, ECCN: EAR99. 1) Snímače si také můžete objednat se speciálními rozsahy měření, např. snímač s měřicí komorou 1 bar (14,5 psi): -0, +0,8 bar g (-,9 +11,6 psi g) nebo -0,4 +0,6 bar g (-5,8 +8,7 psi g) nebo, nicméně počáteční hodnota stupnice nemůže být nižší než -0,4 bar g (-5,8 psi g), viz též sloupec minimální přípustný provozní tlak Upozornění: Není možné mít menší rozpětí, než je nejmenší rozpětí přístroje z celé produktové řady. Hodnota nesmí být nižší než minimální provozní tlak speciálního rozsahu měření zvolené měřicí komory. Požadované rozpětí přístroje musí ležet mezi nejmenším a největším možným rozpětím měřicích přístrojů v celé produktové řadě. /9

7 Údaje pro výběr a objednání Objednací č. Objednací kód Snímače tlaku SITRANS P, série Z pro relativní a absolutní tlak nebo 3-vodičové provedení, stoupající charakteristická křivka D) 7 MF Rozsah měření Trvalý provozní tlak Nárazový tlak Min. Rozsahy měření relativního tlaku (pouze pro trh USA) Max. (0 10 psi g) (-3 psi g) (0 psi g) (60 psi g) 4BA (0 15 psi g) (-6 psi g) (30 psi g) (7 psi g) 4BB (3 15 psi g) (-6 psi g) (30 psi g) (7 psi g) 4BC (0 0 psi g) (-6 psi g) (40 psi g) (7 psi g) 4BD (0 30 psi g) (-6 psi g) (60 psi g) (7 psi g) 4BE (0 60 psi g) (-11,5 psi g) (10 psi g) (175 psi g) 4BF (0 100 psi g) (-14,5 psi g) (00 psi g) (360 psi g) 4BG (0 150 psi g) (-14,5 psi g) (300 psi g) (75 psi g) 4CA (0 00 psi g) (-14,5 psi g) (400 psi g) (75 psi g) 4CB (0 300 psi g) (-14,5 psi g) (600 psi g) (1 750 psi g) 4CD (0 500 psi g) (-14,5 psi g) (1 000 psi g) (1 750 psi g) 4CE (0 750 psi g) (-14,5 psi g) (1 500 psi g) (3 600 psi g) 4CF ( psi g) (-14,5 psi g) ( 000 psi g) (3 600 psi g) 4CG ( psi g) (-14,5 psi g) (3 000 psi g) (6 55 psi g) 4DA (0 000 psi g) (-14,5 psi g) (4 000 psi g) (6 55 psi g) 4DB ( psi g) (-14,5 psi g) (6 000 psi g) (9 45 psi g) 4DD ( psi g) (-14,5 psi g) (8 700 psi g) (9 45 psi g) 4DE ( psi g) (-14,5 psi g) (8 700 psi g) (9 45 psi g) 4DF Jiná verze, uveďte objednací kód a prostý text: Rozsah měření: až psi g 9BA H 1 Y Rozsahy měření absolutního tlaku (pouze pro trh USA) (0 10 psi a) (0 psi a) (0 psi a) (60 psi a) J) 6AG (0 15 psi a) (0 psi a) (30 psi a) (7 psi a) J) 6BA (0 0 psi a) (0 psi a) (40 psi a) (7 psi a) J) 6BB (0 30 psi a) (0 psi a) (60 psi a) (7 psi a) J) 6BD (0 60 psi a) (0 psi a) (10 psi a) (175 psi a) J) 6BE (0 100 psi a) (0 psi a) (00 psi a) (360 psi a) J) 6BG (0 150 psi a) (0 psi a) (300 psi a) (75 psi a) J) 6CA (0 00 psi a) (0 psi a) (400 psi a) (75 psi a) J) 6CB (0 300 psi a) (0 psi a) (600 psi a) (1 75 psi a) J) 6CC Jiná verze, uveďte objednací kód a prostý text: Rozsah měření: až psi a J) 9BB H 1 Y Výstupní signál 4 0 ma;c drátové provedení; napájení V DC V; 3drátové provedení; napájení V DC 1 0 Ochrana proti výbuchu Bez 0 S ochranou proti výbuchu Ex II 1/ G EEx ia IIC T4 (pouze u verze 4 0 ma; -vodičové provedení; 1 napájení V DC) S ochranou proti výbuchu Jiskrová bezpečnost T.I.I.S. (bude brzy k dispozici) Elektrická připojení Konektor podle DIN 43650, forma A, kabelový přívod M16 x 1,5 1 Kulatý konektor M1, IP67 Konektor podle DIN 43650, kabelový přívod 1/-14 NPT 3 Konektor podle DIN 43650, kabelový přívod Pg11 4 Kabelová průchodka Pg11 s m kabelem PE, IP68 6 Speciální verze, uveďte objednací kód a prostý text 9 N 1 Y K dispozici ze skladu D) Podléhá exportním předpisům AL: N, ECCN: EAR99H. J) Podléhá exportním předpisům AL: 9I999, ECCN: EAR99. /10

8 Údaje pro výběr a objednání Objednací č. Objednací kód Snímače tlaku SITRANS P, série Z pro relativní a absolutní tlak nebo 3-vodičové provedení, stoupající charakteristická křivka D) 7 MF Procesní připojení G1/" vnější závit poflr EN (1/" BSP vnější závit) (standard pro metrické rozsahy měření mbar, bar) A G1/" vnější závit a G1/8" vnitřní závit B G1/4" vnější závit podle EN837-1 (1/4" BSP vnější závit) C 7/16"-0 UNF vnější závit D 1/4"-18 NPT vnější závit (standard pro rozsahy tlaku v psi) E 1/4"-18 NPT vnitřní závit F 1/"-14 NPT vnější závit G 1/"-14 NPT vnitřní závit H RC 1/" vnější závit podle JIS B 7505 K G1" vnější závit (pouze pro rozsahy měření 1 bar g (14,5 psi g)) a max. přípustný provozní tlak M 100 bar g (1 450 psi g) Speciální verze, uveďte objednací kód a prostý text Z P 1 Y Těsnicí materiál mezi senzorem a tělesem Viton (standard) A Neoprén B Perbunan C Speciální verze, uveďte objednací kód a prostý text Z Q 1 Y Další provedení Objednací kód/objednací č. Certifikát kontroly kvality (kalibrace ve výrobním závodě) podle IEC , C11 k objednacímu číslu a objednacímu kódu připojte Z. Kyslíková verze, čištění pouze bez oleje a tuku (jen pokud těsnicí materiál mezi senzorem a tělesem je Viton a pouze pro rozsahy měření 1 bar g ( 14,5 psi g) a 1 bar a ( 14,5 psi a) Příslušenství Objednací č. Certifikát kontroly kvality (kalibrace ve výrobním závodě) podle IEC dodaný později, D) 7MF1564-8CC11 uveďte výrobní číslo snímače. K dispozici ze skladu D) Podléhá exportním předpisům AL: N, ECCN: EAR99H. E10 /11
