1 Zdìná kuchynì OBJEDNATEL

2 obsah 1. výkresová dokumentace, fotodokumentace 1.1. pùdorys 1.2. pohled A 1.3. pohled B 1.4. pohled C 1.5. pohled D 1.6. linkový náèrt 1.7. linkový náèrt 1.8. umístìní varné desky 1.9. umístìní døezu 1.10 pohled na barovou èást celkový pohled pohled od baru osvìtlená linka 2. specifikace provedení 2.1 nábytková èást 2.2. stavební èást 2.3. zaøizovací pøedmìty 3. cenová nabídka 3.1. cenová nabídka 3.2. rekapitulace ceny, zálohy 4. legenda vodoinstalace, plynoinstalace, odpadní vody a vzduchotechnika 4.1. legenda elektroinstalace, vodoinstalace, plynoinstalace, odpadní vody a vzduchotechnika 5. pøipravenost stavby ze strany objednatele 5.1. pøipravenost stavby ze strany objednatele 6. spotøebièe 6.1. varná deska 6.2. trouba 6.3. døez 6.4. drtiè odpadkù 6.5. myèka 7. závìreèné ustvení 7.1. závìreèné ustvení

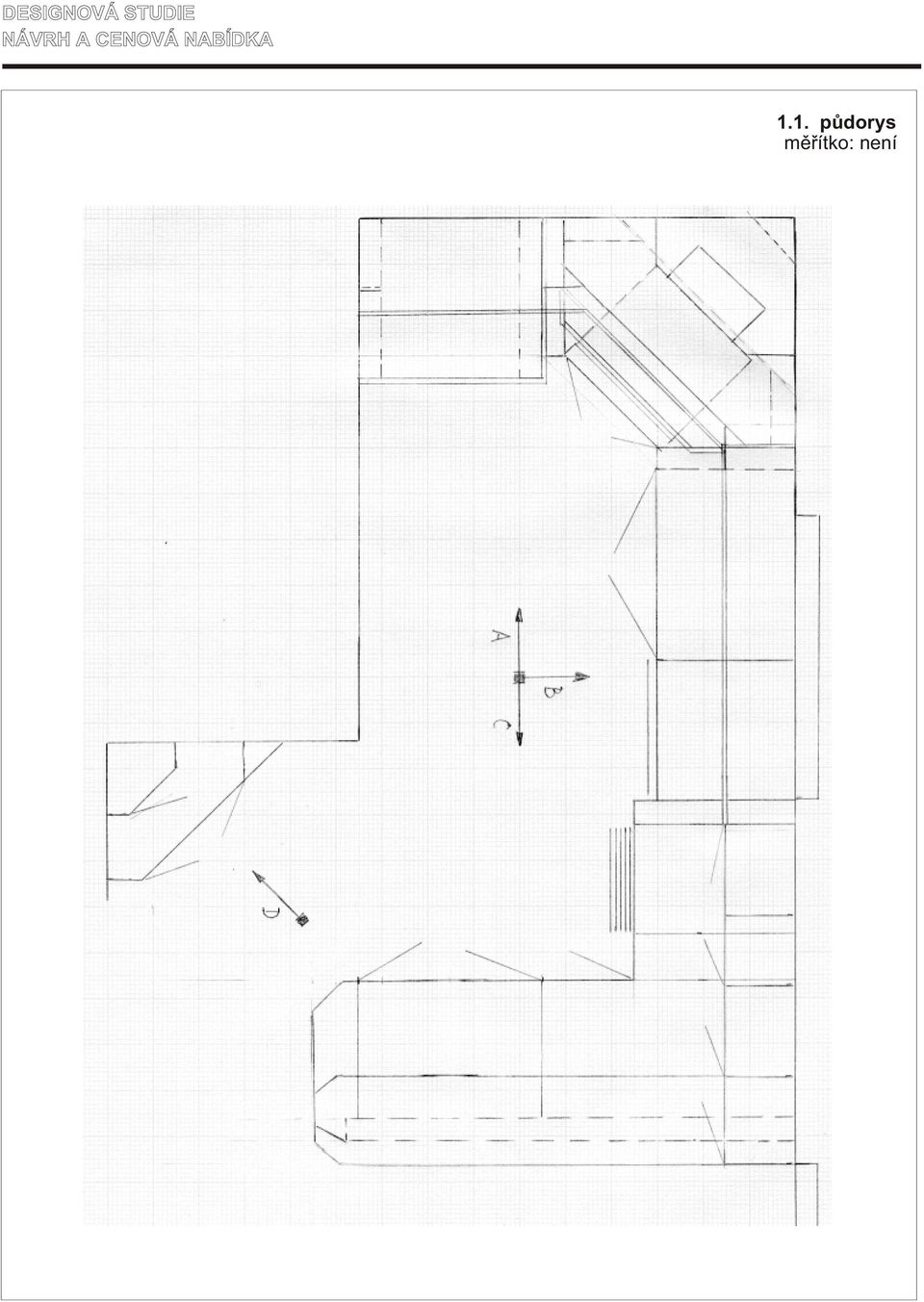

3 1.1. pùdorys mìøítko: není

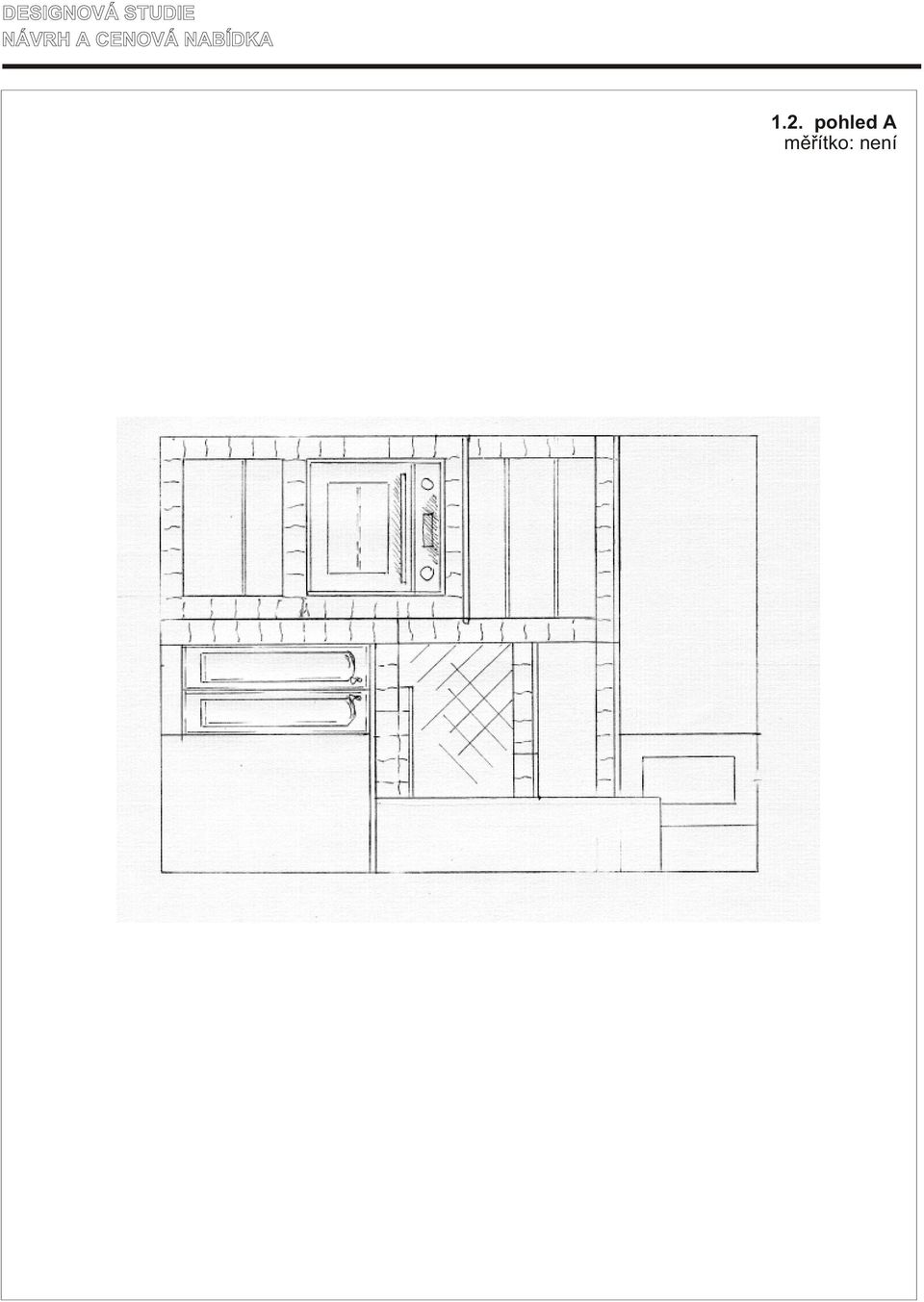

4 1.2. pohled A mìøítko: není

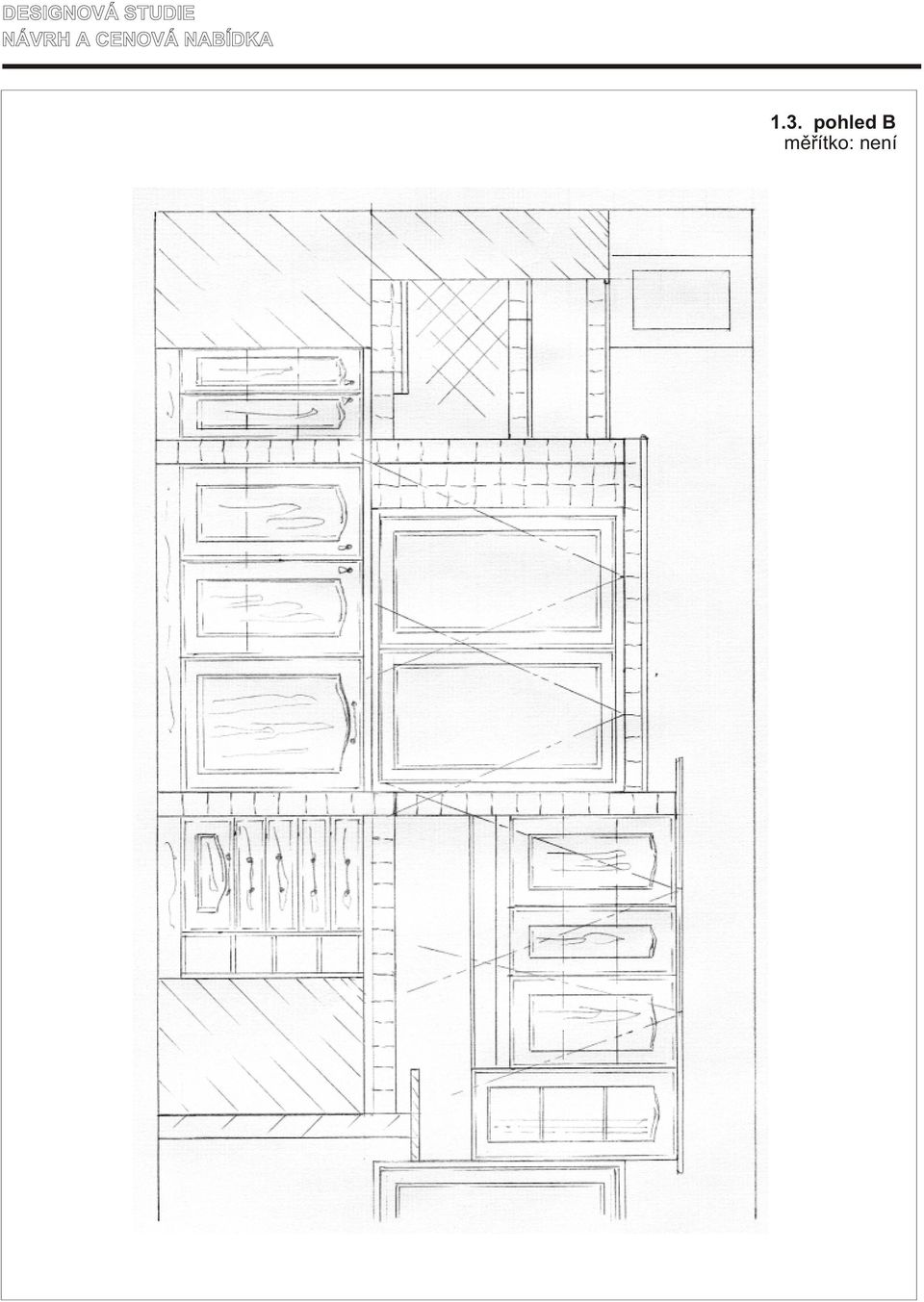

5 1.3. pohled B mìøítko: není

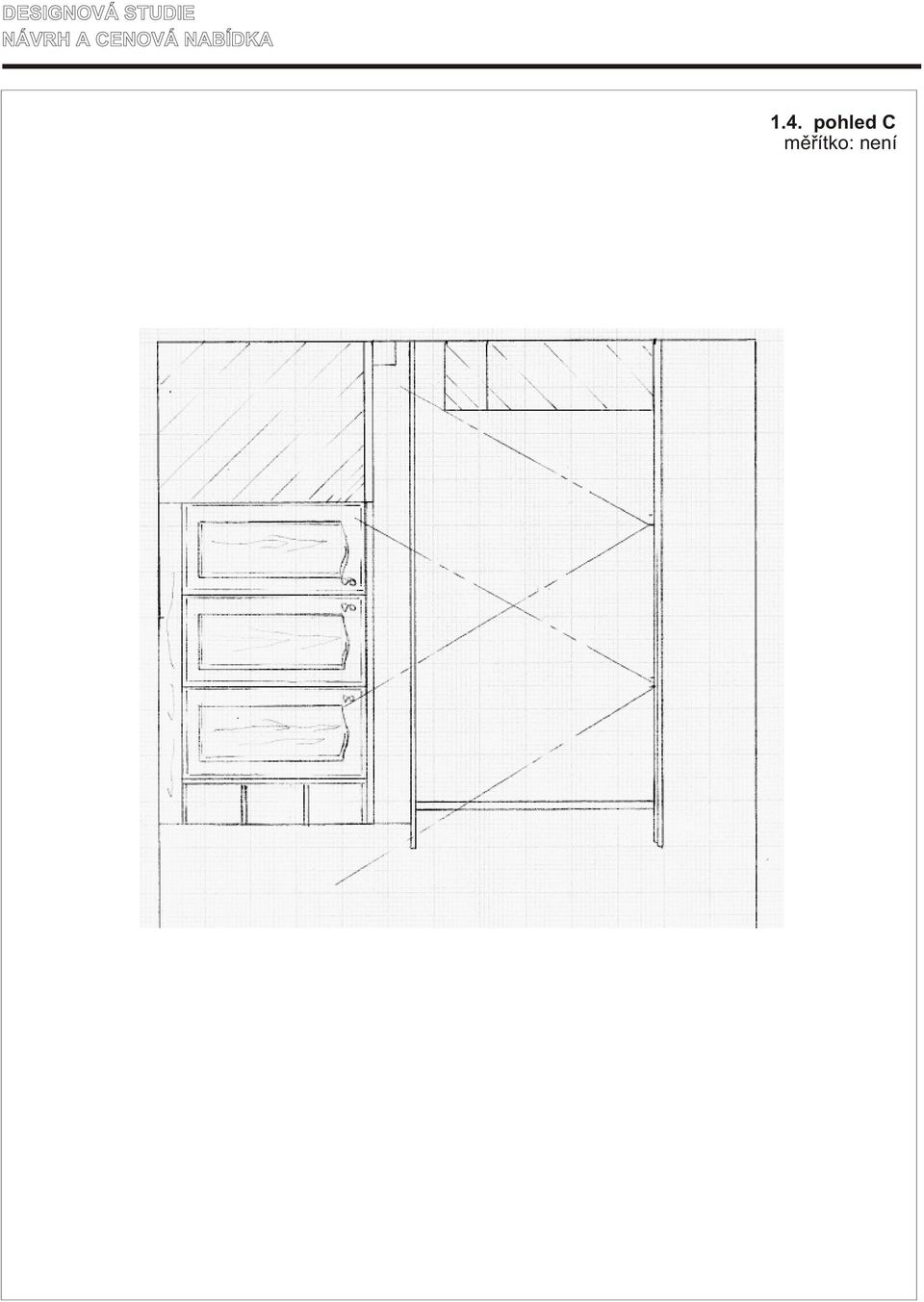

6 1.4. pohled C mìøítko: není

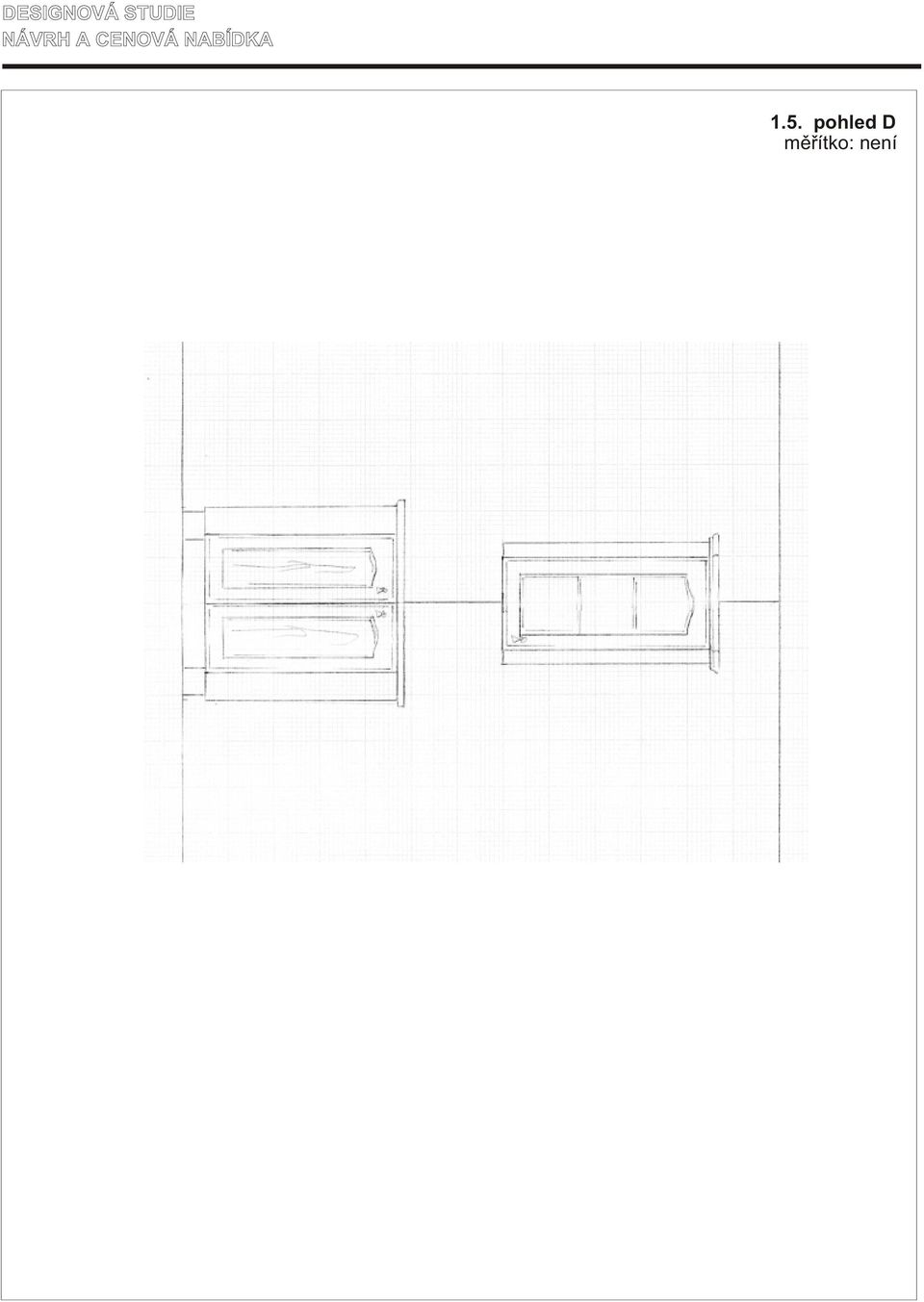

7 1.5. pohled D mìøítko: není

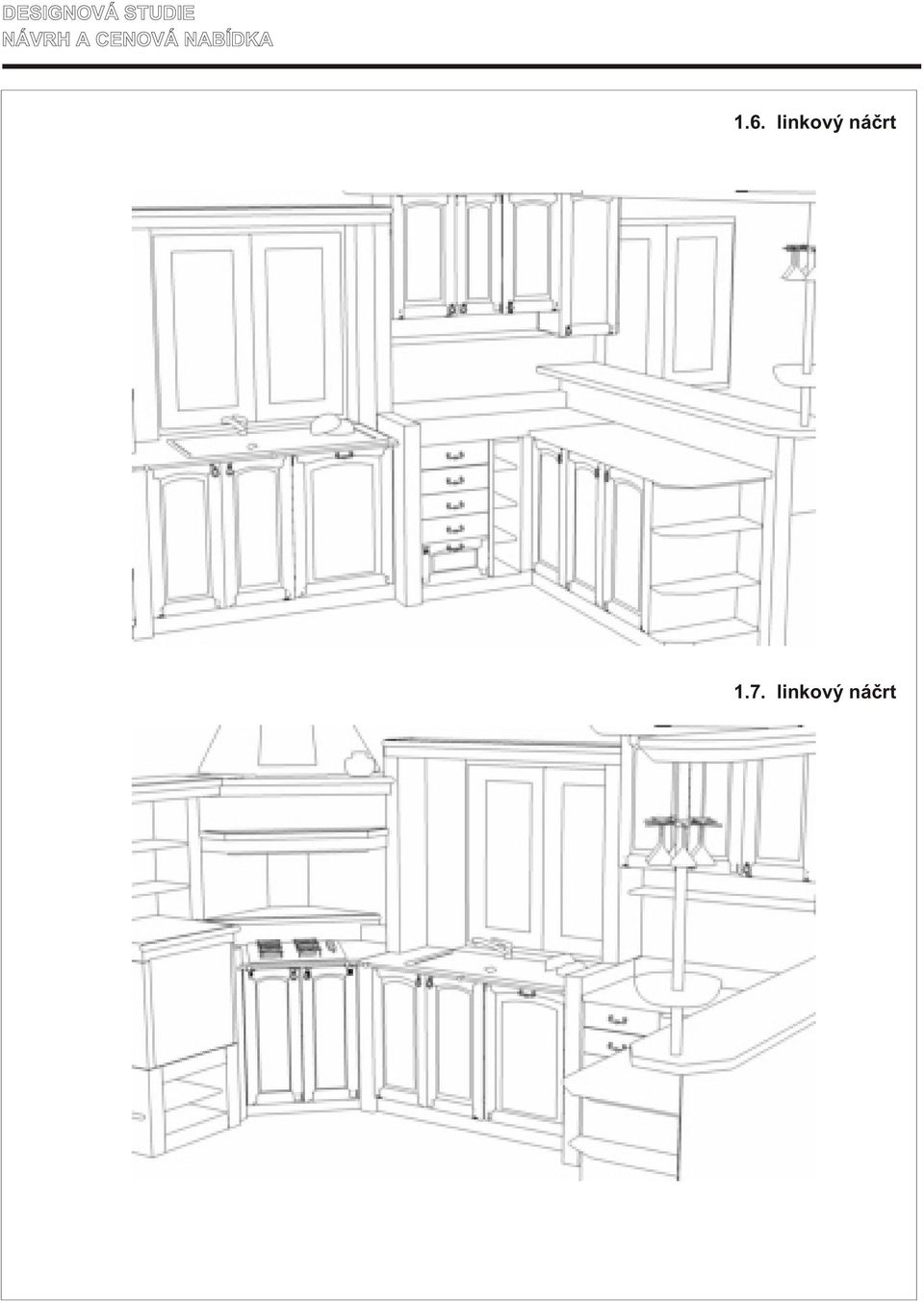

8 1.6. linkový náèrt 1.7. linkový náèrt

9 1.8. umíštìní varné desky 1.9. umístìní døezu

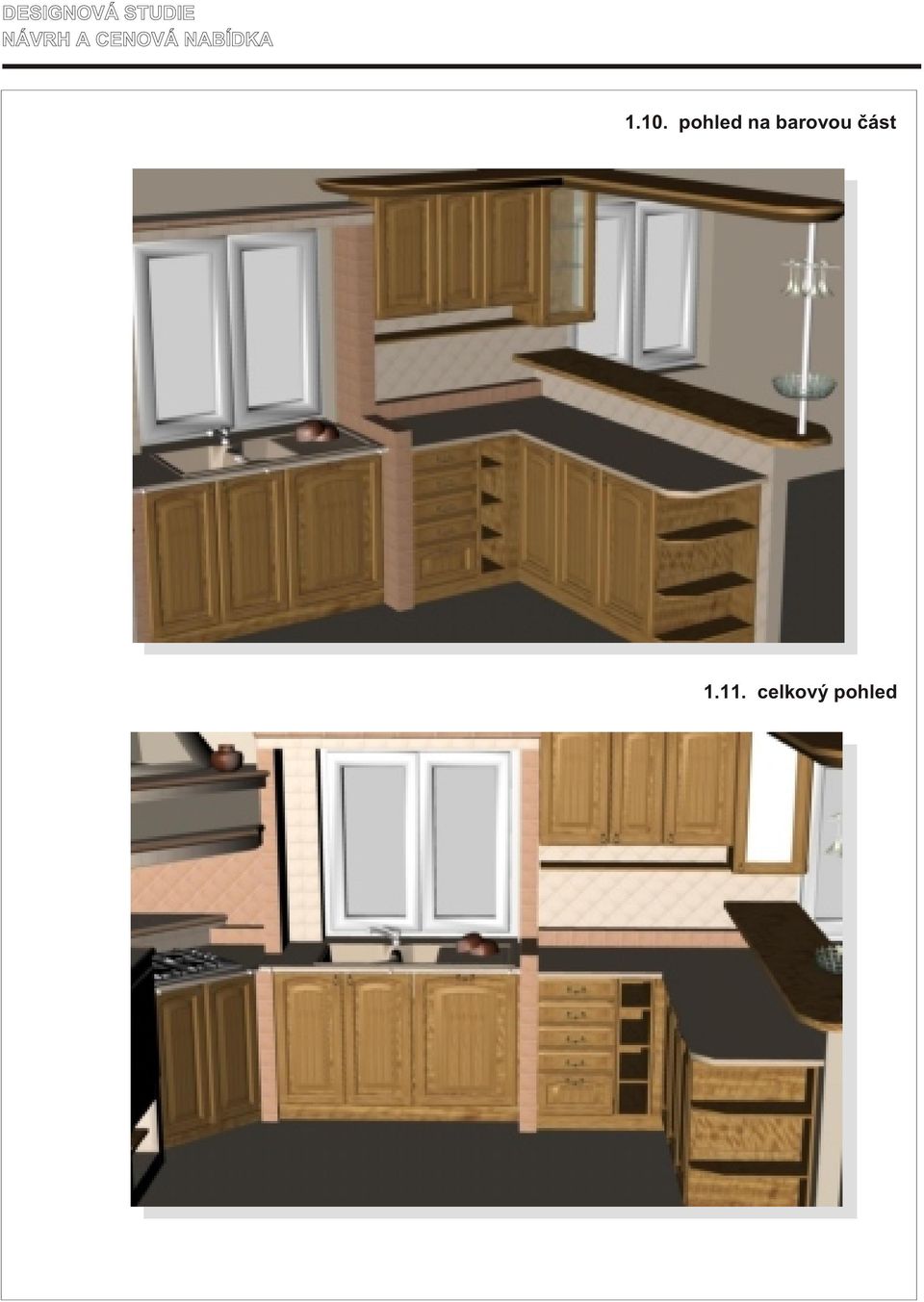

10 1.10. pohled na barovou èást celkový pohled

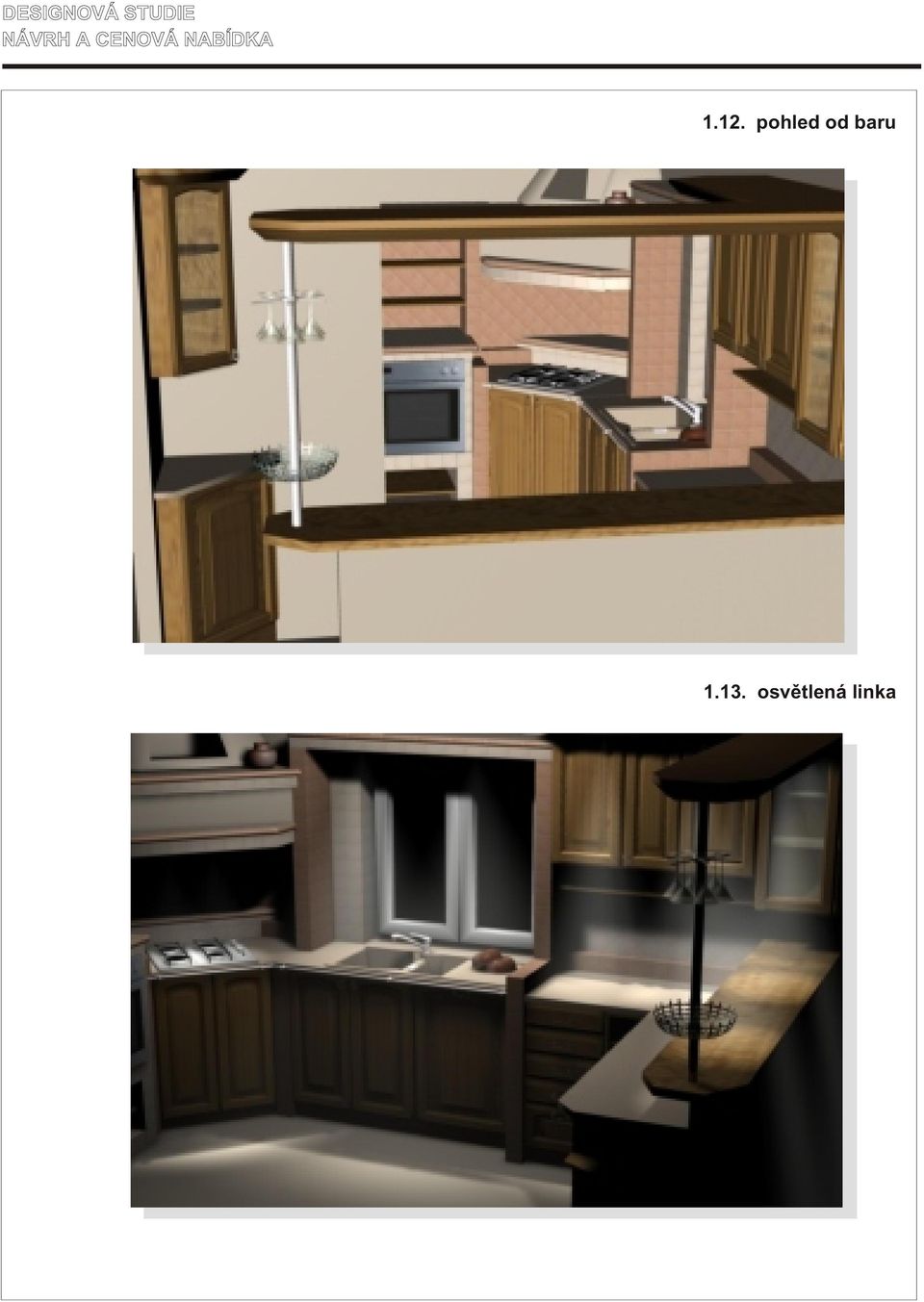

11 1.12. pohled od baru osvìtlená linka

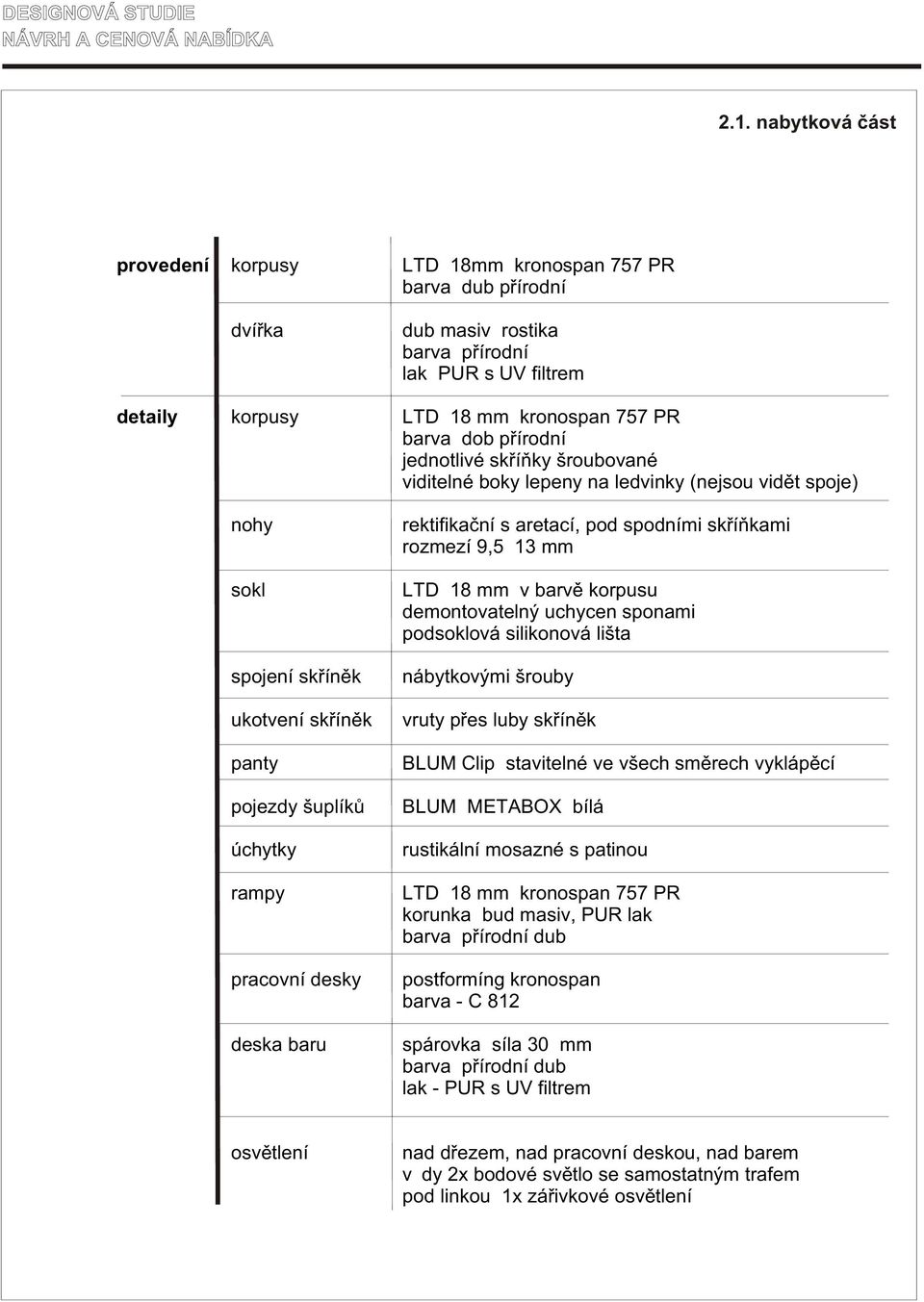

12 2.1. nabytková èást provedení korpusy LTD 18mm kronospan 757 PR barva dub pøírodní dvíøka dub masiv rostika barva pøírodní lak PUR s UV filtrem detaily korpusy LTD 18 mm kronospan 757 PR barva dob pøírodní jednotlivé skøíòky šroubované viditelné boky lepeny na ledvinky (nejsou vidìt spoje) nohy sokl spojení skøínìk ukotvení skøínìk panty pojezdy šuplíkù úchytky rampy pracovní desky deska baru rektifikaèní s aretací, pod spodními skøíòkami rozmezí 9,5 13 mm LTD 18 mm v barvì korpusu demontovatelný uchycen sponami podsoklová silikonová lišta nábytkovými šrouby vruty pøes luby skøínìk BLUM Clip stavitelné ve všech smìrech vyklápìcí BLUM METABOX bílá rustikální mosazné s patinou LTD 18 mm kronospan 757 PR korunka bud masiv, PUR lak barva pøírodní dub postformíng kronospan barva - C 812 spárovka síla 30 mm barva pøírodní dub lak - PUR s UV filtrem osvìtlení nad døezem, nad pracovní deskou, nad barem vždy 2x bodové svìtlo se samostatným trafem pod linkou 1x záøivkové osvìtlení

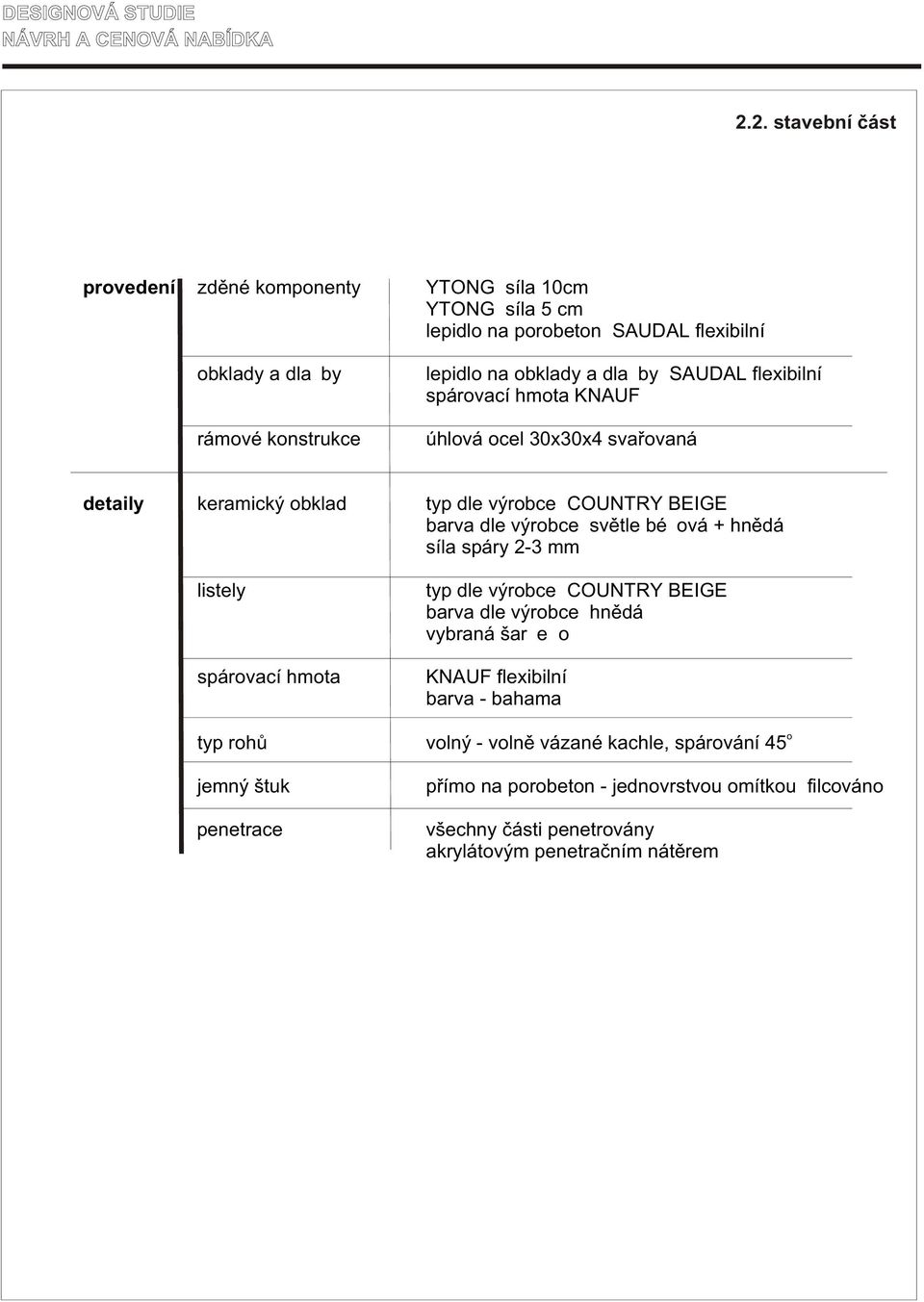

13 2.2. stavební èást provedení zdìné komponenty YTONG síla 10cm YTONG síla 5 cm lepidlo na porobeton SAUDAL flexibilní obklady a dlažby rámové konstrukce lepidlo na obklady a dlažby SAUDAL flexibilní spárovací hmota KNAUF úhlová ocel 30x30x4 svaøovaná detaily keramický obklad typ dle výrobce COUNTRY BEIGE barva dle výrobce svìtle béžová + hnìdá síla spáry 2-3 mm listely spárovací hmota typ dle výrobce COUNTRY BEIGE barva dle výrobce hnìdá vybraná šarže o KNAUF flexibilní barva - bahama o typ rohù volný - volnì vázané kachle, spárování 45 jemný štuk penetrace pøímo na porobeton - jednovrstvou omítkou filcováno všechny èásti penetrovány akrylátovým penetraèním nátìrem

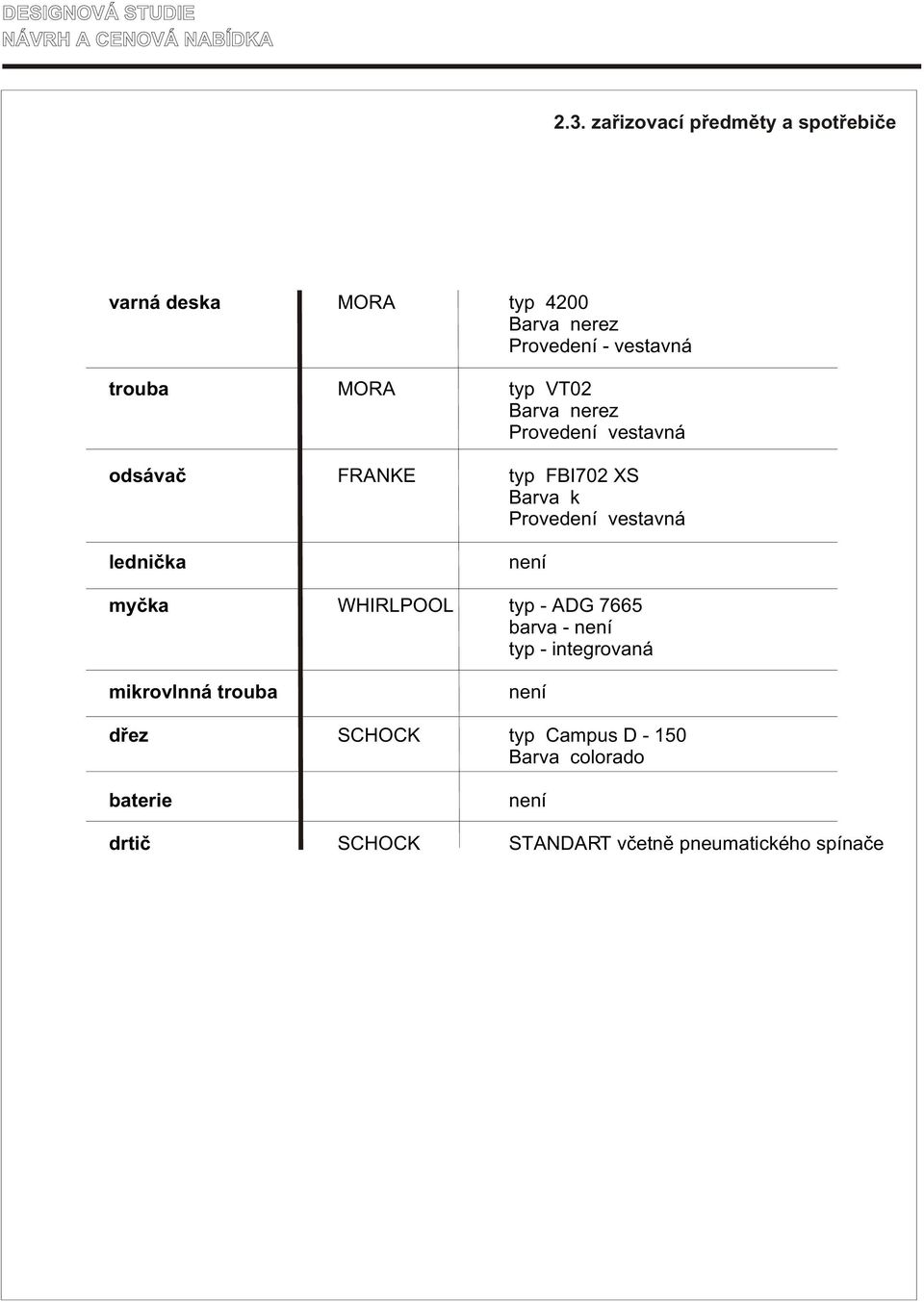

14 2.3. zaøizovací pøedmìty a spotøebièe varná deska MORA typ 4200 Barva nerez Provedení - vestavná trouba MORA typ VT02 Barva nerez Provedení vestavná odsávaè FRANKE typ FBI702 XS Barva k Provedení vestavná lednièka není myèka WHIRLPOOL typ - ADG 7665 barva - není typ - integrovaná mikrovlnná trouba není døez SCHOCK typ Campus D Barva colorado baterie není drtiè SCHOCK STANDART vèetnì pneumatického spínaèe

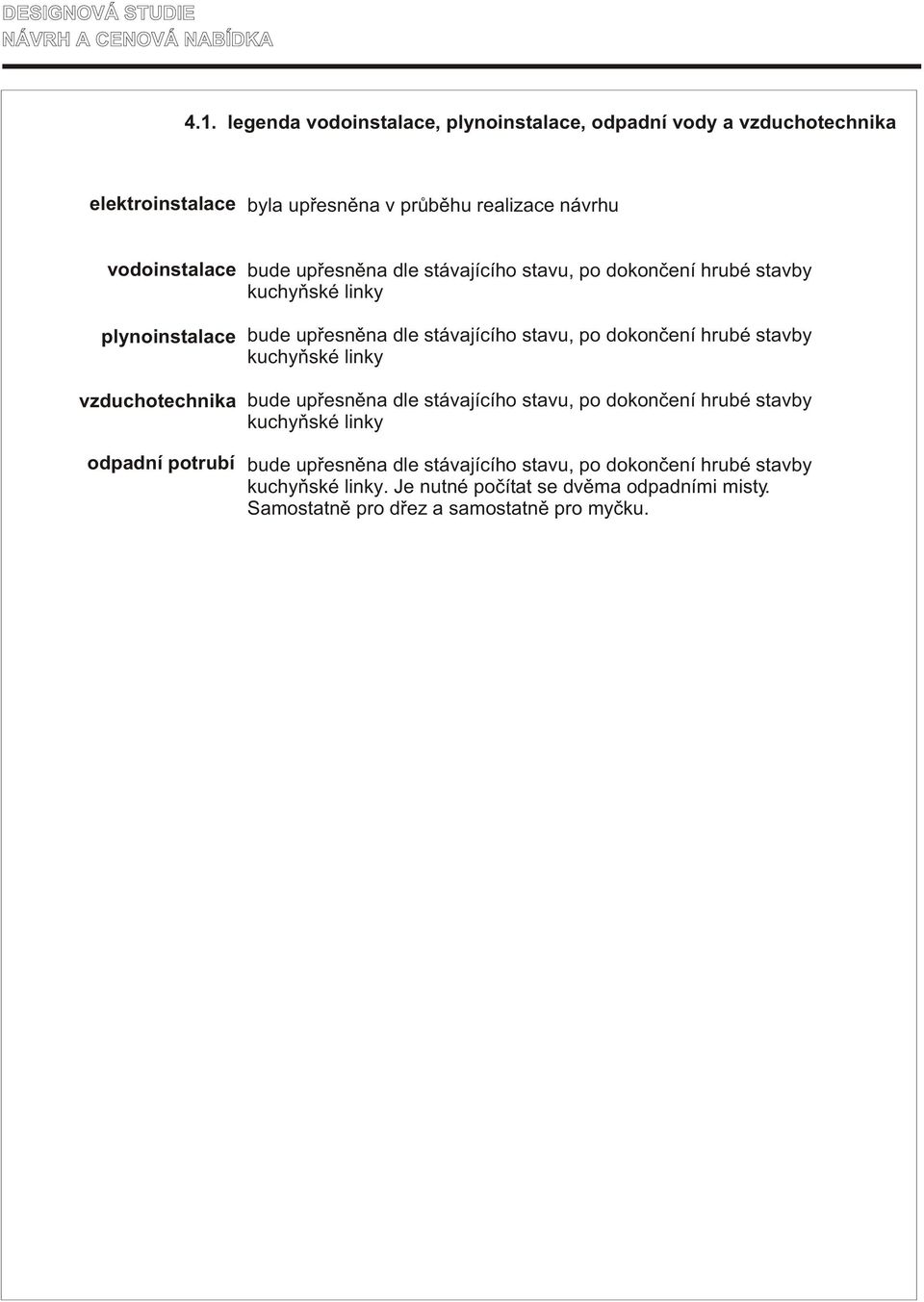

15 4.1. legenda vodoinstalace, plynoinstalace, odpadní vody a vzduchotechnika elektroinstalace byla upøesnìna v prùbìhu realizace návrhu vodoinstalace plynoinstalace vzduchotechnika odpadní potrubí bude upøesnìna dle stávajícího stavu, po dokonèení hrubé stavby kuchyòské linky bude upøesnìna dle stávajícího stavu, po dokonèení hrubé stavby kuchyòské linky bude upøesnìna dle stávajícího stavu, po dokonèení hrubé stavby kuchyòské linky bude upøesnìna dle stávajícího stavu, po dokonèení hrubé stavby kuchyòské linky. Je nutné poèítat se dvìma odpadními misty. Samostatnì pro døez a samostatnì pro myèku.

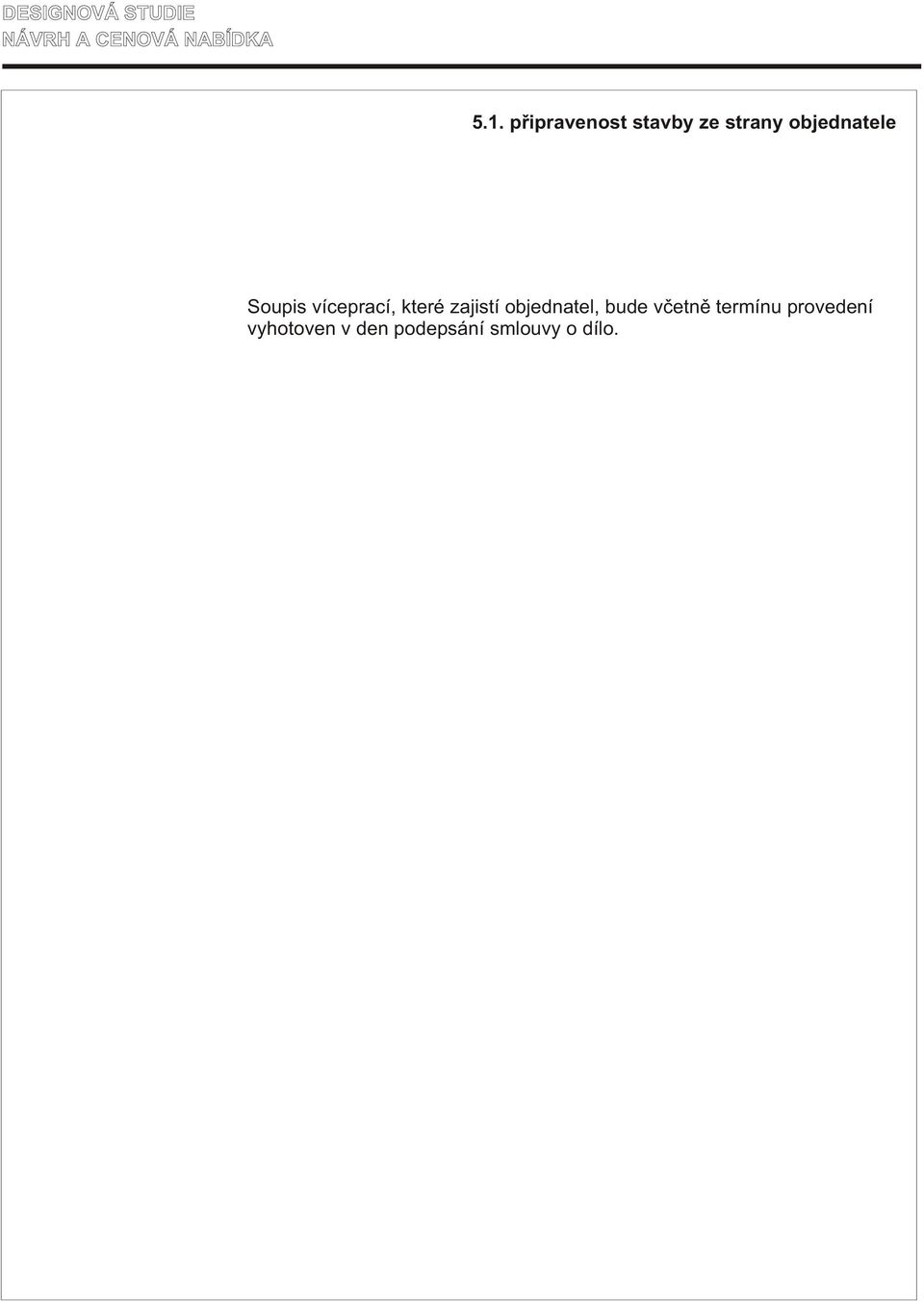

16 5.1. pøipravenost stavby ze strany objednatele Soupis víceprací, které zajistí objednatel, bude vèetnì termínu provedení vyhotoven v den podepsání smlouvy o dílo.

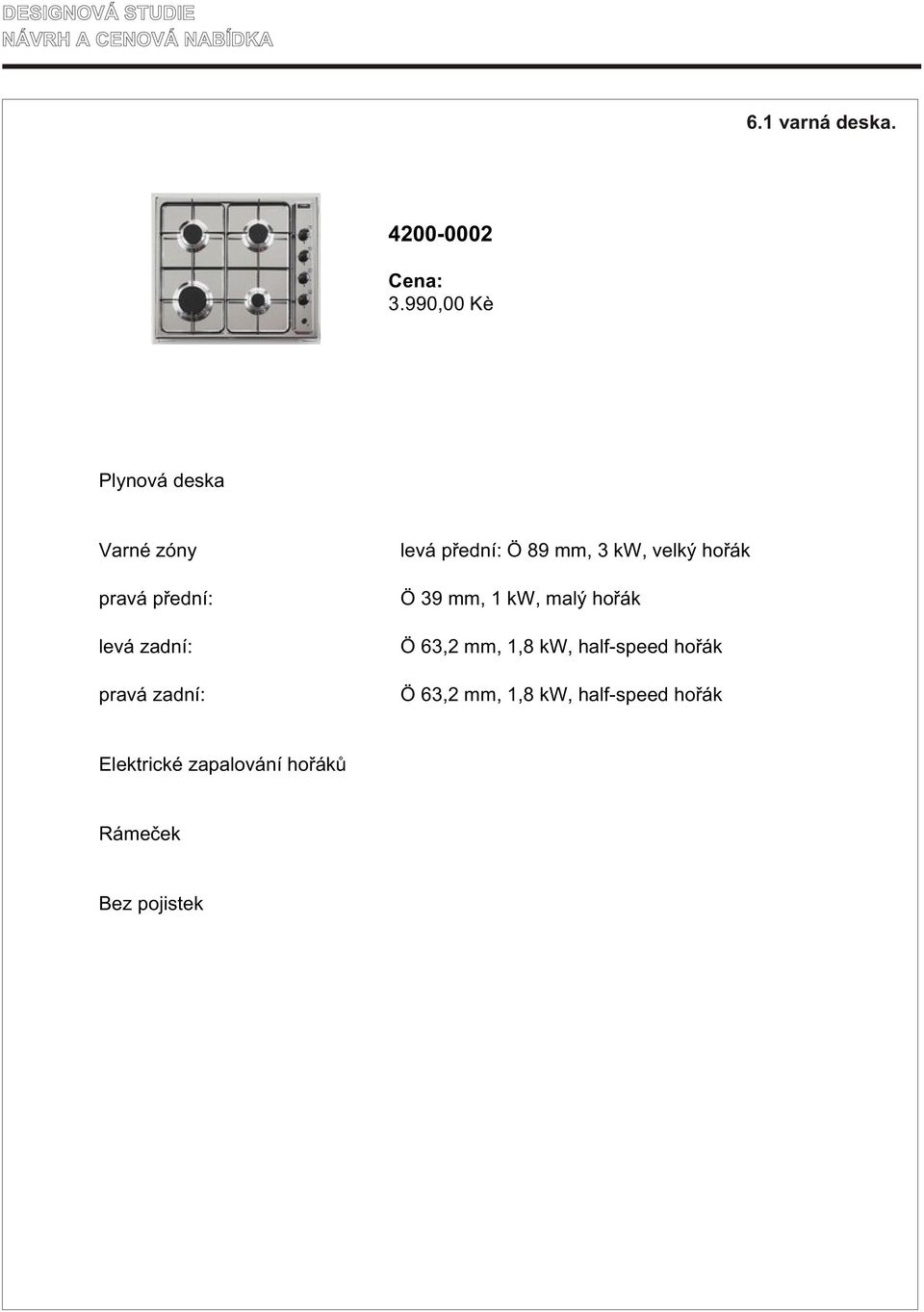

17 6.1 varná deska Cena: 3.990,00 Kè Plynová deska Varné zóny pravá pøední: levá zadní: pravá zadní: levá pøední: Ö 89 mm, 3 kw, velký hoøák Ö 39 mm, 1 kw, malý hoøák Ö 63,2 mm, 1,8 kw, half-speed hoøák Ö 63,2 mm, 1,8 kw, half-speed hoøák Elektrické zapalování hoøákù Rámeèek Bez pojistek

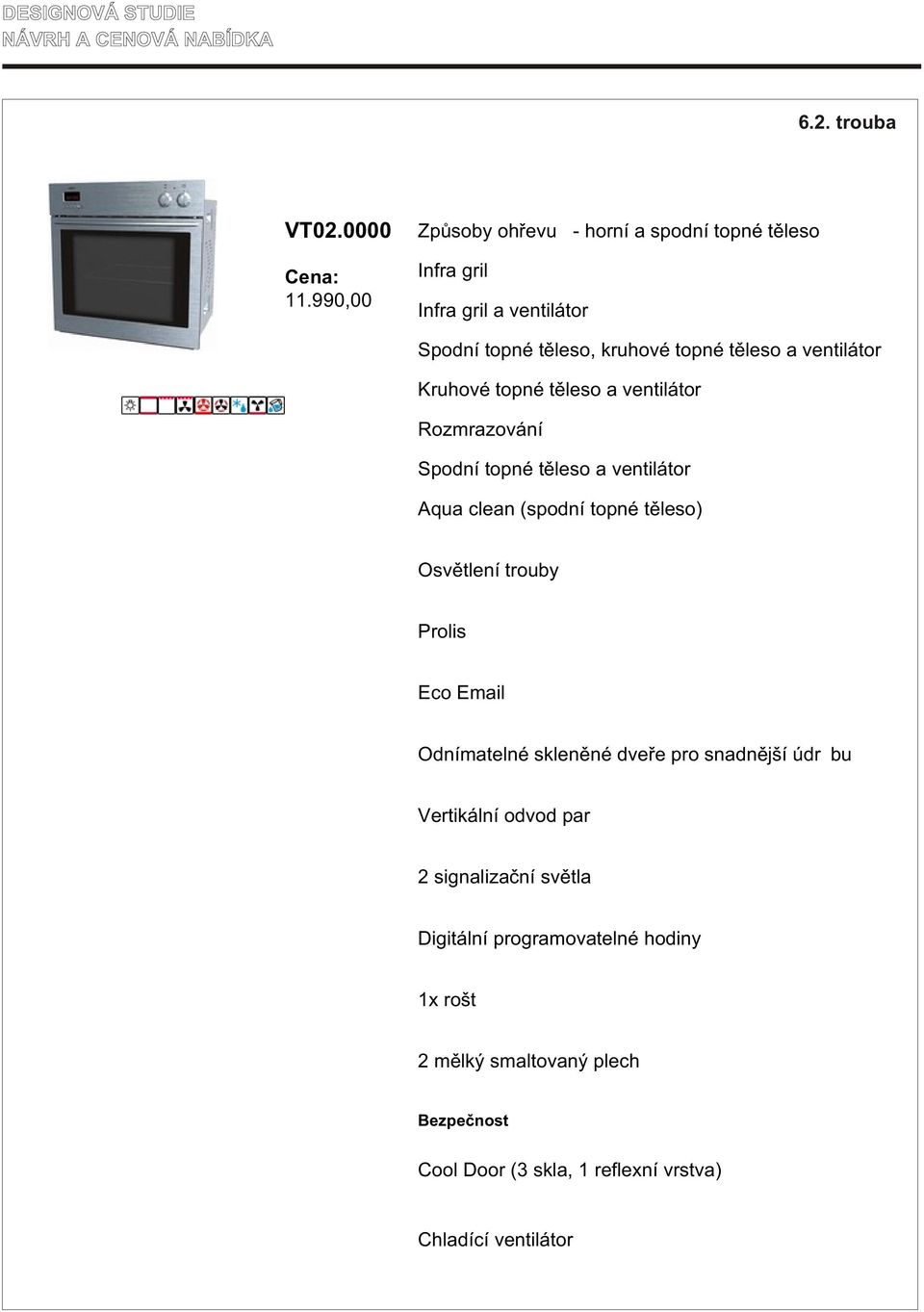

18 6.2. trouba VT Cena: ,00 Zpùsoby ohøevu - horní a spodní topné tìleso Infra gril Infra gril a ventilátor Spodní topné tìleso, kruhové topné tìleso a ventilátor Kruhové topné tìleso a ventilátor Rozmrazování Spodní topné tìleso a ventilátor Aqua clean (spodní topné tìleso) Osvìtlení trouby Prolis Eco Odnímatelné sklenìné dveøe pro snadnìjší údržbu Vertikální odvod par 2 signalizaèní svìtla Digitální programovatelné hodiny 1x rošt 2 mìlký smaltovaný plech Bezpeènost Cool Door (3 skla, 1 reflexní vrstva) Chladící ventilátor

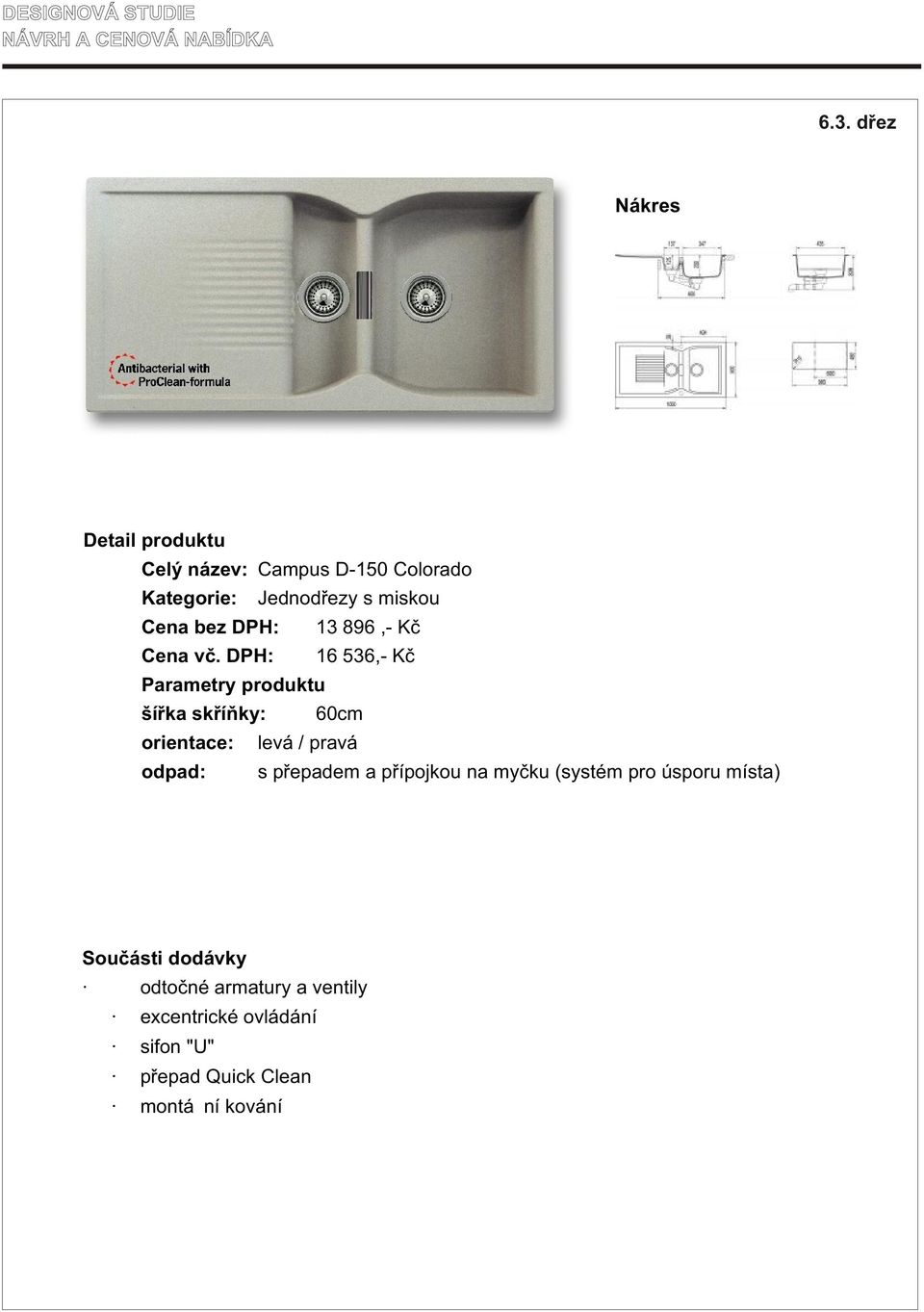

19 6.3. døez Nákres Detail produktu Celý název: Campus D-150 Colorado Kategorie: Jednodøezy s miskou Cena bez DPH: ,- Kè Cena vè. DPH: ,- Kè Parametry produktu šíøka skøíòky: 60cm orientace: levá / pravá odpad: s pøepadem a pøípojkou na myèku (systém pro úsporu místa) Souèásti dodávky odtoèné armatury a ventily excentrické ovládání sifon "U" pøepad Quick Clean montážní kování

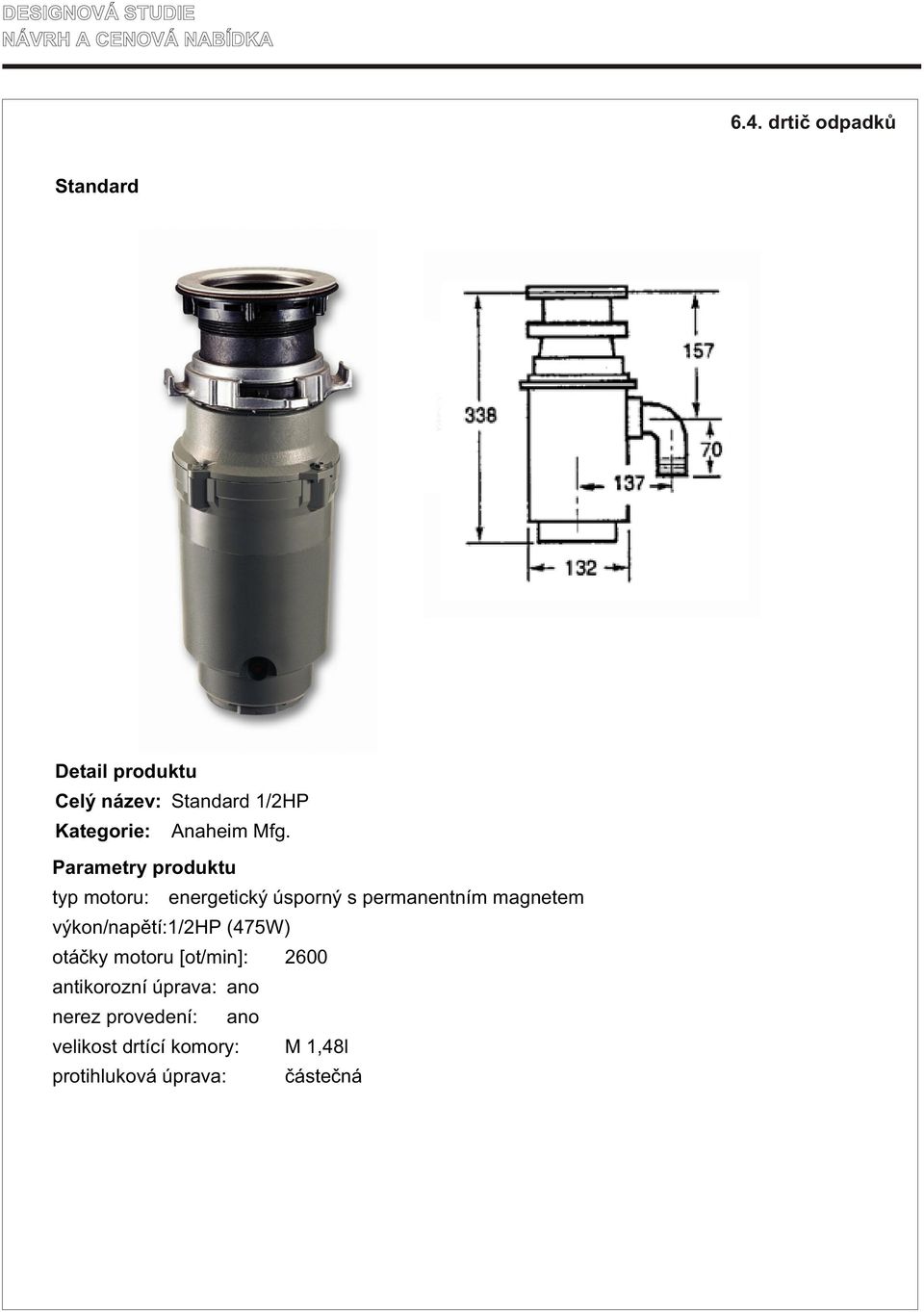

20 6.4. drtiè odpadkù Standard Detail produktu Celý název: Standard 1/2HP Kategorie: Anaheim Mfg. Parametry produktu typ motoru: energetický úsporný s permanentním magnetem výkon/napìtí:1/2hp (475W) otáèky motoru [ot/min]: 2600 antikorozní úprava: nerez provedení: velikost drtící komory: M 1,48l protihluková úprava: èásteèná

21 6.5. myèka nádobí ADG 7665 EAN kód Typ vestavná Kategorie šíøka 60 cm Kapacita sad nádobí 12 Vlastnosti Energetická tøída A Úèinnost mytí A Úèinnost sušení A Spotøeba energie 1,05 kwh Spotøeba vody 16 l Hluènost 48 db Poèet mycích ramen 3 Systém sušení statický Referenèní program eco/normál 50 C Trvání referenèního programu 195 min Ovládání - programy Poèet programù 5 Poèet teplot 4 Studené pøedmytí Rychlé 40 C Eco 50 C Intenzivní Anti-bacteria -program Odložené mytí 3 / 6 / 9 h Displej LED Zvuková signalizace na konci cyklu Výbava Multi-tablet Indikátor lešticího prostøedku mechanický Indikátor soli elektronický Poèet držákù ve spodním koši 4 Poèet držákù v horním koši 2 Nastavitelná výška horního koše Košík na pøíbor v dolním koši Vlnkový držák sklenic Aquasafe Samovyvažovací dvíøka Filtr Autoclean Úprava vody Nastavitelné nožièky Technické údaje Rozmìry (v x š x h) 820 x 597 x 555 mm Rozmìry s obalem (v x š x h) 845 x 640 x 660 mm Hmotnost 50 kg Hmotnost s obalem 51,85 kg Napìtí V Frekvence 50 Hz Proudová pojistka 10 A Pøipojovací vodovodní ventil 3/4" Max. teplota pøivádìné vody 60 C Délka pøívodní hadice 150 cm Výkon ohøívacího tìlesa 1,87-2,04 kw Délka odtokové hadice 160 cm

22 7.1. závìreèné ustvení Cena v cenové nabídce je stvena dohodou. Cenová nabídka se zvý hodnìnou hodinou sazbou 140 Kè/hod platí 14 dnù od pøedání designového návrhu objednateli
