1 Projektová dokumentace nábytku pro zázemí ke sportovišti a školní družinu

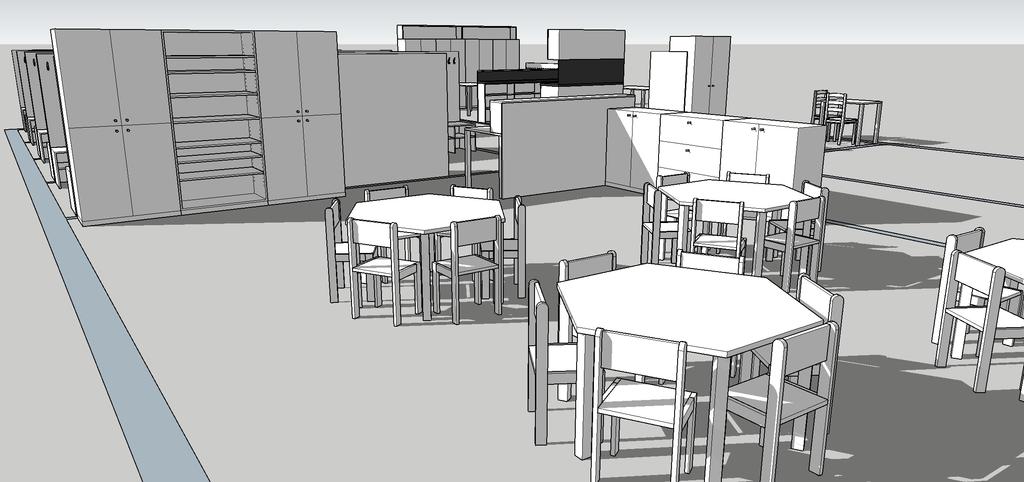

2 Půdorys 1. NP Věšák 1 Stůl Židle Stůl rozhodčí Polička na poháry Skříň 1 Stůl Kuchyňská linka Polička na poháry Skříň 1 Skříň 1 Stůl Skříň 5 Skříň Lavice s věšákem 1 Barový pult Věšák 2 Lavice s věšákem 1 Lavice s věšákem 1 Kontejner se zásuvkami Skříň 4 Skříň se zásuvkami Skříň Lavice s věšákem 1 Pracovní stůl Lavička s věšákem 3 Lavice s věšákem 2 Lavice s věšákem 2 Lavice s věšákem 2 Lavice s věšákem 2 Skříň 2 Regál 1 Skříň 2 Rozměry nábytku Dětský jsou stůl pouze přibližné, před zahájením Regál výroby 2 je nutné rozměry Dětská židlička Skříň 3

Kuchyňská linka 1800 mm 640 mm Kuchyňská linka včetně dřezu, baterie, kování a úchytek.

180x50x1,8 cm, dřevotříska, vysokotlaký laminát, barva černá minerální efekt sokl, dřevovláknitá deska, laminát, barva bříza spodní

zásuvkami včetně 2 polic, police nastavitelné nástěnné skříňky, laminát, barva bříza, včetně 2 polic, police nastavitelné dřez,

3 Kuchyňská linka 1800 mm 640 mm Kuchyňská linka včetně dřezu, baterie, kování a úchytek. pracovní deska180x62x3,8 cm, dřevotříska, vysokotlaký laminát, barva černá minerální efekt nástěnný panel - pracovní deska, 180x50x1,8 cm, dřevotříska, vysokotlaký laminát, barva černá minerální efekt sokl, dřevovláknitá deska, laminát, barva bříza spodní skříňky, laminát, barva bříza, včetně nastavitelných ocelových noh súchytkami pro sokl, prostřední skříňka včetně 2 polic, skříňka se zásuvkami včetně 2 polic, police nastavitelné nástěnné skříňky, laminát, barva bříza, včetně 2 polic, police nastavitelné dřez, 50x50x18 cm, včetně sifonu a odtoku, nerez ocel páková baterie 22x38 cm, nerez ocel úchytka, dl. 33 cm, nerezavějící ocel 388 mm 600 mm 600 mm 600 mm 500 mm 600 mm 2008 mm 620 mm 602 mm 70 mm 800 mm

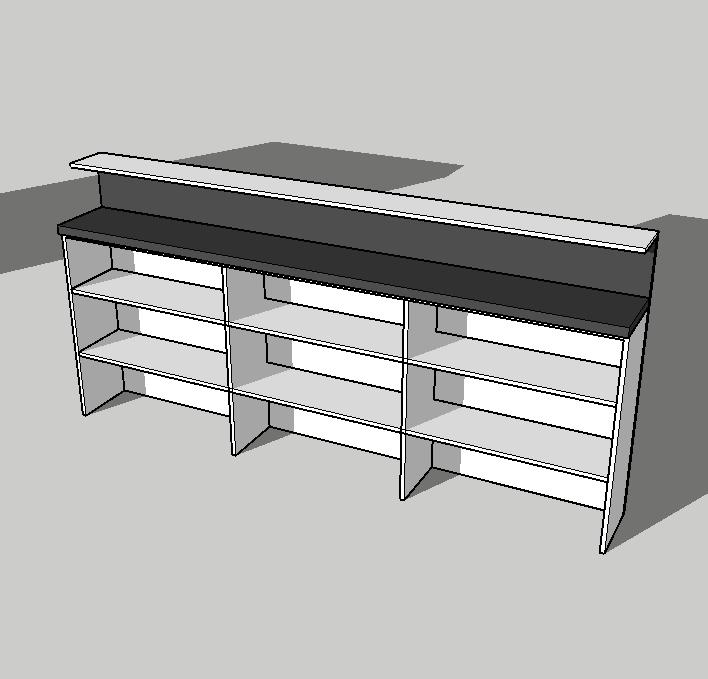

Barový pult 2400 mm pracovní deska 240x32x3,8 cm, dřevotříska, vysokotlaký laminát, barva černá minerální efekt nástěnný panel - pracovní deska, 240x22x1,8 cm,

4 Barový pult 2400 mm pracovní deska 240x32x3,8 cm, dřevotříska, vysokotlaký laminát, barva černá minerální efekt nástěnný panel - pracovní deska, 240x22x1,8 cm, dřevotříska, vysokotlaký laminát, barva černá minerální efekt konstrukce barového pultu laminát, barva bříza 320 mm 200 mm 2400 mm 220 mm 870 mm 1146 mm 300 mm

Skříň 1 900 mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli a 5 polic,

5 Skříň mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli a 5 polic, prostřední police napevno, 4 police nastavitelné sokl, dřevovláknitá deska, laminát, barva bříza 900 mm 50 mm 1850 mm 1850 mm

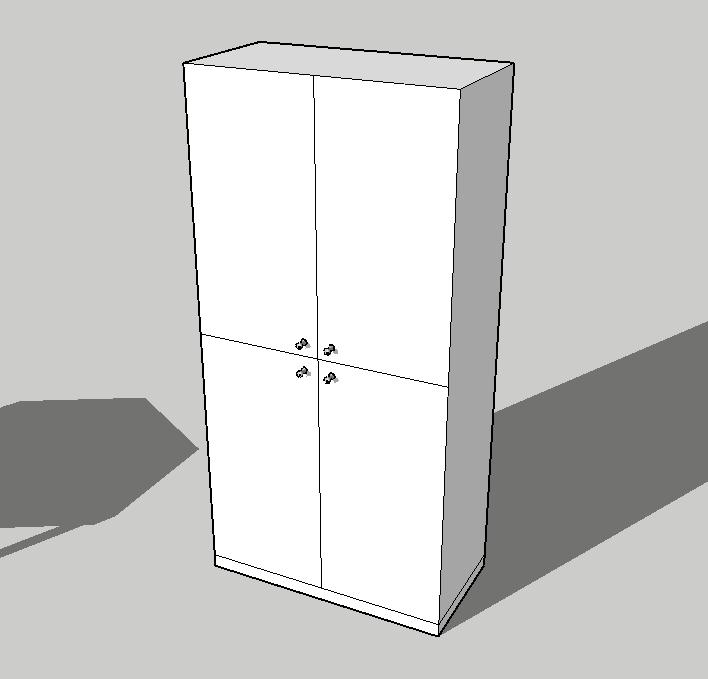

Skříň 2 900 mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli a 5 polic, prostřední

6 Skříň mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli a 5 polic, prostřední police napevno, 4 police nastavitelné sokl, dřevovláknitá deska, laminát, barva bříza 900 mm 1850 mm 50 mm 900 mm 900 mm 1850 mm

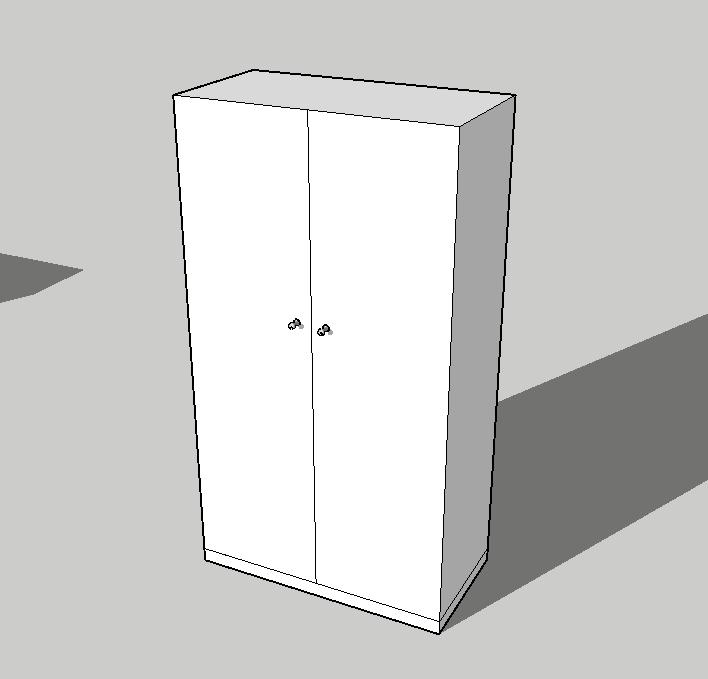

Skříň 3 900 mm konstrukce skříně laminát, barva bříza, včetně kování, zámku, úchytek z nerezové oceli a 5 polic,

7 Skříň mm konstrukce skříně laminát, barva bříza, včetně kování, zámku, úchytek z nerezové oceli a 5 polic, prostřední police napevno, 4 police nastavitelné sokl, dřevovláknitá deska, laminát, barva bříza 900 mm 1650 mm 1650 mm 50 mm

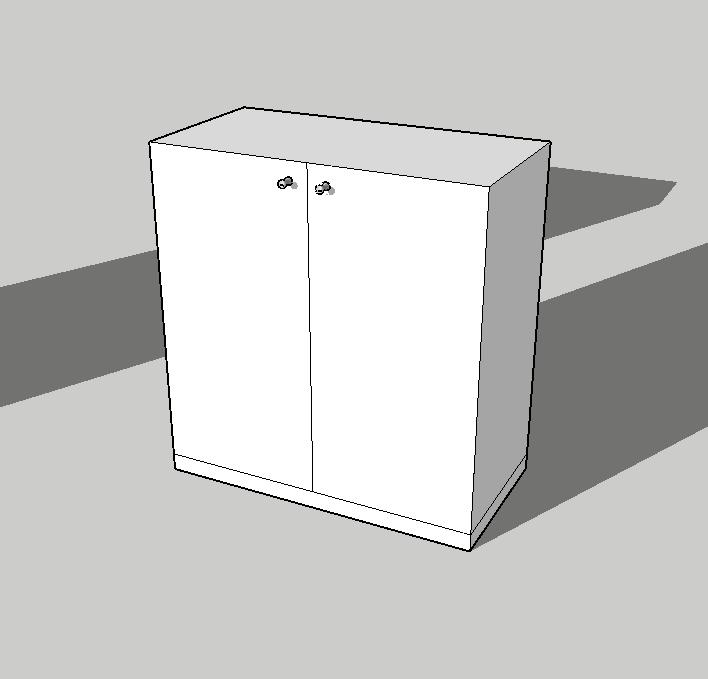

Skříň 4 900 mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové

8 Skříň mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli a 3 nastavitelných polic sokl, dřevovláknitá deska, laminát, barva bříza 50 mm 950 mm 950 mm

Skříň 5 900 mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli, šatní tyče, zámků a 2

9 Skříň mm konstrukce skříně laminát, barva bříza, včetně kování, úchytek z nerezové oceli, šatní tyče, zámků a 2 polic dvířka samostatně uzamykatelná sokl, dřevovláknitá deska, laminát, barva bříza 600 mm 600 mm 1850 mm 50 mm 1850 mm

10 Skříň se zásuvkami 900 mm konstrukce skříně laminát, barva bříza, včetně kování a úchytek z nerezové oceli sokl, dřevovláknitá deska, laminát, barva bříza 950 mm 50 mm 300 mm 900 mm

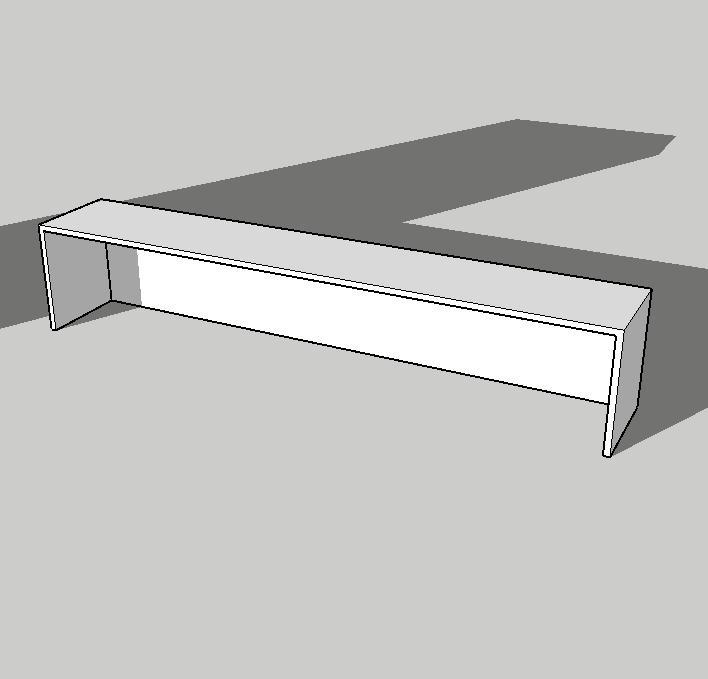

11 Polička na poháry konstrukce poličky laminát, barva bříza 1800 mm 300 mm 300 mm 1800 mm 350 mm 350 mm

Regál 1 900 mm konstrukce regálu laminát, barva bříza, včetně 7 polic, prostřední police napevno, 6

12 Regál mm konstrukce regálu laminát, barva bříza, včetně 7 polic, prostřední police napevno, 6 polic nastavitelných sokl, dřevovláknitá deska, laminát, barva bříza 900 mm 1850 mm 1850 mm Pevná police 50 mm

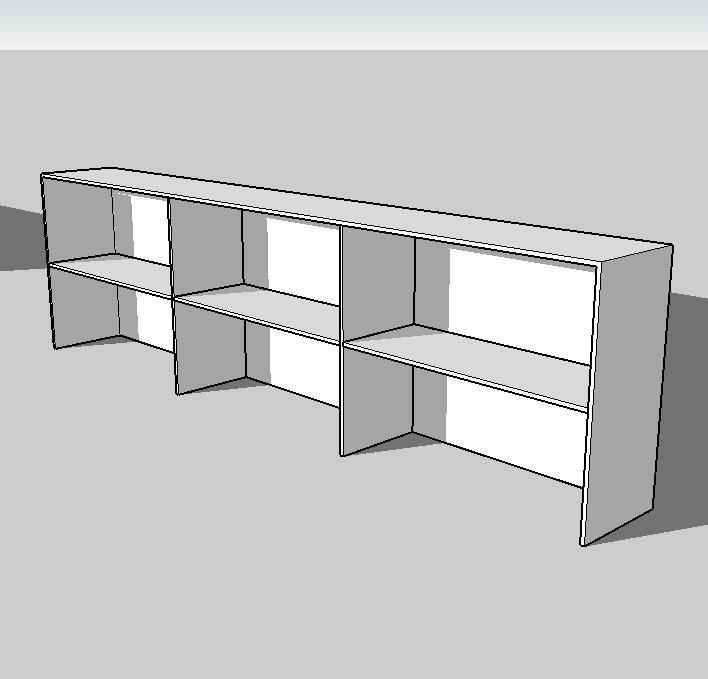

13 Regál 2 konstrukce regálu laminát, barva bříza, včetně 2 dělících přepážek a 3 polic, vše napevno 3600 mm 1000 mm 500 mm 1000 mm

14 Kontejner se zásuvkami konstrukce laminát, barva bříza, včetně kování, úchytek z nerezové oceli a 4 zásuvek, všechny zásuvky uzamykatelné 550 mm 550 mm 500 mm 500 mm

Pracovní stůl 2000 mm konstrukce se skládá ze

lak 800 mm 800 mm 818 mm 250 mm 600 mm 800 mm

15 Pracovní stůl 2000 mm konstrukce se skládá ze dvou stolů, stůl 80x60x74 cm a stůl 200x80x74 cm deska, laminát, barva bříza, hrany ABS v barvě desky nohy z masivu (borovice), akryl. lak 800 mm 800 mm 818 mm 250 mm 600 mm 800 mm 800 mm 250 mm 740 mm 1100 mm 740 mm 360 mm 600 mm 1400 mm

16 Dětský stůl 600 mm deska laminát, barva bříza, hrany ABS v barvě desky nohy z masivu (borovice), akryl. lak 600 mm 1200 mm

17 Stůl - rozhodčí 600 mm deska laminát, barva bříza, hrany ABS v barvě desky nohy z masivu (borovice), akryl. lak 800 mm 800 mm 600 mm 740 mm 740 mm

18 Stůl 1200 mm deska laminát, barva bříza, hrany ABS v barvě desky nohy z masivu (borovice), akryl. lak 800 mm 800 mm 1200 mm 740 mm 740 mm

19 Židle konstrukce z masivu (borovice) akryl. lak, výška sedáku 44 cm, sedák cca 41x38 cm 440 mm

20 Dětská židle konstrukce z masivu (borovice) akryl. lak, výška sedáku 34 cm 340 mm

21 Věšák 1 konstrukce věšáku laminát, barva bříza, včetně háčků 3000 mm 100 mm 3000 mm 1200 mm

22 Věšák 2 konstrukce věšáku laminát, barva bříza, včetně háčků 800 mm 800 mm 100 mm 1200 mm

23 Lavice s věšákem 1 konstrukce laminát, barva bříza, včetně háčků, poličky v botníku nastavitelné, výška sezení 45 cm 6000 mm 500 mm 6000 mm 1600 mm 400 mm 518 mm 100 mm

24 Lavice s věšákem 2 konstrukce laminát, barva bříza, včetně háčků, poličky v botníku nastavitelné, výška sezení 45 cm 4400 mm 500 mm 518 mm 4400 mm 100 mm 1600 mm 400 mm

25 Lavice s věšákem 3 konstrukce laminát, barva bříza, včetně háčků, poličky v botníku nastavitelné, výška sezení 38 cm 400 mm 6000 mm 418 mm 6000 mm 100 mm 380 mm 1600 mm 400 mm
