1 NÁBYTEK - ROZKRES - nacenění

MATERIÁLY: KOMBINACE SVĚTLÉ PLOCHY : LTD EGGER U 216 ST 9 BÉŽOVÁ CAME DŘEVODEKOR : 1) DÝHA A MASIV

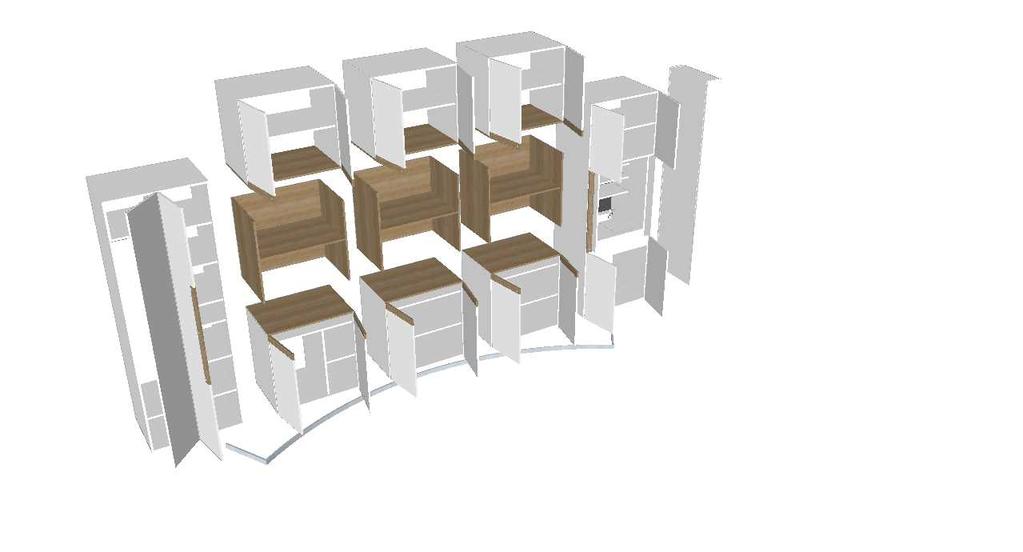

2 1 VYSOKÉ SKŘÍNĚ POPIS ZADÁNÍ: 2 NÍZKÁ SESTAVA SKŘÍNĚK 1 VYSOKÁ SESTAVA 2 NÍZKÁ SESTAVA 3 JEDNACÍ STŮL 4 NÁSTĚNKA 5 PRACOVNÍ STŮL R PRACOVNÍ STŮL 4 NÁSTĚNKA 4 NÁSTĚNKA 3 JEDNACÍ STŮL MATERIÁLY: KOMBINACE SVĚTLÉ PLOCHY : LTD EGGER U 216 ST 9 BÉŽOVÁ CAME DŘEVODEKOR : 1) DÝHA A MASIV DUB MOŘENÝ K BARVĚ DVEŘÍ DO MÍSTNOSTI 2) LTD H 1151 ST 10 DUB ARIZONA HNĚDÝ DEKOR BUDE DOLADĚN PŘED OBJEDNÁNÍM!

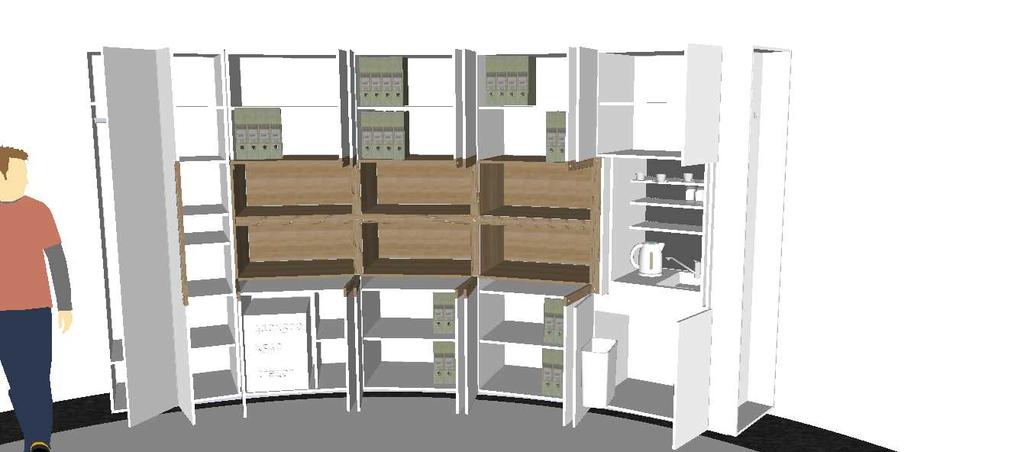

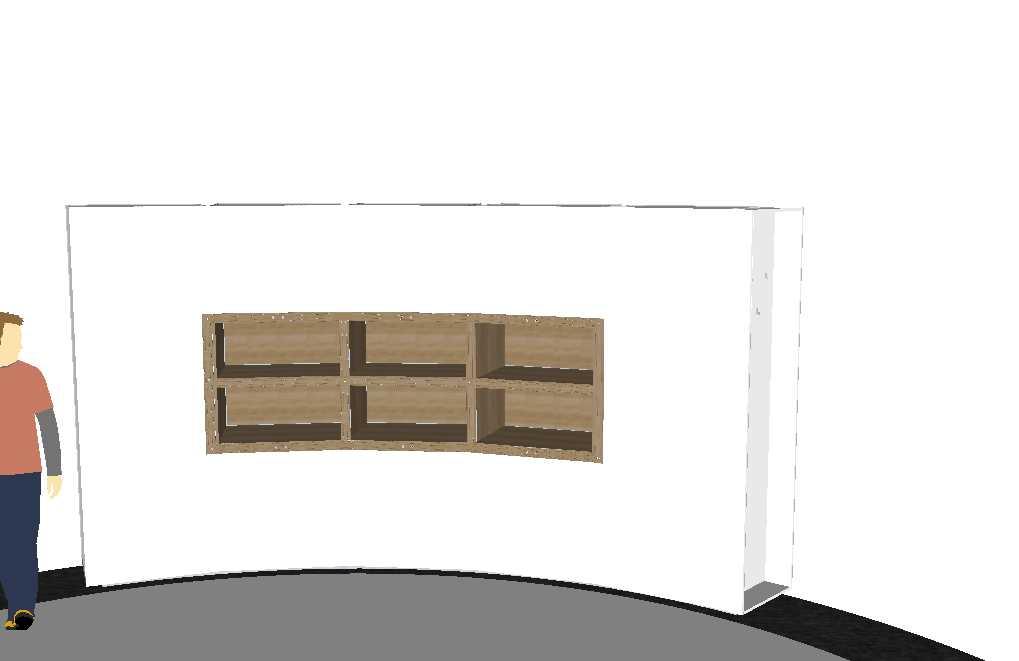

3 1 VYSOKÁ SESTAVA

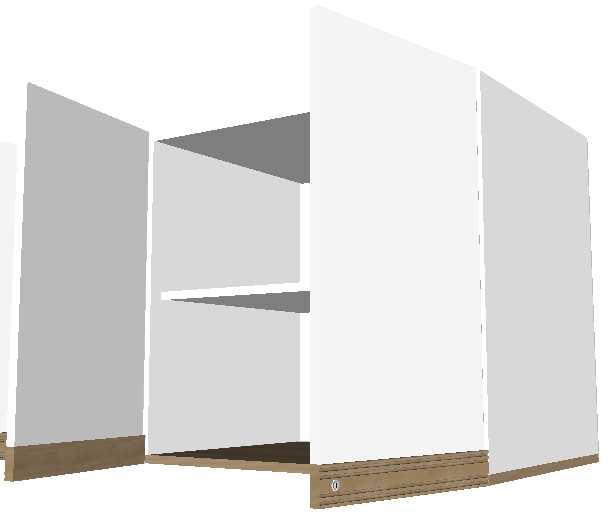

4 VĚŠÁKY NÁVŠTĚVY 6 ks DVEŘE S PŘESAHEM OTEVÍRÁNÍ zámek průměr 24/22 mm masivní DUBOVÁ lišta se zámkem 1 VYSOKÁ SESTAVA

5 požadavek na zamykání sestavy : 1 bez zámků šatní s. dřezová skříň NS NS NS otevíravé zasouvací dveře nábytkové zámky např. dělení plochy boku šatní stěny NS - nastavitelná police středový prvek - police dřevodekor s masivními profilovanými prvky se zámky šíře prvku 60 mm 1 VYSOKÁ SESTAVA

300 800 800 800 800 800 180 NS NS 333 333 šanony 764 764 764 764 šanony v zádech skříňky se dřezem větrací mřížka - odvod vlhkosti a par šanony šanony šanony šanony 660

pdf 2 ks úchytek šatní tyč 1628 NS NS 176 350 392 88 764 300 300 586 880 2350 poličky na keramiku dřez 373 NS 300 373 NS 678 470 276 764 šanony 624 760 50 šanony šanony

6 NS NS šanony šanony v zádech skříňky se dřezem větrací mřížka - odvod vlhkosti a par šanony šanony šanony šanony 660 prostor pro zasunutí dveří hettich - kování pro otevíravé zasouvací dveře HETTICH KA ks úchytek šatní tyč 1628 NS NS poličky na keramiku dřez 373 NS NS šanony šanony šanony šanony dřezová s odpad.košem trezor - rozměry : šířka 410 mm, hloubka 500 mm výška 540 mm podpěry nastavitelných polic : požadavek na podpěry s pojistnými čepy - zinkový odlitek niklovaný sokl - do oblouku 1 VYSOKÁ SESTAVA

DŘEZ : Teka Universal E Materiál : NEREZOVÝ JEDNODŘEZ. Síla plechu dřezu 0,7mm. Vysoce kvalitní chromniklová ocel je odolná vůči korozi i po porušení povrchu dřezu a vůči vysokým teplotám.

Příslušenství : sifon 1½" (60mm) s odbočkou na myčku instalační úchytky na uchycení do kuchyňské desky těsnění dřezu.

7 DŘEZ : Teka Universal E Materiál : NEREZOVÝ JEDNODŘEZ. Síla plechu dřezu 0,7mm. Vysoce kvalitní chromniklová ocel je odolná vůči korozi i po porušení povrchu dřezu a vůči vysokým teplotám. Povrch nerezi zabraňuje usazování bakterií, lehce se čistí a je plně recyklovatelný. Příslušenství : sifon 1½" (60mm) s odbočkou na myčku instalační úchytky na uchycení do kuchyňské desky těsnění dřezu. Parametry produktu Materiál nerezový Barva nerez hladký Rozměry Šířka 28 cm Hloubka 15 cm VODOVODNÍ BATERIE : Franke FB chrom provedení: chrom Baterie: páková směšovací výška baterie 175 mm otočná o 360 keramická kartuš ODPADKOVÝ KOŠ DO SKŘÍŇKY : Série Compact-Box 15 Druh výrobku Kbelík Provedení Odpadkový koš Oblast využití Interiér Využití Likvidace Vhodné pro prostory Kuchyně Použití Vestavba Vhodné pro Spodní skříňka 40 cm Objem 15 l počet nádob na odpad 1 Výška 36,5 cm Šířka 31 cm Průměr 29 cm Materiál Ocelový plech, Plast Základní barva Bílá Provedení vnitřního koše Plast Vlastnosti Vyjímatelný vnitřní koš s úchytem EAN Info Typ: tlaková Připojení: hadičky 35 cm Chrom lesklý, vysoce odolný povrch, snadný na údržbu. 1 VYSOKÁ SESTAVA

zasouvací dveře vyrobíte pomocí kování Hettich KA 5740.

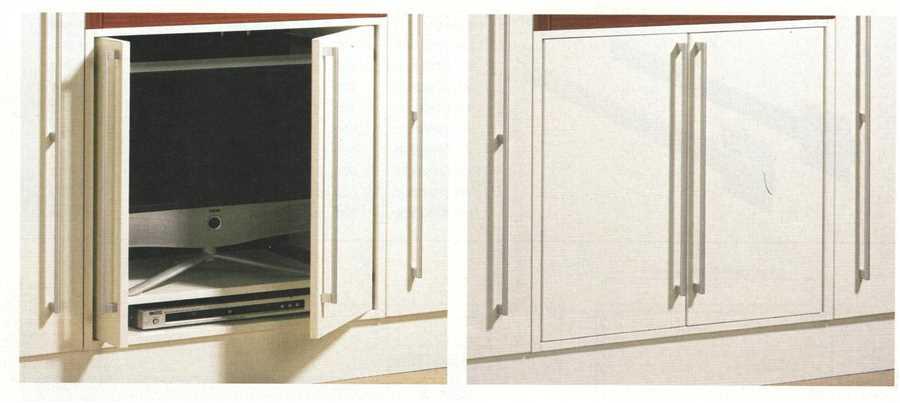

8 VĚŠÁKY - bok vysoké sestavy 7 ks ÚCHYTKA - otvíravá zasouvací dvířka dřez 2 ks ÚCHYTKA - pracovní stůl - zásuvky a skříňka 6 ks Kování pro otvíravá a zasouvací dvířka Otvíravé zasouvací dveře vyrobíte pomocí kování Hettich KA Dveře se po otevření jednoduše zasunou podél boků do korpusu a přitom mají velmi komfortní chod. celkem : 15 ks + 5 rezerva 20 ks 1 VYSOKÁ SESTAVA

600 600 600 760 820 2350 660 880 150 120 303 720 290 2300 760 303 333 539 88 392 368 2350 300 šanon šanon 1628 333 2300 2350 dřez šanon ŘEZ 1 M 1:25 572 ŘEZ 2 M 1:25 šanon ŘEZ 3 M 1:25 300 odpadkový

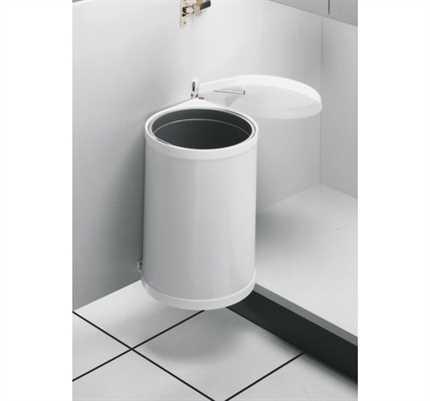

9 šanon šanon dřez šanon ŘEZ 1 M 1: ŘEZ 2 M 1:25 šanon ŘEZ 3 M 1: odpadkový koš vestavný odpadkový koš s výkyvnou mechanikou minimální vestavné rozměry š = 260 mm,hl. 240 mm v = 300 mm nádoba, víko, výklopná mechanika: bílý plast 3 řez 2 řez 1 dřez 3 řez 2 řez 1 řez 1 VYSOKÁ SESTAVA

KRYCÍ DESKA VÝSEČ DĚLENÍ NA TŘETINY upřesnění

police masivní části dvířek s drážkami - dekorace

10 KRYCÍ DESKA VÝSEČ DĚLENÍ NA TŘETINY upřesnění před výrobou umístit BEDNY MATURITY rozměr : výška 633 mm šířka 763 mm hloubka celková - skříňka 425 mm nastav.police masivní části dvířek s drážkami - dekorace a umístění zámků VŠECHNY SKŘÍŇKY V SESTAVĚ UZAMYKATELNÉ nastavitelné police 2 NÍZKÁ SESTAVA

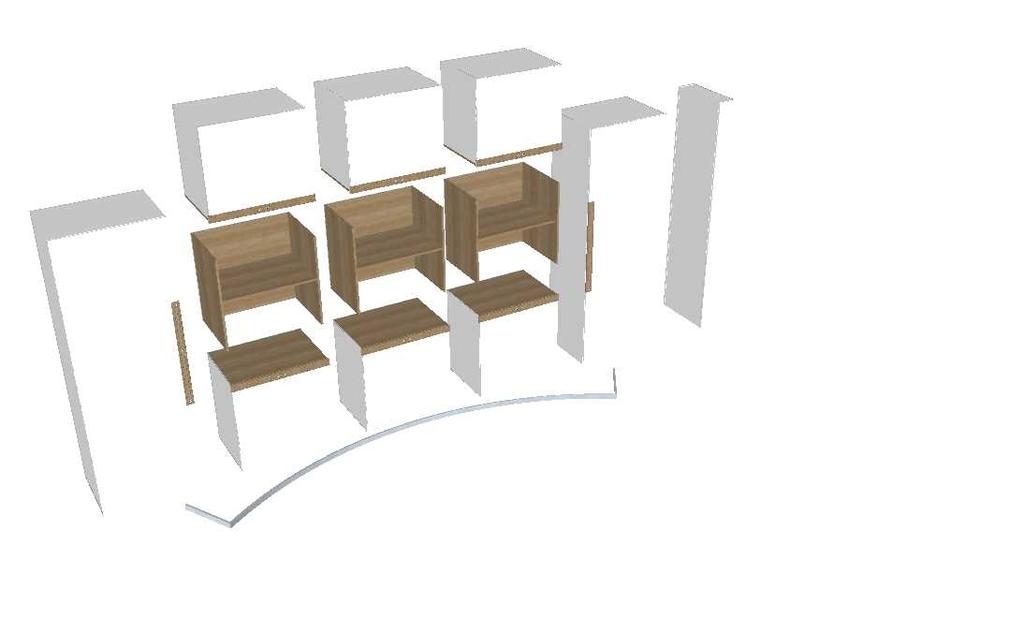

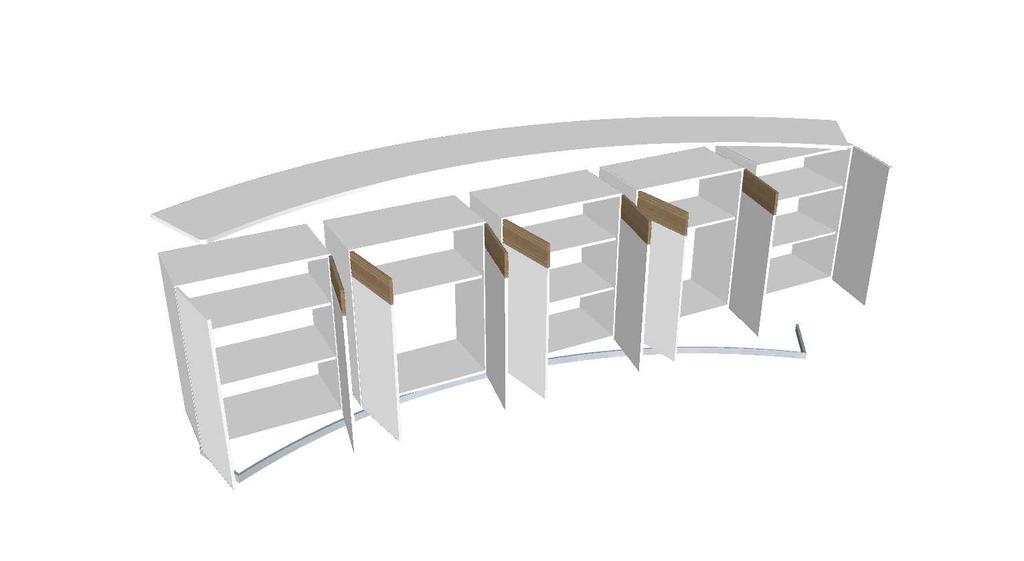

11 R4000 R3650 NÁBYTEK ROZSTŘEL 2 NÍZKÁ SESTAVA

12 NS - nastavitelná police 1015 NS NS 404 ŠANONY NS řez 2 M 1:20 BEDNY MATURITY ŠANONY řez 1 M 1: půdorys horní desky M 1: cca NÍZKÁ SESTAVA

4100 1065 1015 865 150 410 410 410 410 410 410 410 410 410 410 POHLED M

13 POHLED M 1: sokl ZAKULACENÝ půdorys M 1: NÍZKÁ SESTAVA

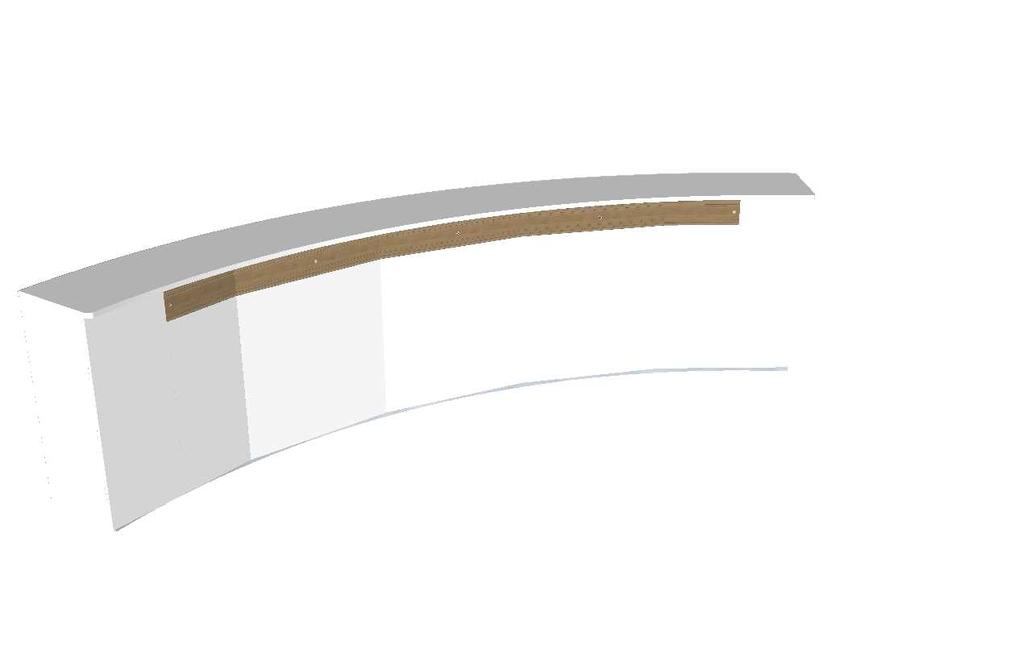

RÁM masivní dubový profilovaný mořený ke dveřím do místnosti 1350

POHLED M 1:20 masivní rám stejný rozměr jako u nízké sestavy 150

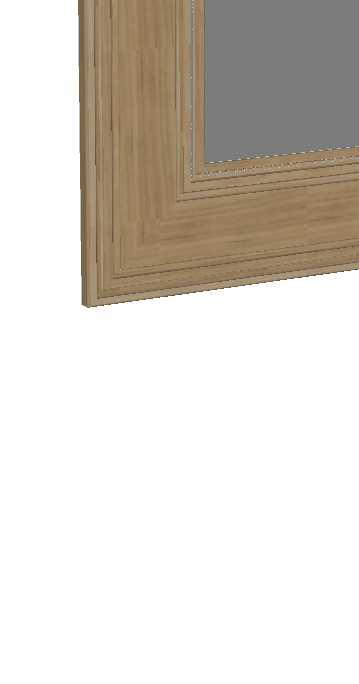

14 RÁM masivní dubový profilovaný mořený ke dveřím do místnosti NÁSTĚNKA ČALOUNĚNÁ PLOCHA ŠPENDLÍKY - UPEVŇOVÁNÍ POHLED M 1:20 masivní rám stejný rozměr jako u nízké sestavy 150 mm šíře a stejné profilování rohy na 45 4 RÁMY S NÁSTĚNKAMI 2 KUSY

NÁRYS M 1:25 2200 760 38 podnož komaxit RAL 9007 ŠEDÁ 722 1100 687 na spodní straně stolové desky vyřešit umístění elektrické zásuvky celkem 4 ks nákres /řez / řešení středu stolu : deska stolu tl.

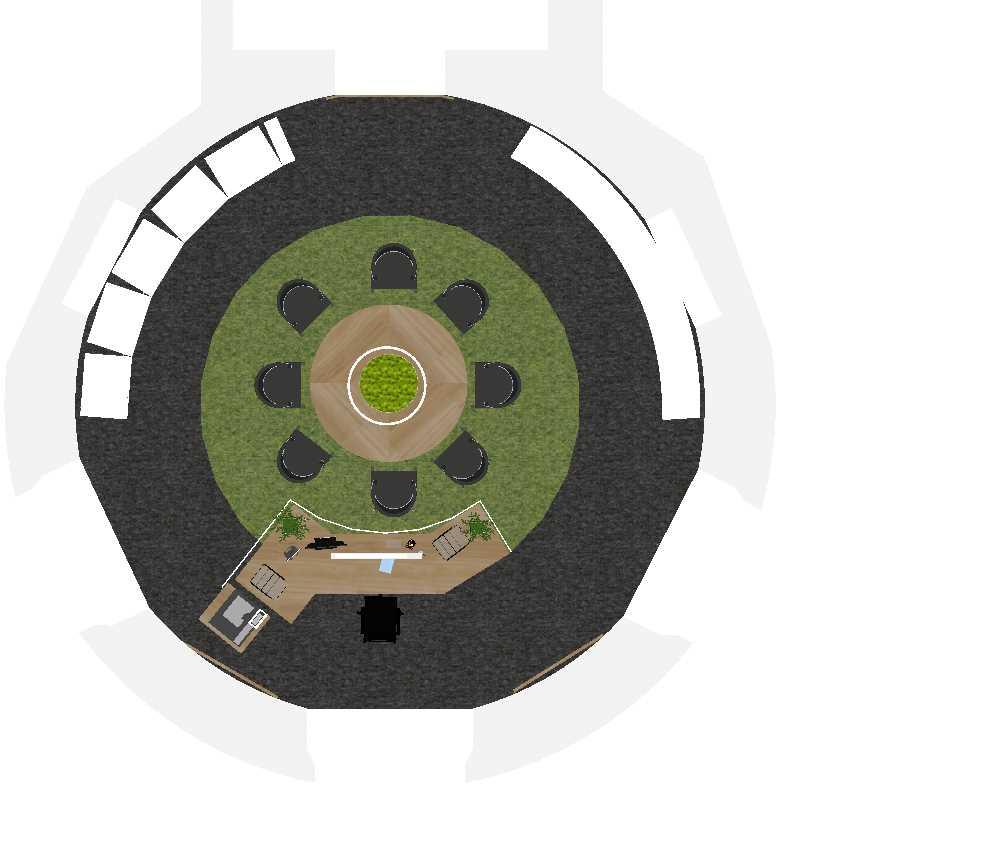

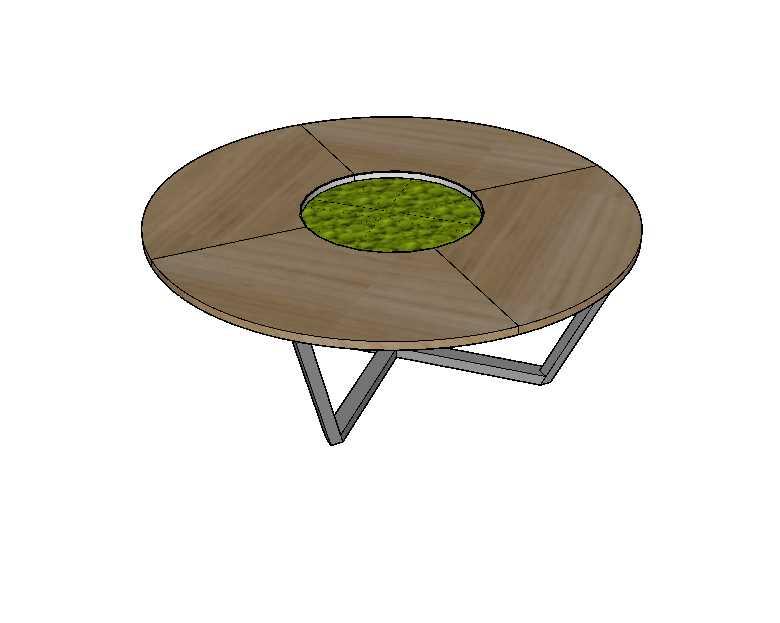

15 NÁRYS M 1: podnož komaxit RAL 9007 ŠEDÁ na spodní straně stolové desky vyřešit umístění elektrické zásuvky celkem 4 ks nákres /řez / řešení středu stolu : deska stolu tl. 38mm hrana - 0,5 hliník sololak / barva RAL pásek - kruh / vytvoří hranu pro položení skla el. zásuvka spodní strana stolové desky celkem 4 ks mech skleněná kruhová plocha tl. 4 mm 4 PŮDORYS M 1: mechová výplň středového kruhu sololak /ltd tl mm kotveno ze spodu ke stolové desce /případná výměna mechů.../ Na sololak nastřelen norský mech MATERIÁLY: podnož komaxit RAL šedá stolov á deska - 1) DÝHA DUB mořený - hladký lak /barevně přizpůsobit dveřím/ 2)LTD - EGGER H STŮL - KRUH jednání pro 8 osob

16 stávající kus 5 PRACOVNÍ STŮL

17 5 PRACOVNÍ STŮL

pohled A M 1:20 POHLED A 600 700 3517 500 1640

půdorys M 1:20 1500 1445 625 567 1399 750

18 pohled A M 1:20 POHLED A úhel 150 st. úhel 230 st. půdorys M 1: PARAVAN 426 prostor pro vedení kabeláže POHLED B 5 PRACOVNÍ STŮL

19 pohled B M 1:20 paravan 5 PRACOVNÍ STŮL

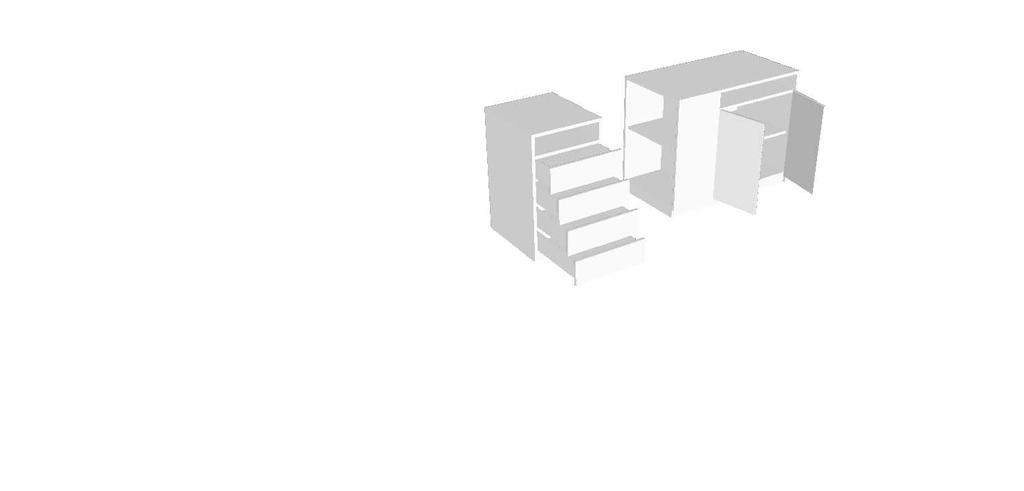

čelní pohled M 1:20 řez C 430 918 řez C 139 724 139 139 139 724 656 118

0619-18 CP4 kód zboží: 12042 Dřevěná knopka SIRO Průměr: 18 mm, Povrch:

20 čelní pohled M 1:20 řez C řez C úchytka ANKA /šanon CP4 kód zboží: Dřevěná knopka SIRO Průměr: 18 mm, Povrch: třešeň půdorysný řez CC M 1:20 6 ks 5 PRACOVNÍ STŮL - úložný prostor

21 dveře - dýha a masiv dub
