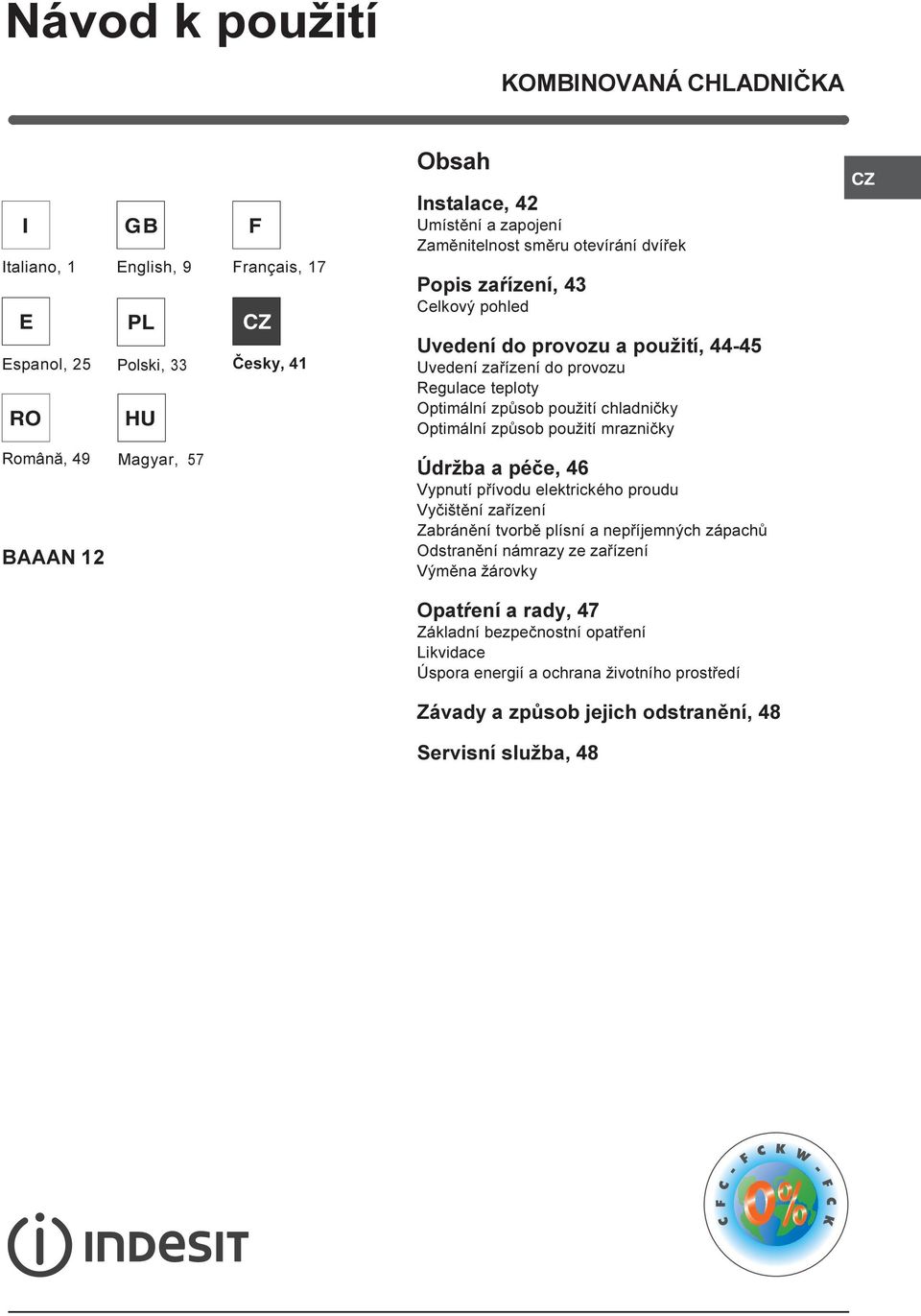

1 Návod k použití KOMBINOVANÁ CHLADNIÈKA I Italiano, 1 English, 9 Français, 17 E Espanol, 25 RO Românã, 49 BAAAN 12 GB PL Polski, 33 HU Magyar, 57 F Èesky, 41 Obsah Instalace, 42 Umístìní a zapojení Zamìnitelnost smìru otevírání dvíøek Popis zaøízení, 43 Celkový pohled Uvedení do provozu a použití, Uvedení zaøízení do provozu Regulace teploty Optimální zpùsob použití chladnièky Optimální zpùsob použití mraznièky Údržba a péèe, 46 Vypnutí pøívodu elektrického proudu Vyèištìní zaøízení Zabránìní tvorbì plísní a nepøíjemných zápachù Odstranìní námrazy ze zaøízení Výmìna žárovky Opatøení a rady, 47 Základní bezpeènostní opatøení Likvidace Úspora energií a ochrana životního prostøedí Závady a zpùsob jejich odstranìní, 48 Servisní služba, 48

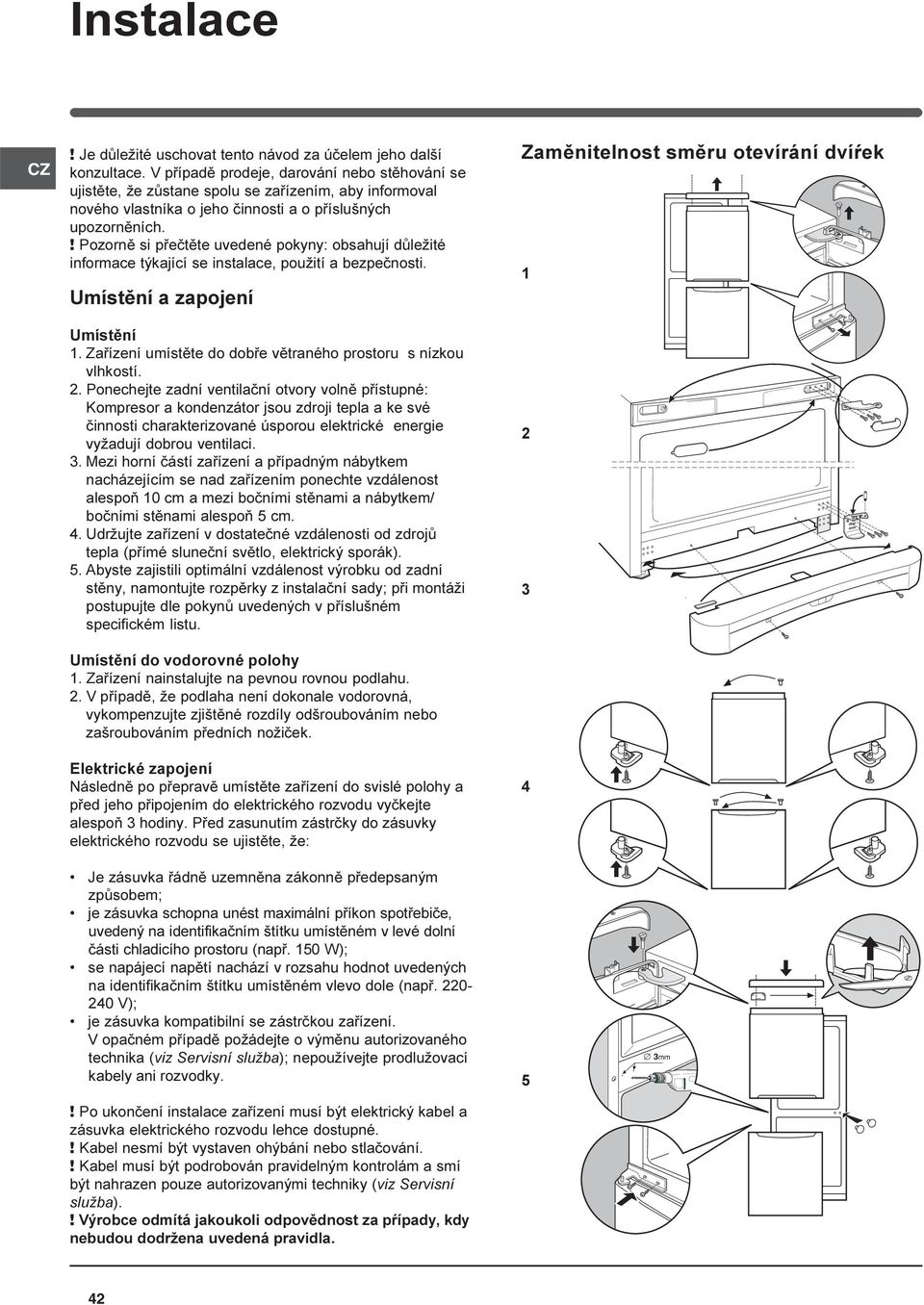

2 Instalace! Je dùležité uschovat tento návod za úèelem jeho další konzultace. V pøípadì prodeje, darování nebo stìhování se ujistìte, že zùstane spolu se zaøízením, aby informoval nového vlastníka o jeho èinnosti a o pøíslušných upozornìních.! Pozornì si pøeètìte uvedené pokyny: obsahují dùležité informace týkající se instalace, použití a bezpeènosti. Umístìní a zapojení Umístìní 1. Zaøízení umístìte do dobøe vìtraného prostoru s nízkou vlhkostí. 2. Ponechejte zadní ventilaèní otvory volnì pøístupné: Kompresor a kondenzátor jsou zdroji tepla a ke své èinnosti charakterizované úsporou elektrické energie vyžadují dobrou ventilaci. 3. Mezi horní èástí zaøízení a pøípadným nábytkem nacházejícím se nad zaøízením ponechte vzdálenost alespoò 10 cm a mezi boèními stìnami a nábytkem/ boèními stìnami alespoò 5 cm. 4. Udržujte zaøízení v dostateèné vzdálenosti od zdrojù tepla (pøímé sluneèní svìtlo, elektrický sporák). 5. Abyste zajistili optimální vzdálenost výrobku od zadní stìny, namontujte rozpìrky z instalaèní sady; pøi montáži postupujte dle pokynù uvedených v pøíslušném specifickém listu. Umístìní do vodorovné polohy 1. Zaøízení nainstalujte na pevnou rovnou podlahu. 2. V pøípadì, že podlaha není dokonale vodorovná, vykompenzujte zjištìné rozdíly odšroubováním nebo zašroubováním pøedních nožièek. Elektrické zapojení Následnì po pøepravì umístìte zaøízení do svislé polohy a pøed jeho pøipojením do elektrického rozvodu vyèkejte alespoò 3 hodiny. Pøed zasunutím zástrèky do zásuvky elektrického rozvodu se ujistìte, že: Zamìnitelnost smìru otevírání dvíøek Je zásuvka øádnì uzemnìna zákonnì pøedepsaným zpùsobem; je zásuvka schopna unést maximální pøíkon spotøebièe, uvedený na identifikaèním štítku umístìném v levé dolní èásti chladicího prostoru (napø. 150 W); se napájecí napìtí nachází v rozsahu hodnot uvedených na identifikaèním štítku umístìném vlevo dole (napø V); je zásuvka kompatibilní se zástrèkou zaøízení. V opaèném pøípadì požádejte o výmìnu autorizovaného technika (viz Servisní služba); nepoužívejte prodlužovací kabely ani rozvodky.! Po ukonèení instalace zaøízení musí být elektrický kabel a zásuvka elektrického rozvodu lehce dostupné.! Kabel nesmí být vystaven ohýbání nebo stlaèování.! Kabel musí být podrobován pravidelným kontrolám a smí být nahrazen pouze autorizovanými techniky (viz Servisní služba).! Výrobce odmítá jakoukoli odpovìdnost za pøípady, kdy nebudou dodržena uvedená pravidla. 5 3mm 42

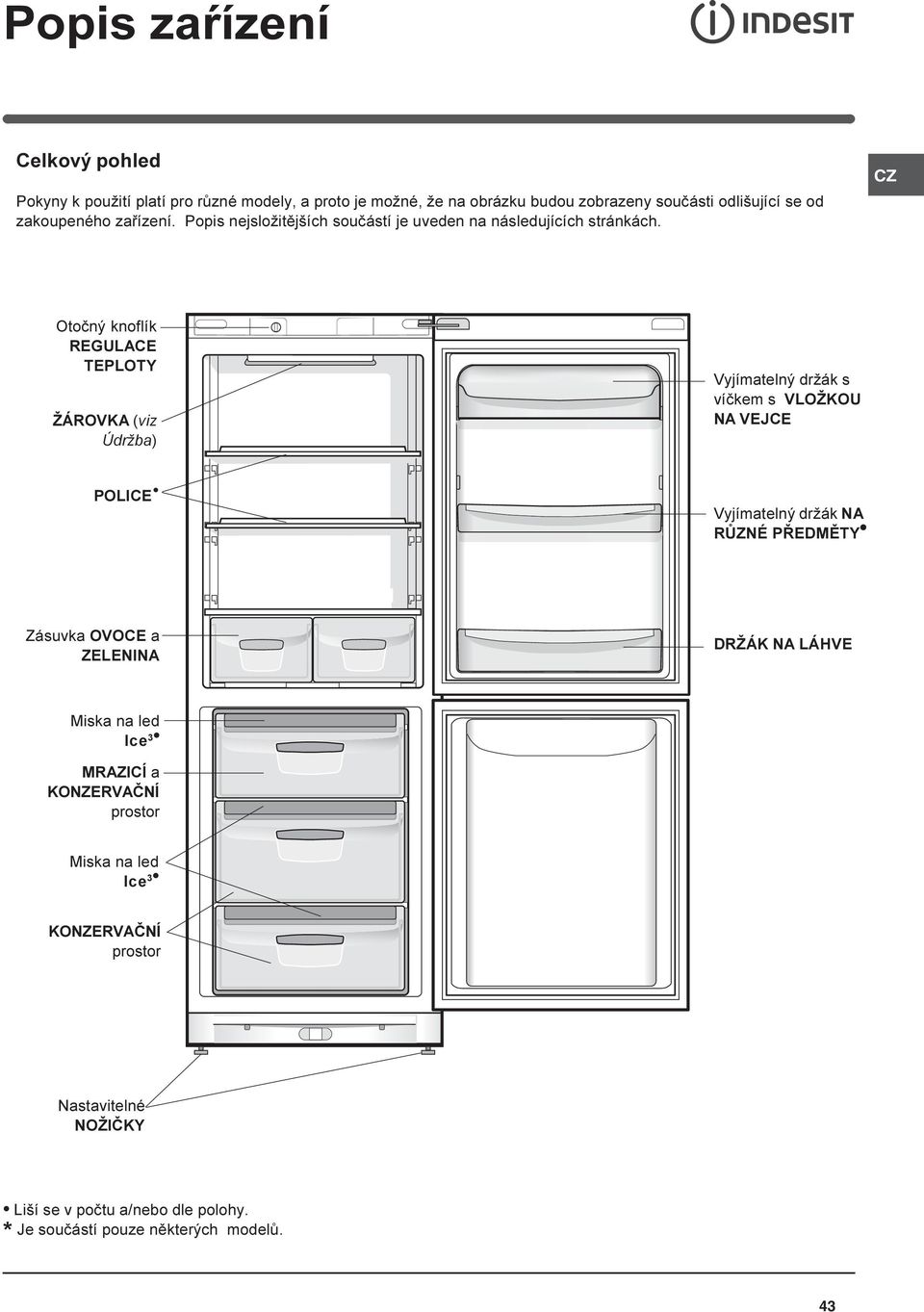

3 Popis zaøízení Celkový pohled Pokyny k použití platí pro rùzné modely, a proto je možné, že na obrázku budou zobrazeny souèásti odlišující se od zakoupeného zaøízení. Popis nejsložitìjších souèástí je uveden na následujících stránkách. Otoèný knoflík REGULACE TEPLOTY ŽÁROVKA (viz Údržba) Vyjímatelný držák s víèkem s VLOŽKOU NA VEJCE POLICE Vyjímatelný držák NA RÙZNÉ PØEDMÌTY Zásuvka OVOCE a ZELENINA DRŽÁK NA LÁHVE Miska na led Ice 3 MRAZICÍ a KONZERVAÈNÍ prostor Miska na led Ice 3 KONZERVAÈNÍ prostor Nastavitelné NOŽIÈKY Liší se v poètu a/nebo dle polohy. * Je souèástí pouze nìkterých modelù. 43

4 Uvedení do provozu a použití Uvedení zaøízení do provozu! Pøed uvedením zaøízení do provozu se øiïte pokyny pro instalaci (viz Instalace).! Pøed zapojením zaøízení dokonale vyèistìte jednotlivé prostory a pøíslušenství vlažnou vodou a bikarbonátem. 1. Zasuòte zástrèku do zásuvky a ujistìte se, že dojde k rozsvícení žárovky vnitøního osvìtlení. 2. Pøetoète otoèný knoflík REGULACE TEPLOTY do polohy odpovídající prùmìrné hodnotì. Do uplynutí nìkolika hodin bude možné vložit potraviny do chladnièky. 'UXKMtGOD 0DVRDY\þLãW Qp ryby ýhuvwypvêu\ 9D HQiMtGOD Salámy, chléb v NUDELFLþRNROiGD Ovoce a zelenina Vejce Máslo a margarín Láhve, nápoje, mléko -HKRXPtVW QtXYQLW FKODGQLþN\ Nad zásuvkami s ovocem a zeleninou Nad zásuvkami s ovocem a zeleninou Na libovolné polici Na libovolné polici V zásuvkách na ovoce a zeleninu V S tvoxãqppguåinx V S tvoxãqppguåinx V S tvoxãqppguåinx Regulace teploty Teplota uvnitø chladicího prostoru je udržována automaticky na hodnotì nastavené prostøednictvím otoèného knoflíku termostatu. = menší chlad 5 = vetší chlad Doporuèuje se nastavení støední hodnoty Spotøebiè má chladící èást umístìnou uvnitø zadní stìny chladícího dílu. Je tomu tak proto, aby byl k dispozici vìtší prostor a také kvùli lepšímu vzhledu. Bìhem èinnosti je tato stìna pokryta námrazou nebo kapkami vody, podle toho, zda kompresor pracuje èi je v pauze. Není to však dùvod k vašemu znepokojení! Chladnièka pracuje bìžným zpùsobem. Pøi nastavení otoèného knoflíku REGULACE TEPLOTY na jednu z vyšších hodnot pøi velkém množství potravin a pøi vysoké teplotì vnìjšího prostøedí mùže zaøízení pracovat nepøetržitì, èímž dochází k nadmìrné tvorbì námrazy a vysoké spotøebì elektrické energie: Tomuto problému se dá zabránit nastavením otoèného knoflíku na jednu z nižších hodnot (umožòujících provádìní automatického odstraòování námrazy ze zaøízení). police. 1 2 POLICE: plné nebo ve formì møížky. Jsou vyjímatelné a výškovì nastavitelné prostøednictvím pøíslušných vodicích drážek (viz obrázek), sloužících k zasunutí prostorných nádob nebo potravin. Nastavení výšky nevyžaduje úplné vytažení Optimální zpùsob použití chladnièky Prostøednictvím otoèného knoflíku REGULACE TEPLOTY (viz Popis) nastavte požadovanou teplotu. Vkládejte dovnitø pouze chladná nebo vlažná jídla, ne však teplá (viz Opatøení a rady). Pamatujte, že vaøené potraviny si udržují své vlastnosti kratší dobu než syrové. Nevkládejte dovnitø tekutiny v otevøených nádobách: zpùsobily by zvýšení vlhkosti s následnou tvorbou kondenzátu. U zaøízení se statickými chladicími systémy se vzduch pohybuje pøirozeným zpùsobem: chladnìjší má tendenci klesat, protože je tìžší. Uvádíme pøíklad správného umístìní potravin: 44

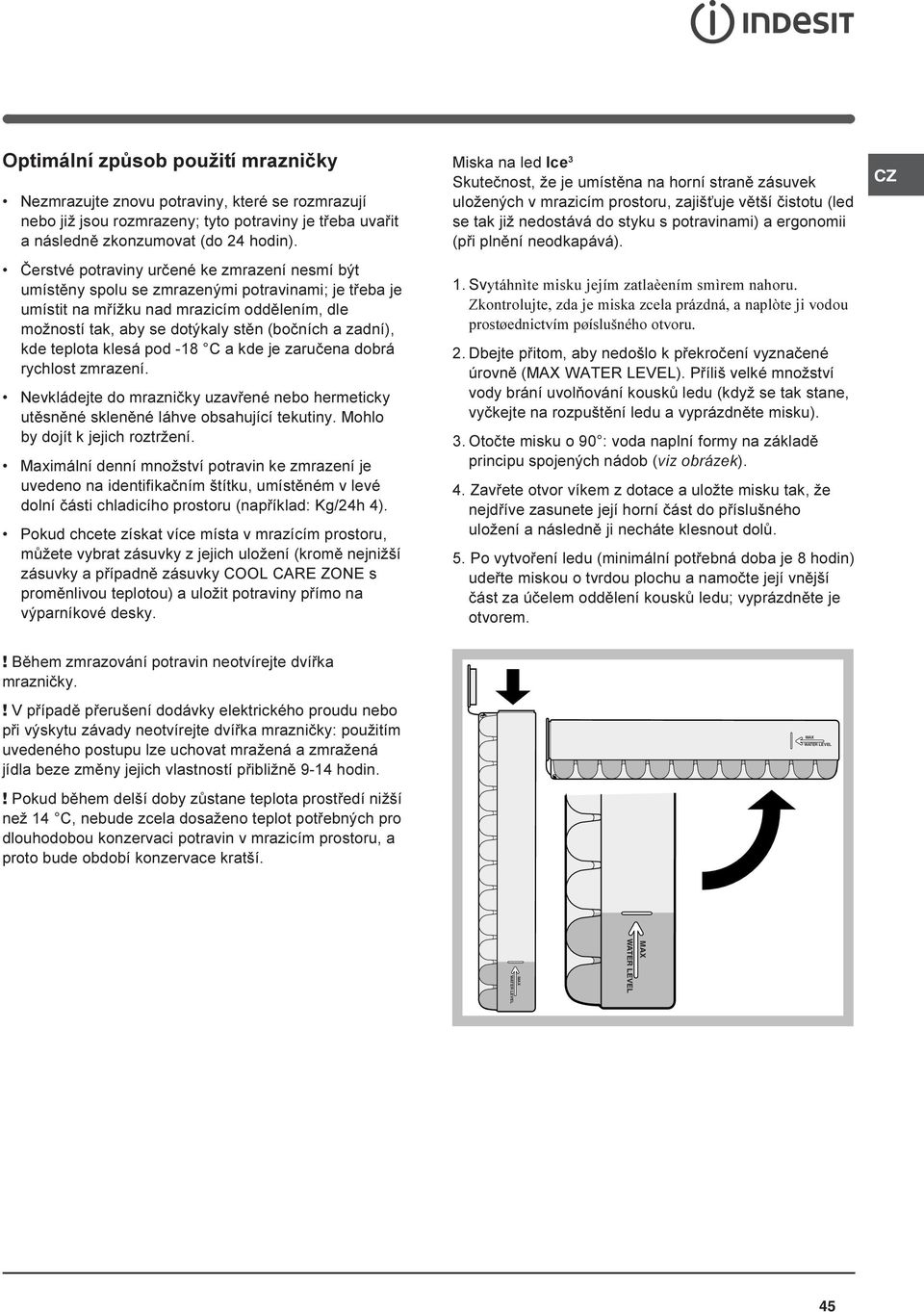

5 Optimální zpùsob použití mraznièky Nezmrazujte znovu potraviny, které se rozmrazují nebo již jsou rozmrazeny; tyto potraviny je tøeba uvaøit a následnì zkonzumovat (do 24 hodin). Èerstvé potraviny urèené ke zmrazení nesmí být umístìny spolu se zmrazenými potravinami; je tøeba je umístit na møížku nad mrazicím oddìlením, dle možností tak, aby se dotýkaly stìn (boèních a zadní), kde teplota klesá pod -18 C a kde je zaruèena dobrá rychlost zmrazení. Nevkládejte do mraznièky uzavøené nebo hermeticky utìsnìné sklenìné láhve obsahující tekutiny. Mohlo by dojít k jejich roztržení. Maximální denní množství potravin ke zmrazení je uvedeno na identifikaèním štítku, umístìném v levé dolní èásti chladicího prostoru (napøíklad: Kg/24h 4). Pokud chcete získat více místa v mrazícím prostoru, mùžete vybrat zásuvky z jejich uložení (kromì nejnižší zásuvky a pøípadnì zásuvky COOL CARE ZONE s promìnlivou teplotou) a uložit potraviny pøímo na výparníkové desky. Miska na led Ice 3 Skuteènost, že je umístìna na horní stranì zásuvek uložených v mrazicím prostoru, zajiš uje vìtší èistotu (led se tak již nedostává do styku s potravinami) a ergonomii (pøi plnìní neodkapává). 1. Svytáhnìte misku jejím zatlaèením smìrem nahoru. Zkontrolujte, zda je miska zcela prázdná, a naplòte ji vodou prostøednictvím pøíslušného otvoru. 2. Dbejte pøitom, aby nedošlo k pøekroèení vyznaèené úrovnì (MAX WATER LEVEL). Pøíliš velké množství vody brání uvolòování kouskù ledu (když se tak stane, vyèkejte na rozpuštìní ledu a vyprázdnìte misku). 3. Otoète misku o 90 : voda naplní formy na základì principu spojených nádob (viz obrázek). 4. Zavøete otvor víkem z dotace a uložte misku tak, že nejdøíve zasunete její horní èást do pøíslušného uložení a následnì ji necháte klesnout dolù. 5. Po vytvoøení ledu (minimální potøebná doba je 8 hodin) udeøte miskou o tvrdou plochu a namoète její vnìjší èást za úèelem oddìlení kouskù ledu; vyprázdnìte je otvorem.! Bìhem zmrazování potravin neotvírejte dvíøka mraznièky.! V pøípadì pøerušení dodávky elektrického proudu nebo pøi výskytu závady neotvírejte dvíøka mraznièky: použitím uvedeného postupu lze uchovat mražená a zmražená jídla beze zmìny jejich vlastností pøibližnì 9-14 hodin.! Pokud bìhem delší doby zùstane teplota prostøedí nižší než 14 C, nebude zcela dosaženo teplot potøebných pro dlouhodobou konzervaci potravin v mrazicím prostoru, a proto bude období konzervace kratší. MAX WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL 45

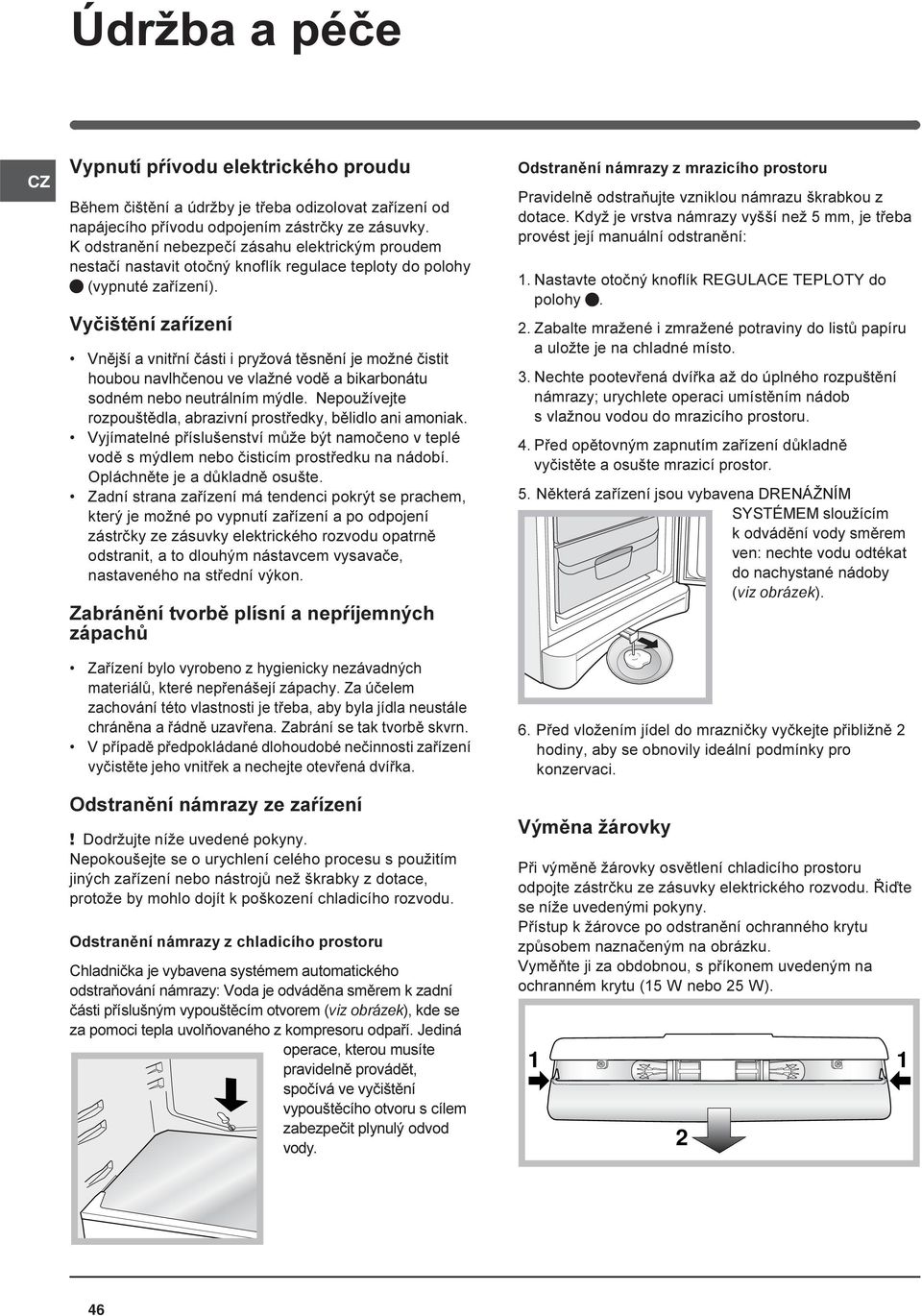

6 Údržba a péèe Vypnutí pøívodu elektrického proudu Bìhem èištìní a údržby je tøeba odizolovat zaøízení od napájecího pøívodu odpojením zástrèky ze zásuvky. K odstranìní nebezpeèí zásahu elektrickým proudem nestaèí nastavit otoèný knoflík regulace teploty do polohy (vypnuté zaøízení). Vyèištìní zaøízení Vnìjší a vnitøní èásti i pryžová tìsnìní je možné èistit houbou navlhèenou ve vlažné vodì a bikarbonátu sodném nebo neutrálním mýdle. Nepoužívejte rozpouštìdla, abrazivní prostøedky, bìlidlo ani amoniak. Vyjímatelné pøíslušenství mùže být namoèeno v teplé vodì s mýdlem nebo èisticím prostøedku na nádobí. Opláchnìte je a dùkladnì osušte. Zadní strana zaøízení má tendenci pokrýt se prachem, který je možné po vypnutí zaøízení a po odpojení zástrèky ze zásuvky elektrického rozvodu opatrnì odstranit, a to dlouhým nástavcem vysavaèe, nastaveného na støední výkon. Zabránìní tvorbì plísní a nepøíjemných zápachù Zaøízení bylo vyrobeno z hygienicky nezávadných materiálù, které nepøenášejí zápachy. Za úèelem zachování této vlastnosti je tøeba, aby byla jídla neustále chránìna a øádnì uzavøena. Zabrání se tak tvorbì skvrn. V pøípadì pøedpokládané dlohoudobé neèinnosti zaøízení vyèistìte jeho vnitøek a nechejte otevøená dvíøka. Odstranìní námrazy ze zaøízení! Dodržujte níže uvedené pokyny. Nepokoušejte se o urychlení celého procesu s použitím jiných zaøízení nebo nástrojù než škrabky z dotace, protože by mohlo dojít k poškození chladicího rozvodu. Odstranìní námrazy z chladicího prostoru Chladnièka je vybavena systémem automatického odstraòování námrazy: Voda je odvádìna smìrem k zadní èásti pøíslušným vypouštìcím otvorem (viz obrázek), kde se za pomoci tepla uvolòovaného z kompresoru odpaøí. Jediná operace, kterou musíte pravidelnì provádìt, spoèívá ve vyèištìní vypouštìcího otvoru s cílem zabezpeèit plynulý odvod vody. Odstranìní námrazy z mrazicího prostoru Pravidelnì odstraòujte vzniklou námrazu škrabkou z dotace. Když je vrstva námrazy vyšší než 5 mm, je tøeba provést její manuální odstranìní: 1. Nastavte otoèný knoflík REGULACE TEPLOTY do polohy. 2. Zabalte mražené i zmražené potraviny do listù papíru a uložte je na chladné místo. 3. Nechte pootevøená dvíøka až do úplného rozpuštìní námrazy; urychlete operaci umístìním nádob s vlažnou vodou do mrazicího prostoru. 4. Pøed opìtovným zapnutím zaøízení dùkladnì vyèistìte a osušte mrazicí prostor. 5. Nìkterá zaøízení jsou vybavena DRENÁŽNÍM SYSTÉMEM sloužícím k odvádìní vody smìrem ven: nechte vodu odtékat do nachystané nádoby (viz obrázek). 6. Pøed vložením jídel do mraznièky vyèkejte pøibližnì 2 hodiny, aby se obnovily ideální podmínky pro konzervaci. Výmìna žárovky Pøi výmìnì žárovky osvìtlení chladicího prostoru odpojte zástrèku ze zásuvky elektrického rozvodu. Øiïte se níže uvedenými pokyny. Pøístup k žárovce po odstranìní ochranného krytu zpùsobem naznaèeným na obrázku. Vymìòte ji za obdobnou, s pøíkonem uvedeným na ochranném krytu (15 W nebo 25 W)

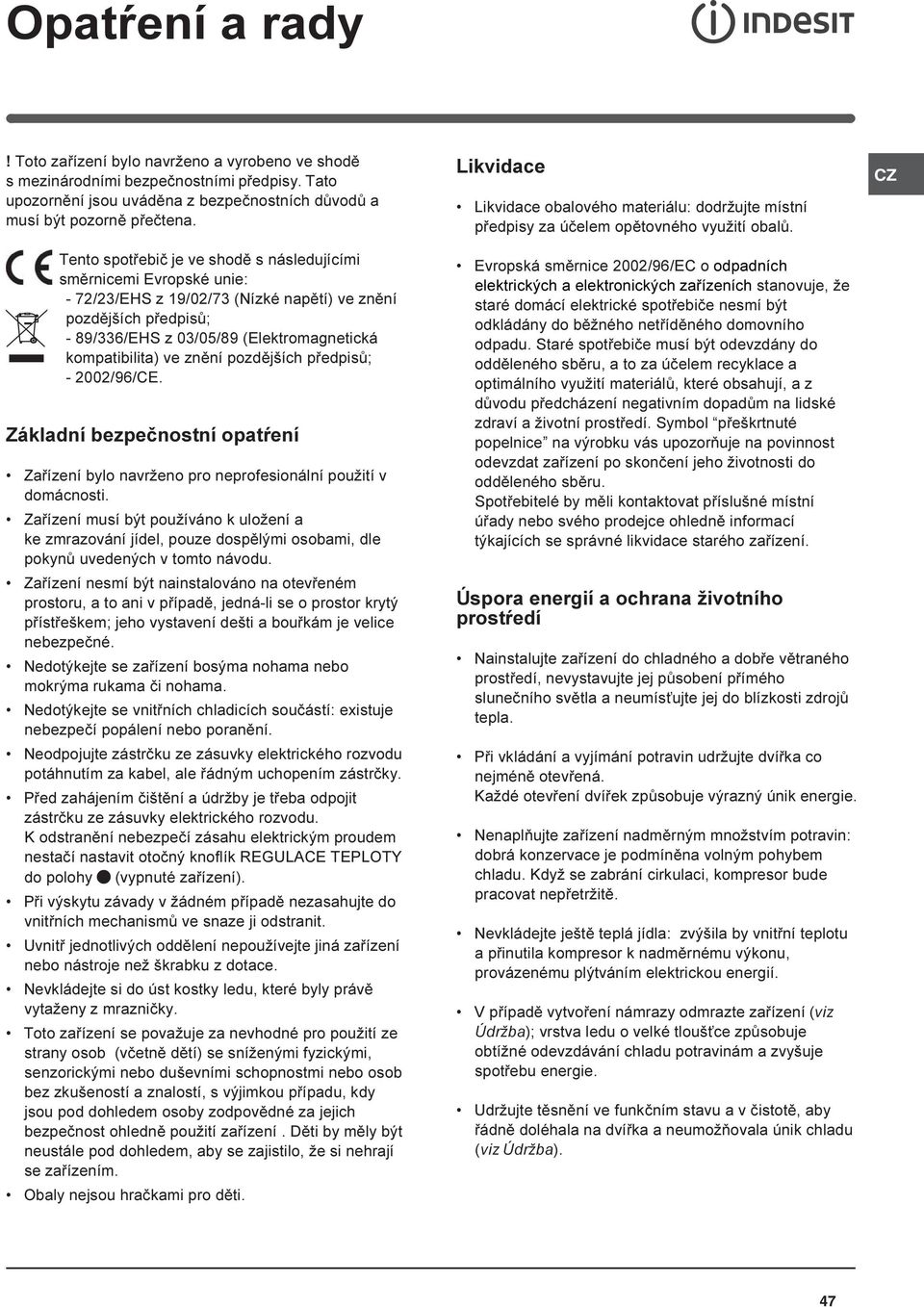

7 Opatøení a rady! Toto zaøízení bylo navrženo a vyrobeno ve shodì s mezinárodními bezpeènostními pøedpisy. Tato upozornìní jsou uvádìna z bezpeènostních dùvodù a musí být pozornì pøeètena. Tento spotøebiè je ve shodì s následujícími smìrnicemi Evropské unie: - 72/23/EHS z 19/02/73 (Nízké napìtí) ve znìní pozdìjších pøedpisù; - 89/336/EHS z 03/05/89 (Elektromagnetická kompatibilita) ve znìní pozdìjších pøedpisù; /96/CE. Základní bezpeènostní opatøení Zaøízení bylo navrženo pro neprofesionální použití v domácnosti. Zaøízení musí být používáno k uložení a ke zmrazování jídel, pouze dospìlými osobami, dle pokynù uvedených v tomto návodu. Zaøízení nesmí být nainstalováno na otevøeném prostoru, a to ani v pøípadì, jedná-li se o prostor krytý pøístøeškem; jeho vystavení dešti a bouøkám je velice nebezpeèné. Nedotýkejte se zaøízení bosýma nohama nebo mokrýma rukama èi nohama. Nedotýkejte se vnitøních chladicích souèástí: existuje nebezpeèí popálení nebo poranìní. Neodpojujte zástrèku ze zásuvky elektrického rozvodu potáhnutím za kabel, ale øádným uchopením zástrèky. Pøed zahájením èištìní a údržby je tøeba odpojit zástrèku ze zásuvky elektrického rozvodu. K odstranìní nebezpeèí zásahu elektrickým proudem nestaèí nastavit otoèný knoflík REGULACE TEPLOTY do polohy (vypnuté zaøízení). Pøi výskytu závady v žádném pøípadì nezasahujte do vnitøních mechanismù ve snaze ji odstranit. Uvnitø jednotlivých oddìlení nepoužívejte jiná zaøízení nebo nástroje než škrabku z dotace. Nevkládejte si do úst kostky ledu, které byly právì vytaženy z mraznièky. Toto zaøízení se považuje za nevhodné pro použití ze strany osob (vèetnì dìtí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osob bez zkušeností a znalostí, s výjimkou pøípadu, kdy jsou pod dohledem osoby zodpovìdné za jejich bezpeènost ohlednì použití zaøízení. Dìti by mìly být neustále pod dohledem, aby se zajistilo, že si nehrají se zaøízením. Obaly nejsou hraèkami pro dìti. Likvidace Likvidace obalového materiálu: dodržujte místní pøedpisy za úèelem opìtovného využití obalù. Evropská smìrnice 2002/96/EC o odpadních elektrických a elektronických zaøízeních stanovuje, že staré domácí elektrické spotøebièe nesmí být odkládány do bìžného netøídìného domovního odpadu. Staré spotøebièe musí být odevzdány do oddìleného sbìru, a to za úèelem recyklace a optimálního využití materiálù, které obsahují, a z dùvodu pøedcházení negativním dopadùm na lidské zdraví a životní prostøedí. Symbol pøeškrtnuté popelnice na výrobku vás upozoròuje na povinnost odevzdat zaøízení po skonèení jeho životnosti do oddìleného sbìru. Spotøebitelé by mìli kontaktovat pøíslušné místní úøady nebo svého prodejce ohlednì informací týkajících se správné likvidace starého zaøízení. Úspora energií a ochrana životního prostøedí Nainstalujte zaøízení do chladného a dobøe vìtraného prostøedí, nevystavujte jej pùsobení pøímého sluneèního svìtla a neumís ujte jej do blízkosti zdrojù tepla. Pøi vkládání a vyjímání potravin udržujte dvíøka co nejménì otevøená. Každé otevøení dvíøek zpùsobuje výrazný únik energie. Nenaplòujte zaøízení nadmìrným množstvím potravin: dobrá konzervace je podmínìna volným pohybem chladu. Když se zabrání cirkulaci, kompresor bude pracovat nepøetržitì. Nevkládejte ještì teplá jídla: zvýšila by vnitøní teplotu a pøinutila kompresor k nadmìrnému výkonu, provázenému plýtváním elektrickou energií. V pøípadì vytvoøení námrazy odmrazte zaøízení (viz Údržba); vrstva ledu o velké tlouš ce zpùsobuje obtížné odevzdávání chladu potravinám a zvyšuje spotøebu energie. Udržujte tìsnìní ve funkèním stavu a v èistotì, aby øádnì doléhala na dvíøka a neumožòovala únik chladu (viz Údržba). 47

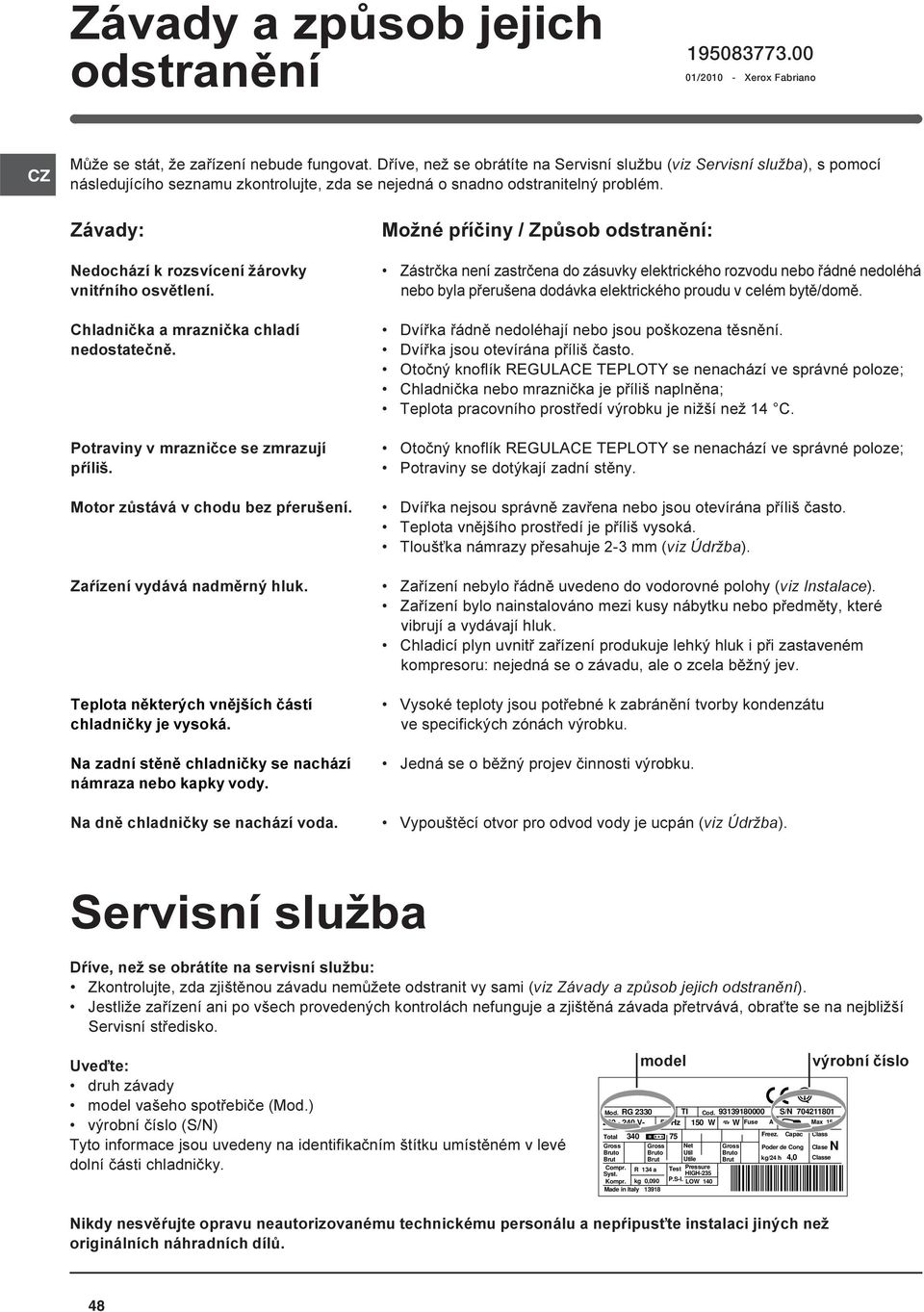

8 Závady a zpùsob jejich odstranìní / Xerox Fabriano Mùže se stát, že zaøízení nebude fungovat. Døíve, než se obrátíte na Servisní službu (viz Servisní služba), s pomocí následujícího seznamu zkontrolujte, zda se nejedná o snadno odstranitelný problém. Závady: Nedochází k rozsvícení žárovky vnitøního osvìtlení. Chladnièka a mraznièka chladí nedostateènì. Potraviny v mraznièce se zmrazují pøíliš. Motor zùstává v chodu bez pøerušení. Zaøízení vydává nadmìrný hluk. Teplota nìkterých vnìjších èástí chladnièky je vysoká. Na zadní stìnì chladnièky se nachází námraza nebo kapky vody. Na dnì chladnièky se nachází voda. Možné pøíèiny / Zpùsob odstranìní: Zástrèka není zastrèena do zásuvky elektrického rozvodu nebo øádné nedoléhá nebo byla pøerušena dodávka elektrického proudu v celém bytì/domì. Dvíøka øádnì nedoléhají nebo jsou poškozena tìsnìní. Dvíøka jsou otevírána pøíliš èasto. Otoèný knoflík REGULACE TEPLOTY se nenachází ve správné poloze; Chladnièka nebo mraznièka je pøíliš naplnìna; Teplota pracovního prostøedí výrobku je nižší než 14 C. Otoèný knoflík REGULACE TEPLOTY se nenachází ve správné poloze; Potraviny se dotýkají zadní stìny. Dvíøka nejsou správnì zavøena nebo jsou otevírána pøíliš èasto. Teplota vnìjšího prostøedí je pøíliš vysoká. Tlouš ka námrazy pøesahuje 2-3 mm (viz Údržba). Zaøízení nebylo øádnì uvedeno do vodorovné polohy (viz Instalace). Zaøízení bylo nainstalováno mezi kusy nábytku nebo pøedmìty, které vibrují a vydávají hluk. Chladicí plyn uvnitø zaøízení produkuje lehký hluk i pøi zastaveném kompresoru: nejedná se o závadu, ale o zcela bìžný jev. Vysoké teploty jsou potøebné k zabránìní tvorby kondenzátu ve specifických zónách výrobku. Jedná se o bìžný projev èinnosti výrobku. Vypouštìcí otvor pro odvod vody je ucpán (viz Údržba). Servisní služba Døíve, než se obrátíte na servisní službu: Zkontrolujte, zda zjištìnou závadu nemùžete odstranit vy sami (viz Závady a zpùsob jejich odstranìní). Jestliže zaøízení ani po všech provedených kontrolách nefunguje a zjištìná závada pøetrvává, obra te se na nejbližší Servisní støedisko. Uveïte: druh závady model vašeho spotøebièe (Mod.) výrobní èíslo (S/N) Tyto informace jsou uvedeny na identifikaèním štítku umístìném v levé dolní èásti chladnièky. model Mod. RG 2330 TI Cod S/N V- 50 Hz 150 W W Fuse A Max 15 w Total Freez. Capac Class Gross Gross Net Gross Poder de Cong Clase N Bruto Bruto Util Bruto kg/24 h 4,0 Classe Brut Brut Utile Brut Compr. Pressure R 134 a Test Syst. HIGH-235 P.S-I. Kompr. kg 0,090 LOW 140 Made in Italy výrobní èíslo Nikdy nesvìøujte opravu neautorizovanému technickému personálu a nepøipus te instalaci jiných než originálních náhradních dílù. 48
