Øídící karta ZBX7 1 VŠEOBECNÝ POPIS

Rozměr: px
Začít zobrazení ze stránky:

Download "Øídící karta ZBX7 1 VŠEOBECNÝ POPIS"

Transkript

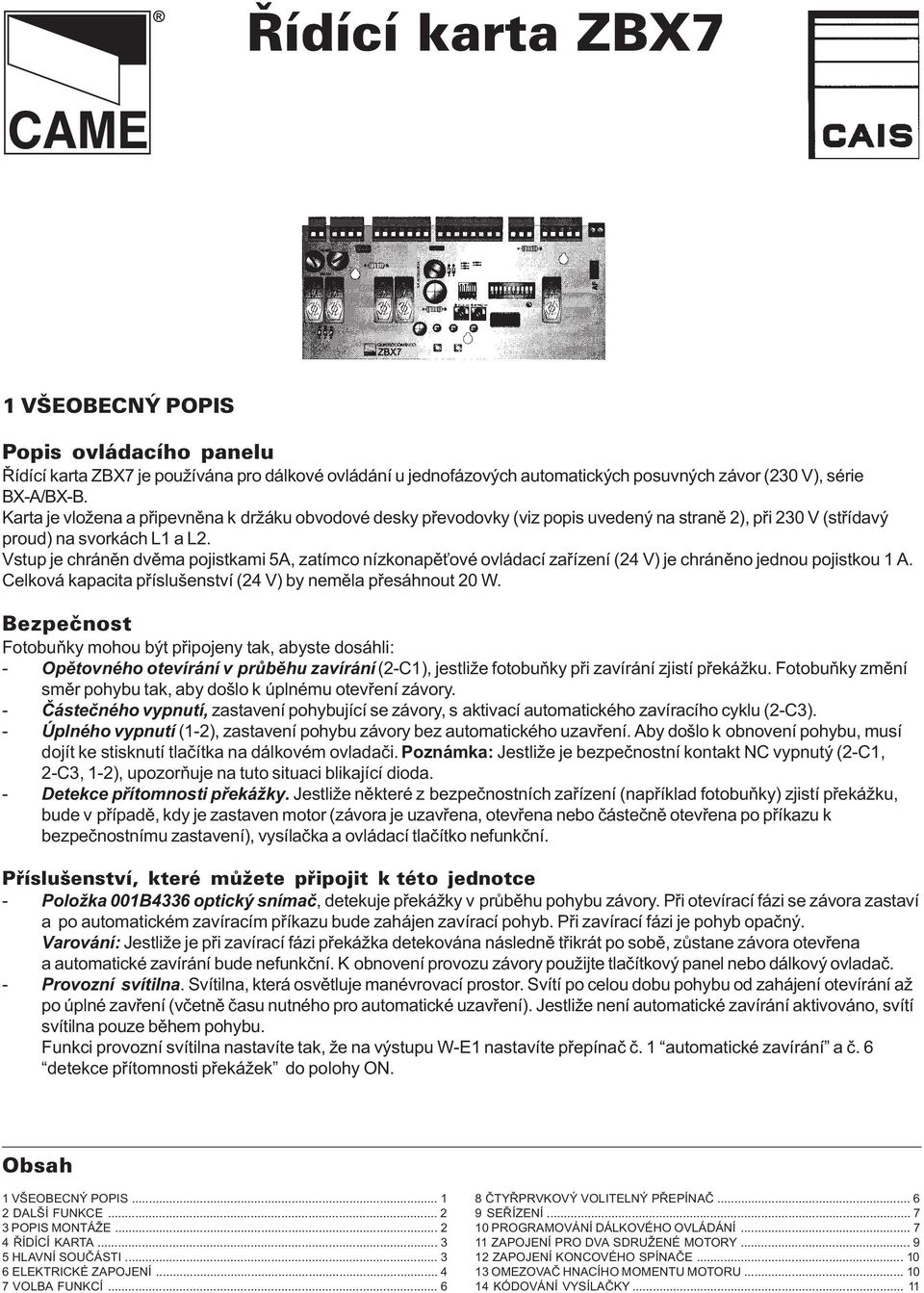

1 Øídící karta ZBX7 1 VŠEOBECNÝ POPIS Popis ovládacího panelu Øídící karta ZBX7 je používána pro dálkové ovládání u jednofázových automatických posuvných závor (230 V), série BX-A/BX-B. Karta je vložena a pøipevnìna k držáku obvodové desky pøevodovky (viz popis uvedený na stranì 2), pøi 230 V (støídavý proud) na svorkách L1 a L2. Vstup je chránìn dvìma pojistkami 5A, zatímco nízkonapì ové ovládací zaøízení (24 V) je chránìno jednou pojistkou 1 A. Celková kapacita pøíslušenství (24 V) by nemìla pøesáhnout 20 W. Bezpeènost Fotobuòky mohou být pøipojeny tak, abyste dosáhli: - Opìtovného otevírání v prùbìhu zavírání (2-C1), jestliže fotobuòky pøi zavírání zjistí pøekážku. Fotobuòky zmìní smìr pohybu tak, aby došlo k úplnému otevøení závory. - Èásteèného vypnutí, zastavení pohybující se závory, s aktivací automatického zavíracího cyklu (2-C3). - Úplného vypnutí (1-2), zastavení pohybu závory bez automatického uzavøení. Aby došlo k obnovení pohybu, musí dojít ke stisknutí tlaèítka na dálkovém ovladaèi. Poznámka: Jestliže je bezpeènostní kontakt NC vypnutý (2-C1, 2-C3, 1-2), upozoròuje na tuto situaci blikající dioda. - Detekce pøítomnosti pøekážky. Jestliže nìkteré z bezpeènostních zaøízení (napøíklad fotobuòky) zjistí pøekážku, bude v pøípadì, kdy je zastaven motor (závora je uzavøena, otevøena nebo èásteènì otevøena po pøíkazu k bezpeènostnímu zastavení), vysílaèka a ovládací tlaèítko nefunkèní. Pøíslušenství, které mùžete pøipojit k této jednotce - Položka 001B4336 optický snímaè, detekuje pøekážky v prùbìhu pohybu závory. Pøi otevírací fázi se závora zastaví a po automatickém zavíracím pøíkazu bude zahájen zavírací pohyb. Pøi zavírací fázi je pohyb opaèný. Varování: Jestliže je pøi zavírací fázi pøekážka detekována následnì tøikrát po sobì, zùstane závora otevøena a automatické zavírání bude nefunkèní. K obnovení provozu závory použijte tlaèítkový panel nebo dálkový ovladaè. - Provozní svítilna. Svítilna, která osvìtluje manévrovací prostor. Svítí po celou dobu pohybu od zahájení otevírání až po úplné zavøení (vèetnì èasu nutného pro automatické uzavøení). Jestliže není automatické zavírání aktivováno, svítí svítilna pouze bìhem pohybu. Funkci provozní svítilna nastavíte tak, že na výstupu W-E1 nastavíte pøepínaè è. 1 automatické zavírání a è. 6 detekce pøítomnosti pøekážek do polohy ON. Obsah 1 VŠEOBECNÝ POPIS DALŠÍ FUNKCE POPIS MONTÁŽE ØÍDÍCÍ KARTA HLAVNÍ SOUÈÁSTI ELEKTRICKÉ ZAPOJENÍ VOLBA FUNKCÍ ÈTYØPRVKOVÝ VOLITELNÝ PØEPÍNAÈ SEØÍZENÍ PROGRAMOVÁNÍ DÁLKOVÉHO OVLÁDÁNÍ ZAPOJENÍ PRO DVA SDRUŽENÉ MOTORY ZAPOJENÍ KONCOVÉHO SPÍNAÈE OMEZOVAÈ HNACÍHO MOMENTU MOTORU KÓDOVÁNÍ VYSÍLAÈKY

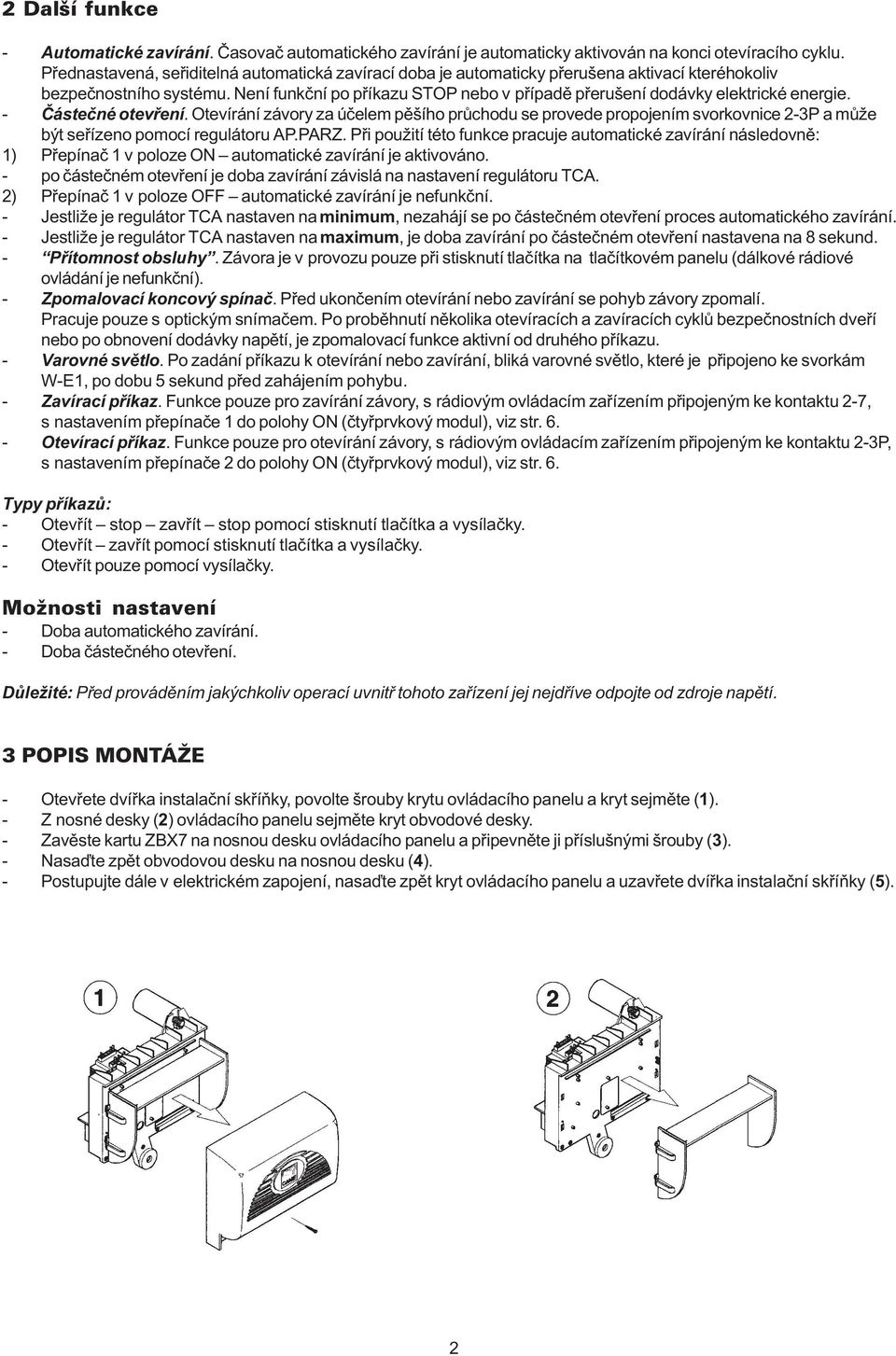

2 2 Další funkce - Automatické zavírání. Èasovaè automatického zavírání je automaticky aktivován na konci otevíracího cyklu. Pøednastavená, seøiditelná automatická zavírací doba je automaticky pøerušena aktivací kteréhokoliv bezpeènostního systému. Není funkèní po pøíkazu STOP nebo v pøípadì pøerušení dodávky elektrické energie. - Èásteèné otevøení. Otevírání závory za úèelem pìšího prùchodu se provede propojením svorkovnice 2-3P a mùže být seøízeno pomocí regulátoru AP.PARZ. Pøi použití této funkce pracuje automatické zavírání následovnì: 1) Pøepínaè 1 v poloze ON automatické zavírání je aktivováno. - po èásteèném otevøení je doba zavírání závislá na nastavení regulátoru TCA. 2) Pøepínaè 1 v poloze OFF automatické zavírání je nefunkèní. - Jestliže je regulátor TCA nastaven na minimum, nezahájí se po èásteèném otevøení proces automatického zavírání. - Jestliže je regulátor TCA nastaven na maximum, je doba zavírání po èásteèném otevøení nastavena na 8 sekund. - Pøítomnost obsluhy. Závora je v provozu pouze pøi stisknutí tlaèítka na tlaèítkovém panelu (dálkové rádiové ovládání je nefunkèní). - Zpomalovací koncový spínaè. Pøed ukonèením otevírání nebo zavírání se pohyb závory zpomalí. Pracuje pouze s optickým snímaèem. Po probìhnutí nìkolika otevíracích a zavíracích cyklù bezpeènostních dveøí nebo po obnovení dodávky napìtí, je zpomalovací funkce aktivní od druhého pøíkazu. - Varovné svìtlo. Po zadání pøíkazu k otevírání nebo zavírání, bliká varovné svìtlo, které je pøipojeno ke svorkám W-E1, po dobu 5 sekund pøed zahájením pohybu. - Zavírací pøíkaz. Funkce pouze pro zavírání závory, s rádiovým ovládacím zaøízením pøipojeným ke kontaktu 2-7, s nastavením pøepínaèe 1 do polohy ON (ètyøprvkový modul), viz str Otevírací pøíkaz. Funkce pouze pro otevírání závory, s rádiovým ovládacím zaøízením pøipojeným ke kontaktu 2-3P, s nastavením pøepínaèe 2 do polohy ON (ètyøprvkový modul), viz str. 6. Typy pøíkazù: - Otevøít stop zavøít stop pomocí stisknutí tlaèítka a vysílaèky. - Otevøít zavøít pomocí stisknutí tlaèítka a vysílaèky. - Otevøít pouze pomocí vysílaèky. Možnosti nastavení - Doba automatického zavírání. - Doba èásteèného otevøení. Dùležité: Pøed provádìním jakýchkoliv operací uvnitø tohoto zaøízení jej nejdøíve odpojte od zdroje napìtí. 3 POPIS MONTÁŽE - Otevøete dvíøka instalaèní skøíòky, povolte šrouby krytu ovládacího panelu a kryt sejmìte (1). - Z nosné desky (2) ovládacího panelu sejmìte kryt obvodové desky. - Zavìste kartu ZBX7 na nosnou desku ovládacího panelu a pøipevnìte ji pøíslušnými šrouby (3). - Nasaïte zpìt obvodovou desku na nosnou desku (4). - Postupujte dále v elektrickém zapojení, nasaïte zpìt kryt ovládacího panelu a uzavøete dvíøka instalaèní skøíòky (5). 2

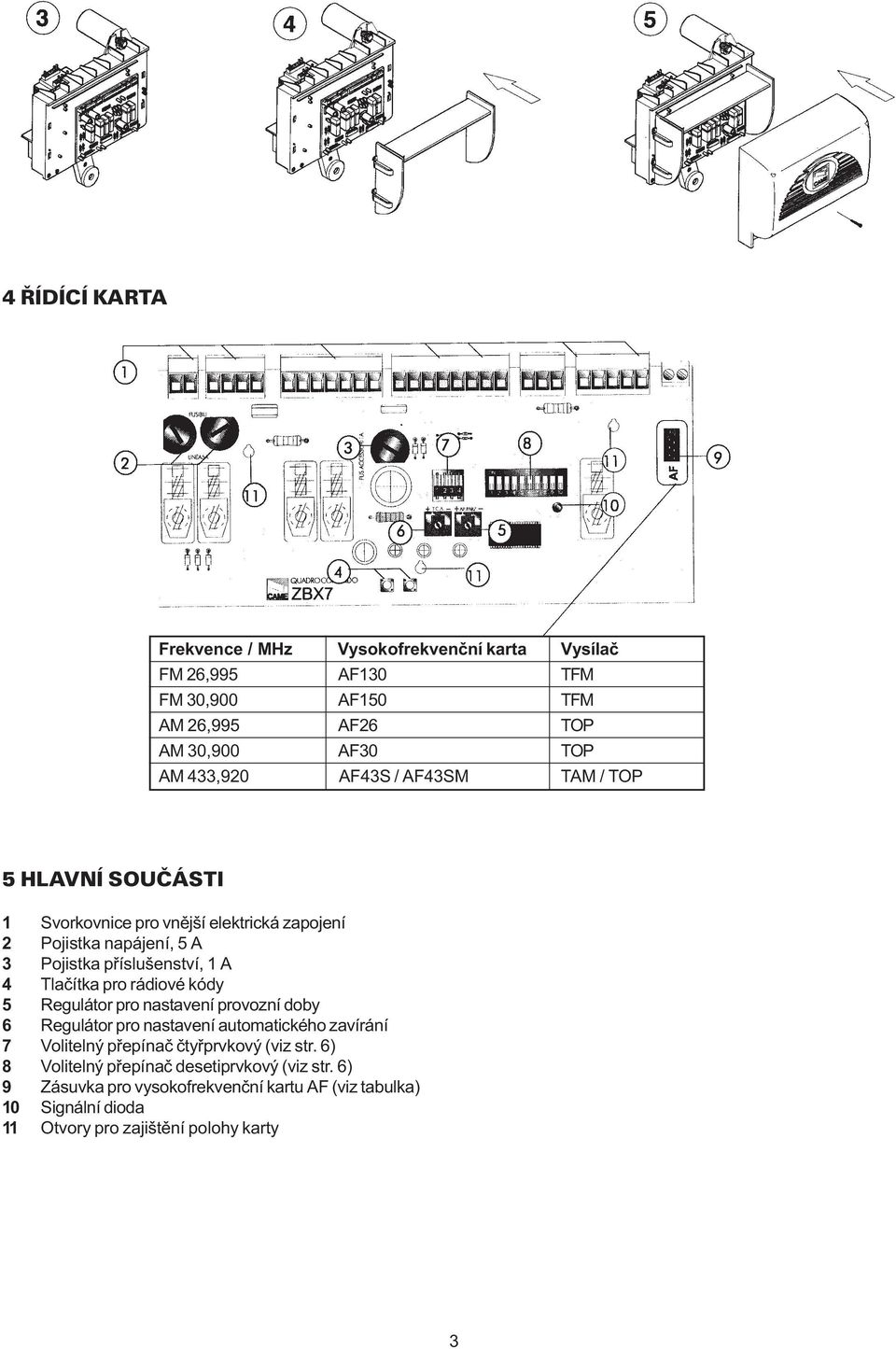

3 4 ØÍDÍCÍ KARTA Frekvence / MHz Vysokofrekvenèní karta Vysílaè FM 26,995 AF130 TFM FM 30,900 AF150 TFM AM 26,995 AF26 TOP AM 30,900 AF30 TOP AM 433,920 AF43S / AF43SM TAM / TOP 5 HLAVNÍ SOUÈÁSTI 1 Svorkovnice pro vnìjší elektrická zapojení 2 Pojistka napájení, 5 A 3 Pojistka pøíslušenství, 1 A 4 Tlaèítka pro rádiové kódy 5 Regulátor pro nastavení provozní doby 6 Regulátor pro nastavení automatického zavírání 7 Volitelný pøepínaè ètyøprvkový (viz str. 6) 8 Volitelný pøepínaè desetiprvkový (viz str. 6) 9 Zásuvka pro vysokofrekvenèní kartu AF (viz tabulka) 10 Signální dioda 11 Otvory pro zajištìní polohy karty 3

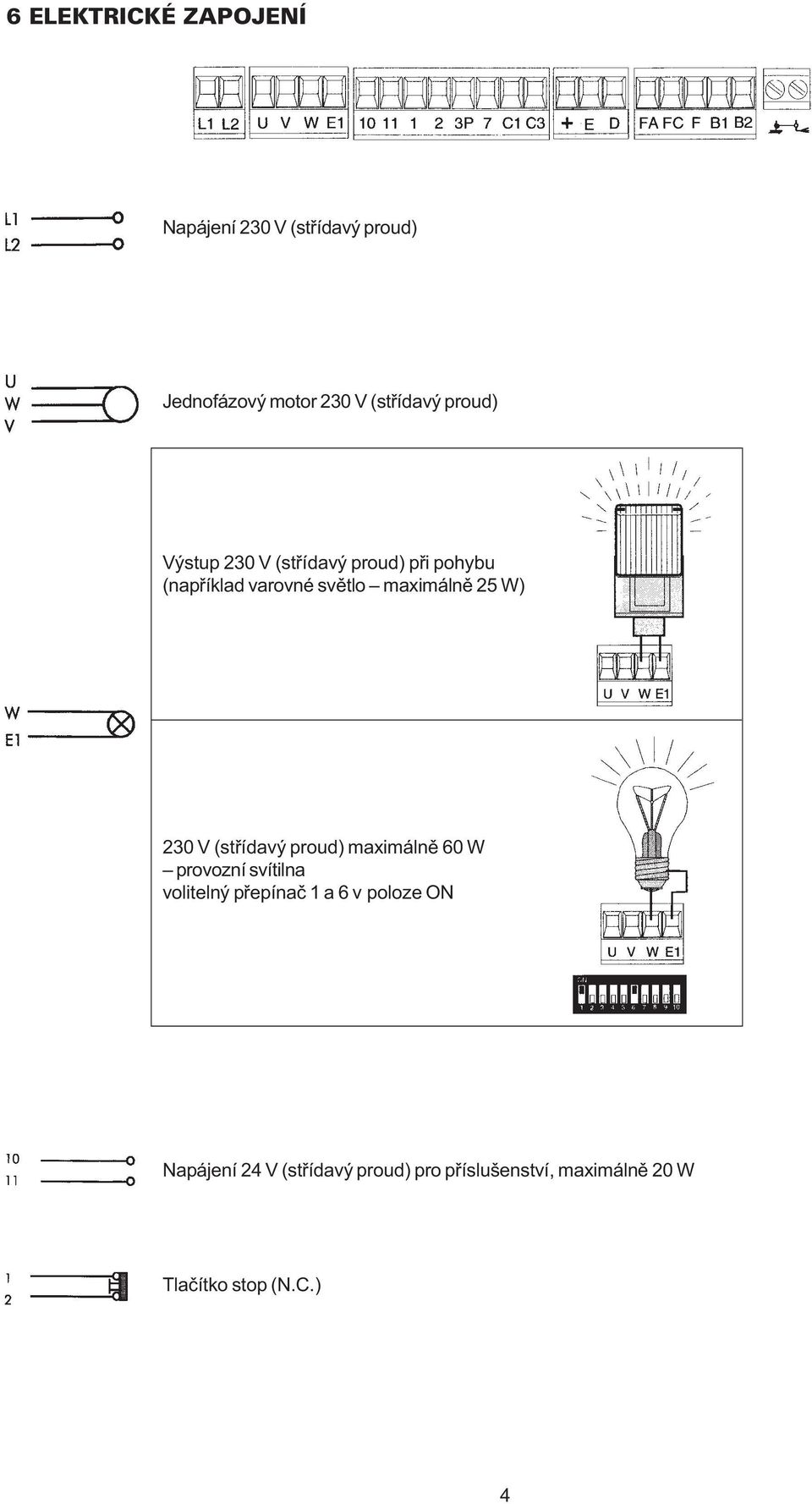

4 6 ELEKTRICKÉ ZAPOJENÍ Napájení 230 V (støídavý proud) Jednofázový motor 230 V (støídavý proud) Výstup 230 V (støídavý proud) pøi pohybu (napøíklad varovné svìtlo maximálnì 25 W) 230 V (støídavý proud) maximálnì 60 W provozní svítilna volitelný pøepínaè 1 a 6 v poloze ON Napájení 24 V (støídavý proud) pro pøíslušenství, maximálnì 20 W Tlaèítko stop (N.C.) 4

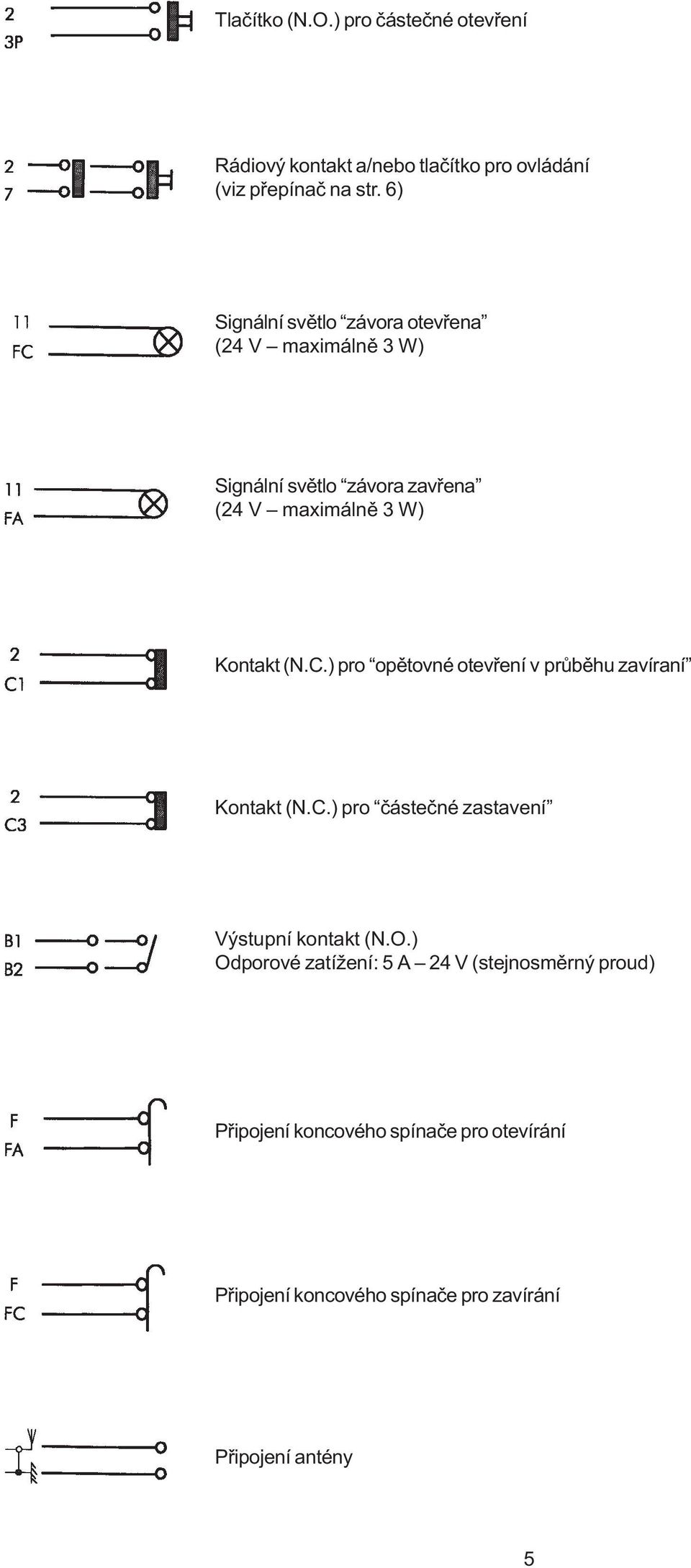

5 Tlaèítko (N.O.) pro èásteèné otevøení Rádiový kontakt a/nebo tlaèítko pro ovládání (viz pøepínaè na str. 6) Signální svìtlo závora otevøena (24 V maximálnì 3 W) Signální svìtlo závora zavøena (24 V maximálnì 3 W) Kontakt (N.C.) pro opìtovné otevøení v prùbìhu zavíraní Kontakt (N.C.) pro èásteèné zastavení Výstupní kontakt (N.O.) Odporové zatížení: 5 A 24 V (stejnosmìrný proud) Pøipojení koncového spínaèe pro otevírání Pøipojení koncového spínaèe pro zavírání Pøipojení antény 5

6 7 VOLBA FUNKCÍ DESETIPRVKOVÝ VOLITELNÝ PØEPÍNAÈ 1 ON Aktivace automatického zavírání, (1 OFF deaktivace) 2 ON Aktivace funkce Otevøít-stop-zavøít-stop pomocí tlaèítka (2-7) a rádiového dálkového ovládání (vložená vysokofrekvenèní karta AF) 2 OFF Aktivace funkce Otevøít-zavøít pomocí tlaèítka (2-7) a rádiového dálkového ovládání (vložená vysokofrekvenèní karta AF) 3 ON Aktivace funkce Pouze otevírání pomocí rádiového dálkového ovládání (vložená vysokofrekvenèní karta AF), (3 OFF deaktivace) 4 OFF Deaktivace funkce Pøítomnost obsluhy (rádiové dálkové ovládání je pøi zvolení této funkce nefunkèní), (4 ON aktivace) 5 ON Aktivace funkce varovné svìtlo, (5 OFF deaktivace) 6 ON Aktivace zaøízení detekce pøekážek, (6 OFF deaktivace) 7 OFF Aktivace funkce opìtovné otevøení pøi zavírání, pøipojte bezpeènostní zaøízení na svorky 2-C1 (jestliže toto zaøízení nepoužijete, nastavte pøepínaè do polohy ON) 8 OFF Aktivace funkce èásteèné zastavení, pøipojte bezpeènostní zaøízení na svorky 2-C3 (jestliže toto zaøízení nepoužijete, nastavte pøepínaè do polohy ON) 9 OFF Aktivace funkce úplné zastavení, pøipojte bezpeènostní zaøízení na svorky 1-2 (jestliže toto zaøízení nepoužijete, nastavte pøepínaè do polohy ON) 10 OFF Aktivace zpomalovacího koncového spínaèe, pøipojte optický snímaè (10 ON deaktivace) POZNÁMKA: Volba by mìla být vždy provádìna s vypnutým motorem a se závorou v zavøené poloze. 8 ÈTYØPRVKOVÝ VOLITELNÝ PØEPÍNAÈ 1 ON Aktivace funkce Pouze zavírání s rádiovým ovládacím zaøízením pøipojeným na kontakt OFF Aktivace funkce Otevírání-zavírání s rádiovým ovládacím zaøízením pøipojeným na kontakt 2-7, (viz desetiprvkový volitelný pøepínaè 2) 2 ON Aktivace funkce Pouze otevírání s rádiovým ovládacím zaøízením pøipojeným na kontakt 2-3P 2 OFF Aktivace funkce Èásteèné otevøení 3 OFF Aktivace optického snímaèe, položka 001B4336 pøipojena (3 ON deaktivace) 4 ON Nezapojeno POZNÁMKA: Volba by mìla být vždy provádìna s vypnutým motorem a se závorou v zavøené poloze. 6

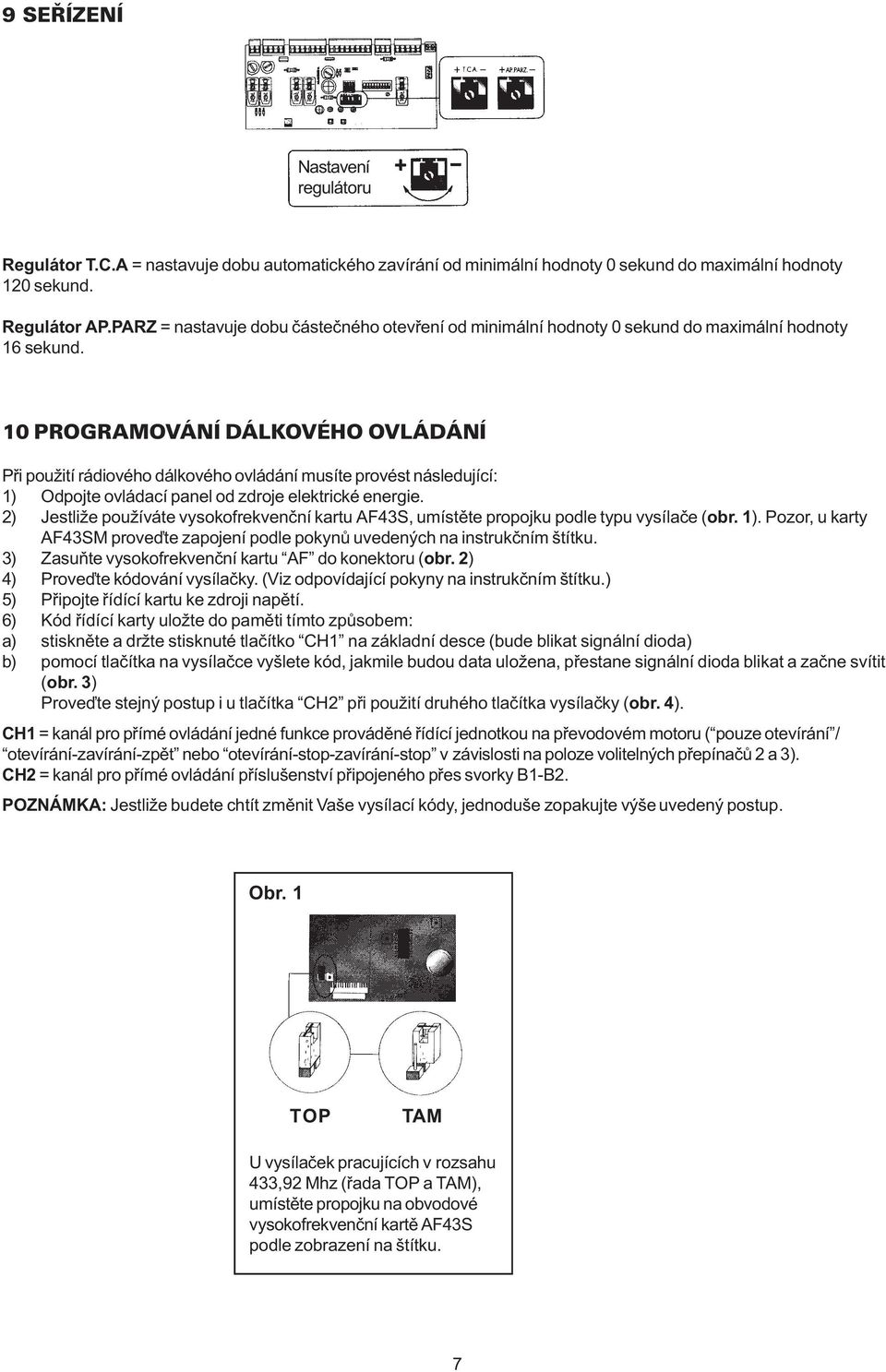

7 9 SEØÍZENÍ Nastavení regulátoru Regulátor T.C.A = nastavuje dobu automatického zavírání od minimální hodnoty 0 sekund do maximální hodnoty 120 sekund. Regulátor AP.PARZ = nastavuje dobu èásteèného otevøení od minimální hodnoty 0 sekund do maximální hodnoty 16 sekund. 10 PROGRAMOVÁNÍ DÁLKOVÉHO OVLÁDÁNÍ Pøi použití rádiového dálkového ovládání musíte provést následující: 1) Odpojte ovládací panel od zdroje elektrické energie. 2) Jestliže používáte vysokofrekvenèní kartu AF43S, umístìte propojku podle typu vysílaèe (obr. 1). Pozor, u karty AF43SM proveïte zapojení podle pokynù uvedených na instrukèním štítku. 3) Zasuòte vysokofrekvenèní kartu AF do konektoru (obr. 2) 4) Proveïte kódování vysílaèky. (Viz odpovídající pokyny na instrukèním štítku.) 5) Pøipojte øídící kartu ke zdroji napìtí. 6) Kód øídící karty uložte do pamìti tímto zpùsobem: a) stisknìte a držte stisknuté tlaèítko CH1 na základní desce (bude blikat signální dioda) b) pomocí tlaèítka na vysílaèce vyšlete kód, jakmile budou data uložena, pøestane signální dioda blikat a zaène svítit (obr. 3) Proveïte stejný postup i u tlaèítka CH2 pøi použití druhého tlaèítka vysílaèky (obr. 4). CH1 = kanál pro pøímé ovládání jedné funkce provádìné øídící jednotkou na pøevodovém motoru ( pouze otevírání / otevírání-zavírání-zpìt nebo otevírání-stop-zavírání-stop v závislosti na poloze volitelných pøepínaèù 2 a 3). CH2 = kanál pro pøímé ovládání pøíslušenství pøipojeného pøes svorky B1-B2. POZNÁMKA: Jestliže budete chtít zmìnit Vaše vysílací kódy, jednoduše zopakujte výše uvedený postup. Obr. 1 TOP TAM U vysílaèek pracujících v rozsahu 433,92 Mhz (øada TOP a TAM), umístìte propojku na obvodové vysokofrekvenèní kartì AF43S podle zobrazení na štítku. 7

8 Obr. 2 VYSOKOFREKVENÈNÍ KARTA AF ØÍDÍCÍ KARTA Obr. 3 a) Obr. 4 a) Signální dioda Vysokofrekvenèní karta AF b) b) 8

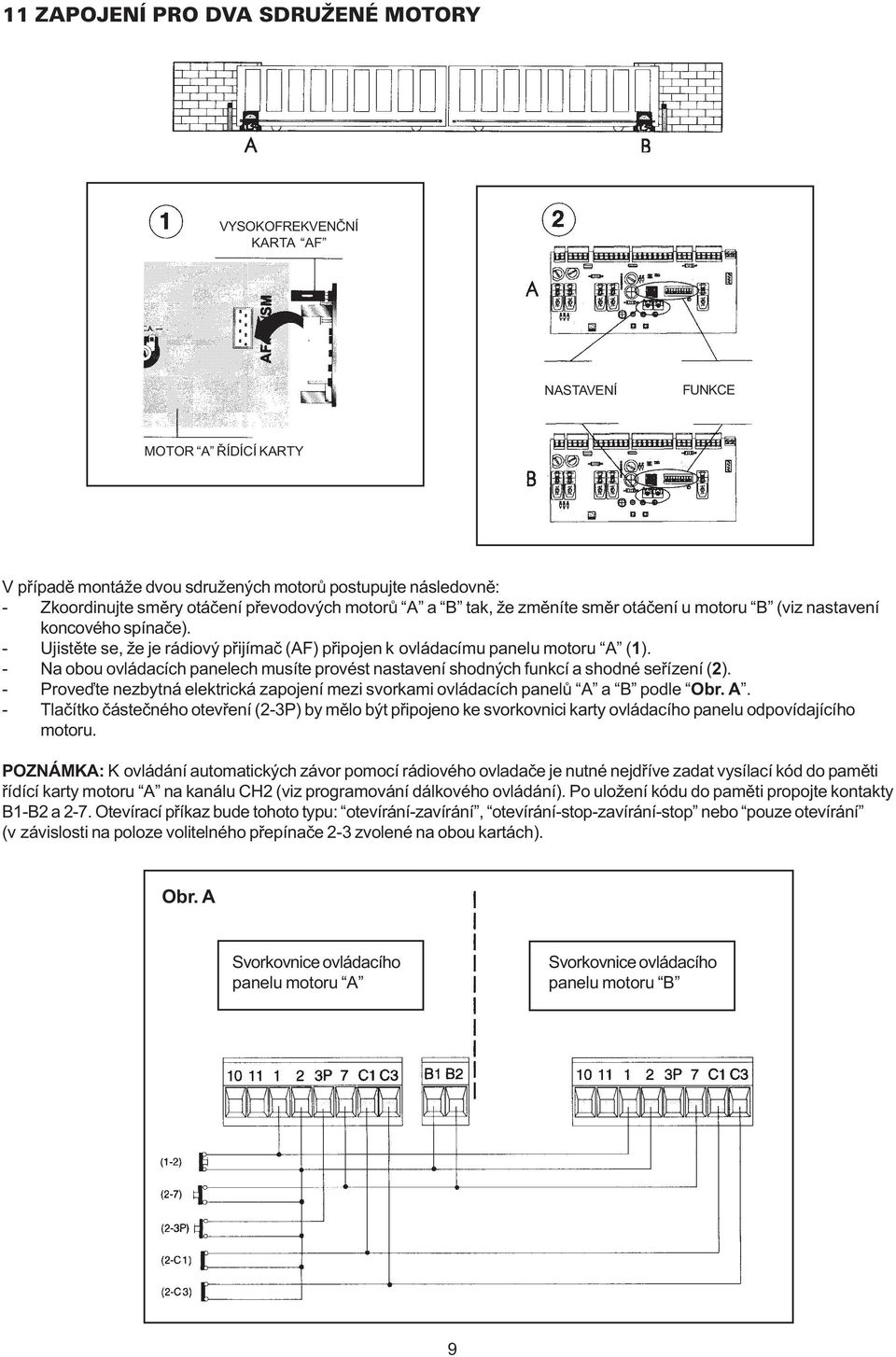

9 11 ZAPOJENÍ PRO DVA SDRUŽENÉ MOTORY VYSOKOFREKVENÈNÍ KARTA AF NASTAVENÍ FUNKCE MOTOR A ØÍDÍCÍ KARTY V pøípadì montáže dvou sdružených motorù postupujte následovnì: - Zkoordinujte smìry otáèení pøevodových motorù A a B tak, že zmìníte smìr otáèení u motoru B (viz nastavení koncového spínaèe). - Ujistìte se, že je rádiový pøijímaè (AF) pøipojen k ovládacímu panelu motoru A (1). - Na obou ovládacích panelech musíte provést nastavení shodných funkcí a shodné seøízení (2). - Proveïte nezbytná elektrická zapojení mezi svorkami ovládacích panelù A a B podle Obr. A. - Tlaèítko èásteèného otevøení (2-3P) by mìlo být pøipojeno ke svorkovnici karty ovládacího panelu odpovídajícího motoru. POZNÁMKA: K ovládání automatických závor pomocí rádiového ovladaèe je nutné nejdøíve zadat vysílací kód do pamìti øídící karty motoru A na kanálu CH2 (viz programování dálkového ovládání). Po uložení kódu do pamìti propojte kontakty B1-B2 a 2-7. Otevírací pøíkaz bude tohoto typu: otevírání-zavírání, otevírání-stop-zavírání-stop nebo pouze otevírání (v závislosti na poloze volitelného pøepínaèe 2-3 zvolené na obou kartách). Obr. A Svorkovnice ovládacího panelu motoru A Svorkovnice ovládacího panelu motoru B 9

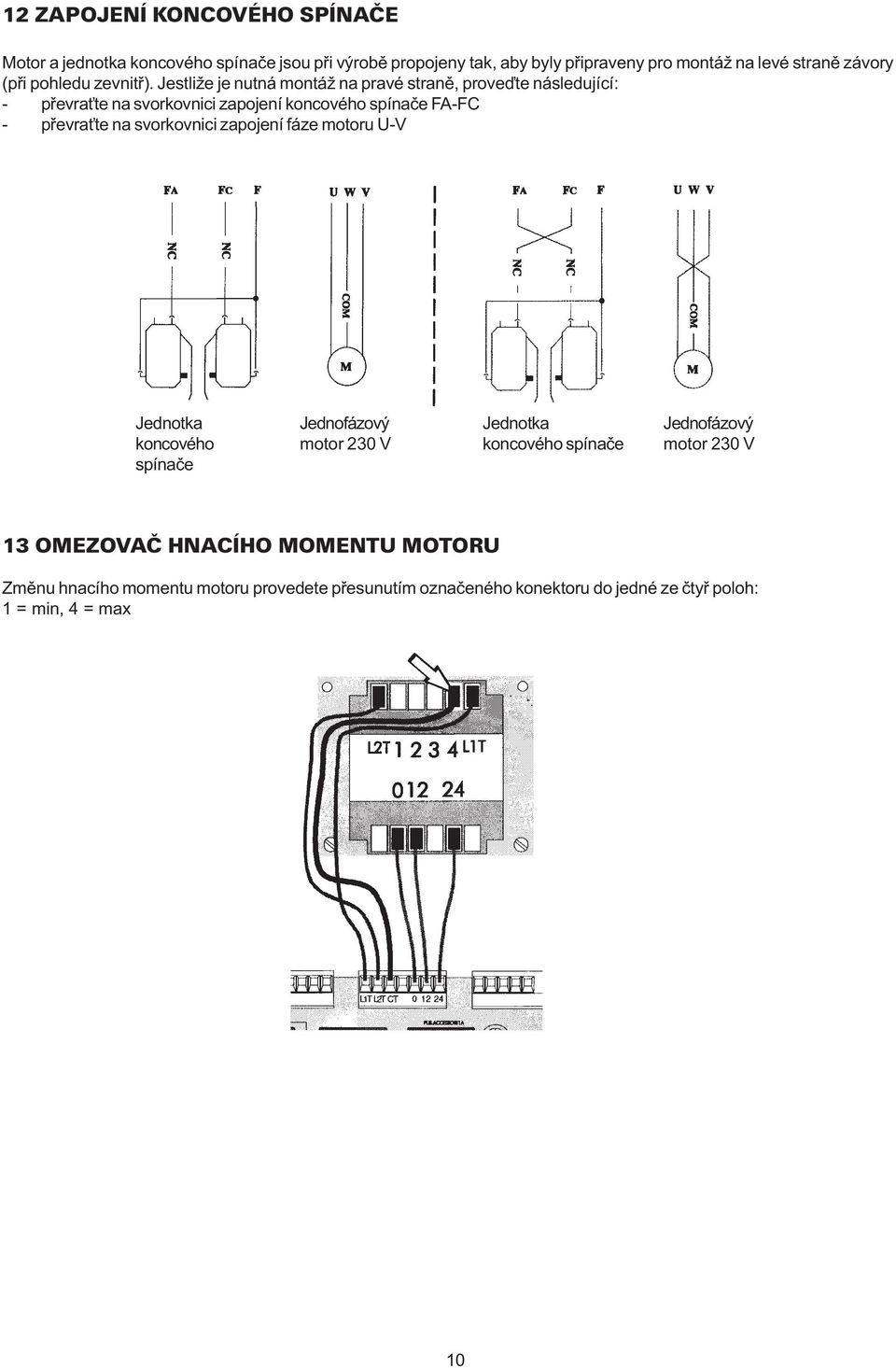

10 12 ZAPOJENÍ KONCOVÉHO SPÍNAÈE Motor a jednotka koncového spínaèe jsou pøi výrobì propojeny tak, aby byly pøipraveny pro montáž na levé stranì závory (pøi pohledu zevnitø). Jestliže je nutná montáž na pravé stranì, proveïte následující: - pøevra te na svorkovnici zapojení koncového spínaèe FA-FC - pøevra te na svorkovnici zapojení fáze motoru U-V Jednotka koncového spínaèe Jednofázový motor 230 V Jednotka koncového spínaèe Jednofázový motor 230 V 13 OMEZOVAÈ HNACÍHO MOMENTU MOTORU Zmìnu hnacího momentu motoru provedete pøesunutím oznaèeného konektoru do jedné ze ètyø poloh: 1 = min, 4 = max 10

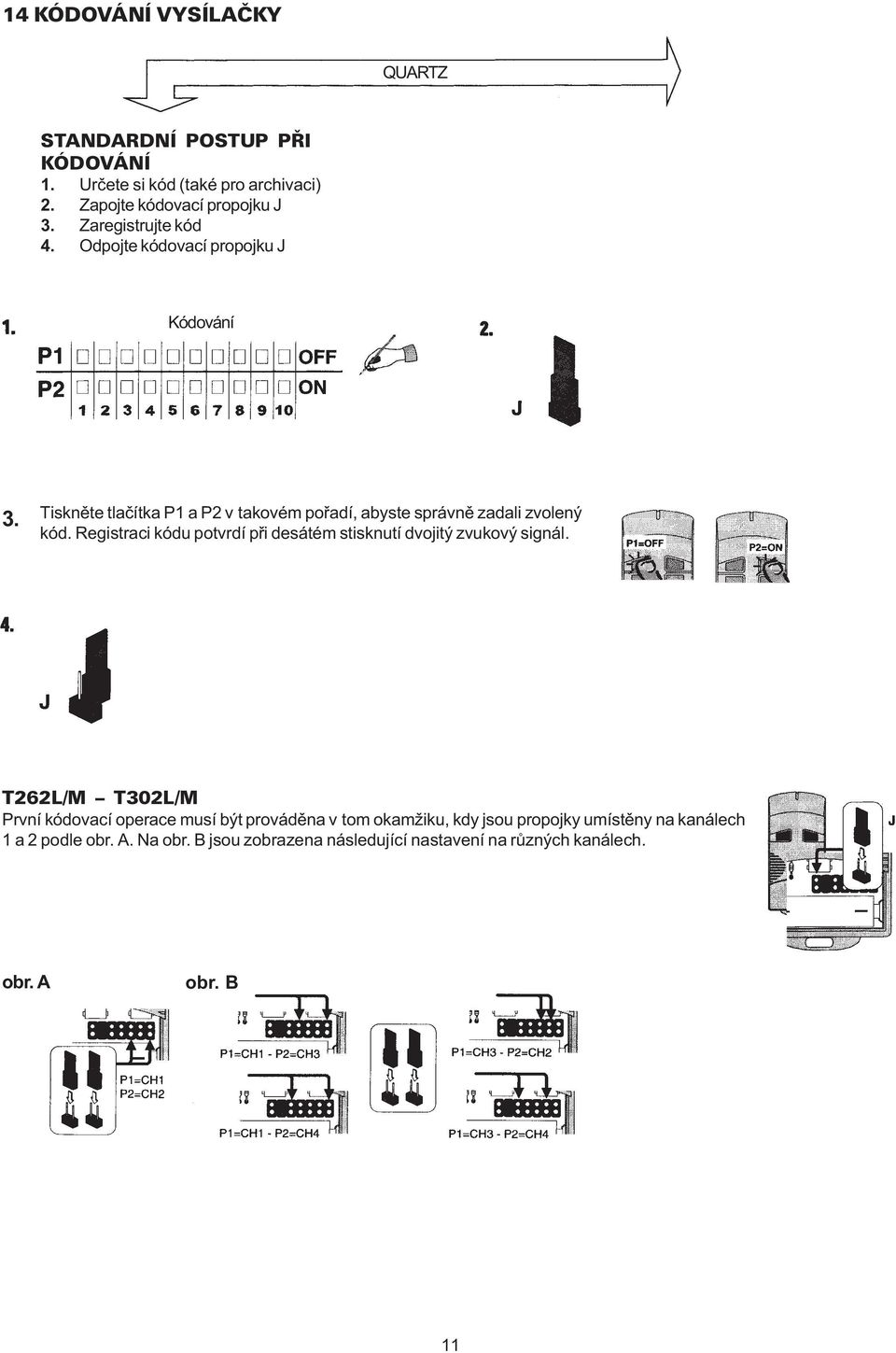

11 14 KÓDOVÁNÍ VYSÍLAÈKY QUARTZ STANDARDNÍ POSTUP PØI KÓDOVÁNÍ 1. Urèete si kód (také pro archivaci) 2. Zapojte kódovací propojku J 3. Zaregistrujte kód 4. Odpojte kódovací propojku J Kódování 3. Tisknìte tlaèítka P1 a P2 v takovém poøadí, abyste správnì zadali zvolený kód. Registraci kódu potvrdí pøi desátém stisknutí dvojitý zvukový signál. T262L/M T302L/M První kódovací operace musí být provádìna v tom okamžiku, kdy jsou propojky umístìny na kanálech 1 a 2 podle obr. A. Na obr. B jsou zobrazena následující nastavení na rùzných kanálech. obr. A obr. B 11

12 T2622M T3022M 1 kódování T264L/M T306L/M 2 kódování TOP 433 / TOP SUPER-REACTIVE T432M T312M Nastavte kód na volitelném pøepínaèi C a kanál na volitelném pøepínaèi D (P1=CH1 a P2=CH2, výchozí nastavení). T434M T314M Zadejte pouze kód. T432S Viz instrukce na vnìjší stranì obalu. TAM TFM T432 T434 T438 Viz pokyny k použití uvnitø balení. T132 T134 T138 T152 T154 T158 Všechny údaje uvedené v této publikaci jsou pouze informativní. Spoleènost CAME SPA si vyhrazuje právo provádìt zmìny technických parametrù, spojené s technologickými inovacemi svých výrobkù. 12
