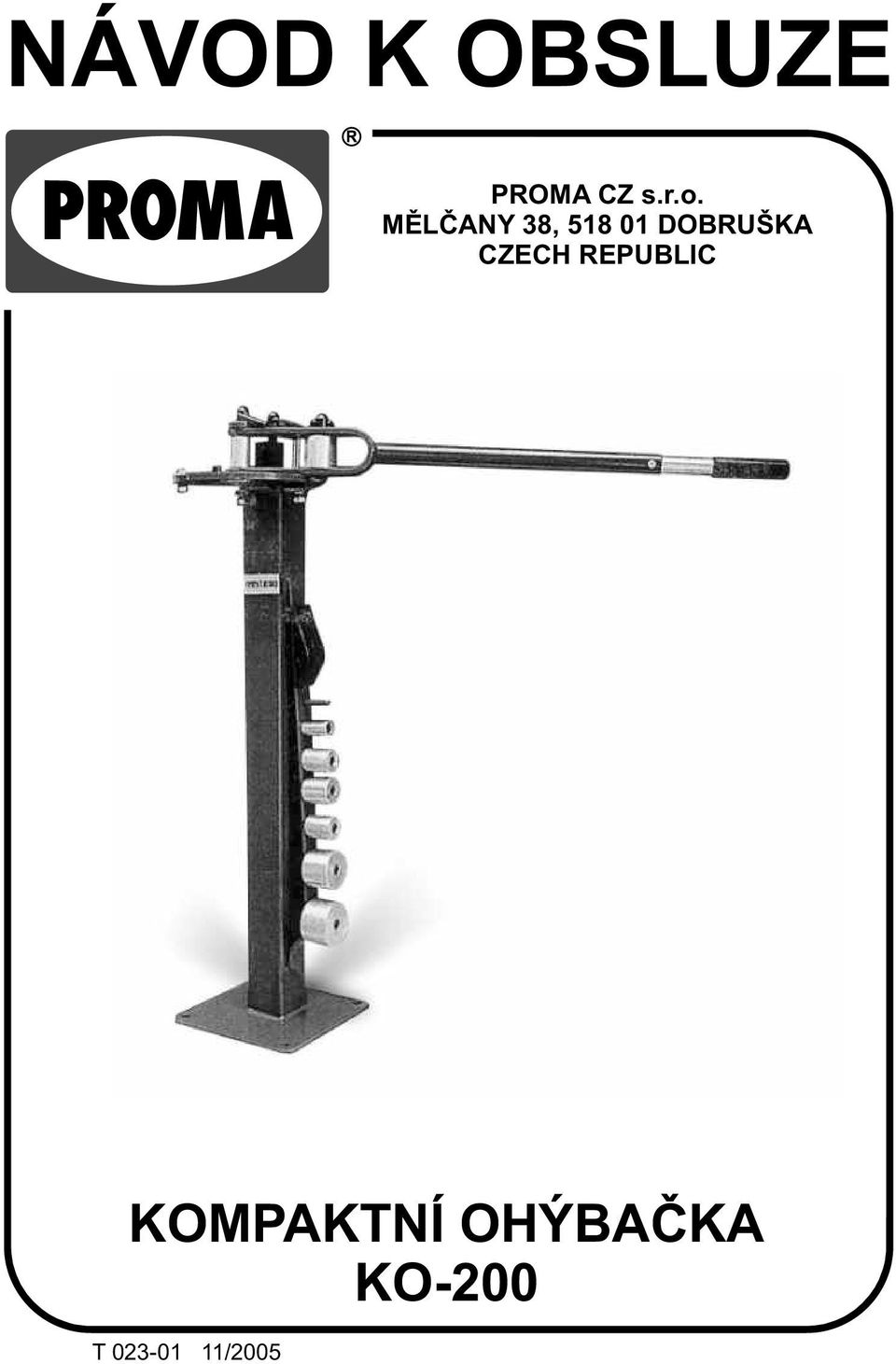

1 NÁVOD K OBSLUZE PROMA CZ s.r.o. MÌLÈANY 38, DOBRUŠKA CZECH REPUBLIC KOMPAKTNÍ OHÝBAÈKA KO-200 T /2005

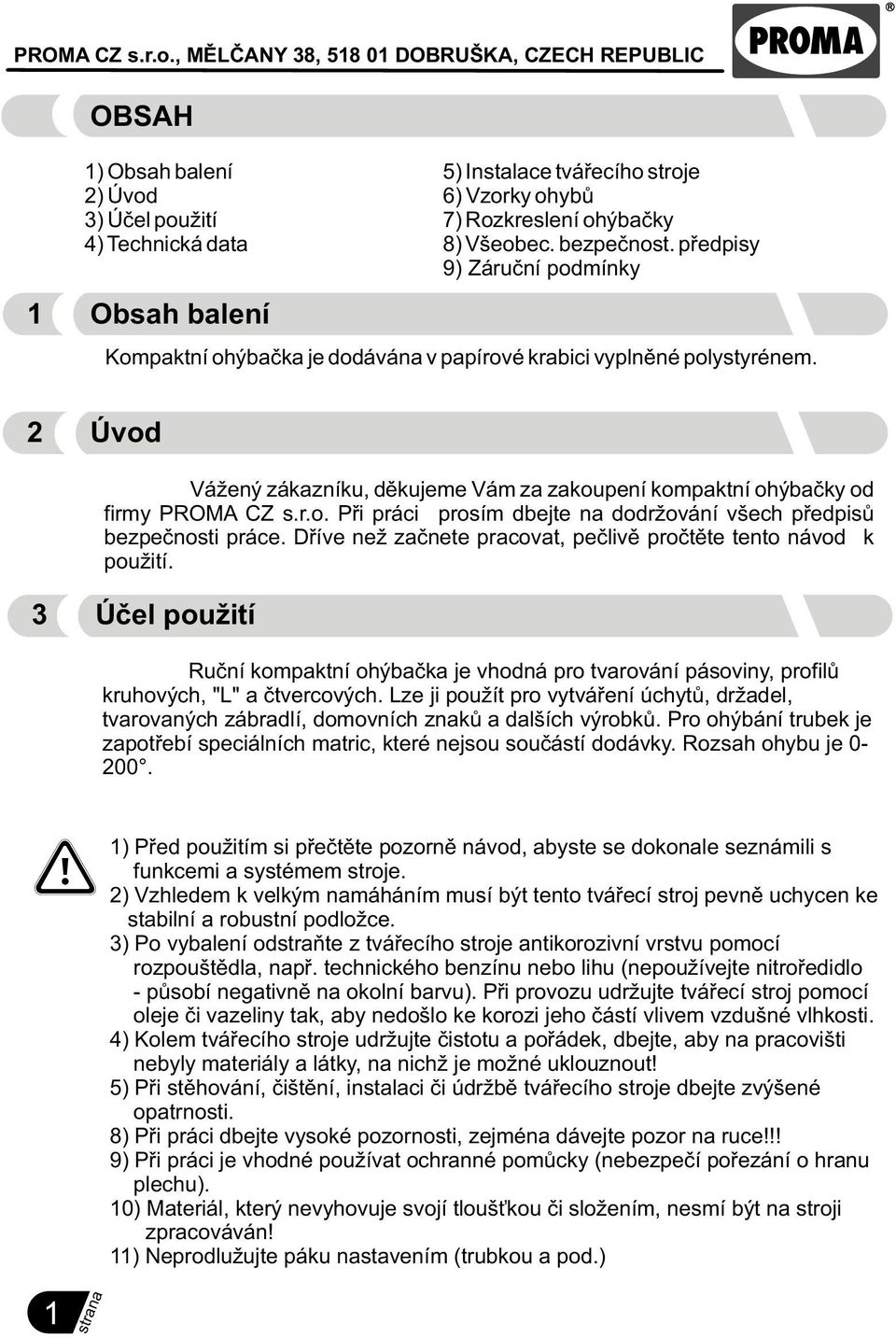

2 OBSAH 1) Obsah balení 2) Úvod 3) Úèel použití 4) Technická data 1 Obsah balení 2 Úvod Kompaktní ohýbaèka je dodávána v papírové krabici vyplnìné polystyrénem. Vážený zákazníku, dìkujeme Vám za zakoupení kompaktní ohýbaèky od firmy PROMA CZ s.r.o. Pøi práci prosím dbejte na dodržování všech pøedpisù bezpeènosti práce. Døíve než zaènete pracovat, peèlivì proètìte tento návod k použití. 3 Úèel použití 5) Instalace tváøecího stroje 6) Vzorky ohybù 7) Rozkreslení ohýbaèky 8) Všeobec. bezpeènost. pøedpisy 9) Záruèní podmínky Ruèní kompaktní ohýbaèka je vhodná pro tvarování pásoviny, profilù kruhových, "L" a ètvercových. Lze ji použít pro vytváøení úchytù, držadel, tvarovaných zábradlí, domovních znakù a dalších výrobkù. Pro ohýbání trubek je zapotøebí speciálních matric, které nejsou souèástí dodávky. Rozsah ohybu je s trana 1) Pøed použitím si pøeètìte pozornì návod, abyste se dokonale seznámili s funkcemi a systémem stroje. 2) Vzhledem k velkým namáháním musí být tento tváøecí stroj pevnì uchycen ke stabilní a robustní podložce. 3) Po vybalení odstraòte z tváøecího stroje antikorozivní vrstvu pomocí rozpouštìdla, napø. technického benzínu nebo lihu (nepoužívejte nitroøedidlo - pùsobí negativnì na okolní barvu). Pøi provozu udržujte tváøecí stroj pomocí oleje èi vazeliny tak, aby nedošlo ke korozi jeho èástí vlivem vzdušné vlhkosti. 4) Kolem tváøecího stroje udržujte èistotu a poøádek, dbejte, aby na pracovišti nebyly materiály a látky, na nichž je možné uklouznout! 5) Pøi stìhování, èištìní, instalaci èi údržbì tváøecího stroje dbejte zvýšené opatrnosti. 8) Pøi práci dbejte vysoké pozornosti, zejména dávejte pozor na ruce!!! 9) Pøi práci je vhodné používat ochranné pomùcky (nebezpeèí poøezání o hranu plechu). 10) Materiál, který nevyhovuje svojí tlouš kou èi složením, nesmí být na stroji zpracováván! 11) Neprodlužujte páku nastavením (trubkou a pod.)

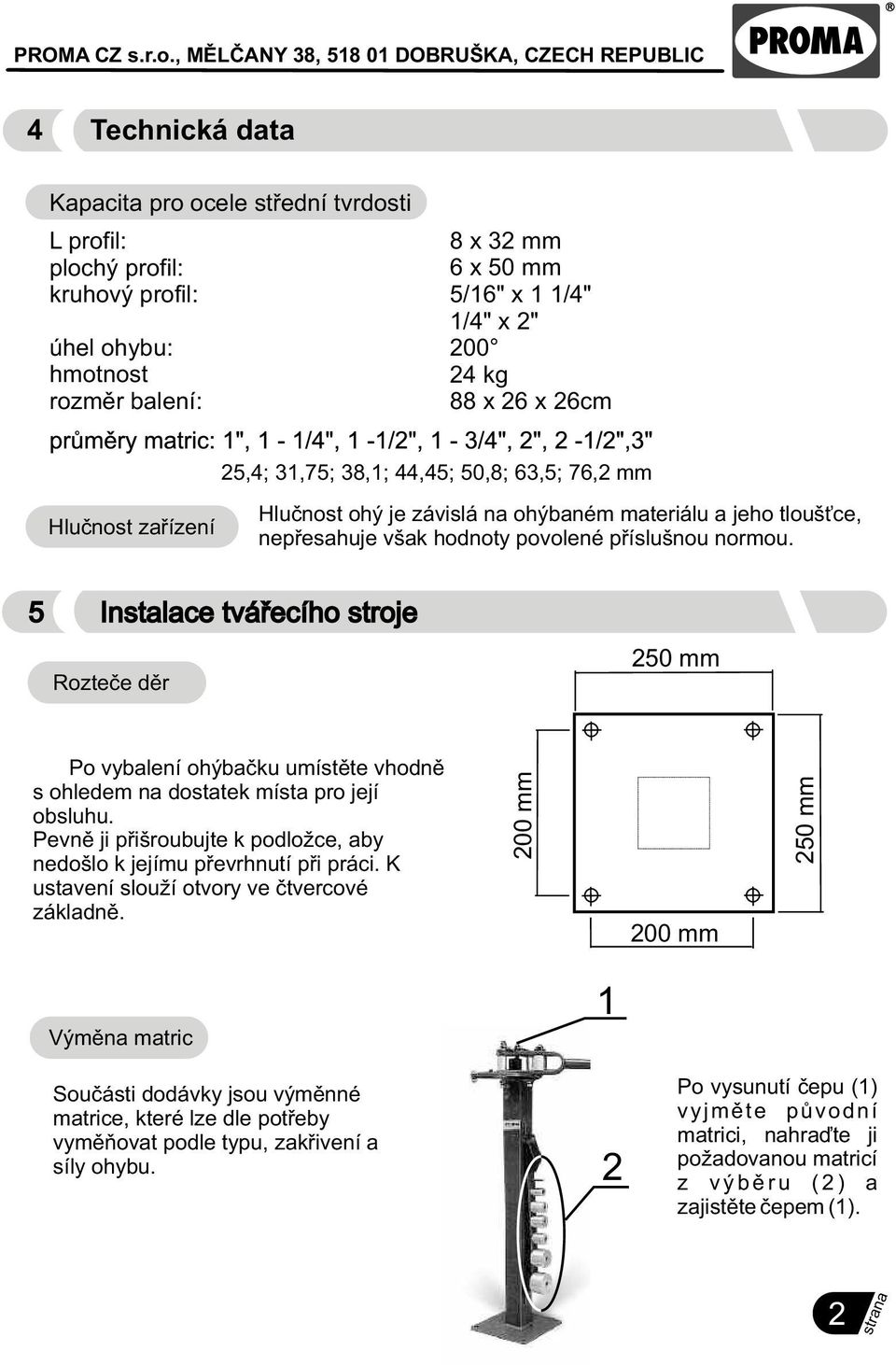

3 4 Technická data Kapacita pro ocele støední tvrdosti L profil: plochý profil: kruhový profil: úhel ohybu: hmotnost rozmìr balení: 8 x 32 mm 6 x 50 mm 5/16" x 1 1/4" 1/4" x 2" kg 88 x 26 x 26cm 25,4; 31,75; 38,1; 44,45; 50,8; 63,5; 76,2 mm Hluènost zaøízení Hluènost ohý je závislá na ohýbaném materiálu a jeho tlouš ce, nepøesahuje však hodnoty povolené pøíslušnou normou. 5 Instalace tváøecího stroje Rozteèe dìr 250 mm Po vybalení ohýbaèku umístìte vhodnì s ohledem na dostatek místa pro její obsluhu. Pevnì ji pøišroubujte k podložce, aby nedošlo k jejímu pøevrhnutí pøi práci. K ustavení slouží otvory ve ètvercové základnì. 200 mm 200 mm 250 mm Výmìna matric Souèásti dodávky jsou výmìnné matrice, které lze dle potøeby vymìòovat podle typu, zakøivení a síly ohybu. 1 2 Po vysunutí èepu (1) vyjmìte pùvodní matrici, nahraïte ji požadovanou matricí z výbìru (2) a zajistìte èepem (1). 2 strana

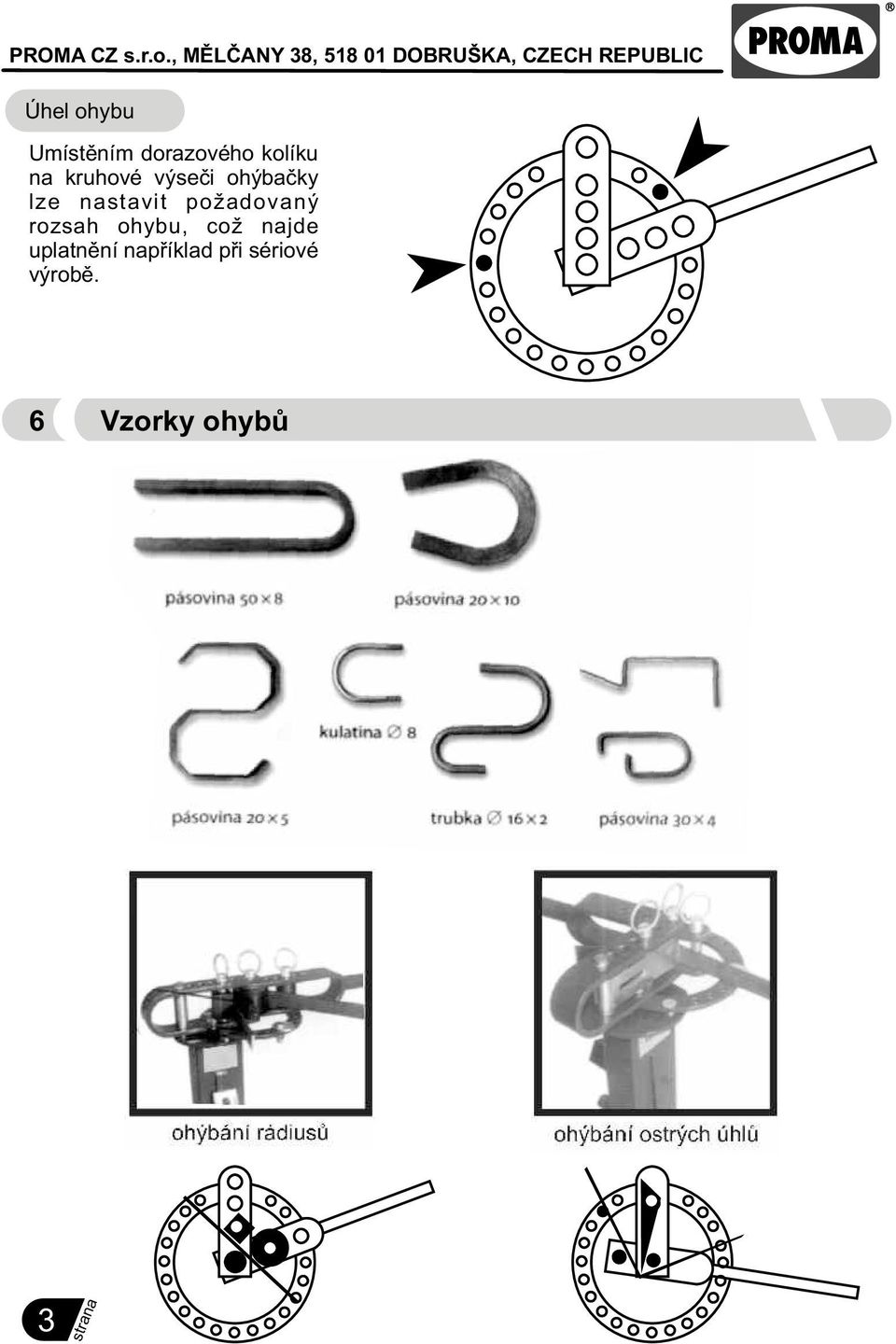

4 Úhel ohybu Umístìním dorazového kolíku na kruhové výseèi ohýbaèky lze nastavit požadovaný rozsah ohybu, což najde uplatnìní napøíklad pøi sériové výrobì. 6 Vzorky ohybù 3 strana

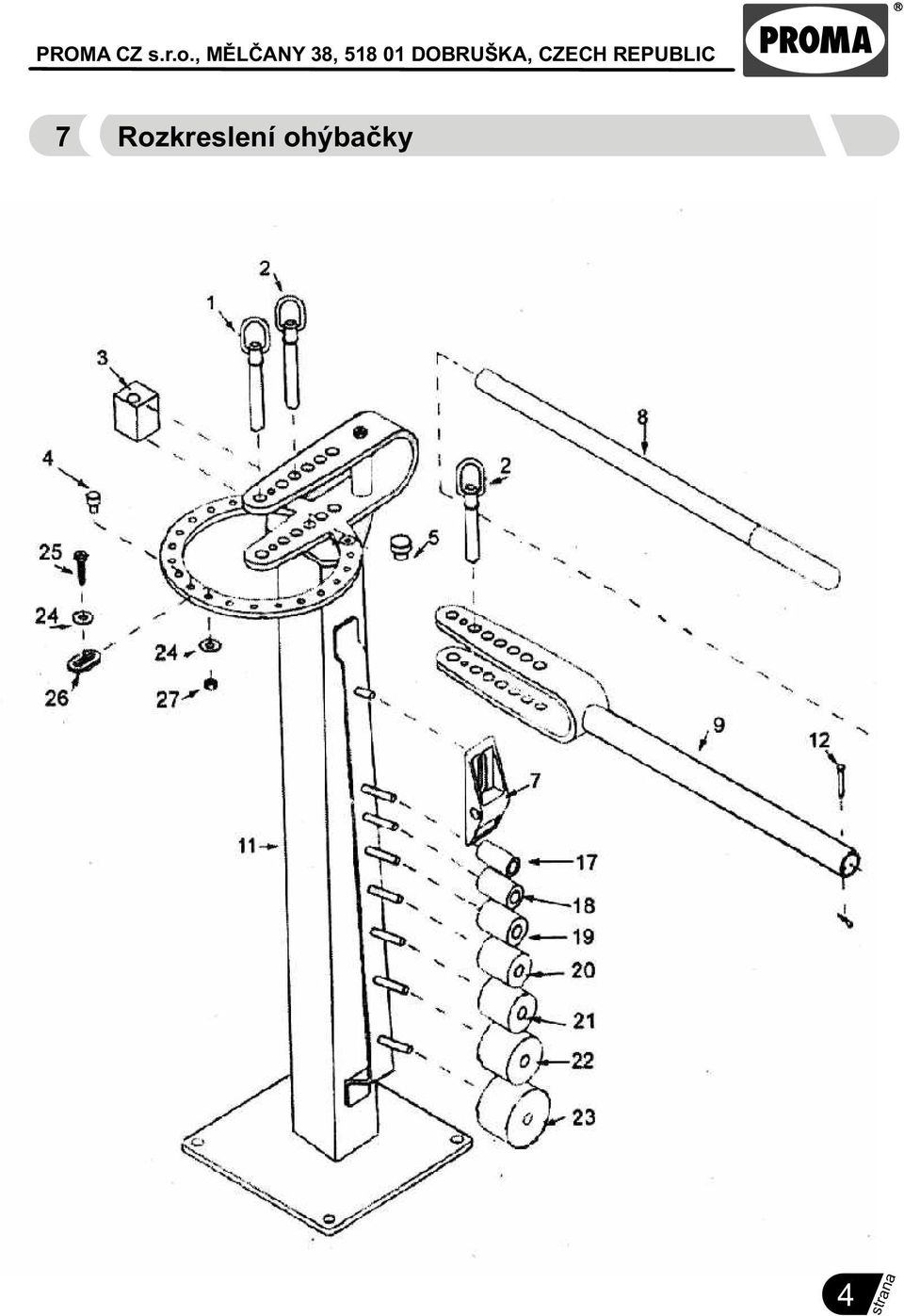

5 7 Rozkreslení ohýbaèky 4 s trana

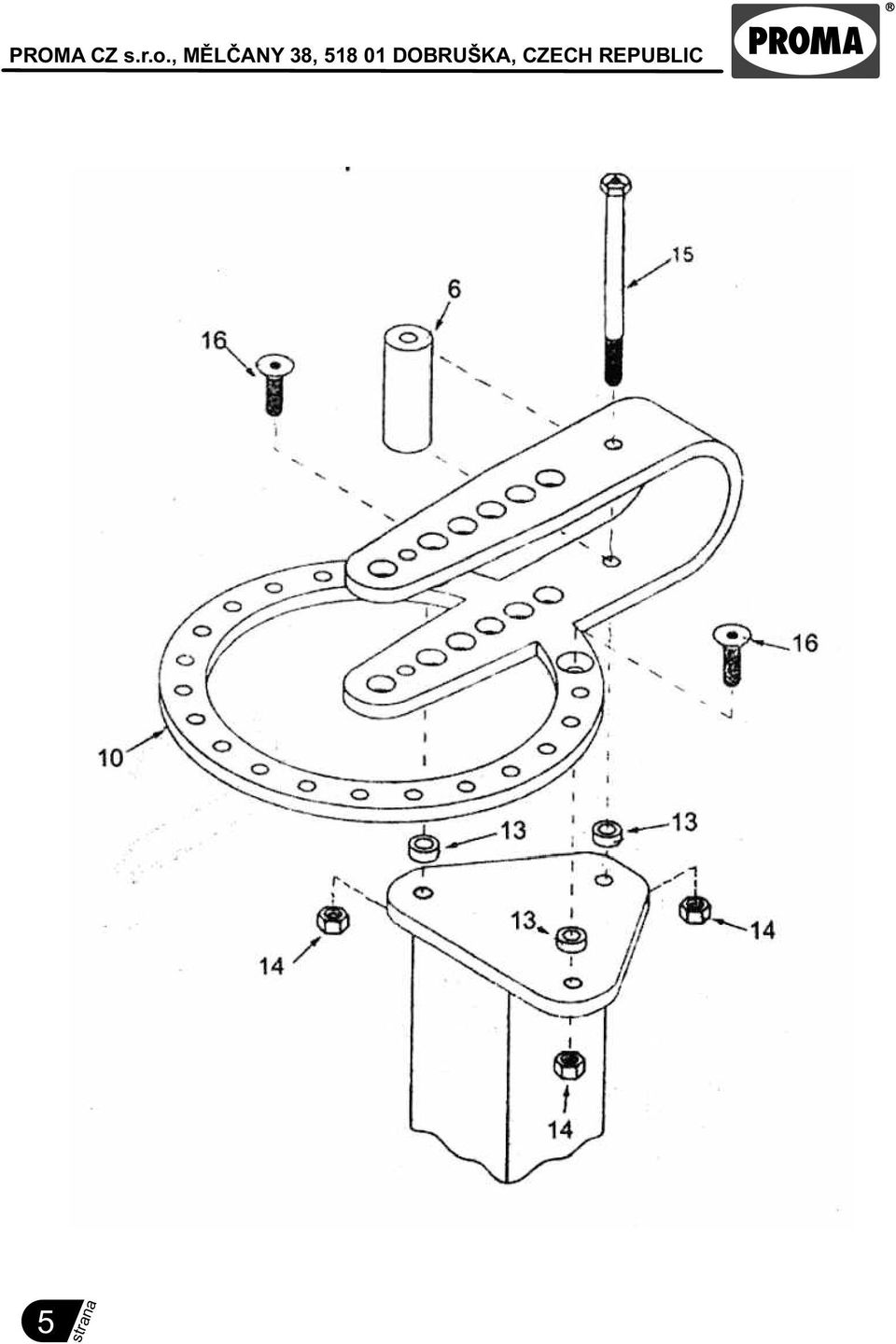

6 5 str ana

7

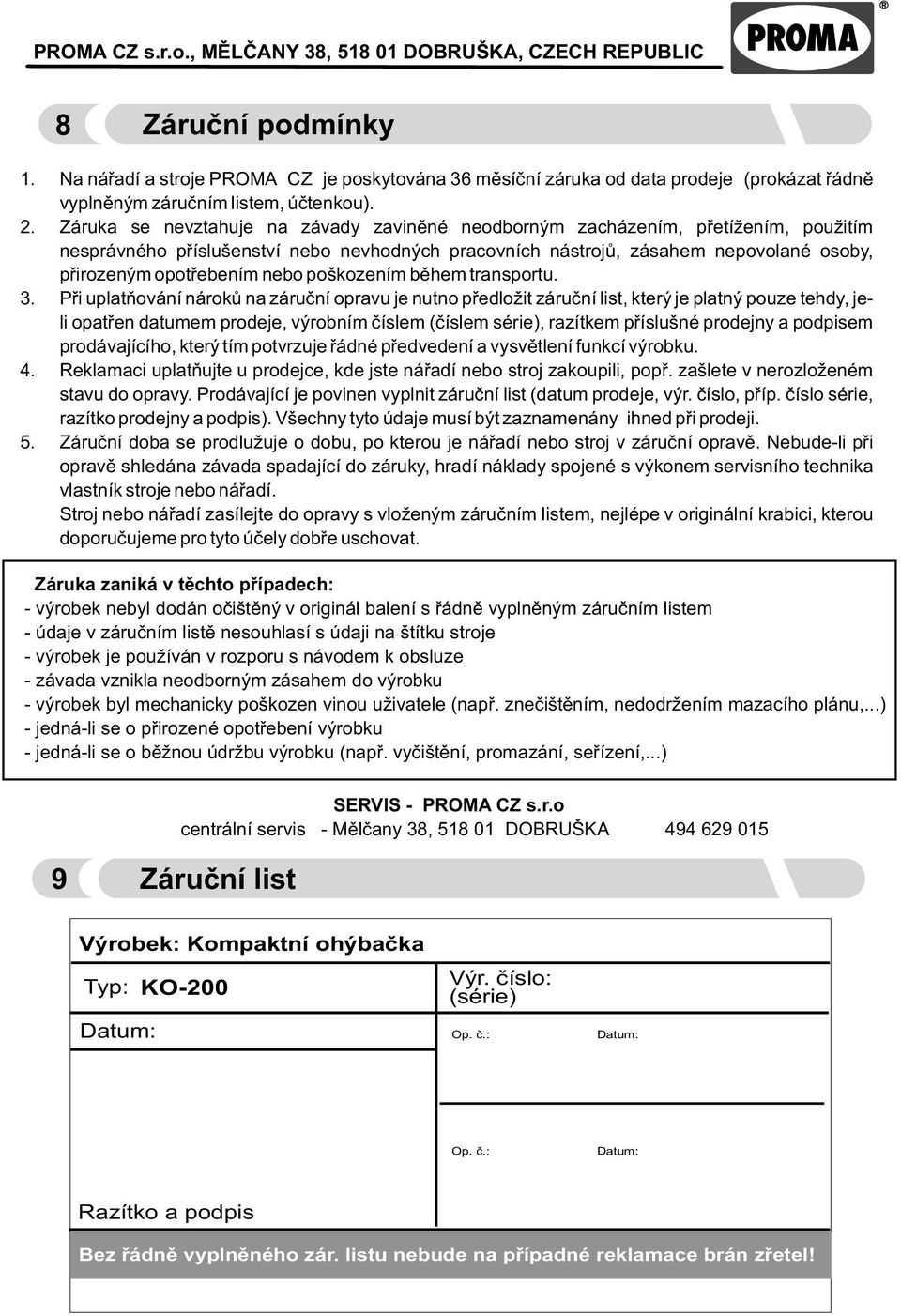

8 8 Záruèní podmínky 1. Na náøadí a stroje PROMA CZ je poskytována 36 mìsíèní záruka od data prodeje (prokázat øádnì vyplnìným záruèním listem, úètenkou). 2. Záruka se nevztahuje na závady zavinìné neodborným zacházením, pøetížením, použitím nesprávného pøíslušenství nebo nevhodných pracovních nástrojù, zásahem nepovolané osoby, pøirozeným opotøebením nebo poškozením bìhem transportu. 3. Pøi uplatòování nárokù na záruèní opravu je nutno pøedložit záruèní list, který je platný pouze tehdy, jeli opatøen datumem prodeje, výrobním èíslem (èíslem série), razítkem pøíslušné prodejny a podpisem prodávajícího, který tím potvrzuje øádné pøedvedení a vysvìtlení funkcí výrobku. 4. Reklamaci uplatòujte u prodejce, kde jste náøadí nebo stroj zakoupili, popø. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruèní list (datum prodeje, výr. èíslo, pøíp. èíslo série, razítko prodejny a podpis). Všechny tyto údaje musí být zaznamenány ihned pøi prodeji. 5. Záruèní doba se prodlužuje o dobu, po kterou je náøadí nebo stroj v záruèní opravì. Nebude-li pøi opravì shledána závada spadající do záruky, hradí náklady spojené s výkonem servisního technika vlastník stroje nebo náøadí. Stroj nebo náøadí zasílejte do opravy s vloženým záruèním listem, nejlépe v originální krabici, kterou doporuèujeme pro tyto úèely dobøe uschovat. Záruka zaniká v tìchto pøípadech: - výrobek nebyl dodán oèištìný v originál balení s øádnì vyplnìným záruèním listem - údaje v záruèním listì nesouhlasí s údaji na štítku stroje - výrobek je používán v rozporu s návodem k obsluze - závada vznikla neodborným zásahem do výrobku - výrobek byl mechanicky poškozen vinou uživatele (napø. zneèištìním, nedodržením mazacího plánu,...) - jedná-li se o pøirozené opotøebení výrobku - jedná-li se o bìžnou údržbu výrobku (napø. vyèištìní, promazání, seøízení,...) SERVIS - PROMA CZ s.r.o centrální servis - Mìlèany 38, DOBRUŠKA Záruèní list Výrobek: Kompaktní ohýbaèka Typ: KO-200 Výr. èíslo: (série) Datum: Op. è.: Datum: Op. è.: Datum: Razítko a podpis Bez øádnì vyplnìného zár. listu nebude na pøípadné reklamace brán zøetel!
