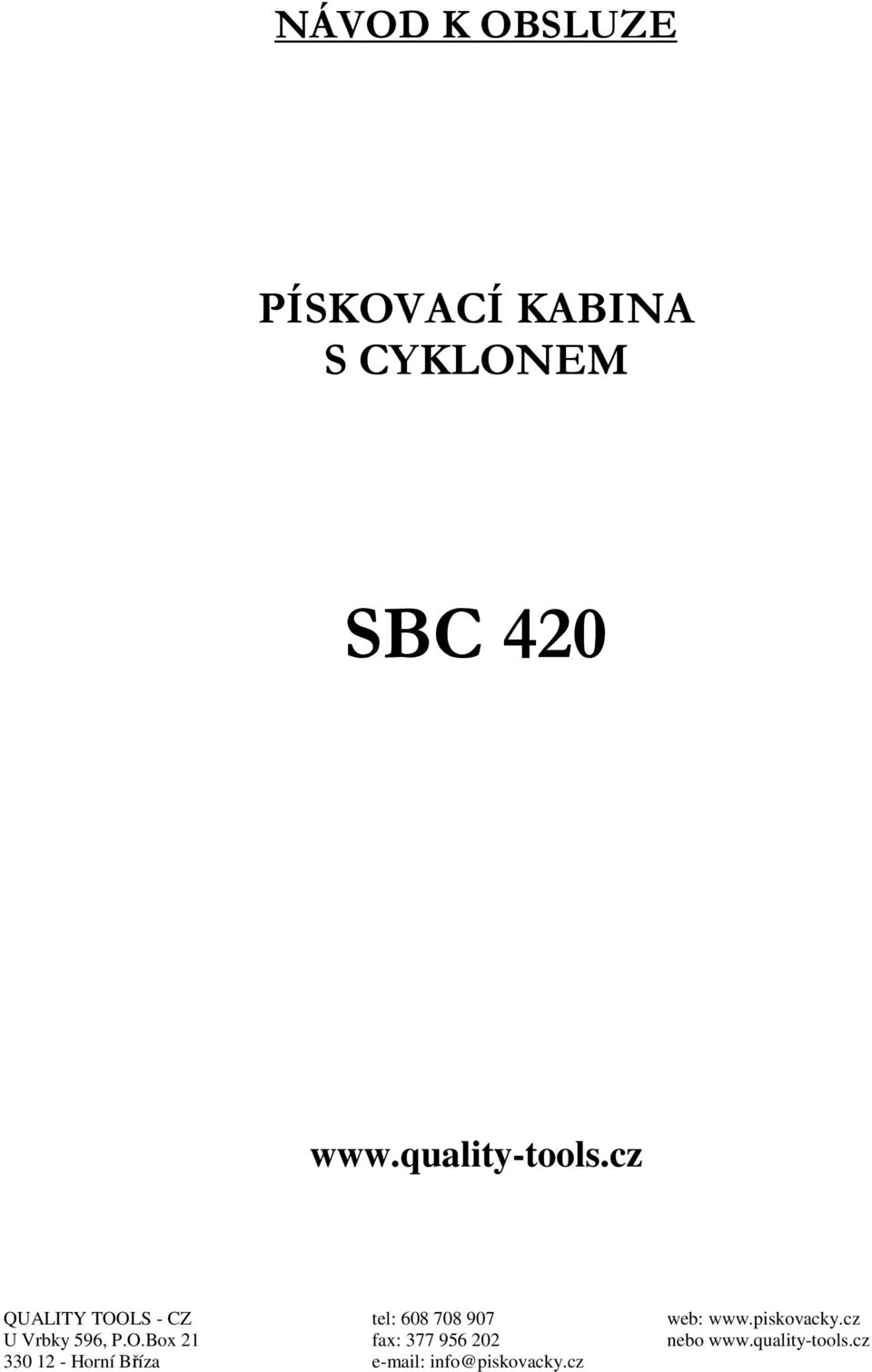

NÁVOD K OBSLUZE PÍSKOVACÍ KABINA S CYKLONEM SBC

Transkript

1 NÁVOD K OBSLUZE PÍSKOVACÍ KABINA S CYKLONEM SBC 420

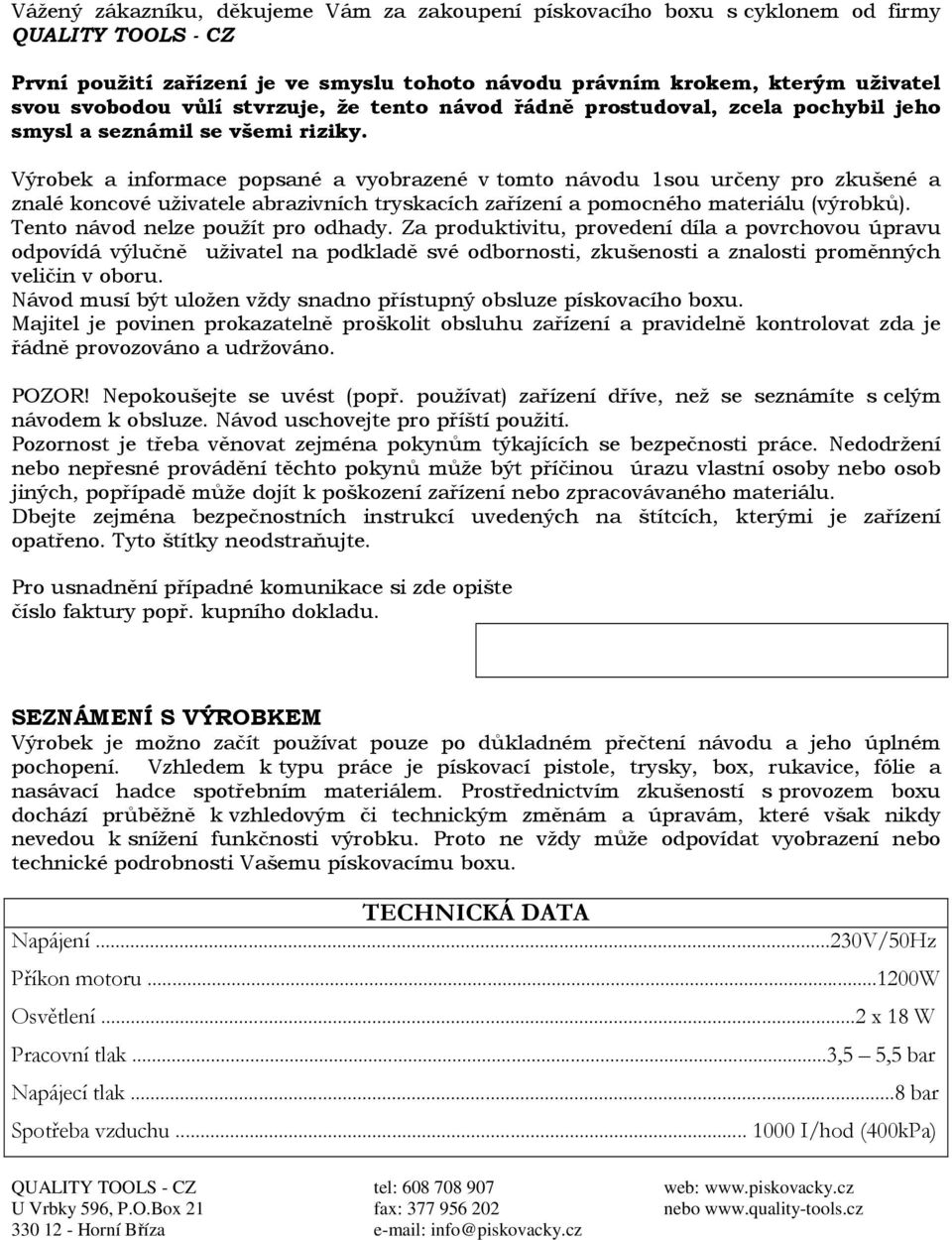

2 Vážený zákazníku, děkujeme Vám za zakoupení pískovacího boxu s cyklonem od firmy QUALITY TOOLS - CZ První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochybil jeho smysl a seznámil se všemi riziky. Výrobek a informace popsané a vyobrazené v tomto návodu 1sou určeny pro zkušené a znalé koncové uživatele abrazivních tryskacích zařízení a pomocného materiálu (výrobků). Tento návod nelze použít pro odhady. Za produktivitu, provedení díla a povrchovou úpravu odpovídá výlučně uživatel na podkladě své odbornosti, zkušenosti a znalosti proměnných veličin v oboru. Návod musí být uložen vždy snadno přístupný obsluze pískovacího boxu. Majitel je povinen prokazatelně proškolit obsluhu zařízení a pravidelně kontrolovat zda je řádně provozováno a udržováno. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. SEZNÁMENÍ S VÝROBKEM Výrobek je možno začít používat pouze po důkladném přečtení návodu a jeho úplném pochopení. Vzhledem k typu práce je pískovací pistole, trysky, box, rukavice, fólie a nasávací hadce spotřebním materiálem. Prostřednictvím zkušeností s provozem boxu dochází průběžně k vzhledovým či technickým změnám a úpravám, které však nikdy nevedou k snížení funkčnosti výrobku. Proto ne vždy může odpovídat vyobrazení nebo technické podrobnosti Vašemu pískovacímu boxu. TECHNICKÁ DATA Napájení...230V/50Hz Příkon motoru w Osvětlení...2 x 18 W Pracovní tlak...3,5 5,5 bar Napájecí tlak...8 bar Spotřeba vzduchu I/hod (400kPa)

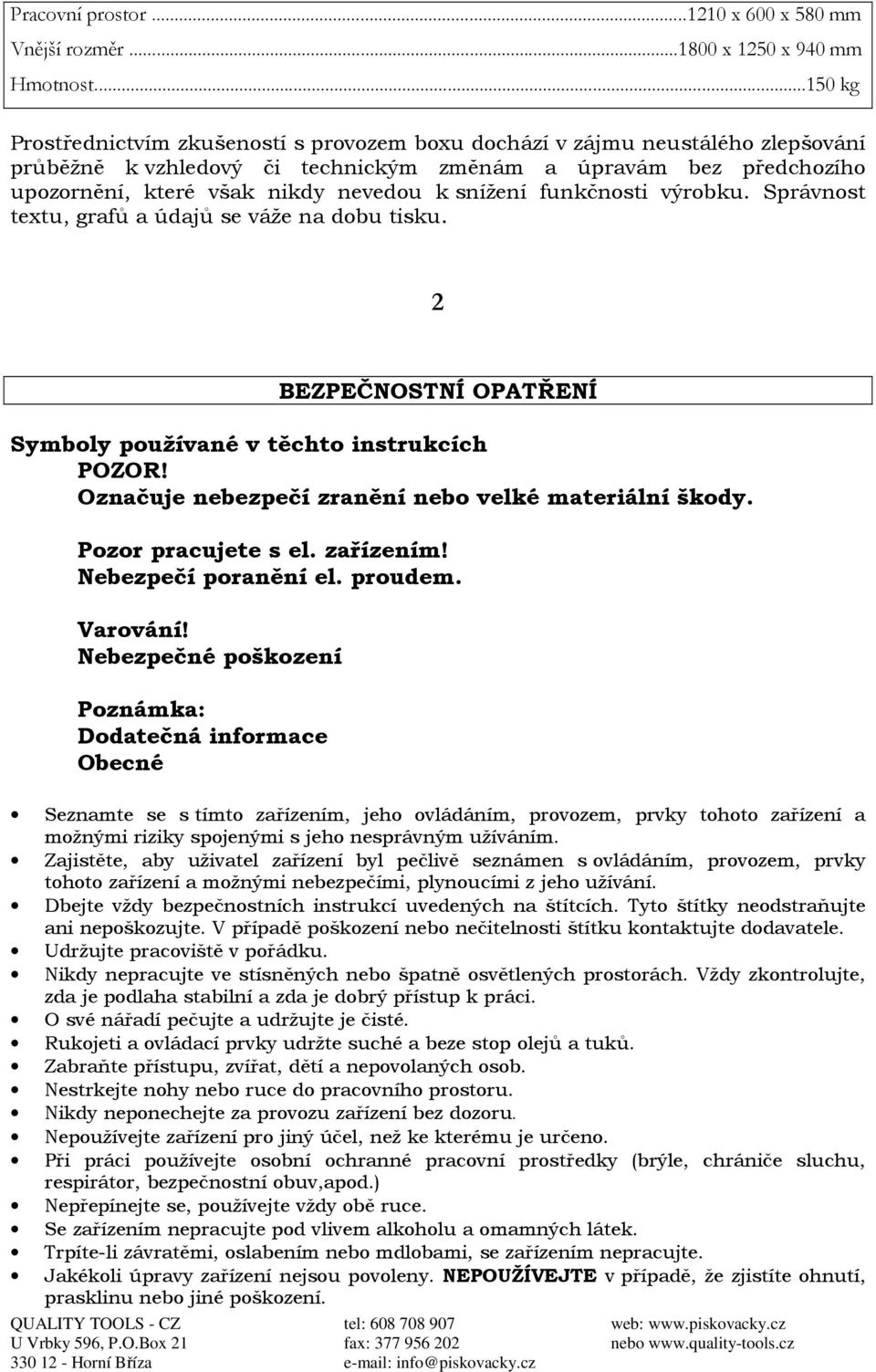

3 Pracovní prostor x 600 x 580 mm Vnější rozměr x 1250 x 940 mm Hmotnost kg Prostřednictvím zkušeností s provozem boxu dochází v zájmu neustálého zlepšování průběžně k vzhledový či technickým změnám a úpravám bez předchozího upozornění, které však nikdy nevedou k snížení funkčnosti výrobku. Správnost textu, grafů a údajů se váže na dobu tisku. 2 BEZPEČNOSTNÍ OPATŘENÍ Symboly používané v těchto instrukcích POZOR! Označuje nebezpečí zranění nebo velké materiální škody. Pozor pracujete s el. zařízením! Nebezpečí poranění el. proudem. Varování! Nebezpečné poškození Poznámka: Dodatečná informace Obecné Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (brýle, chrániče sluchu, respirátor, bezpečnostní obuv,apod.) Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození.

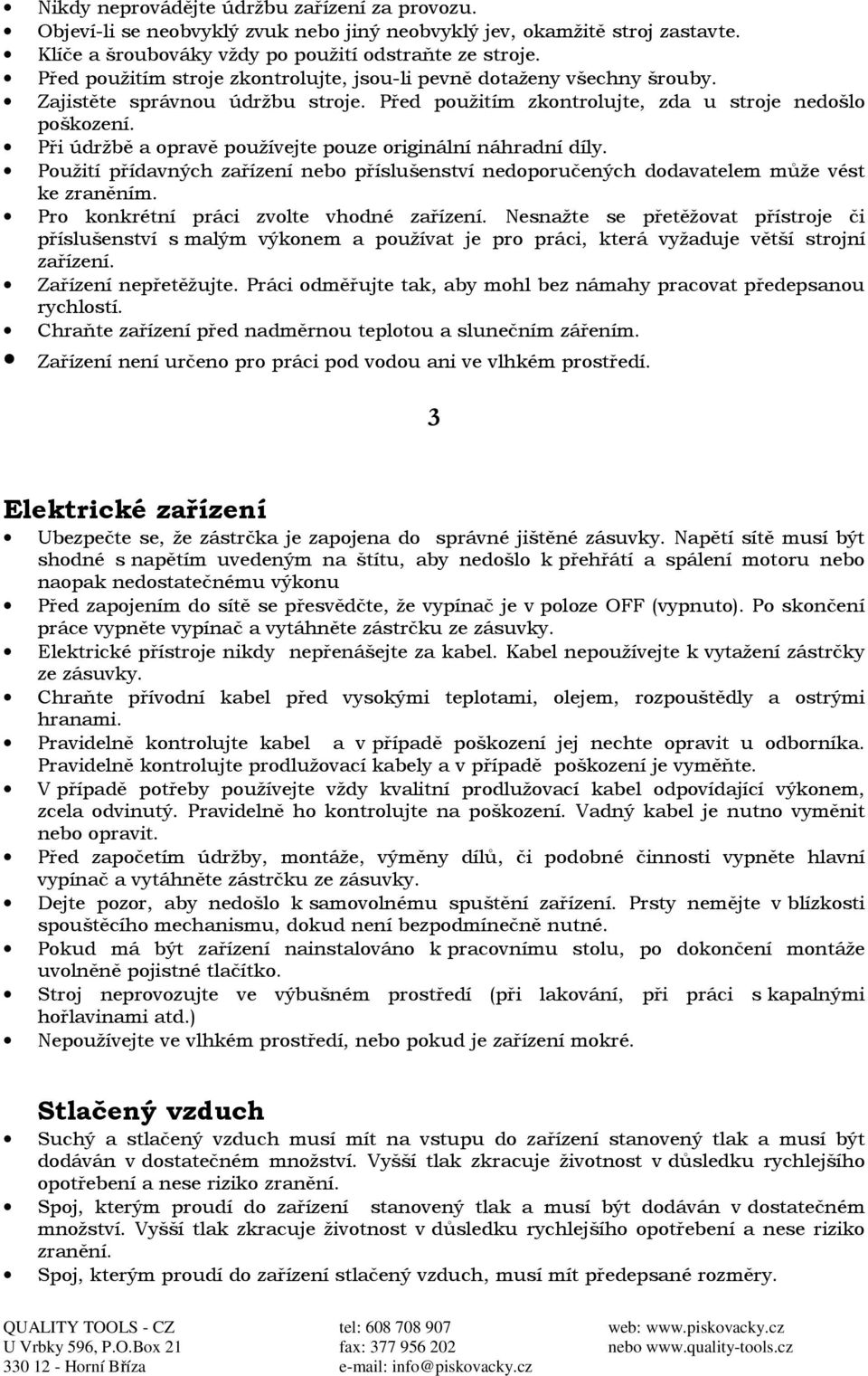

4 Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte. Klíče a šroubováky vždy po použití odstraňte ze stroje. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny šrouby. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Zařízení nepřetěžujte. Práci odměřujte tak, aby mohl bez námahy pracovat předepsanou rychlostí. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou ani ve vlhkém prostředí. 3 Elektrické zařízení Ubezpečte se, že zástrčka je zapojena do správné jištěné zásuvky. Napětí sítě musí být shodné s napětím uvedeným na štítu, aby nedošlo k přehřátí a spálení motoru nebo naopak nedostatečnému výkonu Před zapojením do sítě se přesvědčte, že vypínač je v poloze OFF (vypnuto). Po skončení práce vypněte vypínač a vytáhněte zástrčku ze zásuvky. Elektrické přístroje nikdy nepřenášejte za kabel. Kabel nepoužívejte k vytažení zástrčky ze zásuvky. Chraňte přívodní kabel před vysokými teplotami, olejem, rozpouštědly a ostrými hranami. Pravidelně kontrolujte kabel a v případě poškození jej nechte opravit u odborníka. Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte. V případě potřeby používejte vždy kvalitní prodlužovací kabel odpovídající výkonem, zcela odvinutý. Pravidelně ho kontrolujte na poškození. Vadný kabel je nutno vyměnit nebo opravit. Před započetím údržby, montáže, výměny dílů, či podobné činnosti vypněte hlavní vypínač a vytáhněte zástrčku ze zásuvky. Dejte pozor, aby nedošlo k samovolnému spuštění zařízení. Prsty nemějte v blízkosti spouštěcího mechanismu, dokud není bezpodmínečně nutné. Pokud má být zařízení nainstalováno k pracovnímu stolu, po dokončení montáže uvolněně pojistné tlačítko. Stroj neprovozujte ve výbušném prostředí (při lakování, při práci s kapalnými hořlavinami atd.) Nepoužívejte ve vlhkém prostředí, nebo pokud je zařízení mokré. Stlačený vzduch Suchý a stlačený vzduch musí mít na vstupu do zařízení stanovený tlak a musí být dodáván v dostatečném množství. Vyšší tlak zkracuje životnost v důsledku rychlejšího opotřebení a nese riziko zranění. Spoj, kterým proudí do zařízení stanovený tlak a musí být dodáván v dostatečném množství. Vyšší tlak zkracuje životnost v důsledku rychlejšího opotřebení a nese riziko zranění. Spoj, kterým proudí do zařízení stlačený vzduch, musí mít předepsané rozměry.

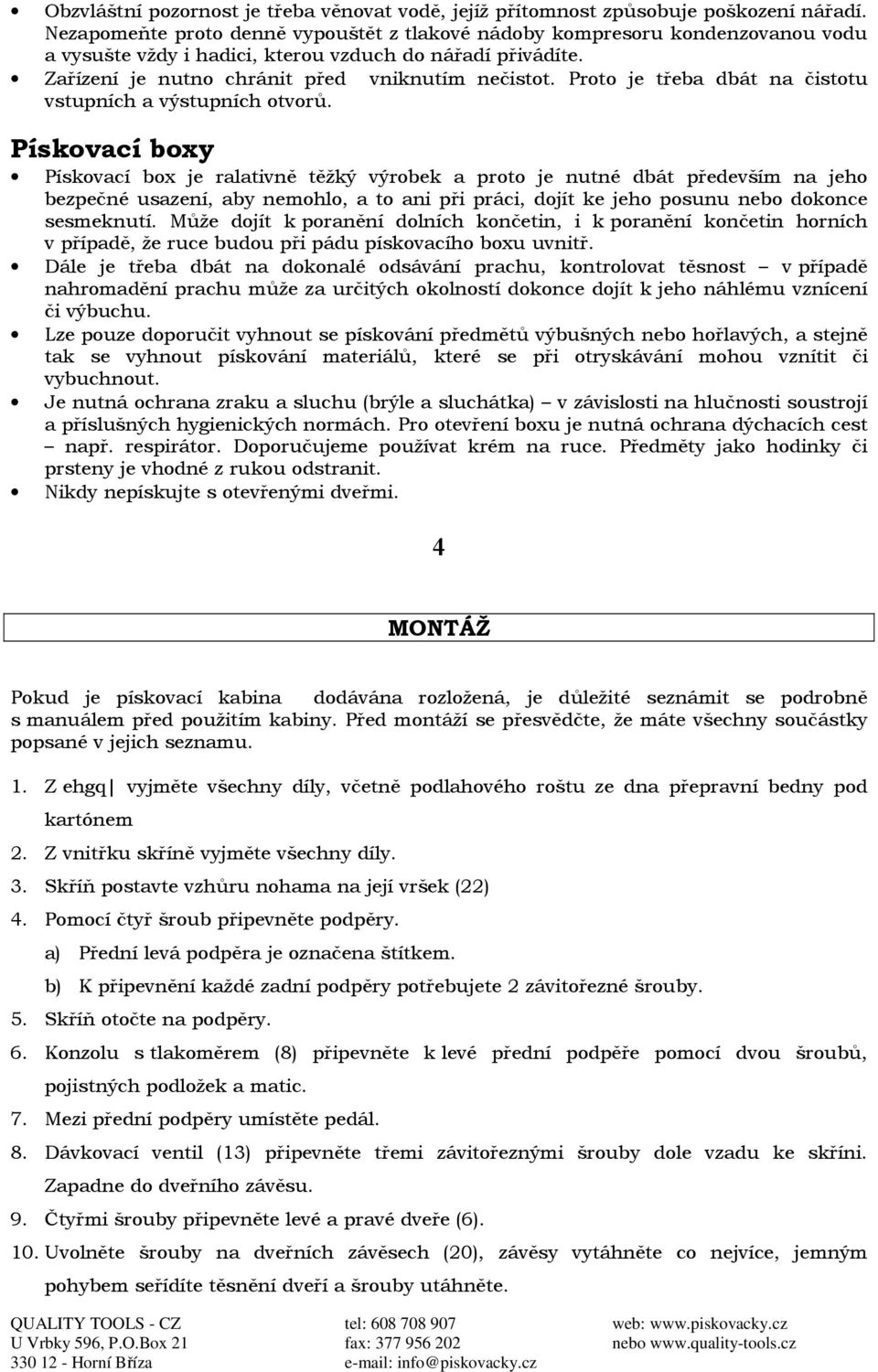

5 Obzvláštní pozornost je třeba věnovat vodě, jejíž přítomnost způsobuje poškození nářadí. Nezapomeňte proto denně vypouštět z tlakové nádoby kompresoru kondenzovanou vodu a vysušte vždy i hadici, kterou vzduch do nářadí přivádíte. Zařízení je nutno chránit před vniknutím nečistot. Proto je třeba dbát na čistotu vstupních a výstupních otvorů. Pískovací boxy Pískovací box je ralativně těžký výrobek a proto je nutné dbát především na jeho bezpečné usazení, aby nemohlo, a to ani při práci, dojít ke jeho posunu nebo dokonce sesmeknutí. Může dojít k poranění dolních končetin, i k poranění končetin horních v případě, že ruce budou při pádu pískovacího boxu uvnitř. Dále je třeba dbát na dokonalé odsávání prachu, kontrolovat těsnost v případě nahromadění prachu může za určitých okolností dokonce dojít k jeho náhlému vznícení či výbuchu. Lze pouze doporučit vyhnout se pískování předmětů výbušných nebo hořlavých, a stejně tak se vyhnout pískování materiálů, které se při otryskávání mohou vznítit či vybuchnout. Je nutná ochrana zraku a sluchu (brýle a sluchátka) v závislosti na hlučnosti soustrojí a příslušných hygienických normách. Pro otevření boxu je nutná ochrana dýchacích cest např. respirátor. Doporučujeme používat krém na ruce. Předměty jako hodinky či prsteny je vhodné z rukou odstranit. Nikdy nepískujte s otevřenými dveřmi. 4 MONTÁŽ Pokud je pískovací kabina dodávána rozložená, je důležité seznámit se podrobně s manuálem před použitím kabiny. Před montáží se přesvědčte, že máte všechny součástky popsané v jejich seznamu. 1. Z ehgq vyjměte všechny díly, včetně podlahového roštu ze dna přepravní bedny pod kartónem 2. Z vnitřku skříně vyjměte všechny díly. 3. Skříň postavte vzhůru nohama na její vršek (22) 4. Pomocí čtyř šroub připevněte podpěry. a) Přední levá podpěra je označena štítkem. b) K připevnění každé zadní podpěry potřebujete 2 závitořezné šrouby. 5. Skříň otočte na podpěry. 6. Konzolu s tlakoměrem (8) připevněte k levé přední podpěře pomocí dvou šroubů, pojistných podložek a matic. 7. Mezi přední podpěry umístěte pedál. 8. Dávkovací ventil (13) připevněte třemi závitořeznými šrouby dole vzadu ke skříni. Zapadne do dveřního závěsu. 9. Čtyřmi šrouby připevněte levé a pravé dveře (6). 10. Uvolněte šrouby na dveřních závěsech (20), závěsy vytáhněte co nejvíce, jemným pohybem seřídíte těsnění dveří a šrouby utáhněte.

6 11. Na vršek skříně umístěte sklo (19). 12. Umístěte osvětlovací těleso (1) na sklo s vypínačem na pravé straně a připevněte jej ke skříni čtyřmi šrouby s rovnými podložkami. 13. Cyklon prachu a) Těleso cyklonu 30 připevněte k zadnímu panelu (pravá strana). Potrubí vyrovnejte vůči otvoru. Použijte šrouby a rovné podložky. b) Vršek cyklonu (s motorem 27 a filtrem 28) umístěte nahoru na jednotku. Zaklapněte dvě příchytky. c) Demontujte vstupní kryt 32, který kryje trubku cyklonu uvnitř skříně boxu a obvod trubky utěsněte tmelem nebo těsnící páskou. Znovu namontujte vstupní kryt. 14. Utáhněte všechny svorníky, matice a šrouby. 15. Podlahový rošt umístěte vyříznutým rohem k pravé přední straně skříně. Otvorem protáhněte hadice. 16. Zástrčku cyklonu zapojte do zásuvky na osvětlovacím tělese. Kabel osvětlovacího tělesa zapojte do sítě 230 V / 50 Hz. Vypínačem na skříni zapnete osvětlení a cyklon. 17. Provozní média se plní do skříně přes podlahový rošt Příprava součástek k tryskání PROVOZ Všechny součástky musí být bez oleje, maziva a vlhkosti. Před u ložením do skříně musí být součástky vysušeny. 2. Tlak vzduchu Provozní tlak: 3,5 až 5,5 bar. Lze použít i vyšší tlak (max. 8,6 bar), ale některá média se předčasně znehodnotí (např. skleněné kuličky). Tlak vzduchu nastavte na 5,5 bar. Většinu součástek lze čistit tryskáním při tomto tlaku. U kalibrovaných dílů z oceli, hliníku a jiných jemných součástek začněte s nižším tlakem a tlak postupně zvyšujte, dokud nedosáhnete požadované povrchové úpravy. 3. Stlačený vzduch musí být zbaven vodního kondenzátu a mastnot. Doporučujeme použít odlučovač vody. VAROVÁNÍ: ZAŘÍZENÍ NEPŘIPOJUJTE K LÁHVI S VYSOKOTLAKÝM PLYNEM, PROTOŽE MŮŽE PRASKNOUT A EXPLODOVAT. 3. Úhel a vzdálenost tryskání Pistoli směřujte na součástky v úhlu o s odrazem od zadní stěny skříně. Pistoli nedržte v úhlu 90 o k čištěným součástkám, protože paprsek tryskacího média se odrazí přímo zpět a zpomalí tryskání. Při tomto úhlu se nadměrně opotřebuje pistole a průzor. Pistolu udržujte ve vzdálenosti asi 15 cm od tryskaných součástek.

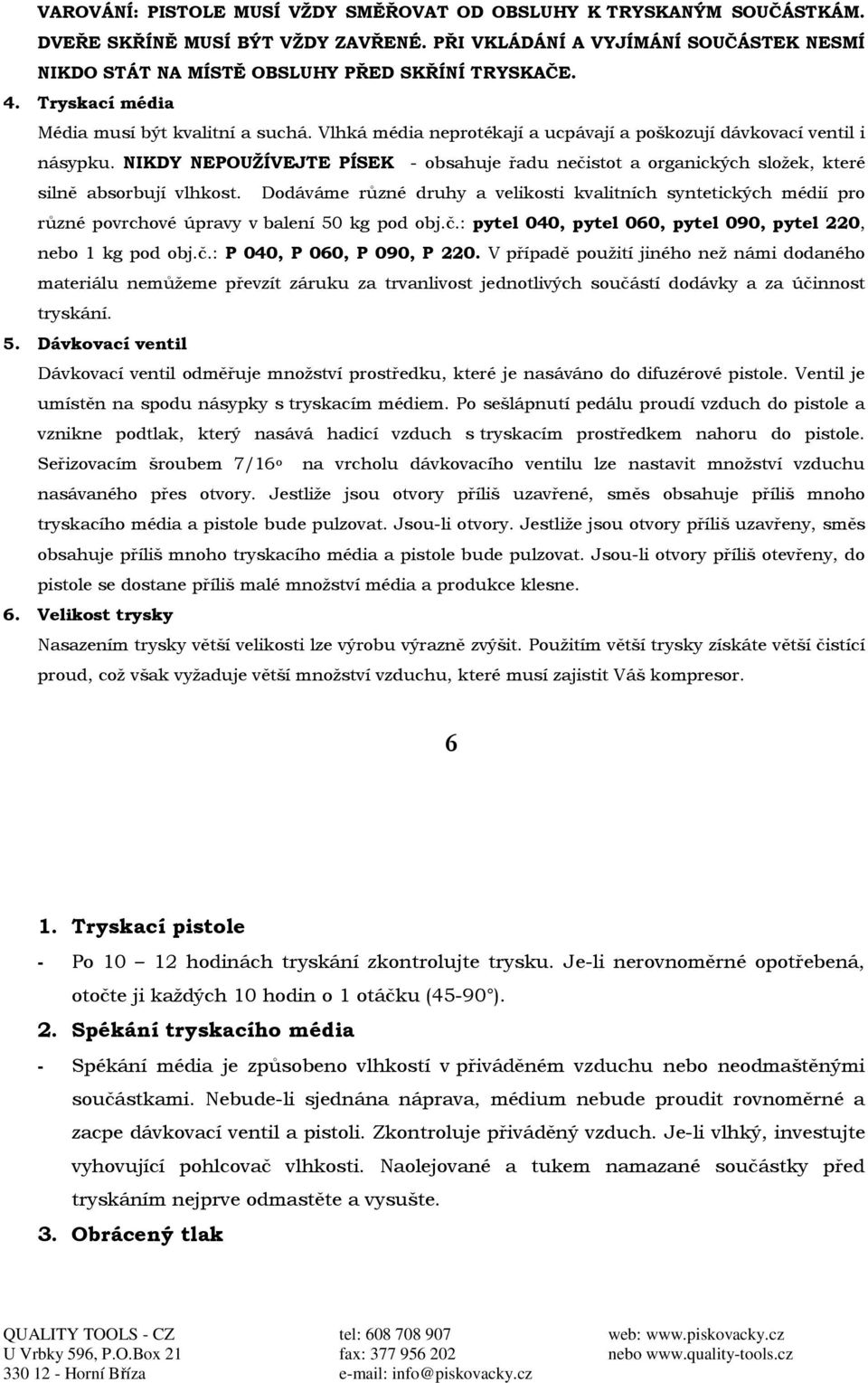

7 VAROVÁNÍ: PISTOLE MUSÍ VŽDY SMĚŘOVAT OD OBSLUHY K TRYSKANÝM SOUČÁSTKÁM. DVEŘE SKŘÍNĚ MUSÍ BÝT VŽDY ZAVŘENÉ. PŘI VKLÁDÁNÍ A VYJÍMÁNÍ SOUČÁSTEK NESMÍ NIKDO STÁT NA MÍSTĚ OBSLUHY PŘED SKŘÍNÍ TRYSKAČE. 4. Tryskací média Média musí být kvalitní a suchá. Vlhká média neprotékají a ucpávají a poškozují dávkovací ventil i násypku. NIKDY NEPOUŽÍVEJTE PÍSEK - obsahuje řadu nečistot a organických složek, které silně absorbují vlhkost. Dodáváme různé druhy a velikosti kvalitních syntetických médií pro různé povrchové úpravy v balení 50 kg pod obj.č.: pytel 040, pytel 060, pytel 090, pytel 220, nebo 1 kg pod obj.č.: P 040, P 060, P 090, P 220. V případě použití jiného než námi dodaného materiálu nemůžeme převzít záruku za trvanlivost jednotlivých součástí dodávky a za účinnost tryskání. 5. Dávkovací ventil Dávkovací ventil odměřuje množství prostředku, které je nasáváno do difuzérové pistole. Ventil je umístěn na spodu násypky s tryskacím médiem. Po sešlápnutí pedálu proudí vzduch do pistole a vznikne podtlak, který nasává hadicí vzduch s tryskacím prostředkem nahoru do pistole. Seřizovacím šroubem 7/16 o na vrcholu dávkovacího ventilu lze nastavit množství vzduchu nasávaného přes otvory. Jestliže jsou otvory příliš uzavřené, směs obsahuje příliš mnoho tryskacího média a pistole bude pulzovat. Jsou-li otvory. Jestliže jsou otvory příliš uzavřeny, směs obsahuje příliš mnoho tryskacího média a pistole bude pulzovat. Jsou-li otvory příliš otevřeny, do pistole se dostane příliš malé množství média a produkce klesne. 6. Velikost trysky Nasazením trysky větší velikosti lze výrobu výrazně zvýšit. Použitím větší trysky získáte větší čistící proud, což však vyžaduje větší množství vzduchu, které musí zajistit Váš kompresor Tryskací pistole - Po hodinách tryskání zkontrolujte trysku. Je-li nerovnoměrné opotřebená, otočte ji každých 10 hodin o 1 otáčku (45-90 ). 2. Spékání tryskacího média - Spékání média je způsobeno vlhkostí v přiváděném vzduchu nebo neodmaštěnými součástkami. Nebude-li sjednána náprava, médium nebude proudit rovnoměrné a zacpe dávkovací ventil a pistoli. Zkontroluje přiváděný vzduch. Je-li vlhký, investujte vyhovující pohlcovač vlhkosti. Naolejované a tukem namazané součástky před tryskáním nejprve odmastěte a vysušte. 3. Obrácený tlak

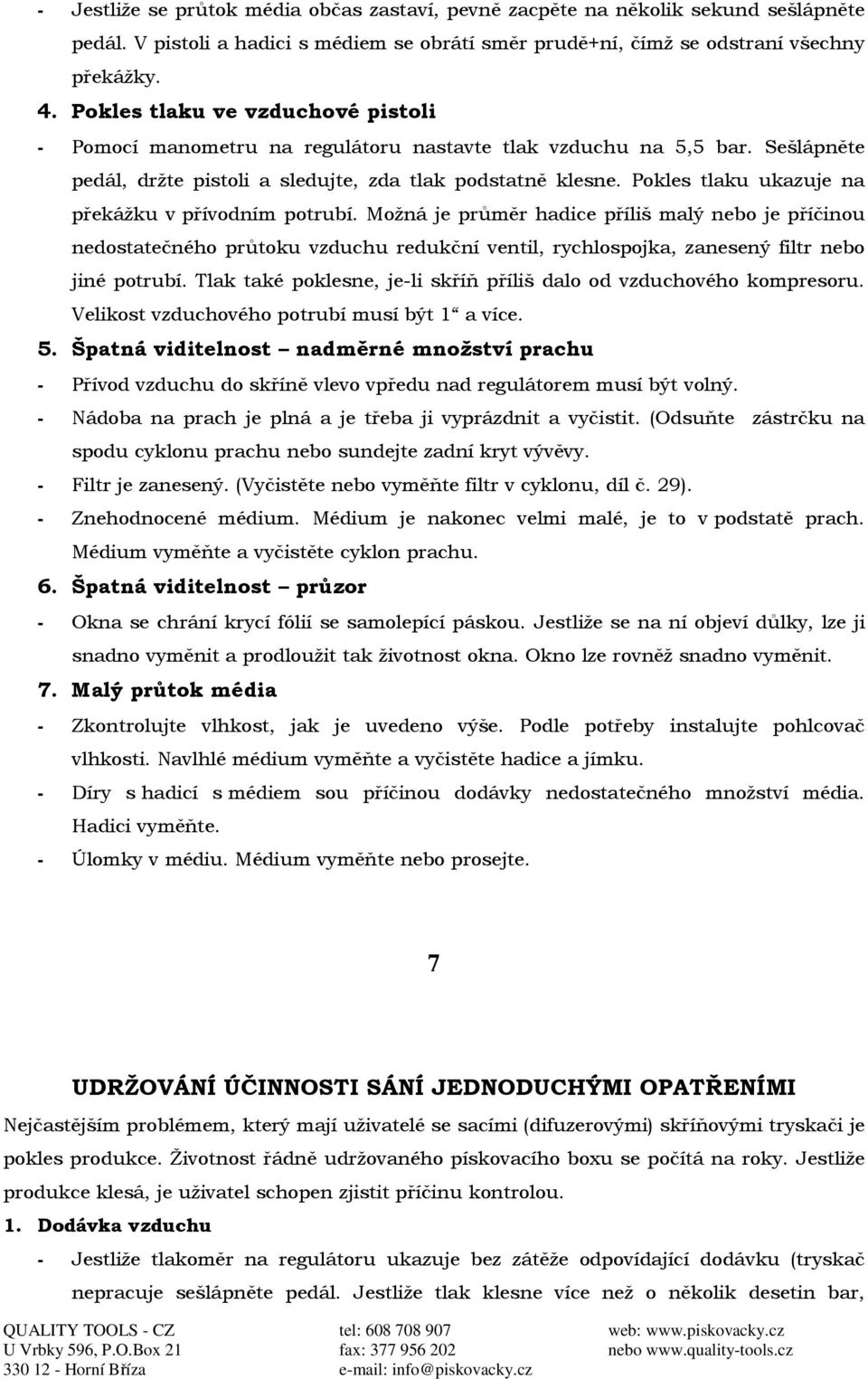

8 - Jestliže se průtok média občas zastaví, pevně zacpěte na několik sekund sešlápněte pedál. V pistoli a hadici s médiem se obrátí směr prudě+ní, čímž se odstraní všechny překážky. 4. Pokles tlaku ve vzduchové pistoli - Pomocí manometru na regulátoru nastavte tlak vzduchu na 5,5 bar. Sešlápněte pedál, držte pistoli a sledujte, zda tlak podstatně klesne. Pokles tlaku ukazuje na překážku v přívodním potrubí. Možná je průměr hadice příliš malý nebo je příčinou nedostatečného průtoku vzduchu redukční ventil, rychlospojka, zanesený filtr nebo jiné potrubí. Tlak také poklesne, je-li skříň příliš dalo od vzduchového kompresoru. Velikost vzduchového potrubí musí být 1 a více. 5. Špatná viditelnost nadměrné množství prachu - Přívod vzduchu do skříně vlevo vpředu nad regulátorem musí být volný. - Nádoba na prach je plná a je třeba ji vyprázdnit a vyčistit. (Odsuňte zástrčku na spodu cyklonu prachu nebo sundejte zadní kryt vývěvy. - Filtr je zanesený. (Vyčistěte nebo vyměňte filtr v cyklonu, díl č. 29). - Znehodnocené médium. Médium je nakonec velmi malé, je to v podstatě prach. Médium vyměňte a vyčistěte cyklon prachu. 6. Špatná viditelnost průzor - Okna se chrání krycí fólií se samolepící páskou. Jestliže se na ní objeví důlky, lze ji snadno vyměnit a prodloužit tak životnost okna. Okno lze rovněž snadno vyměnit. 7. Malý průtok média - Zkontrolujte vlhkost, jak je uvedeno výše. Podle potřeby instalujte pohlcovač vlhkosti. Navlhlé médium vyměňte a vyčistěte hadice a jímku. - Díry s hadicí s médiem sou příčinou dodávky nedostatečného množství média. Hadici vyměňte. - Úlomky v médiu. Médium vyměňte nebo prosejte. 7 UDRŽOVÁNÍ ÚČINNOSTI SÁNÍ JEDNODUCHÝMI OPATŘENÍMI Nejčastějším problémem, který mají uživatelé se sacími (difuzerovými) skříňovými tryskači je pokles produkce. Životnost řádně udržovaného pískovacího boxu se počítá na roky. Jestliže produkce klesá, je uživatel schopen zjistit příčinu kontrolou. 1. Dodávka vzduchu - Jestliže tlakoměr na regulátoru ukazuje bez zátěže odpovídající dodávku (tryskač nepracuje sešlápněte pedál. Jestliže tlak klesne více než o několik desetin bar,

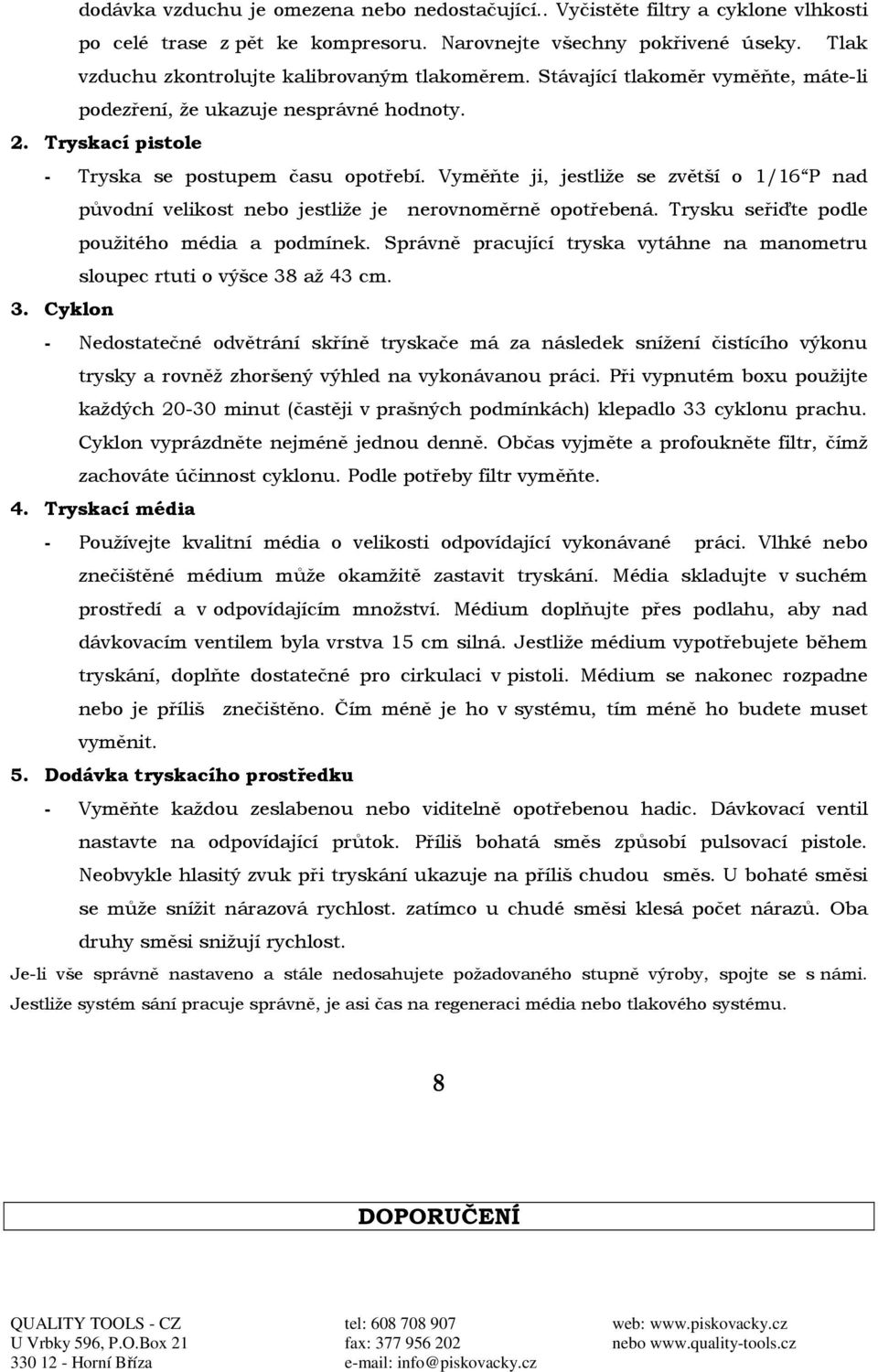

9 dodávka vzduchu je omezena nebo nedostačující.. Vyčistěte filtry a cyklone vlhkosti po celé trase z pět ke kompresoru. Narovnejte všechny pokřivené úseky. Tlak vzduchu zkontrolujte kalibrovaným tlakoměrem. Stávající tlakoměr vyměňte, máte-li podezření, že ukazuje nesprávné hodnoty. 2. Tryskací pistole - Tryska se postupem času opotřebí. Vyměňte ji, jestliže se zvětší o 1/16 P nad původní velikost nebo jestliže je nerovnoměrně opotřebená. Trysku seřiďte podle použitého média a podmínek. Správně pracující tryska vytáhne na manometru sloupec rtuti o výšce 38 až 43 cm. 3. Cyklon - Nedostatečné odvětrání skříně tryskače má za následek snížení čistícího výkonu trysky a rovněž zhoršený výhled na vykonávanou práci. Při vypnutém boxu použijte každých minut (častěji v prašných podmínkách) klepadlo 33 cyklonu prachu. Cyklon vyprázdněte nejméně jednou denně. Občas vyjměte a profoukněte filtr, čímž zachováte účinnost cyklonu. Podle potřeby filtr vyměňte. 4. Tryskací média - Používejte kvalitní média o velikosti odpovídající vykonávané práci. Vlhké nebo znečištěné médium může okamžitě zastavit tryskání. Média skladujte v suchém prostředí a v odpovídajícím množství. Médium doplňujte přes podlahu, aby nad dávkovacím ventilem byla vrstva 15 cm silná. Jestliže médium vypotřebujete během tryskání, doplňte dostatečné pro cirkulaci v pistoli. Médium se nakonec rozpadne nebo je příliš znečištěno. Čím méně je ho v systému, tím méně ho budete muset vyměnit. 5. Dodávka tryskacího prostředku - Vyměňte každou zeslabenou nebo viditelně opotřebenou hadic. Dávkovací ventil nastavte na odpovídající průtok. Příliš bohatá směs způsobí pulsovací pistole. Neobvykle hlasitý zvuk při tryskání ukazuje na příliš chudou směs. U bohaté směsi se může snížit nárazová rychlost. zatímco u chudé směsi klesá počet nárazů. Oba druhy směsi snižují rychlost. Je-li vše správně nastaveno a stále nedosahujete požadovaného stupně výroby, spojte se s námi. Jestliže systém sání pracuje správně, je asi čas na regeneraci média nebo tlakového systému. 8 DOPORUČENÍ

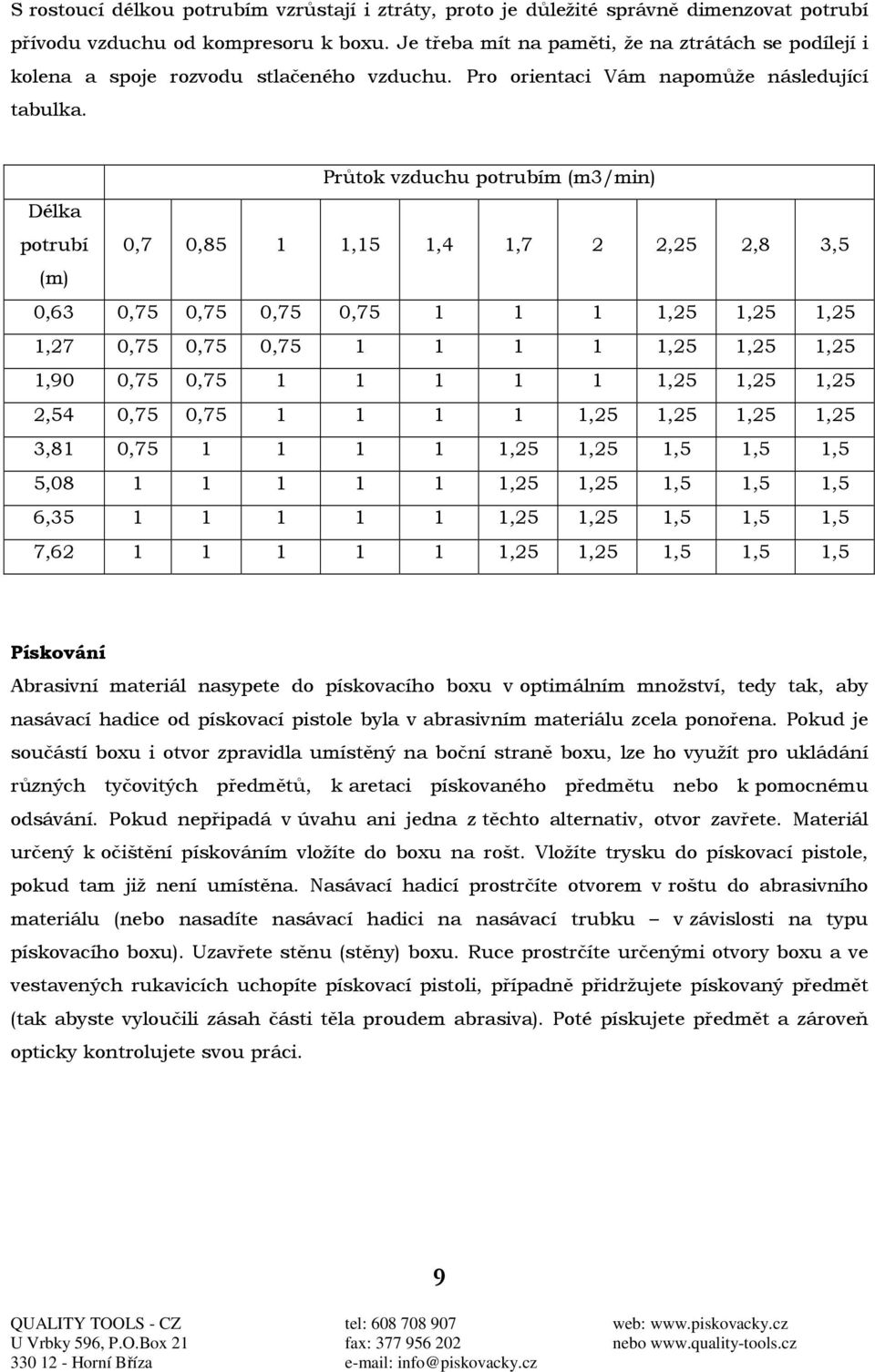

10 S rostoucí délkou potrubím vzrůstají i ztráty, proto je důležité správně dimenzovat potrubí přívodu vzduchu od kompresoru k boxu. Je třeba mít na paměti, že na ztrátách se podílejí i kolena a spoje rozvodu stlačeného vzduchu. Pro orientaci Vám napomůže následující tabulka. Průtok vzduchu potrubím (m3/min) Délka potrubí 0,7 0,85 1 1,15 1,4 1,7 2 2,25 2,8 3,5 (m) 0,63 0,75 0,75 0,75 0, ,25 1,25 1,25 1,27 0,75 0,75 0, ,25 1,25 1,25 1,90 0,75 0, ,25 1,25 1,25 2,54 0,75 0, ,25 1,25 1,25 1,25 3,81 0, ,25 1,25 1,5 1,5 1,5 5, ,25 1,25 1,5 1,5 1,5 6, ,25 1,25 1,5 1,5 1,5 7, ,25 1,25 1,5 1,5 1,5 Pískování Abrasivní materiál nasypete do pískovacího boxu v optimálním množství, tedy tak, aby nasávací hadice od pískovací pistole byla v abrasivním materiálu zcela ponořena. Pokud je součástí boxu i otvor zpravidla umístěný na boční straně boxu, lze ho využít pro ukládání různých tyčovitých předmětů, k aretaci pískovaného předmětu nebo k pomocnému odsávání. Pokud nepřipadá v úvahu ani jedna z těchto alternativ, otvor zavřete. Materiál určený k očištění pískováním vložíte do boxu na rošt. Vložíte trysku do pískovací pistole, pokud tam již není umístěna. Nasávací hadicí prostrčíte otvorem v roštu do abrasivního materiálu (nebo nasadíte nasávací hadici na nasávací trubku v závislosti na typu pískovacího boxu). Uzavřete stěnu (stěny) boxu. Ruce prostrčíte určenými otvory boxu a ve vestavených rukavicích uchopíte pískovací pistoli, případně přidržujete pískovaný předmět (tak abyste vyloučili zásah části těla proudem abrasiva). Poté pískujete předmět a zároveň opticky kontrolujete svou práci. 9

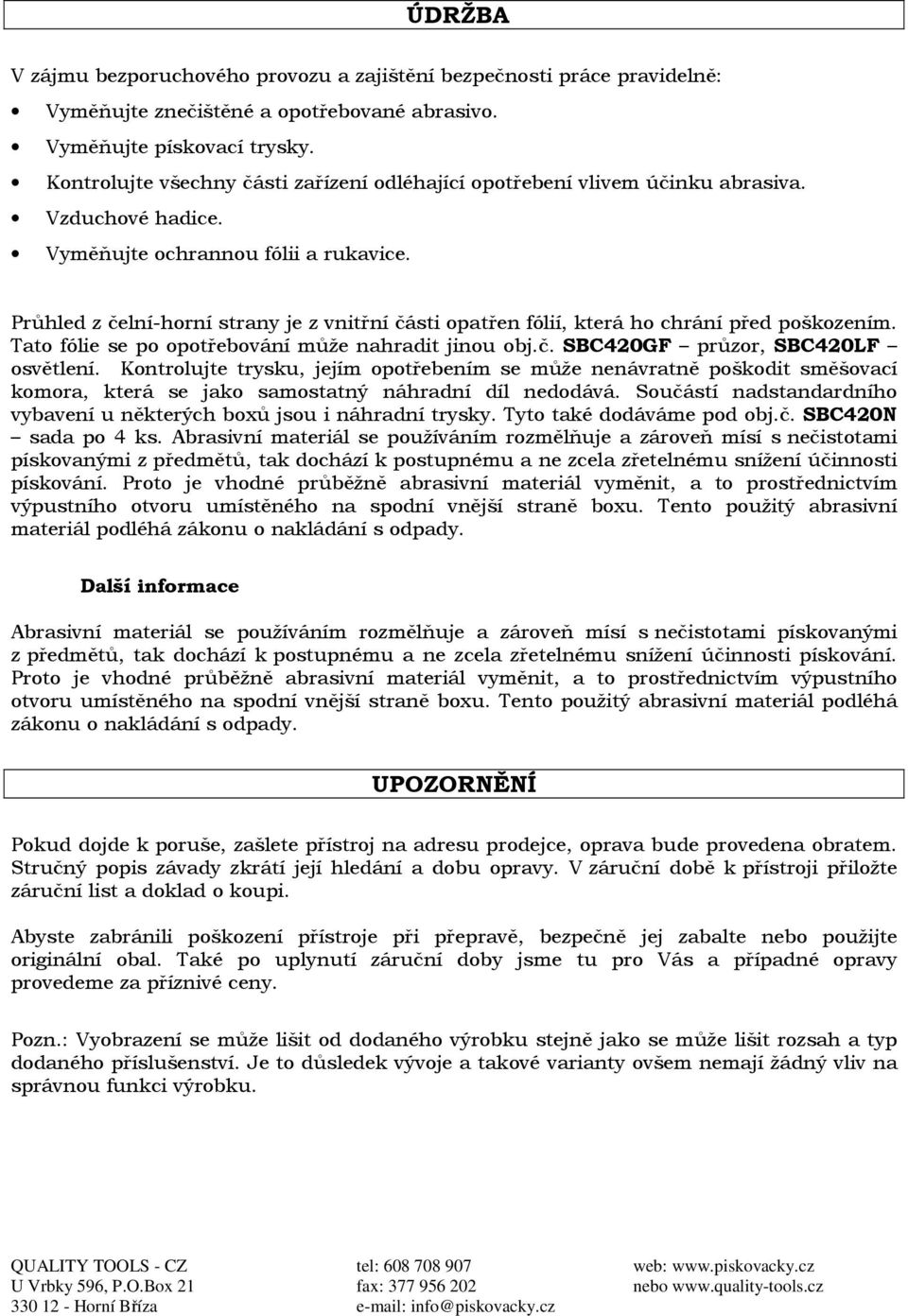

11 ÚDRŽBA V zájmu bezporuchového provozu a zajištění bezpečnosti práce pravidelně: Vyměňujte znečištěné a opotřebované abrasivo. Vyměňujte pískovací trysky. Kontrolujte všechny části zařízení odléhající opotřebení vlivem účinku abrasiva. Vzduchové hadice. Vyměňujte ochrannou fólii a rukavice. Průhled z čelní-horní strany je z vnitřní části opatřen fólií, která ho chrání před poškozením. Tato fólie se po opotřebování může nahradit jinou obj.č. SBC420GF průzor, SBC420LF osvětlení. Kontrolujte trysku, jejím opotřebením se může nenávratně poškodit směšovací komora, která se jako samostatný náhradní díl nedodává. Součástí nadstandardního vybavení u některých boxů jsou i náhradní trysky. Tyto také dodáváme pod obj.č. SBC420N sada po 4 ks. Abrasivní materiál se používáním rozmělňuje a zároveň mísí s nečistotami pískovanými z předmětů, tak dochází k postupnému a ne zcela zřetelnému snížení účinnosti pískování. Proto je vhodné průběžně abrasivní materiál vyměnit, a to prostřednictvím výpustního otvoru umístěného na spodní vnější straně boxu. Tento použitý abrasivní materiál podléhá zákonu o nakládání s odpady. Další informace Abrasivní materiál se používáním rozmělňuje a zároveň mísí s nečistotami pískovanými z předmětů, tak dochází k postupnému a ne zcela zřetelnému snížení účinnosti pískování. Proto je vhodné průběžně abrasivní materiál vyměnit, a to prostřednictvím výpustního otvoru umístěného na spodní vnější straně boxu. Tento použitý abrasivní materiál podléhá zákonu o nakládání s odpady. UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena obratem. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Pozn.: Vyobrazení se může lišit od dodaného výrobku stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku.

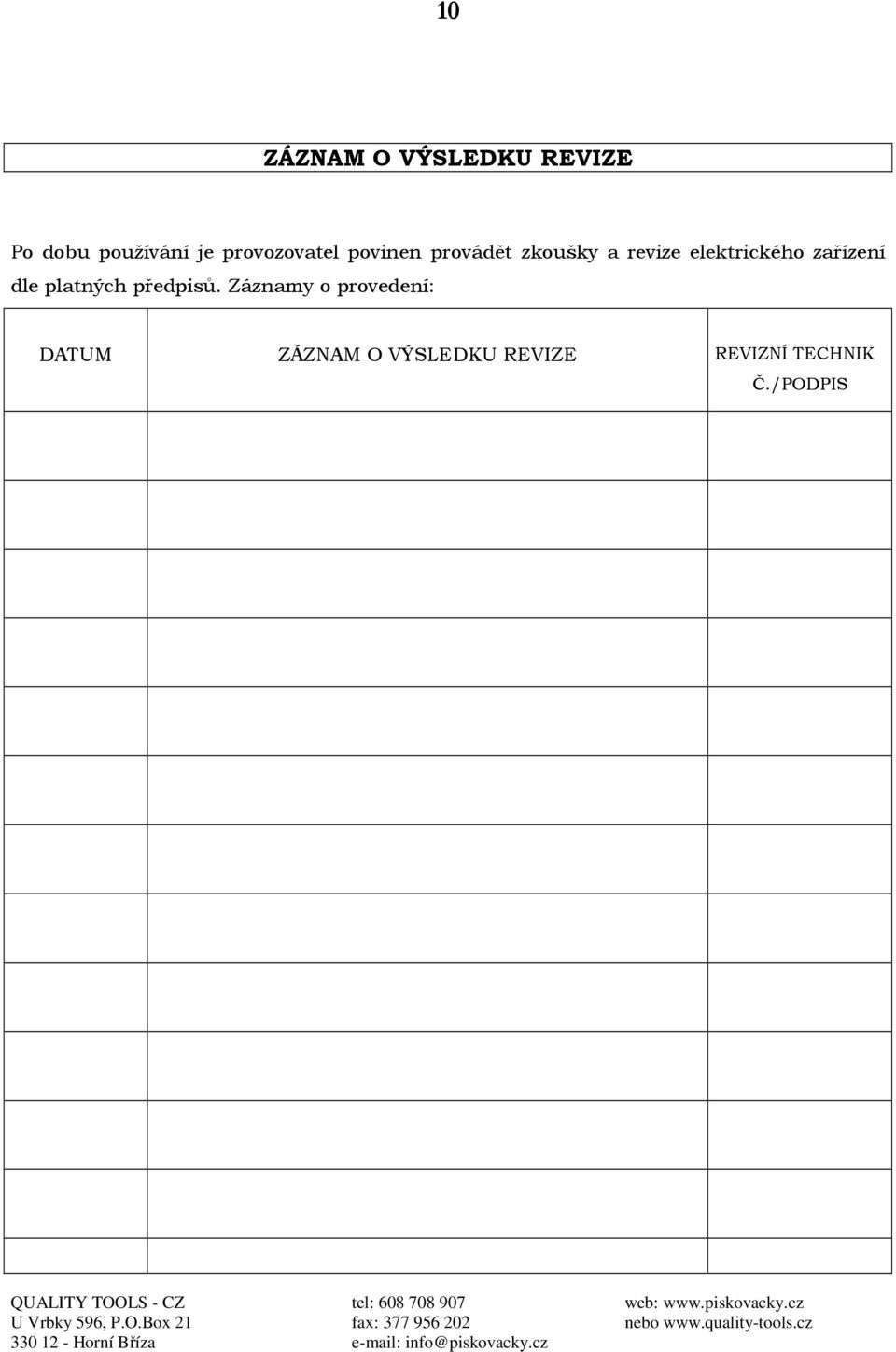

12 10 ZÁZNAM O VÝSLEDKU REVIZE Po dobu používání je provozovatel povinen provádět zkoušky a revize elektrického zařízení dle platných předpisů. Záznamy o provedení: DATUM ZÁZNAM O VÝSLEDKU REVIZE REVIZNÍ TECHNIK Č./PODPIS

13 11 ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ Záznamy o opravách a údržbě: DATUM ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ ODBORNÁ OPRAVNA

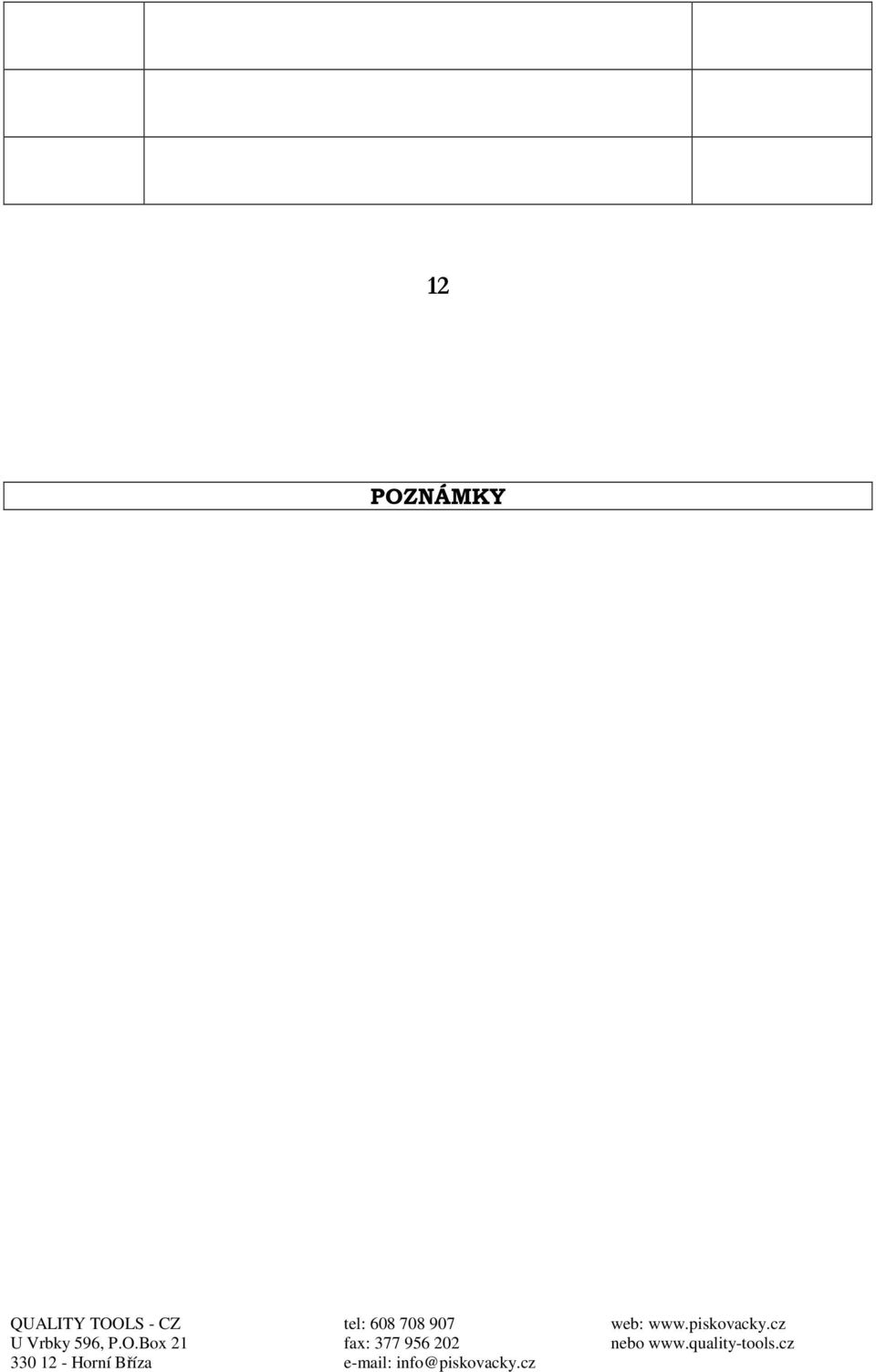

14 12 POZNÁMKY

15 13 Seznam dílů skříně SEZNAM DÍLŮ POL.Č. POPIS POL.Č. Č.DÍLU POPIS 1 Kryt svítidla Víko, skříň 1A Vypínač Skříň 2 Těleso svítidla, 2 žárovky Podpěry, skříň 3 Svítidlo Vršek odlučovače prachu 4 Okénka svítidla Motor vývěvy 5 Těsnění okna s lemem, PE Šrouby 6 Boční dvířka Kryt, moto 7 Petice Síťový kabel 8 Tlakoměr, 1, 10 bar Prachový filtr 9 Regulátor vzduchu 3/ Válcový odlučovač prachu 10 Tlaková vzduchová hadice Těsnící páska 11 Kompletní pedál 3/ Deska, sání 12 Zátka dávkovacího ventilu Táhlo 13 Dávkovací ventil Víko, válcový odlučovač prachu 14 Spona, rukavice Sloupek bočních dvířek 15 Rukavice, pár Otvor 16 Kryt rámu okna Kryt 17 Sklo Šroub 18 Ochranná fólie, PE Síť 19 Plastová deska Pryžový pás 20 Montážní kroužek, rukavice Seznam dílů pistole

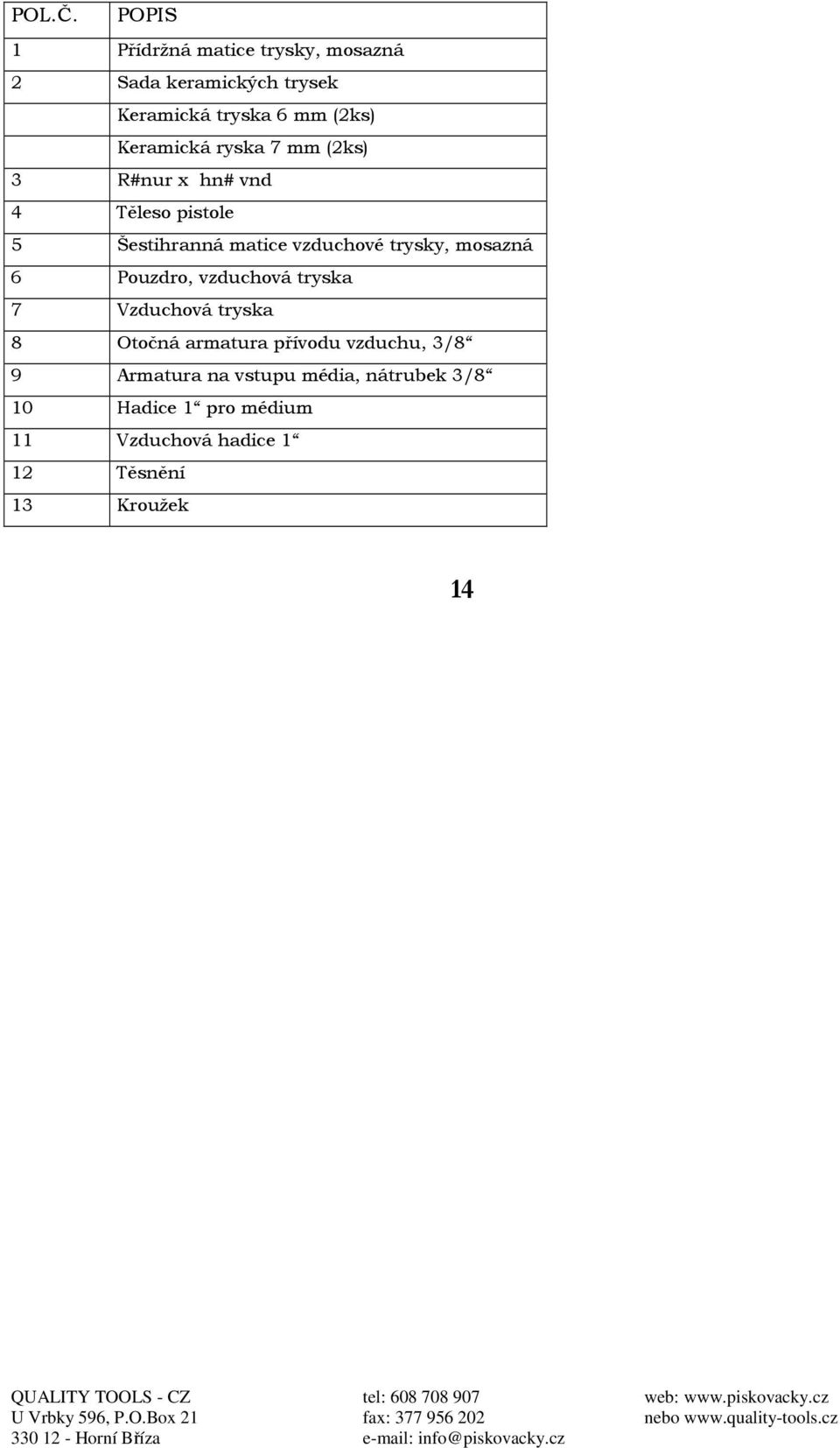

16 POL.Č. POPIS 1 Přídržná matice trysky, mosazná 2 Sada keramických trysek Keramická tryska 6 mm (2ks) Keramická ryska 7 mm (2ks) 3 R#nur x hn# vnd 4 Těleso pistole 5 Šestihranná matice vzduchové trysky, mosazná 6 Pouzdro, vzduchová tryska 7 Vzduchová tryska 8 Otočná armatura přívodu vzduchu, 3/8 9 Armatura na vstupu média, nátrubek 3/8 10 Hadice 1 pro médium 11 Vzduchová hadice 1 12 Těsnění 13 Kroužek 14
