1 ZÁRUČNÍ LIST 1. Na výrobky UNI-MAX je poskytována záruka v délce 24 měsíců od data prodeje dle občanského zákoníku nebo v délce 12 měsíců dle obchodního zákoníku a vztahuje se na prokázané vady materiálu či vady výroby. Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady způsobené neodbornou montáží či manipulací, neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, nebo poškozením během transportu či mechanickým poškozením. U některých druhů výrobků či jejich částí, jako je např. příslušenství, motory, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu, lze při používání předpokládat běžné opotřebení, které již není předmětem záruky. 3. Při uplatňování nároků na záruční opravu je nutno doložit, že výrobek byl prodán prodávajícím, u něhož je výrobek reklamován, a že záruční doba ještě neskončila. Za tímto účelem doporučujeme v zájmu co nejrychlejšího vyřízení reklamace předložit záruční list, opatřený datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad apod. 4. Reklamaci uplatňujete u prodejce, kde jste výrobek zakoupili, popř. zašlete v nerozloženém stavu do opravy. 5. Záruční doba se prodlužuje o dobu, kdy je výrobek v záruční opravě. Reklamovaný výrobek zasílejte do opravy s popisem závady, řádně zabalený (nejlépe v originální krabici, kterou doporučujeme pro tyto účely uschovat) a s přiloženým vyplněným záručním listem, popřípadě jiným dokladem, potvrzujícím nárok na reklamaci. 6. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. PŮVODNÍ NÁVOD K OBSLUZE BRUSKA NA SÁDROKARTON 600 W NASTAVITELNÁ UNI-MAX Reklamační a servisní oddělení Areál bývalého cukrovaru Hlavní Úžice Tel. reklamačního odd T-Mobile O Fax Vodafone servis@uni-max.cz Výrobek: Bruska na sádrokarton 600 W nastavitelná Typ: A11044 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: A

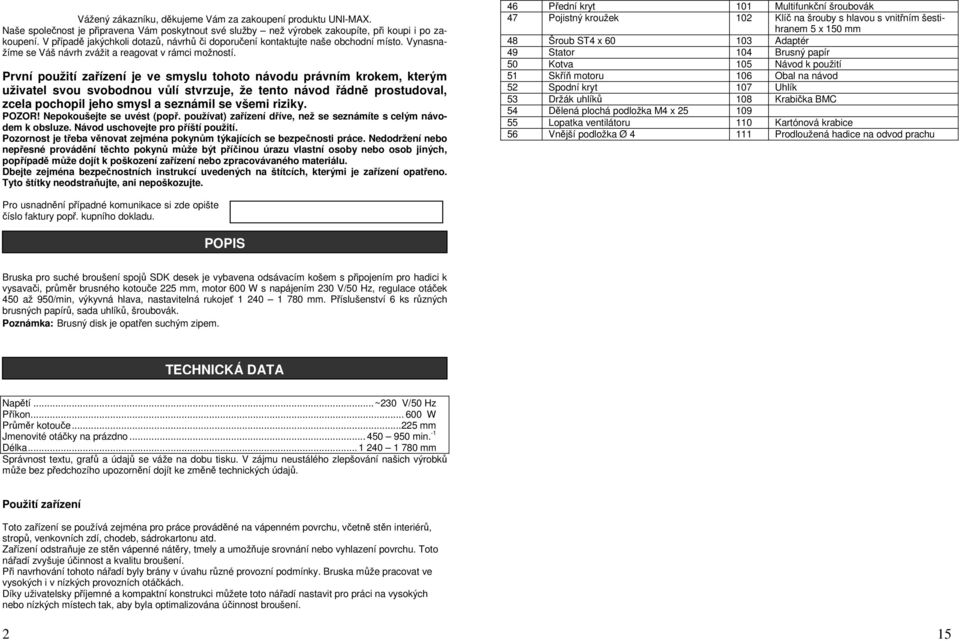

2 Vážený zákazníku, děkujeme Vám za zakoupení produktu UNI-MAX. Naše společnost je připravena Vám poskytnout své služby než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se Váš návrh zvážit a reagovat v rámci možností. První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte, ani nepoškozujte. 46 Přední kryt 101 Multifunkční šroubovák 47 Pojistný kroužek 102 Klíč na šrouby s hlavou s vnitřním šestihranem 5 x 150 mm 48 Šroub ST4 x Adaptér 49 Stator 104 Brusný papír 50 Kotva 105 Návod k použití 51 Skříň motoru 106 Obal na návod 52 Spodní kryt 107 Uhlík 53 Držák uhlíků 108 Krabička BMC 54 Dělená plochá podložka M4 x Lopatka ventilátoru 110 Kartónová krabice 56 Vnější podložka Ø Prodloužená hadice na odvod prachu Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. POPIS Bruska pro suché broušení spojů SDK desek je vybavena odsávacím košem s připojením pro hadici k vysavači, průměr brusného kotouče 225 mm, motor 600 W s napájením 230 V/50 Hz, regulace otáček 450 až 950/min, výkyvná hlava, nastavitelná rukojeť mm. Příslušenství 6 ks různých brusných papírů, sada uhlíků, šroubovák. Poznámka: Brusný disk je opatřen suchým zipem. TECHNICKÁ DATA Napětí... ~230 V/50 Hz Příkon W Průměr kotouče mm Jmenovité otáčky na prázdno min. -1 Délka mm Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. Použití zařízení Toto zařízení se používá zejména pro práce prováděné na vápenném povrchu, včetně stěn interiérů, stropů, venkovních zdí, chodeb, sádrokartonu atd. Zařízení odstraňuje ze stěn vápenné nátěry, tmely a umožňuje srovnání nebo vyhlazení povrchu. Toto nářadí zvyšuje účinnost a kvalitu broušení. Při navrhování tohoto nářadí byly brány v úvahu různé provozní podmínky. Bruska může pracovat ve vysokých i v nízkých provozních otáčkách. Díky uživatelsky příjemné a kompaktní konstrukci můžete toto nářadí nastavit pro práci na vysokých nebo nízkých místech tak, aby byla optimalizována účinnost broušení. 2 15

3 Č. Název Č. Název 1 Šroub s hlavou s vnitřním šestihranem Ø 57 Ozubená matice M6 6 x 19 2 Pravé nosné rameno 58 Uhlík 3 Šroub ST4 x Plochá podložka Ø 4 4 Trubka pro odvod prachu 60 Horní kryt 5 Spojovací část 61 Ložisko Příchytka trubky 62 Nálepka 7 Šroub ST4 x Střední kryt 8 Horní konektor 64 Ložisko Plastová deska 65 Klínek 3 x 10 (Woodruff) 10 Levé nosné rameno 66 Ozubený hřídel 11 Plechová příchytka 67 Ozubené kolo se spirálovými zuby 12 Šroub ST4 x Pojistný kroužek 8 13 Krytka 69 Velké ozubené kolo se spirálovými zuby 14 Konektory 70 Měděné pouzdro 15 Regulační matice 71 Ložisko Malá pružina 72 Pojistný kroužek Spona s automatickým zajištěním 73 Výstupní hřídel 18 Konektor Ø 5 74 Těsnicí kroužek 19 Spodní kryt zástrčky 75 Přední kryt 20 Horní kryt zástrčky 76 Pojistný kroužek M4 x Pravý spojovací kryt 77 Ocelová kulička 22 Pojistný kroužek hliníkové trubky 78 Železný čep 23 Protismykový kroužek 79 Plastový kotouč 24 Utěsňovací pouzdro 80 Dělená podložka uhlíku 25 Střední spojovací trubka 81 Uhlík 26 Kolík 82 Šroub ST4 x 10 s podložkou 27 Klíč 83 Kotouč 28 Tyč se závitem 84 Šroub s hlavou s vnitřním šestihranem M6 x Levý spojovací kryt 85 Spojovací šňůra 0,88 x 0,75 x 6,5 x 2C 30 Pravý kryt 86 Spojovací šňůra 0,565 x 0,75 x 6,5 x 2C 31 Levý kryt 87 Spojovací šňůra 32 Spodní spojovací trubka 88 Plochá podložka Ø 5 33 Připojení odsávání 89 Papírová podložka 34 Zástrčka napájecího kabelu 90 Plochá podložka 6 x 18 x 2 35 Spodní zásuvka 91 Šroub ST4 x Tlačítkový spínač 92 Kroužek proti prachu 37 Regulátor 93 Pružina Ø 2,8 38 Ochranný kryt napájecího kabelu 94 Konektory 39 Spínač 95 Nálepka 40 Hlavní pouzdro 96 Nálepka 41 Otočné pouzdro Kroužek proti prachu 98 Těsnicí kroužek Ø 2 x 50 mm 43 Otočný prvek 99 Deska s tištěnými spoji 44 Kolík 100 Indukční cívka 45 Utěsňovací kroužek proti oleji Příslušenství 14 SEZNAM DÍLŮ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci. Pracoviště doporučujeme vybavit tabulkami se zásadami bezpečné práce: Seznamte se prosím se správným použitím zařízení, přečtěte si a dodržujte každou kapitolu tohoto návodu, v uvedeném pořadí. Uschovejte si tento návod k obsluze pro budoucí potřebu. Tento návod k obsluze obsahuje důležité podrobnosti pro zacházení se zařízením. Předejte jej prosím spolu se strojem, pokud jej prodáte třetí osobě! Přečtěte si všechny bezpečnostní pokyny! Tyto pokyny vám usnadní práci se zařízením a pomohou vám zabránit nedorozumění a možnému poškození nebo zranění. Ujistěte se, že napětí odpovídá typovému štítku na jednotce. Osoby s omezenou fyzickou, smyslovou nebo mentální způsobilostí nebo s nedostatečnými znalostmi a/nebo s nedostatkem zkušeností nemohou používat tento stroj pro jejich bezpečnost, pokud nejsou pod dohledem kvalifikované osoby nebo nejsou poučené odpovědnou osobou, jak stroj používat. Nepracujte se strojem bez ochranného krytu a před nastartováním stroje se ujistěte, že jsou všechny díly pevně namontované. Při broušení vždy používejte ochranné brýle. Noste vhodný oděv. Odložte šperky a svažte si dlouhé vlasy. Chraňte si uši. Používejte ochranu sluchu. Nepracujte se strojem, pokud nepracuje správně nebo spadl. Nerozebírejte jednotku a nesnažte se ji opravit sami. Obraťte se na zákaznickou podporu. 1. Dlouhodobé vdechování létajícího prachu z broušení sádrokartonu ovlivňuje dýchací funkce vždy používejte vysavač se sáčkem schválený pro prach ze sádrokartonu. Vždy používejte respirátor pro prach. 2. Broušení barev na bázi olova je extrémně toxické a neměli byste to dělat. Tuto práci mohou dělat pouze speciálně vyškolení pracovníci. Prodlužovací kabel: Pokud je třeba prodlužovací kabel, musí mít dostatečný průřez, aby se zabránilo náhlému poklesu napětí nebo přehřátí. Náhlý pokles napětí snižuje výkon a může vést k poškození motoru. Nepoužívejte 2 prodlužovací kabely najednou místo toho používejte jeden delší kabel. Symboly používané v těchto instrukcích: BEZPEČNOSTNÍ OPATŘENÍ Pozor! Označuje nebezpečí zranění nebo velké materiální škody. 3

4 Nebezpečí zachycení! Pozor na zranění z důvodu zachycení částí těla nebo oblečení rotujícími částmi. ROZKRESLENÍ DÍLŮ Varování! Nebezpečí poškození Poznámka: Dodatečná informace Význam samolepících značek s bezpečnostními symboly: Samolepící značky umístěte na plochách zařízení, které jsou za každých okolností viditelné pro obsluhu stroje před uvedením do chodu i během něho.! Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny šrouby. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Zařízení nepřetěžujte. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetížením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou, ani ve vlhkém prostředí. Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. 4 13

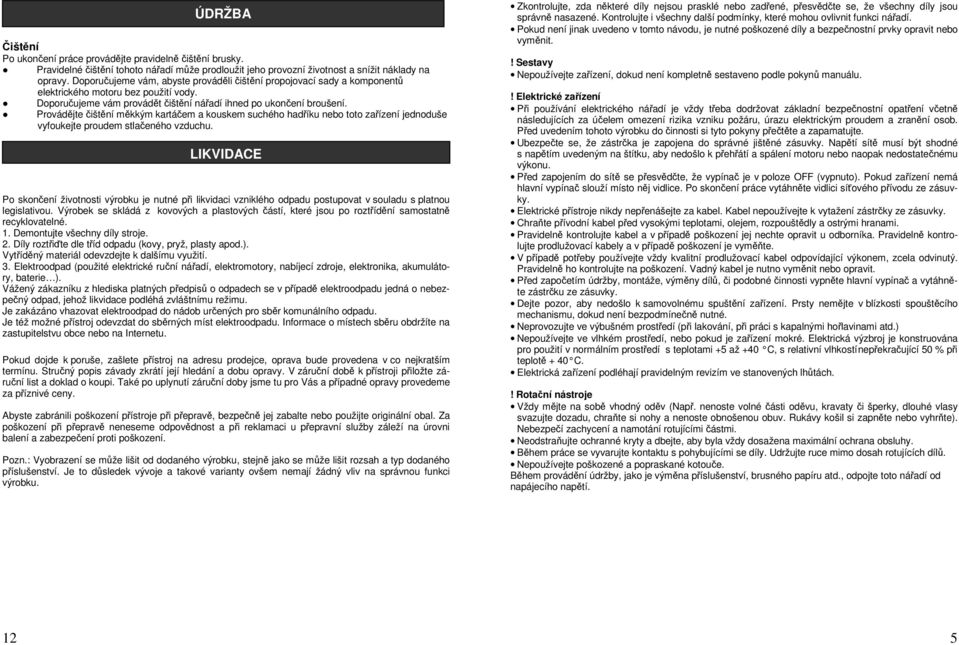

5 LIKVIDACE ÚDRŽBA Čištění Po ukončení práce provádějte pravidelně čištění brusky. Pravidelné čištění tohoto nářadí může prodloužit jeho provozní životnost a snížit náklady na opravy. Doporučujeme vám, abyste prováděli čištění propojovací sady a komponentů elektrického motoru bez použití vody. Doporučujeme vám provádět čištění nářadí ihned po ukončení broušení. Provádějte čištění měkkým kartáčem a kouskem suchého hadříku nebo toto zařízení jednoduše vyfoukejte proudem stlačeného vzduchu. LIKVI LIKVIDACE Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). Vytříděný materiál odevzdejte k dalšímu využití. 3. Elektroodpad (použité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ). Vážený zákazníku z hlediska platných předpisů o odpadech se v případě elektroodpadu jedná o nebezpečný odpad, jehož likvidace podléhá zvláštnímu režimu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. Je též možné přístroj odevzdat do sběrných míst elektroodpadu. Informace o místech sběru obdržíte na zastupitelstvu obce nebo na Internetu. Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní služby záleží na úrovni balení a zabezpečení proti poškození. Pozn.: Vyobrazení se může lišit od dodaného výrobku, stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci nářadí. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit.! Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu.! Elektrické zařízení Při používání elektrického nářadí je vždy třeba dodržovat základní bezpečnostní opatření včetně následujících za účelem omezení rizika vzniku požáru, úrazu elektrickým proudem a zranění osob. Před uvedením tohoto výrobku do činnosti si tyto pokyny přečtěte a zapamatujte. Ubezpečte se, že zástrčka je zapojena do správné jištěné zásuvky. Napětí sítě musí být shodné s napětím uvedeným na štítku, aby nedošlo k přehřátí a spálení motoru nebo naopak nedostatečnému výkonu. Před zapojením do sítě se přesvědčte, že vypínač je v poloze OFF (vypnuto). Pokud zařízení nemá hlavní vypínač slouží místo něj vidlice. Po skončení práce vytáhněte vidlici síťového přívodu ze zásuvky. Elektrické přístroje nikdy nepřenášejte za kabel. Kabel nepoužívejte k vytažení zástrčky ze zásuvky. Chraňte přívodní kabel před vysokými teplotami, olejem, rozpouštědly a ostrými hranami. Pravidelně kontrolujte kabel a v případě poškození jej nechte opravit u odborníka. Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte. V případě potřeby používejte vždy kvalitní prodlužovací kabel odpovídající výkonem, zcela odvinutý. Pravidelně ho kontrolujte na poškození. Vadný kabel je nutno vyměnit nebo opravit. Před započetím údržby, montáže, výměny dílů, či podobné činnosti vypněte hlavní vypínač a vytáhněte zástrčku ze zásuvky. Dejte pozor, aby nedošlo k samovolnému spuštění zařízení. Prsty nemějte v blízkosti spouštěcího mechanismu, dokud není bezpodmínečně nutné. Neprovozujte ve výbušném prostředí (při lakování, při práci s kapalnými hořlavinami atd.) Nepoužívejte ve vlhkém prostředí, nebo pokud je zařízení mokré. Elektrická výzbroj je konstruována pro použití v normálním prostředí s teplotami +5 až +40 C, s relativní vlhkostí nepřekračující 50 % při teplotě + 40 C. Elektrická zařízení podléhají pravidelným revizím ve stanovených lhůtách.! Rotační nástroje Vždy mějte na sobě vhodný oděv (Např. nenoste volné části oděvu, kravaty či šperky, dlouhé vlasy svazujte dozadu, chraňte si nohy a nenoste obnošenou obuv. Rukávy košil si zapněte nebo vyhrňte). Nebezpečí zachycení a namotání rotujícími částmi. Neodstraňujte ochranné kryty a dbejte, aby byla vždy dosažena maximální ochrana obsluhy. Během práce se vyvarujte kontaktu s pohybujícími se díly. Udržujte ruce mimo dosah rotujících dílů. Nepoužívejte poškozené a popraskané kotouče. Během provádění údržby, jako je výměna příslušenství, brusného papíru atd., odpojte toto nářadí od napájecího napětí. 12 5

6 MONTÁŽ 7. Příklady použití: Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. 1. Konstrukce zařízení (obr. 1) Plastový prodlužovací nástavec, snadné vysunutí Obr. 10 Obr. 11 Obr. 1 Je-li pracovník příliš blízko u broušené stěny, viz obr. 10, doporučujeme snížení délky těla brusky, aby došlo k usnadnění pracovního procesu. V případě, kdy je broušená stěna relativně vysoko nebo daleko od pracovníka, viz obr. 11/12, jako jsou například horní části stěn nebo stropy, bruska by měla být dlouhá, aby došlo k usnadnění práce. Obr Spoj jednotlivých dílů brusky 2 Spojovací prvek elektrického propojení 3 Spínač 4 Regulátor otáček 5 Adaptér pro připojení odsávání prachu 6 Plastový kotouč 7 Brusný papír 6 Vyvarujte se dotyku brusného kotouče s ostrými předměty, jako jsou hřeby, šrouby, spony atd. Došlo by k poškození rotujících částí přístroje a vzniku možnosti zranění. 11

7 Standardní příslušenství: Brusný papír: 6 kusů Šestihranný klíč 1 kus Uhlík: 2 kusy Teleskopická část pro připojení odsávání: 1,5 m/1 kus Univerzální šroubovák: 1 kus Obr.8 2. Nasazení a výměna brusného papíru (obr. 2) Spojení rukojeti a střední spojovací tyče (obr ) Položka 1: Sestava vzpěry Položka 2: Horní spojovací tyč Položka 3: Zástrčka Položka 4: Střední spojovací tyč Montáž rukojeti a střední spojovací tyče Jak je zobrazeno na obr. 6/7, proveďte přesné srovnání ve směru šipky 5 a šipky 6 a zasuňte horní spojovací tyč (položka 2) do střední spojovací tyče (položka 4). Jak je zobrazeno na obr. 8, srovnejte sestavu rukojeti a horní spojovací tyče otočením a srovnáním šipek a zajistěte pomocí klipu ( klip je nutné před prvním použitím seřídit,pomocí uvolnění,nebo dotažení stavěcího šroubu,který se nachází na protější straně těla rukojeti,proti klipu ) aby došlo při zaklapnutí klipu k pevnému zajištění obou spojených dílů, poté propojte zástrčky alektrického vedení a zaklapněte do těla rukojeti. Rozpojení rukojeti a střední spojovací tyče Stlačením pojistek na těle konektoru uvolněte konektor z těla rukojeti a rozpojte ho, otočte střední spojovací tyč tak, aby došlo k přesnému srovnání 2 šipek a proveďte rozpojení. 6. Flexibilita pracovního kotouče Z důvodu zajištění pohodlí při práci, zlepšení produktivity a kvality práce je na přední části nářadí provedena flexibilní konstrukce, která zaručuje, že se kotouč okamžitě přizpůsobí různým podmínkám na pracovišti. Obr. 2 Poznámka: Před nasazením nebo sejmutím brusného papíru se ujistěte, zda je toto nářadí nejen vypnuto, ale zda je také odpojeno od napájecího napětí. Nasazení Chcete-li zajistit bezproblémovou výměnu, před nasazením brusného papíru položte nářadí na rovný povrch. Brusný disk je opatřen suchým zipem. Po určité době provozu nářadí musí být provedena výměna brusného papíru, aby byla zaručena účinnost broušení. Nejdříve nářadí vypněte a odpojte jeho napájecí kabel od síťové zásuvky. Potom sejměte z kotouče opotřebovaný brusný papír a řádně na něj nasaďte nový brusný papír, aby byla usnadněna jeho budoucí výměna. Nakonec nový brusný papír na kotouči přesně upevněte. Popis brusného papíru Broušení stěn a objektů je umožněno díky brusným zrnům a díky otáčení brusného papíru. Brusné papíry jsou rozděleny do různých kategorií podle svých rozměrů a hrubostí. Doporučujeme vám, abyste si vybírali brusné papíry podle rozměrů kotouče nářadí. Čím více je brusných zrn na brusném papíru, tím lepších výsledků dosáhnete během broušení, ale účinnost broušení bude postupně klesat. Proto vám doporučujeme používat brusné papíry s průměrem 225 mm. Varování: Před výměnou nebo upevněním brusného papíru si pečlivě přečtěte bezpečnostní pokyny a pokyny pro montáž. Obr

8 3. Propojovací sada pro připojení odsávání prachu (obr. 3 a 4) 4. Ovládání spouštěcího spínače (obr. 5) Jak už název napovídá, tato sada je používána pro připojení tohoto nářadí k odsávacímu zařízení (není obsahem příslušenství). Při provozu tohoto nářadí dochází při broušení stěny k vytváření prachu. Zadní část zařízení je připojena k odsávacímu zařízení pomocí propojovací sady, která obsluze umožňuje snížit množství prachu vznikajícího při broušení v ovzduší. Montáž sady (obr. 3) Nejdříve zapojte konektor na výstupu pro odvod prachu přímo do spojovací části pro zachytávač prachu (5) a přímo do ní zasuňte část (a). Pevně tuto část spojte s částí (b). obr.5 Postup demontáže (obr. 4) Univerzálním šroubovákem (příslušenství) stlačte dolů část (b) nebo jednoduše uchopte pravou část dílu (b) a potom sestavu výstupu pro odvod prachu vytáhněte. Obsluha spínače 1. Chcete-li nářadí zapnout, posuňte spínač ve směru šipky s označením ɪ. 2.: Chcete-li nářadí zapnout se zajištěním v zapnuté poloze, posuňte spínač ve směru šipky s označením ɪ a po té posuňte spínač ve směru šipky s označením. 3. Chcete-li zařízení vypnout, posuňte spínač ve směru šipky s označením Regulátor otáček Regulátor otáček ( pozice 4 na obr.1 ), slouží pro regulaci otáček nářadí, aby byla usnadněna práce obsluhy a aby byla současně zvýšena kvalita práce. Vhodné otáčky doporučujeme předem odzkoušet podle druhu broušeného materiálu a hrubosti brusného papíru. Obr.6 Obr.7 8 9
