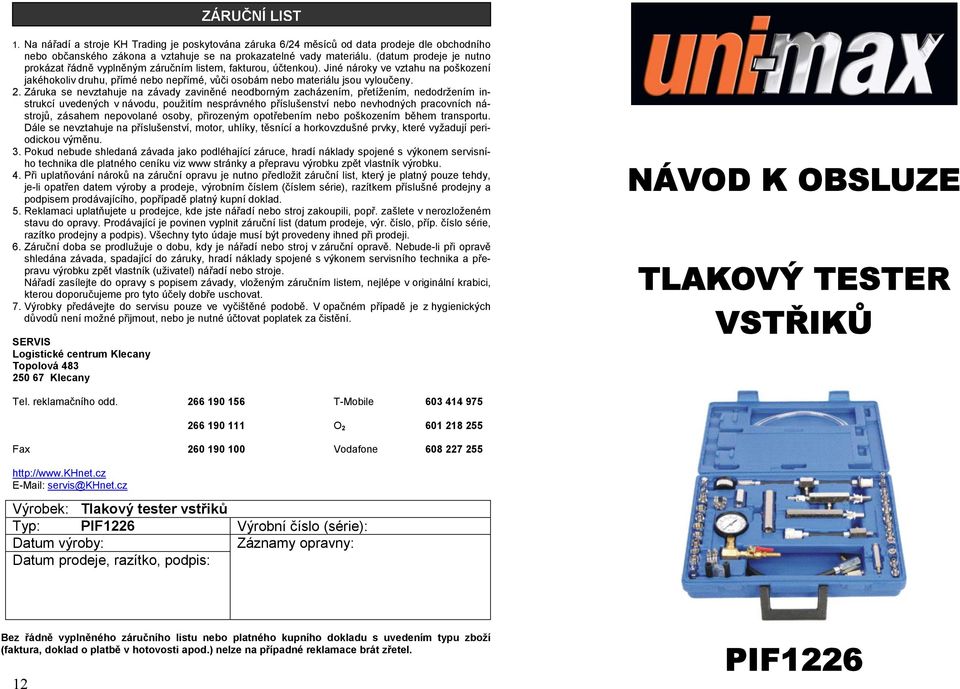

NÁVOD K OBSLUZE TLAKOVÝ TESTER VSTŘIKŮ PIF1226 ZÁRUČNÍ LIST. Výrobek: Tlakový tester vstřiků Typ: PIF1226 Výrobní číslo (série): Datum výroby:

Transkript

1 ZÁRUČNÍ LIST 1. Na nářadí a stroje KH Trading je poskytována záruka 6/24 měsíců od data prodeje dle obchodního nebo občanského zákona a vztahuje se na prokazatelné vady materiálu. (datum prodeje je nutno prokázat řádně vyplněným záručním listem, fakturou, účtenkou). Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady zaviněné neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, přirozeným opotřebením nebo poškozením během transportu. Dále se nevztahuje na příslušenství, motor, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu. 3. Pokud nebude shledaná závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika dle platného ceníku viz www stránky a přepravu výrobku zpět vlastník výrobku. 4. Při uplatňování nároků na záruční opravu je nutno předložit záruční list, který je platný pouze tehdy, je-li opatřen datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad. 5. Reklamaci uplatňujete u prodejce, kde jste nářadí nebo stroj zakoupili, popř. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruční list (datum prodeje, výr. číslo, příp. číslo série, razítko prodejny a podpis). Všechny tyto údaje musí být provedeny ihned při prodeji. 6. Záruční doba se prodlužuje o dobu, kdy je nářadí nebo stroj v záruční opravě. Nebude-li při opravě shledána závada, spadající do záruky, hradí náklady spojené s výkonem servisního technika a přepravu výrobku zpět vlastník (uživatel) nářadí nebo stroje. Nářadí zasílejte do opravy s popisem závady, vloženým záručním listem, nejlépe v originální krabici, kterou doporučujeme pro tyto účely dobře uschovat. 7. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. SERVIS Logistické centrum Klecany Topolová Klecany NÁVOD K OBSLUZE TLAKOVÝ TESTER VSTŘIKŮ Tel. reklamačního odd T-Mobile O Fax Vodafone servis@khnet.cz Výrobek: Tlakový tester vstřiků Typ: PIF1226 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: Bez řádně vyplněného záručního listu nebo platného kupního dokladu s uvedením typu zboží (faktura, doklad o platbě v hotovosti apod.) nelze na případné reklamace brát zřetel. 12 PIF1226

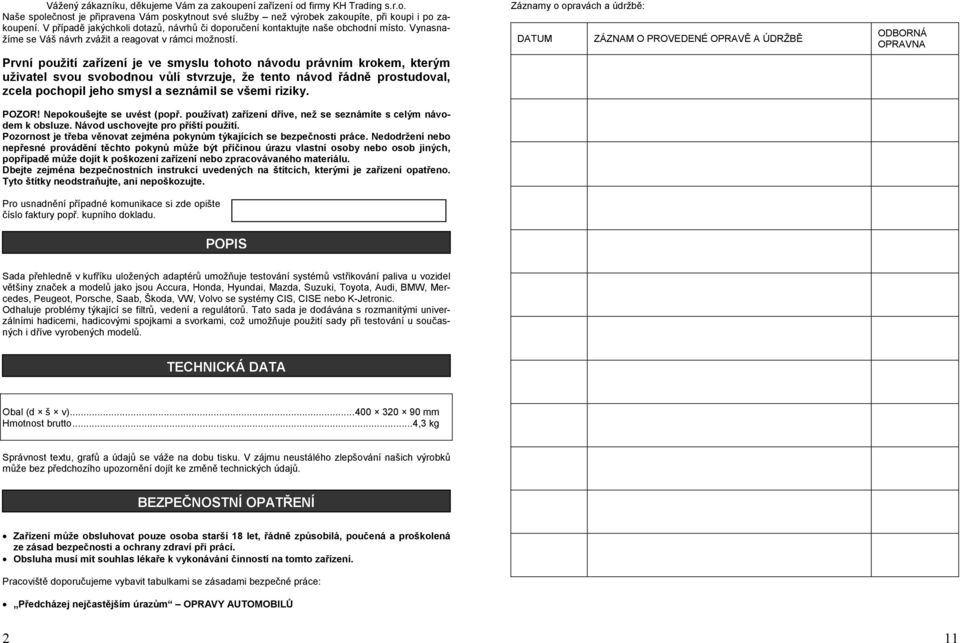

2 Vážený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena Vám poskytnout své služby než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se Váš návrh zvážit a reagovat v rámci možností. První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte, ani nepoškozujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. Záznamy o opravách a údržbě: DATUM ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ ODBORNÁ OPRAVNA POPIS Sada přehledně v kufříku uložených adaptérů umožňuje testování systémů vstřikování paliva u vozidel většiny značek a modelů jako jsou Accura, Honda, Hyundai, Mazda, Suzuki, Toyota, Audi, BMW, Mercedes, Peugeot, Porsche, Saab, Škoda, VW, Volvo se systémy CIS, CISE nebo K-Jetronic. Odhaluje problémy týkající se filtrů, vedení a regulátorů. Tato sada je dodávána s rozmanitými univerzálními hadicemi, hadicovými spojkami a svorkami, což umožňuje použití sady při testování u současných i dříve vyrobených modelů. TECHNICKÁ DATA Obal (d š v) mm Hmotnost brutto...4,3 kg Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. BEZPEČNOSTNÍ OPATŘENÍ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci. Obsluha musí mít souhlas lékaře k vykonávání činností na tomto zařízení. Pracoviště doporučujeme vybavit tabulkami se zásadami bezpečné práce: Předcházej nejčastějším úrazům OPRAVY AUTOMOBILŮ 2 11

3 Poznámky Význam samolepících značek s bezpečnostními symboly: Zákaz vstupu s otevřeným ohněm Nehas vodou ani pěnovými přístroj Zákaz kouření Před použitím čti návod. Používej ochranu zraku.používej ochranný oblek Používej ochrannou obuv Škodlivé nebo dráždivé látky. Samolepící značky umístěte na plochách, které jsou za každých okolností viditelné pro obsluhu stroje před uvedením do chodu i během něho. 10! Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Klíče a šroubováky vždy po použití odstraňte ze stroje. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny spoje. Zajistěte správnou údržbu zařízení. Před použitím zkontrolujte, zda nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Zařízení nepřetěžujte. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetížením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou, ani ve vlhkém prostředí. 3

4 Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci zařízení. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit.! Jemná mechanika Přístroj(e) nikdy neupínejte do svěráku. Chraňte přístroj(e) před nárazy a pádem. Po skončení práce uložte vše zpět do kufříku.! Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu.! Vybavení autoservisu Před započetím oprav řádně zajistěte a zabrzděte opravovaný automobil. Pokyny pro obsluhu prováděné před a v průběhu testování 1. Nejezděte s vozidlem v průběhu testu. 2. Neprovádějte výměnu spojek testovacího zařízení, je-li motor v chodu. 3. Neprovádějte testování vznětových motorů. 4. Při provádění testu a v okolí testovacího prostoru nekuřte. 5. Specifikaci tlaků naleznete v návodu k obsluze, který je dodáván výrobcem vozidla. 6. Připravte si vhodnou nádobu pro zachycení vytékajícího paliva při odpojování testovacího zařízení. 7. Před odpojením komponentů testovacího zařízení zastavte motor a uvolněte tlak ze systému 8. Dbejte na to, aby nedošlo ke kontaktu paliva s povrchem motoru. Mohlo by dojít ke vzniku požáru. 9. Před připojením zařízení a zahájením testu si připravte práškový hasicí přístroj. 10. Před uvolněním jakékoliv spojky nebo hadice uvolněte tlak z palivového systému. MONTÁŽ Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. OBSLUHA Připojení a testování V následujícím textu jsou popsány dva základní typy instalace testovacích komponentů a testovací postupy: Jeden pro vozidla vybavená typem vstřikování paliva Bosch C.I.S. a druhý pro většinu ostatních vozidel. Při provádění instalace vždy postupujte podle pokynů, které jsou uvedeny v návodu k obsluze vozidla. Typ Bosch C.I.S. (Continuous Injection Systems) 1. Pomocí klíče demontujte tlakoměr (5) z jeho dolního pouzdra a spojky ve tvaru T. 2. Našroubujte tlakoměr do hadicové sestavy systému Bosch C.I.S. (která je umístěna ve vnitřním pouzdru) a přitáhněte jej pomocí klíče. Opatřete závity spojovaných částí teflonovou páskou, abyste zabránili únikům paliva. 3. Očistěte rozvaděč paliva, aby nedošlo ke vniknutí nečistot do palivového systému. SEZNAM DÍLŮ POZICE POPIS KS 1 Zátka 1/4 x 1/4" 1 2 Hadicová spojka 5/16 x 1/4" NPT 2 3 Hadicová spojka 1/4 x 1/4" NPT 2 4 Tlakoměr 0-3,5 baru (0 ~ 50 psi) 1 5 Tlakoměr 0 7 bar (0 ~ 100 psi) 1 6 Hadicové svorky 4 7 Gumová hadička 5/16" x 2" 1 8 Gumová hadička 1/4" x 2" 1 9 Pružný adaptér Ford 1 10 Spojka ve tvaru T 1/4" NPT s ventilem 1 11 Adaptér GM T.B.I Rychloupínací adaptér GM 1 13 Adaptér GM 2.2K 1 14 Sponový adaptér Ford 1 15 Hadice 13" Ford uložená v dutině víka kufříku 1 16 Odvzdušňovací hadice 1 17 Hadice Bosch C.I.S Základní hadice, 24" 1 19 Adaptér průtokového šroubu M8 x Adaptér průtokového šroubu M10 x Adaptér průtokového šroubu M12 x 1, Adaptér průtokového šroubu M12 x 1, Adaptér Honda 1 24 Adaptér M12 x 1,5 vnější závit / M10 x 1 vnější závit ; délka 38 mm 1 25 Adaptér M12 x 1,5 vnější závit / M10 x 1 vnitřní závit ; délka 32 mm 1 26 Adaptér M12 x 1,5 vnější závit / M8 x 1 vnitřní závit ; délka 24 mm 1 27 Adaptér M12 x 1,5 vnější závit / M8 x 1 vnější závit 2 28 Adaptér M12 x 1,5 vnější závit / M8 x 1 vnější závit ; délka 76 mm" 1 29(A) Adaptér M12 x 1,5 vnější závit / 5/8" - 18 vnější závit ; délka 38 mm 1 30(A) Spojka 5/8" (A) Adaptér M12 x 1,5 vnější závit / M16 x 1,5 vnější závit ; délka 38 mm 1 32(A) Spojka M16 x 1,5 1 33(A) Spojka M14 mm x 1,5 1 34(A) Adaptér M12 mm x 1,5 vnější závit / M14 x 1,5 vnější závit ; délka 38 mm " 1 35(A) Spojka s vnitřním závitem 1/4 PT (A) Adaptér M12 mm x 1,5 vnější závit / 1/4 PT - 19 vnější závit ; délka 38 mm 1 37(A) Hadicová spojka M12 mm x 1,5 vnější závit / hadicové napojení na 1/4" - 3/8" hadice 1 4 9

5 ULOŽENÍ DÍLŮ 4. Připojte hadici systému Bosch C.I.S. (17) k rozvaděči paliva, zahřejte hadici kompenzátoru nebo hadici tlumení tlaku. Z důvodu odlišností mezi jednotlivými značkami, modely a roky výroby bude možná nutné použít některý z adaptérů sady (dotažení rukou). Toto je větev napájecího tlaku, která je regulována rozvaděčem paliva. 5. Připojte základní hadici (18) k zahřátému kompenzátoru nebo k jeho hadici. Možná bude nutné použití některých adaptérů sady (dotažení rukou). Toto je větev ovládání regulátoru tlaku systému. Tlakoměr (5) Hadice systému Bosch C.I.S. (17) Základní hadice (18) Adaptéry (A) výběr ze sady 6. Stisknutím pojistného ventilu pod tlakoměrem uvolněte z testovací hadice všechen vzduch. Buďte připraveni na zachycení paliva, které při tomto úkonu může uniknout. 7. Nastartujte motor a ihned proveďte kontrolu, zda nedochází k únikům paliva z přípojných bodů testovacího zařízení. 8. Proveďte odečet tlaku paliva. Zkontrolujte, zda požadované hodnoty tlaku odpovídají hodnotám uvedeným v návodu k obsluze vozidla. 9. Zastavte motor. 10. Stisknutím pojistného ventilu pod ukazatelem uvolněte tlak z testovací hadice. Buďte připraveni na zachycení paliva, které při tomto úkonu může uniknout. 11. Odpojte testovací komponenty a hadice. Očistěte a uložte testovací sadu. 12. Proveďte zapojení všech součástí vstřikovacího systému vozidla. 13. Nastartujte motor a zkontrolujte, zda nedochází k únikům paliva. Zjistíte-li jakékoliv úniky paliva, zastavte motor a proveďte správné připojení všech spojů. Většina ostatních systémů 1. Připojte k tlakoměru (5) základní hadici (18). Opatřete závity spojovaných částí teflonovou páskou, abyste zabránili únikům paliva. Proveďte utažení pomocí klíče. 2. Nasuňte na spojku tlakoměru odvzdušňovací hadici (16). 3. Uzavřete odvzdušňovací ventil na sestavě tlakoměru (5) (otočit po směru pohybu hodinových ručiček). Základní hadice (18) Tlakoměr a spojka tlakoměru (5) s odvzdušňovacím ventilem Odvzdušňovací hadice (16) 8 4. Uvolněte tlak paliva z palivového potrubí. Tento postup je popsán v návodu k obsluze vozidla. 5. Nalezněte vývod paliva a připojte k němu základní hadici. V mnoha případech je nutné použití jednoho nebo více adaptérů, které jsou součástí této sady, abyste mohli provést správné připojení. Také bude nutné instalovat adaptér tlaku paliva do palivového potrubí, obvykle výměnou za palivový filtr (rychloupínací adaptér GM, č. 12). Základní hadice (18) může být připojena k bočnímu vývodu tohoto adaptéru. 6. Nastartujte motor a ihned proveďte kontrolu, zda nedochází k únikům paliva z přípojných bodů testovacího zařízení. 5

6 7. Proveďte odečet tlaku paliva. Zkontrolujte, zda požadované hodnoty tlaku odpovídají hodnotám uvedeným v návodu k obsluze vozidla. 8. Zastavte motor. 9. Otočením odvzdušňovacího ventilu tlakoměru proti směru pohybu hodinových ručiček uvolněte tlak z testovacích hadic. Buďte připraveni na zachycení paliva, které při tomto úkonu může uniknout. 10. Odpojte testovací komponenty a hadice. Vylijte palivo z hadic,očistěte a uložte testovací sadu. 11. Proveďte opětovné zapojení všech součástí vstřikovacího systému vozidla. 12. Nastartujte motor a zkontrolujte, zda nedochází k únikům paliva. Zjistíte-li jakékoliv úniky paliva, zastavte motor a proveďte správné připojení, dotažení a utěsnění všech spojů. Poznámky ÚDRŽBA Nářadí udržujte vždy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Před umístěním hadic do kufříku zajistěte jejich úplné vyprázdnění. Na čištění nepoužívejte agresivní čistící prostředky a rozpouštědla. Plastové díly doporučujeme otřít hadříkem navlhčeným v mýdlové vodě. Kovové povrchy ošetřete hadrem navlhčeným v petroleji. Nepoužívané zařízení uskladněte nakonzervované na suchém místě, kde nebude korodovat. Veškeré údržbářské práce smí vykonávat pouze odborný personál. Pro opravy používejte pouze originální náhradní díly. Kufřík je z hlediska zákonné záruky na zboží věcí spotřební ve smyslu zákona. LIKVIDACE Použité hydraulické kapaliny je nutno likvidovat v souladu se Zákonem o odpadech. Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). Vytříděný materiál odevzdejte k dalšímu využití. UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní služby záleží na úrovni balení a zabezpečení proti poškození. Pozn.: Vyobrazení se může lišit od dodaného výrobku, stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku. 6 7
