1 Praktický rádce: Údržba a čištění stříkacích pistolí Lakovací pistole I Systémy kelímků I Ochrana dýchacího ústrojí I Filtrační technika I Příslušenství Optimální čištění a údržba

2 Metody čištění profesionálních stříkacích pistolí Všeobecně platí: Držte se striktně dávkovacích pokynů a specifikací daných výrobcem! Upozornění: U vodou ředitelných materiálů používejte pro čištění pouze ph-neutrální čistící prostředky. U rozpouštědlových materiálů používejte pouze čistící prostředky obsahující rozpouštědlo resp. čisté čistící ředidlo. Upozornění: Při používání destilačních zařízení dbejte na pravidelné doplňování čerstvého ředidla, neboť se regeneráty mohou stát příliš agresivními a poškodit povrch stříkací pistole. SATA RPS Pomocí systému jednorázových kelímků RPS je možné výrazně ušetřit pracovní čas a čistící prostředky. Na konci dne V průběhu dne při použití jednorázových kelímků jako SATA RPS Při použití jednorázových kelímků SATA RPS je zredukován čistící proces při výměně barev pouze na čištění barvového kanálku. Zařízení pro rychlé vyčištění stříkací pistole SATA clean RCS může být umístněno uvnitř i vně stříkací kabiny. Při mezi čištění zůstává stříkací pistole připojena na vzduchový rozvod. Přerušení práce se redukuje na minimum. Mezi čištění stříkací pistole a kompletní výměna barvy trvá pouze vteřin. Na konci pracovního dne nebo při velkém znečištění stříkací pistole jsou ideální volbou uzavřené čistící systémy tzn. myčky stříkacích pistolí. Integrovaná vyfukovací zařízení chrání vzduchové kanálky před znečištěním v průběhu čistícího procesu. Uzavřené myčky pracují v automatickém pracovním procesu a jsou proto velmi hospodárné. Štětec s přívodem čistícího prostředku umožňuje předčištění stříkací pistole. Důležité: Po každém čistícím kroku je nutné, k zabránění vzniku koroze, stříkací pistoli vypláchnout čistým čistícím prostředkem a řádně ji do sucha vyfoukat a to včetně vnitřní strany vzduchové trysky a oblasti rozdělovacího kroužku vzduchu. K zamezení vzniku problémů v laku způsobených zbytky čistícího prostředku, je potřeba stříkací pistoli, vnitřní stranu vzduchové trysky a oblast rozdělovacího kroužku vzduchu vypláchnout čistým čistícím prostředkem a poté řádně vyfoukat do sucha. SATA clean RCS SATA multi clean 2 SATA blow gun!

3 Manuální čištění stříkací pistole Demontáž tryskové sady Při demontáži tryskové sady vyjměte nejdříve barvovou jehlu. Poté odšroubujte vzduchovou trysku. Čištění a sušení Nakonec vyšroubujte pomocí speciálního univerzálního klíče barvovou trysku. Čištění barvového kanálu Čištění těla pistole Vysušte pomocí ofukovací pistole Při manuálním čištění dbejte na to, aby používané kartáčky nebo štětce neobsahovaly kovové dráty, které by mohly poškodit stříkací pistoli. Kromě toho se nesmí dostat do vzduchových kanálků čistící prostředek. Čištění tryskové sady Při čištění jednotlivých dílů tryskové sady je potřeba dávat pozor, aby kovové části čistícího kartáčku nepoškodily tryskovou sadu. V ideálním případě používejte kartáčky a čištící jehly speciálně vyrobené u SATA, abyste zajistili optimální péči a čištění tryskové sady.

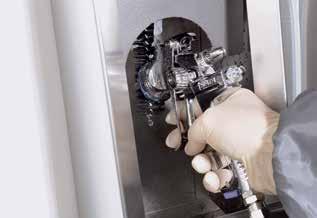

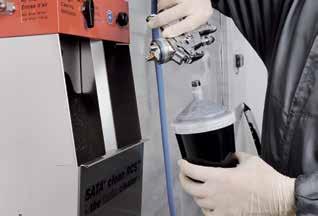

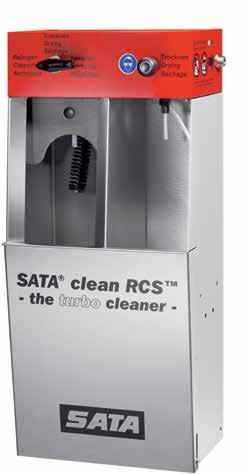

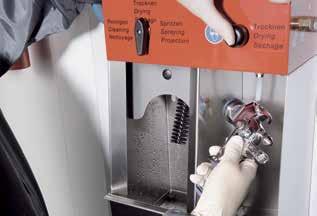

4 Mezičištění pomocí SATA clean RCS SATA clean RCS je pneumatické čistící zařízení k mezičištění stříkací pistole. Optimalizuje průběh práce lakýrníka a tím zvyšuje efektivitu lakovny. Montáží SATA clean RCS v lakovací kabině je možné zajistit jednu nebo více výměn barev za sebou s extrémně krátkými přerušeními práce způsobených čištěním. To vše šetří také pracovní cesty lakýrníka. 1. Čištění barvového kanálku a vzduchové trysky Obr. 1 Čištění pistole - stříkací pistole zůstává napojena na vzduch; multifunkční spínač snižuje automaticky tlak vzduchu pokud je přepnut na čistící mód, což snižuje zpětnou mlhu. Barvový kanálek je nyní čištěn, zároveň je možné čistit tělo a vzduchovou trysku od zbytků laku. Tip: Při velkém znečištění může být kartáč použit také pro čištění barvového kanálku. Obr. 2 Sušení - zbytky čistícího prostředku jsou spolehlivě odstraněny v sušícím prostoru - před pracovní přestávkou bezpodmínečně vysušte také vnitřní stranu vzduchové trysky a také oblast rozdělovacího kroužku vzduchu. Obr. 3 Výměna barvy - po cca sekundách je provedena kompletní výměna barvy. Tip: Zařízení RCS nabízí ideální odkládací plochu pro jednorázové kelímky RPS s připravenými odstíny. Není potřeba pro výměnu barvy opustit kabinu. 2. Vysušit pistoli 3. Provést výměnu barvy

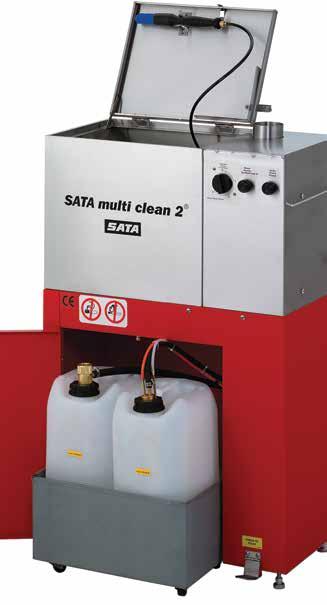

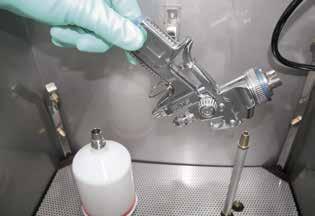

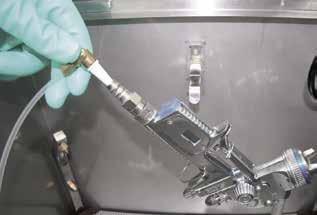

5 Čištění v uzavřených mycích zařízeních jako SATA multi clean 2 Důležité: Při uzavřených myčkách je potřeba vždy dávat pozor na správnou pozici pistole v mycí komoře (viz. dole). Nikdy se nesmí dostat čistící prostředek do vzduchových kanálů. Stříkací pistoli je nutné vždy po čištění vyfoukat do sucha. Možné následky při nedodržení: Usazeniny a koroze ve vzduchových kanálech Špatný stříkací obraz a rozdíl v odstínu Špatné měření tlaku -> je zobrazován špatný tlak! Nečistoty v lakování Zablokovaná regulace parsku do kruhu a šířky Displej digitálního ukazatele zčerná resp. vypadne SPRÁVNĚ 1. Zaaretujte spoušť. Praktický tip: pokud nemáme aretační sponu, použijte vytahovák na rozdělovací kroužek (obsažen v nářadí u pistole) 2. Připojte záslepku se vzduchem 3. Regulaci vzduchu kompletně otevřít vzduch musí proudit z hlavy trysky 4. Správná pozice: hák na zavěšení je nejnižším bodem Důležité upozornění! 2! 1!! 3 4! ŠPATNĚ 1. Spoušť není zaaretována 2. Chybějící záslepka se vzduchem 3. Špatná pozice pistole -> čistící prostředek se dostává do vzduchových kanálů, znečistí je a zablokuje popř. dlouhodobě 1! 2! 3! 1. Nasadit pistoli ve správné pozici 2. Zapojit vzduch do připojení na vzduch

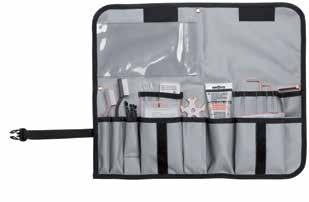

6 Montáž a údržba Namontujte barvovou trysku Zatáhněte barvovou trysku pomocí univerzálního klíče Namontujte vzduchovou trysku Při montáži tryskové sady je potřeba dávat pozor, aby se pro namontování barvové trysky použil univerzální klíč a to jeho vnitřní šestihran a tím byla tryska dotažena tak, aby těsnila. Každá SATA stříkací pistole a každá náhradní trysková sada je bez výjimky ručně donastavována a je podrobena testu nástřiku. K dosažení nelepších výsledků lakování musí být otočena vzduchová tryska při stojatém/vertikálním stříkacím obraze tak, aby nápis na vzduchové trysce byl možný přečíst zepředu. Při ležícím/horizontálním střkacím obraze ukazuje optimální paprsek vyražené označení na jednom z hrotů na vzduchové trysce a toto musí být viditelné zhora Namažte barvovou jehlu v oblasti těsnění na jehlu Vložte barvovou jehlu Namažte tukem pružinu na jehlu a nasaďte Jako ideální prostředek pro péči se ukazuje již řadu let lak nenarušující a bez silikonový SATA tuk na pistole, který se používá na všechny pohyblivé části resp. také na závity a je nanášen v tenké vrstvě. To zaručuje také po letech snadné ovládání a funkčnost pistole. Obr. viz. dole - Obj. č Namažte tukem šroub na regulaci množství materiálu Viditelnou oblast vzduchového pístu namažte tukem SATA care set - taška s potřebami pro čištění stříkacích pistolí. Nabízí další místo pro nářadí ke stříkacím pistolím - SATA opravárenské sady Obsah dodávky: 1x Čistící kartáček, velký 1 5x Čistící kartáčky, střední 2 Obj. č x Čistící kartáčky, oboustranné 3 12x Čistící jehly 4 1x Vysoce výkonný tuk, 100g Namontujte regulaci množství materiálu SATA- -Vysoce výkonný tuk bez silikonu a kyselin Obj. č

7 Odstranění chyb Znečištění nebo poškození především na elementech tryskové sady mohou vést ke špatným stříkacím obrazům. Znečištění se dají většinou velmi lehce odstranit. Chyba Možná příčina Náprava Paprsek je příliš Znečištěné vzduchové otvory a kanály Za použití čisticí kapaliny vyčistěte kartáčem vzduchovou trysku a poté ji nasucho malý profoukněte Paprsek je šikmý, případně ve tvaru S Paprsek je srpkovitý Znečištěné otvory na hrotech Jednostranně znečištěné rohové otvory nebo čelní otvory Pečlivé vyčištění vzduchové trysky za použití vhodného čisticího nářadí; případně výměna sady trysek Za použití čisticí kapaliny vyčistěte kartáčem vzduchovou trysku a poté ji nasucho profoukněte Jednostranný paprsek Rozštěpený paprsek Špička barvové trysky a/nebo hroty na vzduchové trysce jsou poškozeny. Příliš vysoký tlak rozprašování Prevěřte, zda nejsou poškozeny barvová tryska a hroty na vzduchové trysce; popř. vyměňte tryskovou sadu Nastavte tlak na vstupu v souladu s použitým materiálem Příliš nízká viskozita materiálu Správně nastavte viskozitu; případně použijte menší velikost trysky Koroze na závitu vzduchové trysky, kanálku materiálu (přípojce nádobky) nebo na tělese lakovací pistole Čistící prostředek (vodou ředitelný) není po čištění dostatečně vypláchnut a pistole není vysušena v oblasti vzduchové trysky a rozdělovacího kroužku Po čištění vyšroubujte vzduchovou trysku a pistoli/ vzduchovou trysku vyfoukejte zvenku i zevnitř do sucha Nevhodné čistící prostředky, ne ph neutrální nebo regeneráty rozspouštědla jsou příliš agresivní Používat pouze ph neutrální čistící prostředek (ph 6,0-8,0) a/nebo pořádně vypláchnout neutrální kapalinou, pistoli/vzduchovou trysku vysušit zvenku i zevnitř. Dbát návodu na použití u čistícího prostředku Černý digitální displej Pistole byla ponořena do čistícího prostředku Neponořovat pistoli do čistícího prostředku Pistole zůstala déle, např. přes noc v myčce stříkacích pistolí Pistoli vždy bezprostředně po čištění vybrat z čistící kapaliny a vyfoukat do sucha Nefunkční regulace parsku do kruhu a šířky - regulace se otáčí Regulace parsku do kruhu a šířky se neotáčí Lakovací pistole nevypíná vzduch Při vyjmuté vzduchové trysce bylo nafoukáno zhora čistící ředidlo do lakovací pistole při "nahoru" otočené pistoli Kroužek rozdělovače vzduchu není správně uložený (čep není v otvoru) nebo je poškozený Regulace byla zatočena příliš silně na doraz proti směru hodinových ručiček; vřeteno v závitu pistole je volné (neplatí pro SATAjet 4000) Znečištění/koroze v důsledku vniknutí laku nebo čistícího prostředku kvůli nedodržení postupu pro čištění Znečištěné osazení vzduchového pístu nebo opotřebovaný vzduchový píst Ruční čištění: Při čištění stříkací pistole musí ukazovat hlava trysky vždy "dolů". Myčka pistolí: Pistole musí být profoukávána vzduchem - hák na zavěšení je při tom nejnižším bodem Vyměňte rozdělovací kroužek vzduchu a při nasazování nového dbejte na správnou pozici Regulaci vyšroubujte pomocí univerzálního klíče; uveďte do chodu nebo kompletně vyměňte Sedlo vzduchového pístu vyčistit a/nebo vyměnit vzduchový píst, těsnění vzduchového pístu

8 German Engineering víc než očekáváte Lakovací pistole SATA jsou vyvíjeny a vyráběny výhradně v Německu. Vysoce moderní, výkonná výrobní zařízení dle nejnovějšího stavu techniky zajišťují nejvyšší preciznost při výrobě stříkací pistole SATA. Konsekventní další vývoj produktů a výrobních procesů je zásadní součástí firemní filosofie. Zajištění kvality: SATA stříkací pistole jsou vyráběny a vyvíjeny výhradně v Německu. Přísné kvalitativní kontroly dohlížejí na každý výrobní krok. Ruční seřízení: Každá trysková sada je separátně ručně "doladěna", aby byl optimalizován stříkací paprsek. Konečná montáž: Vysoce kvalitní jednotlivé díly jsou k lakovací pistoli montovány s maximální pečlivostí. Váš SATA prodejce 100 % přezkoušení obrazu nástřiku: Výsledkem je dokonalý stříkací paprsek pro splnění maximálních požadavků na kvalitu. Další tipy a triky ohledně tématu údržby a servisu najdete na internetu na V případě dotazů Vám kdykoli rádi poradíme na čísle / osobně! SATA GmbH & Co. KG Domertalstraße Kornwestheim Deutschland Tel Fax info@sata.com Chyby a technické změny vyhrazeny. SATA, SATAjet a/nebo jiné zde v obsahu zmíněné SATA produkty jsou buď registrované značky nebo značky společnosti SATA GmbH & Co. KG v USA a/nebo v ostatních zemích.
