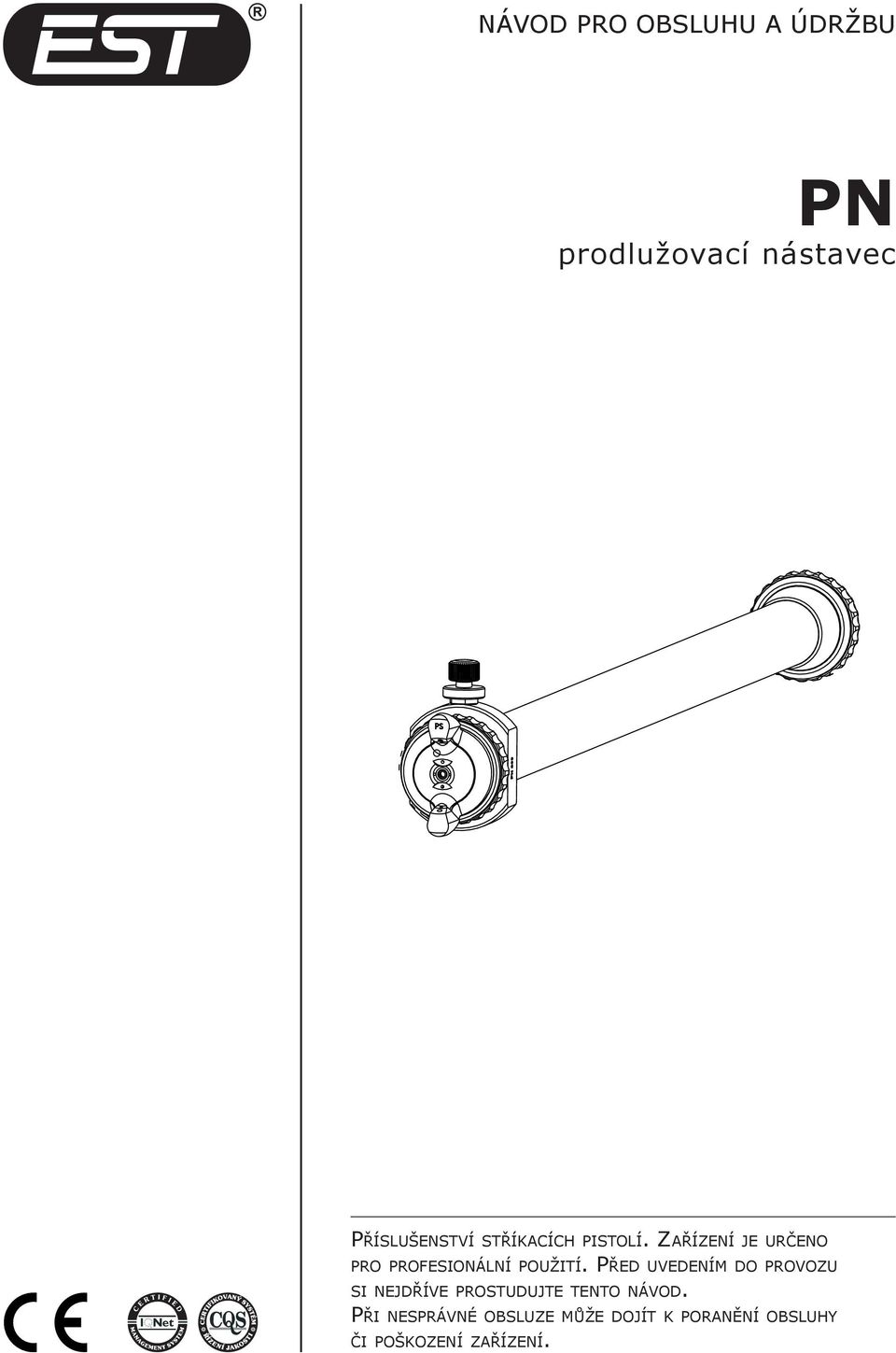

1 NÁVOD PRO OBSLUHU A ÚDRŽBU PN prodlužovací nástavec Příslušenství stříkacích pistolí. Zařízení je určeno pro profesionální použití. Před uvedením do provozu si nejdříve prostudujte tento návod. Při nesprávné obsluze může dojít k poranění obsluhy či poškození zařízení.

2 OBSAH POUŽITÍ 3 POPIS 3 TECHNICKÉ PARAMETRY 3 PŘIPOJENÍ NA STŘÍKACÍ PISTOLI 4 BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI 4 ÚDRŽBA A ČIŠTĚNÍ 4 ZÁRUČNÍ PODMÍNKY 5 LIKVIDACE 5 ZÁVADY A JEJICH ODSTRANĚNÍ 6 SPECIFIKACE DÍLŮ 7 TABULKA TRYSKOVÝCH KOMBINACÍ 7 2

3 POUŽITÍ Prodlužovací nástavec je určen jako doplňkové zařízení ke vzduchovým stříkacím pistolím např. EST 246. Nástavec je určen k provádění nástřiku míst špatně přístupných, velkých rozměrů bez nutnosti použití plošin lešení a pod.. Pro nástřik s nástavcem je nutné používat tlakový přívod aplikované hmoty (např. z tlakového zásobníku, čerpadla apod.). Nástavcem lze aplikovat většinu nátěrových hmot od syntetických až po vodou ředitelné. Nástavec je vyráběn v délce 600 mm. UPOZORNĚNÍ Všichni pracovníci, kteří jsou obsluhou a údržbou zařízení pověřeni, musí být prokazatelně seznámeni s bezpečnostními předpisy a s návodem pro obsluhu a údržbu zařízení. POPIS Prodlužovací nástavec je celokovové konstrukce. Skládá se z vlastního nástavce a hlavice s tryskovou soustavou. Vlastní nástavec je složen ze dvou trubek přizpůsobených k připojení na pistoli. Středem nástavce prochází uzavírací jehla. Nátěrová hmota se přivádí tlakovým přívodem z tlakových zásobníků, čerpadel a pod.. Regulace množství NH se provádí šroubem regulace množství na pistoli. Vzduch se přivádí do pistole a odtud je ovládán přes vzduchový ventil páčkou na pistoli. Z vlastní pistole vzduch proudí mezi oběma trubkami do hlavice nástavce, kde je umístěna trysková soustava. Při uzavřené regulaci tvaru střiku na hlavici vystupuje z nástavce kruhový střik. Postupným otevíráním regulace tvaru střiku zplošťujeme nástřik, až po max. plochý střik. Regulace má aretační matici pro zajištění nastaveného tvaru střiku, tak aby nemohlo dojít ke změně nastavení. Otočením hubice můžeme plochý paprsek otáčet do různých poloh vůči ose pistole. TECHNICKÉ PARAMETRY Průměrná spotřeba vzduchu Nl.min. -1 Max. tlak vzduchu pro rozprašování... 6 bar Průměrný výkon vystříkané nátěrové hmoty g.min -1 Hmotnost nástavce g 3

4 PŘIPOJENÍ NA STŘÍKACÍ PISTOLI Montáž a demontáž Ze stříkací pistole demontujte vzduchovou hubici, trysku a po vyšroubování dorazového šroubu regulace množství vyjměte jehlu, včetně přítlačné pružiny. Trubku (pos. 3), která je nerozebíratelně spojená se šroubením našroubujte do pistole po vložení těsnící podložky (pos. 8) řádně dotáhněte. Na pistoli připojte vnější trubku (pos. 2) na níž je hlavice (pos. 1) s tryskovou soustavou a připojovací část do pistole s upínací maticí. Při montáži postupujte opatrně z důvodů nasunutí vnitřní trubky do hlavice. Jestliže máte nástavec takto napojený, nasuňte zezadu do pistole jehlu. Jehlu dotlačte do sedla trysky a zkontrolujte předstih. Tento předstih musí umožňovat otevřít vzduchový ventil dříve než páčka začne přes kuželku unášet jehlu, čímž se otevírá výtok nátěrové hmoty z trysky. Zkontrolujte utažení trysky v hlavici. Jestliže je vše provedeno, je pistole s nástavcem připravena pro stříkání. Pro dosažení kvalitního nástřiku je třeba dbát na čistotu mezikruží, atomizačních a křidélkových otvorů. Jinak pistole s nástavcem nevyžaduje žádnou zvláštní údržbu. BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI Zařízení vyhovuje požadavkům hygieny a bezpečnosti práce. Bezpečnost a ochrana zdraví při práci se řídí ustanoveními zákoníku práce. Pro stříkání a manipulaci s aplikačními materiály a při čištění zařízení dodržujte pokyny výrobců těchto materiálů. K ochraně pokožky, dýchacích cest a zraku používejte ochranné pracovní pomůcky (oděvy, rukavice, respirátory, ochranné masky, resp. dýchací přístroje, ochranné brýle, ochranné krémy a pod.). ÚDRŽBA A ČIŠTĚNÍ Hladký a málo členitý povrch nástavce umožňuje snadné čištění a údržbu. Zásady čištění a údržbu»» Nenechávejte v pistoli s nástavcem ani na povrchu zaschnout NH. Odstranění zaschlé nátěrové hmoty je obtížné a může dojít k poškození hladkého povrchu a tím i ke zhoršení příštího čištění 4

5 (na poškozeném povrchu nátěrová hmota více ulpívá). Čištění provádějte umytím ve vhodném rozpouštědle. Otvory v tryskové soustavě nečistěte kovovými předměty použijte dřevěných třísek nebo přiloženého kartáčku. Občas podle potřeby namažte několika kapkami oleje vedení vzduchového ventilu, ložisko páky, závity regulačních šroubů a závit převlečné matice. Jinak pistole s nástavcem nevyžaduje pro kvalitní funkci žádné zvláštní údržby. Důležité zásady pro kvalitní funkci Správná volba tryskové soustavy (ve speciálních požadavcích doporučujeme obrátit se na servisní službu) Správně upravený vzduchu pro stříkání (bez nečistot, vody a oleje dokonale filtrovaný) Filtrovaná nátěrová hmota správné viskozity (dodržujte předpisy výrobců nátěrových hmot) Připravená (vyčištěná) stříkací pistole s nástavcem (správné dotažení trysky, hubice) Dodržovat doporučené tlaky vzduchu pro rozprašování. ZÁRUČNÍ PODMÍNKY viz. záruční list ZÁRUKA SE NEPOSKYTUJE Při mechanickém poškození nebo při hrubém zacházení s výrobkem. Při poškození, opotřebování nebo poruše způsobené nesprávnou či neadekvátní údržbou, abrazí, korozí či použitím nefiremních součástek, materiálů. Při nedovoleném nebo neodborném zásahu do zařízení. Záruka se nevztahuje na dílce spotřebního charakteru jako jsou například těsnící prvky, tryska s jehlou, u nichž je opotřebení závislé na abrasivních vlastnostech aplikované hmoty, tlaku a dalších okolnostech. LIKVIDACE Po ukončení životnosti dílců je možno po vyčištění odevzdat do tříděného odpadu.»» Obalové materiály výrobku (K.č viz. vyhláška MŽP č. 381/2001 Sb.) likvidujte jako směsný komunální odpad. Použitý papírový obal odevzdejte do odděleného sběru. 5

6 ZÁVADY A JEJICH ODSTRANĚNÍ Porucha Příčina Odstranění Pistole nestříká nebo stříká přerušovaně Výsledný nástřik prohnutý nebo kyjovitý Výsledný nástřik uprostřed málo barvy Výsledný nástřik málo zploštělý Počátek a konec nástřiku velké kapky Vzduch vychází z trysky uzavřený vývod nátěrové hmoty z tlakového zásobníku prázdná nádoba na nátěrovou hmotu nedotažená trubka vnitřní 600 v těle pistole vývod otevřít zacpaný otvor v trysce vyčistit zavřená regulace množství nátěrové hmoty nedotažené šroubení přívodu nátěrové hmoty doplnit nátěrovou hmotu správně dotáhnout nastavit regulaci správně dotáhnout šroubení použita nevhodná hubice dle tabulky osadit správnou hubici Vzduch nevychází z hubice uzavřený přívod vzduchu otevřít přívod nečistota v mezikruží hubice a trysky poškozený otvor hubice nebo krčku trysky nečistota v křidélkových nebo pomocných otvorech nečistoty vyčistit, nepoškodit hubici vyměnit za novou vyčistit, otvory nepoškodit málo dotažená hubice správně dotáhnout hubici příliš velké množství vzduchu do křidélek vysoký tlak v tlakovém zásobníku na nátěrovou hmotu regulací šíře střiku nastavit správné množství snížit tlak v tlakovém zásobníku vysoký tlak vzduchu na stříkání snížit tlak vzduchu nízká viskozita nátěrové hmoty upravit viskozitu dle předpisu výrobce málo vzduchu do křidélek regulací šíře střiku nastavit vyšší množství nízký tlak na nátěrovou hmotu v tlakovém zásobníku zvýšit tlak na regulátoru tlakového zásobníku nízký tlak vzduchu na stříkání zvýšit tlak vzduchu v přívodu vysoká viskozita správně upravit nátěrovou hmotu a změřit viskozimetrem malý předstih otevírání vzduchu před otevřením výtoku materiálu z trysky»» zkontrolovat polohu dorazu na jehle, popř. jehlu vyměnit, nejlépe včetně trysky 6

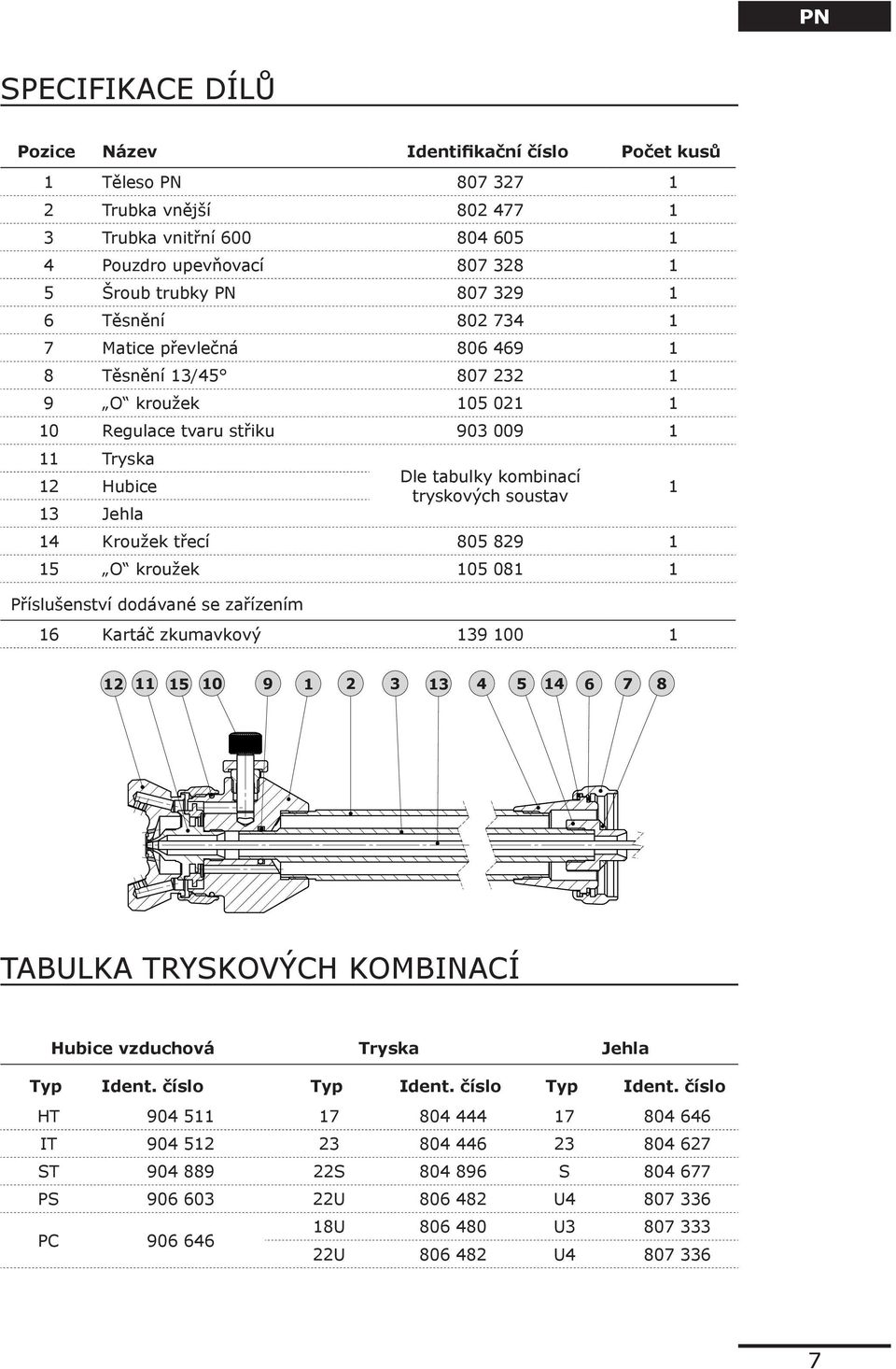

7 SPECIFIKACE DÍLŮ Pozice Název Identifikační číslo Počet kusů 1 Těleso PN Trubka vnější Trubka vnitřní Pouzdro upevňovací Šroub trubky PN Těsnění Matice převlečná Těsnění 13/ O kroužek Regulace tvaru střiku Tryska 12 Hubice 13 Jehla Dle tabulky kombinací tryskových soustav 14 Kroužek třecí O kroužek Příslušenství dodávané se zařízením 16 Kartáč zkumavkový TABULKA TRYSKOVÝCH KOMBINACÍ Hubice vzduchová Tryska Jehla Typ Ident. číslo Typ Ident. číslo Typ Ident. číslo HT IT ST S S PS U U PC U U U U

8 ZÁRUČNÍ LIST Název a typ výrobku Výrobní číslo Prodlužovací nástavec PN Výstupní kontrola Datum výroby Expedice 2011 EST + a.s., Ledeč nad Sázavou Razítko a podpis Datum prodeje Záruční servisní činnost Odpovědnost za případné vady se řídí ustanovením Obchodního zákoníku číslo 513/91 Sb. ve znění pozdějších úprav dle Záruční doba na výrobky společnosti EST + a.s. činí 36 měsíců od data sjednaného prodejního plnění, pokud není v obchodní smlouvě ujednáno jinak. Záruční doba se v případě uznané reklamace prodlužuje o dobu prokazatelné odstávky zařízení, zpravidla o dobu mezi nahlášením závady a jejím řádným odstraněním. V případě uplatnění uznatelné závady, jejíž odstranění by výrazně překročilo sjednanou lhůtu, může zájemce požadovat bezplatné zapůjčení náhradního zařízení po dobu nezbytně nutnou. Záruka se nevztahuje: na díly a materiály běžné provozní spotřeby, uvedené v dokumentaci dodávané s výrobkem a na díly, jejichž životnost je úměrná k aplikačním podmínkám, na závady vzniklé neodborným užíváním a údržbou výrobku v rozporu s doporučeními uvedenými v návodu pro obsluhu a údržbu,»» na závady vzniklé z důvodu vlastních úprav zařízení a použití výrobcem neschválených materiálů a dílů pro provoz zařízení. EST + a.s. Podolí Ledeč nad Sázavou ČESKÁ REPUBLIKA Tel.: Fax: prodej@estplus.cz N CZ rev: /4
