1 REGULÁTOR TLAKU MRP Vážený zákazníku! Děkujeme Vám za Vaši důvěru v naše výrobky. Na následujících stránkách naleznete technická data, nezbytná pro bezporuchovou instalaci a údržbu těchto pneumatických komponentů. Přečtěte si prosím všechny následující instrukce, abyste mohli zabezpečit dlouhou životnost a bezporuchový provoz výrobku. Varování: Servis a opravy smějí provádět pouze kvalifikovaní technici. 1. TECHNICKÁ DATA Charakteristiky Tlaky jsou uváděné jako manometrické tlaky Vstup G1/8 G1/4 Instalační poloha µm libovolná Teplota média a teplota ϑ min C 0 (jiné teplotní rozsahy okolí ϑ max C +50 dodáváme na požádání) Hmotnost kg 0,11 Pneumatické charakteristiky Rozsah pracovního tlaku p 1min 0 bar na vstupu p 1max 10 Rozsah pracovního tlaku p 2min 0,5 na požádání: 0,5 0,5 bar na výstupu p 2max Minimální rozdíl tlaků p 1 -p 2 bar 0,2 Hystereze p1=10/p2=0 p1=10/p2=10 1,6 0,6 Doporučené množství l/min Q průtoku n m³/h Maximální množství l/min Q průtoku max m³/h při 10 barech při p 2 =6,3 barů a 25 m/s při p 1 =10 barů na p 2 =6,3 bary, p=1bar Při použití speciálních regulačních pružin je možná precizní regulace tlaku v dotyčném rozsahu tlaku p 2. Technické změny jsou vyhrazeny. 1 KG /11.00

Přečtěte si prosím všechny následující instrukce, abyste mohli zabezpečit dlouhou životnost a bezporuchový provoz výrobku. Varování: Servis a opravy smějí provádět pouze kvalifikovaní technici. 1.

2 2. POKYNY PRO INSTALACI Varování: Jednotka se smí používat pouze v průmyslových aplikacích pro stlačený vzduch. Pneumatický systém musí být při instalaci jednotky zcela bez tlaku hrozí nebezpečí zranění. Pozor: Do regulačního ventilu se nesmí dostat nečistoty hrozí poškození. 1. Vyčistěte pečlivě vzduchové potrubí, odstraňte uvolněné částečky rzi a jiné usazeniny. 2. V případě potřeby namontujte upevňovací konzolu. 3. V případě potřeby namontujte tlakoměr. 4. Spojte vzduchové potrubí a regulační ventil (zkontrolujte směr průtoku). 5. Povytáhněte stavěcí kolečko a otáčejte jím proti směru hodinových ručiček (viz šipku na stavěcím kolečku) až na doraz. 6. Otevřete přívod stlačeného vzduchu a otáčejte stavěcím kolečkem ve směru hodinových ručiček tak p 1 p 2 dlouho, až dosáhnete požadovaný Zablokujte stavěcí kolečko. tlak. Řiďte se šipkami vyraženými na horní straně přístroje. 3. NASTAVENÍ 1. Pro nastavení požadovaného tlaku povytáhněte stavěcí kolečko a otáčejte jím tak dlouho, až se hodnota tlaku nachází pod tlakem, který si přejete nastavit. 2. Otáčejte stavěcím kolečkem opačným směrem a přibližte se požadovanému tlaku od nižšího tlaku ÚDRŽBA Samotný regulační ventil nevyžaduje údržbu. Je ovšem nutné dbát na řádnou údržbu celkového tlakového systému (filtrace vzduchu a odvodnění). 2

Vyčistěte pečlivě vzduchové potrubí, odstraňte uvolněné částečky rzi a jiné usazeniny. 2. V případě potřeby namontujte upevňovací konzolu. 3. V případě potřeby namontujte tlakoměr. 4.

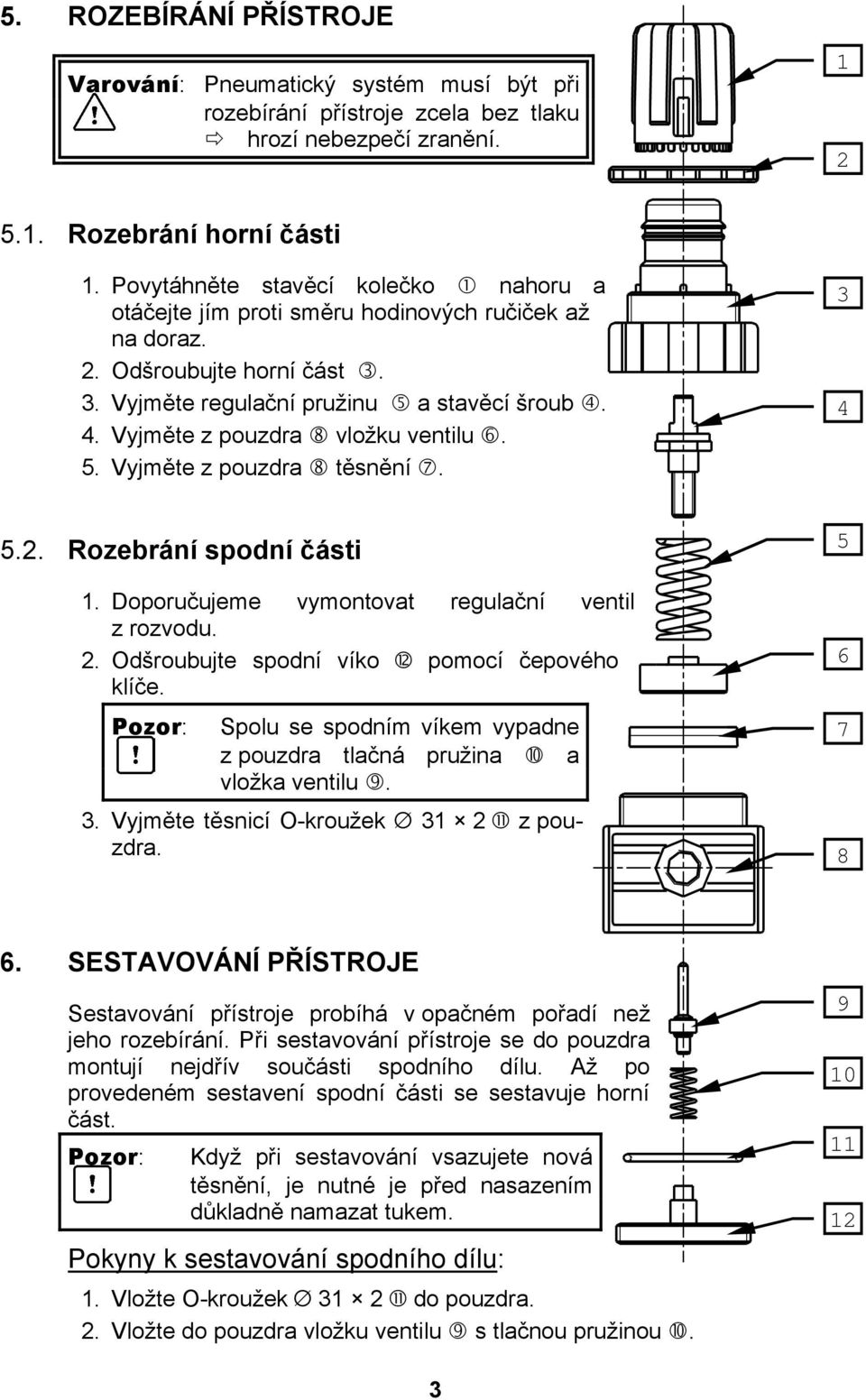

3 5. ROZEBÍRÁNÍ PŘÍSTROJE Varování: Pneumatický systém musí být při rozebírání přístroje zcela bez tlaku hrozí nebezpečí zranění Rozebrání horní části 1. Povytáhněte stavěcí kolečko nahoru a otáčejte jím proti směru hodinových ručiček až na doraz. 2. Odšroubujte horní část. 3. Vyjměte regulační pružinu a stavěcí šroub. 4. Vyjměte z pouzdra vložku ventilu. 5. Vyjměte z pouzdra těsnění Rozebrání spodní části 1. Doporučujeme vymontovat regulační ventil z rozvodu. 2. Odšroubujte spodní víko pomocí čepového klíče. Pozor: Spolu se spodním víkem vypadne z pouzdra tlačná pružina a vložka ventilu. 3. Vyjměte těsnicí O-kroužek 31 2 z pouzdra SESTAVOVÁNÍ PŘÍSTROJE Sestavování přístroje probíhá v opačném pořadí než jeho rozebírání. Při sestavování přístroje se do pouzdra montují nejdřív součásti spodního dílu. Až po provedeném sestavení spodní části se sestavuje horní část. Pozor: Když při sestavování vsazujete nová těsnění, je nutné je před nasazením důkladně namazat tukem. Pokyny k sestavování spodního dílu: 1. Vložte O-kroužek 31 2 do pouzdra. 2. Vložte do pouzdra vložku ventilu s tlačnou pružinou

Vyjměte z pouzdra vložku ventilu. 5. Vyjměte z pouzdra těsnění. 3 4 5.2. Rozebrání spodní části 1. Doporučujeme vymontovat regulační ventil z rozvodu. 2. Odšroubujte spodní víko pomocí čepového klíče.

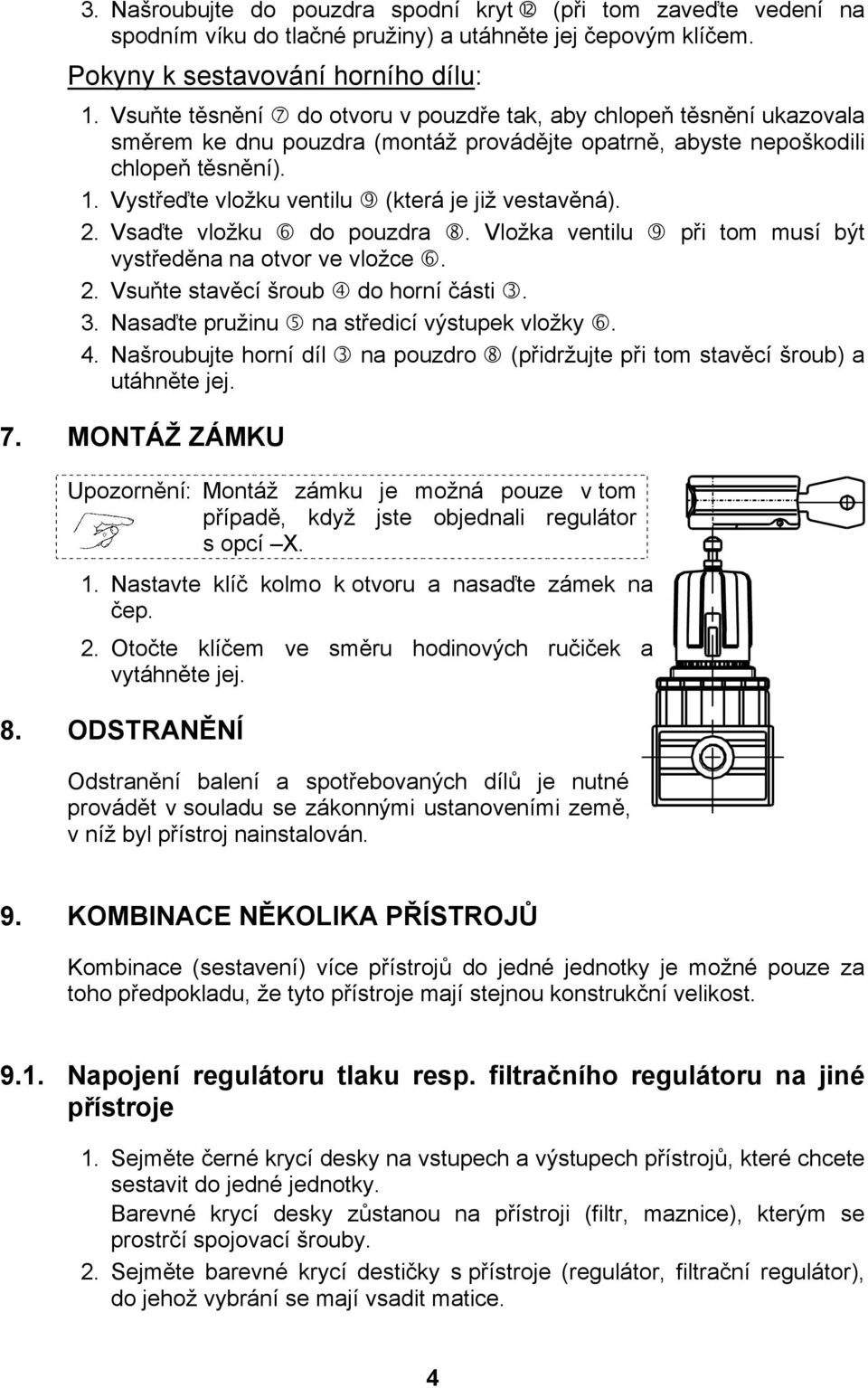

4 3. Našroubujte do pouzdra spodní kryt (při tom zaveďte vedení na spodním víku do tlačné pružiny) a utáhněte jej čepovým klíčem. Pokyny k sestavování horního dílu: 1. Vsuňte těsnění do otvoru v pouzdře tak, aby chlopeň těsnění ukazovala směrem ke dnu pouzdra (montáž provádějte opatrně, abyste nepoškodili chlopeň těsnění). 1. Vystřeďte vložku ventilu (která je již vestavěná). 2. Vsaďte vložku do pouzdra. Vložka ventilu při tom musí být vystředěna na otvor ve vložce. 2. Vsuňte stavěcí šroub do horní části. 3. Nasaďte pružinu na středicí výstupek vložky. 4. Našroubujte horní díl na pouzdro (přidržujte při tom stavěcí šroub) a utáhněte jej. 7. MONTÁŽ ZÁMKU Upozornění: Montáž zámku je možná pouze v tom případě, když jste objednali regulátor s opcí X. 1. Nastavte klíč kolmo k otvoru a nasaďte zámek na čep. 2. Otočte klíčem ve směru hodinových ručiček a vytáhněte jej. 8. ODSTRANĚNÍ Odstranění balení a spotřebovaných dílů je nutné provádět v souladu se zákonnými ustanoveními země, v níž byl přístroj nainstalován. 9. KOMBINACE NĚKOLIKA PŘÍSTROJŮ Kombinace (sestavení) více přístrojů do jedné jednotky je možné pouze za toho předpokladu, že tyto přístroje mají stejnou konstrukční velikost Napojení regulátoru tlaku resp. filtračního regulátoru na jiné přístroje 1. Sejměte černé krycí desky na vstupech a výstupech přístrojů, které chcete sestavit do jedné jednotky. Barevné krycí desky zůstanou na přístroji (filtr, maznice), kterým se prostrčí spojovací šrouby. 2. Sejměte barevné krycí destičky s přístroje (regulátor, filtrační regulátor), do jehož vybrání se mají vsadit matice. 4

Vystřeďte vložku ventilu (která je již vestavěná). 2. Vsaďte vložku do pouzdra. Vložka ventilu při tom musí být vystředěna na otvor ve vložce. 2. Vsuňte stavěcí šroub do horní části. 3.

5 3. Otočte přístroj tak, aby plocha příruby, která má být připojena k dalšímu přístroji, ukazovala nahoru. 4. Položte těsnicí O-kroužek ze spojovací sady na plochu příruby. 5. Vložte šestihranné matice do vybrání na přístroji. 6. Přiložte druhý přístroj na plochu příruby. 7. Prostrčte šrouby průchozími děrami druhého přístroje. M4 45 DIN Utáhněte svěrací šrouby. 9. Nasaďte černé krycí destičky na vstupy resp. výstupy přístrojů. M4 65 DIN Namontujte barevné krycí destičky Spojení mlhové maznice s filtrem resp. spojení filtru s jinými typy filtrů M4 85 DIN 912 M4 75 DIN Sejměte černé krycí desky na vstupech a výstupech přístrojů, které chcete sestavit do jedné jednotky. Barevné krycí desky zůstanou na přístrojích. 2. Otočte přístroj tak, aby plocha příruby, která má být připojena k dalšímu přístroji, ukazovala nahoru. 3. Položte těsnicí O-kroužek ze spojovací sady na plochu příruby. 4. Vložte šestihranné matice do vybrání na přístroji. 5. Přiložte druhý přístroj na plochu příruby. 6. Prostrčte šrouby průchozími děrami druhého přístroje. 7. Utáhněte svěrací šrouby. 8. Nasaďte černé krycí destičky na vstupy resp. výstupy přístrojů. 5

2 8. Utáhněte svěrací šrouby. 9. Nasaďte černé krycí destičky na vstupy resp. výstupy přístrojů. M4 65 DIN 912 10. Namontujte barevné krycí destičky. 9.2. Spojení mlhové maznice s filtrem resp.

6 10. MONTÁŽ UPEVŇOVACÍ KONZOLY 1. Přiložte upevňovací konzolu a uchyťte ji pomocí přiloženého upevňovacího kroužku. Upozornění: Upevňovací konzolu je možné montovat tak, aby upevňovací závěs směřoval buď nahoru anebo dolů. Má-li upevňovací závěs směřovat dolů, je nutné upevňovací konzolu nejdřív namontovat na zeď a následně provést připevnění přístroje na závěsu. FLUIDTECHNIK BOHEMIA, s.r.o.,olomoucká 87, CZ Brno tel.: tel.: fax: fluidbohemia.cz http: // NONSTOP linka technické podpory:

Má-li upevňovací závěs směřovat dolů, je nutné upevňovací konzolu nejdřív namontovat na zeď a následně provést připevnění přístroje na závěsu.
