KOMFORTNÍ VĚTRÁNÍ OBYTNÝCH PROSTORŮ

Transkript

1 STRUČNÁ TEHNIKÁ INFORME KOMFORTNÍ VĚTRÁNÍ OBYTNÝH PROSTORŮ WL EXELLENT / WL-T EXELLENT / WL-F EXELLENT

2 ŠIROKÝ SORTIMENT PRODUKTŮ značky WOLF nabízí ideální řešení vnitřního klimatu u občanských a průmyslových objektů, u novostaveb stejně jako u rekonstrukcí/modernizací. Všechny produkty WOLF se jednoduše obsluhují, šetří energii a spolehlivě fungují. Nabídka regulace WOLF splňuje veškeré požadavky na komfortní ovládání. Díky kompatibilitě se jednotlivé systémy dají v krátkém čase integrovat do stávajících zařízení. Produkty WOLF jsou bezproblémové, rychle se montují a udržují.

3 9 VÝHOD KOMFORTNÍHO VĚTRÁNÍ WL / WL EXELLENT PŘEHLED JEDNOTEK 06 TEHNIKÁ DT EXELLENT WL-F-150 / EXELLENT WL EXELLENT WL-300/ EXELLENT WL-T WL-D REGULE WL EXELLENT 12 PŘÍSLUŠENSTVÍ REGULE WL EXELLENT PŘÍSLUŠENSTVÍ PRINIP FUNKE WL EXELLENT 16 POTRUBNÍ SYSTÉM ISO WL EXELLENT / WL TLUMIČE HLUKU 19 VŠEOBENÉ INFORME 20 SYSTÉM ROZVODU VZDUHU ROZDĚLOVČE VZDUHU WL EXELLENT 21 SYSTÉM ROZVODU VZDUHU S KRUHOVÝM PRŮŘEZEM 22 PLOHÝ SYSTÉM ROZVODU VZDUHU EXELLENT VENTILY PRO PŘÍVOD ODVOD VZDUHU 25 POZNÁMKY KOMFORTNÍ VĚTRÁNÍ

4 vyjímatelný plastový protiproudý deskový výměník tepla zpětné získávání tepla (rekuperace) až 94% samostatné ventilátory pro přiváděný i odváděný vzduch, ventilátory s plynulou regulací, nízká spotřeba elektrické energie použitím ventilátorů na stejnosměrný proud ventilátory onstant Flow udržují průtok vzduchu při každém zvoleném stupni větrání na konstantní úrovni, čímž je zaručena trvale vysoká účinnost a minimalizovaná nutnost seřizování automatická regulace s protimrazovou ochranou jednotka je kompletně elektricky zapojená, připravená k připojení do sítě, indikace výměny filtru na 4-stupňovém přepínači nebo na ovládacím modulu BM-2 04

5 Zdravý, čistý vzduch bez pylů a prachu - vždy čerstvý vzduch bez potřeby otvírat okna (výhoda nejen pro alergiky) VÝHOD KOMFORTNÍHO VĚTRÁNÍ OBYTNÝH PROSTORŮ WL / WL EXELLENT možnost sériově napojit snímač kvality vzduchu, snímače vlhkosti, elektrický předehřívací a dohřívací registr Software pro návrh zařízení, vycházející z DIN uživatelsky velmi přátelský, umožňuje v minimálním čase kompletní a spolehlivé stanovení průtoku vzduchu software umožňuje vyhotovit kompletní výpis materiálu, obsahuje množství doplňkových informací a kompletní koncepci větrání podle DIN ke stažení na 05 KOMFORTNÍ VĚTRÁNÍ

6 PŘEHLED JEDNOTEK WL- F EXELLENT WL- F EXELLENT WL- 180 EXELLENT WL- 300 EXELLENT WL- 400 EXELLENT WL- T EXELLENT WL- D - 70 Max. výkon ventilátoru m 3 /h Způsob montáže nástěnná podstropní na podlahu Ovládání na zařízení Dálkové ovládání BM-2 4-stup. přepínač Bypass (obtok) integrovaný bez Elektr. předehřívací registr integrovaný příslušenství Teplovodní výměník Elektr. dohřívací registr Entalpický výměník příslušenství příslušenství příslušenství Snímač kvality vzduchu, vlhkosti, O 2 snímač příslušenství ertifikát pasivního domu Splňuje podmínky ekodesignu (ErP 2018) VŠEOBENÉ INFORME Zařízení s výkonem od 50 do 400 m 3 /h pro větrání bytů, rodinných domů či kanceláří. Jednotka komfortního větrání WL / WL-Excellent odsává opotřebovaný vzduch z kuchyní, koupelen, W či jiných místností přes filtr a odvádí jej mimo objekt přes zabudovaný protiproudý deskový výměník, který mu odebírá teplo. Současně je zvenku nasáván čerstvý vzduch, který se přechodem přes vzduchový filtr pročistí a poté se ohřátý v protiproudém deskovém výměníku přivádí do větraných místností, např. do obývacího pokoje, ložnice, dětského pokoje a pod. 06

7 WL-F-150/300 EXELLENT PLOHÁ VĚTRÍ JEDNOTK TEHNIKÁ DT kompaktní, plochá konstrukce, pro podstropní a nástěnnou montáž bypass standardně filtr G4 standardně, F7 jako příslušenství v jednotce F-150 Excellent je integrován předhřívací registr 375 W, standardně jednotka není vybavená displejem, pro správnou funkci a ovládání je nezbytné použít ovládací modul BM-2 WL-F-150-Excellent WL-F-300-Excellent WL- F EXELLENT Třída specifické spotřeby energie (SE) 1) Výkon ventilátoru při tl. 150 Pa m 3 /h Míra rekuperace tepla max. % Rozměry Výška mm Šířka B mm Hloubka mm Přípojky pro vstup a výstup vzduchu mm Filtr G4 G4 (F7 jako příslušenství) (F7 jako príslušenství) Faktor účinnosti os φ 0,34-0,49 0,39-0,53 Příkon W Příkon při 150 Pa W (bez předhřívacího registru) (při 125 m 3 /h a 100 Pa) (při 225 m 3 /h a 100 Pa) Hmotnost kg Typ ochrany IP Elektropřípojky 230V/50Hz 230V/50Hz 1) + s min. 2 snímači WL-F-150-Excellent WL-F-300-Excellent 07 KOMFORTNÍ VĚTRÁNÍ

8 WL-180 EXELLENT VĚTRÍ JEDNOTK TEHNIKÁ DT MOŽNOSTI PŘIPOJENÍ Pro různé montážní situace nabízí značka Wolf jednotku se 2 možnostmi připojení: přípojky vpravo 4/0 přípojky vlevo 4/0 Revizní dvířka pro výměnu a údržbu filtrů jsou umístěna alternativně vlevo nebo vpravo. Přípojky pro přiváděný, odpadní, odváděný a vnější vzduch odpovídají obrázkům níže. WL EXELLENT 180 Třída specifické spotřeby energie (SE) 1) Výkon ventilátoru pri tl. 150 Pa m 3 /h 180 Míra rekuperace tepla max. % 92 Rozměry Výška mm 600 Šířka B mm 560 Hloubka mm 315 Přípojky pro vstup a výstup vzduchu mm 125 Filtr G4 Faktor účinnosti os φ 0,56-0,67 Příkon W Příkon při 150 Pa W 64 (při 150 m 3 /h a 100 Pa) Hmotnost kg 25 Typ ochrany IP 30 Elektropřípojky 230V/50Hz 1) + s min. 2 snímači Připojení 4/0 L (vlevo) Připojení 4/0 R (vpravo) 1 Přiváděný vzduch (obytný prostor) 2 Odpadní vzduch (směrem ven) 3 Odváděný vzduch (obytný prostor) 4 Vnější vzduch 5 Elektropřípojka 6 Odvod kondenzátu Typ B D E F G H I J K L M WL-180 Excellent R/L

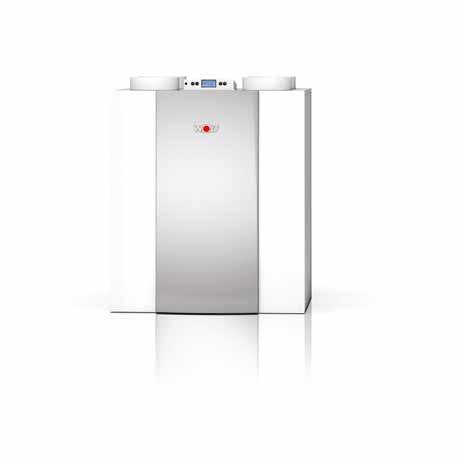

9 WL-300/400 EXELLENT VĚTRÍ JEDNOTK TEHNIKÁ DT WL EXELLENT m3/h % Výška mm Šířka B mm Hloubka mm Přípojky pro vstup a výstup vzduchu mm Filtr G4 G4 Tř. specifické spotřeby energie (SE) 1) Výkon ventilátoru při tl. 150 Pa Míra rekuperace tepla max. Rozměry (F7 jako přísl.) 0,37-0,51 0,38-0, os φ Faktor účinnosti Příkon W Příkon W (bez předehřívacího registru) Hmotnost Typ ochrany (F7 jako přísl.) B B IP Elektropřípojky 230V/50Hz 1) 230V/50Hz + s min. 2 snímači Připojení 4/0 R B B G B D 3 G Připojení 2/2 R D B I 6 K L K L 4 I 6 6 I3 3 K H J J 6 3 K B L K L Připojení 2/2 L Přiváděný vzduch (obytný prostor) Odpadní vzduch (směrem ven) 3 4 B B L H 1 J 1 4 H 1 G 5 4 I Připojení 4/0 L Typ J 6 K 5 2G G H J I 6 5 H J 2 B 4 H I 2 D (pouze pro WL-400 Excellent) D D Připojení 3/1 R G 3 5 D 1 4B integrovaný elektrický předehřívací registr 1000 W standardně dodávaný (při 300 m3/h a 100 Pa) kg B 1) 1) bypass standardně dodávaný (při 225 m /h a 100 Pa) 3 1) 1) 1) 1) L Připojení 3/1 L Odváděný vzduch (obytný prostor) Vnější vzduch 5 6 Elektropřípojka Odvod kondenzátu B D G H I J K L WL-300/400 Excellent R WL-300/400 Excellent L KOM FORT NÍ VĚT RÁNÍ

10 WL-T-300 EXELLENT VĚTRÍ JEDNOTK TEHNIKÁ DT Třída specifické spotřeby energie (SE) 1) WL-T EXELLENT 300 Výkon ventilátoru při tl. 150 Pa m 3 /h 300 Míra rekuperace tepla max. % 93 Rozměry Výška mm 1287,5 Šířka B mm 475 Hloubka mm 585 Přípojky pro vstup a výstup vzduchu mm 160 Filtr G4 (F7 jako příslušenství) Faktor účinnosti os φ 0,32-0,43 Příkon W Příkon W 86 (bez předehřívacího registru) (při 225 m 3 /h a 100 Pa) Hmotnost kg 50 Typ ochrany IP 20 Elektropřípojky 1) + s min. 2 snímači ve spojení s kondenzačním kotlem GS-2 230V/50Hz ve spojení se splitovým tepelným čerpadlem BWL-1S vyjímatelný protiproudý deskový výměník tepla, zpětné získávání tepla (rekuperace) až 95 % sériově dodávaný s bypassem integrovaný elektrický předehřívací registr 1000W filtry třídy G4, volitelně F7 jako příslušenství včetně sifonu Připojení 4/0 jednotka není vybavena displejem, pro správnou funkci a ovládání jednotky je nezbytné použít ovládací modul BM-2 automatická regulace s protimrazovou ochranou jednotka je kompletně elektricky zapojená, pripravená k připojení do sítě indikace výměny filtru na 4-stupňovém přepínači nebo na ovládacím modulu certifikát pasivního domu H 1 Přiváděný vzduch (obytný prostor) 2 Odpadní vzduch (směrem ven) 3 Odváděný vzduch (obytný prostor) 4 Vnější vzduch 5 Elektropřípojka 6 Odvod kondenzátu E F G J I Typ B D E F G H I J WL-T-300 Excellent 1287,

11 WL-D-70 VĚTRÍ JEDNOTK TEHNIKÁ DT vnitřní panel bílý vnější nástěnný kryt bílý (RL9010) nebo nerezový čistý, čerstvý vzduch bez prachu a pylů - větrání při zavřených oknech, bez hluku z ulice (vhodné nejen pro alergiky) plastový protiproudý výměník tepla zabudovaný bypass automatická regulace protimrazové ochrany nízká spotřeba energie díky stejnosměrným ventilátorům integrovaný elektrický předehřívací registr 175W filtry G4 (F7 volitelné jako příslušenství pro přívod vzduchu) zařízení připraveno k připojení do sítě, indikátor výměny filtru na zařízení WL -D 70 Třída specifické spotřeby energie (SE) Max. výkon ventilátoru m 3 /h 70 Vzduchový výkon při stupni 1/2/3/4/5 15 / 25 / 40 / 55 / 70 Míra rekuperace tepla max. % 87 Rozměry Průměr přípojky zařízení mm 250 Vyvrtaný otvor Ø mm 260 (3 sklon směrem ven) Síla stěny s příslušenstvím mm Síla stěny bez příslušenství mm Filtr 2x G4 (odvod vzduchu) & 1x G4 (přívod vzduchu) Hmotnost kg 14 Typ ochrany IP vnitřní díl IP20 /přední překrytí IPX4 Elektropřípojka 230V / 50Hz B F D E G PŘÍSLUŠENSTVÍ prodloužení bílé (RL9010) nebo nerez délka: 200 mm pro sílu stěny mm délka: 150 mm pro sílu stěny mm délka: 100 mm pro sílu stěny mm délka: 50 mm pro sílu stěny mm přídavná deska (pro připojení snímačů) snímač O 2 vnitřní a snímač vlhkosti vnitřní síťový vypínač (volitelný) servisní sada filtrů G4 a F7 Typ B D E F G WL-D KOMFORTNÍ VĚTRÁNÍ

12 WL EXELLENT VĚTRÍ JEDNOTKY REGULE - PŘÍSLUŠENSTVÍ REGULE Ovládací panel MIKROPROESOROVÁ REGULE S DISPLEJEM PRO NSTVENÍ ZOBRZENÍ JEDNOTLIVÝH REGULČNÍH FUNKÍ nastavení požadované hodnoty průtoku pro přiváděný a odváděný vzduch zapnutí/vypnutí ventilátorů nastavitelná tlaková rovnováha resp. nerovnováha pokud je třeba, v bytě je možné pomocí nastavené hodnoty vytvořit podtlak nebo přetlak hlášení o stavu filtru na displeji (údržba filtru) protimrazová ochrana ukazatel nastavených hodnot OVLÁDÍ MODUL BM-2 volitené, pevně stanovené časové programy 3,5 barevný displej jednoduché ovládání menu modulu 4 funkční tlačítka pro nejčastěji používané funkce microsd slot pro aktualizaci software jako dálkové ovládání po zabudování do nástěnného držáku PŘÍSLUŠENSTVÍ REGULE NÁSLEDUJÍÍ PŘÍSLUŠENSTVÍ JE MOŽNÉ NMONTOVT PŘÍMO N JEDNOTKU SNÍMČ VLHKOSTI při překročení hodnoty vlhkosti vzduchu (např. v koupelně) se automaticky zvýší průtok odváděného vzduchu (odvětrávání). SNÍMČ KVLITY VZDUHU - v případě zhoršení kvality vzduchu (např. v obývacím pokoji) se automaticky zvýší průtok vzduchu (vyvětrání). SNÍMČ OXIDU UHLIČITÉHO při překročení obsahu O 2 se automaticky zvýší průtok přiváděného vzduchu (větrání). ŘÍZENÍ DOHŘÍVÍHO ELEKTRIKÉHO REGISTRU (1 000 W) dohřívací registr zvýší teplotu přiváděného vzduchu na nastavenou hodnotu. SNÍMČ KVLITY VZDUHU jako snímač směsi plynů; výstupní signál 0 10 V, napájení 24 V. U WL-180 Excellent a WL-300-F Excellent je potřebná doplňková souprava pro rozšíření funkcí. SNÍMČ VLHKOSTI VZDUHU k měření relativní vlhkosti vzduchu; výstupní signál 0 10 V, napájení 24 V. U WL-180 Excellent a WL-300-F Excellent je potřebná doplňková souprava pro rozšíření funkcí. SNÍMČ O 2 k měření obsahu O 2 ve vzduchu; s výstupním signálem 0-10 V, napájení 24 V. U WL-180 Excellent a WL-F-300 Excellent je potřebná doplňková souprava pro rozšíření funkcí. 12

13 WL EXELLENT VĚTRÍ JEDNOTKY PŘÍSLUŠENSTVÍ REGULE SNÍMČ O 2 E BUS PODOMÍTKOVÝ pro měření obsahu O 2 ve vzduchu, s výstupním signálem 0-10 V, napájení 24 V. U WL-180 Excellent a WL-F-300 Excellent je potřebná doplňková souprava pro rozšíření funkcí. ISM7E/WOLF LINK PRO EXTERNÍ MODUL s integrovaným rozhraním LN a WLN pro montáž na stěnu napojení zařízení na Wolf Smartset Portal nebo Wolf Smartset pp napájení pomocí síťového kabelu nebo pomocí USB Obsahuje: modul ISM7e/WOLF LINK PRO, návod k montáži a obsluze, ebus-kabel, připojovací kabel, síťový kabel Upozornění: funguje pouze ve spojení s BM-2 MOD-BUS-ROZHRNÍ-EXTERNÍ SD externí sada rozhraní k zapojení WL Excellent do sítě Mod-Bus SD PRO ROZŠÍŘENÍ FUNKÍ OBSHUJE: 9-pólové konektorové přípojky pro dohřívací registr, snímač kvality vzduchu, snímač vlhkosti vzduchu, snímač O 2 K dispozici pro WL-180 Excellent WL-F-300 Excellent ROZDĚLOVČ OVLÁDÍHO SIGNÁLU RJ12 obsahuje kabel a splitter SNÍMČ VLHKOSTI VZDUHU pro měření relativní vlhkosti Připojovací sada pro snímač vlhkosti vzduchu WL- SERVIE TOOL pro jednoduché nastavení parametrů. Bezplatný software ke stažení na naší webové stránce. 4-STUPŇOVÝ PŘEPÍNČ SE SIGNLIZÍ VÝMĚNY FILTRU Pozice 1: hygienické větrání během nepřítomnosti (dovolená) Pozice 2: Redukované větrání Pozice 3: Průtok vzduchu odpovídá normálnímu provozu během přítomnosti obyvatel Pozice 4: Intenzivní větrání např. během party, při návštěvě (zvýšená spotřeba kyslíku) 13 KOMFORTNÍ VĚTRÁNÍ

14 WL EXELLENT VĚTRÍ JEDNOTKY PŘÍSLUŠENSTVÍ ELEKTRIKÝ PŘEDEHŘÍVÍ DOHŘÍVÍ REGISTR W ENTLPIKÝ VÝMĚNÍK PRO ZPĚTNÉ ZÍSKÁVÁNÍ VLHKOSTI Hygienický certifikát: T (VDI 6022) Zpětné získávání tepla podle EN 308: 78 % Zpětné ziskávávní vlhkosti: 59 % K dispozici pro: WL-300/400 Excellent WL-F-300 Excellent ČERPDLO KONDENZÁTU S KBELÁŽÍ PŘIPOJOVÍMI KONEKTORY obsahuje: nádržku na kondenzát s víkem a nástěnným držákem beznapěťový výstup alarmu hadici z PV průměru 10 mm, délky 6m zpětnou klapku adaptér pro přívod kondenzátu LETNÍ KZET alternativa k výměníku tepla bez zpětného získávání tepla K dispozici pro WL-180 Excellent SIFON uzavíratelná výška 90 mm K dispozici pro WL-300/400 Excellent SIFON S KULIČKOU SERVISNÍ SD FILTRŮ G4 2 kusy 14

15 WL EXELLENT VĚTRÍ JEDNOTKY PŘÍSLUŠENSTVÍ SERVISNÍ SD FILTRŮ F7 filtr pro vnější vzduch, 2x třída F7 SERVISNÍ SD FILTRŮ S KTIVNÍM UHLÍKOVÝM FILTREM filtr pro vnější vzduch, 2x třída M6 K dispozici pro WL-300/400 Excellent WL-T-EXELLENT TEPLOVODNÍ VÝMĚNÍK, TOPNÝ VÝKON MX. 3 KW včetně termostatického ventilu a snímače tepla k zabudování do přívodního potrubí, stejně tak samoodvzdušňovač a vlnovcové trubky 15 KOMFORTNÍ VĚTRÁNÍ

16 WL EXELLENT VĚTRÍ JEDNOTKY PRINIP FUNKE Vedení vzduchu od rozdělovačů k ventilům ohybného systému rozvodu vzduchu s kruhovým průřezem 75/63 nebo 63/52 mm ventily ovládané od % rozdělovač odváděného vzduchu rozdělovač přiváděného vzduchu Vedení vzduchu od rozdělovačů vzduchu k ventilům systému rozvodu vzduchu s plochým průřezem 50 x 100 mm nebo 50 x 140 mm vnější vzduch tlumiče hluku vzduch vycházející mimo objekt Vedení vnějšího a odpadního vzduchu, přiváděného a odváděného vzduchu k rozdělovačům potrubního systému ISO DN 125/160/180 OBENÉ TEHNIKÉ VLSTNOSTI ISO-TRUBEK WL hustota materiálu 50 kg/m 3, antistatický koeficient tepelného odporu 0,041 W/m 2.K podle DIN teplotní rozsah použití -40 až +60 třída ochrany proti požáru B1 podle DIN , schválená Institutem MP Dortmund izolovaná střešní průchodka v nabídce speciální montážní nůž splňuje DIN ISO-trubky WL nahrazují tradiční potrubí z vinutých trubek s přídavnou izolací potrubím kruhového průřezu DN125, DN160 a DN180 z parotěsné EPE pěny, čímž se snižují náklady na instalaci systému. Přesně sladěné potrubní prvky v kombinaci s izolovanými střešními průchodkami přinášejí podstatné výhody: rychlou montáž (úspora pracovního času až 70 % ve srovnání s montáží vinutých trubek) trvalou těsnost potrubní soustavy trvanlivou izolaci (zabraňuje tvorbě kondenzátu) vysokou hlukovou izolaci díky relativně měkkému materiálu jednoduché čistění díky optimálně hladkému vnitřnímu povrchu bez hran spojování tvarovek pomocí svěrných kroužků zabezpečených proti přetočení tloušťka stěn 16 mm = DN125, DN160, DN180 16

17 WL EXELLENT / WL VĚTRÍ JEDNOTKY POTRUBNÍ SYSTÉM ISO ISO-TRUBK WL o délce mm v dimenzích DN 125 DN 160 DN 180 ISO-TRUBK WL KOLENO DN 125 DN 160 DN 180 ISO-TRUBK WL T-KUS DN 125 DN 160 ISO-TRUBK WL Y-KUS 45 DN 180 ISO-TRUBK WL REDUKE DN 160/125 DN 180/125 DN 180/160 SVĚRNÝ KROUŽEK ke spojení trubek a tvarovek a zabezpečení proti přetočení DN 125 DN 160 DN 180 UPEVŇOVÍ OBJÍMK PRO TRUBKU ISO DN 125 DN 160 DN 180 MONTÁŽNÍ NŮŽ SE SPEIÁLNÍM OZUBENÍM pro rychlou a hladkou úpravu délky trubek 17 KOMFORTNÍ VĚTRÁNÍ

18 WL EXELLENT / WL VĚTRÍ JEDNOTKY POTRUBNÍ SYSTÉM ISO STŘEŠNÍ PRŮHODK WL IZOLOVNÁ délka mm Barva černá nebo červená DN125 a DN160 Barva černá DN180 TĚSNIÍ MNŽET WL ke střešní průchodce UNIVERZÁLNÍ STŘEŠNÍ DESK 25 Ž 45 Barva černá nebo červená DN125 - DN180 PRŮHODK WL PŘES PLOHOU STŘEHU, SKLON 0 DN125 - DN180 NÁSTĚNNÝ KRYT WL S HRDLEM černý nebo bílý DN 125 DN 160 DN 180 odpadní vzduch DVOJITÁ MŘÍŽK, DN 125 PRO VENKOVNÍ ODPDNÍ VZDUH DN125 pro WL-F-150 Excellent a WL-180 Excellent DN160 pro WL-F-300 Excellent a WL-300 Excellent venkovní vzduch 18

19 TLUMIČ HLUKU PRO PŘÍVOD NEBO ODVOD VZDUHU délka 1000 mm DN125, 50 mm izolace DN160, 50 mm izolace DN180, 50 mm izolace WL EXELLENT / WL VĚTRÍ JEDNOTKY TLUMIČE HLUKU TLUMIČ HLUKU DN125 pro přívod a odvod vzduchu délka 482 mm TLUMIČ HLUKU DN 160 pro přívod a odvod vzduchu délka: 600 mm TLUMIČ HLUKU REGULÁTOR PRŮTOKU pro připojovací kus DN 125 TLUMIČ HLUKU REGULÁTOR PRŮTOKU pro podlahovou mřížku 19 KOMFORTNÍ VĚTRÁNÍ

20 WL EXELLENT / WL VĚTRÍ JEDNOTKY SYSTÉM ROZVODU VZDUHU / OBENÉ INFORME SYSTÉM ROZVODU VZDUHU S KRUHOVÝM PRŮŘEZEM SYSTÉM ROZVODU VZDUHU S PLOHÝM PRŮŘEZEM Hadicový systém vyvinutý speciálně pro větrací techniku a umožňující flexibilní instalaci na stropy, snížené podhledy a stěny. Dvouvrstvá konstrukce trubek hadic (uvnitř hladká/vně vlnitá) zaručuje dobrou hlukovou izolaci díky minimálnímu odporu při proudění, vysokou tuhost kruhového průřezu při maximální pružnosti a nízkou hmotnost. Vystupující vzduch je bez zápachu, je použit hygienicky naprosto nezávadný materiál odpovídající VDI Hladký vnitřní povrch zajistí minimalizaci usazovaných částic a umožňuje velmi snadné čištění. Při zkouškách se ve vzduchu nenašla měřitelná množství škodlivých látek. Při výrobě trubek je použit pouze materiál šetrný k životnímu prostředí. Minimální usazování prachu také díky antistatickému vnitřnímu povrchu. Kratší montážní doby při snadném zpracování bez speciálního nářadí. Instalace nekonečné délky s použitím rychlospojek zabraňuje vzniku odpadu. Pokládka je možná přímo do surového betonu, mazaniny nebo do snížených podhledů. Hadice jsou vodotěsné a vzduchotěsné podle DIN EN 1610 díky těsnícím kroužkům na spojích. K dispozici jsou dva kruhové průměry (vnější: 75 mm/vnitřní: 63 mm nebo vnější: 63 mm/vnitřní: 52 mm) nebo systém potrubí s plochým průřezem s rozměry 50x100 mm a 50x140 mm. NÁVRH Optimálního provozu se dosahuje při rychlostech proudění vzduchu do cca 3,0 m/s (malý odpor). Při známé maximální délce trubky (15 m v rodinném domě) a hodnotě tlakové ztráty z grafu, lze předem nastavit ventily přiváděného a odváděného vzduchu. Takto se značně zkrátí doba potřebná pro nastavení. Objemový průtok vzduchu při doporučené rychlosti cca 3,0 m/s: Ohebný hadicový systém kruhový: při jedné trubce DN 63/52 cca 20 m 3 /h při jedné trubce DN 75/63 cca 30 m 3 /h Plochý kanálový systém Excellent: při jedné trubce 50 x 100 mm cca 30 m 3 /h při jedné trubce 50 x 140 mm cca 55 m 3 /h POKYNY PRO INSTLI Pro rozvod přiváděného a odváděného vzduchu je třeba v budově umístit minimálně po jednom rozdělovači. Rozdělovač je opatřen otočným připojovacím prvkem, který umožňuje otočení o 90 (lze přestavět na průchozí rozdělovač). Ventily přiváděného a odváděného vzduchu se montují nad připojovací prvky. Pokládka a montáž potrubí přiváděného a odváděného vzduchu, rozdělovačů vzduchu a připojovacích prvků pro ventily přiváděného a odváděného vzduchu se provádějí převážně na stropě, případně v podlahách. Montáž ventilů přiváděného a odváděného vzduchu se provádí pod stropem. Pokládku a montáž lze provádět také ve snížených podhledech. 20

21 ROZDĚLOVČ VZDUHU DN WL EXELLENT VĚTRÍ JEDNOTKY ROZDĚLOVČE VZDUHU antistatický a antibakteriální polypropylen, pro přívod nebo odvod vzduchu 8 hrdel DN 75 se 4 zátkami Pro připojky s kruhovým/plochým průřezem DN63, 500x100 a 50x140 je pro připojení nutný adaptér. Pro rozměr 50x140 je možné použít max. 6 připojení. Poznámka: Svěrný a těsnící kroužek DN 75 je nutný u každého napojení. ROZDĚLOVČ VZDUHU DN antistatický a antibakteriální polypropylen, pro přívod nebo odvod vzduchu 16 hrdel DN 75 s 8 zátkami Pro připojky s kruhovým/plochým průřezem DN63, 500x100 a 50x140 je pro připojení nutný adaptér. Pro rozměr 50x140 je možné použít max. 12 připojení. Poznámka: Svěrný a těsnící kroužek DN 75 je nutný u každého napojení. ROZDĚLOVČ VZDUHU DN antistatický a antibakteriální polypropylen, pro přívod nebo odvod vzduchu 24 hrdel DN 75 se 12 zátkami Pro přípojky s kruhovým/plochým průřezem DN63, 500x100 a 50x140 je pro připojení nutný adaptér. Pro rozměr 50x140 je možné použít max. 18 připojení. Poznámka: Svěrný a těsnící kroužek DN 75 je nutný u každého napojení. DPTÉR DN63 pro připojení k rozdělovači DN , plastový Poznámka: Svěrný a těsnící kroužek DN 63 je nutný u každého napojení. DPTÉR N PLOHÝ KNÁL 50x100 pro připojení k rozdělovači DN , plastový Poznámka: Svěrný a těsnící kroužek 50 x 100 je nutný u každého napojení. DPTÉR N PLOHÝ KNÁL 50x140 pro připojení k rozdělovači DN , plastový Poznámka: Svěrný a těsnící kroužek 50 x 140 je nutný u každého napojení. ŠKRTIÍ LON DN 75 k rozdělovači DN , plastový KOLENO 90 DN 63 DN KOMFORTNÍ VĚTRÁNÍ

22 WL EXELLENT VĚTRÍ JEDNOTKY SYSTÉM ROZVODU VZDUHU S KRUHOVÝM PRŮŘEZEM HDIE PRO VZDUHOVÉ ROZVODY hladký vnitřní povrch, antistatický hladký vnitřní povrch 63/52, svitek 50 m 75/63, svitek 50 m RYHLOSPOJK antistický a antibakteriální materiál 63/52 75/63 TĚSNIÍ KROUŽEK 63/52, balení 10 ks 75/63, balení 10 ks VÍČKO N VZDUHOVOU HDII 75 mm 63 mm ROZDĚLOVČ VZDUHU s protihlukovou izolací, pro přívod i odvod vzduchu pro WL-F-150 Excellent; izolační materiál splňuje DIN DN125: vždy 2x 10 hrdel 75/63 s 5 zátkami pro přívod a odvod vzduchu ROZDĚLOVČ VZDUHU s protihlukovou izolací, pro přívod i odvod vzduchu pro WL-F-300 Excellent; izolační materiál splňuje DIN DN160: vždy 2x 10 hrdel 75/63 s 5 zátkami pro přívod a odvod vzduchu PŘÍPOJK N VENTIL DN 125, S 1 VÍČKEM 2 HRDLY PRO TRUBKY antistatický a antibakteriální materiál 63 mm, L = 325 mm 75 mm, L = 325 mm SVĚRNÝ KROUŽEK pro napojení rozvodné hadice na ventil 63/52, bal. 10 ks 75/63, bal. 10 ks PŘÍPOJK K PODLHOVÉ MŘÍŽE s 1 víčkem a 2 hrdly pro trubky 63 mm, L = 300 mm 75 mm, L = 300 mm 22

23 WL EXELLENT VĚTRÍ JEDNOTKY SYSTÉM ROZVODU VZDUHU S PLOHÝM PRŮŘEZEM PLOHÁ HDIE PRO VZDUHOVÉ ROZVODY hladký vnitřní povrch antistatická a antibateriální 50x100, svitek 50 m 50x140, svitek 20 m KOLENO 90 PRO PLOHÝ SYSTÉM ROZVODU VZDUHU antistatické a antibakteriální 50x100, svislé 50x100, vodorovné 50x140, svislé 50x140, vodorovné RYHLOSPOJK PRO PLOHÝ SYSTÉM ROZVODU VZDUHU antistatická a antibakteriální 50x100 50x140 TĚSNIÍ KROUŽEK PRO PLOHÝ SYSTÉM ROZVODU VZDUHU antistatický a antibakteriální 50x100, balení 10 ks TĚSNIÍ KROUŽEK PRO PLOHÝ SYSTÉM ROZVODU VZDUHU antistatický a antibakteriální 50x140, balení 10 ks ZÁSLEPK PRO PLOHÝ SYSTÉM ROZVODU VZDUHU antistatická a antibakteriální 50x100, balení 10 ks 50x140, balení 10 ks PŘÍPOJK PRO VENTIL DN 125 s 1 víčkem a 2 hrdly antistatická a antibakteriální délka L = 240mm 50x x PŘÍPOJK PRO PODLHOVOU MŘÍŽKU 50x100 s 1 víčkem a 2 hrdly antistatická a antibakteriální délka L = 220mm 50x100 (dvě hrdla) PŘÍPOJK PRO PODLHOVOU MŘÍŽKU 50x140 s 1 víčkem a 2 hrdly antistatická a antibakteriální délka L = 240mm 50x140 (dvě hrdla) 23 KOMFORTNÍ VĚTRÁNÍ

24 WL EXELLENT VĚTRÍ JEDNOTKY SYSTÉM ROZVODU VZDUHU S PLOHÝM PRŮŘEZEM PODLHOVÁ MŘÍŽK KOVOVÁ barva bílá nebo antikor ROZDĚLOVČ VZDUHU S PROTIHLUKOVOU IZOLÍ pro přívod a odvod vzduchu k WL-F-150 Excellent DN125: vždy 2x6 hrdel 50 x 100 se 3 víčky pro přívod a odvod vzduchu ROZDĚLOVČ VZDUHU S PROTIHLUKOVOU IZOLÍ pro přívod a odvod vzduchu k WL-F-300 Excellent DN160: vždy 2x9 hrdel 50 x 100 se 3 víčky pro přívod a odvod vzduchu ŠKRTIÍ LON PRO PLOHÝ SYSTÉM antistatická a antibakteriální pro WL-F-150 Excellent 50x100, balení 10 ks PŘÍSLUŠENSTVÍ PRO SYSTÉM S KRUHOVÝM PLOHÝM PRŮŘEZEM DPTÉR 90 Z KRUHOVÉHO DN 75 N PLOHÝ KNÁL 50x100 antistatický a antibakteriální DPTÉR 2x KRUHOVÝ DN 75 N 1x PLOHÝ KNÁL 50x140 antistatický a antibakteriální UNIVERZÁLNÍ DRŽÁK N PLOHÝ KNÁL 50x100, 50x140 KRUHOVÝ DN 63 DN ks 24

25 WL EXELLENT VĚTRÍ JEDNOTKY VENTILY PRO PŘÍVOD ODVOD VZDUHU VENTIL PRO PŘÍVOD VZDUHU DN 125, PLSTOVÝ VENTIL PRO PŘÍVOD VZDUHU DN 125, KOVOVÝ VENTIL PRO ODVOD VZDUHU DN 125, PLSTOVÝ VENTIL PRO ODVOD VZDUHU DN 125, KOVOVÝ FILTRY 5 ks v balení pro ventily odvodu KRYT ODVODU VZDUHU Z KUHYNĚ S FILTREM G3 FILTR TŘÍDY G3 5 ks v balení pro odvod vzduchu z kuchyně 25 KOMFORTNÍ VĚTRÁNÍ

26 POZNÁMKY 26

27 POZNÁMKY 27 KOMFORTNÍ VĚTRÁNÍ

28 WOLF ČESKÁ REPUBLIK s.r.o. / RYBNIKÁ 92 / Z BRNO / TEL /
