2 Stupeň krytí () elektrických zařízení Stupeň krytí () udává odolnost elektrických zařízení proti vniknutí cizího tělesa a vniknutí kapalin, zejména vody. Vyjadřuje se v tzv. kódu, který je tvořen znaky následovanými dvěma číslicemi: první číslice udává ochranu před nebezpečným dotykem a před vniknutím cizích předmětů, druhá číslice označuje stupeň krytí před vniknutím vody. Stupeň krytí příklad označení: 44 Označení odolnosti před dotykem a před vniknutím cizích předmětů Stupeň ochrany proti vniknutí vody Stupně ochrany před dotykem a před vniknutím cizích pevných těles (udávané první číslicí): Stupeň ochrany před nebezpečným dotykem před vniknutím cizích předmětů 0x bez ochrany bez ochrany 1x dlaní (>5x5 cm) velkých 2x (xxb) prstem (>12x12 mm) malých 3x nástrojem (>2,5 mm) drobných 4x (xxd) nástrojem, drátem (>1 mm) velmi drobných 5x jakoukoliv pomůckou prachu částečně 6x jakoukoliv pomůckou prachu úplně Stupně ochrany proti vniknutí vody (udávané druhou číslicí): Stupeň ochrany x0 x1 x2 x3 x4 x5 x6 x7 x8 x9 před vniknutím vody (specifikace X) Bez ochrany. Chráněno proti kapající vodě 1+0,5 mm za minutu. Jednotka je umístěna ve své pracovní poloze a otáčí se kolem vertikální osy. Doba zkoušky 10 minut. Chráněno proti kapající vodě 3+0,5 mm za minutu, Jednotka je testována ve 4 pozicích, nakloněných o 15 od normální provozní polohy. Doba zkoušky 2,5 minuty na polohu. Chráněno proti vodní tříšti. Voda stříká na přístroj v úhlu 60 vertikálně, v množství 10 litrů za minutu a při tlaku kn / m 2 po dobu nejméně 5 minut. Chráněno proti stříkající vodě. Stejné jako u x3, jen s rozdílem, že voda stříká ve všech úhlech. Chráněno proti tryskající vodě. Voda míří 6,3 mm tryskou ve všech úhlech při průtoku 12,5 litrů za minutu při tlaku 30 kn / m 2 po dobu nejméně 3 minuty ze vzdálenosti 3 metry. Chráněno proti vlnobití. Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kn / m 2 po dobu nejméně 3 minuty ze vzdálenosti 3 metry. Chráněno proti ponoření do vody. Ponoření na 30 minut do hloubky 1 metr. Chráněno proti potopení do vody. Zařízení je schopné nepřetržitého potopení do vody za podmínek, které určí výrobce zařízení. Chráněno proti tlakové vodě (WAP).

3 Obsah: LED bodová svítidla LED skříňová svítidla LED kuchyňská svítidla Trafa pro LED osvětlení Světelné police Světelná dna LED profily, příslušenství LED příslušenství kabely, senzory, rozbočovače Osvětlení Technická svítidla Poznámky Strana Legenda: Výrobek byl posouzen před uvedením na trh EU Způsobilost k montáži na hořlavý podklad 0,3 Minimální vzdálenost od osvětlovaného objektu Použití v interiéru Třída ochrany III 1 ks Balení Požadované napětí 1,5 m Délka přívodního kabelu 20 Stupeň ochrany 230V/12V Vstupní/výstupní napětí 20 1 ks RGB Třída ochrany II 20 1 ks TÜV certifikát

4 LED svítidla Bodové svítidlo TRENTO, MILANO Aluminium / mléčná krytka Elegantní kulatý LED modul s magnetickým uchycením je dokonalým řešením osvětlení pro prostory, kde nelze modul zafrézovat. Díky ultraploché konfiguraci, čistému designu a 24 vysoce výkonným LED se modul diskrétně začlení do každého prostředí. Vysoká svítivost LED diod z něj dělá vysoce funkční svítidlo. Vlastnosti a výhody hliníkové tělo vysoká svítivost jednoduchá montáž pomocí magnetu průměr vrtání pro provléknutí konektoru ø 8 mm 9 Příslušenství kabel 1,2 m, speciální konektor (doporučené trafo LE12W3A230) LED bodová svítidla ,55 1 ks 1,2 m Doporučení pro systémy Napaječ Elektrické trafo 230 V/12 V (viz. str. 9) Max. pro 4 ks bodového svítidla Kód Název Barva světla Materiál Napětí LED WATT Lumens R a LSBOTN6000 Bodové svítidlo TRENTO 6000 K (studená) Aluminium + mléčná krytka 12 V 24 x SMD3014 2,4 W 200 ±5 % > LSBOMI2700 Bodové svítidlo MILANO 2700 K (teplá) Aluminium + mléčná krytka 12 V 24 x SMD3014 2,4 W 200 ±5 % > 85 20

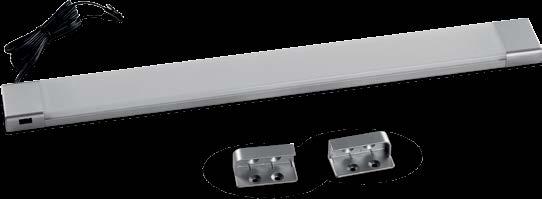

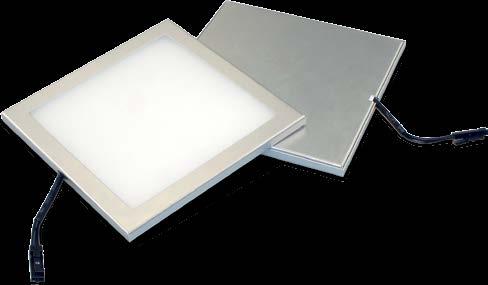

5 LED svítidla Skříňové svítidlo Neapol PC materiál / povrch nerez světlý Vlastnosti a výhody jednoduché přichycení ke korpusu pomocí 3M pásek nízká výška bodovky jednolité světlo nízká spotřeba hliníkové tělo Příslušenství kabel 0,3 m, Euro konektor 5,3 100 Doporučení pro systémy 20 0,55 1 ks 0,3 m Napájení s konstantním napětím Trafo 6 W (str. 8) Trafo 12 W (str. 9) Trafo 18 W (str. 9) Kód Název Barva světla Materiál Napětí LED WATT Lumens R a LSBOA43000 skříňové svítidlo Neapol 3000 K (teplá bílá) PC materiál / povrch nerez světlý 12 V 15 x 3528SMD 3 W 150 > 80 LSBOA44200 skříňové svítidlo Neapol 4000 K (denní bílá) PC materiál / povrch nerez světlý 12 V 15 x 3528SMD 3 W 150 > 80 Světlo do šuplíku PC materiál / imitace chrom matt Jednoduchý LED modul určený k osvětlení vnitřních prostor skříněk a šuplíků. Přichycení pomocí dodávaných adaptérů. Vlastnosti a výhody životnost hodin průměr vrtání pro provléknutí Euro konektoru ø 8 mm Příslušenství kabel 1,5 m, Euro konektor Možnost výroby na zakázku ø / 600 / ,55 1 ks 1,5 m Doporučení pro systémy Napájení s konstantním napětím Trafo 6 W (str. 8) Trafo 12 W (str. 9) Trafo 15 W (str. 9) Kód Název Barva světla Materiál Napětí LED WATT Lumens R a LSZ Světlo do šuplíku 4530, délka 564 mm 4000 K (denní bílá) PC materiál / imitace chrom matt 12 V 30 x 3,57 W 300 > 80 LSZ Světlo do šuplíku 4530, délka 864 mm 4000 K (denní bílá) PC materiál / imitace chrom matt 12 V 48 x 5,74 W 480 > 80 LED skříňová svítidla 5

6 LED svítidla / LED pásky Nabíjecí svítidlo do skříně PC materiál Příslušenství kabel micro USB (konektor jako u mobilních telefonů) , ks Kód Název Barva světla Materiál Napětí LED WATT Lumens R a LSSA Nabíjecí skříńové svítidlo 3000 K (teplá bílá) PC materiál 5 V 25 x 1 W 100 > 80 LSSA Nabíjecí skříńové svítidlo 4000 K (neutrální bílá) PC materiál 5 V 25 x 1 W 100 > 80 LED set RGB Kompletní sestava RGB LED pásky včetně trafa a dálkového ovladače, s možností programování světel. Vlastnosti a výhody přepínání barev pomocí dálkového ovladače možnosti programování barev světel LED diody DX-SMD5050-RGB 60 x SMD LED m v nabídce páska o celkové délce 3 m a 5 m napětí 230 V AC/12 V DC 230V/12V 20 1 ks RGB Kód Název Barva světla Napětí LED WATT Svítivost R a LTSRGB5055 LED set RGB, 3 m barevné spektrum RGB 230 V AC/12 V DC DX-SMD5050-RGB, 60 x SMD LED/m max. 14,4 W/m 7 8 lm > LTSRBG5053 LED set RGB, 5 m barevné spektrum RGB 230 V AC/12 V DC DX-SMD5050-RGB, 60 x SMD LED/m max. 14,4 W/m 7 8 lm > LED skříňová svítidla / LED Pásky 6 Světlo na skleněnou polici Lišta na sklo světelné police. Snadná montáž lištu pouze nasunete na sklo. Prosvětluje polici v její hraně. Vlastnosti a výhody LED SMD5050 dlouhá životnost hodin (víc než 5 let nepřetržitého provozu) pro skla tloušťky 4 mm Euro konektor průměr vrtání pro provléknutí Euro konektoru ø 8 mm neslouží jako držák police LSLSP05050 Lišta na sklo světelné police 60 mm/2000 mm kabel

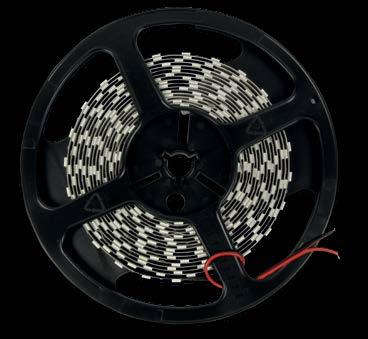

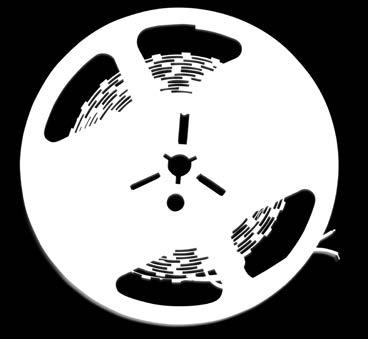

7 LED pásky LED pásky Samolepící LED pásky jsou vsazené LED diody do samolepícího ohebného pásu. LED páska je díky své konstrukci velice dobře ohebná, což umožňuje osvětlení i takových míst, kde by jiné zdroje světla neuspěly kvůli své velikosti. Vlastnosti a výhody Euro konektor vysoký měrný výkon/účinnost dlouhá životnost hodin (víc než 5 let nepřetržitého provozu) odolnost vůči otřesům, nárazům, vibracím a chladu nízká poruchovost malé rozměry 20 1 ks 1,5 m Dodáváme na míru včetně příslušenství Pásky krátíme po 5 cm Doporučení pro systémy Výběr trafa je závislý na typu LED a délce LED pásky. Pro výpočet výkonu trafa použijte vzorec na str. 8. LED páska lze kombinovat se senzory IR, PIR (dveřními i pohybovými). Barva světla Typ LED Krytí Napětí Svítivost Příkon/m Počet čipů LT3528T1CP LED pásek SMD m 2700 K (teplá) SMD V 6 7 lm/led 9,6 W 120 čipů/m LT3528S1CP LED pásek SMD m 6000 K (studená) SMD V 6 7 lm/led 9,6 W 120 čipů/m LT5050T3CP LED pásek SMD m 2700 K (teplá) SMD V lm/led 14,4 W 60 čipů/m LT5050S3CP LED pásek SMD m 6000 K (studená) SMD V lm/led 14,4 W 60 čipů/m LT3014N1CP LED pásek SMD m 4200 K (neutrální) SMD V 7 9 lm/led 12 W 120 čipů/m LT3014S1CP LED pásek SMD m 6000 K (studená) SMD V 7 9 lm/led 12 W 120 čipů/m LT3014T1CP LED pásek SMD m 2700 K (teplá) SMD V 7 9 lm/led 12 W 120 čipů/m LED SESTAVY LED sestavy Dodáváme sestavy s LED páskem na zakázku, dle Vašich potřeb zvolíte typ Led pásku, hliníkového profilu, ovladače a barvu světla sestavy. O cenách a technických údajích se informujte na LED Pásky Sestava A Sestava B sériové zapojení LED sestavy paralelní zapojení LED sestavy 7

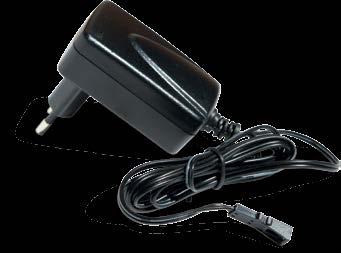

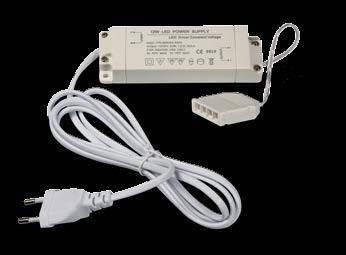

8 TRAFA Výpočet výkonnosti trafa Příkon LED pásku x délka (m) x 1,15 = minimální výkon trafa (W) Příklad: LED páska DX-SMD5050, délka 1,8 m; 14,4 W/m x 1,6 m x 1,15 (koeficient účinnosti trafa) = 26,49 W Vybereme nejbližší vyšší Watáž trafa tj. 30 W Elektrické trafo 6 W Elektrické trafo 6W do zásuvky Spínaný napěťový zdroj vhodný k napájení LED pásek a LED žárovek. V interiérech vhodný pro své velmi malé rozměry hlavně pro nábytkové komponenty. Možnost zapojení rovnou do el. zásuvky. Příkon připojených LED pásek nebo LED žárovek by neměl přesahovat daný výkon zdroje. V takovém případě vždy volte zdroj o vyšším výkonu! 26 39,5 65, ks Kód Název Vstup Výstup Výkon LE6W5ASKAB Elektrické trafo 6 W do zásuvky V/ Hz 12 V/ 500 ma 6 W Elektrické trafo 6 W Stejnosměrné, výstup 12 V Spínaný napěťový zdroj vhodný k napájení LED pásek a LED žárovek. V interiérech vhodný pro své velmi malé rozměry hlavně pro nábytkové komponenty. Příkon připojených LED pásek nebo LED žárovek by neměl přesahovat daný výkon zdroje. V takovém případě vždy volte zdroj o vyšším výkonu! 40, ks Kód Název Vstup Výstup Výkon LE6W5A230V Elektrické trafo 230 V/0,5 A, 6 W V/50 Hz 12 V/5 A 6 W Elektrické trafo 12 W Stejnosměrné, výstup 12 V Spínaný napěťový zdroj vhodný k napájení bodových světel Trento a Milano. V interiérech vhodný pro své velmi malé rozměry hlavně pro nábytkové komponenty. Příkon připojených bodových světel by neměl přesahovat daný výkon zdroje. V takovém případě vždy volte zdroj o vyšším výkonu! 39,6 18,7 122,4 LED TRAFA Kód Název Vstup Výstup Výkon LE12W3A230 Elektrické trafo 230 V/3 A, 12 W V/50 Hz 12 V/3A 12 W 20 1 ks 8

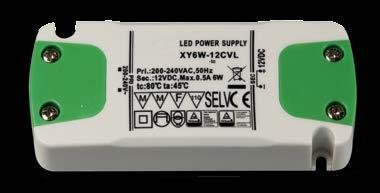

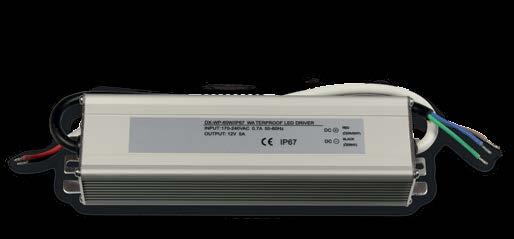

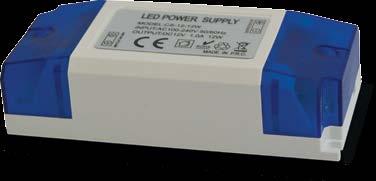

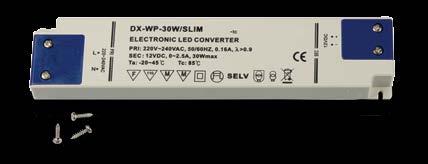

9 TRAFA Elektrické trafo SLIM Stejnosměrné, výstup 12 V Spínaný napěťový zdroj vhodný k napájení LED pásek a LED žárovek. Konstrukce SLIM umožňuje zabudování trafa mezi horní skříňku a zeď. Vhodný pro světelná dna. Příkon připojených LED pásek nebo LED žárovek by neměl přesahovat daný výkon zdroje. V takovém případě vždy volte zdroj o vyšším výkonu! V L S 20 1 ks Kód Název Vstup Výstup Výkon L V S LE30W16ASL Elektrické trafo 230 V/0,16 A, 30 W SLIM V/50 Hz 12 V/2,5 A 30 W ,4 40,5 LE50W26ASL Elektrické trafo 230 V/0,26 A, 50 W SLIM V/50 Hz 12 V/4,2 A 50 W ,7 Elektrické trafo 230 V Stejnosměrné, výstup 12 V Spínaný napěťový zdroj s pasivním chladičem vhodný k napájení LED pásek a LED žárovek, světelných den. V interiérech vhodný pro své velmi malé rozměry hlavně pro nábytkové komponenty. Příkon připojených LED pásek nebo LED žárovek by neměl přesahovat daný výkon zdroje. V takovém případě vždy volte zdroj o vyšším výkonu! Vlastnosti a výhody voděodolné (67) V W S 67 1 ks L Kód Název Vstup Výstup Výkon L V S LE18W1A230 Elektrické trafo 230 V/1,5 A, 18 W V/50 Hz 12 V/1,5 A 18 W ,8 29,1 LE30W2A230 Elektrické trafo 230 V/2,5 A, 30 W V/50 Hz 12 V/2,5 A 30 W ,5 40 LE60W5A230 Elektrické trafo 230 V/5 A, 60 W V/50 Hz 12 V/5 A 60 W ,5 48,5 LE100W8A23 Elektrické trafo 230 V/8 A, 100 W V/50 Hz 12 V/8 A 100 W LE150W12A2 Elektrické trafo 230 V/12,5 A, 150 W V/50 Hz 12 V/12,5 A 150 W Elektrické trafo Stejnosměrné, výstup 12 V Spínaný napěťový zdroj s pasivním chladičem vhodný k napájení LED pásek a LED žárovek, světelných den. V interiérech vhodný pro své velmi malé rozměry hlavně pro nábytkové komponenty. Příkon připojených LED pásek nebo LED žárovek by neměl přesahovat daný výkon zdroje. V takovém případě vždy volte zdroj o vyšším výkonu! Vlastnosti a výhody voděodolné (20) S V L Kód Název Vstup Výstup Výkon L V S LE12W1A23M Elektrické trafo 12 W V/50 60 Hz 12 V/1 A 12 W LE36W3A23M Elektrické trafo 36 W V/50 60 Hz 12 V/3 A 36 W LE60W5A23M Elektrické trafo 60 W V/50 60 Hz 12 V/5 A 60 W ks LED TRAFA 9

10 Světelné police Světelné police Vhodný zdroj osvětlení je nezbytnou součástí dodávky většiny moderních interiérů. Nadčasově elegantní tvar světelných polic s neviditelnými rohovými spoji je zárukou dlouhodobého funkčního prvku v interiéru. Police jsou určeny pro přímou montáž na stěnu bez použití dalších nosných prvků. Světelné police: příklad označení: SL1000/220 hloubka délka Možnost přizpůsobení hloubky dle požadavku zákazníka. Nejmenší možná hloubka den i polic je 120 mm. Délka přívodního kabelu cca 2 m. Teplota světla 4100 K. Jsou vyrobeny z eloxovaných hliníkových profilů a osazeny mléčným sklem. Vyrábějí se v typizovaných rozměrech, ale jsme schopni vyjít vstříc i individuálním přáním zákazníků. Systém neviditelných rohových spojů je výlučným průmyslovým vlastnictvím naší firmy. Led zdroje Počet čipů Typ čipu Délka trubice Délka police Příkon 28 SMD 34 cm od 500 mm 5 W 56 SMD 57 cm od 700 mm 8 W 70 SMD 90 cm od 1000 mm 12 W Standardní rozměrové řady Kód Rozměr Barva světla Materiál rámu Napětí Příkon 22c / 220 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 5 W 44 22c / 220 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 8 W 44 22c / 220 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 8 W 44 22c / 220 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 12 W 44 22c / 220 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 12 W 44 Informace k objednávce Světelné police Uvedené rozměry jsou standardní, možnost výroby nestandardních rozměrů. Nejmenší možná hloubka polic je 120 mm. Délka přívodního kabelu cca 2 m. Zapojení paralelně běžné zapojení, umožňuje zapojit jeden nebo více spotřebičů k jednomu zdroji nebo více zdrojům sériově umožňuje zapojení spotřebičů i za sebou (první spotřebič bude ovládat ty následující) Vypínač Pro světelná dna lze objednat vypínač IR1 (vlevo nebo vpravo) / kolébkový (vlevo nebo vpravo) / bez vypínače (dodání pouze s přívodním kabelem, vypínání a zapínání se řeší externím vypínačem) Pro objednávání světelných den a polic doporučujeme navštívit naše stránky kde lze přímo vytvořit objednávku a to i v jiných než standardních rozměrech a včetně volitelného příslušenství. 10

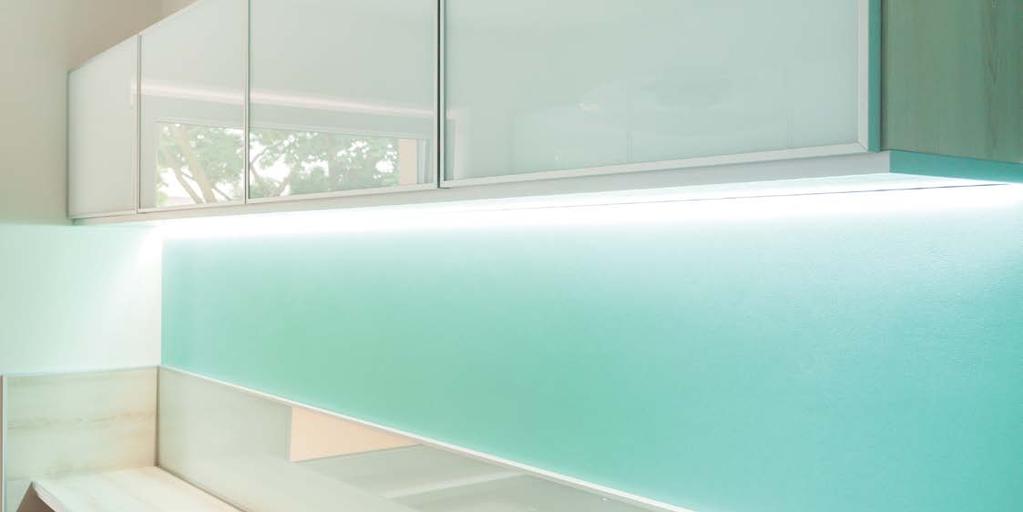

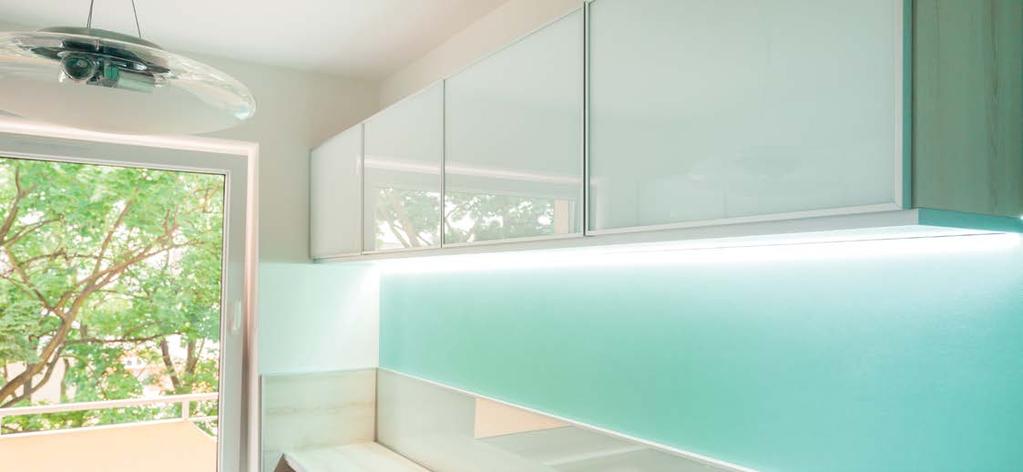

11 SvětelnÁ DNA Světelná dna Osvětlení kuchyňské pracovní desky nemusí být rušivé. Linie nejčistčího designu, propagovaná naší firmou, nás vedla k vytvoření osvětlení, které je zakomponováno přímo do dna horních kuchyňských skříněk. Tím odpadá jakýkoliv rušivý prvek v podobě typického osvětlovacího tělesa a jediné, co uživatel pocítí, je teplé přívětivé světlo. Dna jsou vyrobena z eloxovaných hliníkových profilů a osazena mléčným sklem. Vyrábějí v typizovaných rozměrech, ale jsme schopni vyjít vstříc i individuálním přáním zákazníků. Světelná dna: příklad označení: SL564/296 hloubka délka Možnost přizpůsobení hloubky dle požadavku zákazníka. Nejmenší možná hloubka den i polic je 120 mm. Délka přívodního kabelu cca 2 m. Teplota světla 4100 K. Led zdroje Počet čipů Typ čipu Délka trubice Délka police Příkon 28 SMD 34 cm od mm 5 W 56 SMD 57 cm od mm 8 W 70 SMD 90 cm od mm 12 W Světelná dna s LED trubicí Kód Rozměr Barva světla Materiál rámu Napětí Příkon 21c LED 564 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 5 W 44 21c LED 664 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 5 W 44 21c LED 764 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 8 W 44 21c LED 864 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 8 W 44 21c LED 964 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 12 W 44 21c LED 1064 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 12 W 44 21c LED 1164 / 296 mm 4100 K (bílá) elox / nerez / volitelné RAL 230 V 12 W 44 Světelná dna 11

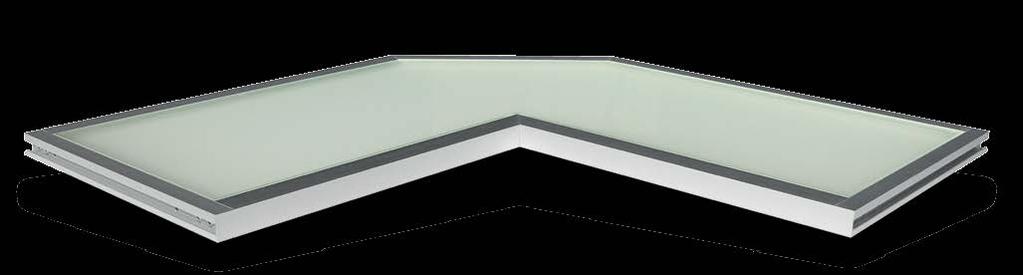

12 Světelná dna Světelná dna S-Led mini Světelná dna S-Led mini se vyrábějí v tloušťce profilu 21 mm, což se blíží skutečné tloušťce klasického dřevěného dna skříňky. Oproti zářivkové verzi nabízí mnohem větší životnost světelného zdroje a úsporu energie. Vyrábí se v bezúchytkové variantě i v klasické variantě s rovným čelem. Dna S-Led mini jsme schopni vyrobit s osazením LED pásky o různé teplotě světla nebo s použitím profilů jiných barev (elox, světlý nerez, tmavý nerez). Dna umíme osadit kolébkovými vypínači nebo pohybovými senzory. Montáž a schéma bok skříňky díra ø8x11 vrut 20x3, bok skříňky 55 Verze A Verze B Verze A standard standard 464, 564, 664, 764, 864, 964, 1064, Verze B vrut 30x3,5 standard Světelná dna S-LED mini Montážní návod a) na stěny skříňky našroubujte úchyty světelného dna dle nákresu b) na úchyty nasuňte světelné dno c) dno se zadní strany zajistěte nasunutím zad z MDF 3 mm d) zapojte přívod el. proudu dle schématu, zapojení přívodu napětí do napáječe svěřte odborníkovi dle návodu k napáječi Příklad označení: S-LED mini 564/298 BII. šířka dna 564, hloubka 296 plus drážka na záda skříňky, rovné čelo dna, pásek LED i v zadním profilu dna. SV. DNO červeno-černý černý N L 220V/50Hz + 12V NAPÁJEČ - Délka přívodního kabelu cca 1 m 12

13 Světelná dna Světelná dna S-Led mini verze A, typ I. LED v předním profilu a do skla, led 5 x 5 mm (tříčipové LED diody), barva světla 2700 K Kód Rozměr Barva světla Materiál rámu Napětí Příkon 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 12 W 44 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 15 W 44 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 17 W 44 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 19 W 44 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 22 W 44 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 24 W 44 23c1aI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 26 W 44 Světelná dna S-Led mini verze A, typ II. LED v předním a zadním profilu a do skla, led 5 x 5 mm (tříčipové LED diody), barva světla 2700 K Kód Rozměr Barva světla Materiál rámu Napětí Příkon 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 20 W 44 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 24 W 44 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 28 W 44 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 31 W 44 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 35 W 44 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 39 W 44 23c1aII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 43 W 44 Světelná dna S-Led mini verze B, typ I. LED v předním profilu a do skla, led 5 x 5 mm (tříčipové LED diody), barva světla 2700 K Kód Rozměr Barva světla Materiál rámu Napětí Příkon 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 12 W 44 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 15 W 44 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 17 W 44 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 19 W 44 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 22 W 44 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 24 W 44 23c1bI / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 26 W 44 Světelná dna S-Led mini verze B, typ II. LED v předním a zadním profilu a do skla, led 5 x 5 mm (tříčipové LED diody), barva světla 2700 K Kód Rozměr Barva světla Materiál rámu Napětí Příkon 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 20 W 44 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 24 W 44 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 28 W 44 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 31 W 44 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 35 W 44 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 39 W 44 23c1bII / 296 mm 2700 K, 3400 K elox / nerez / volitelné RAL 230 V 43 W 44 Informace k objednávce Uvedené rozměry jsou standardní, možnost výroby nestandardních rozměrů. Nejmenší možná hloubka polic je 120 mm. Délka přívodního kabelu cca 2 m. Zapojení paralelně běžné zapojení, umožňuje zapojit jeden nebo více spotřebičů k jednomu zdroji nebo více zdrojům sériově umožňuje zapojení spotřebičů i za sebou (první spotřebič bude ovládat ty následující) Vypínač Pro světelná dna lze objednat vypínač IR1 (vlevo nebo vpravo) / kolébkový (vlevo nebo vpravo) / bez vypínače (dodání pouze s přívodním kabelem, vypínání a zapínání se řeší externím vypínačem) Pro objednávání světelných den a polic doporučujeme navštívit naše stránky kde lze přímo vytvořit objednávku a to i v jiných než standardních rozměrech a včetně volitelného příslušenství. Světelná dna S-LED mini 13

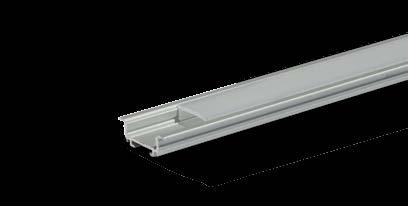

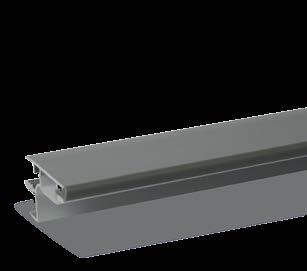

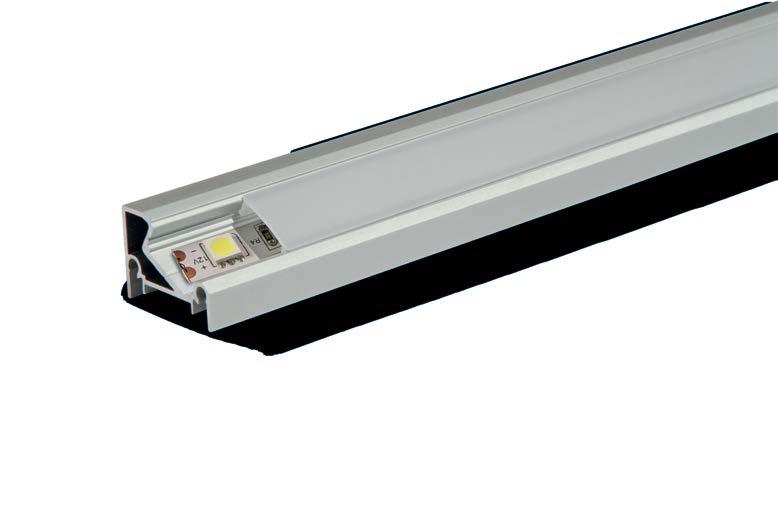

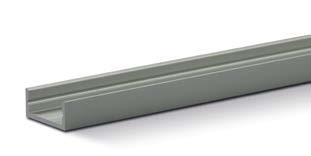

14 LED profily Profil LED Ecke 1 18,8 11,8 Vhodný typ krytky: TYP B, krytka je součástí balení. Sestava s krytkou a držákem Držák profilu Ecke, Fuge LPECKENLED Profil LED Ecke 1 2, 3, 4, 6 m 25,5 Profil LED Fuge Tief ,2 Vhodný typ krytky: TYP B rozměry drážky pro zafrézování: 13 x 17 mm. 17 LPFUGEVRHL Profil LED Fuge Tief mm Profil LED Fuge k zafrézování 22 7,5 10,8 17 Vhodný typ krytky: TYP B rozměry drážky pro zafrézování: 7 x 17 mm. LPFUGENPER Profil LED Fuge k zafrézování 2, 3, 4, 6 m Profil LED Top 1 Vhodný typ krytky: TYP B Sestava s krytkou a držákem LPTOPLEDVM Profil LED Top 1 2, 3, 4, 6 m Profil LED Ore s click krytkou LED Profily 14 LPORE3MSCK Profil LED Ore s click krytkou mm 16,2 7,1 Vhodný typ krytky: TYP B, krytka je součástí balení rozměry: šířka 19,7 mm, výška 10,3 mm, délka 13,5 mm, otvor pro šroub 4,3 mm možnost objednání vrtání profilu.

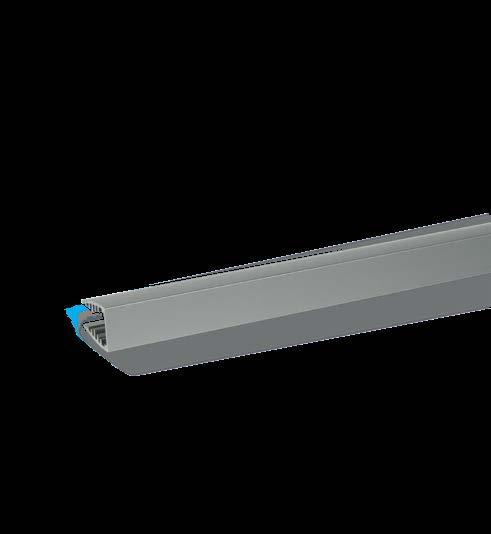

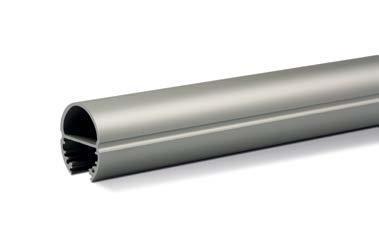

15 LED profily Profil LED Oval 28,5 Vhodný typ krytky: TYP A 28 LPOVALTM2M Profil LED Oval mm Profil LED Micro ,5 2 LDMICRZASL Záslepka Micro sada L+P. 12,5 LPMUCTOP2M Profil LED Micro mm Profil LED handle narážecí 18,4 Vhodný typ krytky: TYP B, součástí balení je krytka a dorazové těsnění. 36,5 Sestava s krytkou a těsněním LPHANDSKAT Profil LED handle 1, 2, 3, 4, 5 m Držák profilu Ecke, Fuge, LED Ore 8 k uchycení profilů Ecke, Top, Fuge, Ore. 22 LDDEAFKS01 LDDOREKS01 Kód Název LDDEAFKS01 Držák profilu Ecke, Fuge LDDOREKS01 Držák profilu LED Ore Pružinky do sádrokartonu Kód Název Sestava v sádrokartonu 21,6 50,9 Montuje se na profil Fuge. LED PROFILY / příslušenství LDPSADFUGE Pružinky do sádrokartonu pro profil Fuge 15

16 LED profily Krytky profilů TYP A TYP B TYP C TYP D TYP E LPCLICKMLM Krytka click, mléčná LP26A0KRML Krytka click, mléčná LPCLICKIM Krytka click, čirá LPROVNKMLE Krytka rovná, mléčná LPROV2MCIR Krytka rovná, čirá LPCLICKMLM Krytka click mléčná 2 m LP26A0KRML Krytka click mléčná 1, 2, 3, 4, 5, 6 m LPCLICKIM Krytka click čirá 2 m LPROVNKMLE Krytka rovná, mléčná 2 m LPROV2MCIR Krytka rovná, čirá 2 m Záslepky LDFUGEZASL Záslepka fuge na zafrézování LDTIEFZASL Záslepka Fuge Tief LDECKEZASL Záslepka Ecke 1 LDMICRZASL Záslepka Micro LDORE_ZASL Záslepka Ore LDSADAOVAL Sada úchytů Oval LDTOP_ZASL Záslepka Top 1 LED PROFILY / příslušenství Kód Název LDFUGEZASL Záslepka fuge na zafrézování LDTIEFZASL Záslepka k profilu Fuge Tief LDECKEZASL Záslepka Ecke LDMICRZASL Záslepka Micro LDORE_ZASL Záslepka Ore LDSADAOVAL Sada úchytů Oval LDTOP_ZASL Záslepka k profilu Top 1 16

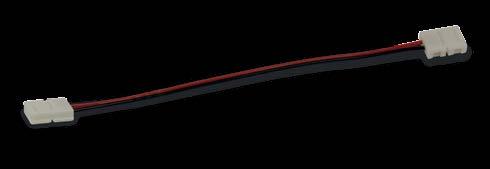

17 příslušenství Kabel dvojlinka Plochá dvojlinka s PVC izolací. LEKAB2L035 Kabel dvojlinka 2 x 0, m Konektor pro pásku Konektor pro spojení a napájení LED pásky. LEKONPA8MM Konektor pro pásku 8 mm LEKONP10MM Konektor pro pásku 10 mm Propojka LED pásků CPC8 2L0053 Propojka dvou LED pásků SMD5050. LEPROPCPC8 Propojka LED pásků CPC8 167 mm LEPROCPC10 Propojka LED pásků CPC mm Propojka LED pásků a trafa Propojení mezi LED páskem SMD5050 a trafem. LEPROLEDAT Propojka LED pásků a trafa (min. 50 mm a výše) 2,15 m Kabel k Euro rozbočovači LEKABEUROR Kabel k Euro rozbočovači (min. 50 mm a výše) 2 m Propojení mezi Euro rozbočovačem a spotřebičem, např. LED páskou s nutností připájení Příslušenství LED světel 17

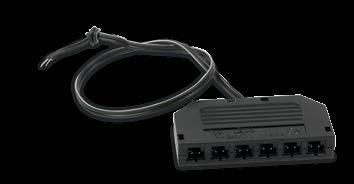

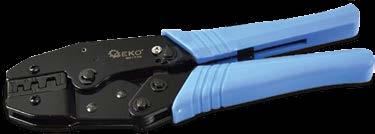

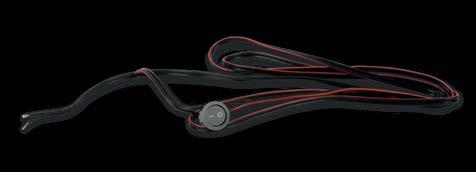

18 příslušenství Kleště na Eurokonektory Kód LDKLEEUROK Název Kleště na Eurokonektory Eurokonektory Kód LDEUROKONE Název Eurokonektory Kabel s vypínačem Kolébkový vypínač vhodný pro světelná dna, LED pásky, LED světla a bodová světla. LEKABAVYPS Kabel s vypínačem (možnost výroby na míru) 1,5 m Přívodní kabel 3žilový přívodní kabel 220 V. LEKAB3X075 Přívodní kabel flex. 3x0,75 mm 1,5 m LEKAB2X075 Přívodní dvoužílový kabel flex. 2x0,75 mm 1,5 m Příslušenství LED světel 18 Pohybový senzor Pohybový senzor pro kuchyňská dvířka. Změna stavu ON/OFF na mávnutí. Maximální proud 4 A, 48 W/12 V. LEPOSEZ12V Pohybový senzor DC12 V kabel 1,5 m

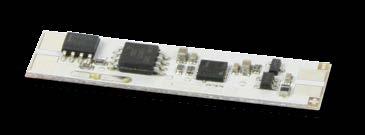

19 příslušenství Dveřní senzor Dveřní senzor pro posuvné skříně. Vypnutí v případě, že před čidlem je překážka (např. dveře), zapnutí v případě, že překážka je odstraněna. Maximální proud 4 A, 48 W/12 V. LEDVSEN12V Dveřní senzor DC12 V kabel 1,5 m Dotykový senzor 11 9,4 Krátkým dotykem zapnete nebo vypnete světlo, delším stlačením plynule regulujete jas světla. ø 20 ø 17,3 LEDOSENAS1 Senzor dotykový AS 1004 IR senzor Pohybový senzor pro světelná dna. Bezdotykový vypínač nabízí vysoký uživatelský komfort v kuchyních. Umožňuje rychlé a bezpečné zapnutí osvětlení v průběhu práce, často znečištěnýma rukama. Změna stavu ON/OFF na mávnutí. Maximální proud 4 A, 48 W/12 V. LEIRSEN12V Dveřní senzor DC12 V kabel 1,5 m Euro rozbočovač 3 zásuvky Rozbočovač Euro konektorů. Kód Název Napětí Proud LEROZLED3Z Euro rozbočovač 3 zásuvky, typ LED VDC max. 3 A Euro rozbočovač 6 zásuvek Rozbočovač Euro konektorů. Kód Název Napětí Proud LEROZLED6Z Euro rozbočovač 6 zásuvek, typ LED VDC max. 3 A Příslušenství LED světel 19

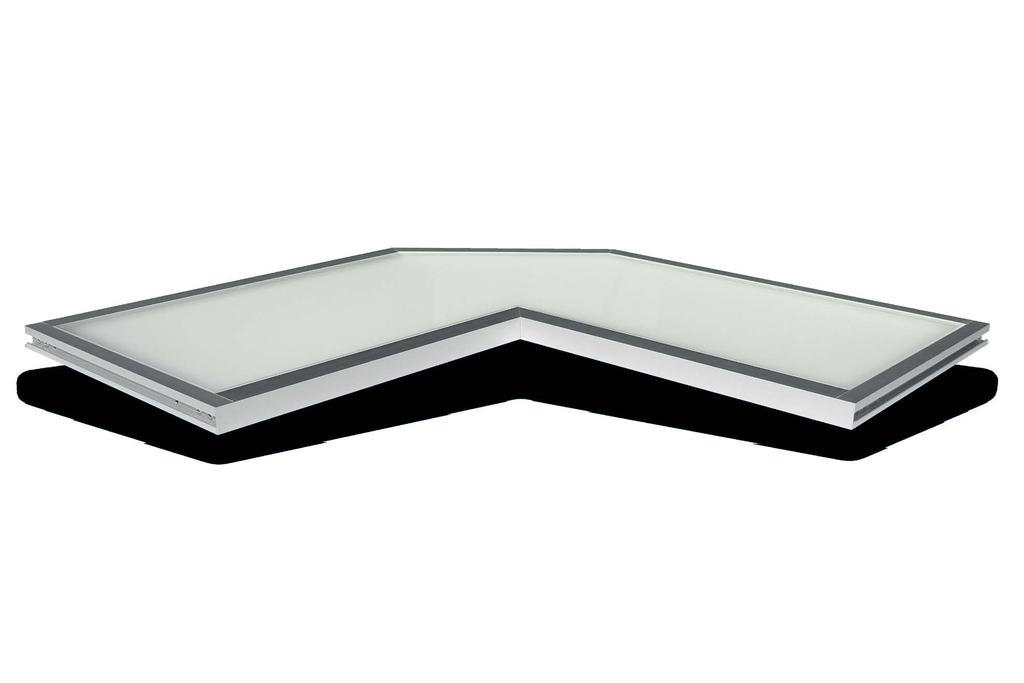

20 osvětlení Stropní svítidlo PALERMO 1 Model nabízíme v několika variantách: do rastrového podhledu, vestavné do sádrokartonového podhledu, přisazené (+rám) a závěsné. Kód Název Provedení Rozměry Napájení Zdroj Výkon LSPALAL595 Stropní svítidlo PALERMO 1 broušený hliník 59,5 x 59,5 cm V 216 x LED SMD W 20 LSPALEB595 Stropní svítidlo PALERMO 1 bílá 59,5 x 59,5 cm V 216 x LED SMD W 20 Stropní svítidlo PALERMO 2 Model nabízíme v několika variantách: do rastrového podhledu, vestavné do sádrokartonového podhledu, přisazené (+rám) a závěsné. Kód Název Provedení Rozměry Napájení Zdroj Výkon LSPAAL1195 Stropní svítidlo PALERMO 2 broušený hliník 29,5 x 1 195cm V 360 x LED SMD W 20 LSPALB1195 Stropní svítidlo PALERMO 2 bílá 29,5 x 1 195cm V 360 x LED SMD W 20 Příslušenství ke stropním svítidlům PALERMO Nouzový model PALERMO nouzový model je samostatně prodejný produkt, který v případě výpadku zajišťuje provoz až po dobu 3 hodin při zachování dostačujících 760 Lm. Výrobek obsahuje lithiovou baterii, která se při běžném provozu automaticky dobíjí.(určeno pro stejnojmenná svítidla s výkonem 45 W). Kód: LSNMODELPA LSPALZAVES LSNMODELPA LSPALE1RAM LSPALE2RAM osvětlení Kód Název LSPALZAVES Závěs PALERMO LSPALE1RAM Hliníkový rám pro stropní svítidlo PALERMO 1 LSPALE2RAM Hliníkový rám pro stropní svítidlo PALERMO 2 LSNMODELPA Nouzový model PALERMO 20

21 osvětlení Stropní svítidlo BERGAMO Model nabízíme ve variantách vestavné do sádrokartonu a přisazené. Kód Název Provedení Rozměry Napájení Zdroj LSBERGAMHV LSBERGAMBV LSBERGAMHP LSBERGAMBP BERGAMO stropní svítidlo vestavné do sádrokartonu BERGAMO stropní svítidlo vestavné do sádrokartonu BERGAMO stropní svítidlo přisazené BERGAMO stropní svítidlo přisazené broušený hliník 22,5 x 22,5 cm V 90 x LED SMD bílá 22,5 x 22,5 cm V 90 x LED SMD broušený hlíník 22,5 x 22,5 cm V 90 x LED SMD bílá 22,5 x 22,5 cm V 90 x LED SMD * výkon svítidel 6W, 12W, 18W, 25W; požadovanou watáž uveďte do poznámky objednávky Stropní svítidlo VERONA Model nabízíme ve variantách vestavné do sádrokartonu a přisazené. Kód Název Provedení Rozměry Napájení Zdroj LSVERONAHV VERONA stropní svítidlo vestavné do sádrokartonu broušený hliník Ø 22,5 cm V 90 x LED SMD LSVERONABV VERONA stropní svítidlo vestavné do sádrokartonu bílá Ø 22,5 cm V 90 x LED SMD LSVERONAHP VERONA stropní svítidlo přisazené broušený hliník Ø 22,5 cm V 90 x LED SMD LSVERONABP VERONA stropní svítidlo přisazené bílá Ø 22,5 cm V 90 x LED SMD * výkon svítidel 6W, 12W, 18W, 25W; požadovanou watáž uveďte do poznámky objednávky osvětlení 21

22 technická svítidla Lugano 1 Prachotěsné průmyslové LED svítidlo je plnohodnotná náhrada za zářivkové prachotěsy. Kód Název Rozměry Barva světla Vstup Výkon LEDTS01020 Lugano 1 67 x 13,5 x 10 cm bílá V 20 W 65 Lugano 2 Prachotěsné průmyslové LED svítidlo je plnohodnotná náhrada za zářivkové prachotěsy. Kód Název Rozměry Barva světla Vstup Výkon LEDTS02236 Lugano 2, varianta 2 x 36 W 127,5 x 13,5 x 10 cm bílá W 2 x 36 W 65 LEDTS02040 Lugano 2, varianta 40 W 127,5 x 13,5 x 10 cm bílá W 40 W 65 LEDTS0265 Lugano 2, varianta 60 W 127,5 x 13,5 x 10 cm bílá W 65 W 65 Lugano 3 technická svítidla Prachotěsné průmyslové LED svítidlo je plnohodnotná náhrada za zářivkové prachotěsy. Kód Název Rozměry Barva světla Vstup Výkon LEDTS03080 Lugano 3, varianta 80 W 150 x 10,5 x 8 cm bílá W 80 W 65 LEDTS03060 Lugano 3, varianta 60 W 156 x 13,5 x 10 cm bílá W 60W 65 22
