1 KATALOG LED svítidla Příslušenství k LED svítidlům Zásuvkové systémy Vestavné odpadkové koše 2018

2 Vážení zákazníci, vítáme Vás v katalogu společnosti WENZEL, spol. s r.o. Na trhu v oblasti nábytkových svítidel a nábytkových doplňků působíme již od roku 1995, kdy jsme jako první v ČR uvedli na trh halogenová svítidla vestavná do nábytku. Ve výběru dodavatelů jsme velmi obezřetní a spolupracujeme pouze s ověřenými výrobci, kteří jsou schopni garantovat kvalitu svých výrobků a jejichž výrobky jsou zajímavé i designově. Hotová svítidla nakupujeme od předních výrobců ze SRN a Itálie. Základ sortimentu tvoří svítidla firmy Elektra GmbH, DomusLine a L&S. Oproti minulým vydáním katalogu jsme naši nabídku rozšířili i o široké příslušenství k LED svítidlům, dále také o vestavné zásuvkové systémy a odpadkové koše. I při výběru těchto produktů máme na zřeteli takové vlastnosti, které zaručují vysokou kvalitu výrobků. V případě zájmu Vás zveme k návštěvě výstavní místnosti v sídle naší společnosti. Provozní doba: 8:00-15:00. Kontakty: WENZEL, spol. s r.o. Ve Sboru Ivančice Telefon: wenzel@wenzel-sro.cz Web: GPS: ,85 S, ,41 V Praha Brno Ivančice 1

3 Obsah: Informační úvod Informační značky- piktogramy Koeficient IP Vliv teploty světla na dotvoření atmosféry v interiéru Co je nového LED svítidla bodová LD 8001 HV 78 LD 8001 HV 58 LD LD 8001 NV 55 AL ATOM SMALLY SMALLY XS POLAR a POLAR XS LD NV LD 8004 Q 58 NV LD 5000 PASSEPARTOUT PRIMUS, EYE LED ORBIT, ORBIT SLIM SQUARE XL, FOTON BASE LED svítidla stropní LD 8016 Q, LD 8016 R LD 8006 NV PALLADIO, PLANA LED svítidla lištová LD 8003 A SMD LD 8003 AS SMD LD 8003 ASE SMD LD 8003 EL SMD LD 8003 ELS SMD LD 8003 ELSE LD 8003 A NV LD 8003 AS NV LD 8003 EL NV LD 8101 LD 8003 K LD 8010 A HV LD 8003 EF HV DIVA, TWIG TWIG XO, TWIG XA APEX, LAB, LAB HI, MISS STRING, LED QI.1 QI.4, LED AL 05 HLT, PMMA LD 8021 LD 8108 TOUCAN SUJ, SUO LD 2005 A, LD 2005 U LEAF US HE, LEAF DR HE Svítidlo pro prosvětlený panel Svítidla lištová - stavebnice Vysoce výkonné LED pásky HE Osvětlení šatních skříní FREE LED B, QI.3 K-PAD-IR Svítící police MONACO, ALA SUSHI, SUSHI LED Čtecí lampičky AREA - LIGHT MODUS touch, MODUS soft touch Koupelnová svítidla AALTO, STRATOS SABI, KOBI Zářivková svítidla LD 2000 LD 4000 LAMBADA Doplňky Vypínače mechanické klasické Vypínače elektronické - do ALU profilu Vypínače elektronické - externí Automatické spínače Dálková ovládání Systém MIX Napájení konstantním napětím Napájení konstantním proudem Zásuvkové elektrické systémy Do kuchyňských linek Office Bezdrátové nabíječky Vestavné odpadkové koše Do skříňky šířky 300 mm Do skříňky šířky 400 mm Do skříňky šířky 450 mm Do skříňky šířky 500 mm Do skříňky šířky 600 mm Do skříňky šířky 900 mm Do zásuvky Automatické otevírače dveří Bezpečnostní schůdky Sušák utěrek

4 Informační značky POZOR značka CE není žádným potvrzením o úspěšné atestaci pouze značí, že výrobek by měl splňovat požadavky evropských norem. sériový konektorový systém ESP A++ energetická třída - podle směrnic EU mini konektorový systém D8 CRI 85 index podání barev polarizovaný konektor pro 12 V DC IP44 koeficient ochrany proti vniknutí pevných částic a vlhkosti GX53 - LED kompaktní LED svítidlo patice GX5,3 koeficient ochrany proti vniknutí pevných částic a vlhkosti T5 zářivková trubice T5 patice G5 ochranná třída II. SDK montáž do sádrokartonu ochranná třída III. možnost výroby na míru vhodné k instalaci na nebo do hořlavých materiálů vhodné k vestavbě do nábytku 110 zařízení vybavené tepelnou pojistkou bezpečné nízkonapěťové provedení nezávislé napájení chráněno proti krátkému spojení LC transformátor s fázovým řízením stmívání stmívání řízené napěťově V stmívání tlačítkem nestmívatelné svítidlo 3

5 Koeficient IP Při rozhodování o výběru svítidel pro místa, jako jsou koupelny nebo oblast v okolí kuchyňského dřezu případně průmyslové objekty, bychom měli věnovat pozornost tzv. indexu IP (izolační ochrana). Je uváděn ve formátu IP XX, kdy první číslice X značí ochranu před vniknutím pevných předmětů, druhá číslice X značí ochranu proti vniknutí vody případně vlhkosti. Koeficienty ochrany proti vniknutí pevných předmětů: IP 0x - nechráněno IP 1x - chráněno proti vniknutí předmětů větších než 50 mm IP 2x - chráněno proti vniknutí předmětů větších než 12 mm IP 3x - chráněno proti vniknutí předmětů větších než 2,5 mm IP 4x - chráněno proti vniknutí předmětů větších než 1 mm IP 5x - chráněno proti vniknutí prachu IP 6x - prachotěsné Koeficienty ochrany proti vodě a vlhkosti : IP x0 - nechráněno IP x1 - ochrana proti vertikálně kapající vodě, která nesmí poškodit zařízení nebo bezpečnost chodu (vystaveno kapající vodě po dobu 10 min.) IP x2 - ochrana proti kapající vodě při náklonu ± 15 º od vertikální osy. Voda nesmí poškodit zařízení nebo bezpečnost chodu (vystaveno kapající vodě na každou stranu po dobu 2.5 min.) IP x3 - ochrana proti malým rozstřikům vody při náklonu ± 60 º od vertikální osy. Voda nesmí poškodit zařízení nebo bezpečnost chodu (oscilující tryska ± 60 º od vertikální osy, 10 min., 10 l/min.) IP x4 - ochrana proti rozstřikům vody ze všech směrů. Vniknutí vody je dovoleno v množství, které neohrozí činnost zařízení nebo bezpečnost chodu (oscilující tryska ± 180 º od vertikální osy, 10 min., 10 l/min.) IP x5 - chráněno proti přímému proudu vody ze všech směrů. Vniknutí vody je dovoleno v množství, které neohrozí činnost zařízení nebo bezpečnost chodu (tryska o průměru 6.3 mm ze vzdálenosti 2.5 až 3 m, 3 min., 12.5 l/min.) IP x6 - chráněno proti přímému vysokotlakému proudu vody ze všech směrů. Vniknutí vody je dovoleno v množství, které neohrozí činnost zařízení nebo bezpečnost chodu (tryska o průměru 12.5 mm ze vzdálenosti 2.5 až 3 m, 3 min., 100 l/min.) IP x7 - chráněno proti dočasnému ponoření ve vodě v hloubce od 15 cm do 1 m. Vnik vody v daných podmínkách nesmí být v množství, které ohrozí činnost zařízení nebo bezpečnost chodu (ponořeno v nádobě v hloubce 15 cm a 1 m po dobu 30 min.) IP x8 - chráněno proti dlouhodobému ponoření ve vodě ve specifikované hloubce (povolená hloubka v metrech a doba ponoření specifikována výrobcem) IP45 ochrana proti proudu vody IP44 ochrana proti stříkající vodě 60 cm 60 cm 60 cm 75 cm 60 cm IP45 ochrana proti proudu vody 225 cm 225 cm 225 cm 60 cm 225 cm IP67 a 12V svítidla vhodná pod vodu 4

6 Vliv teploty světla na dotvoření atmosféry v interiéru Světlo nám nejen umožňuje věnovat se oblíbeným činnostem, ale pomáhá i dotvořit celkovou atmosféru interiéru. Doba jedné žárovky v centru místnosti nízko pod stropem, která rovnoměrně vrhala světlo všemi směry a vždy vytvářela před postavou, která nestála přímo pod ní nepříjemný stín, je už překonaná. Dnešní nabídka svítidel nám dává možnost svítit si tam, kde vykonáváme nějakou činnost nebo kde chceme třeba při tlumeném světle odpočívat nebo sledovat televizi. Při rozhodování o typu svítidla (jeho designu) bychom měli věnovat i pozornost tzv. teplotě vyzařovaného světla, která se udává ve stupních Kelvinů (K). Čím je tato teplota vyšší, tím je barva (teplota) světla chladnější. Pro běžná svítidla v domácnosti se používají světelné zdroje s teplotou v rozsahu od cca 2700 K (velmi teplé nažloutlé světlo) až po cca 6500 K (velmi chladné bílé světlo). Měkké teplé světlo má sice menší světelný tok (výkon), ale v některých interiérech (např. při použití masivního nábytku nebo v rustikálních interiérech) vytvoří velmi příjemnou a útulnou atmosféru. Naopak chladné bílé světlo se více hodí k modernímu nábytku k moderním kuchyním technického vzhledu ve vysokém lesku, v kombinaci s ušlechtilými kovy apod. V případě, že není možné předem určit, jaká teplota bude pro daný interiér vhodná, je nově možné zvolit u některých svítidel systém MIX, který umožňuje volbu teploty svítidel v rozsahu K. 3000K Teplá bílá 4000K Neutrální bílá 6400K Chladná bílá Co je nového a jak katalog využívat? Nový katalog přináší několi změn. Hlavní změnou je uvedení potřebného příslušenství pro zapojení konkrétního svítidla vždy na stejné stránce spolu se svítidlem. Zvolit správné komponenty by tedy mělo být snažší než dříve. I nadále však platí, že naším úkolem je poskytnout Vám radu či pomoc při navrhování sestav svítidel (sestava svítidel, kabeláže, napájení, vypínačů, stmívání apod.) včetně zpracování přesného rozpočtu. Pokud si při výběru svítidel, komponentů, zásuvkových systémů či odpadkových košů nebudete jisti, neváhejte a obraťte se prosím na nás. Rádi Vám poskytneme potřebné informace a pomůžeme s výběrem potřebného příslušenství. Svítidla, která najdete v tomto katalogu, jsou vždy dodaná jako stavebnice, ke které nepotřebujete žádné letování, řezání kabelů, hlídání pólů PLUS a MINUS (u LED svítidel). Kabely jsou vybaveny vhodnými konektory, které neumožňují špatné zapojení. V případě, že neprovedete žádný zásah do elektroinstalace svítidel, ale připojíte je k zásuvce, nepotřebujete jejich následnou elektro revizi. Většinu lištových LED svítidel vyrábíme přímo u nás dle Vašich požadavků. Vzhledem k velké poptávce a popularitě těchto typů svítidel jsme nabídku tohoto osvětlení ještě více rozšířili. Svítidla, která je možná vyrábět přímo na míru, jsou označeny zeleným symbolem zobrazeným níže. Na svítidla, která jsou vyráběna dle přání zákazníka, Vám vždy zpracujeme přesný rozpočet. Většinu lištových svítidel lze také nově vybavit systémem MIX, který umožňuje volbu teploty svícení (více informací na straně 80). možnost výroby na míru V katalogu nově také najdete zásuvkové systémy. Novým řešením je velmi populární modulární systém Magnat, který je možné nakonfigurovat přímo podle Vašich požadavků už od jednoho kusu. Žádné zbytečné a nevyužívané porty Vám tak nebudou zabírat místo na pracovním stole. Katalog je zakončen vybranou nabídkou vestavných odpadkových košů od firmy Hailo, s jejichž výběrem Vám také rádi poradíme a v případě zájmu Vám nabídneme jejich kompletní sortiment. Těšíme se na spolupráci. Kolektiv pracovníků společnosti WENZEL, spol. s r.o. 5

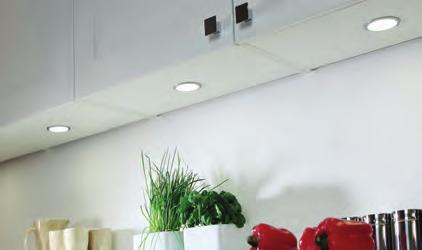

7 LED SVÍTIDLA BODOVÁ LED svítidlo LD 8001 HV 78 Bodové svítidlo s plochou bílou LED diodou 230 V napájení přímo ze sítě Rozměry: Ø 82 mm, výška nad plochu 2,7 mm Montáž: zapuštěná; průměr vrtání 78 mm, hloubka 13,5 mm na plochu - s objednáním kroužku pro svrchní montáž Příkon: 3,8 W Barevné provedení: bílá, chrom, ALU nebo nikl mat Napájecí kabel: 2000 mm s mini konektorem D8 Zdroj světla: plochá LED Barva světla: 3000 K nebo 4000 K Napájení: přímo ze sítě V Pozn.: Svítidlo se montuje do korpusu o tloušťce stěny 16/19 mm A++ CRI 85 SDK Ø 78 13,5 2,7 Ø 82 Ø 8 Označení Provedení Příkon Barva světla Světelný tok bílá 3,8 W 3000 K 165 lm chrom 3,8 W 3000 K 165 lm ALU 3,8 W 3000 K 165 lm nikl mat 3,8 W 3000 K 165 lm bílá 3,8 W 4000 K 210 lm chrom 3,8 W 4000 K 210 lm ALU 3,8 W 4000 K 210 lm nikl mat 3,8 W 4000 K 210 lm Svítidlo s pružinami pro montáž do sádrokartonu 25 Na vyžádání je možné dodat svítidlo ve variantě s pružinami pro montáž do sádrokartonu (zvýšení ceny o cca 21,00 Kč) Příslušenství k LD 8001 HV 78: napájecí kabel pro jedno svítidlo délka 2 m napájecí kabel pro 2 až 6 svítidel délka 2 m Kroužek pro svrchní montáž: bílá Ø 78 mm, výška 21,5 mm chrom Ø 78 mm, výška 21,5 mm ALU Ø 78 mm, výška 21,5 mm nikl mat Ø 78 mm, výška 21,5 mm 6

8 LED SVÍTIDLA BODOVÁ LED svítidlo LD 8001 HV 58 Bodové svítidlo s plochou bílou LED diodou Rozměry: Ø 62 mm, výška nad plochu 2,7 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 13,5 mm na plochu - s objednáním kroužku pro svrchní montáž Příkon: 2,6 W Barevné provedení: bílá, chrom, ALU nebo nikl mat Napájecí kabel: 2000 mm s mini konektorem D8 Zdroj světla: plochá LED Barva světla: 3000 K nebo 4000 K Napájení: přímo ze sítě V Pozn.: Svítidlo se montuje do korpusu o tloušťce stěny 16/19 mm 230 V napájení přímo ze sítě A++ CRI 85 SDK Ø 58 13,5 2,7 Ø 62 Ø 8 Označení Provedení Příkon Barva světla Světelný tok bílá 2,6 W 3000 K 110 lm chrom 2,6 W 3000 K 110 lm ALU 2,6 W 3000 K 110 lm nikl mat 2,6 W 3000 K 110 lm bílá 2,6 W 4000 K 140 lm chrom 2,6 W 4000 K 140 lm ALU 2,6 W 4000 K 140 lm nikl mat 2,6 W 4000 K 140 lm Svítidlo s pružinami pro montáž do sádrokartonu 25 Na vyžádání je možné dodat svítidlo ve variantě s pružinami pro montáž do sádrokartonu (zvýšení ceny o cca 21,00 Kč) Příslušenství k LD 8001 HV 58: napájecí kabel pro jedno svítidlo délka 2 m napájecí kabel pro 2 až 6 svítidel délka 2 m Kroužek pro svrchní montáž: bílá Ø 58 mm, výška 18,5 mm chrom Ø 58 mm, výška 18,5 mm ALU Ø 58 mm, výška 18,5 mm nikl mat Ø 58 mm, výška 18,5 mm 7

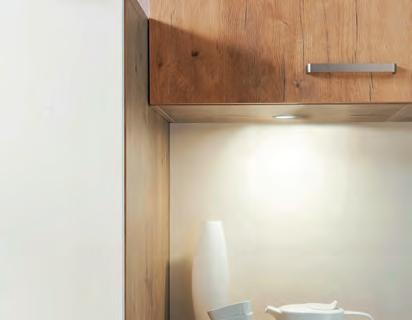

9 LED SVÍTIDLA BODOVÁ LED svítidlo LD Bodové svítidlo s plochou LED diodou 12 V Rozměry: Ø 62 mm, výška nad plochu 2,7 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 13,5 mm svrchní - s objednáním kroužku pro svrchní montáž Příkon: 2,7 W Barevné provedení: bílá, chrom, ALU nebo nikl mat Napájecí kabel: 2000 mm s ESP konektorem Zdroj světla: plochá LED Barva světla: 3000 K nebo 4000 K Napájení: 12 V DC - je zapotřebí napájení Pozn.: Svítidlo se montuje do korpusu o tloušťce stěny 16/19 mm A+ CRI 80 SDK Ø 58 13,5 2,7 Ø 62 Ø 7 Označení Provedení Příkon Barva světla Světelný tok bílá 2,7 W 3000 K 130 lm chrom 2,7 W 3000 K 130 lm ALU 2,7 W 3000 K 130 lm nikl mat 2,7 W 3000 K 130 lm bílá 2,7 W 4000 K 175 lm chrom 2,7 W 4000 K 175 lm ALU 2,7 W 4000 K 175 lm nikl mat 2,7 W 4000 K 175 lm Příslušenství k LD : napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W Kroužek pro svrchní montáž: bílá Ø 58 mm, výška 18,5 mm chrom Ø 58 mm, výška 18,5 mm ALU Ø 58 mm, výška 18,5 mm nikl mat Ø 58 mm, výška 18,5 mm 8

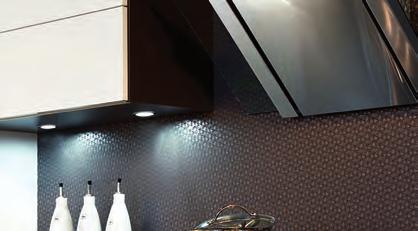

10 LED SVÍTIDLA BODOVÁ LED svítidlo LD 8001 NV 55 AL Bodové svítidlo s plochou LED diodou 500 ma Rozměry: Ø 60 mm, výška nad plochu 2,0 mm Montáž: zapuštěná; průměr vrtání 55 mm, hloubka 13,0 mm Příkon: 3,0 W Napájecí proud: 500 ma Barevné provedení: ALU Napájecí kabel: 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K (165 lm) nebo 4000 K (210 lm) Napájení: proudové 500 ma - je zapotřebí napájení A++ CRI 80 Ø 55 13,0 2,0 Ø 60 Ø 7 Označení Provedení Příkon Barva světla Světelný tok ALU 3 W 3000 K 165 lm ALU 3 W 4000 K 210 lm Příslušenství k LD 8001 NV 55 AL: napájení 500 ma pro 1 až 5 svítidel výkon 18 W napájení 500 ma pro 1 až 7 svítidel výkon 22 W napájení se stmíváním pro 1 až 7 svítidel výkon 22 W prodlužovací kabel délka 1000 mm prodlužovací kabel délka 2000 mm prodlužovací kabel délka 3000 mm 9

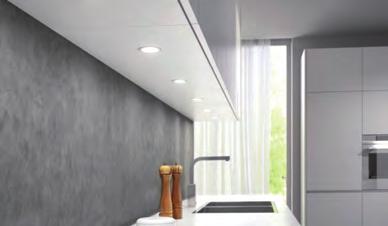

11 LED SVÍTIDLA BODOVÁ LED svítidlo ATOM Bodové LED svítidlo 24 V Rozměry: Ø 68 mm, výška 1,2 mm Montáž: zapuštěná, průměr vrtání mm, hloubka 8,0 mm svrchní - s objednáním kroužku pro svrchní montáž Příkon: 24 V DC / 3,0 W Napájecí kabel: 2000 mm s konektorem Micro24 Barevné provedení: chrom, ALU nebo nerez Barva světla: 4000 K Napájení: 24 V DC - je zapotřebí napájení Ø 57 1,2 8 Ø 68 Označení Provedení Příkon Barva světla Světelný tok DL N chrom 3,0 W 4000 K 195 lm DL N ALU 3,0 W 4000 K 195 lm DL N nerez 3,0 W 4000 K 195 lm Příslušenství ke svítidlu ATOM: DL napájení 24 Vdc pro 1 až 4 svítidel výkon 15 W DL napájení 24 Vdc pro 4 až 10 svítidel výkon 30 W DL kabel prodluž. mezi napájení a svítidlo délka 2 m Kroužek pro svrchní montáž: DL chrom Ø 70,5 mm, výška 12 mm DL ALU Ø 70,5 mm, výška 12 mm DL nerez Ø 70,5 mm, výška 12 mm 12 Ø 70,5 Kroužek pro svrchní montáž - šikmý: DL chrom Ø 70,5 mm, výška 32 mm DL ALU Ø 70,5 mm, výška 32 mm DL nerez Ø 70,5 mm, výška 32 mm 8 Ø 70,

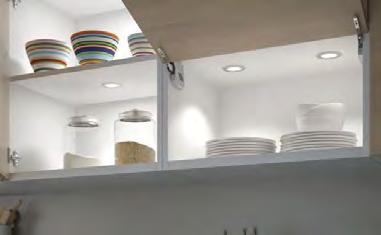

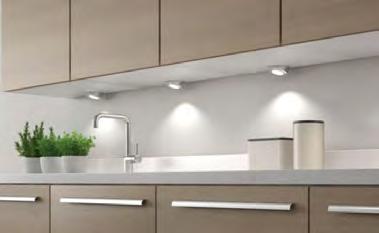

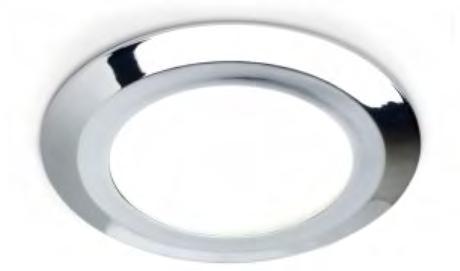

12 LED SVÍTIDLA BODOVÁ LED svítidlo SMALLY Bodové LED svítidlo 12 V Rozměry: Ø 72 mm, výška 2 mm Montáž: zapuštěná, průměr vrtání mm, hloubka 12,0 mm svrchní - s objednáním kroužku pro svrchní montáž Příkon: 12 V DC / 3 W Napájecí kabel: 1950 mm s polarizovaným konektorem pro 12 V DC Barevné provedení: ALU, nerez, nikl mat Zdroj světla: plochá LED Barva světla: 4300 K Světelný tok: 130 lm / W Napájení: 12 V DC - je zapotřebí napájení Ø Ø 72 Označení Provedení Příkon Barva světla Světelný tok DL N ALU 3 W 4300 K 390 lm DL N nikl mat 3 W 4300 K 390 lm DL N nerez 3 W 4300 K 390 lm Příslušenství ke svítidlu SMALLY: DL napájení 12 V DC pro 1 až 4 svítidla výkon 15 W DL napájení 12 V DC pro 5 až 9 svítidel výkon 30 W DL kabel prodluž. mezi napájení a svítidlo délka 2 m Kroužek pro svrchní montáž: DL chrom Ø 70,5 mm, výška 18,5 mm DL ALU Ø 70,5 mm, výška 18,5 mm DL nerez Ø 70,5 mm, výška 18,5 mm 19 Ø 74,5 Kroužek pro svrchní montáž - šikmý: DL chrom Ø 70,5 mm, výška 32 mm DL ALU Ø 70,5 mm, výška 32 mm DL nerez Ø 70,5 mm, výška 32 mm 12 Ø 74,

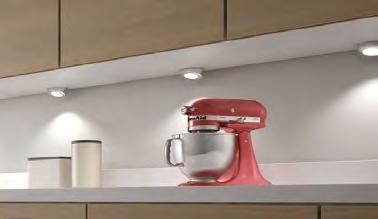

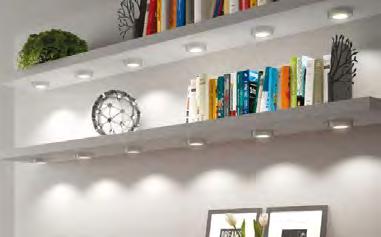

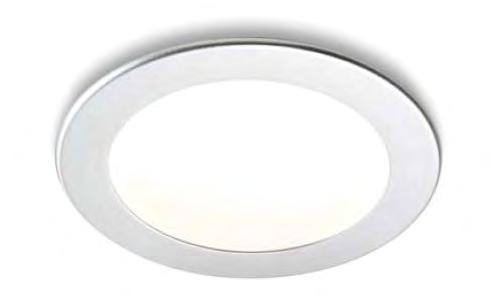

13 LED SVÍTIDLA BODOVÁ LED svítidlo SMALLY XS Bodové LED svítidlo 12 V Rozměry: Ø 64 mm, výška 1,2 mm Montáž: zapuštěná, průměr vrtání mm, hloubka 12,0 mm Příkon: 12 V DC / 3 W Napájecí kabel: 1950 mm s polarizovaným konektorem pro 12 V DC Barevné provedení: bílá, ALU, nerez, nikl mat. Zdroj světla: plochá LED Barva světla: 4300 K Světelný tok: 130 lm/ W Napájení: 12 V DC - je zapotřebí napájení Ø ,2 Ø 64 Označení Provedení Příkon Barva světla Světelný tok DL N bílá 3 W 4300 K 390 lm DL N ALU 3 W 4300 K 390 lm DL N nikl mat 3 W 4300 K 390 lm DL N nerez 3 W 4300 K 390 lm Příslušenství ke svítidlu SMALLY XS: DL napájení 12 V DC pro 1 až 4 svítidla výkon 15 W DL napájení 12 V DC pro 5 až 9 svítidel výkon 30 W DL kabel prodluž. mezi napájení a svítidlo délka 2 m 12

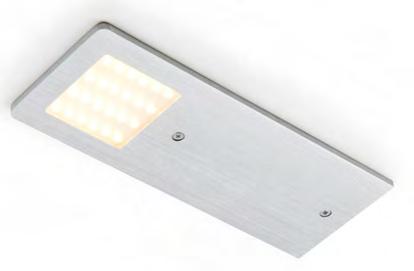

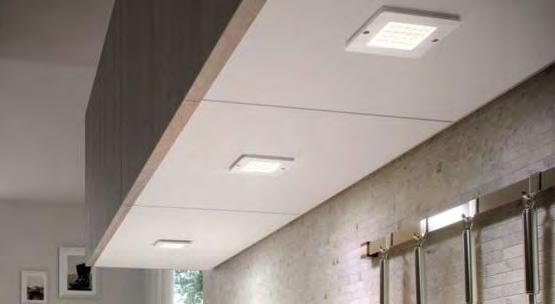

14 LED SVÍTIDLA BODOVÁ LED svítidlo POLAR a POLAR XS Bodové LED svítidlo 24 V Rozměry: 190 x 70 x 4 mm nebo 76 x 76 x 4 mm Montáž: na plochu vruty Příkon: 24 V DC / 5 W Napájecí kabel: 2000 mm s polarizovaným konektorem pro 24 V DC Barevné provedení: ALU Zdroj světla: LED diody Barva světla: 3100 nebo 4000 K Světelný tok: 80 lm / W Napájení: 24 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla Světelný tok DL N 190 x 70 5 W 3100 K 375 lm DL N 190 x 70 5 W 4000 K 400 lm DL B 76 x 76 5 W 3100 K 375 lm DL N 76 x 76 5 W 4000 K 400 lm Příslušenství ke svítidlům POLAR a POLAR XS: DL napájení 24 V DC pro 1 až 3 svítidla výkon 15 W DL napájení 24 V DC pro 4 až 6 svítidel výkon 30 W 13

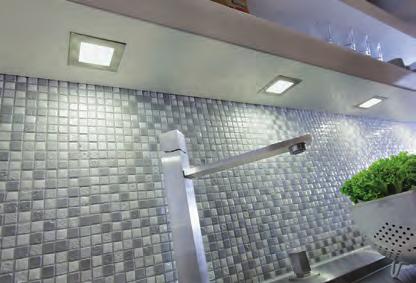

15 LED SVÍTIDLA BODOVÁ LED svítidlo LD NV Bodové svítidlo s plochou LED diodou 500 ma Rozměry: 85 x 85 mm, výška nad plochu 1,7 mm Rozměry svítící plochy: 50 x 50 mm Montáž: zapuštěná; průměr vrtání 78 mm, hloubka 13 mm Příkon: 3,0 W Napájecí proud: 500 ma Barevné provedení: nerez Napájecí kabel: 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K (165 lm), 4000 K (210 lm) Napájení: proudové 500 ma - je zapotřebí napájení A++ CRI 85 SDK varianta svítidla s pružinami Ø 78 Ø ,7 85 Ø ,7 85 max. 20 Označení Provedení Příkon Barva světla Světelný tok nerez 3 W 3000 K 165 lm nerez 3 W 4000 K 210 lm nerez 3 W 3000 K 165 lm - s pružinami do SDK nerez 3 W 4000 K 210 lm - s pružinami do SDK Příslušenství k LD NV: napájení 500 ma pro 1 až 5 svítidel výkon 18 W napájení 500 ma pro 6 až 7 svítidel výkon 22 W napájení se stmíváním pro 1 až 7 svítidel výkon 22 W 14

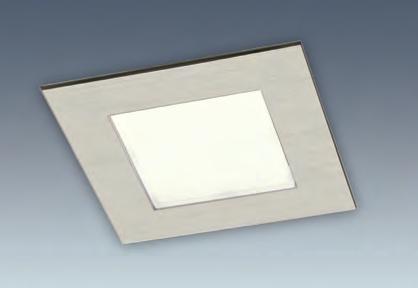

16 LED SVÍTIDLA BODOVÁ LED svítidlo LD 8004 Q - 58 NV Bodové vestavné svítidlo s plochou čtvercovou LED diodou. 350 ma Rozměry: 64 x 64 mm, výška nad plochu 1,5 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 12,5 mm Příkon: 2,0 W Napájecí proud: 350 ma Barevné provedení: ALU nebo nikl mat Napájecí kabel: 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K (110 lm) nebo 4000 K (140 lm); Napájení: proudové 350 ma - je zapotřebí napájení A++ CRI 85 Ø 58 12,5 1,5 64 Ø 7 Označení Provedení Příkon Barva světla Světelný tok ALU 2 W 3000 K 110 lm nikl mat 2 W 3000 K 110 lm ALU 2 W 4000 K 140 lm nikl mat 2 W 4000 K 140 lm Příslušenství k LD 8004 Q-58 NV: napájení 350 ma pro 1 až 6 svítidel výkon 15 W napájení 350 ma pro 6 až 7 svítidel výkon 18 W napájení se stmíváním pro 1 až 7 svítidel, nikl mat výkon 15 W napájení se stmíváním pro 1 až 7 svítidel, ALU výkon 15 W 15

17 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 5000 montáž na plochu 230 V napájení přímo ze sítě Rozměry: Ø 100 mm, v: 25 mm Příkon: 230 V / 6 W, 50 / 60 Hz Napájecí kabel: délky 2000 mm s mini konektorem D 8 - Ø 8 mm Barevné provedení: bílá, chrom lesk, ALU, nikl mat Označení Provedení Příkon bílá 6 W chrom lesk 6 W nikl mat 6 W ALU 6 W GX53 - LED A+ CRI 85 Příslušenství k LD 5000 montáž na plochu: napájecí kabel pro 1 svítidlo délka 2000 mm napájecí kabel pro 2-6 svítidel délka 2000 mm LED světelný zdroj 3000 K světelný tok 240 lm LED světelný zdroj 4000 K světelný tok 260 lm LED světelný zdroj 6400 K světelný tok 270 lm SDK 25 Montáž do sádrokartonu montážní základna do SDK Ø 78 mm Ø 100 Bodové svítidlo LD 5000 polozapuštěná montáž - hrana světelného zdroje krytá 230 V napájení přímo ze sítě Rozměry: Ø 100 mm, v: 13 mm Vestavné rozměry: Ø 78 mm, h: 12,5 mm Příkon: 230 V / 6 W, 50 / 60 Hz Napájecí kabel: délky 2000 mm s mini konektorem D 8 - Ø 8 mm Barevné provedení: bílá, chrom lesk, ALU, nikl mat Označení Provedení Příkon bílá 6 W chrom lesk 6 W nikl mat 6 W ALU 6 W GX53 - LED A+ CRI 85 SDK Příslušenství k LD 5000 polozapuštěná montáž: napájecí kabel pro 1 svítidlo délka 2000 mm napájecí kabel pro 2-6 svítidel délka 2000 mm LED světelný zdroj 3000 K světelný tok 240 lm LED světelný zdroj 4000 K světelný tok 260 lm LED světelný zdroj 6400 K světelný tok 270 lm Montáž do sádrokartonu Ø 8 13 Ø 78 Ø , montážní základna do SDK Ø 78 mm 16

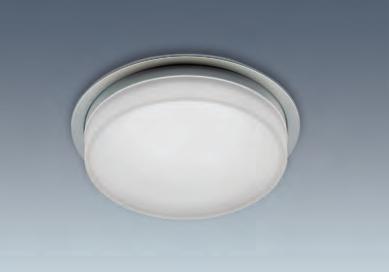

18 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 5000 polozapuštěná montáž - hrana světelného zdroje nekrytá 230 V napájení přímo ze sítě Rozměry: Ø 100 mm, v: 12 mm Vestavné rozměry: Ø 78 mm, h: 12,5 mm Příkon: 230 V / 6 W, 50 / 60 Hz Napájecí kabel: délky 2000 mm s mini konektorem D 8 - Ø 8 mm Barevné provedení: bílá, chrom lesk, ALU, nikl mat Označení Provedení Příkon bílá 6 W chrom lesk 6 W nikl mat 6 W GX53 - LED A+ CRI ALU 6 W SDK Příslušenství K LD 5000 polozapuštěná montáž: napájecí kabel pro 1 svítidlo délka 2000 mm napájecí kabel pro 2-6 svítidel délka 2000 mm LED světelný zdroj 3000 K světelný tok 240 lm 12, LED světelný zdroj 4000 K světelný tok 260 lm LED světelný zdroj 6400 K světelný tok 270 lm Montáž do sádrokartonu Ø 8 12 Ø 78 Ø montážní základna do SDK Ø 78 mm Bodové svítidlo LD 5000 zapuštěná montáž 230 V napájení přímo ze sítě Rozměry: Ø 85 mm, v: 1 mm Vestavné rozměry: Ø 78 mm, h: 24 mm Příkon: 230 V / 6 W, 50 / 60 Hz Napájecí kabel: délky 2000 mm s mini konektorem D 8 - Ø 8 mm Barevné provedení: bílá, chrom lesk, ALU, nikl mat Označení Provedení Příkon bílá 6 W chrom lesk 6 W nikl mat 6 W ALU 6 W GX53 - LED A+ CRI 85 Příslušenství k LD 5000 zapuštěná montáž: SDK napájecí kabel pro 1 svítidlo délka 2000 mm napájecí kabel pro 2-6 svítidel délka 2000 mm LED světelný zdroj 3000 K světelný tok 240 lm LED světelný zdroj 4000 K světelný tok 260 lm Ø LED světelný zdroj 6400 K světelný tok 270 lm Montáž do sádrokartonu 3 Ø 78 Ø montážní základna do SDK Ø 78 mm 17

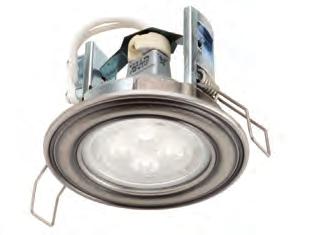

19 LED SVÍTIDLA BODOVÁ LED svítidlo PASSEPARTOUT Rustikální bodové svítidlo 12 V Rozměry: průměr mm, výška nad plochu 3,0 mm Montáž: zapuštěná; průměr vrtání 68 mm, hloubka 12 mm Příkon: 12 V DC / 3,4 W Barevné provedení: bronz antik nebo starocín Napájecí kabel: 2000 mm s polarizovaným konektorem pro 12 V DC Barva světla: 3000 K Napájení: napájení 12 V DC - je zapotřebí napájení SDK Ø ,5 Ø varianta svítidla do sádrokartonu Ø 68 max Označení Provedení Příkon Barva světla Světelný tok DL B bronz antik 3,4 W 3000 K 210 lm DL B starocín 3,4 W 3000 K 210 lm DL B bronz antik do SDK 5,5 W 3000 K 290 lm DL B starocín do SDK 5,5 W 3000 K 290 lm Příslušenství ke svítidlu PASSEPARTOUT: DL napájení 12 V DC pro 1 svítidlo výkon 6 W napájení 12 V DC pro 1 až 4 svítidla výkon 15 W napájení 12 V DC pro 1 až 8 svítidel výkon 30 W DL prodlužovací kabel délka 1000 mm DL prodlužovací kabel délka 2000 mm 18

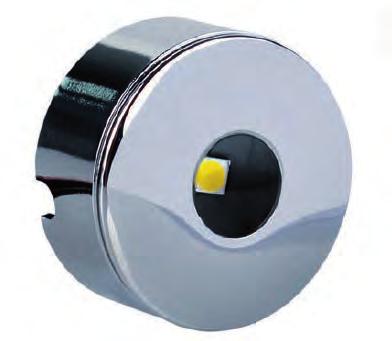

20 LED SVÍTIDLA BODOVÁ LED svítidlo PRIMUS Dekorativní (imageové) bodové svítidlo 12 V Rozměry: průměr 30 mm Montáž: - zapuštěná; průměr vrtání 25 mm, hloubka 9,5 mm - na plochu: 18 x 30 mm Příkon: 12 V DC / 0,25-3,0 W Napájecí kabel: 2000 mm s mini konektorem Barva světla: 3000 K, 4000 K nebo 6400 K Napájení: napájení 12 V DC - je zapotřebí napájení Ø 25 Ø 30 9, Ø 13 Označení Provedení Příkon Barva světla Primus ALU 0,25-3 W 3000 K, 4000 K, 6400 K LED svítidlo EYE LED Dekorativní (imageové) bodové svítidlo naklápěcí 12 V Rozměry: průměr 33 mm, celková výška 24 mm Montáž: - zapuštěná; průměr vrtání 30 mm, hloubka 12 mm Příkon: 12 V DC / 1,2 W Napájecí kabel: 2000 mm s mini konektorem Barva světla: 6400 K Napájení: napájení 12 V DC - je zapotřebí napájení 24 otočná hlava 30 Ø 33 Označení Provedení Příkon Barva světla EYE LED ALU 1,2 W 6400 K Příslušenství ke svítidlům PRIMUS a EYE LED napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W 19

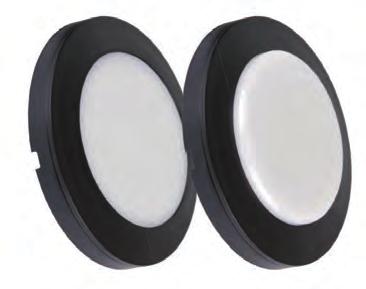

21 LED SVÍTIDLA BODOVÁ LED svítidlo ORBIT Bodové svítidlo 12 V Rozměry: průměr 58 mm, výška nad plochu 6 mm Montáž: na plochu Příkon: 12 V DC / 1,5-1,8 W Napájecí kabel: 2000 mm s mini konektorem Barva světla: 3000 K, 4000 K, 6400 K nebo RGB Napájení: napájení 12 V DC - je zapotřebí napájení Ø 58 6 Označení Provedení Příkon Barva světla ORBIT-OP ALU, stínidlo opál 1,5-1,8 W 3000 K, 4000 K, 6400 K ORBIT-TR ALU, stínidlo transparent 1,5-1,8 W 3000 K, 4000 K, 6400 K LED svítidlo ORBIT SLIM Bodové svítidlo 12 V Rozměry: průměr 63 mm Montáž: na plochu nebo zapuštěná, průměr vrtání 58 mm Příkon: 12 V DC / 1,5-1,8 W Napájecí kabel: 2000 mm s mini konektorem Barva světla: 3000 K, 4000 K nebo 6400 K Napájení: napájení 12 V DC - je zapotřebí napájení 40 Ø 63 Ø 58 Ø Ø ±0,2 Označení Provedení Příkon Barva světla Orbit Slim černá 1,5-1,8 W 3000 K, 4000 K, 6400 K Příslušenství ke svítidlům ORBIT a ORBIT SLIM napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W 20

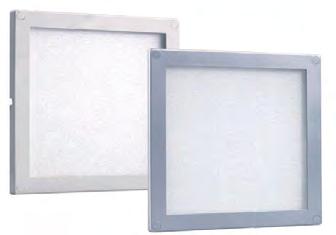

22 LED SVÍTIDLA BODOVÁ LED svítidlo SQUARE XL Bodové svítidlo 12 V Rozměry: 55 x 55 mm Montáž: na plochu Příkon: 12 V DC / 1,8-2,8 W Napájecí kabel: 2000 mm s mini konektorem Barva světla: 3000 K, 4000 K nebo 6400 K Napájení: napájení 12 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla SQUARE XL - OP ALU, stínidlo opál 1,8-2,8 W 3000 K, 4000 K, 6400 K SQUARE XL - TR ALU, stínidlo transparent 1,8-2,8 W 3000 K, 4000 K, 6400 K LED svítidlo FOTON Bodové svítidlo 12 V Rozměry: 100 x 100 mm x 5 mm Montáž: na plochu Příkon: 12 V DC / 3,0 W Napájecí kabel: 2000 mm s mini konektorem Barva světla: 3000 K, 4000 K, 6400 K Napájení: napájení 12 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla Foton ALU 3,0 W 3000 K, 4000 K, 6400 K Příslušenství ke svítidlům SQUARE XL a FOTON napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W 21

23 LED SVÍTIDLA BODOVÁ LED svítidlo BASE Dekorativní (imageové) bodové svítidlo 12 V Rozměry: 74 x 74 mm Montáž: zapuštěná; průměr vrtání 68 mm, hloubka 12 mm Příkon: 12 V DC / 0,4 W Barevné provedení: bílá (na vyžádání chrom) Napájecí kabel: 2500 mm s mini konektorem Barva světla: 5000 K Napájení: napájení 12 V DC - je zapotřebí napájení Ø 68 Označení Provedení Příkon Barva světla bílá 0,4 W 5000 K Příslušenství ke svítidlu BASE napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W 22

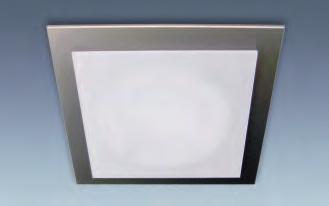

24 LED SVÍTIDLA STROPNÍ LED svítidlo LD 8016 Q a LD 8016 R Bodové vestavné svítidlo stmívatelné s plochou čtvercovou COB LED 230 V napájení přímo ze sítě Rozměry: 100 x 100 mm nebo Ø 105 mm;výška nad plochu 5 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 25 mm Příkon: 8,0 W Barevné provedení: bílá nebo nerez Zdroj světla: plochá COB LED Barva světla: 3000 K nebo 4000 K (140 lm) Napájení: přímo ze sítě V CRI A+ SDK 85 Ø 58 Ø Ø 80 Ø Označení Provedení Příkon Barva světla Světelný tok Čtvercové - bílá 8 W 3000 K 440 lm Čtvercové - nerez 8 W 3000 K 440 lm Čtvercové - bílá 8 W 4000 K 560 lm Čtvercové - nerez 8 W 4000 K 560 lm Kruhové - bílá 8 W 3000 K 440 lm Kruhové - nerez 8 W 3000 K 440 lm Kruhové - bílá 8 W 4000 K 560 lm Kruhové - nerez 8 W 4000 K 560 lm Příslušenství k LD 8016 Q: napájecí kabel pro jedno svítidlo délka 2 m napájecí kabel pro 2 až 6 svítidel délka 2 m 23

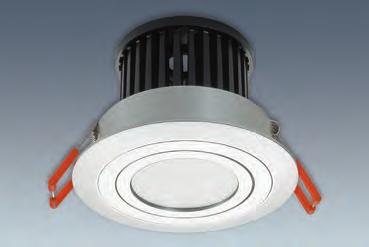

25 LED SVÍTIDLA STROPNÍ LED svítidlo LD 8006 NV Bodové vestavné naklápěcí svítidlo - do sádrokartonu 700 ma Rozměry: Ø 93 mm, výška nad plochu 3,5 mm Montáž: zapuštěná; průměr vrtání 75 mm, hloubka 61 mm Příkon: 9,0 W Napájecí proud: 700 ma Barevné provedení: ALU nebo nerez Napájecí kabel: 150 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K (495 lm) nebo 4000 K (630 lm) Napájení: proudové 700 ma - je zapotřebí napájení CRI A+ SDK ,5 min.5 Ø 78 Ø 93 max.20 Označení Provedení Příkon Barva světla Světelný tok ALU 9 W 3000 K 495 lm nerez 9 W 3000 K 495 lm ALU 9 W 4000 K 630 lm nerez 9 W 4000 K 630 lm Příslušenství k LD 8006 NV: napájení 700 ma pro 1 svítidlo výkon 15 W napájení 700 ma výkon 36 W napájení 700 ma výkon 50 W napájení se stmíváním, nikl mat výkon 25 W napájení se stmíváním, ALU výkon 25 W napájení se stmíváním výkon 22 W 24

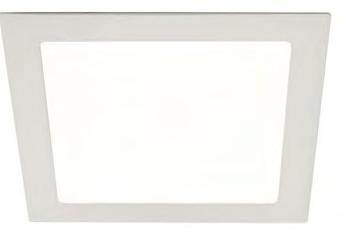

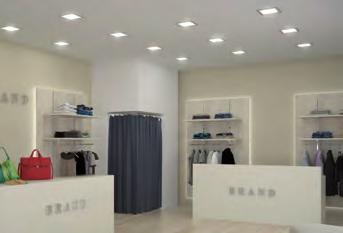

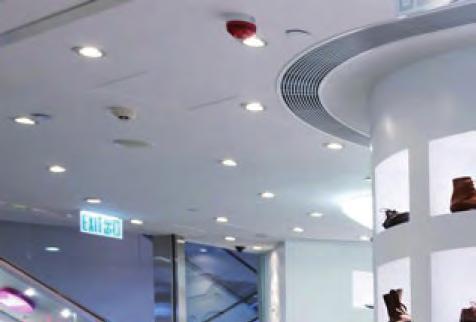

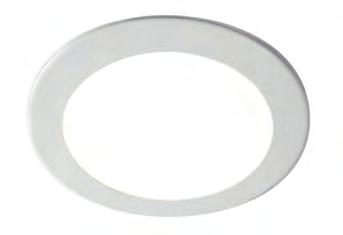

26 LED SVÍTIDLA STROPNÍ LED svítidlo PALLADIO Stropní zapuštěné LED svítidlo čtvercové 230 V napájení přímo ze sítě Rozměry: 115 x 115, 180 x 180 nebo 220 x 220 mm, výška nad plochu 1,5 mm Montáž: zapuštěná; hloubka zapuštění 22 mm; max tloušťka materiálu 14 mm Příkon: 8, 14 nebo 16 W / 230 V Barevné provedení: bílá Barva světla: 3000 K Napájení: přímo ze sítě V; součástí svítidla je napájení SDK 115 / 180 / ,5 115 / 180 / 220 2,5 Označení Provedení Příkon Otvor pro zapuštění Světelný tok DL B Palladio XS 115 x 115mm 8,0 W 100 x 100 mm 370 lm DL B Palladio 180 x 180 mm 14,0 W 165 x 165 mm 945 lm DL B Palladio XL 220 x 220 mm 16,0 W 205 x 205 mm 1200 lm LED svítidlo PLANA Stropní zapuštěné LED svítidlo kruhové 230 V napájení přímo ze sítě Rozměry: Ø 115, 180 nebo 240 mm, výška nad plochu 1,5 mm Montáž: zapuštěná; hloubka zapuštění 22 mm; max tloušťka materiálu 18 mm Příkon: 8, 12 nebo 20 W / 230 V Barevné provedení: bílá Barva světla: 3000 K Napájení: přímo ze sítě V; součástí svítidla je napájení SDK 2,5 19,5 Ø 115 / 180 / 240 Označení Provedení Příkon Otvor pro zapuštění Světelný tok DL B Plana XS Ø 115 mm 8,0 W Ø 100 mm 350 lm DL B Plana Ø 180 mm 12,0 W Ø 165 mm 750 lm DL B Plana XL Ø 240 mm 20,0 W Ø 220 mm 1500 lm 25

27 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 A SMD Lištové LED svítidlo bez vypínače. Montáž na plochu 24 V Rozměry: profil: 13 x 40 mm, délka od 320 do 2920 mm Montáž: na plochu nebo do rohu Příkon: 24 V DC / W (podle délky svítidla) Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED segment Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení A++ CRI 85 délka svítidla Označení Příkon Délka svítidla LD 8003 A SMD 400 4,07 W 320 mm LD 8003 A SMD 450 4,88 W 370 mm LD 8003 A SMD 600 7,32 W 520 mm LD 8003 A SMD ,57 W 720 mm LD 8003 A SMD ,20 W 820 mm LD 8003 A SMD ,07 W 1120 mm LD 8003 A SMD ,94 W 1420 mm LD 8003 A SMD ,07 W 1920 mm LD 8003 A SMD ,57 W 2320 mm LD 8003 A SMD ,35 W 2920 mm LD 8003 A SMD 99 16,25 W / m do 3000 mm 27, , LD 8003 A SMD 99 MIX 14,4 W / m do 3000 mm Příslušenství k LD 8003 A SMD: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W Systém MIX viz str 80 26

28 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 AS SMD Lištové LED svítidlo s tlačítkovým vypínačem. Montáž na plochu. 24 V Rozměry: profil: 13 x 40 mm, délka od 340 do 1420 mm Montáž: na plochu nebo do rohu Příkon: 24 V DC / W podle délky svítidla Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED segment Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení A++ CRI 85 délka svítidla 18 mm vypínač 13 27, ,7 Označení Příkon Délka svítidla LD 8003 AS SMD 400 3,30 W 320 mm LD 8003 AS SMD 450 4,07 W 370 mm LD 8003 AS SMD 600 6,50 W 520 mm LD 8003 AS SMD 800 9,80 W 720 mm LD 8003 AS SMD ,40 W 820 mm LD 8003 AS SMD ,30 W 1120 mm LD 8003 AS SMD ,13 W 1420 mm LD 8003 AS SMD 99 16,25 W/ m do 1500 mm Příslušenství k LD 8003 AS SMD: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W 27

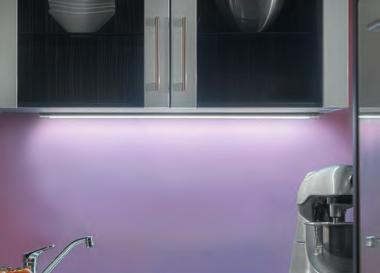

29 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 ASE SMD Lištové LED svítidlo s bezdotykovým vypínačem. Montáž na plochu 24 V Rozměry: profil: 13 x 40 mm, délka od 320 do 2920 mm Montáž: na plochu nebo do rohu Příkon: 24 V DC / W (podle délky svítidla) Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED segment Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení A++ CRI 85 délka svítidla 13 27, ,7 Označení Příkon Délka svítidla LD 8003 ASE SMD 400 3,80 W 320 mm LD 8003 ASE SMD 450 4,75 W 370 mm LD 8003 ASE SMD 600 7,50 W 520 mm LD 8003 ASE SMD ,30 W 720 mm LD 8003 ASE SMD ,20 W 820 mm LD 8003 ASE SMD ,80 W 1120 mm LD 8003 ASE SMD ,40 W 1420 mm LD 8003 ASE SMD ,80 W 1920 mm LD 8003 ASE SMD ,30 W 2320 mm LD 8003 ASE SMD ,50 W 2920 mm LD 8003 ASE SMD 99 16,25 W / m do 3000 mm Příslušenství k LD 8003 ASE SMD: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W 28

30 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 EL SMD Lištové LED svítidlo bez vypínače. Montáž zapuštěná. 24 V Rozměry: vnější šířka 28,6 mm, délka od 320 do 2920 mm Montáž: zapuštěná, profil drážky: 20 x 12,5 mm Příkon: 24 V DC / W podle délky svítidla Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED segment Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení A++ CRI 85 délka svítidla boční nebo přední připojení kabelu délka drážky + 0,5 mm Ø 8 Označení Příkon Délka svítidla LD 8003 EL SMD 400 4,07 W 320 mm LD 8003 EL SMD 450 4,88 W 370 mm LD 8003 EL SMD 600 7,32 W 520 mm LD 8003 EL SMD ,57 W 720 mm LD 8003 EL SMD ,20 W 820 mm LD 8003 EL SMD ,07 W 1120 mm LD 8003 EL SMD ,76 W 1420 mm LD 8003 EL SMD ,07 W 1920 mm LD 8003 EL SMD ,57 W 2320 mm LD 8003 EL SMD ,32 W 2920 mm LD 8003 EL SMD 99 16,25 W / m do 3000 mm ,2 0 28,6 12,5+ 0,5 0 3,9 LD 8003 EL SMD 99 MIX 14,4 W / m do 3000 mm Příslušenství k LD 8003 EL SMD: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W Systém MIX viz str 80 29

31 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 ELS SMD Lištové LED svítidlo s tlačítkovým vypínačem. Montáž zapuštěná. 24 V Rozměry: vnější šířka 28,6 mm, délka od 320 do 1420 mm Montáž: zapuštěná, profil drážky: 20 x 12,5 mm Příkon: 24 V DC / W podle délky svítidla Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED pásek Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení A++ CRI 85 délka svítidla ,2 0 boční nebo přední připojení kabelu Ø 8 délka drážky + 0,5 mm 28,6 12,5+ 0,5 0 3,9 Označení Příkon Délka svítidla LD 8003 ELS SMD 400 3,30 W 320 mm LD 8003 ELS SMD 450 4,07 W 370 mm LD 8003 ELS SMD 600 6,50 W 520 mm LD 8003 ELS SMD 800 9,80 W 720 mm LD 8003 ELS SMD ,40 W 820 mm LD 8003 ELS SMD ,30 W 1120 mm LD 8003 ELS SMD ,13 W 1420 mm LD 8003 ELS SMD 99 16,25 W / m do 1500 mm Příslušenství k LD 8003 ELS SMD: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W 30

32 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 ELSE SMD Lištové LED svítidlo s bezdotykovým vypínačem. Montáž zapuštěná 24 V Rozměry: vnější šířka 28,6 mm, délka od 320 do 2920 mm Montáž: zapuštěná, profil drážky: 20 x 12,5 mm Příkon: 24 V DC / W podle délky svítidla Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED pásek Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení A++ CRI 85 délka svítidla boční nebo přední připojení kabelu délka drážky + 0,5 mm ,2 0 Ø 8 12,5+ 0,5 0 Označení Příkon Délka svítidla LD 8003 ELSE SMD 400 3,80 W 320 mm LD 8003 ELSE SMD 450 4,75 W 370 mm LD 8003 ELSE SMD 600 7,30 W 520 mm LD 8003 ELSE SMD ,30 W 720 mm LD 8003 ELSE SMD ,20 W 820 mm LD 8003 ELSE SMD ,80 W 1120 mm LD 8003 ELSE SMD ,40 W 1420 mm LD 8003 ELSE SMD ,80 W 1920 mm LD 8003 ELSE SMD ,30 W 2320 mm LD 8003 ELSE SMD ,50 W 2920 mm LD 8003 ELSE SMD 99 16,25 W / m do 3000 mm 28,6 3,9 Příslušenství k LD 8003 ELSE SMD: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W 31

33 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 AS NV Lištové LED svítidlo s plochou LED COB diodou. Montáž na plochu. S vypínačem 700 ma Rozměry: profil: 13 x 40 mm, d: 340, 600, 860 nebo 1120 mm Montáž: na plochu nebo do rohu Příkon: podle délky svítidla Napájecí proud: 700 ma Barevné provedení: ALU Napájecí kabel: 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K, 4000 K Napájení: proudové 700 ma - je zapotřebí napájení A++ CRI 85 délka svítidla 18 vypínač 27, ,7 40 Označení Příkon Délka svítidla Barva světla Světelný tok W 340 mm 3000 K 495 lm W 340 mm 4000 K 630 lm W 600 mm 3000 K 990 lm W 600 mm 4000 K 1260 lm W 860 mm 3000 K 1485 lm W 860 mm 4000 K 1890 lm W 1102 mm 3000 K 1980 lm W 1102 mm 4000 K 2520 lm Příslušenství k LD 8003 AS NV napájení 700 ma výkon 18 W napájení 700 ma výkon 36 W napájení 700 ma výkon 50 W napájení se stmíváním, nikl mat výkon 25 W napájení se stmíváním, ALU výkon 25 W montážní prvek pro rohovou montáž montážní patka průběžná pro dlouhé délky 32

34 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 A NV Lištové LED svítidlo s plochou LED COB diodou. Montáž na plochu. Bez vypínače 700 ma Rozměry: profil: 13 x 40 mm, d: 322, 582, 842 nebo 1102 mm Montáž: na plochu nebo do rohu Příkon: podle délky svítidla Napájecí proud: 700 ma Barevné provedení: ALU Napájecí kabel: 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K, 4000 K Napájení: proudové 700 ma - je zapotřebí napájení A++ CRI 85 délka svítidla 27, ,7 40 Označení Příkon Délka svítidla Barva světla Světelný tok W 322 mm 3000 K 495 lm W 322 mm 4000 K 630 lm W 582 mm 3000 K 990 lm W 582 mm 4000 K 1260 lm W 842 mm 3000 K 1485 lm W 842 mm 4000 K 1890 lm W 1102 mm 3000 K 1980 lm W 1102 mm 4000 K 2520 lm Příslušenství k LD 8003 A NV: napájení 700 ma výkon 18 W napájení 700 ma výkon 36 W napájení 700 ma výkon 50 W napájení se stmíváním, nikl mat výkon 25 W napájení se stmíváním, ALU výkon 25 W montážní prvek pro rohovou montáž montážní patka průběžná pro dlouhé délky 33

35 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 EL NV Lištové LED svítidlo s plochou LED COB diodou. Montáž zapuštěná. Bez vypínače 700 ma Rozměry: vnější šířka 28,6 mm, d: 322, 582, 842 nebo 1102 mm Montáž: zapuštěná, profil drážky: 20 x 12,5 mm, délka drážky: 298, 558, 818 nebo 1078 mm Příkon: podle délky svítidla Napájecí proud: 700 ma Barevné provedení: ALU Napájecí kabel: 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED Barva světla: 3000 K, 4000 K Napájení: proudové 700 ma - je zapotřebí napájení A++ CRI ,2 0 LED modul 260 mm délka svítidla 28,6 12,5+ 0,5 0 boční nebo přední připojení kabelu Ø 8 délka drážky + 0,5 mm Označení Příkon Délka svítidla Barva světla Světelný tok W 322 mm 3000 K 495 lm W 322 mm 4000 K 630 lm W 582 mm 3000 K 990 lm W 582 mm 4000 K 1260 lm W 842 mm 3000 K 1485 lm W 842 mm 4000 K 1890 lm W 1102 mm 3000 K 1980 lm W 1102 mm 4000 K 2520 lm Příslušenství k LD 8003 EL NV: napájení 700 ma výkon 18 W napájení 700 ma výkon 36 W napájení 700 ma výkon 50 W napájení se stmíváním, nikl mat výkon 25 W napájení se stmíváním, ALU výkon 25 W 34

36 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8101 Lištové LED svítidlo v AL profilu 24 V Rozměry: profil: 16 x 16 mm; délka: 450, 500, 600, 800, 900, 1000, 1200,1500 mm nebo až do 3600 mm Montáž: na plochu Příkon: 24 V DC / W podle délky svítidla Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED pásek Barva světla: 3000 K / 4000 K Napájení: 24 V DC - je zapotřebí napájení CRI délka svítidla 16 1,2 Označení Příkon Délka svítidla Barva světla / 21 5,8 W 450 mm 3000 K / 4000 K / 22 6,5 W 500 mm 3000 K / 4000 K / 23 7,9 W 600 mm 3000 K / 4000 K / 24 10,8 W 800 mm 3000 K / 4000 K / 25 12,2 W 900 mm 3000 K / 4000 K / 26 13,7 W 1000 mm 3000 K / 4000 K / 27 16,6 W 1200 mm 3000 K / 4000 K / 28 20,9 W 1500 mm 3000 K / 4000 K LD ,4 W / m do 3600 mm 3000 K / 4000 K LD 8101 MIX 14,4 W / m do 3000 mm Příslušenství k LD 8101: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W Systém MIX viz str 80 35

37 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 K Lištové LED svítidlo zapuštěné v AL lomeném profilu 24 V Rozměry: profil: 16 x 35 mm, délky 562 až 1462 mm Montáž: zapuštěná; profil drážky: 36 x 16 mm Příkon: 24 V DC / W podle délky svítidla Barevné provedení: ALU Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED pásek Barva světla: 3000 K, 3500 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení CRI 85 6 délka svítidla 6 koncovka koncovka délka drážky ± 0,2 mm 35 Označení Příkon Délka svítidla Barva světla LD 8003 K W 562 mm 3000 K / 4000 K LD 8003 K W 862 mm 3000 K / 4000 K LD 8003 K W 962 mm 3000 K / 4000 K LD 8003 K W 1162 mm 3000 K / 4000 K LD 8003 K W 1462 mm 3000 K / 4000 K LD 8003 K 99 14,4 W / m do 1500 mm 3000 K / 4000 K ,5 LD 8003 K 99 MIX 14,4 W / m do 1500 mm Příslušenství k LD 8003 K: napájení 24 V DC výkon 15 W napájení 24 V DC výkon 20 W napájení 24 V DC výkon 30 W napájení 24 V DC výkon 50 W napájení 24 V DC výkon 60 W napájení 24 V DC výkon 75 W Systém MIX viz str 80 36

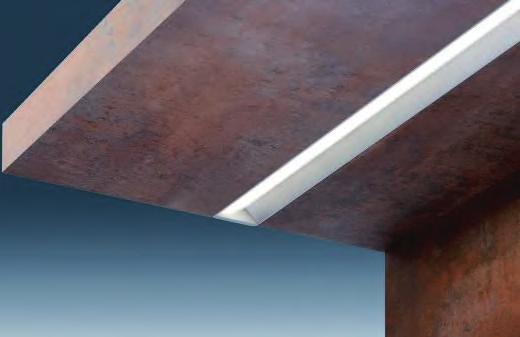

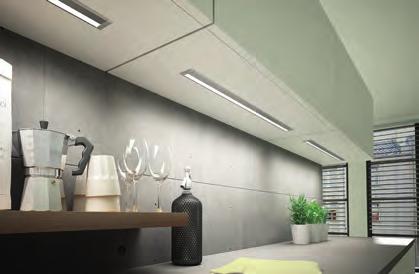

38 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8010 A HV Lištové LED svítidlo v Al profilu s integrovaným napájením. Montáž na plochu. 230 V napájení přímo ze sítě Rozměry: profil: 38 x 17 mm, d: 422, 523, 827 nebo 927 mm Montáž: na plochu Příkon: podle délky svítidla Barevné provedení: ALU Zdroj světla: plochá LED Barva světla: 3000 K, 4000 K Napájení: integrované - svítidlo se zapojí přímo do sítě A++ CRI 85 délka svítidla Označení Délka svítidla Příkon Barva světla Světelný tok mm 7,2 W 3000 K 480 lm mm 7,2 W 4000 K 510 lm mm 9,5 W 3000 K 600 lm mm 9,5 W 4000 K 637 lm mm 14,5 W 3000 K 960 lm mm 14,5 W 4000 K 1020 lm mm 16,0 W 3000 K 1080 lm mm 16,0 W 4000 K 1147 lm Příslušenství k LD 8010 A HV: napájecí kabel pro jedno svítidlo délka 2 m napájecí kabel pro 2 až 6 svítidel délka 2 m vypínačový modul LD 8010 AS propojovací konektor 37

39 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8010 EF HV Lištové LED svítidlo v Al profilu s integrovaným napájením. Montáž zapuštěná 230 V napájení přímo ze sítě Rozměry: profil: 16 x 42 mm, d: 334, 343, 535, 839 nebo 939 mm Montáž: zapuštěná, profil drážky: 49 x 13 mm; výška nad plochu jen 2,0 mm Příkon: podle délky svítidla Barevné provedení: ALU Zdroj světla: plochá LED Barva světla: 3000 K, 4000 K Napájení: integrované - svítidlo se zapojí přímo do sítě A++ CRI , , ,5 délka drážky Ø 8 4 9,5 14,5 Označení Délka svítidla Příkon Barva světla Světelný tok mm 5,6 W 3000 K 360 lm mm 5,6 W 4000 K 382 lm mm 7,5 W 3000 K 480 lm mm 7,5 W 4000 K 510 lm mm 9,4 W 3000 K 600 lm mm 9,4 W 4000 K 637 lm mm 15,0 W 3000 K 960 lm mm 15,0 W 4000 K 1020 lm mm 16,9 W 3000 K 1080 lm mm 16,9 W 4000 K 1147 lm Příslušenství k LD 8010 EF HV: napájecí kabel pro jedno svítidlo délka 2 m napájecí kabel pro 2 až 6 svítidel délka 2 m 38

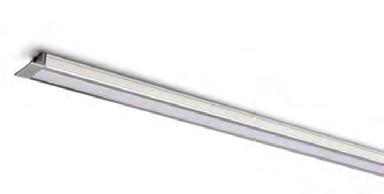

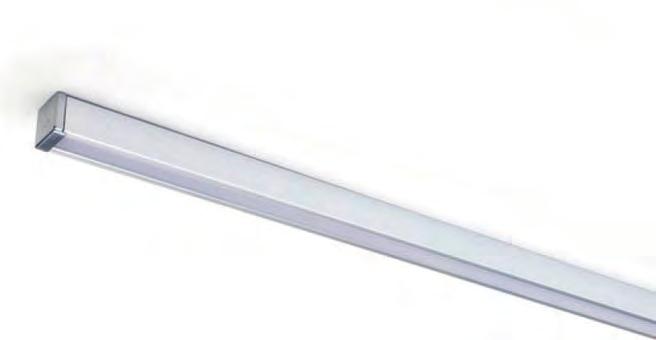

40 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo DIVA Lištové svítidlo v AL profilu. Montáž zapuštěná. Hlavní osvětlení pracovní plochy 12 V Rozměry: profil drážky: 12 x 14,5 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 1 14,5 11 délka 19 Označení Provedení Příkon Barva světla Světelný tok DIVA bez vypínače 9,6 W / m 4000 K 900 lm / m DIVA SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m DIVA MIX volitelná bílá 14,4 W / m Lištové svítidlo TWIG Lištové svítidlo v AL profilu. Montáž na plochu. Hlavní osvětlení pracovní plochy 12 V Rozměry: profil: 15 x 18 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení délka Označení Provedení Příkon Barva světla Světelný tok TWIG bez vypínače 9,6 W / m 4000 K 900 lm / m TWIG SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m TWIG MIX volitelná bílá 14,4 W / m Příslušenství ke svítidlům DIVA a TWIG: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W Systém MIX viz str 80 39

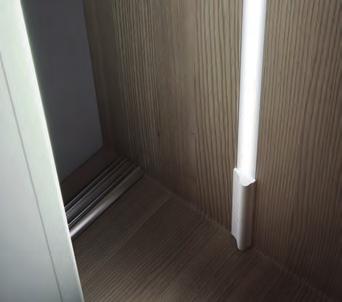

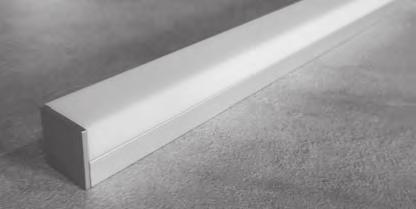

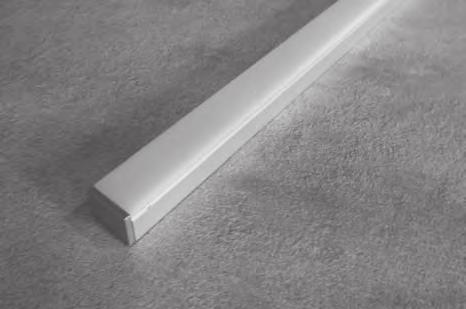

41 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo TWIG XO Lištové svítidlo v AL profilu. Montáž na plochu. Hlavní osvětlení pracovní plochy 12 V Rozměry: profil drážky: 20 x 22 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení délka Označení Provedení Příkon Barva světla Světelný tok TWIG XO bez vypínače 9,6 W / m 4000 K 900 lm / m TWIG XO SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m TWIG XO MIX volitelná bílá 14,4 W / m Lištové svítidlo TWIG XA Lištové svítidlo v AL profilu. Montáž na plochu. Hlavní osvětlení pracovní plochy 12 V Rozměry: profil: 15 x 11 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení délka Označení Provedení Příkon Barva světla Světelný tok TWIG XA bez vypínače 9,6 W / m 4000 K 900 lm / m TWIG XA SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m TWIG XA MIX volitelná bílá 14,4 W / m Příslušenství ke svítidlům TWIG XO a TWIG XA: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W Systém MIX viz str 80 40

42 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo APEX Lištové svítidlo v plastovém profilu. Hlavní osvětlení pracovní plochy / dekorační osvětlení. 12 V Svítidlo lze použít jako samostatné nebo vložit do AL profilu LAB nebo MISS Rozměry: profil: 10,5 x 10 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s konektorem Micro 24 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 10 10,5 9 délka Al profil LAB, LAB HI a MISS Hliníkové profily pro vložení liniového svítidla APEX Profily LAB a LAB HI zabraňují oslňování díky speciálné tvarovanému profilu Rozměry: profil: viz. technické výkresy, délka do 3000 mm LAB LAB HI MISS 12, , délka délka 12 délka Označení Provedení Příkon Barva světla Světelný tok APEX bez vypínače 9,6 W / m 4000 K 900 lm / m LAB bez vypínače 9,6 W / m 4000 K 900 lm / m LAB HI bez vypínače 9,6 W / m 4000 K 900 lm / m MISS bez vypínače 9,6 W / m 4000 K 900 lm / m Příslušenství ke svítidlu APEX / LAB / MISS: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 41

43 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo STRING Lištové svítidlo v plastovém profilu na AL chladiči. Montáž zapuštěná 12 V Rozměry: profil drážky: 11 x 12 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 12 0,8 8 Označení Provedení Příkon Barva světla Světelný tok STRING bez vypínače 9,6 W / m 4000 K 900 lm / m STRING DEK dekorativní osvětlení 4,8 W / m 4000 K 330 lm / m Lištové svítidlo LED QI.1 Lištové svítidlo v AL profilu. Montáž na plochu. 12 V Rozměry: profil: 26 x 9 mm, délka od 320 do 1720 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 26 13,2 9 Označení Provedení Příkon Barva světla Světelný tok QI.1 bez vypínače 9,6 W / m 4000 K 900 lm / m QI.1 SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m Příslušenství ke svítidlům STRING a QI.1: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 42

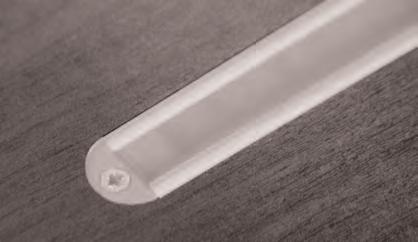

44 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo QI.4 Lištové svítidlo v AL profilu. Montáž do rohu. 12 V Rozměry: profil drážky 19 x 19 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Barevné provedení: ALU nebo černá Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 19 11, Označení Provedení Příkon Barva světla Světelný tok QI.4 bez vypínače 9,6 W / m 4000 K 900 lm / m QI.4 SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m QI.4 DEK dekorativní osvětlení 4,8 W / m 4000 K 330 lm / m Lištové svítidlo LED AL 05 Lištové svítidlo v AL profilu. Montáž zapuštěná. 12 V Rozměry: profil drážky 15 x 15 mm, délka od 320 do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla Světelný tok AL05 bez vypínače 9,6 W / m 4000 K 900 lm / m AL05 SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m AL05 DEK dekorativní osvětlení 4,8 W /m 4000 K 330 lm / m Příslušenství ke svítidlům QI.4 a AL05: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 43

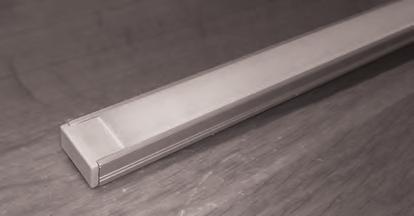

45 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo HLT Lištové svítidlo v Al profilu. Montáž na plochu 12 V Rozměry: profil: 7 x 14 mm, délka do 2000 mm Montáž: na plochu pomocí 3M pásky Příkon: 12 V DC / W (podle délky svítidla) Barevné provedení: ALU, černá nebo bílá Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 14 7 Označení Provedení Příkon Barva světla Světelný tok HLT bez vypínače 9,6 W / m 4000 K 900 lm / m HLT SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m HLT DEK dekorativní osvětlení 4,8 W / m 4000 K 330 lm / m Lištové svítidlo PMMA Lištové svítidlo. Montáž na plochu. Dekorativní osvětlení, bez vypínače 12 V Rozměry: profil: 15 x 15 mm, délka do 3000 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla Světelný tok PMMA dekorativní osvětlení 4,8 W / m 4000 K 330 lm / m Příslušenství ke svítidlům LUMENA a PMMA napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 44

46 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8021 Lištové svítidlo. Montáž na plochu. 230 V napájení přímo ze sítě Rozměry: profil: 25,4 x 38 mm, délka od 285 do 1446 mm Montáž: na plochu Příkon: 230 V / W (podle délky svítidla) Zdroj světla: SMD LED Barva světla: 2700, 3000 K, 4000 K, 6500 K Napájení: integrované - svítidlo se zapojí přímo do sítě A++ CRI montážní klip 22,8 25,4 Označení Délka svítidla Příkon Barva světla Světelný tok mm 4 W 4000 K 280 lm mm 7 W 4000 K 490 lm mm 9 W 4000 K 630 lm mm 13 W 4000 K 910 lm mm 15 W 4000 K 1050 lm mm 18 W 4000 K 1260 lm mm 20 W 4000 K 1400 lm mm 22 W 4000 K 1540 lm Příslušenství k LD napájecí kabel pro 1 svítidlo délka 3000 mm napájecí kabel pro 1-6 svítidel délka 3000 mm propojovací konektor 45

47 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8108 Lištové svítidlo v AL profilu 24 V Rozměry: profil:18,4 x 13 mm, délka 562 až 3000 mm Montáž: zapuštěná Příkon: 24 V DC / W (podle délky svítidla) Barevné provedení: ALU nebo černá Napájecí kabel: 1000 mm s mini konektorem D8 Zdroj světla: LED SMD pásek Barva světla: 3000 K, 4000 K Napájení: 24 V DC - je zapotřebí napájení CRI 90 délka 13 18,4 Označení Délka svítidla Příkon Barva světla CRI LD 8108/ mm 9 W 3000 K / 4000 K 85 LD 8108/ mm 14 W 3000 K / 4000 K 85 LD 8108/ mm 16 W 3000 K / 4000 K 85 LD 8108/ mm 19 W 3000 K / 4000 K 85 LD 8108/ mm 24 W 3000 K / 4000 K 85 LD 8108/ mm 11 W 3000 K / 4000 K 90 LD 8108/ mm 17 W 3000 K / 4000 K 90 LD 8108/ mm 19 W 3000 K / 4000 K 90 LD 8108/ mm 23 W 3000 K / 4000 K 90 LD 8108/ mm 28 W 3000 K / 4000 K 90 LD do 3000 mm 14,4 W / m 3000 K / 4000 K 90 LD 8108 MIX do 3000 mm 14,4 W / m Příslušenství k LD 8101: napájení 24 V DC výkon 50 W napájení 24 V DC výkon 75 W Systém MIX viz str 80 46

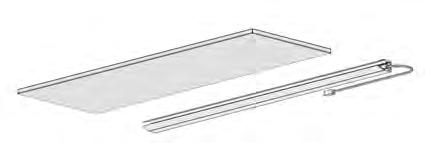

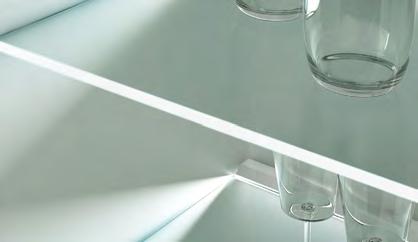

48 LED SVÍTIDLA LIŠTOVÁ Profil TOUCAN Plastový profil pro skleněné police - tloušťka skla 6-8 mm Bez vypínače 12 V Rozměry: profil: 14 x 23 mm Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem Zdroj světla: LED pásek Barva světla: 4000 K Napájení: 12 V DC - je zapotřebí napájení Pozn.: profil není nosný! 14 min 6 mm max 8 mm 23 Označení Provedení Příkon Barva světla Světelný tok TOUCAN dekorativní osvětlení 4,8 W / m 4000 K 330 lm / m Příslušenství ke svítidlu TOUCAN: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 47

49 LED SVÍTIDLA LIŠTOVÁ Úchytkové LED svítidlo SUJ Svítí na pracovní plochu - čiré stínidlo 12 V Rozměry: profil: 37 x 19,4 mm, délka do 3000 mm Montáž: do korpusu (mezi boky skříňky) Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 37 3,6 3 19, Označení Provedení Příkon Barva světla Světelný tok SUJ bez vypínače 9,6 W / m 4000 K 900 lm / m SUJ SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m SUJ SE MASTER s bezdotykovým vypínačem - příprava pro ovládání dalších podřízených svítidel SLAVE 9,6 W / m 4000 K 900 lm / m SUJ SE SLAVE bez vypínače - podřízené svítidlu MASTER 9,6 W / m 4000 K 900 lm / m Úchytkové LED svítidlo SUO Svítí oboustranně: na pracovní plochu - čiré stínidlo, dovnitř skříňky - stínidlo opál 12 V Rozměry: profil: 37 x 19,4 mm, délka do 3000 mm Montáž: do korpusu (mezi boky skříňky) Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: SMD LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 3, , Označení Provedení Příkon Barva světla Světelný tok SUO bez vypínače 14,4 W / m 4000 K 900 lm / m / 450 lm / m SUO SE s bezdotykovým vypínačem 14,4 W / m 4000 K 900 lm / m / 450 lm / m SUO SE MASTER s bezdotykovým vypínačem - příprava pro ovládání dalších podřízených svítidel SLAVE 14,4 W / m 4000 K 900 lm / m / 450 lm / m SUO SE SLAVE bez vypínače - podřízené svítidlu MASTER 14,4 W / m 4000 K 900 lm / m / 450 lm / m Příslušenství k SUJ a SUO: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 48

50 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 2005 A Lištové svítidlo v AL profilu. Montáž na plochu 12 V Rozměry: profil: 12 x 14,5 mm, délka do 3000 mm Montáž: na plochu Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s mini konektorem Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení 20 46,5 Označení Provedení Příkon Barva světla Světelný tok LD 2005 A bez vypínače 9,6 W / m 4000 K 900 lm / m LD 2005 A SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m Lištové svítidlo LD 2005 U Lištové svítidlo v AL profilu. Montáž na plochu 12 V Rozměry: profil: 32 x 30 mm, délka do 3000 mm Montáž: na plochu Příkon: 12 V DC / W (podle délky svítidla) Barevné provedení: ALU Napájecí kabel: 2000 mm s mini konektorem Zdroj světla: LED pásek Barva světla: 4000 K (na vyžádání 3000 K nebo 6400 K) Napájení: 12 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla Světelný tok LD 2005 U bez vypínače 9,6 W / m 4000 K 900 lm / m LD 2005 U SE s bezdotykovým vypínačem 9,6 W / m 4000 K 900 lm / m Příslušenství k LD 2005 A a 2005 U: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 49

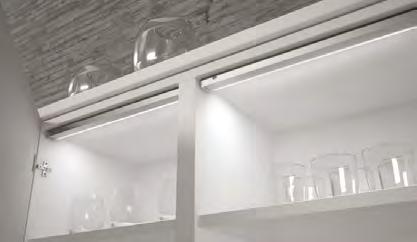

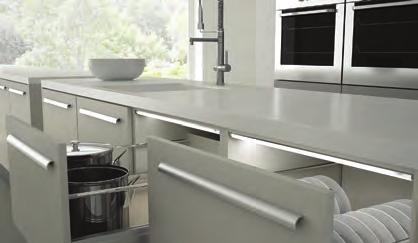

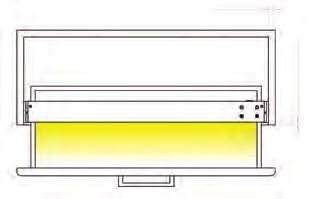

51 LED SVÍTIDLA LIŠTOVÁ LEAF US HE - LED Svítidlo v AL profilu s vestavným IR senzorem určené k nasvícení vnitřního prostoru skříněk. 24 V Rozměry: profil 36 x 18 mm, délky pro montáž do korpusu 450, 600, 900, 1200 mm Montáž: k přední hraně půdy skříňky, vruty do boků skříňky přes montážní patky Příkon: 24 V DC / W podle délky svítidla Provedení: s vestavným IR senzorem snímajícím polohu dveří. Svítidlo se zapne s otevřením dvířek Barva světla: K Napájení: 24 V DC - je zapotřebí napájení 36 16,18,19 délka 16,18,19 18 Označení Délka svítidla Příkon Barva světla Světelný tok DL N/HE 410 mm 4,32 W K 93 lm / W DL N/HE 560 mm 5,94 W K 93 lm / W DL N/HE 860 mm 9,18 W K 93 lm / W DL N/HE 1160 mm 12,42 W K 93 lm / W LEAF DR HE - LED Svítidlo v AL profilu s vestavným IR senzorem určené k nasvícení zásuvkových skříněk - neoslňuje, ideálně osvětluje vnitřní prostor vysunuté zásuvky 24 V Rozměry: profil 36 x 18 mm, délky pro montáž do korpusu 450, 600, 900, 1200 mm Montáž: k přední hraně půdy skříňky, vruty do boků skříňky přes montážní patky Příkon: 24 V DC / W podle délky svítidla Provedení: s vestavným IR senzorem snímajícím polohu dveří. Svítidlo se zapne při vysunutí zásuvky Barva světla: K Napájení: 24 V DC - je zapotřebí napájení 16,18,19 max. 10 mm min. 1 mm Označení Délka svítidla Příkon Barva světla Světelný tok DL N/HE 410 mm 3,24 W K 93 lm / W DL N/HE 560 mm 4,86 W K 93 lm / W DL N/HE 860 mm 8,10 W K 93 lm / W DL N/HE 1160 mm 11,34 W K 93 lm / W Příslušenství k LEAF US HE a LEAF DR HE: DL napájení 24 V DC výkon 15 W DL napájení 24 V DC výkon 30 W 50

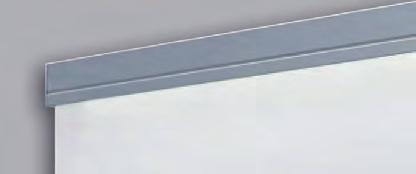

52 LED SVÍTIDLA LIŠTOVÁ Svítidlo pro prosvětlený panel LD 8092 a LD / 24 V Rozměry: profil 16 x 17mm ( bez předsazeného svítidla) nebo 41 x 18/9 mm (s předsazeným svítidlem) Délka: od 900 do 2400 mm Příkon: 12 / 24 V DC / W (podle délky svítidla) Barevné provedení: AL profil s plastovými koncovkami Napájecí kabel: 2000 mm s mini konektorem Barva světla: 3000K, 4000 K nebo 6400 K Napájení: 12 / 24 V DC - je zapotřebí napájení D8.4 A++ CRI 85 Pro stejnoměrné prosvětlení zadní skleněné desky je nutné použít speciální průhlednou desku s optickou mřížkou. LD tloušťka skla: 10 mm LD tloušťka skla: 10 mm Označení Využití Příkon Barva světla LD délka profil dážky 16 x 17 mm 10,9 W / m 4000 K LD délka profil dážky 41 x 18/9 mm 16,5 W / m 4000 K 51

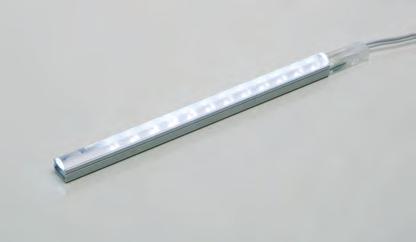

53 LED SVÍTIDLA LIŠTOVÁ - STAVEBNICE Vysoce výkonné LED pásky HE Stavebnicový systém LED pásků 12 V Rozměry: 9 x 9 mm, délka: 150 nebo 250 mm Příkon: 12 V DC / 0,9 W nebo 1,8 W Vybavení: konektory k napojení za sebe Zdroj světla: HE LED pásek Barva světla: 5000 K Napájení: 12 V DC - je zapotřebí napájení Označení Délka Příkon Barva světla LS mm 0,9 W 5000 K LS mm 1,8 W 5000 K Příslušenství k vysoce výkonným páskům HE: LS propojovací kabel mezi LED pásek a napájení délka 1000 mm LS propojovací kabel mezi LED pásek a napájení délka 2000 mm LS propojovací kabel mezi LED pásek a napájení délka 4000 mm LS propojovací kabel mezi LED pásky délka 30 mm LS propojovací kabel mezi LED pásky délka 300 mm LS propojovací kabel mezi LED pásky délka 1500 mm napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W napájení 12 V DC příkon 30 W 52

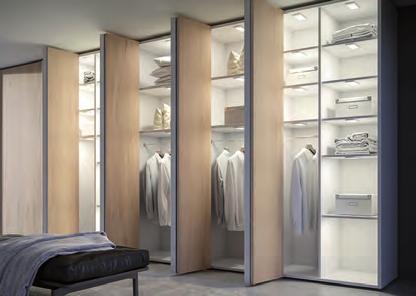

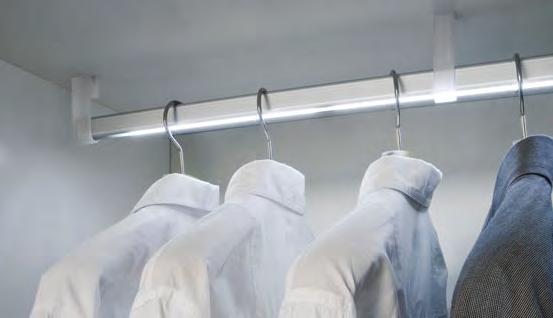

54 OSVĚTLENÍ ŠATNÍCH SKŘÍNÍ Lištové svítidlo - šatní tyč FREE LED B S externím senzorovým vypínačem, svítidlo rozsvěcuje při detekci pohybu. 12 V Rozměry: 15 x 22 mm, délka 540, 750, 870 nebo 1050 mm Možné zatížení police: podle délky kg Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 1000 mm Zdroj světla: LED Barva světla: 5000 K Napájení: 12 V DC - je zapotřebí napájení délka Označení Délka svítidla Příkon Barva světla LS BN 540 mm 5,5 W 5000 K LS BN 750 mm 7,8 W 5000 K LS BN 870 mm 9,3 W 5000 K LS BN 1050 mm 11,3 W 5000 K Lištové svítidlo QI.3 Se senzorovým vypínačem, svítidlo rozsvěcuje při detekci pohybu. 12 V Rozměry: profil: 12 x 14,5 mm, délka do 3000 mm Montáž: na plochu Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 2000 mm s kódovaným mini konektorem D8 Zdroj světla: LED pásek Barva světla: 4000 K Napájení: 12 V DC - je zapotřebí napájení 16 6,5 13,2 Označení Provedení Příkon Barva světla Světelný tok QI.3 integrovaný senzor 9,6 W / m 4000 K 900 lm / m Příslušenství ke svítidlu QI.3: napájení 12 V DC výkon 15 W napájení 12 V DC výkon 20 W napájení 12 V DC výkon 30 W napájení 12 V DC výkon 50 W napájení 12 V DC výkon 60 W napájení 12 V DC výkon 75 W 53

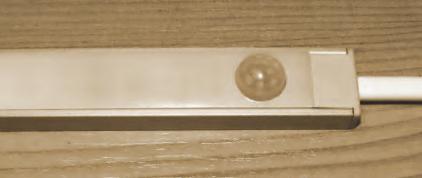

55 LED SVÍTIDLA LIŠTOVÁ Svítidlo K-PAD-IR Svítidlo s vestavným IR senzorem určené k nasvícení vnitřního prostoru skříněk. 24 V Rozměry: 8 x 76 x 180 mm Montáž: na plochu Příkon: 24 V DC / 5 W Napájecí kabel: 2000 mm s konektorem Micro24 Barva světla: 4000 K Napájení: 24 V DC - je zapotřebí napájení Označení Provedení Příkon Barva světla Světelný tok DL N ALU 5 W 4000 K 275 lm DL N nerez 5 W 4000 K 275 lm Příslušenství e svítidlu K-PAD-IR DL napájení 24 V DC výkon 15 W DL napájení 24 V DC výkon 30 W 54

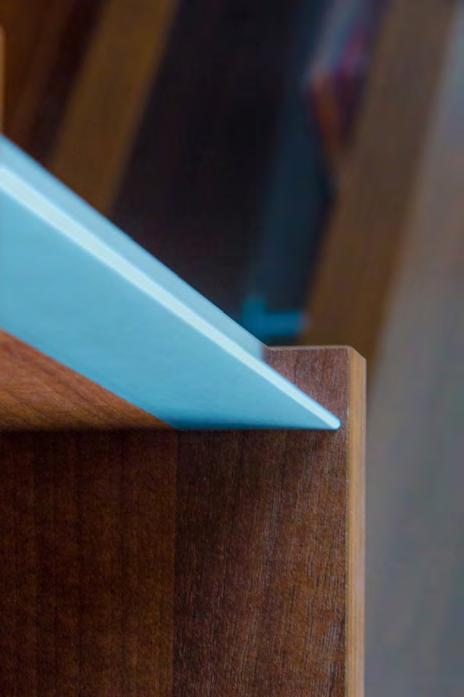

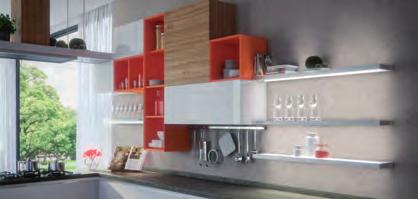

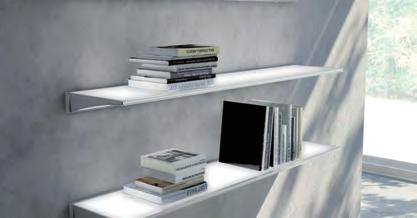

56 SVÍTÍCÍ POLICE Svítící police MONACO LED svítící police z tvrzeného skla v Al profilu s vestavěným zdrojem světla. 12 V Rozměry: šířka police: 180 mm, délka: 450, 600, 900 nebo 1200 mm Možné zatížení police: 0,2 kg na 100 mm délky Příkon: 12 V DC / W (podle délky svítidla) Napájecí kabel: 3000 mm, integrovaný vypínač (vpravo) Zdroj světla: LED Barva světla: 5000 K Napájení: 12 V DC - je zapotřebí napájení 2 1 P délka 32mm 180mm Označení Délka police Příkon Barva světla LS BC 450 mm 4,1 W 5000 K LS BC 600 mm 5,8 W 5000 K LS BC 900 mm 9,3 W 5000 K LS BC 1200 mm 12,8 W 5000 K Příslušenství ke svítícím policím MONACO: napájení 12 V DC výkon 15 W Svítící police ALA Svítící police z extra čirého skla s dotykovým stmívacím vypínačem Délka police: 450, 600, 900 nebo 1200 mm Příkon: 230 V / W (podle délky svítidla) Napájecí kabel: 2000 mm Zdroj světla: LED HE Barva světla: 4300 K Napájení: přímo ze sítě V 230 V napájení přímo ze sítě délka police Označení Délka police Příkon Barva světla Světelný tok DL N/HE 450 mm 8,10 W 4300 K 85 lm / W DL N/HE 600 mm 11,34 W 4300 K 85 lm / W DL N/HE 900 mm 17,82 W 4300 K 85 lm / W DL N/HE 1200 mm 24,30 W 4300 K 85 lm / W 55

57 SVÍTÍCÍ POLICE Svítící police SUSHI a SUSHI LED Svítící police z tvrzeného skla v profilu s vypínačem 230 V napájení přímo ze sítě Rozměry: 200 x 33 mm, délka: 450, 600, 900 nebo 1200 mm Možné zatížení police: podle délky kg Příkon: 230 V / W (podle délky svítidla) Napájecí kabel: 2000 mm, integrovaný vypínač (vpravo) Zdroj světla: zářivka nebo LED HE Barva světla: 4000 K Napájení: přímo ze sítě V 37,5 napájecí kabel 200 vypínač šířka police 33 SUSHI - zdroj světla: zářivka Označení Délka police Příkon Provedení Barva světla Světelný tok DL A 450 mm 8,0 W nerez 4000 K 380 lm DL A 600 mm 14,0 W nerez 4000 K 830 lm DL A 900 mm 21,0 W nerez 4000 K 1900 lm DL A 1200 mm 28,0 W nerez 4000 K 3200 lm SUSHI LED - zdroj světla: LED HE Označení Délka police Příkon Provedení Barva světla Světelný tok DL N/HE 450 mm 3,8 W ALU 4000 K 85 lm / W DL N/HE 600 mm 5,3 W ALU 4000 K 85 lm / W DL N/HE 900 mm 8,2 W ALU 4000 K 85 lm / W DL N/HE 1200 mm 11,0 W ALU 4000 K 85 lm / W DL AN/HE 450 mm 3,8 W nerez 4000 K 85 lm / W DL AN/HE 600 mm 5,3 W nerez 4000 K 85 lm / W DL AN/HE 900 mm 8,2 W nerez 4000 K 85 lm / W DL AN/HE 1200 mm 11,0 W nerez 4000 K 85 lm / W 56

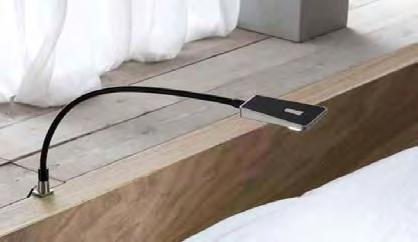

58 ČTECÍ LAMPIČKA Čtecí lampička AREA - LIGHT Čtecí lampička na pružném ramínku s LED zdrojem a napájením 230 V napájení přímo ze sítě Čtecí lampička má 3 stupně intenzity světla: 1. stupeň: zapnutí - slabá intenzita 2. stupeň - střední intenzita světla 3. stupeň - maximální intenzita světla další dotyk - vypnutí Rozměry: délka pružného ramínka 400 mm Montáž: na zadní čelo postele Příkon: 12 V DC / 1,4 W Příslušenství: napájení Provedení: anodizovaný hliník, barva bílá nebo černá, 1 ks nebo 2 ks lampičky + napájení Barva světla: 3000 K Napájení: přímo ze sítě V 14 90, ,1 39,5 Ø 8, , Označení Provedení Příkon Barva světla LS ks bílá 1,4 W 3000 K LS ks černá 1,4 W 3000 K LS ks bílá 2 x 1,4 W 3000 K LS ks černá 2 x 1,4 W 3000 K 57

59 ČTECÍ LAMPIČKA Čtecí lampička MODUS touch Čtecí lampička na pružném ramínku s LED zdrojem 12 V Rozměry: délka pružného ramínka 400 mm, průměr hlavy svítidla 60 mm Montáž: na zadní čelo postele Příkon: 12 V DC / 1,1 W Napájecí kabel: 1500 mm s mini konektorem Provedení: barva ALU Barva světla: 3000 K nebo 6400 K Napájení: 12 V DC - je zapotřebí napájení Ø Označení Provedení Příkon Barva světla Modus touch ALU 1,1 W 3000 K, 6400 K Čtecí lampička MODUS soft touch Čtecí lampička na pružném ramínku s LED zdrojem a USB vstupem 12 V Rozměry: délka pružného ramínka 450 mm, průměr hlavy svítidla 60 mm Montáž: na zadní čelo postele Příkon: 12 V DC / 2,1 W Napájecí kabel: 1500 mm s mini konektorem Provedení: barva černá, 1 x vstup USB 5 V / 2 A (pro ipad), 1x vstup USB 5 V / 1 A (pro mobilní telefon) Barva světla: 3000 K nebo 6400 K Napájení: 12 V DC - je zapotřebí napájení 21 USB 5V=2A Ø 58 Ø USB 5V=1A 450 Označení Provedení Příkon Barva světla Modus soft touch černá 2,1 W 3000 K, 6400 K Příslušenství ke svítidlům MODUS TOUCH a MODUS SOFT TOUCH napájení 12 V DC příkon 15 W napájení 12 V DC příkon 20 W 58

60 KOUPELNOVÁ SVÍTIDLA Koupelnové svítidlo AALTO Koupelnové svítidlo s vestavěným napájením - IP V napájení přímo ze sítě Rozměry: 180 x 40, délka 300, 500 nebo 800 mm Montáž: na plochu - nad koupelnové zrcadlo Příkon: 230 V / 5,0 W, 8,0 W nebo 13,0 W Příslušenství: napájení Provedení: chrom Barva světla: 4000 K Napájení: přímo ze sítě V 300 nebo 500 IP Označení Délka svítidla Příkon Barva světla DL N 300 mm 5,0 W 4000 K DL N 500 mm 8,0 W 4000 K DL N 800 mm 13,0 W 4000 K Koupelnové svítidlo STRATOS Koupelnové svítidlo s vestavěným napájením Svítidlo s nastavitelnou barvou světla 230 V napájení přímo ze sítě Rozměry: 56 x 38, délka 415, 590, 890 nebo 1190 mm Montáž: na plochu horizontálně nebo vertikálně na koupelnové zrcadlo Příkon: 230 V / 5,5, 12, 16 nebo 22 W Příslušenství: napájení Provedení: chrom Barva světla: nastavitelná: 3000 K K K Napájení: přímo ze sítě V 56 IP44 délka svítidla 38 Označení Délka svítidla Příkon Barva světla DL mm 5,5 W 3000 K K K DL mm 12,0 W 3000 K K K DL mm 16,0 W 3000 K K K DL mm 22,0 W 3000 K K K 59

61 KOUPELNOVÁ SVÍTIDLA Koupelnové svítidlo SABI Koupelnové svítidlo s vestavěným napájením - IP V napájení přímo ze sítě Rozměry: 100 x 25 mm, délka 300 nebo 600 mm Montáž: na plochu - nad koupelnové zrcadlo Příkon: 230 V / 5,0 nebo 8,0 W Příslušenství: napájení Provedení: chrom Barva světla: 4000 K Napájení: přímo ze sítě V 300 / mm Označení Délka svítidla Příkon Barva světla SABI S 300 mm 5,0 W 4000 K SABI M 600 mm 8,0 W 4000 K Koupelnové svítidlo KOBI Koupelnové svítidlo, IP V Rozměry: profil: viz obr., délka 600 mm Montáž: na plochu - na zadní lochu zrcadla pomocí 3M pásky Příkon: 24 Vdc/ 5,3 W Napájecí kabel: 2000 mm s polarizovaným konektorem pro 24 V DC Provedení: chrom lesk Barva světla: 4000 K Napájení: 24 V DC - je zapotřebí napájení délka 21 IP44 63 Označení Délka svítidla Příkon Barva světla ANP/HE 600 mm 5,3 W 4000 K Příslušenství ke svítidlu KOBI: DL napájení 24 V DC výkon 15 W DL napájení 24 V DC výkon 30 W 60

62 ZÁŘIVKOVÁ SVÍTIDLA Zářivkové svítidlo LD V napájení přímo ze sítě Rozměry: d: 366 nebo 578 mm, š: 78 mm, v: 10 mm Montáž: polozapuštěná - 10 mm nad plochu Příkon: 230 V / 8 W nebo 13 W Vybavení: integrovaný elektronický předřadník, vypínač Zdroj světla: zářivková trubice T 5, barva světla WW 830 (3000 K) nebo CW 840 (4000 K) Provedení: bílá, hnědá, antracit, stříbrná, ALU, nikl mat Napájení: přímo ze sítě V Upozornění: Svítidla je možné spojovat za sebe propojovacími kabely nebo konektory - pro propojení dvojice svítidel jsou zapotřebí 2 ks. Max. počet svítidel v řadě: 10 ks. T5 délka ,5+ 0, Ø 8 délka Označení Provedení Příkon Délka svítidla bílá 8,0 W 366 mm hnědá 8,0 W 366 mm antracit 8,0 W 366 mm stříbrná 8,0 W 366 mm ALU 8,0 W 366 mm nikl mat 8,0 W 366 mm bílá 13,0 W 578 mm hnědá 13,0 W 578 mm antracit 13,0 W 578 mm stříbrná 13,0 W 578 mm ALU 13,0 W 578 mm nikl mat 13,0 W 578 mm Příslušenství k LD 2000: napájecí kabel; konektor 90 - Euro koncovka napájecí kabel; konektor 90 - volné konce propojovací konektor prodlužovací kabel 300 mm prodlužovací kabel 600 mm 61

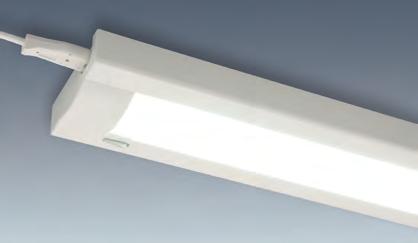

63 ZÁŘIVKOVÁ SVÍTIDLA Zářivkové svítidlo LD V napájení přímo ze sítě Rozměry: d: 350 nebo 550 mm, š: 78 mm, v: 10 mm Montáž: na plochu - 26 mm nad plochu Příkon: 230 V / 8 W a 13 W Vybavení: integrovaný elektronický předřadník, vypínač Zdroj světla: zářivková trubice T 5, barva světla WW 830 (3000 K) nebo CW 840 (4000 K) Provedení: bílá, hnědá, antracit, ALU, nikl mat Napájení: přímo ze sítě V Upozornění: Svítidla je možné spojovat za sebe propojovacími kabely nebo konektory - pro propojení dvojice svítidel jsou zapotřebí 2 ks. Max. počet svítidel v řadě: 10 ks. T délka Označení Provedení Příkon Délka svítidla bílá 8,0 W 350 mm hnědá 8,0 W 350 mm antracit 8,0 W 350 mm ALU 8,0 W 350 mm nikl mat 8,0 W 350 mm bílá 13,0 W 550 mm hnědá 13,0 W 550 mm antracit 13,0 W 550 mm ALU 13,0 W 550 mm nikl mat 13,0 W 550 mm Příslušenství LD 4000: napájecí kabel; konektor 90 - Euro koncovka napájecí kabel; konektor 90 - volné konce propojovací konektor prodlužovací kabel 300 mm prodlužovací kabel 600 mm 62

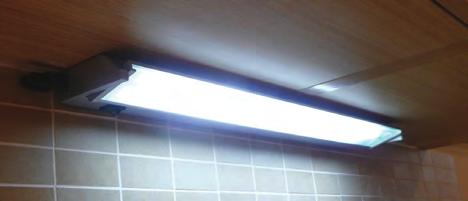

64 ZÁŘIVKOVÁ SVÍTIDLA Zářivkové svítidlo Lambada Výklopné svítidlo k montáži pod horní skříňky, napájení přímo ze sítě 230 V 230 V napájení přímo ze sítě Rozměry: d: 352, 577 nebo 912 mm, š: 84 mm, v: 28 mm Montáž: vruty na plochu Příkon: 230 V / 8 W, 13 W a 21 W Vybavení: integrovaný elektronický předřadník, napájecí kabel, vypínač Zdroj světla: zářivková trubice T 5, barva světla 2700 K Napájení: přímo ze sítě V T5 Označení Délka svítidla Příkon Barva světla LAMBADA 8W 352 mm 8,0 W 2700 K LAMBADA 13W 580 mm 13,0 W 2700 K LAMBADA 21W 910 mm 21,0 W 2700 K 63

65 DOPLŇKY - VYPÍNAČE Vypínače mechanické klasické - zapínání a vypínání svítidel Vypínač hlavní Max. proudové zatížení: 230 V / 2,5 A Montáž: na plochu nebo zapuštěná Délka kabelu: 2000 mm Koncovky: Euro Barva kolíbky: bílá nebo černá Označení Barva dekoračního kroužku Montáž bílá na plochu ALU na plochu nikl mat na plochu Ø bílá zapuštěná ALU zapuštěná nikl mat zapuštěná Vypínač s minikonektorem Max. proudové zatížení: 230 V / 2,5 A Montáž: zapuštěná Délka kabelu: 2000 mm Koncovky: mini Barva kolíbky: bílá nebo černá min. 14 Označení Barva dekoračního kroužku Montáž bílá zapuštěná chrom lesk zapuštěná ALU zapuštěná nikl mat zapuštěná bílá na plochu chrom lesk na plochu ALU na plochu nikl mat na plochu Ø 55 Ø 66 4,5 18 Ø 66 64

66 DOPLŇKY - VYPÍNAČE Vypínač mechanický vestavný Max. proudové zatížení: 230 V / 2,5 A Montáž: zapuštěná Vestavné rozměry: Ø 27 mm, hloubka 45 mm Délka kabelu: 1000 mm Koncovky: mini Barva: ALU nebo nerez Ø 27 +0,5 Označení Provedení Délka kabelu ALU 1000 mm nerez 1000 mm min Ø 29,5 Vypínače elektronické - vypínače do ALU profilu Vypínač bezdotykový - reagující na mávnutí ruky bezdotykový elektronický vypínač do ALU profilu Rozměry: 11 x 43 x 4 mm Prac. napětí: 12 / 24 V DC Max. proudové zatížení: 4 A / 12 V / 48 W nebo 4 A / 24 V / 96 W Označení Bezdotykový vypínač Provedení ALU Pohybový spínač - L4 MOVE Pohybový spínač 12 / 24 V do AL profilu Rozměry: 10 x 38 mm Montáž: do AL profilu Napájecí napětí: 5-28 V DC Max. proud: 7,5 A Výkon: 12 V / 0,04 W, 24 V / 0,08 W Dosah čidla: max. 3 m, úhel záběru 120 Označení L4 MOVE Provedení do Al profilu 65

67 DOPLŇKY - VYPÍNAČE Vypínače elektronické - vypínače externí Dotykový vypínač DL dotykový knoflíkový vypínač Rozměry řídící jednotky: 110 x 32 x 21 mm Rozměry dotykového prvku (knoflíku): průměr 12 nebo 25 mm, délka závitového trnu 10 nebo 14 mm Prac. napětí: V Max. proudové zatížení: 550 W Napájecí kabel: 1800 mm s Eurokoncovkou Výstupní kabel: 500 mm s Eurokoncovkou Příslušenství: kabel 2000 mm s očkem pro připojení dotykového prvku 1-10 Ø 3 Ø 12 Ø 7 Ø 25 Označení Barva knoflíku Průměr knoflíku DL Cr chrom 12 mm DL Ni nikl mat 25 mm Skrytý vypínač CS Switch Dotykový vypínač kondenzátorový Rozměry dotykového prvku: 50 x 50 x 5 mm Vstupní / výstupní napětí: 12 V DC / 12 V DC Max. proudové zatížení: 36 W výstup 12 V DC vstup 12 V DC LED Označení CS Switch Provedení funkce vypnutí / zapnutí 66

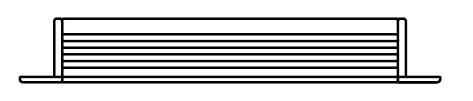

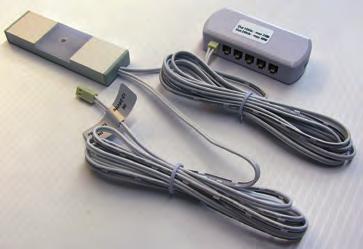

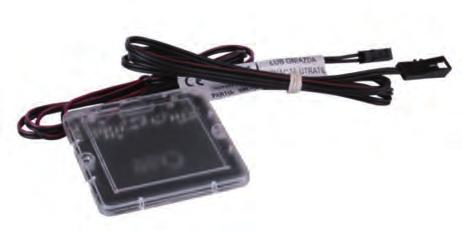

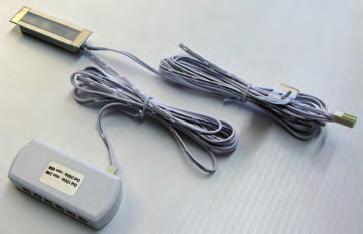

68 DOPLŇKY - VYPÍNAČE Dotykový vypínač - TLD V11 Rozměry: 88 x 10 x 25 mm Montáž: na plochu Vstupní / výstupní napětí: V Max. zatížení: 12 V DC / 30 W, 24 V DC / 60 W Vstupní kabel: 2000 mm s děličem pro připojení k trafu Výstupní kabel: 2000 mm s děličem pro připojení 11 svítidel Pozn.: Vypínač se připojí mezi svítidla a příslušné napájení. V případě připojení svítidel 24 V je zapotřebí doobjednat SET Micro24 DL Označení Provedení DL ALU DL A nerez Dotykový vypínač - TLD V12 Rozměry: 59 x 16 x 18 mm Montáž: na plochu Vstupní / výstupní napětí: V Max. zatížení: 12 V DC / 30 W, 24 V DC / 60 W Vstupní kabel: 2000 mm s děličem pro připojení k trafu Výstupní kabel: 2000 mm s děličem pro připojení 11 svítidel Pozn.: Vypínač se připojí mezi svítidla a příslušné napájení. V případě připojení svítidel 24 V je zapotřebí doobjednat SET Micro24 DL Označení DL Provedení ALU Dotykový vypínač - TLD V13 Rozměry: 68 x 11 x 19 mm Montáž: zapuštěná do drážky, vystupuje nad plochu 1 mm Vstupní / výstupní napětí: V Max. zatížení: 12 V DC / 30 W, 24 V DC / 60 W Vstupní kabel: 2000 mm s děličem pro připojení k trafu Výstupní kabel: 2000 mm s děličem pro připojení 11 svítidel Pozn.: Vypínač se připojí mezi svítidla a příslušné napájení. V případě připojení svítidel 24 V je zapotřebí doobjednat SET Micro24 DL , Označení DL Provedení ALU

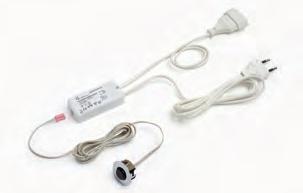

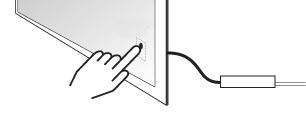

69 DOPLŇKY - VYPÍNAČE Skrytý vypínač Capsens Dotykový stmívací vypínač k zapuštění IP44 Rozměry dotykového prvku (knoflíku): průměr 50 mm, zapuštění: průměr 38 mm, hloubka 8 mm Vstupní / výstupní napětí: V AC Max. proudové zatížení: W 2 Ø 50 Příslušenství: polarizovaný konektor pro 12 V DC 10 8 Ø 38 Označení Barva knoflíku Materiál Max. hloubka DL černá dřevo 300 mm DL PL plexisklo 200 mm DL SK sklo 120 mm Dotykový vypínač - LED senzor IR jednotka snímá dotyk na zářící LED diodu, která funguje jako vypínač Rozměry řídící jednotky: 96 x 55 x 20 mm Max. proudové zatížení: 230 V/ 2,5 A, 160 W Vstupní kabel: 3000 mm s Eurokoncovkou Výstupní kabel: 500 mm s Eurokoncovkou nebo mini nebo 6 x mini Provedení: pro 1 senzor Označení Provedení IČ řídící jednotka, vstup volné konce, výstup dělič 6 x mini Bezdotykový vypínač SIMPLY Rozměry řídící jednotky: 78 x 35,5 x 18,5 mm Montáž: zapuštěná, vystupuje nad plochu 4 mm Vstup / výstup: V AC Max. zatížení: W Vstupní kabel: 2000 mm s Eurokoncovkou Výstupní kabel: 500 mm s Eurokoncovkou 2000 Ø13 Označení Provedení 4 11 DL černá, montáž zapuštěná Ø14 68

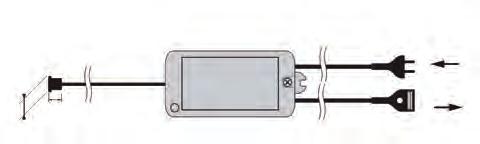

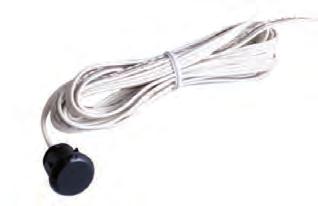

70 DOPLŇKY - VYPÍNAČE LED IR-K1 control set 230 V AC Rozměry řídící jednotky: 75 x 34 mm Vstup: 230 V AC Výstup: 230 V AC Max. zatížení: 500 W Dosah signálu: 0-35 mm Funkce: zapnutí/ vypnutí 2000 vstup 230 V AC Označení LED IR-K1 control set 230 Provedení pro připojení svítidel do 500 W Ø15 15 výstup 230 V AC Bezdotykový vypínač - ovládání mávnutím ruky IR jednotka ovládající osvětlení mávnutím ruky Rozměry řídící jednotky: 96 x 55 x 25 mm Max. proudové zatížení: 230 V / 2,5 A, 550 W Vstupní kabel: 3000 mm s Eurokoncovkou Výstupní kabel: 500 mm s Eurokoncovkou nebo mini Provedení: pro 3 senzory Označení Typ koncovky mm Euro mm mini Typy senzorů dle způsobu montáže: senzor - zapuštění do plochy, snímá kolmo k ploše senzor - nalepovací 69

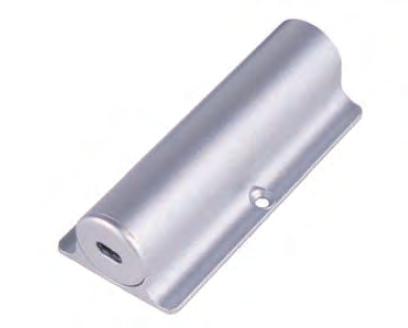

71 DOPLŇKY - VYPÍNAČE Bezdotykový vypínač IR Vypínač ovládající osvětlení mávnutím ruky nebo otevřením dveří Rozměry: průměr m, délka 62 mm Vstup / výstup: 12 nebo 24 V DC Zatížení: W Provedení: montáž vestavná nebo na plochu Vstupní kabel: 2000 mm Výstupní kabel: 2000 mm Pozn.: vypínač lze aplikovat dvěma způsoby: 1. vypínač bezdotykový ON/OFF 2. vypínač dveřní (zásuvkový) bezdotykový vypínač vypínač dveřní montáž vestavná Ø 16 montáž na plochu Ø Ø Ø14 Označení DL Provedení bílá Bezdotykový vypínač IR senzor switch Vypínač ovládající osvětlení mávnutím ruky Rozměry: průměr 28 mm, délka 63 mm Vstup / výstup: 12 / 24 V DC / 12/ 24 V DC Zatížení: max. 24 W / 48 W Provedení: montáž na plochu Vstupní kabel: 2000 mm s minikonektorem Výstupní kabel: 2000 mm s minikonektorem Dosah čidla: mm výstup - LED Označení IR senzor switch Provedení k montáži na plochu vstup 12 V DC 70

72 DOPLŇKY - VYPÍNAČE Automatické spínače - vypínače k automatickému rozsvícení - např. při otevření dveří skříňky nebo při detekci pohybu Bezdotykový vypínač - ovládání osvětlení zásuvky IR jednotka ovládající osvětlení zásuvky při otevření - bez pohybu svítí po dobu 30 min, pak se vypíná Rozměry řídící jednotky: 96 x 55 x 20 mm Max. proudové zatížení: 230 V / 2,5 A, 550 W Vstupní kabel: 3000 mm s Eurokoncovkou Výstupní kabel: 500 mm s Eurokoncovkou nebo mini Provedení: pro 3 senzory Označení Typ koncovky mm Euro mm mini Typy senzorů dle způsobu montáže: senzor nalepovací, snímá rovnoběžně s plochou senzor - montáž vrutem, snímá pod úhlem senzor - montáž vrutem, snímá z horní plochy senzor - zapuštění do plochy, snímá kolmo k ploše Vypínač mechanický dveřní Při otevření dveří sepne připojená svítidla, při jejich zavření svítidla vypne. Max. proudové zatížení: 230 V / 2,5 A Délka kabelu: 2000 mm Koncovka: mini kódovaná Označení Barva bílá

73 DOPLŇKY - VYPÍNAČE Pohybový spínač - PIR senzor Pohybový spínač 12 / 24 V Rozměry: 69 x 28 mm Vstup / výstup: 12 / 24 V / 12 / 24 V Výkon: 24 W/ 48 W Dosah čidla: 0-1,5 m Vstupní kabel: 2000 mm s minikonektorem Výstupní kabel: 2000 mm s minikonektorem výstup - LED Označení Provedení PIR senzor k montáži na plochu 69 vstup 12 V DC Pohybový spínač IFR V09 Rozměry řídící jednotky: 78 x 35,5 x 18,5 mm Montáž: zapuštěná Vstup / výstup: V Max. zatížení: 250 W Vstupní kabel: 2000 mm s Eurokoncovkou Výstupní kabel: 500 mm s Eurokoncovkou 5 13,5 Ø 20 Ø 24,5 18,5 35,5 78 Označení DL Provedení bílá 72

74 DOPLŇKY - VYPÍNAČE Pohybový vypínač IFR V12 Rozměry : 59 x 16 x 18 mm Montáž: na plochu Vstup / výstup: V Max. zatížení: 12 V DC / 24 W; 24 V DC / 48 W Vstupní kabel: 2000 mm s děličem pro připojení k trafu Výstupní kabel: 2000 mm s děličem pro připojení 11 svítidel Pozn.: Vypínač se připojí mezi svítidla a příslušné napájení. V případě připojení svítidel 24 V je zapotřebí doobjednat SET Micro24 DL Označení DL Provedení ALU Pohybový vypínač IFR V13 Rozměry : 68 x 11 x 19 mm Montáž: zapuštěná do drážky, vystupuje nad plochu 1 mm Vstup / výstup: V Max. zatížení: 12 V DC / 24 W; 24 V DC / 48 W Vstupní kabel: 2000 mm s děličem pro připojení k trafu Výstupní kabel: 2000 mm s děličem pro připojení 11 svítidel Pozn.: Vypínač se připojí mezi svítidla a příslušné napájení. V případě připojení svítidel 24 V je zapotřebí doobjednat SET Micro24 DL ,5 Označení Provedení DL ALU

75 DOPLŇKY - VYPÍNAČE Vypínačový set COMBO SENZOR Vypínačový set COMBO SENZOR V10 je ideálním řešením pro situaci, kdy potřebujete nebo chcete použít v nábytku více než jedno svítidlo. Je řešením pro šatny, zásuvkové sestavy apod. bez nutnosti použití tradičního mechanického tlakového dveřního vypínače. Při otevření nábytkových dvířek nebo zásuvek dojde k automatickému zapnutí svítidla a při zavření dvířek nebo zásuvky se svítidla vypnou. Rozměry řídící jednotky: 97 x 56 x 19 mm Montáž: na plochu Vstup / výstup: V DC Max. zatížení: 12 V DC / 30, 24 V DC / 60 W Vstupní kabel: 2000 mm s děličem s připojovacím konektorem Výstupní kabel: 3 ks kabelů délky 150 mm s konektorem pro připojení 3 ks svítidel (3 okruhů) Pozn.: Řídící jednotka se připojuje na sekundární výstup napájení pro LED svítidla - je tedy napájena napětím 12 V DC nebo 24 V DC; může spínat svítidla o příkonu max. 30 W (pro 12 V DC) nebo 60 W (pro 24 V DC). K řídící jednotce lze připojit konektorem RJ 11 1 až 3 optické senzory, které pracují v infračerveném spektru a snímají polohu dveří nebo zásuvky. Svítidla se zapnou v okamžiku detekce změny polohy dveří nebo zásuvky poloha, kdy nejsou snímače senzoru bezprostředně kryty a vypnou se s cca 5 ti sekundovým zpožděním v okamžiku, kdy senzor znovu detekuje původní polohu dveří Zavřeno a jeho snímače jsou opět kryty dvířky nebo zásuvkou. V případě, že ponecháme dvířka otevřená déle než 30 minut, senzor svítidlo automaticky vypne 18, A 17 Ø 10 K zařízení COMBO SENSOR mohou být použity následující typy senzorů: A - zapuštěná montáž: průměr vrtání 10 mm, hloubka 17 mm, snímání z čela B - montáž na plochu nalepovací: rozměry 18 x 10 x 6 mm snímá kolmo z plochy 6 x 10 mm C - montáž na plochu vrutem: rozměry 32 x 16 x 6,5 mm snímá z plochy 6,5 x 16 mm šikmo pod úhlem 20 D -montáž na plochu vrutem: rozměry 32 x 16 x 6,5 mm snímá z plochy 32 x 16 mm kolmo Ø B C ,5 Maximální proudové zatížení vypínače COMBO SENSOR je 2,5 A z toho plyne, že maximální příkon připojených svítidel při napětí 12 V DC může být 30 W, při napětí 24 V DC až 60 W. Zatížení nemusí být stejnoměrně rozloženo mezi jednotlivé okruhy. 13 Ø 3 Upozornění: Ujistěte se, že příkon připojených svítidel nepřesahuje povolené maximální zatížení 30 W resp. 60 W. Nepřipojujte zařízení k napájecím zdrojům které mají rozdílné výstupní napětí než 12 V DC nebo 24 V DC. Ujistěte se, že prostředí, do kterého budete zařízení instalovat, je vhodné (vlhkost, možnost rušení elektromagnetickou indukcí apod.). D 13 6 Ø

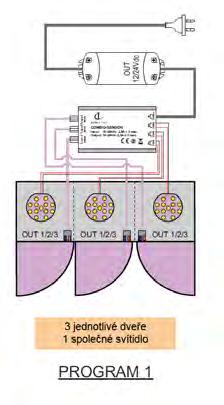

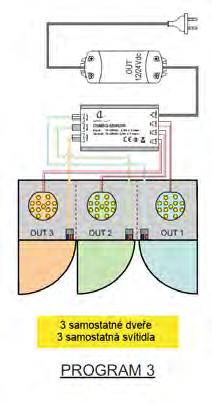

76 DOPLŇKY - VYPÍNAČE Programování zařízení: Zařízení umožňuje nastavení 3 rozdílných programů: PROGRAM 1: 3 senzory ovládají společně všechna připojená svítidla - po otevření kterýchkoliv dveří se zapnou všechna svítidla. Budou svítit i po otevření druhých a třetích dveří. Svítidla budou vypnuta až po uzavření všech dveří. PROGRAM 2: senzory dvě kombinace a) po otevření dveří č. 1 se sepne svítidlo č. 1; po otevření dveří 2 nebo 3 se sepnou svítidla 2 a 3. b) po uzavření dveří č. 1 se vypne svítidlo č. 1; svítidlo 2 a 3 se vypne po uzavření obou dveří 2 a 3. PROGRAM 3: 3 senzory 3 kombinace každý senzor ovládá jen jedno svítidlo Označení DL Provedení vstup pro 3 IČ senzory 75

77 DOPLŇKY - DÁLKOVÁ OVLÁDÁNÍ Dálkové tříkanálové ovládání svítidel Komfortní bezdrátové řízení svítidel. Zařízení se skládá z řídící jednotky, která je vstupním kabelem připojena na síť. Dále z ní vystupují 3 kabely pro 3 samostatné okruhy svítidel. Ty jsou ukončeny Euro zásuvkou - pro připojení jakéhokoliv svítidla nebo mini konektory pro připojení svítidel systému Elektra. Řídící jednotka je řízena radiovým vysílačem velmi kompaktních rozměrů. K jedné řídící jednotce může být připrogramováno více ovladačů. Také jeden ovladač může ovládat více řídících jednotek. V případě, že je v prostoru více řídících jednotek, lze nastavit ovladače tak, aby se vzájemně neovlivňovaly. 1 Rozměry: 67 x 31 x 6 mm Napájení: knoflíková baterie 3 V DC, typ CR3032 Max. zatížení: 230 V / 2,5 A 2 ŘJ 3 Označení Provedení černá dálkové ovládání 100m 30m Řídící jednotka - přijímač Rozměry: 155 x 45 x 16 mm Max. zatížení: 230 V / 2,5 A Vstupní kabel: 3000 mm s Eurokoncovkou Výstupní kabel: 3 x 400 mm s Eurokoncovkou nebo minikonektory Pozn.: Možnost připojit svítidla k jednotlivým větvím v součtu max. 575 W. Označení Provedení minikonektor Eurokoncovka Call me bezdrátový stmívací vypínač Rozměry řídící jednotky: 97 x 56 x 18,5 mm Rozměry spínače: Ø 36 mm, výška 14 mm Vstup / výstup: V DC Max. zatížení: W dálkové ovládání 150mm 150mm 14 výstup 12-24VDC vstup 12-24VDC ŘJ Ø mm Označení DL Provedení ALU 32,5 18,

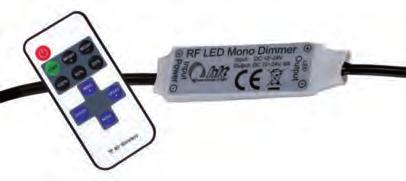

78 DOPLŇKY - DÁLKOVÁ OVLÁDÁNÍ LED RF control set mini Vstup: 12 / 24 V DC Výstup: 12 / 24 V DC Max. zatížení: 36 W / 72 W Dosah signálu: 0-5 m Funkce: zapnutí/ vypnutí Vstupní kabel: 100 mm s minikonektorem Výstupní kabel: 100 mm s minikonektorem výstup - LED vstup 12 / 24 V DC Označení LED RF control set mini Provedení pro 1-4 zóny LED RF control set mini RGB Vstup: 12 / 24 V DC Výstup: 12 / 24 V DC Max. zatížení: 72 W / 144 W Dosah signálu: 0-5 m Funkce: zapnutí/ vypnutí Vstupní kabel: 100 mm s minikonektorem Výstupní kabel: 150 mm s minikonektorem výstup - LED RGB vstup 12 / 24 V DC Označení LED RF control set mini RGB Provedení pro 1-4 zóny 77

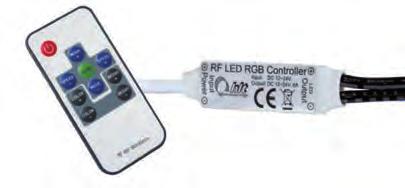

79 DOPLŇKY - DÁLKOVÁ OVLÁDÁNÍ LED RF control set RGB 4x dálkové ovládání svítidla Rozměry řídící jednotky: 85 x 45 x 23 mm Vstup: 12 / 24 V DC Výstup: 12 / 24 V DC Max. zatížení: 144 W / 288 W Dosah signálu: 0-30 m Funkce: zapnutí/ vypnutí Výstupní kabel: MONO s minikonektorem, 3 nebo 6ti děličem; MINI RGB s minikonektorem, 4 nebo 9ti děličem LED Označení Provedení výstup vstup LED RF control set RGB 4x pro 1-4 zóny LED RF control set 4x dálkové ovládání svítidla Rozměry řídící jednotky: 85 x 45 x 23 mm Vstup: 12 / 24 V DC Výstup: 12 / 24 V DC Max. zatížení: 144 W / 288 W Dosah signálu: 0-30 m Funkce: zapnutí/ vypnutí Výstupní kabel: s minikonektorem, 3 nebo 6ti děličem LED Označení Provedení výstup vstup LED RF control set 4x pro 1-4 zóny Stmívač "klíčenka" - jednokanálový stmívací prvek přijímač + ovladač (dálkové ovládání) Rozměry řídící jednotky: 34 x 116 x 57 mm Vstup / výstup: V DC Max. zatížení: 8A, 96 W / 12 V, 192 W / 24 V Dosah signálu: 0-20 m 78

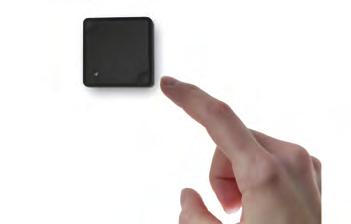

80 DOPLŇKY - DÁLKOVÁ OVLÁDÁNÍ Inteligentní systém SR Řídící jednotka jednokanálová Vstup / výstup: V DC / W Max. zatížení: 8 A / kanál Rozměry: 37 x 95 x 20 mm Řídící jednotka čtyřkanálová Vstup / výstup: V DC / W Max. zatížení: 5 A / kanál Rozměry: 46 x 178 x 18 mm Dálkové ovládání jednokanálové kolečko stmívání - volně stojící Napájení: knoflíková baterie 3 V DC, typ CR2025 Frekvence: 434 MHz / 868 MHz Rozměry: 65 x 96 x 80 mm Dálkové ovládání spolupracuje s řídící jednotkou jednokanálovou i čtyřkanálovou Dálkové ovládání jednokanálové kolečko stmívání - k zabudování do zdi Napájení: knoflíková baterie 3 V DC, typ CR2025 Frekvence: 434 MHz / 868 MHz Rozměry: 86 x 86 x 41 mm Dálkové ovládání spolupracuje s řídící jednotkou jednokanálovou i čtyřkanálovou Dálkové ovládání čtyřkanálové Napájení: knoflíková baterie 3 V DC, typ CR2025 Frekvence: 434 MHz / 868 MHz Rozměry: 39 x 137 x 11 mm Dálkové ovládání spolupracuje s řídící jednotkou jednokanálovou i čtyřkanálovou Dálkové ovládání 10ti-kanálové Napájení: knoflíková baterie 3 V DC, typ CR2025 Frekvence: 434 MHz / 868 MHz Rozměry: 39 x 137 x 11 mm Dálkové ovládání spolupracuje s řídící jednotkou jednokanálovou i čtyřkanálovou Příklad zapojení: napájení LED řídící jednotka možnost připojení zvonkového vypínače 79

81 DOPLŇKY - MIX SYSTÉM Systém Mix Pokud zvolíme k osvětlení MIX systém, musí být vždy použit speciální LED pásek. Před návrhem svítidla je tedy nutné s tímto počítat. MIX systém není možné přidat dodatečně. Varianta 1: Dálkové ovládání čtyřkanálové + řídící jednotka Řídící jednotka systému Mix pro připojení až 10ti dálkových ovladačů Vstup / výstup: V DC / W Rozměry: 166 x 52 x 24 mm Dálkové ovládání čtyřkanálové stmívací + umožňující změnu barvy světla Napájení: knoflíková baterie 3 V DC, typ CR2025 Rozměry: 136,5 x 39 x 11 mm Označení Provedení řídící jednotka dálkové ovládání Varianta 2: Senzorový spínač Senzorový vypínač Umožňuje změnu teploty svítidla, není zapotřebí řídící jednotky Vstup / výstup: V DC / max. 75 W Kabel: 2000 mm s 4pólovým minikonektorem Označení Provedení ALU nikl mat Ø 58 Příklad zapojení: 13,5 2,7 Ø 62 Ø 8 napájení senzorový vypínač ŘJ napájení dálkové ovládání 80

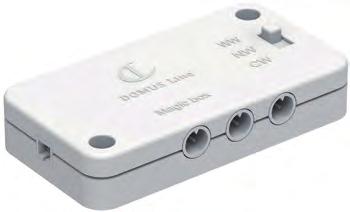

82 DOPLŇKY - MIX SYSTÉM Varianta 3: Magic BOX Magic Box - jednorázové nastavení teploty Vstup / výstup: 24 V DC / 72 W Připojovací kabel: 2000 mm s MOS konektorem Výstupní kabel: 2000 mm Magic Box umožňuje jednorázové nastavení teploty (WW / NW / CW) pomocí přepínače Pomocí ovladačů Capsens, DOT, případně Touch me je následně možné zapínat a vypínat či ztmívat svítidlo Příklad zapojení: Capsens MOS DOT MOS Touch me MOS napájení MagicBox WW NW CW LED Mix svítidlo Varianta 4: Touch TW Touch TW Umožňuje změnu teploty svítidla, není zapotřebí řídící jednotky Vstup / výstup: 24 V DC / 60 W Připojovací kabel: 2000 mm s MOS konektorem Výstupní kabel: 2000 mm Příklad zapojení: LED Mix profil LED Mix svítidlo výstup TouchTW vstup napájení 81

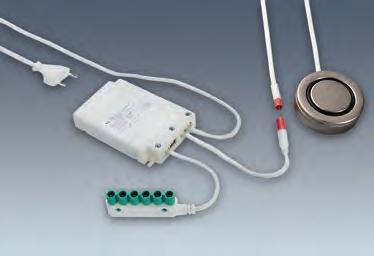

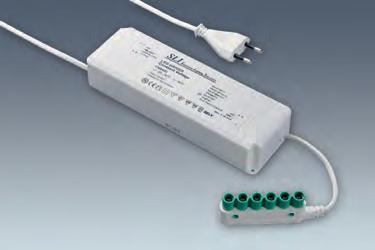

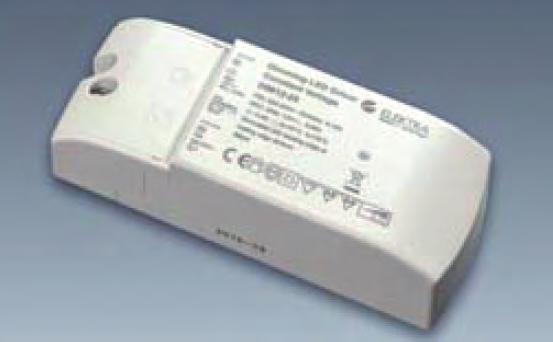

83 DOPLŇKY - NAPÁJENÍ Napájení konstantním napětím 12 V DC Vstupní napětí: 230 V Výstupní napětí: 12 V DC Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 130 mm, 6ti dělič ESP 110 Označení Příkon Rozměry Koncovka W 113 x 45 x 21 mm Euro / 6 x ESP W 166 x 52 x 24 mm Euro / 6 x mini Napájení konstantním napětím 24 V DC Vstupní napětí: 230 V Výstupní napětí: 24 V DC Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 130 mm, 6ti dělič 110 Označení Příkon Rozměry Koncovka W 113 x 45 x 21 mm Euro / 6 x mini W 166 x 52 x 24 mm Euro / 6 x mini W 183 x 60 x 32 mm Euro / 6 x mini W 183 x 60 x 32 mm Euro / 6 x mini Napájení konstantním napětím 24 V DC se stmíváním Vstupní napětí: 230 V Výstupní napětí: 24 V DC Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 130 mm, 6ti dělič Příslušenství: tlačítko v barvě nikl mat nebo ALU 110 Označení Příkon Rozměry Koncovka W 117 x 75 x 20 mm Euro / 6 x mini; nikl mat W 117 x 75 x 20 mm mini / 6 x mini; nikl mat W 117 x 75 x 20 mm Euro / 6 x mini; ALU W 117 x 75 x 20 mm mini / 6 x mini; ALU 82

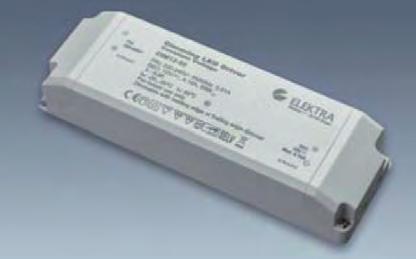

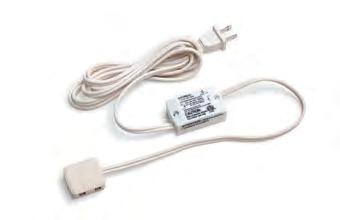

84 DOPLŇKY - NAPÁJENÍ Napájení konstantním napětím 12 V DC nebo 24 V DC ekonomická varianta Vstupní napětí: 230 V Výstupní napětí:12 nebo 24 V DC Připojovací kabel: 2000 mm s Euro koncovkou, minikonektorem nebo volnými konci Výstupní kabel: 500 mm s minikonektorem, 6ti děličem ESP konektorem nebo ESP 6ti děličem 110 Označení Příkon Rozměry SET W / 12 V DC 128 x 50 x 14 mm SET W / 12 V DC 154 x 50 x 14 mm SET W / 12 V DC 159 x 58 x 18 mm SET W / 12 V DC 185 x 64 x 22 mm SET W / 12 V DC 185 x 64 x 22 mm 128 SET W / 12 V DC 200 x 63 x 30 mm SET W / 12 VDC 200 x 71 x 35 mm SET W / 12 VDC 223 x 68 x 39 mm 13,5 118 Označení Příkon Rozměry 50,5 12 V DC/ 15 W 42 SET W / 24 V DC 128 x 50 x 14 mm SET W / 24 V DC 154 x 50 x 14 mm SET W / 24 V DC 159 x 58 x 18 mm SET W / 24 V DC 185 x 64 x 22 mm SET W / 24 V DC 185 x 64 x 22 mm SET W / 24 V DC 200 x 63 x 30 mm SET W / 24 VDC 190 x 52 x 37 mm SET W / 24 VDC 223 x 68 x 39 mm Napájení konstantním napětím 12 V DC 6 W Vstupní napětí: V Výstupní napětí: 12 V DC Připojovací kabel: 2000 mm s Euro koncovkou Výstupní kabel: 500 mm děličem Označení Příkon Rozměry Koncovka DL W 58 x 35 x 20 mm Euro / 4 dělič 83

85 DOPLŇKY - NAPÁJENÍ Napájení konstantním napětím 25 W 12 / 24 V DC se stmíváním Vstupní napětí: V Výstupní napětí: 12 V DC nebo 24 V DC Rozměry: 122 x 52 x 30 mm Označení Příkon Rozměry W / 12 V DC 122 x 52 x 30 mm W / 24 V DC 122 x 52 x 30 mm ,5 52 Napájení konstantním napětím 50 W 12 / 24 V DC se stmíváním Vstupní napětí: V Výstupní napětí: 12 V DC nebo 24 V DC Rozměry: 166 x 52 x 24 mm 110 Označení Příkon Rozměry W / 12 V DC 166 x 52 x 24 mm W / 24 V DC 166 x 52 x 24 mm Příslušenství k stmívacím napájením: vestavný vypínač se stmíváním W

86 DOPLŇKY - NAPÁJENÍ Napájení konstantním proudem 700 ma Vstupní napětí: V Výstupní proud: 700 ma Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 160 mm s 6ti děličem Označení Příkon Rozměry Koncovka W 166 x 52 x 24 mm Euro / 6ti dělič Napájení konstantním proudem 350 ma Vstupní napětí: V Výstupní proud: 350 ma Připojovací kabel: 2000 mm s Euro koncovkou Výstupní kabel: 500 mm s děličem Označení Výstupní proud Příkon Rozměry Koncovka DL ma 6 W 58 x 35 x 50 mm Euro / 6ti dělič DL ma 12 W 110 x 45 x 20 mm Euro / 12ti dělič Pokyny pro montáž všech napájení konstantním proudem: při zapojování sestavy svítidel k napájení vždy nejdříve připojit svítidla k napájení a teprve potom napájení připojit k síti!!! Při opačném postupu hrozí poškození svítidel! 85

87 DOPLŇKY - NAPÁJENÍ Napájení konstantním proudem Jolly A pro svítidla LD 8001 NV, 8003 NV, 8004 NV Vstupní napětí: V Výstupní proud: 350 ma, 500 ma nebo 700 ma Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 150 mm s 6ti děličem Rozměry napájení: 103 x 57,5 x 21 mm Označení Výstupní proud Příkon Koncovka ma 15 W Euro / 6ti dělič ma 22 W Euro / 6ti dělič ma 25 W Euro / 6ti dělič 57, Napájení konstantním proudem se stmíváním Jolly B pro svítidla LD 8001 NV, 8003 NV, 8004 NV Vstupní napětí: V Výstupní proud: 350 ma, 500 ma nebo 700 ma Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 150 mm s 6ti děličem Rozměry napájení: 103 x 67 x 21 mm Příslušenství: tlačítko pro ovládání stmívání ø 66 Označení Výstupní proud Příkon Barva tlačítka Koncovka ma 15 W nikl mat Euro / 6ti dělič ma 15 W ALU Euro / 6ti dělič ma 22 W nikl mat Euro / 6ti dělič ma 22 W ALU Euro / 6ti dělič ma 25 W nikl mat Euro / 6ti dělič ma 25 W ALU Euro / 6ti dělič Pokyny pro montáž všech napájení konstantním proudem: při zapojování sestavy svítidel k napájení vždy nejdříve připojit svítidla k napájení a teprve potom napájení připojit k síti!!! Při opačném postupu hrozí poškození svítidel! 86

88 DOPLŇKY - NAPÁJENÍ Napájení konstantním proudem Maxi Jolly A pro svítidla LD 8001 NV, 8003 NV, 8004 NV Vstupní napětí: V Výstupní proud: 500 ma nebo 700 ma Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 150 mm s 6ti děličem Rozměry napájení: 103 x 67 x 21 mm Označení Výstupní proud Příkon Koncovka ma 35 W Euro / 6ti dělič ma 50 W Euro / 6ti dělič Napájení konstantním proudem se stmíváním Maxi Jolly B pro svítidla LD 8001 NV, 8003 NV, 8004 NV Vstupní napětí: V Výstupní proud: 500 ma Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 150 mm s 6ti děličem Rozměry napájení: 103 x 67 x 21 mm Příslušenství: tlačítko pro ovládání stmívání ø 66 Označení Výstupní proud Příkon Barva tlačítka Koncovka ma 35 W ALU Euro / 6ti dělič ma 35 W nikl mat Euro / 6ti dělič Pokyny pro montáž všech napájení konstantním proudem: při zapojování sestavy svítidel k napájení vždy nejdříve připojit svítidla k napájení a teprve potom napájení připojit k síti!!! Při opačném postupu hrozí poškození svítidel! 87

89 DOPLŇKY - NAPÁJENÍ Napájení konstantním proudem 18 W Vstupní napětí: V Výstupní proud: 350 ma, 500 ma nebo 700 ma Připojovací kabel: 3000 mm s Euro koncovkou Výstupní kabel: 130 mm s 6ti děličem Rozměry napájení: 113 x 45 x 21 mm Označení Výstupní proud Příkon Koncovka ma 18 W Euro / 6ti dělič ma 18 W Euro / dělič S konektor Elektra ma 18 W Euro / 6ti dělič ma 18 W Euro / 6ti dělič Pokyny pro montáž všech napájení konstantním proudem: při zapojování sestavy svítidel k napájení vždy nejdříve připojit svítidla k napájení a teprve potom napájení připojit k síti!!! Při opačném postupu hrozí poškození svítidel! 88

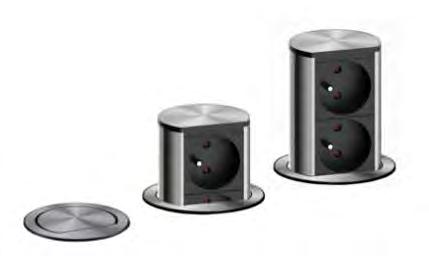

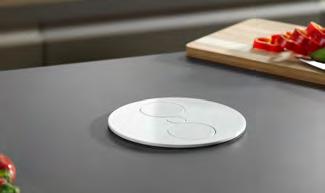

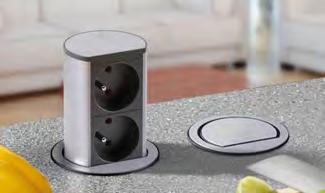

90 ZÁSUVKOVÉ ELEKTRICKÉ SYSTÉMY Vestavné elektrické zásuvkové systémy vhodné do kuchyňských linek Elevator Výsuvná elektrická zásuvka 2 x 230 V / 1x x USB vysunutí jednoduchým stlačením Montáž: do standardního otvoru 80 mm - pro pracovní desky hloubky mm Materiál: plast - eloxovaný povrch Provedení: 2 x 230 V / 1x x USB Přívodní kabel: 2000 mm Stupeň ochrany proti vodě: IP 20 Ø 86 Ø ,6 Ø 79 Twist Výsuvná elektrická zásuvka 2 x 230 V - vysunutí otočením o 90 Montáž: zapuštěná Ø 115 mm, výška 42,5 mm Materiál: nerezová ocel, barevnost černá, bílá, nerez Provedení: 2 x 230 V Přívodní kabel: 2000 mm Stupeň ochrany proti vodě: IP 20 Ø 115 Ø ,5 89

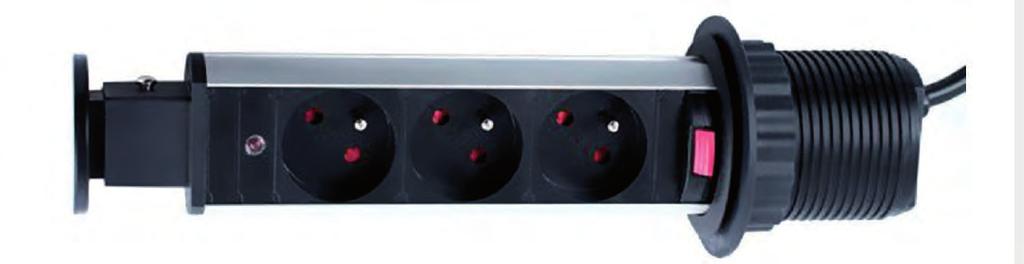

91 ZÁSUVKOVÉ ELEKTRICKÉ SYSTÉMY Liftbox Výsuvný zásuvkový systém Montáž: zapuštěná, hloubka 285 mm Rozměry mont. otvoru: Ø 60 mm Ø 71 Ø 55 Vstup: 230 V AC Výstup: 230 V AC Max. zatížení: 3600 W, 16 A Ø 85 Materiál: plast, barva černá / ALU Provedení: 3 moduly Certifikace: pro evropský trh Ø 60 Ø Ø 60 Ø 85 Zásuvkové elektrické systémy Office MAGNAT BOX Výsuvný zásuvkový systém vhodný do kanceláří Montáž: zapuštěná, hloubka 67 mm Rozměry mont. otvoru: (3moduly), (4 moduly), (6 modulů) x mm Materiál: nerezová ocel Provedení: 3 až 6 modulů Barevnost: bílá, černá, nerez Přívodní kabel: 3000 mm Certifikace: pro evropský trh 3 až 4 modulové provedení 149 mm 6 modulové provedení 153 mm 3 modulové provedení 216 mm 4 modulové provedení 259 mm 6 modulové provedení 349 mm 90

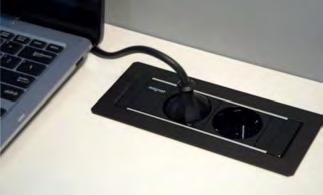

92 ZÁSUVKOVÉ ELEKTRICKÉ SYSTÉMY MAGNAT FRAME Vestavný zásuvkový systém vhodný do kanceláří Montáž: zapuštěná, hloubka 70,5 mm Rozměry mont. otvoru: (3moduly), (4 moduly), (6 modulů) x mm Materiál: nerezová ocel Provedení: 3 až 6 modulů Barevnost: bílá, černá, nerez Přívodní kabel: 3000 mm Certifikace: pro evropský trh 75 mm 3 modulové provedení 214 mm 4 modulové provedení 257 mm 6 modulové provedení 342 mm MAGNAT TUBE Zásuvkový systém vhodný do kanceláří Montáž: na plochu Rozměry: 267mm (4 moduly), 353mm (6 modulů); profil: Ø 70 mm Materiál: nerezová ocel Provedení: 4 nebo 6 modulů Barevnost: bílá, černá, nerez Přívodní kabel: 3000 mm 267 mm Certifikace: pro evropský trh mm 22 mm 100 mm 7,5 mm 7,5 mm 353 mm mm 53 mm 22 mm 240 mm 91

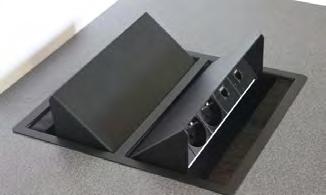

93 ZÁSUVKOVÉ ELEKTRICKÉ SYSTÉMY MAGNAT STICK Rohový zásuvkový systém vhodný do kanceláří Montáž: na plochu Rozměry: 191mm (3 moduly), 234mm (4 moduly), 277mm (5 modulů), 320mm (6 modulů), 363mm (7 modulů); profil: 75 x 73 mm Materiál: nerezová ocel Provedení: 3 až 7 modulů Barevnost: bílá, černá, nerez Přívodní kabel: 3000 mm délka Certifikace: pro evropský trh 73 mm mm MAGNAT DUO Vestavný zásuvkový systém vhodný do kanceláří Montáž: zapuštěná, hloubka 66,5 mm Rozměry mont. otvoru: x mm Materiál: nerezová ocel Provedení: 8 modulů Barevnost: bílá, černá, nerez Přívodní kabel: 3000 mm Certifikace: pro evropský trh mm 78 mm mm 92

94 ZÁSUVKOVÉ ELEKTRICKÉ SYSTÉMY Typy modulů pro zásuvkové systémy Magnat French typ 230 V German typ 230 V 1 nebo 2 x RJ45 1 nebo 2 x RJ12 RJ45 + RJ12 1 nebo 2 x USB 2,0 typ A 1 nebo 2 x USB 3,0 typ A RS 232 (DB9) USB nabíječka 1 x HDMI Display Port Video DVI Video VGA Video VGA + 1 nebo 2 x audio minijack stereo 1 nebo 2 x F plug 1 nebo 2 x audio minijack 3,5mm stereo RCA video RCA audio stereo RCA video + audio stereo S-video S-video + RCA audio stereo S-video + RCA video Digital audio stereo RCA - S/PDIF YPbPr Comp.video 3 x RCA YPbPr Comp.video + Digital audio stereo RCA - S/PDIF Audio XLR Dvoupólový vypínač 1 nebo 2 x prázdný modul 93

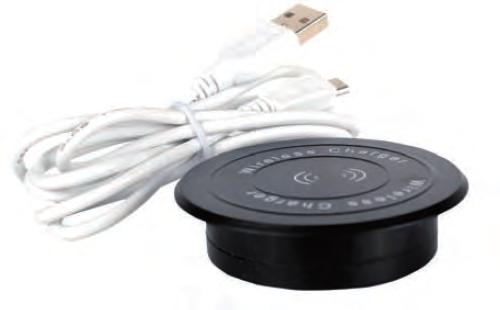

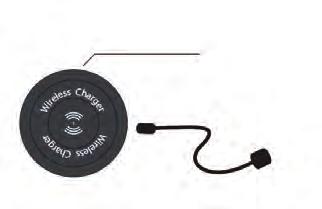

95 NABÍJECÍ STANICE Bezdrátové nabíječky QI charger black Montáž: zapuštěná, hloubka 10 mm Rozměry mont. otvoru: Ø 65 mm Ø 65 x 10 Vstup: 5 V DC Výstup: 5 ± 0,1 V DC Max. zatížení: 5 W / 2 A MINI USB USB Kapacita: 1000 mah mah Certifikace: pro evropský trh QI charger blue Montáž: zapuštěná, hloubka 18 mm Rozměry mont. otvoru: Ø 60 mm Vstup: 5 V DC Výstup: 5 ± 0,1 V DC Max. zatížení: 5 W / 2 A Kapacita: 1000 mah Ø 70 x 18 Ø 70 Certifikace: pro evropský trh USB 2 18 Ø 60 Externí nabíječka MC Rozměry: 155 x 85 x 9 mm Vstup: 5 V DC / 2 A Výstup: 5 V DC / 1 A Barva: černá Certifikace: pro evropský trh 94

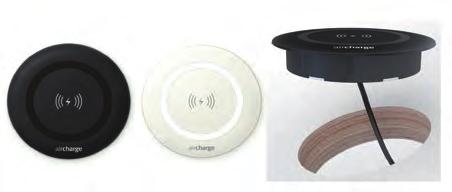

96 NABÍJECÍ STANICE Nabíječka Aircharge AW Montáž: zapuštěná Rozměry: celkový Ø 95 mm, výška nad plochu 3 mm Vestavné rozměry: Ø 79 mm, hloubka 18 mm Vstup: 5 V DC Napájecí kabel: USB Barevnost: černá, bílá Ø Ø 79 Nabíječka Aircharge BW Montáž: zapuštěná Rozměry: celkový Ø 84 mm, výška nad plochu 1,6 mm Vestavné rozměry: Ø 80 mm, hloubka 15,5 mm Vstup: 5 V DC Napájecí kabel: USB Barevnost: černá, bílá; hliníkový okraj Ø 84 1,6 17,1 Ø 80 USB nabíječka USB charger G2 Montáž: zapuštěná Vestavné rozměry: Ø 25 mm, hloubka 18 mm Vstup: 12 V DC Ø 37 Výstup: 5 V DC 4,5 Max. zatížení: 12 W / 2,1 A Certifikace: pro evropský trh Ø 25 95

97 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 300 mm - typ Swing - dveře na závěsech Tandem - Hailo TA Swing Montáž: na dno skříňky Typ výsuvu: kuličkový plnovýsuv - umožňuje vysunutí všech košů Kovové části stříbrná metalíza Vestavné rozměry: Š x H x V, 251 x 482 x 400 mm Rozměr balení: Š x H x V, 265 x 500 x 430 mm Hmotnost vč. balení: 7,7 kg Hailo TA Swing 30.2/30 Tandem Objem nádob: 2 x 15 l celkový objem: 30 l plastové části: světlá šedá Hailo TA Swing 30.2/30 w Tandem Objem nádob: 2 x 15 l celkový objem: 30 l plastové části: bílá Hailo TA Swing 30.2/30 Tandem Objem nádob: 2 x 15 l celkový objem: 30 l plastové části: tmavá šedá Hailo TA Swing 30.2/31 Tandem Objem nádob: 1 x 24 l, 1 x 7 l celkový objem: 31 l plastové části: tmavá šedá

98 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 300 mm - typ Swing - dveře na závěsech Terzett - Hailo TZ Swing Montáž: na dno skříňky Typ výsuvu: kuličkový plnovýsuv - umožňuje vysunutí všech košů Kovové části stříbrná metalíza Vestavné rozměry: Š x H x V, 251 x 482 x 400 mm Rozměr balení: Š x H x V, 265 x 500 x 430 mm Hmotnost vč. balení: 7,1 kg Hailo TZ Swing 30.3/30 Terzett Objem nádob: 3 x 10 l, 1 x víko celkový objem: 30 l plastové části: světlá šedá 400 Hailo TZ Swing 30.3/30 Terzett Objem nádob: 3 x 10 l celkový objem: 30 l plastové části: tmavá šedá 400 Hailo TZ Swing 30.3/29 Terzett Objem nádob: 1 x 15 l, 2 x 7 l celkový objem: 29 l plastové části: tmavá šedá 400 Hailo TZ Swing 30.3/30 Terzett Objem nádob: 3 x 10 l celkový objem: 30 l plastové části: bílá

99 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 300 mm - typ Swing - dveře na závěsech Solo - Hailo MS Swing Montáž: na dno skříňky Typ výsuvu: plnovýsuv - ruční vysunutí koše Kovové části krémová bílá / stříbrná Vestavné rozměry: Š x H x V, 242 x 422 x 380 mm Rozměr balení: Š x H x V, 260 x 430 x 395 mm Hmotnost vč. balení: 3,3 kg Hailo MS Swing 30.1/20 c Solo Objem nádob: 1 x 20 l celkový objem: 20 l plastové části: krémová bílá Hailo MS Swing 30.1/20 Solo Objem nádob: 1 x 20 l celkový objem: 20 l plastové části: tmavá šedá

100 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky šířky 300 mm - typ Slide - dveře s čelním výsuvem Euro-Cargo, Cargo-Soft - Hailo CS Slide Montáž: na boky skříňky Typ výsuvu: plnovýsuv s tlumením a krycím plechem Kovové části stříbrná metalíza / plastové části světlá šedá Hmotnost vč. balení: 8,5 kg Hailo CS Slide 30.1/30 Euro-Cargo-S Objem nádob: 1 x 30 l celkový objem: 30 l Vestavné rozměry: Š x H x V, x 403 x 446 mm Rozměr balení: Š x H x V, 510 x 345 x 415 mm Hailo CS Slide 30.2/25 Cargo-Soft Objem nádob: 1 x 15 l, 1 x 10 l, víko pro 10 l nádobu celkový objem: 25 l Vestavné rozměry: Š x H x V, x 403 x 388 mm Rozměr balení: Š x H x V, 465 x 330 x 320 mm Cargo-Basic - Hailo CB Slide Montáž: na boky skříňky Typ výsuvu: plnovýsuv s gumovým dorazem Kovové části stříbrná Vestavné rozměry: Š x H x V, x 403 x 388 mm Rozměr balení: Š x H x V, 420 x 270 x 330 mm Hmotnost vč. balení: 9,0 kg Hailo CB Slide 30.2/25 Cargo-Basic Objem nádob: 1 x 15 l, 1 x 10 l, víko pro 10 l nádobu celkový objem: 25 l plastové části: světlá šedá 99

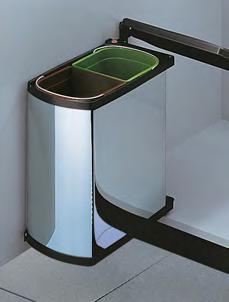

101 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 400 mm - typ Swing - dveře na závěsech Solo - Hailo MS Swing Montáž: na dno skříňky Typ výsuvu: plnovýsuv - automaticky s otevřením dveří Kovové části krémová bílá / stříbrná Vestavné rozměry: Š x H x V, 242 x 422 x 380 mm Rozměr balení: Š x H x V, 260 x 430 x 395 mm Hmotnost vč. balení: 3,4 kg Hailo MS Swing 40.1/20 c Solo Objem nádob: 1 x 20 l celkový objem: 20 l plastové části: krémová bílá Hailo MS Swing 40.1/20 Solo Objem nádob: 1 x 20 l celkový objem: 20 l plastové části: tmavá šedá Mono - Hailo MO Swing Montáž: na boky skříňky Bezpružinové otáčení a odklápění víka Kovové části nerez / plastové části černá Vestavné rozměry: Š x H x V, 290 x 304 x 365 mm Rozměr balení: Š x H x V, 300 x 300 x 360 mm Hmotnost vč. balení: 2,05 kg Hailo MO Swing 40.1/15 Solo Objem nádob: 1 x 15 l celkový objem: 15 l Varianta: vše v bílé barvě

102 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 400 mm - typ Swing - dveře na závěsech Big-Box - Hailo MB Swing Montáž: na boky skříňky Bezpružinové otáčení a odklápění víka Kovové části nerez / plastové části černá Hailo MB Swing 40.1/15 bs Big-Box Objem nádob: 1 x 15 l celkový objem: 15 l Vestavné rozměry: Š x H x V, 290 x 304 x 365 mm Rozměr balení: Š x H x V, 300 x 300 x 360 mm Hmotnost vč. balení: 2,5 kg Varianta: vše v krémově bílé barvě Hailo MB Swing 40.1/20 bs Solo Objem nádob: 1 x 20 l celkový objem: 20 l Vestavné rozměry: Š x H x V, 306 x 306 x 450 mm Rozměr balení: Š x H x V, 300 x 300 x 440 mm Hmotnost vč. balení: 2,8 kg Varianta: bílá / plastové části hnědá 101

103 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 400 mm - typ Swing - dveře na závěsech Raumspar Tandem - Hailo TR Swing Montáž: na boky skříňky Typ výsuvu: kuličkový teleskopický plnovýsuv Kovové části stříbrná / plastové části světlá šedá Hailo TR Swing 40.2/36 Raumspar-Tandem Objem nádob: 2 x 18 l celkový objem: 36 l Vestavné rozměry: Š x H x V, 346 x 475 x 336 mm Rozměr balení: Š x H x V, 360 x 490 x 360 mm Hmotnost vč. balení: 5 kg Hailo TR Swing 40.3/35 Raumspar-Tandem Objem nádob: 1 x 18 l, 2 x 8,5 l celkový objem: 35 l Vestavné rozměry: Š x H x V, 346 x 475 x 336 mm Rozměr balení: Š x H x V, 360 x 490 x 360 mm Hmotnost vč. balení: 6 kg Hailo TR Swing 40.2/40 Raumspar-Tandem-H Objem nádob: 2 x 20 l celkový objem: 40 l Vestavné rozměry: Š x H x V, 346 x 475 x 392 mm Rozměr balení: Š x H x V, 360 x 490 x 400 mm Hmotnost vč. balení: 6 kg Varianta: nádoby: 1 x 20 l, 2 x 10 l

104 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky šířky 400 mm - typ Slide - dveře s čelním výsuvem Cargo-Soft - Hailo CS Slide Montáž: na boky skříňky Typ výsuvu: plnovýsuv s tlumením a krycím plechem Kovové části stříbrná / plastové části světlá šedá Hailo CS Slide 40.2/34 Cargo-Soft Objem nádob: 1 x 20 l, 1 x 14 l celkový objem: 34 l Vestavné rozměry: Š x H x V, x 403 x 388 mm Rozměr balení: Š x H x V, 510 x 370 x 310 mm Hmotnost vč. balení: 9 kg Hailo CE Slide 40.2/45 Euro-Cargo Objem nádob: 1 x 38 l, 1 x 7 l celkový objem: 42 l Vestavné rozměry: Š x H x V, x 528 x 545 mm Rozměr balení: Š x H x V, 490 x 290 x 590 mm Hmotnost vč. balení: 13 kg

105 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 450 mm - typ Swing - dveře na závěsech Uno - Hailo MF Swing Montáž: na boky skříňky Otočné víko s naklápěcím mechanismem Nádoba: 18 litrů, šedá Hmotnost vč. balení: 3,1 kg Hailo MF Swing 45.1/18 bs Uno Objem nádob: 1 x 18 l celkový objem: 18 l Kovové části nerez / plastové části černá Vestavné rozměry: Š x H x V, 388 x 203 x 420 mm Rozměr balení: Š x H x V, 400 x 200 x 420 mm Varianta: kovové části nerez / plastové části bílá Varianta: vše v bílé barvě Duo - Hailo MF Swing Montáž: na boky skříňky Otočné víko s naklápěcím mechanismem Nádoby: 8 litrů, hnědá, zelená Hmotnost vč. balení: 4,2 kg Hailo MF Swing 45.1/16 bs Duo Objem nádob: 2 x 8 l celkový objem: 16 l Kovové části nerez / plastové části černá Vestavné rozměry: Š x H x V, 388 x 203 x 420 mm Rozměr balení: Š x H x V, 400 x 200 x 420 mm Varianta: kovové části nerez / plastové části bílá Varianta: vše v bílé barvě 104

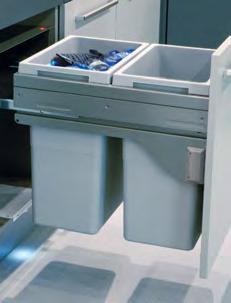

106 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky šířky 450 mm - typ Slide - dveře s čelním výsuvem Euro-Cargo - Hailo CE Slide Montáž: na boky skříňky Nádoby: 2 x 35 litrů, světlá šedá celkový objem: 70 l Kovové části stříbrná / plastové části světlá šedá Hailo CE Slide 45.2/70 Euro-Cargo Objem nádob: 2 x 35 l Typ výsuvu: kuličkový teleskopický plnovýsuv s krycím plechem Vestavné rozměry: Š x H x V, x 528 x 545 mm Rozměr balení: Š x H x V, 495 x 325 x 620 mm Hmotnost vč. balení: 12,4 kg Varianta: Typ výsuvu: kuličkový teleskopický plnovýsuv s krycím plechem a tlumením Cargo-Basic - Hailo CB Slide Montáž: na boky skříňky celkový objem: 30 l Kovové části stříbrná / plastové části světlá šedá Hailo CB Slide 45.3/30 Cargo-Basic Objem nádob: 3 x 10 l, 1 x víko, odkládací prostor Typ výsuvu: kuličkový teleskopický plnovýsuv s gumovým dorazem Vestavné rozměry: Š x H x V, x 403 x 387 mm Rozměr balení: Š x H x V, 520 x 270 x 440 mm Hmotnost vč. balení: 10,0 kg Varianta: Cargo-Soft Typ výsuvu: plnovýsuv s krycím plechem a tlumením 105

107 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 500 mm - typ Swing - dveře na závěsech Raumspar Tandem - Hailo TR Swing Montáž: na dno skříňky Typ výsuvu: kuličkový teleskopický plnovýsuv Kovové části stříbrná / plastové části světlá šedá Hailo TR Swing 50.2/30 Raumspar-Tandem-S Objem nádob: 1 x 18 l, 1 x 12 l celkový objem: 30 l Vestavné rozměry: Š x H x V, 434 x 330 x 347 mm Rozměr balení: Š x H x V, 490 x 360 x 360 mm Hmotnost vč. balení: 5 kg Hailo TR Swing 50.3/29 Raumspar-Tandem-S Objem nádob: 1 x 12 l, 2 x 8,5 l celkový objem: 29 l Vestavné rozměry: Š x H x V, 434 x 330 x 347 mm Rozměr balení: Š x H x V, 490 x 360 x 360 mm Hmotnost vč. balení: 5 kg Easy-Cargo - Hailo TE Swing Montáž: na dno skříňky Typ výsuvu: kuličkový teleskopický plnovýsuv Kovové části stříbrná / plastové části světlá šedá Hailo TE Swing 50.2/49 Easy-Cargo Objem nádob: 1 x 30 l, 1 x 19 l celkový objem: 49 l Vestavné rozměry: Š x H x V, 430 x 465 x 455 mm Rozměr balení: Š x H x V, 470 x 490 x 520 mm Hmotnost vč. balení: 8,1 kg

108 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky šířky 500 mm - typ Slide - dveře s čelním výsuvem Euro-Cargo - Hailo CS Slide Montáž: na boky skříňky celkový objem: 49 l Kovové části stříbrná / plastové části světlá šedá Hailo CS Slide 50.2/49 Euro-Cargo Objem nádob: 1 x 30 l, 1 x 19 l Typ výsuvu: plnovýsuv s krycím plechem a tlumením Vestavné rozměry: Š x H x V, x 403 x 439 mm Rozměr balení: Š x H x V, 490 x 520 x 620 mm Hmotnost vč. balení: 11,1 kg Cargo-Basic - Hailo CB Slide Montáž: na boky skříňky celkový objem: 35 l Kovové části stříbrná / plastové části světlá šedá Hailo CB Slide 50.3/35 Cargo-Basic Objem nádob: 1 x 15 l, 2 x 10 l, 1 x víko pro 10 l, odkládací prostor Typ výsuvu: kuličkový teleskopický plnovýsuv Vestavné rozměry: Š x H x V, x 403 x 387 mm Rozměr balení: Š x H x V, 510 x 345 x 415 mm Hmotnost vč. balení: 11,2 kg Varianta: Cargo-Soft Typ výsuvu: plnovýsuv s krycím plechem a tlumením 107

109 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 600 mm - typ Swing - dveře na závěsech Raumspar-Tandem-S-plus - Hailo TR Swing Montáž: na dno skříňky Typ výsuvu: plnovýsuv s výsuvným ramenem Kovové části stříbrná / plastové části světlá šedá Hailo TR Swing 60.2/30 m Raumspar-Tandem-S-plus Objem nádob: 1 x 18 l, 1 x 12 l celkový objem: 30 l Vestavné rozměry: Š x H x V, 556 x 367 x 376 mm Rozměr balení: Š x H x V, 580 x 400 x 360 mm Hmotnost vč. balení: 8,5 kg Hailo TR Swing 60.3/29 m Raumspar-Tandem-S-plus Objem nádob: 1 x 18 l, 1 x 12 l celkový objem: 30 l Vestavné rozměry: Š x H x V, 556 x 367 x 376 mm Rozměr balení: Š x H x V, 580 x 400 x 360 mm Hmotnost vč. balení: 8,5 kg

110 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky šířky 600 mm - typ Slide - dveře s čelním výsuvem Euro-Cargo - Hailo CE Slide Montáž: na boky skříňky celkový objem: 91 l Kovové části stříbrná / plastové části světlá šedá Hailo CS Slide 60.4/91 ST Euro-Cargo Objem nádob: 2 x 38 l, 1 x 12 l, 1 x 2,5 l, víko pro 12 l Typ výsuvu: plnovýsuv s krycím plechem a tlumením Vestavné rozměry: Š x H x V, x 528 x 545 mm Rozměr balení: Š x H x V, 590 x 325 x 620 mm Hmotnost vč. balení: 14,9 kg Euro-Cargo-S - Hailo CS Slide Montáž: na boky skříňky Typ výsuvu: plnovýsuv s krycím plechem a tlumením Kovové části stříbrná / plastové části světlá šedá Hailo CS Slide 60.2/60 Euro-Cargo-S Objem nádob: 2 x 30 l celkový objem: 60 l Vestavné rozměry: Š x H x V, x 403 x 439 mm Rozměr balení: Š x H x V, 490 x 320x 620 mm Hmotnost vč. balení: 11,45 kg Varianta: Euro-Cargo-S Počet nádob: 3, celkový objem 56 l Objem nádob: 1 x 30 l, 2 x 19 l

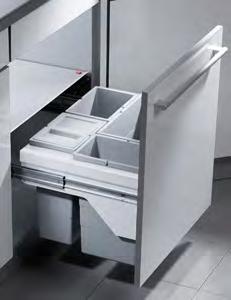

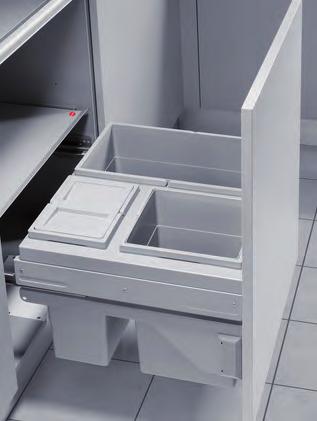

111 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky šířky 600 mm - typ Slide - dveře s čelním výsuvem Cargo-Basic - Hailo CB Slide Montáž: na boky skříňky celkový objem: 54 l Kovové části stříbrná / plastové části světlá šedá Hailo CB Slide 60.4/54 Euro-Basic Objem nádob: 1 x 24 l, 3 x 10 l, 1 x víko pro 10 l Typ výsuvu: teleskopický kuličkový plnovýsuv Vestavné rozměry: Š x H x V, x 403 x 387 mm Rozměr balení: Š x H x V, 490 x 320 x 620 mm Hmotnost vč. balení: 13 kg Varianta: Cargo-Soft Typ výsuvu: plnovýsuv s krycím plechem a tlumením Cargo-Soft - Hailo CS Slide Montáž: na boky skříňky Typ výsuvu: plnovýsuv podsazený s krycím plechem a tlumením Kovové části stříbrná / plastové části světlá šedá Hailo CS Slide 60.3/53 Cargo-Soft BIG Objem nádob: 1 x 28 l, 1 x 15 l, 1x 10 l, 1 x víko pro 10 l celkový objem: 53 l Vestavné rozměry: Š x H x V, x 434 x 375 mm Rozměr balení: Š x H x V, 495 x 325 x 625 mm Hmotnost vč. balení: 12,2 kg Varianta: Cargo-Soft BIG Počet nádob: 2, celkový objem 56 l Objem nádob: 2 x 28 l

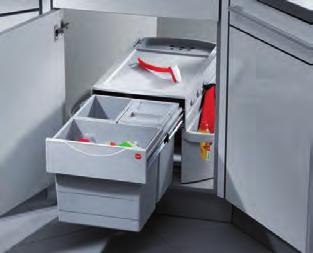

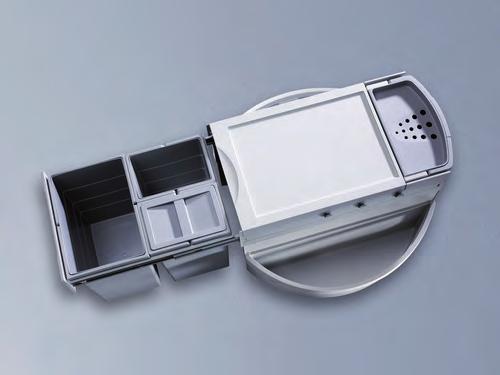

112 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky od šířky 900 mm - pro rohové dřezové skříňky Rondo - Hailo Rondo Montáž: na dno skříňky, otočná o samostatné nádoby na otočné základně Kovové části stříbrná / plastové části světlá šedá Hailo Rondo 90.3/35 Rondo Objem nádob: 1 x 18 l, 2 x 8,5 l, 1 víko pro 8,5 l, multifunkční kbelík 12 litrů s perforovaným víkem, 2 x boční přívěsný košík Typ výsuvu: plnovýsuv Vestavné rozměry: Š x H x V, 336 x 700 x 351 mm Rozměr balení: Š x H x V, 410 x 680 x 550 mm Hmotnost vč. balení: 13 kg Ø

113 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky se zásuvkou - typ Inset Triple XL - Hailo XT Inset Montáž: do standardní zásuvky spodních kuchyňských skříněk a skříněk s dřezem Určeno do zásuvek s hloubkou 400 mm Kovové části stříbrná / plastové části světlá šedá Do skříňky šířky 450 mm: Hailo XT Inset 45.2/38 Triple XL Objem nádob: 2 x 19 l Vestavné rozměry: H x V, 400 x 430 mm Rozměr balení: Š x H x V, 435 x 230 x 510 mm Hmotnost vč. balení: 8,9 kg Varianta: Hailo XT 45.3/30 Triple XL Počet nádob: 3 x 10 litrů; víko pro 1 x 10 litrů; celkový objem 30 litrů Do skříňky šířky 500 mm: Hailo XT Inset 50.2/49 Triple XL Objem nádob: 1 x 19 l + 1 x 30 l Vestavné rozměry: H x V, 400 x 430 mm Rozměr balení: Š x H x V, 435 x 315 x 510 mm Hmotnost vč. balení: 10,0 kg Varianta: Hailo XT 50.3/35 Triple XL Počet nádob: 1 x x 10 l, víko pro 1 x 10 l; celkový objem 35 litrů Do skříňky šířky 600 mm: Hailo XT Inset 60.2/60 Triple XL Objem nádob: 2 x 30 l, 1 x víko Vestavné rozměry: H x V, 400 x 430 mm Rozměr balení: Š x H x V, 435 x 315 x 575 mm Hmotnost vč. balení: 10,8 kg

114 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky se zásuvkou - typ Inset Triple XL - Hailo XT Inset Montáž: do standardní zásuvky spodních kuchyňských skříněk a skříněk s dřezem Určeno do zásuvek s hloubkou 400 mm Kovové části stříbrná / plastové části světlá šedá Do skříňky šířky 600 mm: Hailo XT Inset 60.4/54 Triple XL Objem nádob:1 x 24 l, 3 x 10 l, 1 x víko pro 10 l Vestavné rozměry: H x V, 400 x 378 mm Rozměr balení: Š x H x V, 435 x 315 x 575 mm Hmotnost vč. balení: 10 kg Do skříňky šířky 800 mm: Hailo XT Inset 80.3/79 Triple XL Objem nádob: 2 x 30 l, 1 x 19 l, 1 x víko pro 30 l Vestavné rozměry: H x V, 400 x 430 mm Rozměr balení: Š x H x V, 785 x 425 x 330 mm Hmotnost vč. balení: 13 kg Do skříňky šířky 900 mm: Hailo XT Inset 90.3/90 Triple XL Objem nádob: 3 x 30 l, 1 x víko pro 30 l Vestavné rozměry: H x V, 400 x 430 mm Rozměr balení: Š x H x V, 875 x 425 x 330 mm Hmotnost vč. balení: 14 kg Varianta: Hailo XT 90.4/86 Triple XL Počet nádob: 2 x x 13 litrů; víko pro 1 x 13 litrů, celkový objem 86 litrů 113

115 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky se zásuvkou - typ Inset XXL - Hailo XX Inset Montáž: do standardní zásuvky spodních kuchyňských skříněk a skříněk s dřezem Určeno do zásuvek s hloubkou 450 mm Kovové části stříbrná / plastové části šedá Hailo XX Inset 50.3/37 XXL Objem nádob: 1 x 12 l + víko, 2 x 8,5 l, 2 x 4,1 l košík na úklidové prostředky 433 Vestavné rozměry: H x V, 433 x 330 mm Rozměr balení: Š x H x V, 455 x 315 x 475 mm Hmotnost vč. balení: 8,5 kg Hailo XX Inset 60.5/43 XXL Objem nádob: 1 x 18 l + víko, 2 x 8,5 l + 1 x víko, 2 x 4,1 l košík na úklidové prostředky Vestavné rozměry: H x V, 433 x 330 mm Rozměr balení: 330 Š x H x V, 455 x 315 x 580 mm Hmotnost vč. balení: 9,0 kg Hailo XX Inset 80.6/60 XXL Objem nádob: 2 x 18 l + 2 x víko, 1 x 12 l, 3 x 4,1 l košík na úklidové prostředky Vestavné rozměry: H x V, 433 x 300 mm Rozměr balení: 300 Š x H x V, 760 x 275 x 455 mm Hmotnost vč. balení: 9,5 kg Hailo XX Inset 90.6/68 XXL Objem nádob: 2 x 18 l + 2 x víko, 2 x 12 l, 2 x 4,1 l košík na úklidové prostředky, 2 x 0,7 l odkládací prostor Vestavné rozměry: H x V, 433 x 330 mm Rozměr balení: Š x H x V, 860 x 275 x 455 mm Hmotnost vč. balení: 10,2 kg 114

116 VESTAVNÉ ODPADKOVÉ KOŠE Pro skříňky se zásuvkou - typ Inset Separato-K - Hailo XS Inset Montáž: do standardní zásuvky Určeno do zásuvek s hloubkou 500 mm plastové víko - montáž na boky, plastové části barva šedá Hailo XS Inset 45.3/34 Separato-K Objem nádob: 1 x 18 l, 2 x 8 l + 1 x víko Vestavné rozměry: Š x H x V, 407 x 491 x 340 mm Rozměr balení: Š x H x V, 510 x 420 x 285 mm Hmotnost vč. balení: 3,7 kg Hailo XS Inset 50.3/34 Separato-K Objem nádob: 1 x 18 l, 2 x 8 l + 1 x víko, 1 x úložné prostory Vestavné rozměry: Š x H x V, 457 x 491 x 340 mm Rozměr balení: 340 Š x H x V, 510 x 470 x 285 mm Hmotnost vč. balení: 4,1 kg Hailo XS Inset 60.3/34 Separato-K Objem nádob: 1 x 18 l, 2 x 8 l + 1 x víko, 2 x úložné prostory Vestavné rozměry: Š x H x V, 557 x 491 x 340 mm Rozměr balení: 340 Š x H x V, 570 x 510 x 275 mm Hmotnost vč. balení: 4,7 kg Hailo XS Inset 90.4/52 Separato-K Objem nádob: 2 x 18 l, 2 x 8 l + 1 x víko, úložné prostory, set smetáček a lopatka Vestavné rozměry: Š x H x V, 860 x 491 x 340 mm Rozměr balení: 340 Š x H x V, 880 x 530 x 300 mm Hmotnost vč. balení: 7,7 kg 115

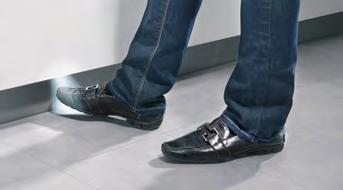

117 VESTAVNÉ ODPADKOVÉ KOŠE - DOPLŇKY Automatické otevírače dveří Kick and go Otevírač dveří pro skříňky s dveřmi na čelní výsuv Hailo Kick and go Otevírač dveří pedálový - pro nízké zásuvky Hailo Kick and go Otevírač dveří pedálový - pro vestavné odpadkové koše typu Cargo-Basic Hailo Kick and go Otevírač dveří pedálový - pro vestavné odpadkové koše typu Euro-Cargo Hailo Libero Eektronický systém firmy Hailo pro automatické otevírání zásuvek s vloženými odpadkovými koši nebo i pro odpadkové koše, které nesou čelní dvířka na svém vysouvacím rámu. Hailo Libero nabízí komfortní bezdotykové otevírání. Lze jej použít pro všechny vestavné odpadové systémy firmy Hailo včetně těch, které mají výsuvy s tlumením dojezdu. Bezdotykový otevírač Libero je určen pro spodní skříňky s výsuvy montovanými na boky, dveřní panel je fixován na rám výsuvu nebo pro skříňky s jakoukoliv evropskou značkou zásuvek (určeno pro spodní zásuvku). Snadná místo šetřící instalace v linii s přední hranou dna skříňky zajišťuje bezproblémové vysunutí odpadového systému a nezabírá místo v zadní části skříňky, které může být využito pro odpadová potrubí v dřezové skříňce Hailo Libero Elektronický bezdotykový otevírač Připojení: k síti 230 V, koncovka Euro Místo snímání je označeno bílou LED diodou 116

118 VESTAVNÉ ODPADKOVÉ KOŠE - DOPLŇKY Bezpečnostní schůdky Stepfix Dvoustupňové bezpečnostní schůdky, stupně s neklouzavým povrchem Hailo Stepfix Rozměry: Š x H x V, 405 x 390 x 382 mm Vestavné rozměry: Š x H x V, 405 x 95 x 464 mm Výška stupně: 355 mm Kovové části stříbrná / plastové části černá Rozměry balení: Š x H x V, 420 x 100 x 470 mm Hmotnost: 3,4 kg Sušák utěrek Hailo Secco Vestavný sušák utěrek Hailo Secco Sušák utěrek výsuvný dvouramenný Hailo Secco Sušák utěrek výsuvný trojramenný

119 Poznámky 118

120 Poznámky 119

121 Poznámky 120

122 Wenzel, spol. s r.o. Ve Sboru Ivančice tel./fax.: wenzel@wenzel-sro.cz IČO: DIČ: CZ svítidla, nábytková svítidla vestavné odpadkové koše, elektrické zásuvkové systémy e-shop
