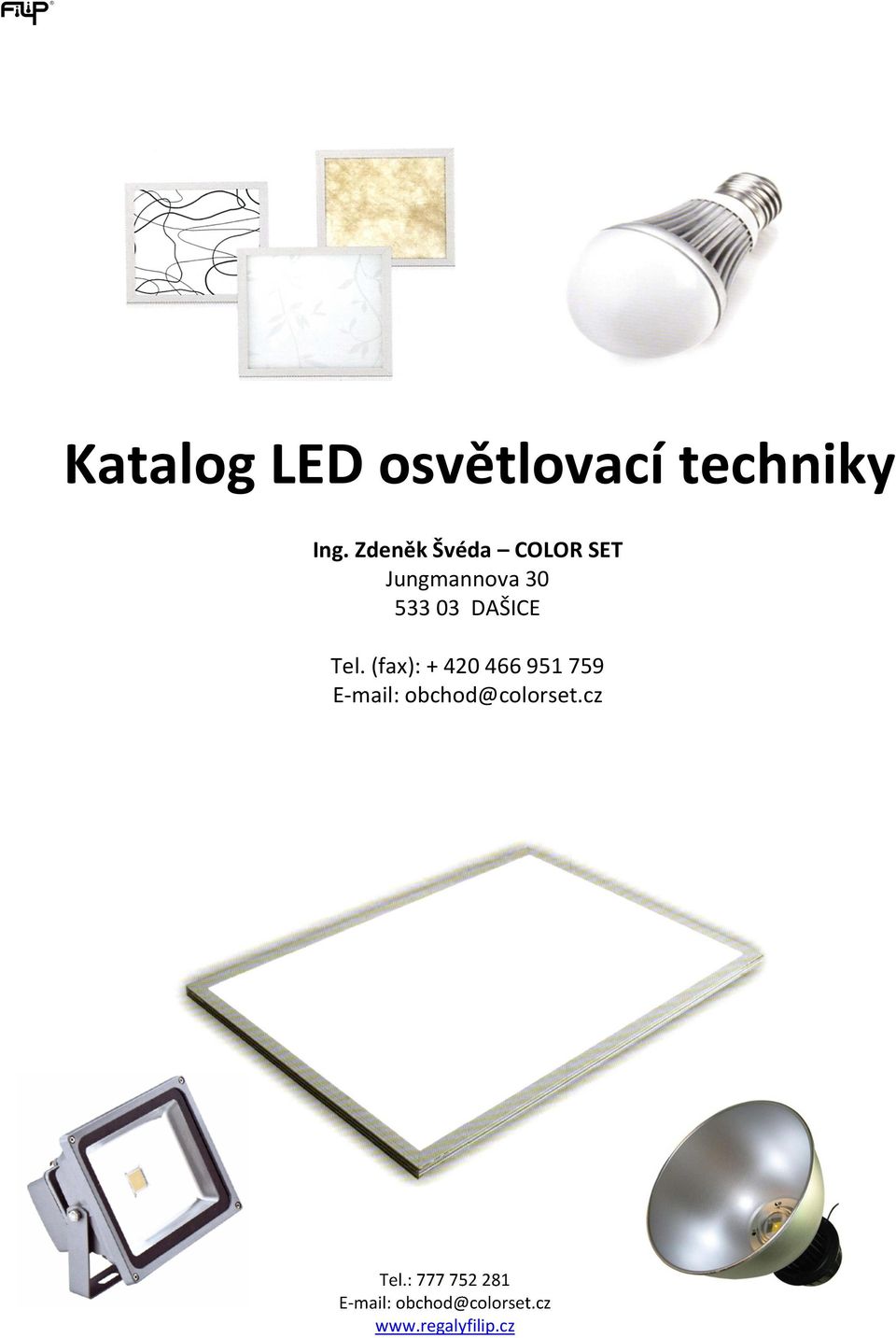

1 Katalog LED osvětlovací techniky Ing. Zdeněk Švéda COLOR SET Jungmannova DAŠICE Tel. (fax):

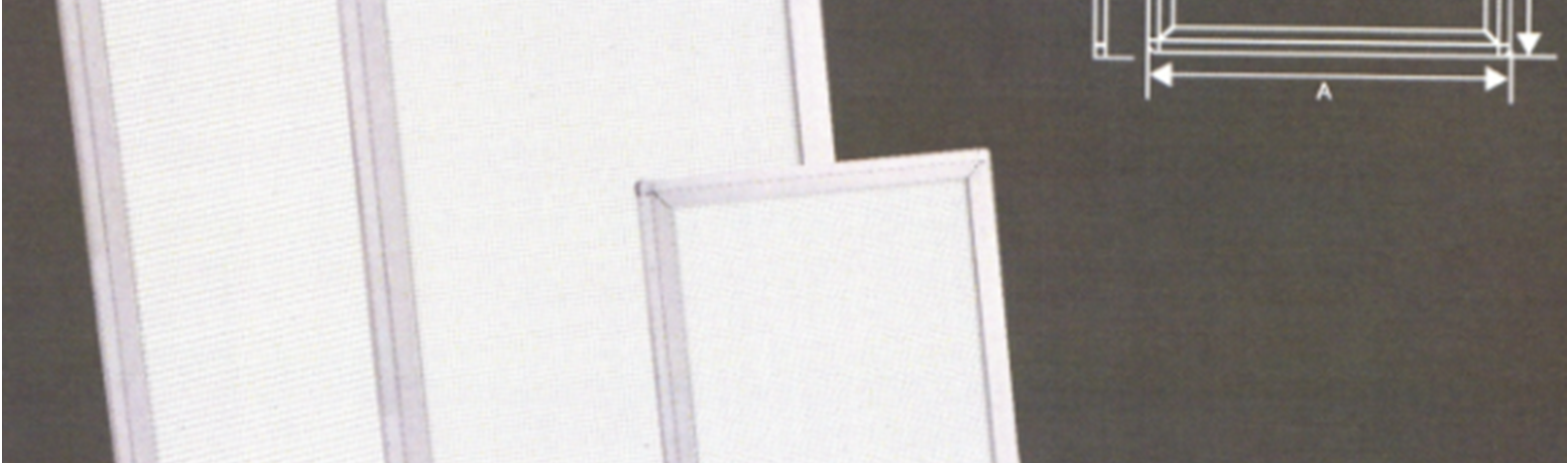

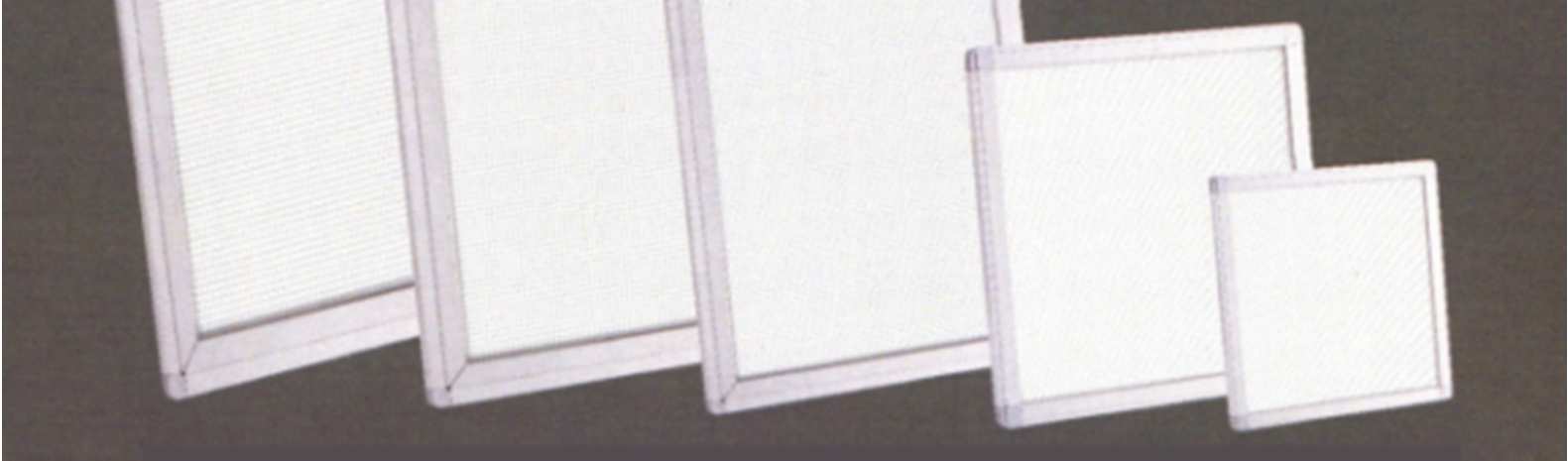

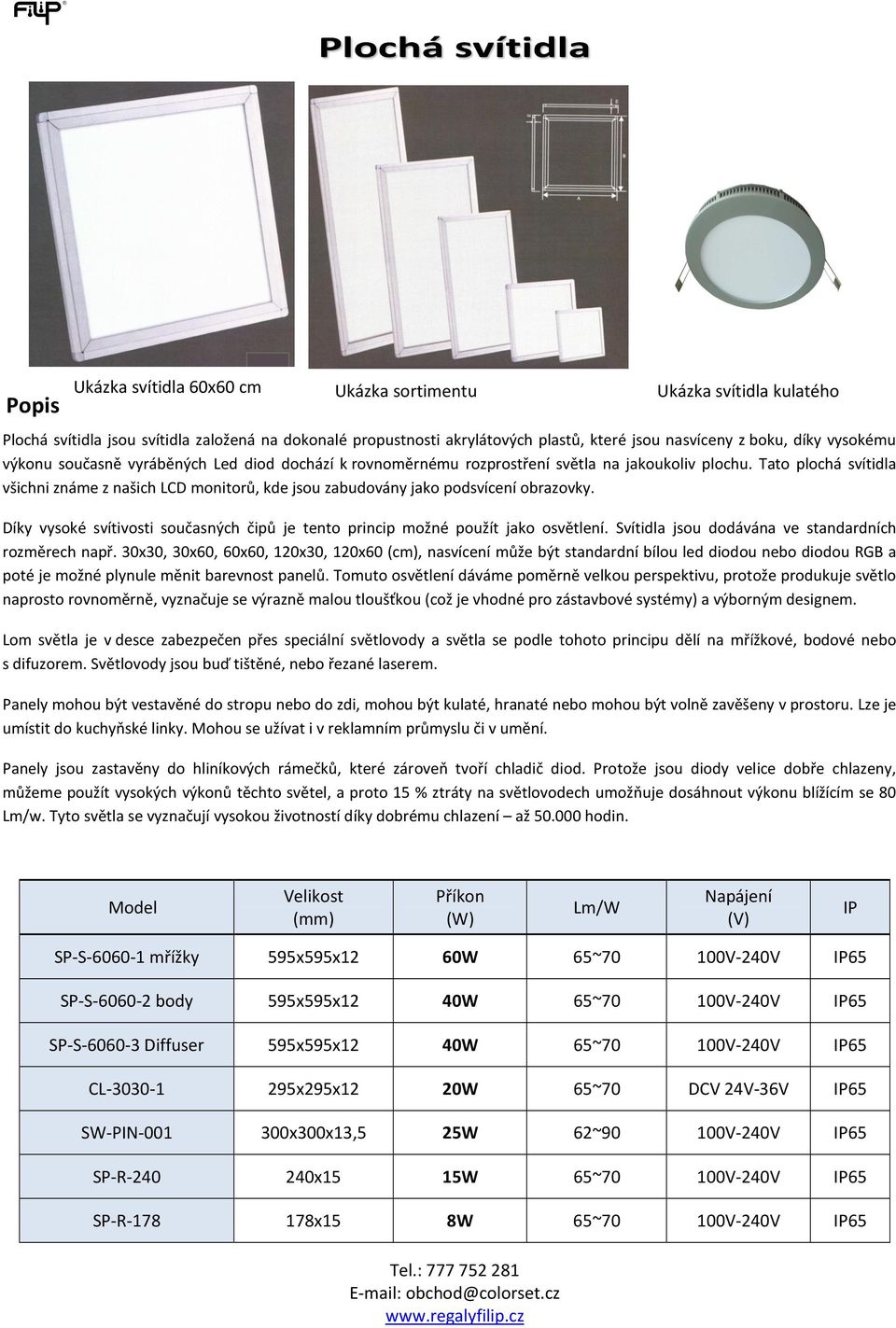

2 Ukázka svítidla 60x60 cm Popis Ukázka sortimentu Ukázka svítidla kulatého Plochá svítidla jsou svítidla založená na dokonalé propustnosti akrylátových plastů, které jsou nasvíceny z boku, díky vysokému výkonu současně vyráběných Led diod dochází k rovnoměrnému rozprostření světla na jakoukoliv plochu. Tato plochá svítidla všichni známe z našich LCD monitorů, kde jsou zabudovány jako podsvícení obrazovky. Díky vysoké svítivosti současných čipů je tento princip možné použít jako osvětlení. Svítidla jsou dodávána ve standardních rozměrech např. 30x30, 30x60, 60x60, 120x30, 120x60 (cm), nasvícení může být standardní bílou led diodou nebo diodou RGB a poté je možné plynule měnit barevnost panelů. Tomuto osvětlení dáváme poměrně velkou perspektivu, protože produkuje světlo naprosto rovnoměrně, vyznačuje se výrazně malou tloušťkou (což je vhodné pro zástavbové systémy) a výborným designem. Lom světla je v desce zabezpečen přes speciální světlovody a světla se podle tohoto principu dělí na mřížkové, bodové nebo s difuzorem. Světlovody jsou buď tištěné, nebo řezané laserem. Panely mohou být vestavěné do stropu nebo do zdi, mohou být kulaté, hranaté nebo mohou být volně zavěšeny v prostoru. Lze je umístit do kuchyňské linky. Mohou se užívat i v reklamním průmyslu či v umění. Panely jsou zastavěny do hliníkových rámečků, které zároveň tvoří chladič diod. Protože jsou diody velice dobře chlazeny, můžeme použít vysokých výkonů těchto světel, a proto 15 % ztráty na světlovodech umožňuje dosáhnout výkonu blížícím se 80 Lm/w. Tyto světla se vyznačují vysokou životností díky dobrému chlazení až hodin. Velikost (mm) Příkon (W) Lm/W Napájení (V) IP SP-S mřížky 595x595x12 60W 65~70 100V-240V IP65 SP-S body 595x595x12 40W 65~70 100V-240V IP65 SP-S Diffuser 595x595x12 40W 65~70 100V-240V IP65 CL x295x12 20W 65~70 DCV 24V-36V IP65 SW-PIN x300x13,5 25W 62~90 100V-240V IP65 SP-R x15 15W 65~70 100V-240V IP65 SP-R x15 8W 65~70 100V-240V IP65 Model

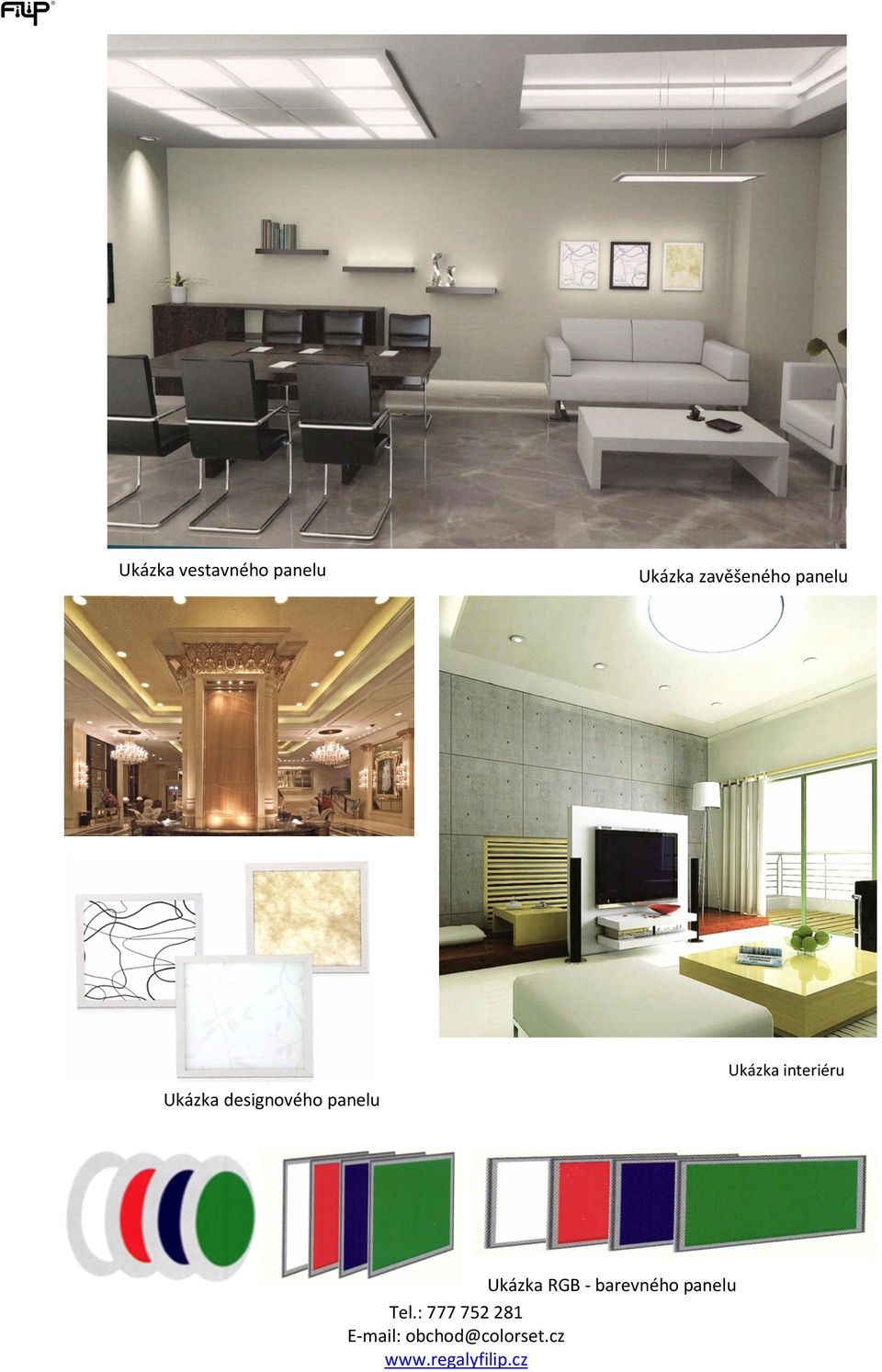

3 Ukázka vestavného panelu Ukázka zavěšeného panelu Ukázka interiéru Ukázka designového panelu Ukázka RGB - barevného panelu

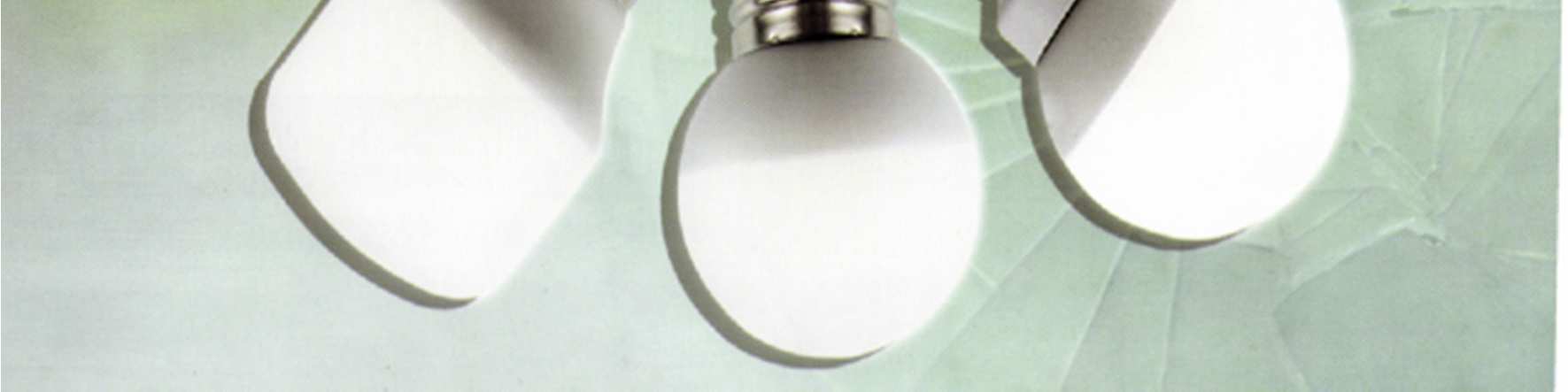

4 Popis Snaha o nahrazení klasických žárovek je patrná úspornými žárovkami, které procházejí vývojem. Pozadu nezůstávají ani žárovky s Led diodami. Současný stav udává, že žárovky vzhledem k chlazení dosahují mezi 60-70Lm/W. Na trhu se začínají objevovat žárovky s výkonem kolem Lm/W. Snahou naší firmy je nabídnout zákazníkovi plnohodnotnou světelnou náhradu za klasickou žárovku. Priority zákazníka jsou dle našeho názoru: 1. aby Led žárovka svítidla co nejpodobněji (nebo lépe) než obyčejná žárovka, 2. aby její provoz byl úspornější než u klasické žárovky. Proto jsme důkladně prostudovali žárovky a porovnali je s různými typy Led žárovek a došli jsme k tomuto závěru: Zákazník potřebuje žárovky, které mají cylindrický rozvod světla 180 a větší, protože je na takováto svítidla zvyklý, dále potřebuje, aby světlo mělo Ra co nejblíže žárovce (případně slunečnímu záření), jelikož je to pro lidský zrak příjemné. Proto jsme hledali žárovky s Ra indexem nad 80. Z hlediska úspory energie je dáno toto hlavně svítivostí v poměru chlazení, načež u žárovek je tento poměr nepříznivý vhledem k malým rozměrům, a proto se dnes pohybují cca do 80 Lm/W. Žárovky nabízíme v rozlišných designech a uchyceních (E27, E14, GU10, MR16). Ukázka sortimentu Model Příkon (W) Lm/W Napájení (V) LMP-G60E27x06-01B 6W 60~ V LMP-G60E27x04-01A 4,5W 60~ V LMP-G60E27X03-01B 3,5W 60~ V LMP-C40E14x030-01B 1,5W 65~ V LMP-M16GU53X04-05D 4W 75~80 AC/DC 12V LMP-M16GU10X04-05B 4W 75~ V LMP-M16GU53X03-05D 3W 65~70 AC/DC 12V LMP-M16GU10X03-05B 3W 65~ V Ukázka interiéru

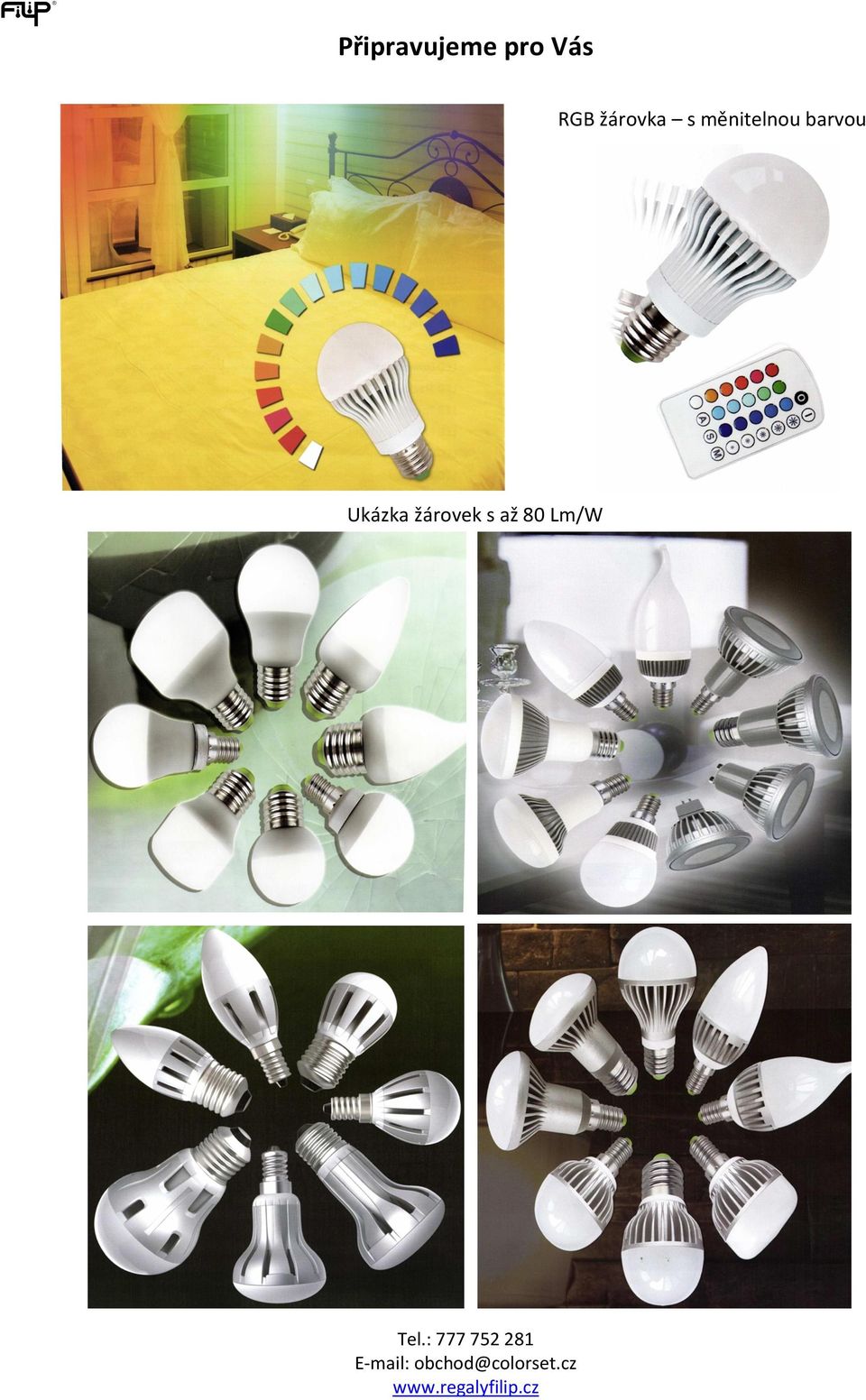

5 Připravujeme pro Vás RGB žárovka s měnitelnou barvou Ukázka žárovek s až 80 Lm/W

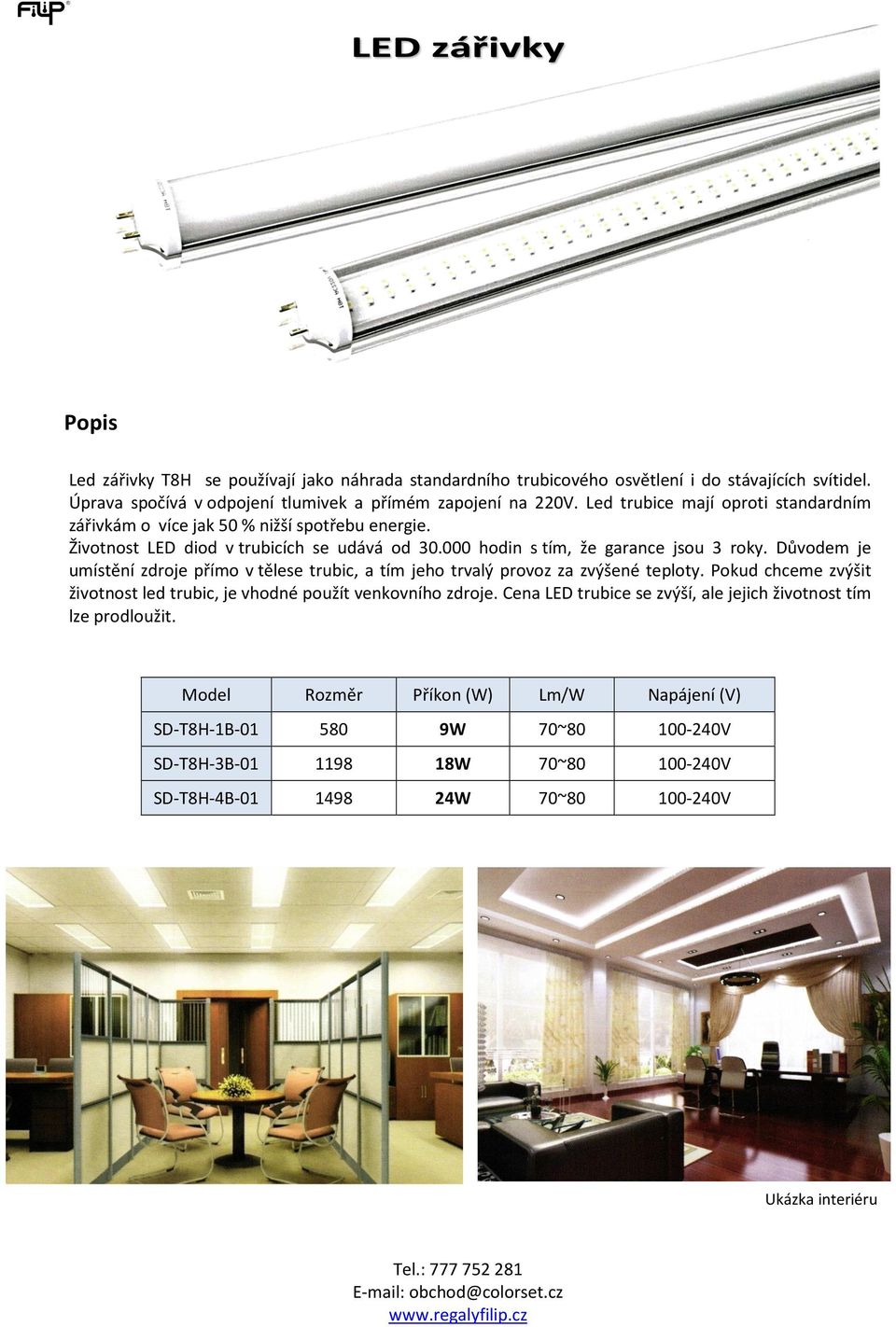

6 Popis Led zářivky T8H se používají jako náhrada standardního trubicového osvětlení i do stávajících svítidel. Úprava spočívá v odpojení tlumivek a přímém zapojení na 220V. Led trubice mají oproti standardním zářivkám o více jak 50 % nižší spotřebu energie. Životnost LED diod v trubicích se udává od hodin s tím, že garance jsou 3 roky. Důvodem je umístění zdroje přímo v tělese trubic, a tím jeho trvalý provoz za zvýšené teploty. Pokud chceme zvýšit životnost led trubic, je vhodné použít venkovního zdroje. Cena LED trubice se zvýší, ale jejich životnost tím lze prodloužit. Model Rozměr Příkon (W) Lm/W Napájení (V) SD-T8H-1B W 70~ V SD-T8H-3B W 70~ V SD-T8H-4B W 70~ V Ukázka interiéru

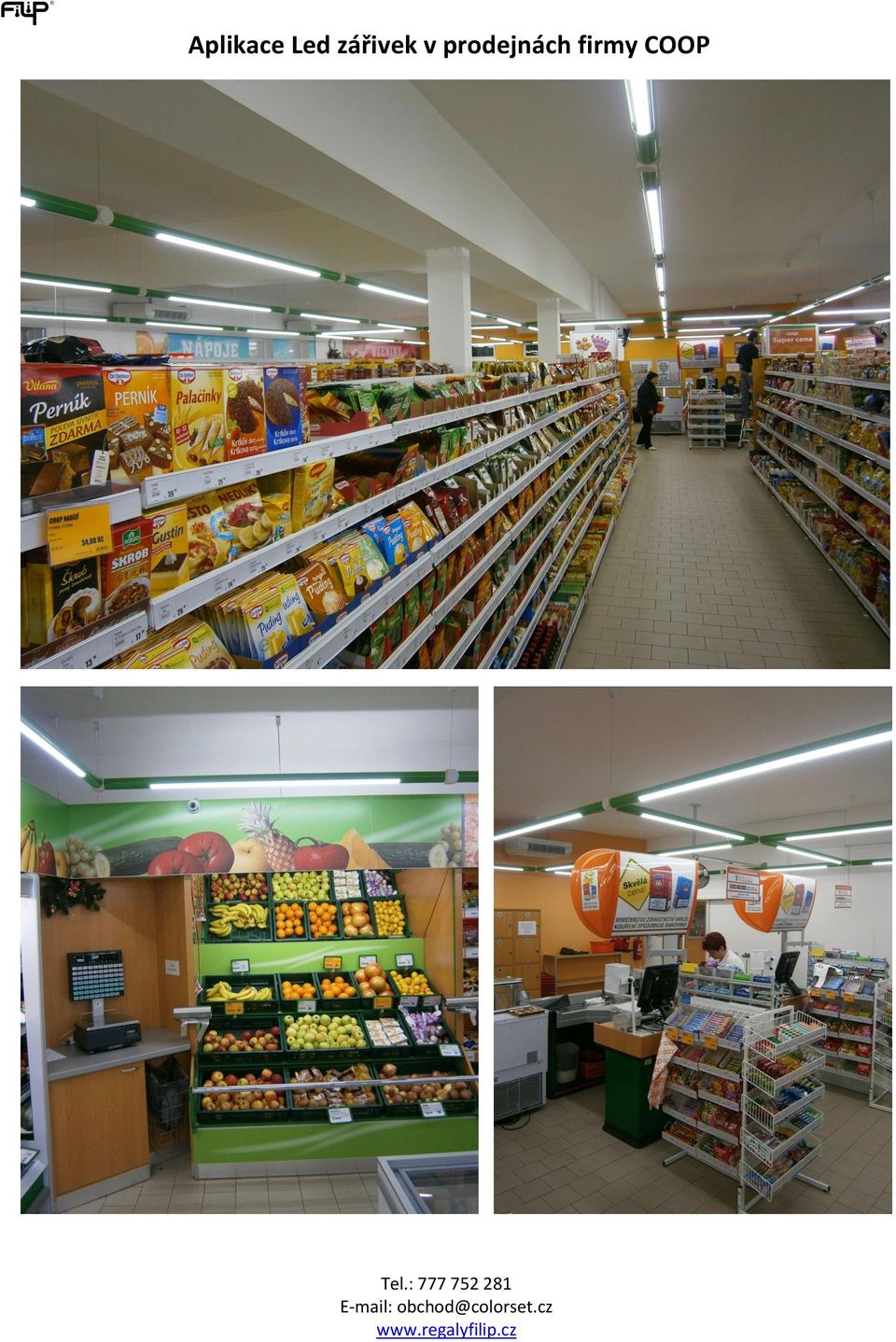

7 Aplikace Led zářivek v prodejnách firmy COOP

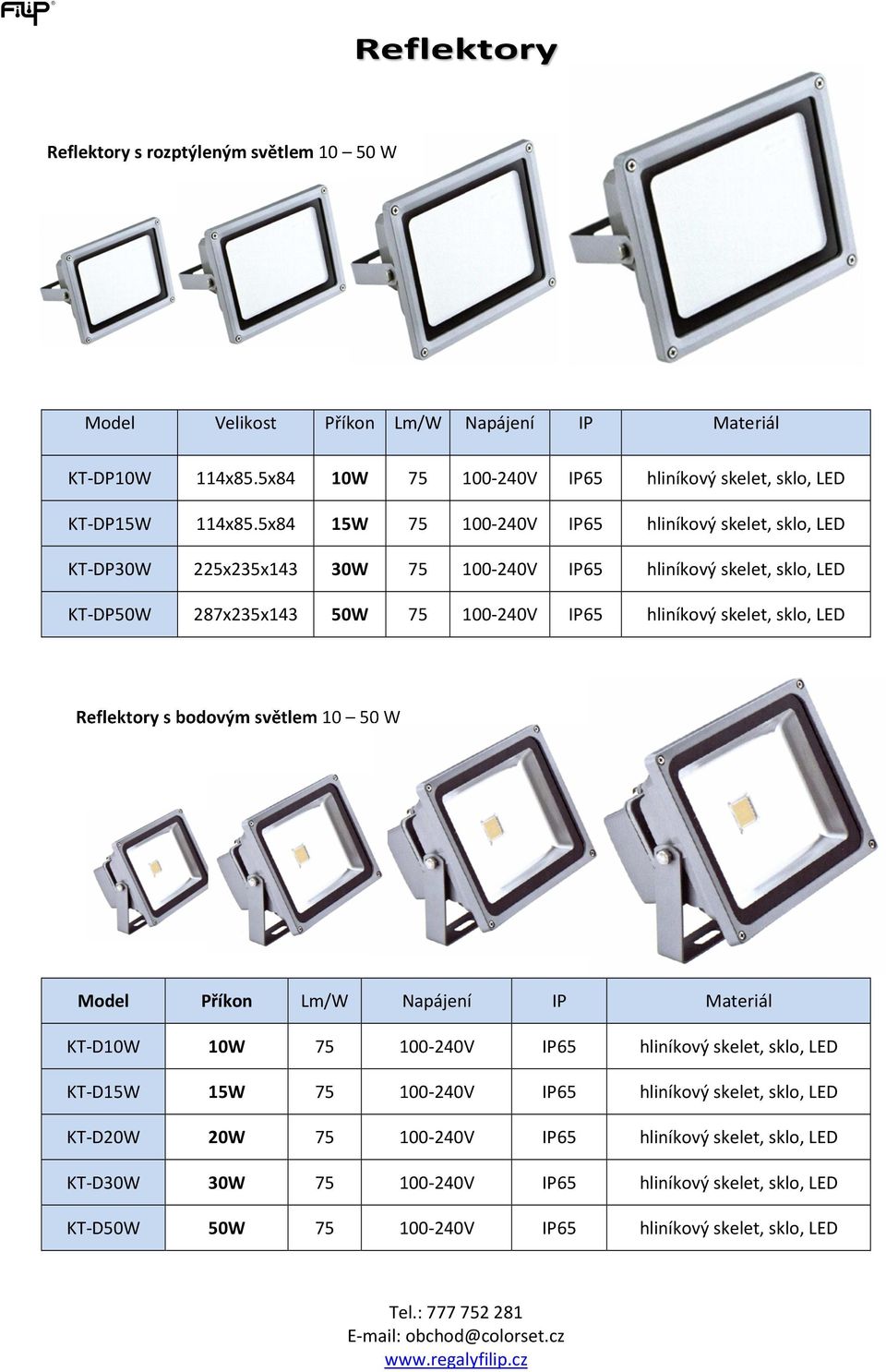

8 Reflektory s rozptýleným světlem W Model Velikost Příkon Lm/W Napájení IP Materiál KT-DP10W 114x85.5x84 10W V IP65 hliníkový skelet, sklo, LED KT-DP15W 114x85.5x84 15W V IP65 hliníkový skelet, sklo, LED KT-DP30W 225x235x143 30W V IP65 hliníkový skelet, sklo, LED KT-DP50W 287x235x143 50W V IP65 hliníkový skelet, sklo, LED Reflektory s bodovým světlem W Model Příkon Lm/W Napájení IP Materiál KT-D10W 10W V IP65 hliníkový skelet, sklo, LED KT-D15W 15W V IP65 hliníkový skelet, sklo, LED KT-D20W 20W V IP65 hliníkový skelet, sklo, LED KT-D30W 30W V IP65 hliníkový skelet, sklo, LED KT-D50W 50W V IP65 hliníkový skelet, sklo, LED

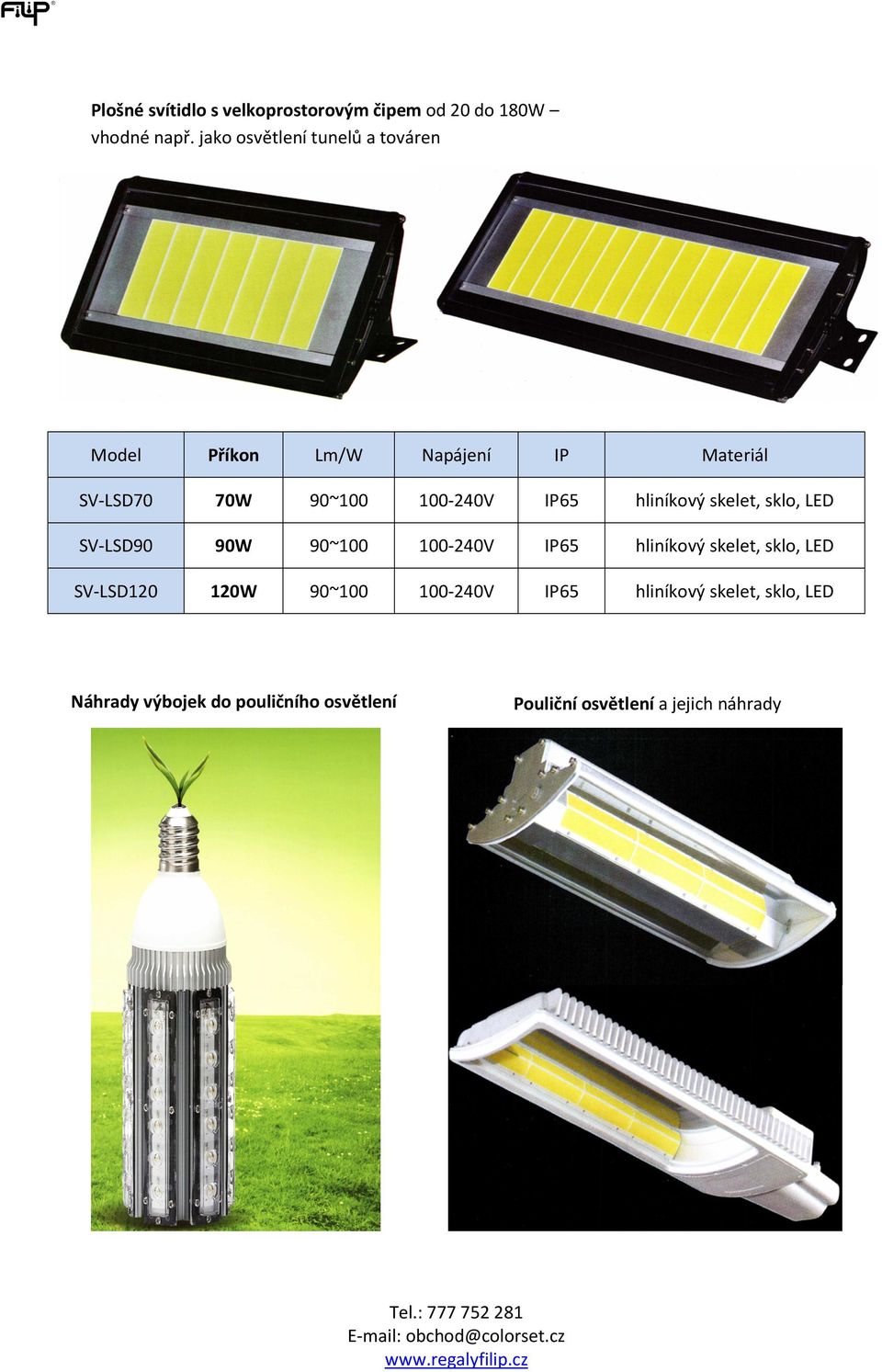

9 Plošné svítidlo s velkoprostorovým čipem od 20 do 180W vhodné např. jako osvětlení tunelů a továren Model Příkon Lm/W Napájení IP Materiál SV-LSD70 70W 90~ V IP65 hliníkový skelet, sklo, LED SV-LSD90 90W 90~ V IP65 hliníkový skelet, sklo, LED SV-LSD W 90~ V IP65 hliníkový skelet, sklo, LED Náhrady výbojek do pouličního osvětlení Pouliční osvětlení a jejich náhrady

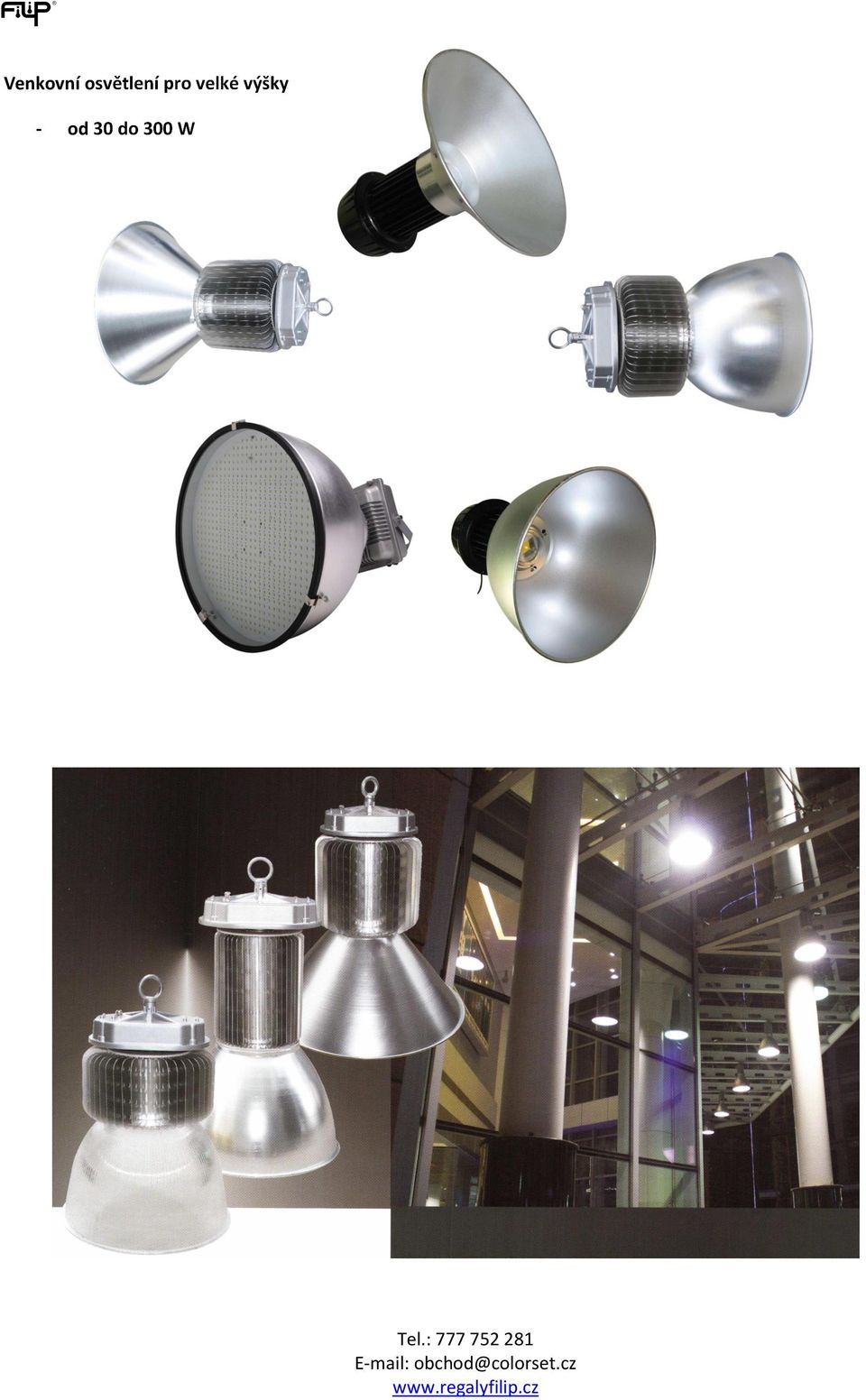

10 Venkovní osvětlení pro velké výšky - od 30 do 300 W

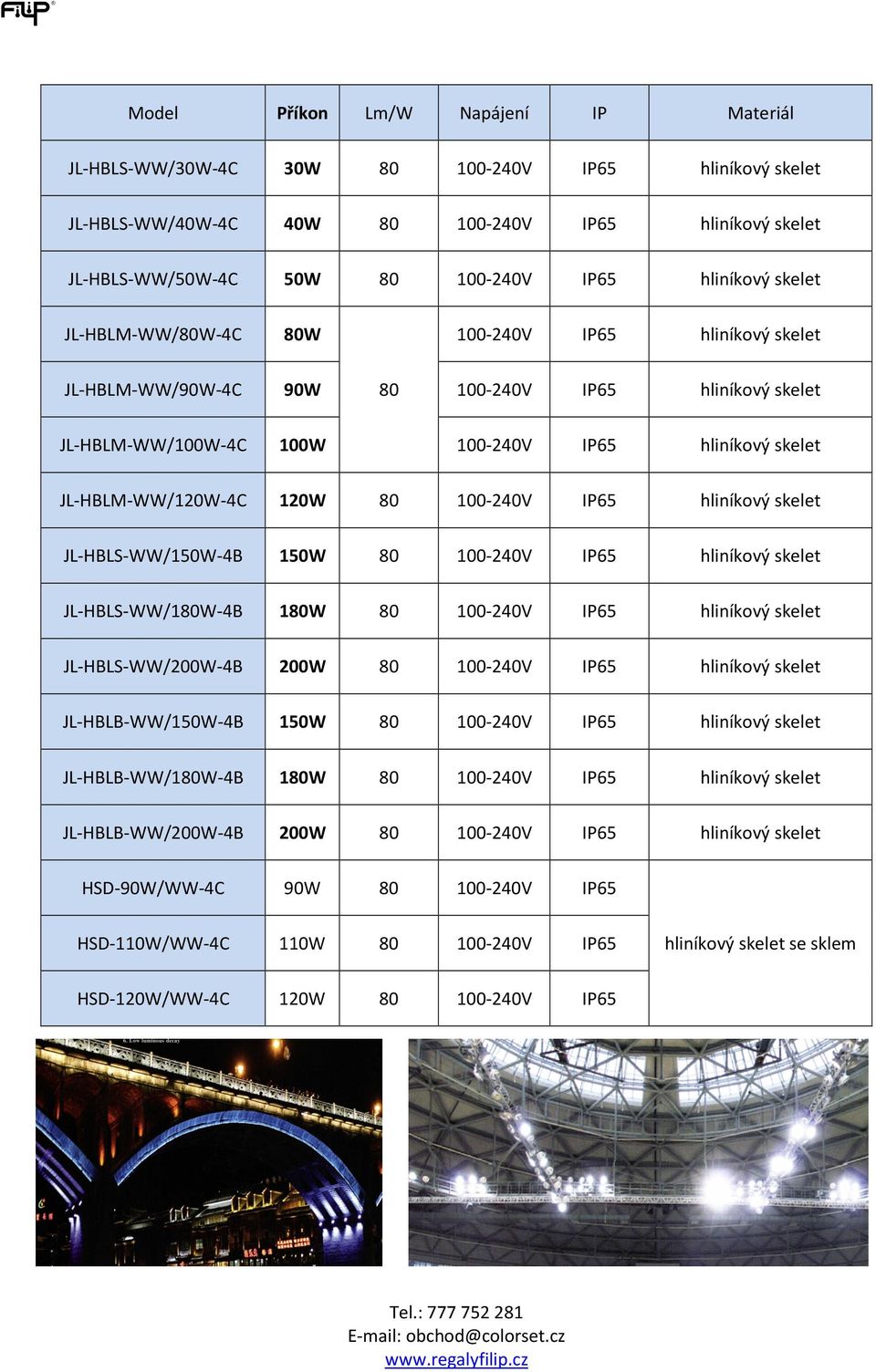

11 Model Příkon Lm/W Napájení IP Materiál JL-HBLS-WW/30W-4C 30W V IP65 hliníkový skelet JL-HBLS-WW/40W-4C 40W V IP65 hliníkový skelet JL-HBLS-WW/50W-4C 50W V IP65 hliníkový skelet JL-HBLM-WW/80W-4C 80W V IP65 hliníkový skelet JL-HBLM-WW/90W-4C 90W V IP65 hliníkový skelet JL-HBLM-WW/100W-4C 100W V IP65 hliníkový skelet JL-HBLM-WW/120W-4C 120W V IP65 hliníkový skelet JL-HBLS-WW/150W-4B 150W V IP65 hliníkový skelet JL-HBLS-WW/180W-4B 180W V IP65 hliníkový skelet JL-HBLS-WW/200W-4B 200W V IP65 hliníkový skelet JL-HBLB-WW/150W-4B 150W V IP65 hliníkový skelet JL-HBLB-WW/180W-4B 180W V IP65 hliníkový skelet JL-HBLB-WW/200W-4B 200W V IP65 hliníkový skelet HSD-90W/WW-4C 90W V IP65 HSD-110W/WW-4C 110W V IP65 hliníkový skelet se sklem HSD-120W/WW-4C 120W V IP65

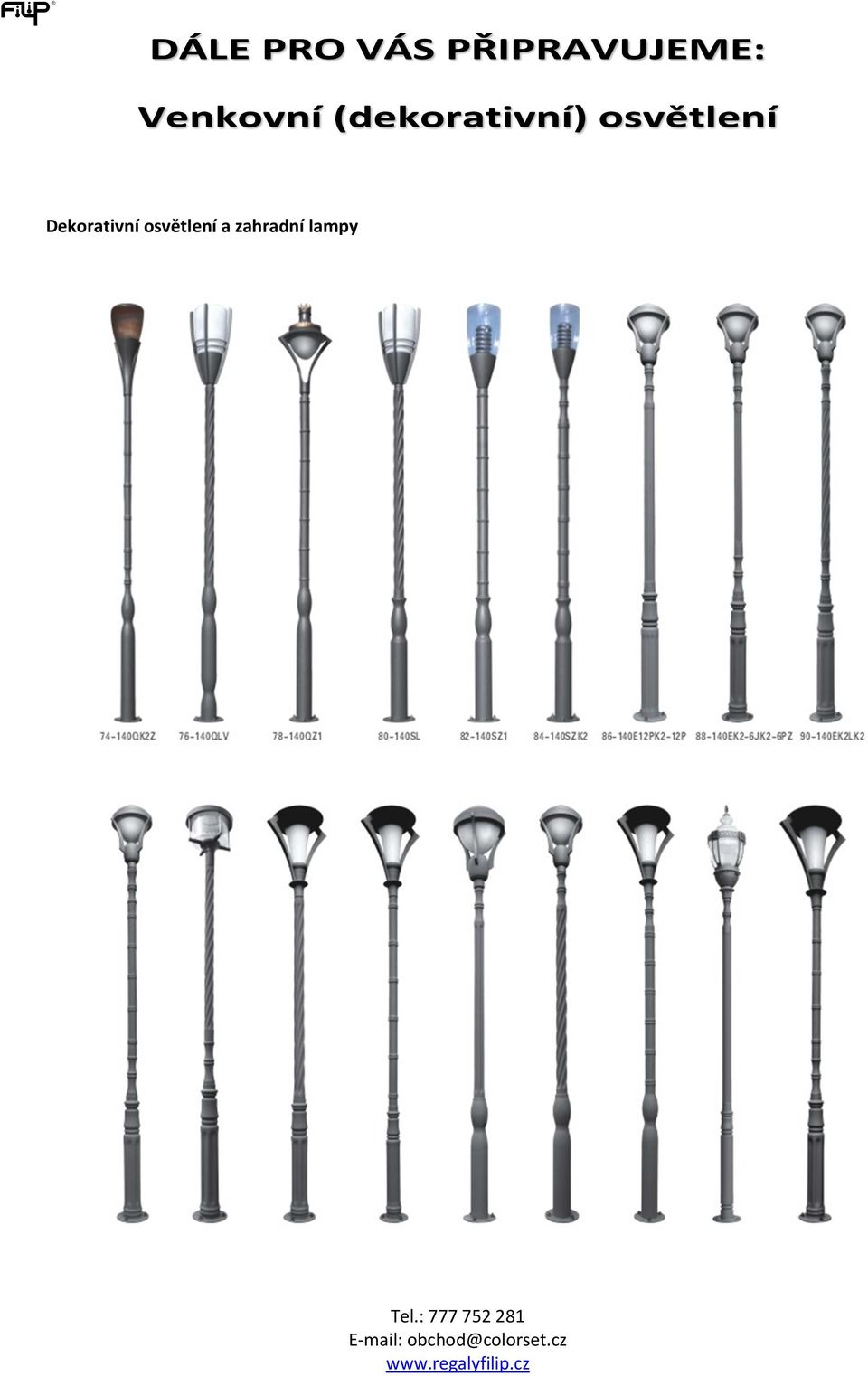

12 Dekorativní osvětlení a zahradní lampy

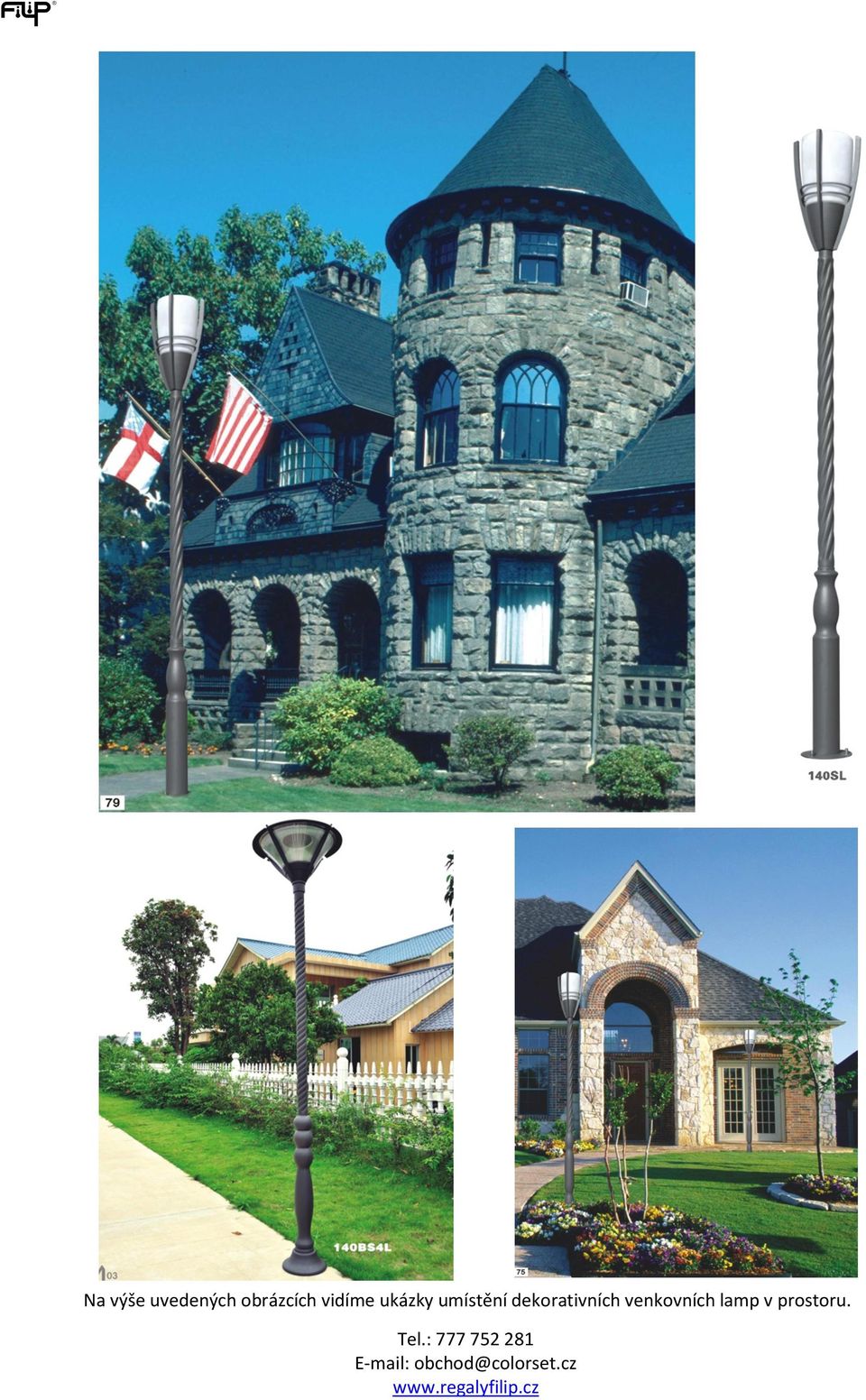

13 Na výše uvedených obrázcích vidíme ukázky umístění dekorativních venkovních lamp v prostoru.

14 Ukázka závěsných rustikálních venkovních lamp Ukázka moderních venkovních lamp

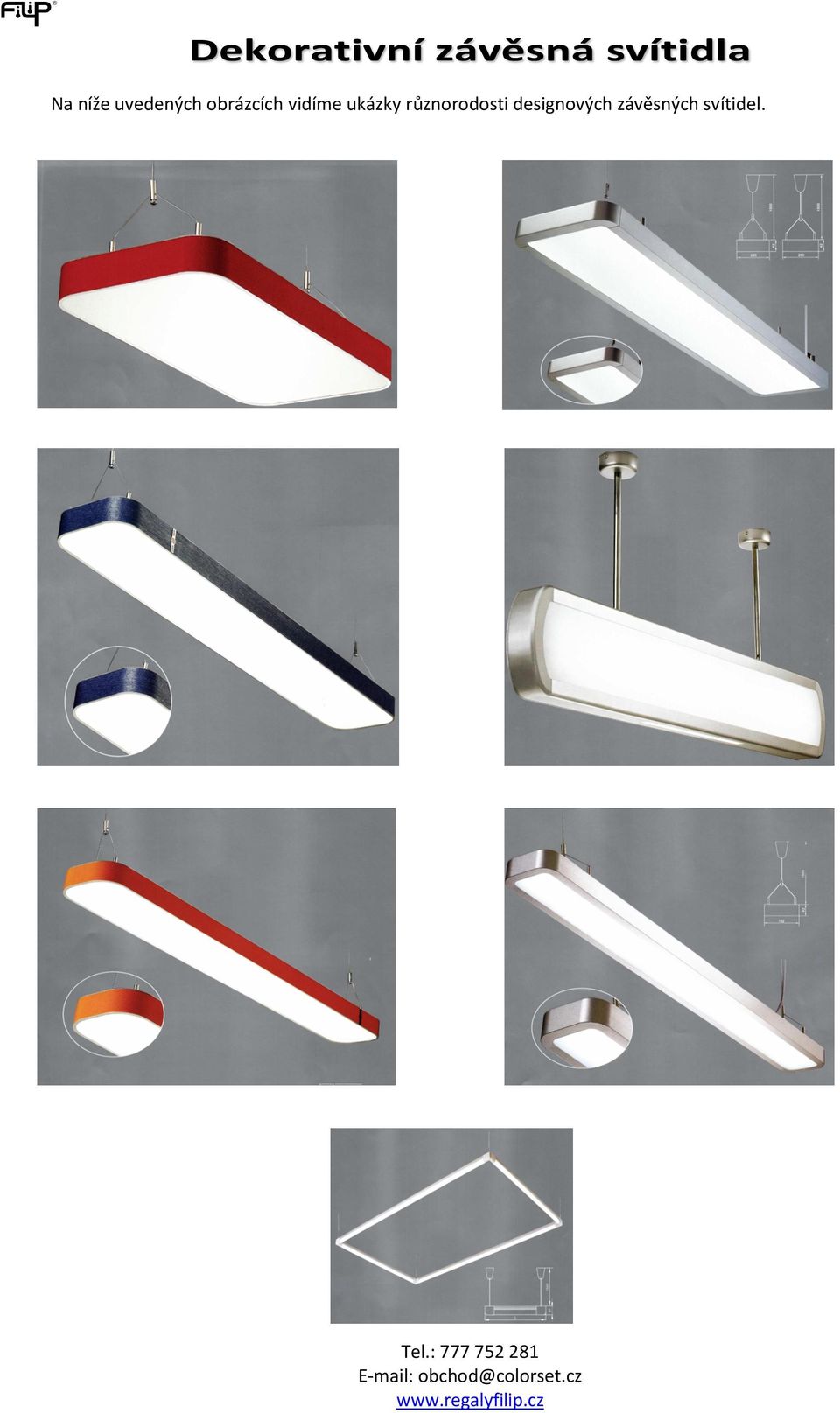

15 Na níže uvedených obrázcích vidíme ukázky různorodosti designových závěsných svítidel.

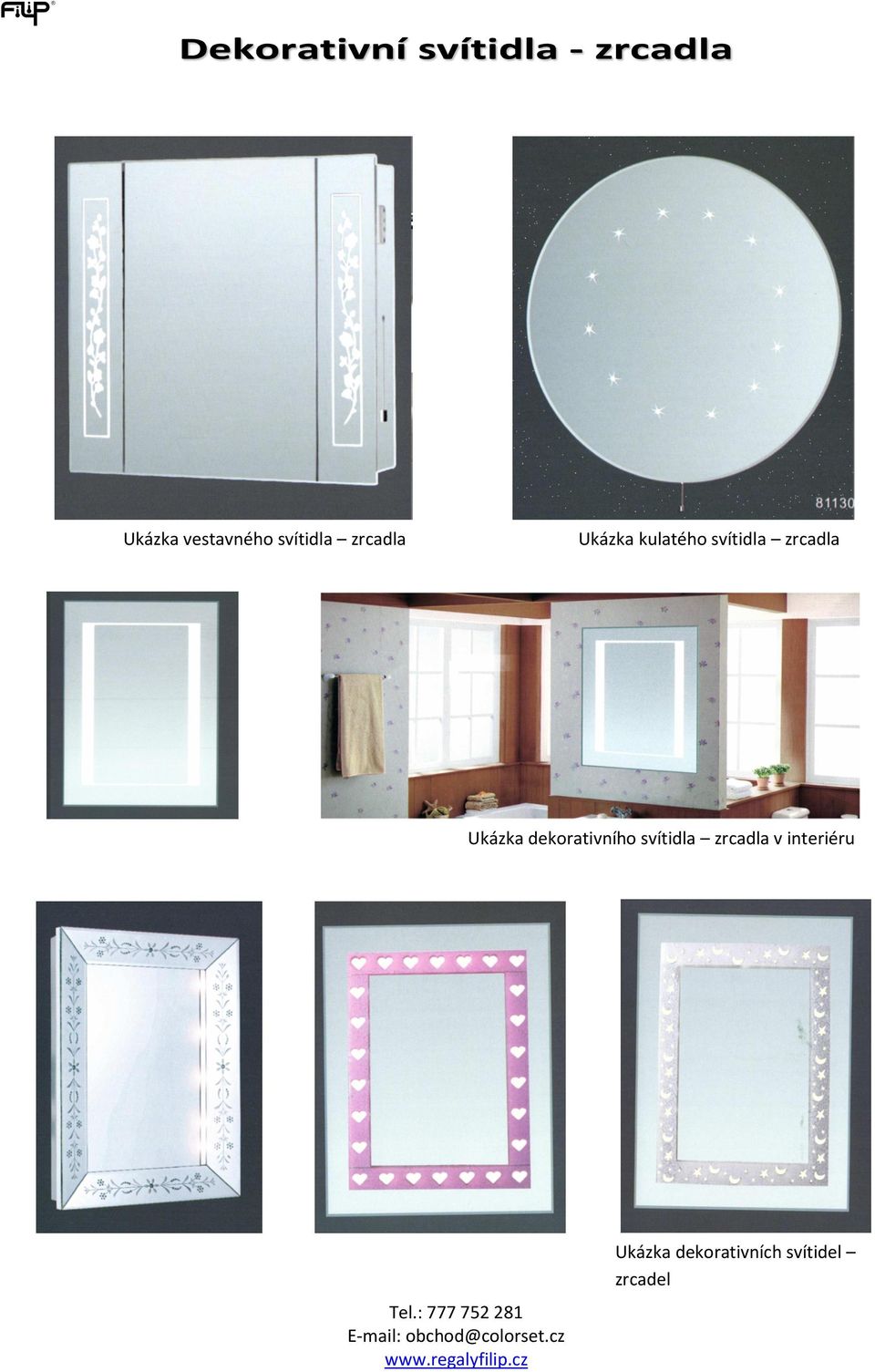

16 Ukázka vestavného svítidla zrcadla Ukázka kulatého svítidla zrcadla Ukázka dekorativního svítidla zrcadla v interiéru Ukázka dekorativních svítidel zrcadel
