2 CORSTAT Požadavky dle norem DIN EN a IEC Pracovní postupy a předpisy pro manipulaci s elektronicky náchylnými součástmi (EGB) jsou zaneseny ve směrnici DIN EN/IEC Přičemž platí, že pouze nízkoohmová, vodivá ochranná vrstva může splnit požadavky na stínění. CORSTAT TM a chrání před elektrickými poli a ESDS při přepravě. Elektrostatický výboj ESD Napěťová pole vznikají vždy a všude. Potenciální rozdílnost těchto polí představuje nebezpečí pro Vaše elektronické prvky a skupiny. Chraňte proto Vaši cennou elektroniku před nebezpečím ESD. Elektrostaticky chráněné místo Všechny přepravky a pracovní pomůcky v ochranné zóně (EPA) musí být vybaveny disipativní (odvodivou) vrstvou, aby umožnily uzemnění popř. kontrolované potenciální vyrovnání. Řešení Ochrana proti oxidaci Všechna ESD ochranná balení jsou zároveň možná doplnit aktivní, dočasnou, povrchovou vrstvou (VCI) zabraňující korozi. Pouze vyvarování se největších potenciálních rozdílů a použití odstiňujících vrstev zamezí vzniku nebezpečí ESD. Jisté a kontrolované vyrovnání možných rozdílů: použitím CORSTAT TM a s povrchovým odporem mezi 10 7 a 10 8 ohmů se tento možný rozdíl vyrovná. 2

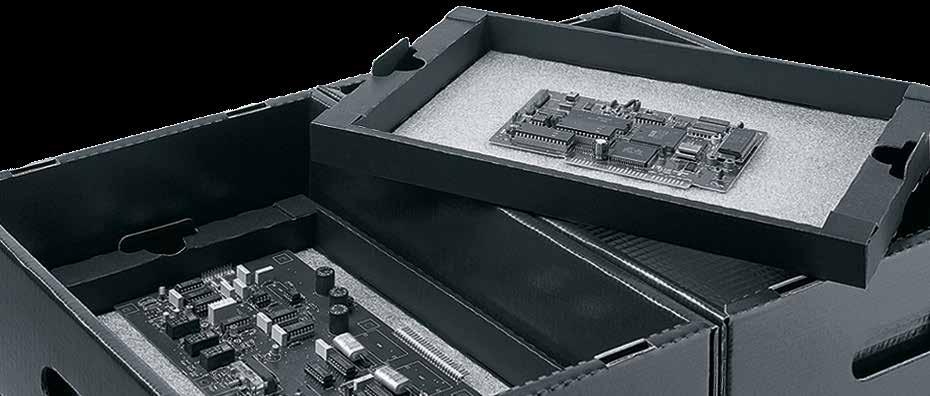

3 Permanentně vodivé bez časového omezení CORSTAT a pro bezpečné nasazení uvnitř a vně EPA oblasti ohmů odvodivá vrstva < 10 2 ohmů odstiňující vrstva odstiňující odvodivý disipativní Venku EPA Uvnitř EPA E < 50 nj vodivý / disipativní kontrolované vyrovnávání napětí Použití CP - COATED PRODUCTS chrání Vaše elektronické součástky. ESD přepravky nabízí speciální ochranné vrstvy, které vyrovnávají elektrostatické napětí a odstiňují pole. Tím pádem nabízí CORSTAT TM a COR- TRONIC širokou škálu možností, jak chránit Vaši elektroniku před nebezpečím ESD v rozsahu 10 2 až ohmů. Pro Vaši bezpečnost při balení, přepravě, skladování a zasílání. Vlnitá Wellpappe lepenka Odvodivá Ableitende úprava Versiegelung Odstínění Abschirmung CORSTAT Vlnitá Wellpappe lepenka Odvodivá Ableitende úprava Versiegelung Vodivá Leitfähige vrstva Schicht 3

4 CORSTAT Technická data CORSTAT Elektrická Povrchový odpor Odpudivá vrstva Ohm (1- nebo 2-vrstvá) bez těžkých kovů Povrchový odpor nejvloženější, vodivé vrstvy Odvodivá vrstva Ohm Kontrolované vyrovnání napětí Elektrické napětí při tření Vrchní vrstva Energy Bag Test dle ANSI / ESD STM IEC Chemická Koroze Galvanická reakce Recyklovatelnost Mechanická Odolnost proti oděru (vrchní vrstva s úpravou) Potiskovatelnost Vlhkost < ano žádné černá < 20 nj žádná žádná Resy 0062 dobrá podmíněná bez zhoršení elektrických vlastností < 10² ano žádné modrá, standard < 10 nj žádná žádná Resy 0062 dobrá podmíněná bez zhoršení elektrických vlastností Specifikace Odpovídá Odpovídá Chráněno ANSI/ESD S541 DIN EN udělen patent ANSI/ESD S541 DIN EN udělen patent Nepodléhá RoHS- směrnici (2002/95/EG a 2002/96/EG) Hmotnost např. L 600 B 400 H 120 mm 0,58 kg 0,58 kg 4

5 Životní prostředí Spolehlivá kvalita s delší životností. Všechny ESD přepravky jsou koncipovány pro vícenásobné použití. Odstiňující a odvodivá funkce je samozřejmě plně zachována. ESD přepravky jsou plně recyklovatelné. 5

6 CORSTAT Způsoby užití pro CORSTAT / / DISSIPATIV Logistické požadavky Umístění a užití Náležité požadavky přepravek dle DIN EN Volba materiálu Pořízení Menší množství celého standardního programu CORSTAT TM a skladem 6

7 Moduly / Komponenty skladovací balení oběžné balení transportní balení Uvnitř pole EPA tzn. ESD chráněné oblasti EPA =Eletrostaticky chráněné pole, ESD = Elektrostatický náboj vodivé (conductiv) 1 10² Ohm R S < Ohm nebo odvodivé (dissipativ) Ohm R S < Ohm Mimo pole EPA tzn. nekontrolovatelná oblast (normální přírodní podmínky) vodivé (conductiv) 1 10² Ohm R S < Ohm nebo odvodivé (dissipativ) Ohm R S < Ohm nebo ochranné působení proti výboji < 50 nj CORSTAT DISSIPATIV ( Ohm včetně odstínění) ( Ohm včetně odstínění) ( Ohm) CORSTAT ( Ohm včetně odstínění) ( Ohm včetně odstínění) Způsoby balení a přepravek ve standardním programu (viz příslušná strana) Výhoda: rychlé dodání, žádné náklady na raznice, k dodání v menším množství Individuální řešení Kontaktujte prosím příslušnou osobu (viz poslední stránka) Zhotovujeme obaly dle Vašich přání: velikost, množství, tisk atd. 7

8 CORSTAT Přepravky pro zasílání Standardní barva: modrá Vložky do TVS Tlumící pěna Výška 20 mm, disipativní růžová, černá elektricky vodivá Flatpac disipativní, včetně fixační fólie Přepravní krabičky s varovným potiskem složené přepravní krabičky včetně elektricky vodivé tlumící a PU pěny Vnitřní rozměr mm 01-TVS TVS přepravní krabičky ležaté 05-NS as * 10-NS as * 15-NS as * 20-NS as * 30-NS as * 40-NS as * 45-NS as * 50-NS as * 55-NS as * 57-NS as * 60-NS as * 65-NS as * 10-DFP 15-DFP 20-DFP 30-DFP 40-DFP 45-DFP 50-DFP 55-DFP 57-DFP 60-DFP** 65-DFP** Vnitřní rozměr mm 05-TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS TVS * Disipativní vlastnosti tlumící pěny růžové: max. 6 měsíců * Dis ipativní vlastnosti fólie: min. 6 měsíců ** na dotaz Na dotaz: Vložky do TVS Fixační vložky disipativní dle odpovídajícího TVS Pěnová mřížka disipativní dle odpovídajícího TVS 8

9 Korrvu Conductiv Přepravní krabičky včetně fixační fólie* COR-Pack s varovným potiskem Přepravní krabičky s disipativní tlumící pěnou* (20 mm) nebo elektricky vodivé Vnitřní rozměr mm 20-KC KC KC KC KC Vnitřní rozměr mm 05-TCP TCP TCP * Disipativní vlastnosti tlumící pěny růžové: max. 6 měsíců * Disipativní vlastnosti fólie: min. 6 měsíců Přepravní krabičky konstruktiv s varovným potiskem Vnitřní rozměr mm 10-TKVS TKVS TKVS Přepravní krabičky pro E-Prom s varovným potiskem Přepravní krabičky s elektricky vodivou pěnou: a) PE-pěnová zástrčka (6 mm) + Tlumící pěna (10 mm) b) PE-pěnová zástrčka (6 mm) c) Tlumící pěna (10 mm) průběžná Vnitřní rozměr mm 05-TEP TEP TEP TEP TEP a) b) c) Menší množství celého standardního programu CORSTAT a skladem 9

10 CORSTAT Přepravky pro výrobu a skladování Vnější vrstva s úpravou proti vlhkosti a proti poškrabání Standardní barva: černá Krabičky na cívky CORSTAT Vnitřní rozměr mm Cívka Ø mm 10-CRB , max. 16 cívek 30-CRB , max. 5 cívek Vnitřní rozměr mm Cívka Ø mm 10-CRM , max. 8 cívek Nové Zásobník na IC lišty CORSTAT oboustranná úprava CORSTAT s povrchovým odporem s vloženou vodivou vrstvou) < 10 4, odvodivá vrstva Ohmu, odpovídá DIN EN , stohovatelné, 5 přihrádek Vnitřní rozměr * Vnější rozměr * 10-ICM * Rozměry udány v mm Krabičky uzavřené CORSTAT pro IC lišty, s varovným potiskem Vnitřní rozměr mm Vnější rozměr mm 05-CTB CTB Krabičky Fifo CORSTAT pro IC lišty Vnitřní rozměr mm Vnější rozměr mm s víkem 10-CFI

11 Skladovací krabičky otevřené CORSTAT Vnitřní rozměr mm Vnější rozměr mm 05-CLBO CLBO CLBO CLBO CLBO CLBO CLBO CLBO Příslušenství pro výrobu, skladování a zasílání Proložky pro 48 / 50-TSC, CSC, MB, disipativní 2 rohy v uhlopříčce seřízlé Rozměr mm 05-DZW DZW Kroužkový pořadač disipativní, modrý, DIN A4 Vnitřní rozměr mm 10-DRO Lepící páska černá potřebné pro 30, 40, 45 a 50-TSC Délka m Šířka mm 10-KB Závěsný pořadač na ESD složky disipativní, černý pro pracovní listy Rozměr mm 10-DF Obálky disipativní, samolepící, transparentní, zmatnělé, jiné velikosti na dotaz Rozměr mm 05-LT LT Desky disipativní, černé pro pracovní listy Rozměr mm 10-DSH

12 CORSTAT Přepravky pro výrobu, skladování a zasílání Standardní barva: černá Přepravka s příčkami s varovným potiskem Pomocí odstranění dlouhé příčky se skýtá možnost zdvojnásobit přihrádky: příčky jsou disipativní Pro 30, 40, 45 a 50-TSC je potřebná lepící páska (samostatně k dostání) Vnitřní rozměr * Velikost přihrádek * Počet Počet Počet Vnější rozměr s víkem * L B H L B H přihrádek kr. přihr. dl. přihr. L B H 10-TSC TSC TSC TSC TSC ** ** TSC TSC TSC * Rozměry udané v mm ** na dotaz

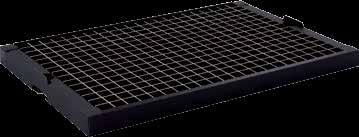

13 Podnosy CORSTAT Podnosy stohovatelné, volitelně s a nebo bez pěny, as = disipativní nebo el = vodivý volitelně s umělohmotným zesílením výstupků u CSC, TSC, MB Vnitřní rozměr mm Vnější rozměr mm 05-CTR CTR CTR CTR CTR CTR EE + CORTEC 20-CTR Nové Víko z bednové lepenky CTR D CTR mřížky z bednové lepenky CORSTAT Velikost mm komplet Přihr. velikost Počet přihr. Počet kr. Počet dl. L B H mm přihr. přihr. 05-CTR set CTR set Menší množství celého standardního programu CORSTAT a skladem 13

14 CORSTAT Přepravky pro výrobu, skladování a zasílání Vnější vrstva s úpravou proti vlhkosti a proti poškrabání Standardní barva: černá Multibox a CORTEC Vnitřní rozměr mm Vnější rozměr mm 10-MB MB Víko Multibox a CORTEC Vnitřní rozměr mm Vnější rozměr mm MBD Mřížky Multibox pro MB Rozměry udány v mm 50 Velikost mm komplet Přihr. velikost Počet krátkých Počet dlouhých L B H mm přihr. přihr. 100/200-MBK nebo L výška mřížky udává obj. číslo Počet zářezů Krátká mřížka Dlouhá mřížka Mřížky samostatně dokoupitelné, tudíž možné individuální rozměry 20 14

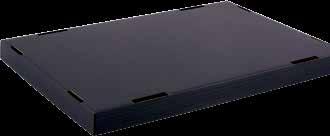

15 Customer-Store-kontejner v barevném provedení a CORTEC použitelné s a nebo bez víka Vnitřní rozměr mm bez zobáčků Vnější rozměr mm bez zobáčků (bez víka) 03-CSC CSC CSC CSC CSC CSC CSC CSC CSC CSC* CSC* Dostupné v: červené modré zelené černé * pro 36-CSC a 40-CSC nejsou mřížky dostupné Customer-Store-víko Vnitřní rozměr mm Vnější rozměr mm CSCD CSCD Na dotaz:: zásuvné krabičky vložky do mřížek konfekční balení 15

16 CORSTAT Mřížky do CSC kontejnerů Standardní barva: černá CSC mřížky z bednové lepenky CORSTAT pro CSC např. 03-CSCK nebo L Název kontejneru je obj. číslo Velikost mm komplet Přihr. velikost Počet krátkých Počet dlouhých L B H mm přihr. přihr Počet zářezů Krátká mřížka Dlouhá mřížka Mřížky samostatně dokoupitelné, tudíž možné individuální rozměry. Dostupné ve složeném nebo rozloženém stavu Rozměry udané v mm Šířka zářezu 2 mm CSC mřížky z bednové lepenky CORSTAT pro CSC např. 17-CSCK nebo L Název kontejneru je obj. číslo Velikost mm komplet Přihr. velikost Počet krátkých Počet dlouhých L B H mm přihr. přihr Počet zářezů Krátká mřížka Dlouhá mřížka Mřížky samostatně dokoupitelné, tudíž možné individuální rozměry. Dostupné ve složeném nebo rozloženém stavu Rozměry udané v mm Šířka zářezu 2 mm 16

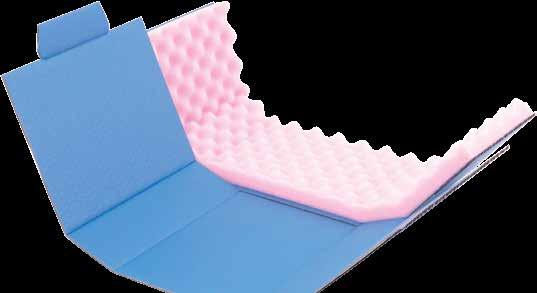

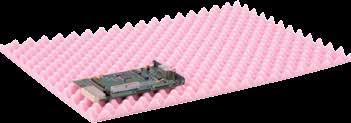

17 Menší množství celého standardního programu CORSTAT a skladem Tlumící pěna pro CSC disipativní růžová* / elektricky vodivá Rozměr mm 03 do 15-CSC do 40-CSC * Disipativní vlastnosti tlumící pěny růžové: max. 6 měsíců CSC vložky Box in Box CORSTAT pro 17 CSC a 19 CSC Vnitřní rozměr mm Počet boxů v kontejneru 17-CB1/ x 17-CB1/ x 19-CB1/ x 19-CB1/ x 17

18 CORSTAT Standardy ulehčují život Vaše předlohy jsou měřítkem naší práce Veškeré elektronické komponenty potřebují svoje vlastní řešení. A to my vyvíjíme dle Vašich požadavků. S naším řešením optimalizujete Vaše náklady na zasílání, skladování a přepravu. Pro zasílání E-Prom balení Přepravní krabičky s tlumící pěnou nebo fixační fólií Konstruktivní přepravní krabičky COR-Pack s tlumící pěnou Pro výrobu, vnitropodnikovou přepravu a skladování Stohovatelné kontejnery Podnosy pasující do standardního kontejneru Krabičky na cívky Skladovací krabičky otevřené Přepravky s příčkami Multiboxy 18

19 Celosvětově dostupné CORSTAT a jsou vyráběny celosvětově. Distributor je ve Vašem okolí. Zavolejte nám nebo nás navštivte na internetu. Expresní zasílání L Při objednávce do 11:00: odeslání položek ze standardního programu po ČR do 48 hodin! Větší množství (palety) dle domluvy. 19
