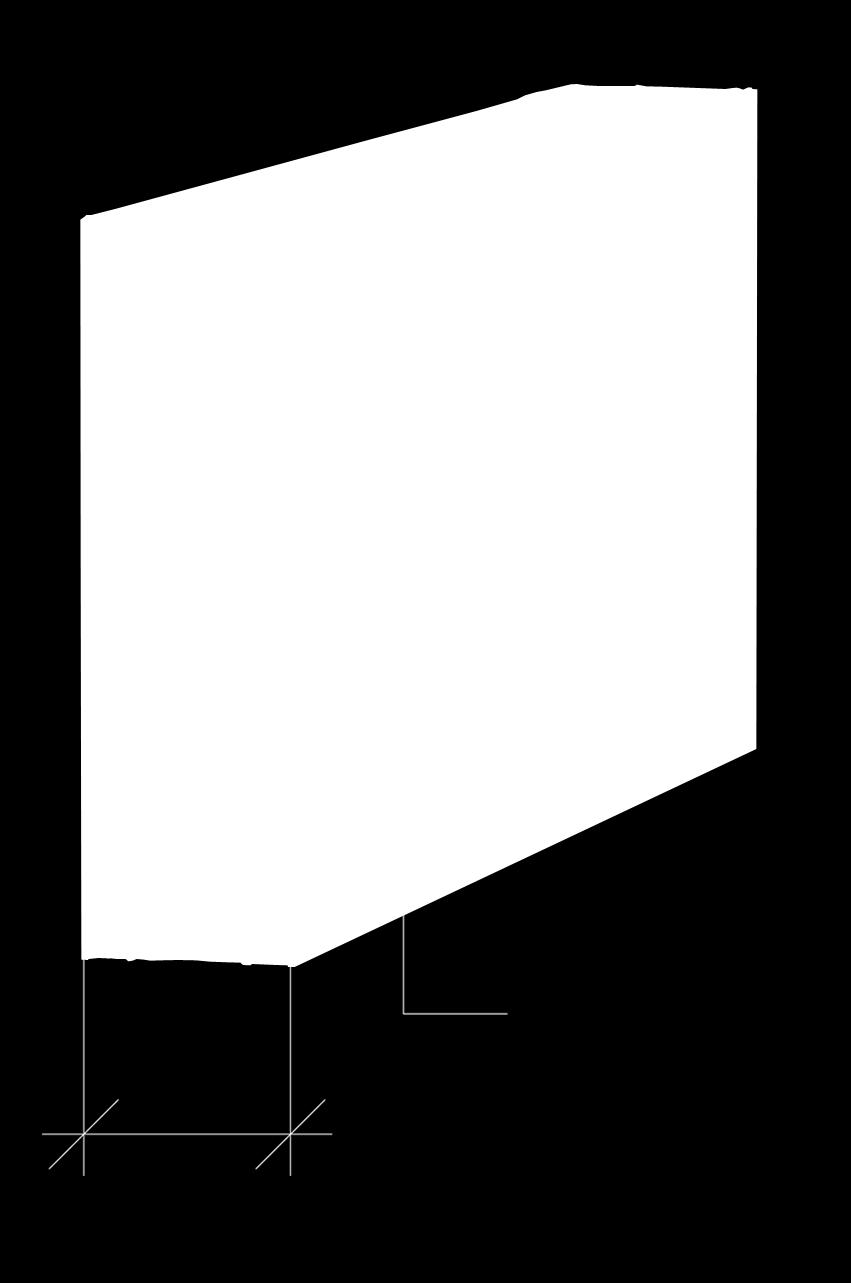

1 TECHNICKÝ LIST - APLIKACE Příčka E1 samonosná jednoduchá příčka bez povrchové úpravy pro nenosné účely k trvalému zabudování do staveb Příčka E1 samonosná jednoduchá příčka bez povrchové úpravy pro nenosné účely k trvalému zabudování do staveb Skladba tl. 60 mm 1 vrstva Ekopanelu E60 Doporučené použití lehké příčky a zástěny koupelna (optické oddělení záchodu) kuchyň (přetažení stěny k lince) oddělení šatny oddělení prostoru pod schody Balení materiálu jednotlivé kusy max. 20 ks ekopanelů na ležato na prokladech proti posunu slouží zajištění páskou dle domluvy: možnost obalení strečovou fólií Skladování materiálu suchý a krytý sklad (plachta) maximálně rovná stabilní plocha (paleta) desky podloženy příčně k delší straně min. na 3-4 místech (cca á 800 mm) max. 20 ks ekopanelů na ležato, pak proklady cca á 800 mm max. výška stohu je 3x20 ks Omezení max. výška příčky 3200 mm použití pouze 1 ks na výšku (spojování příčky E1 na výšku není možné) důležitá objednávka výšky ekopanelů dle výšky příčky na míru ( mm) pro jednoduchou příčku nelze použít Ekopanel E40 Popis Hodnota Jednotka Právní předpis 1x Ekopanel 60 rozměry: tloušťka šířka délka 58 (tolerance +2 mm) 1200, plošná hmotnost 22 kg/m 2 objemová hmotnost 379 kg/m 3 součinitel tepelné vodivosti: λ 0,099 W/(m.K) ČSN EN 13986, EN 12664, EN koeficient difúzního odporu: μ 9,7 ČSN EN 13986, EN ISO B (23 C, 0/85 % relativní vlhkosti) vzduchová neprůzvučnost 33 db ČSN EN požární odolnost EI 30 D3 EN , EN reakce na oheň: kategorie E ČSN EN 13986, EN mm mm mm

2 samonosná jednoduchá příčka bez povrchové úpravy pro nenosné účely k trvalému zabudování do staveb Montážní postup řezání (kotoučová, přímočará pila) olepení hran kladení desek ekopanelu v jedné řadě dodržení pravidelného střídání lícové ( TOP ) a rubové strany desek ekopanelu vyříznutí žlábku pro elektroinstalace (kotoučová pila pod úhlem 45 ) vyříznutí otvorů a prostupů (vykružovačka ø 73 mm) krabička bez nutnosti sádrování zavěšení předmětů zašroubování vrutů bez předvrtání a hmoždinek VARIANTA SPONA STĚNOVÁ UNI založení a kotvení příčky sponami stěnovými UNI: vytyčit polohu příčky na podlahu, podhled i stávající stěny založení na betonovém podkladu: přišroubovat zakládací fošnu 60/40 mm pomocí: hmoždinek ø 10 mm á 600 mm a vrutů EP 6x100 mm mechanických kotev 10x100 mm á 600 mm závitových tyčí ø 10 mm a chemické kotvy á 600 mm turbošroubů 6x100 mm á 600 mm založení na podkladu na bázi dřeva (OSB, DTD, fošny,...): přišroubovat zakládací fošnu 60/40 mm pomocí: vrutů EP 5x60 mm á 600 mm přišroubovat do zakládací fošny, stávajících stěn a podhledu spony stěnové UNI pomocí vrutů EP 4x50 mm á 500 mm nanést komprimační izolační pásky nebo nízko expanzní montážní pěnu na zakládací fošnu, podhled i stávající stěnu pro příčku vždy pro montovanou desku vložit ekopanel na připravené místo přišroubovat desku ke sponám stěnovým UNI vruty EP 4x50 mm spojování desek sponami stěnovými UNI: přišroubovat spony stěnové UNI na svislou hranu usazeného ekopanelu po celé délce pomocí vrutů EP 4x50 mm á 500 mm, první á 250 mm od podlahy a stropu (v podhledu a na zakládací fošně jsou již spony v celé délce příčky ukotveny) nanést komprimační izolační pásky nebo nízko expanzní montážní pěnu na celou hranu téhož ekopanelu, na zakládací fošnu i podhled přiložit druhý ekopanel na sraz tak, aby byl dodržen požadavek pravidelného střídání lícové ( TOP ) a rubové strany desek přišroubovat spony stěnové UNI pomocí vrutů EP 4x50 mm do druhého ekopanelu případně spáry dotěsnit vložením komprimačních izolačních pásků či nízkoexpanzní mont. pěnou systematicky opakovat montážní postup až na druhý konec příčky, kde se poslední panel šířkově upraví dle potřeby

3 samonosná jednoduchá příčka bez povrchové úpravy pro nenosné účely k trvalému zabudování do staveb Příčka E1 10 m 2 POPIS MATERIÁLU MNOŽSTVÍ Ekopanel E60 10 m 2 Zakládací fošna 60/40 mm 3,5 m Turbošroub 6x100 mm 6 ks Spona stěnová UNI 50 ks Vrut EP 4x50 mm 300 ks Samolepící páska SP ks/100 m 2 dle počtu řezů Montážní pěna 750 ml vydatnost 1 ks/40 m 2 Montážní nářadí: SPONA STĚNOVÁ UNI ruční kotoučová pila ( mafl ) přímočará pila vrtačka děrovka (vykružovací vrták) aku vrtací šroubovák pistole na PUR pěnu hák na přenášení ekopanelů EKOPANEL 60

4 E1.01 SPOJOVÁNÍ EKOPANELŮ - SPONA STĚNOVÁ UNI

5 E1.02 KOTVENÍ PŘÍČKY DO BETONU, DO ROVNÉHO PODHLEDU DETAIL 1 DETAIL 2

6 E1.03 KOTVENÍ PŘÍČKY DO DŘEVA, DO ŠIKMÉHO PODHLEDU DETAIL 3 DETAIL 4

7 E1.04 NAPOJENÍ PŘÍČKY E1 K OBVODOVÉ STĚNĚ EKO3 DETAIL 5 E1.05 NAPOJENÍ PŘÍČKY E1 K PŘÍČCE E2 N DETAIL 6

8 E1.06 NAPOJENÍ PŘÍČKY E1 K OBVODOVÉ STĚNĚ E2 I DETAIL 7 E1.07 NAPOJENÍ PŘÍČKY E1 K PŘÍČCE E2 A DETAIL 8

9 E1.08 NAPOJENÍ PŘÍČKY E1 K PŘÍČCE E2 DETAIL 9 E1.09 NAPOJENÍ PŘÍČKY E1 K PŘÍČCE E1 DETAIL 10

10 E1.10 PROVEDENÍ ROHU PŘÍČKY E1 DETAIL 11 E1.11 NAPOJENÍ PŘÍČKY E1 K JINÉ KONSTRUKCI (ZDIVO, BETON...) DETAIL 12
