1 Zakladatel firmy Georg Utz

2 Vše pro elektro-průmysl 214

3 Antistatické přepravky ESD Antistatické přepravky ESD 215

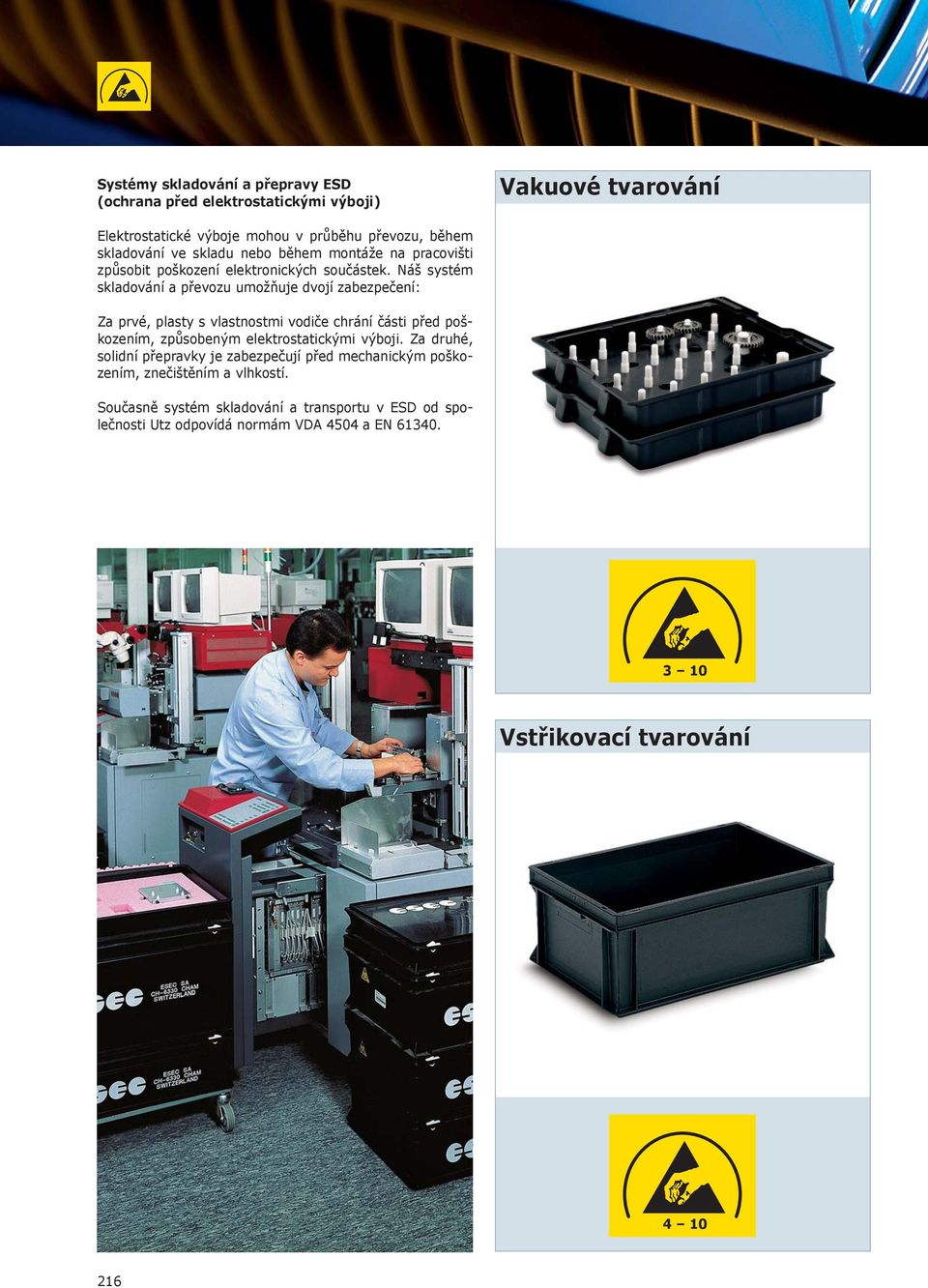

4 Systémy skladování a přepravy ESD (ochrana před elektrostatickými výboji) Vakuové tvarování Elektrostatické výboje mohou v průběhu převozu, během skladování ve skladu nebo během montáže na pracovišti způsobit poškození elektronických součástek. Náš systém skladování a převozu umožňuje dvojí zabezpečení: Za prvé, plasty s vlastnostmi vodiče chrání části před poškozením, způsobeným elektrostatickými výboji. Za druhé, solidní přepravky je zabezpečují před mechanickým poškozením, znečištěním a vlhkostí. Současně systém skladování a transportu v ESD od společnosti Utz odpovídá normám VDA 4504 a EN Vstřikovací tvarování

5 Antistatické přepravky ESD Přepravky na technické součástky Vakuové tvarování Přepravky na technické součástky Vstřikovací tvarování Antistatické přepravky ESD 217

6 RAKO ESD 200 x 150 mm RAKO ESD 400 x 300 mm Výška Vnitřní rozměry EL 120 mm 162 x 112 x 117 mm EL EL na panty EL na háčky Samouzavírací zámek Ostatní vybavení: Informace v části RAKO, stránky Výška Vnitřní rozměry EL 65 mm 358 x 258 x 62 mm EL 120 mm 358 x 258 x 117 mm EL 145 mm 364 x 264 x 130 mm EL 170 mm 358 x 258 x 165 mm EL 220 mm 358 x 258 x 214 mm EL 270 mm 353 x 253 x 267 mm EL 320 mm 358 x 258 x 317 mm Varianty dna a stěn najdete v části RAKO, stránky RAKO ESD 300 x 200 mm Výška Vnitřní rozměry EL 120 mm 258 x 158 x 117 mm EL 220 mm 260 x 160 x 217 mm EL EL na panty EL na háčky Samouzavírací zámek Úchyt na etikety Vklady do přepravek Potisk Pouzdra na etikety Identifikace Informace v části RAKO, stránky Manipulační vozíky, viz stránka EL EL na panty EL na háčky Samouzavírací zámek Ostatní vybavení: Informace v části RAKO, stránky

7 Antistatické přepravky ESD RAKO ESD 600 x 400 mm RAKO ESD 800 x 600 mm Výška Vnitřní rozměry EL 75 mm 552 x 352 x 72 mm EL 78 mm 565 x 365 x 63 mm EL 120 mm 558 x 358 x 116 mm EL 145 mm 563 x 363 x 130 mm EL 170 mm 558 x 358 x 166 mm EL 220 mm 557 x 357 x 216 mm EL 280 mm 562 x 362 x 264 mm EL 325 mm 558 x 358 x 320 mm EL 410 mm 561 x 361 x 395 mm EL 425 mm 558 x 358 x 422 mm EL 544 mm 561 x 361 x 545 mm Výška Vnitřní rozměry EL 120 mm 748 x 548 x 116 mm EL 220 mm 748 x 548 x 216 mm EL 320 mm 748 x 548 x 316 mm EL 425 mm 748 x 548 x 421 mm Varianty dna a stěn najdete v části RAKO, stránky Antistatické přepravky RAKO jsou dostupné také ve variantách se zpevněným dnem. Varianty dna a stěn najdete v části RAKO, stránky Antistatické přepravky RAKO jsou dostupné také ve variantách se zpevněným dnem EL EL na panty EL na háčky Samouzavírací zámek Úchyt na etikety Vklady do přepravek Potisk Pouzdro na etikety Identifikace Informace v části RAKO, stránky Manipulační vozíky, viz stránka EL Těsnící víko pro výšky 120 mm EL Těsnící víko pro výšky od 120 mm Samouzavírací zámek Úchyt na etikety Vklady do přepravek Potisk Pouzdro na etikety Identifikace Informace v části RAKO, stránky Manipulační vozíky, viz stránka 232. Antistatické přepravky ESD 219

8 RAKO s víkem Kufřík úchyt na delší straně Složení: 1 přepravka RAKO 1 víko na panty 2 samouzavírací zámky Složení: 1 přepravka RAKO 1 víko na panty 2 samouzavírací zámky 2 panty 1 úchyt nýtovaný nebo integrovaný Vnější rozměry EL 300 x 200 x 130 mm EL 300 x 200 x 230 mm Vnější rozměry EL 300 x 200 x 130 mm EL 300 x 200 x 230 mm EL 400 x 300 x 80 mm EL 400 x 300 x 135 mm EL 400 x 300 x 160 mm EL 400 x 300 x 185 mm EL 400 x 300 x 235 mm EL 400 x 300 x 290 mm EL 400 x 300 x 340 mm EL 400 x 300 x 80 mm EL 400 x 300 x 135 mm EL 400 x 300 x 160 mm EL 400 x 300 x 185 mm EL 400 x 300 x 235 mm EL 400 x 300 x 290 mm EL 400 x 300 x 340 mm EL 600 x 400 x 90 mm EL 600 x 400 x 93 mm EL 600 x 400 x 132 mm EL 600 x 400 x 160 mm EL 600 x 400 x 185 mm EL 600 x 400 x 235 mm EL 600 x 400 x 295 mm EL 600 x 400 x 340 mm EL 600 x 400 x 440 mm EL 600 x 400 x 90 mm EL 600 x 400 x 93 mm EL 600 x 400 x 132 mm EL 600 x 400 x 160 mm EL 600 x 400 x 185 mm EL 600 x 400 x 235 mm EL 600 x 400 x 295 mm EL 600 x 400 x 340 mm Systémy zamykání Pěnové výplně Potisk Informace v části Zamykatelné kufříky a přepravky, stránky Vklady do přepravek Pouzdra na etikety Informace v části RAKO, stránky Manipulační vozíky, stránka 232. Systémy zamykání Pěnové výplně Potisk Informace v části Zamykatelné kufříky a přepravky, stránky Vklady do přepravek Pouzdra na etikety Informace v části RAKO, stránky Manipulační vozíky, stránka

9 Antistatické přepravky ESD Kufřík Úchyt na obou kratších stranách RAKO Materiálové zásobníky Složení: 1 přepravka RAKO 1 víko na přezky 2 samouzavírací zámky 2 panty 2 nýtované úchyty Vnější rozměry EL 400 x 300 x 160 mm EL 400 x 300 x 185 mm EL 400 x 300 x 235 mm EL 400 x 300 x 290 mm EL 400 x 300 x 340 mm EL 600 x 400 x 132 mm EL 600 x 400 x 160 mm EL 600 x 400 x 185 mm EL 600 x 400 x 235 mm EL 600 x 400 x 295 mm EL 600 x 400 x 340 mm EL 600 x 400 x 440 mm TK EL TK EL Vnější rozměry 600 x 400 x 220 mm 600 x 400 x 425 mm pro materiálové zásobníky EL pokládané víko EL víko na panty možné samouzavírací zámky EL víko na háčky možné samouzavírací zámky samouzavírací zámek Výsuvný regál Užitkové vnitřní rozměry EL 509 x 308 x 22 mm EL 498 x 297 x 80 mm EL 498 x 297 x 105 mm Varianty zásuvek Systémy zamykání Pěnové výplně Potisk Informace v části Zamykatelné kufříky a přepravky, stránky Vklady do přepravek Pouzdra na etikety Informace v části RAKO, stránky Manipulační vozíky, stránka 232. Varianta 1 Varianta 2 Varianta TK EL 5 x EL 1 x EL 1 x EL 2 x EL 1 x EL TK EL 12 x EL 4 x EL 3 x EL Antistatické přepravky ESD 221

10 EUROTEC ESD 200 x 150 mm EUROTEC ESD 400 x 300 mm Výška EL 120 mm EL pokládané víko EL těsnící víko Výška EL 120 mm EL 170 mm EL 220 mm Varianty dna a stěn najdete v části EUROTEC, stránky Antistatické přepravky EUROTEC EL jsou dostupné také ve variantách se zpevněným dnem. EUROTEC ESD 300 x 200 mm Výška EL 120 mm EL Pokládané víko EL Těsnící víko EL Těsnící víko, přizpůsobené pro bezpečnostní pásy Úchyty na etikety Vklady do přepravek Potisk Pouzdro na etikety Identifikace Informace v části EUROTEC, stránky Manipulační vozíky, stránka EL pokládané víko EL těsnící víko 222

11 Antistatické přepravky ESD EUROTEC ESD 600 x 400 mm EUROTEC ESD 600 x 400 mm Výška EL 80 mm EL 120 mm EL 170 mm EL 220 mm EL 270 mm EL 320 mm EL 420 mm Výška EL 200 mm EL 280 mm Varianty dna a stěn najdete v části EUROTEC, stránka 83. Antistatické přepravky EUROTEC EL jsou dostupné také ve variantách se zpevněným dnem. Varianty dna a stěn najdete v části EUROTEC, stránky Antistatické přepravky EUROTEC EL jsou dostupné také ve variantách se zpevněným dnem EL Pokládané víko EL Těsnící víko EL Těsnící víko, přizpůsobené pro bezpečnostní pásy Úchyty na etikety Vklady do přepravek Potisk Pouzdro na etikety Identifikace Informace v části EUROTEC, stránky Manipulační vozíky, stránka EL Pokládané víko EL Těsnící víko EL Těsnící víko, přizpůsobené pro bezpečnostní pásy Úchyty na etikety Vklady do přepravek Potisk Pouzdro na etikety Identifikace Informace v části EUROTEC, stránky Manipulační vozíky, stránka 232. Antistatické přepravky ESD 223

12 R-KLT ESD dle VDA 4504 RL-KLT ESD Základní rozměry Vnitřní rozměry EL 300 x 200 x 147 mm 243 x 162 x 129 mm Základní rozměry Vnitřní rozměry EL 300 x 200 x 147 mm 243 x 162 x 129 mm EL 400 x 300 x 147 mm 346 x 265 x 109 mm EL 400 x 300 x 174 mm 346 x 265 x 136 mm EL 400 x 300 x 280 mm 346 x 265 x 242 mm EL 400 x 300 x 147 mm 345 x 260 x 129 mm EL 400 x 300 x 174 mm 345 x 260 x 156 mm EL 400 x 300 x 280 mm 345 x 260 x 262 mm EL 600 x 400 x 147 mm 544 x 364 x 109 mm EL 600 x 400 x 280 mm 544 x 364 x 242 mm EL 600 x 400 x 147 mm 544 x 359 x 129 mm EL 600 x 400 x 280 mm 544 x 359 x 262 mm EL 800 x 600 x 80 mm 743 x 555 x 75 mm EL 800 x 600 x 120 mm 743 x 555 x 115 mm EL 800 x 600 x 220 mm 743 x 555 x 215 mm EL 800 x 600 x 280 mm 743 x 555 x 275 mm Pro rozměr podstavy EL 300 x 200 mm EL 400 x 300 mm EL 600 x 400 mm Pro rozměr podstavy EL 300 x 200 mm EL 400 x 300 mm EL 600 x 400 mm EL 800 x 600 mm 224

13 Antistatické přepravky ESD Light-KLT ESD Přepravka Medium M ESD 600 x 500 mm Základní rozměry Vnitřní rozměry L EL 300 x 200 x 147 mm 245 x 163 x 129 mm L EL 400 x 300 x 147 mm 344 x 261 x 129 mm L EL 400 x 300 x 280 mm 344 x 261 x 262 mm L EL 600 x 400 x 147 mm 544 x 361 x 129 mm L EL 600 x 400 x 280 mm 544 x 361 x 262 mm Vnější výška Užitková výška EL 94 mm 50,5 mm EL 114 mm 70,5 mm EL 128 mm 84,5 mm EL 147 mm 103,5 mm EL 174 mm 130,5 mm EL 213 mm 169,5 mm EL 280 mm 236,5 mm EL 315 mm 271,5 mm EL 335 mm 291,5 mm EL 415 mm 371,5 mm 1000 x 600 mm Vnější výška Užitková výška EL 94 mm 50,5 mm EL 114 mm 70,5 mm EL 128 mm 84,5 mm EL 147 mm 103,5 mm EL 174 mm 130,5 mm EL 213 mm 169,5 mm EL 280 mm 236,5 mm EL 315 mm 271,5 mm EL 335 mm 291,5 mm EL 415 mm 371,5 mm Antistatické přepravky ESD Pro rozměr podstavy EL 300 x 200 mm EL 400 x 300 mm EL 600 x 400 mm Pro rozměr podstavy EL 600 x 500 mm EL 1000 x 600 mm 225

14 Skládací přepravka KLT-ESD Vnější rozměry Dno EL 600 x 400 x 280 mm zpevněné (celkově) EL 600 x 400 x 280 mm hladké 226

15 Antistatické přepravky ESD Skládací přepravka ESD 400 x 300 mm Skládací přepravka ESD 600 x 400 mm Výška Zajištění EL 225 mm není EL 225 mm je Výška Zajištění EL 225 mm není EL 225 mm je EL 260 mm není EL 260 mm je EL 260 mm není EL 260 mm je EL 300 mm není EL 300 mm je EL 280 mm není EL 280 mm je EL 300 mm není EL 300 mm je EL 300 mm není, inspekční otvor na 1 kratší straně 260 x 116 mm EL 320 mm není EL 320 mm je EL 320 mm se zajištěním rohovým EL 320 mm není, skládané 59 mm EL 320 mm není děrované stěny, dno s profilováním mm není mm zajištění a víko Antistatické přepravky ESD EL dvoudílné, otvor na delší straně EL dvoudílné, otvor na kratší straně EL pokládané víko EL dvoudílné, otvor na delší straně EL dvoudílné, otvor na kratší straně EL pokládané víko EL víko 800 x 600 mm pro skládací přepravky dvoudílné 600 x 400 mm EL víko 1220 x 820 mm pro skládací přepravky čtyřdílné 600 x 400 mm EL výsuvné víko 600 x 400 mm pouze pro skládací přepravky

16 Skládací přepravka ESD 600 x 400 mm Skládací přepravka ESD 800 x 600 mm Výška Dno Úchyty s 2-dílným víkem, s panty na kratší straně EL 355 mm profilované 2 úchytné otvory V EL 355 mm dvojité, plné 2 úchytné otvory Výška Dno Úchyty EL 530 mm s paletovou 2 úchyty podstavou EL 425 mm profilované 2 úchyty EL 465 mm profilované 2 úchyty mušlové V EL 465 mm dvojité, plné 2 úchyty mušlové s 2-dílným víkem, s panty na kratší straně EL 465 mm profilované 2 úchyty mušlové V EL 465 mm dvojité, plné 2 úchyty mušlové skládací stěny 800 x 600 mm EL 465 mm 2 úchyty mušlové EL 465 mm 2 úchytné otvory Vnější rozměry EL těsnící víko 810 x 610 mm EL víko 1220 x 820 mm 228

17 Antistatické přepravky ESD NESCO ESD POOLBOX ESD Vnější rozměry EL 400 x 300 x 215 mm s držáky a víkem (dvoudílným) EL 400 x 300 x 315 mm s držáky a víkem (dvoudílným) EL 600 x 400 x 215 mm s držáky a víkem (dvoudílným) EL 600 x 400 x 235 mm s držáky a víkem (dvoudílným) EL 600 x 400 x 315 mm s držáky a víkem (dvoudílným) EL 600 x 400 x 340 mm s držáky a víkem (dvoudílným) EL 600 x 400 x 415 mm s držáky a víkem (dvoudílným) EL 600 x 400 x 440 mm s držáky a víkem (dvoudílným) Vnější rozměry EL 180 x 130 x 100 mm EL 400 x 300 x 220 mm EL 600 x 400 x 320 mm EL 800 x 600 x 600 mm EL 300 x 200 x 120 mm EL 300 x 200 x 170 mm EL 400 x 306 x 120 mm kurýrská přepravka s integrovaným úchytem EL 400 x 306 x 120 mm kurýrská přepravka s 2 úchyty mušlovými Všechny přepravky včetně vík. Více informací v části: Přepravky s kónickým profilem, stránky Více informací v části: Přepravky s kónickým profilem, stránky Antistatické přepravky ESD 229

18 Přepravky s držáky pro ukládání na sebe ESD Otočné přepravky pro ukládání na sebe ESD 600 x 400 mm Vnější rozměry 745 x 455 mm EL 145 mm přepravka s držákem pro ukládání na sebe EL 145 mm přepravka bez držáku pro ukládání na sebe 765 x 475 mm EL 205 mm přepravka s držákem pro ukládání na sebe EL 205 mm přepravka bez držáku pro ukládání na sebe Výška Dno Úchyty Plné stěny EL 320 mm plné 4 úchytné otvory EL 320 mm plné 2 úchyty mušlové Delší strana děrovaná EL 320 mm plné 4 úchytné otvory EL 320 mm plné 2 úchyty mušlové EL 320 mm děrované 4 úchytné otvory EL 320 mm děrované 2 úchyty mušlové 710 x 600 mm EL 250 mm přepravka s držákem pro ukládání na sebe EL 400 mm přepravka s držákem pro ukládání na sebe Více informací v části: Přepravky s kónickým profilem, stránka 158. Přepážky ESD pro RAKO EL EL EL EL pokládané víko Vnější Počet Šířka Poloha rozměry štěrbin štěrbin Pro přepravky RAKO 300 x 200 mm EL 258 x 47 x 2 mm mm podélně EL 158 x 45 x 2 mm 9 15 mm napříč Pro přepravky RAKO 400 x 300 mm EL 352 x 47 x 2 mm mm podélně EL 252 x 45 x 2 mm mm napříč Pro přepravky RAKO 600 x 400 mm EL 552 x 47 x 2 mm mm podélně EL 352 x 45 x 2 mm mm napříč 230

19 Antistatické přepravky ESD SILAFIX ESD Palety ESD Velikost Vnější rozměry EL 6 90 / 72 x 102 x 54 mm Kovové zpevnění UPAL-H EL EL není 3 příčnice EL není 3 příčnice N EL není 3 lyžiny podélné N EL není 3 lyžiny podélné EL / 145 x 102 x 78 mm N EL 2 trubky 3 lyžiny podélné N EL 2 trubky 3 lyžiny podélné N EL 3 trubky 3 lyžiny podélné EL / 200 x 147 x 132 mm N EL 5 trubek 3 lyžiny podélné N EL 5 trubek 3 lyžiny podélné N EL 5 trubek 3 lyžiny podélné EL 3Z 350 / 300 x 210 x 145 mm N EL není 9 noh N EL 2 trubky 9 noh EL není 3 lyžiny podélné EL není 3 lyžiny podélné EL / 300 x 210 x 200 mm EL 5 trubek 3 lyžiny podélné EL 5 trubek 3 lyžiny podélné EL 2H 500 / 450 x 310 x 145 mm UPAL-S EL S EL není 3 lyžiny podélné S EL není 3 lyžiny podélné S EL není 3 lyžiny podélné S EL není 3 lyžiny podélné Antistatické přepravky ESD EL / 450 x 310 x 200 mm Informace v části SILAFIX, stránky S EL 3 trubky 3 lyžiny podélné S EL 3 trubky 3 lyžiny podélné UPAL-I EL EL není 3 příčnice EL není 3 lyžiny podélné Více informací: viz část Palety, stránky

20 Manipulační vozíky ESD Podélné přepravky ESD Vnitřní rozměry Přípustné zatížení Hmotnost 580 x 380 x 120 mm do 200 kg 5,1 kg Kolečka Vnější rozměry Vnitřní rozměry kov, galvanicky 4 samotoč. kolečka, pozinkovaný 75 mm EL 555 x 89 x 99 mm 540 x 78 x 90 mm EL 555 x 177 x 99 mm 540 x 165 x 90 mm Vnitřní rozměry Přípustné zatížení Hmotnost 610 x 410 x 120 mm do 200 kg 5,5 kg Kolečka kov, galvanicky 4 samotoč. kolečka, pozinkovaný 75 mm EL 620 x 160 x 100 mm 610 x 140 x 95 mm EL 635 x 165 x 100 mm 600 x 130 x 75 mm EL 690 x 305 x 110 mm 635 x 255 x 90 mm Vnitřní rozměry Přípustné zatížení Hmotnost 820 x 620 x 180 mm do 300 kg 12,7 kg Kolečka kov, galvanicky 4 samotoč. kolečka, pozinkovaný 75 mm Více informací viz část Manipulační vozíky, stránky EL 690 x 305 x 210 mm 635 x 255 x 185 mm 232

21 Antistatické přepravky ESD ESD fixace pro SMD kotouče Vnější Průměr Max. počet rozměry kotouče kotoučů EL 362 x 188 x 110 mm 180 mm EL 560 x 365 x 178 mm 330 mm EL 610 x 190 x 100 mm 180 mm 13 Antistatické přepravky ESD EL 600 x 200 x 106 mm 180 mm

22 ESD rastry pro PCB (DTS) Distanční kolejnice Jednostěnné Vnější Počet Hloubka rozměry drážek drážky EL 158 x 95 x 30 mm 14 2 mm EL 258 x 95 x 30 mm 24 2 mm EL 352 x 95 x 30 mm 33 2 mm EL 352 x 95 x 30 mm 33 3 mm EL 252 x 190 x 30 mm 23 2 mm EL 352 x 190 x 30 mm 33 2 mm EL 352 x 190 x 30 mm 33 3 mm Dvoustěnné, oboustranné drážkování EL 352 x 95 x 35 mm 33 2 mm EL 352 x 190 x 35 mm 33 3 mm EL 550 x 190 x 35 mm 52 3 mm Regulace bezúrovňová s blokující pojistkou Rozměry x 45 mm x 45 mm x 45 mm x 45 mm Blokující přezka do jednostěnných rastrů do dvoustěnných rastrů Upozornění: Pro montáž jednostěnného rastru na kolejnicích jsou potřebné 4 kovové svorky a 4 šrouby. Pro montáž dvoustěnného rastru na kolejnicích jsou potřebné 4 dvojité kovové svorky a 8 šroubů. Regulace s podélným otvorem x 78 mm x 78 mm x 78 mm x 78 mm Zabezpečující klínky Zabezpečující klínky do jednostěnných rastrů Zabezpečující klínky s posilovačem vedení do jednostěnných rastrů Zabezpečující klínky s posilovačem vedení do dvoustěnných rastrů 234

23 Antistatické přepravky ESD Vklad se speciální fixací Montážní vozíky Vklad s kuličkovými hnízdy Vnější Výška při Užitková rozměry stohování výška EL 550 x 350 x 56 mm 42 mm 23 mm EL 550 x 350 x 62 mm 48 mm 29 mm Distanční vzpěra Výška Užitková výška EL 40 mm 21 mm Deska / Stojan Počet Vnější Rozměry regálů rozměry regálů EL 2 regály 1000 x 800 x 510 mm 610 x 410 mm EL 3 regály 1400 x 800 x 510 mm 610 x 410 mm EL 4 regály 1400 x 800 x 510 mm 610 x 410 mm EL 2 regály 940 x 610 x 920 mm 830 x 610 mm EL 2 regály 900 x 710 x 1100 mm 830 x 610 mm EL 2 regály 1000 x 600 x 660 mm 400 x 600 mm EL 3 regály 1400 x 600 x 660 mm 400 x 600 mm EL 4 regály 1400 x 600 x 660 mm 400 x 600 mm Vkládací regály Antistatické přepravky ESD Deska Vnější rozměry EL 352 x 252 x 15 mm Drážkový stojan Vnější Počet Hloubka rozměry drážek drážky EL 275 x 200 x 120 mm 23 4 mm Vnější rozměry Vklady EL 685 x 480 x 1070 mm 16 s pevnými podstavci EL 685 x 480 x 1170 mm 16 s 4 samootáč. kolečky, 2 s brzdami EL 685 x 480 x 1545 mm 24 s pevnými podstavci EL 685 x 480 x 1645 mm 24 s 4 samootáč. kolečky, 2 s brzdami Dle požadavků: Zasouvání šuplíků za účelem zabezpečení vkladů a jejich fixace. 235
