1 Systembauteile MADLA A ZÁBRADLÍ MADLÁ A ZÁBRADLIA OPRIJEMALA IN OGRAJE UPINY ZBOŽÍ UPINA VÝROBKOV UPINE PROIZVODOV

2 OBSAH OBSAH VSEBINA Madla Madlá Oprijemala strana / strana / stran Zábradlí Zábradlia Ograje strana / strana / stran Montážní informace Informácie o montáži Informacije za namestitev strana 11 / strana 11 / stran 11 Podrobnosti Podrobnosti Podrobnosti strana / strana / stran Přehled výrobků Prehľad výrobkov Pregled proizvodov strana / strana / stran VNITŘEK VNÚTRI NOTRANJE Al HLINÍK HLINÍK ALUMINIJ CHROMÁTOVÁNO CHROMÁTOVANÉ KROMATIRANO VNĚJŠÍ VONKU ZUNANJE V2A V2A V2A POZINKOVANÁ POZINKOVANÉ POCINKANO SCHODIŠTĚ SCHODIO STOPNICE DŘEVO DREVO LES 2

3 ROZMANITOST ROZMANITOSŤ RAZNOVRSTNOST GELÄNDER NACH EN 1090 ZERTIFIZIERT Naše pozinkovaná + chromátovaná zábradlí a zábradlí z nerezu jsou certifikována podle Evropské normy Naše pozinkované + chromátované zábradlia a zábradlia z ušľachtilej ocele sú certifikované podľa Európskej normy Naše pocinkane in kromatirane ograje ter ograje iz nerjavnega jekla so certificirane v skladu z evropskim standardom EN / 3

4 MADLA MADLÁ OPRIJEMALA Madlo smrk Ø 40 mm s koncovkou V2A a konzolou V2A, přehled výrobků str Madlo smrek Ø 40 mm s koncovkou V2A a konzolou V2A, prehľad výrobkov s Oprijemalo, smreka Ø 40 mm, z zaključno kapo in konzolo iz V2A, pregled proizvodov str Madlo buk Ø 40 mm s koncovkou V2A a konzolou V2A (bez obrázku: alternativně také madlo dub Ø 40 mm), přehled výrobků str Madlo buk Ø 40 mm s koncovkou V2A a konzolou V2A (bez obrázku: alternatívne aj s madlom dub Ø 40 mm), prehľad výrobkov s Oprijemalo, bukev, Ø 40 mm, z zaključno kapo in konzolo iz V2A (brez slike: alternativno tudi oprijemalo, hrast, Ø 40 mm), pregled proizvodov str Madlo sapelli* Ø 40 mm s koncovkou V2A a konzolou V2A, přehled výrobků str Madlo sapelli* Ø 40 mm s koncovkou V2A a konzolou V2A, prehľad výrobkov s Oprijemalo, sapelli*, Ø 40 mm, z zaključno kapo in konzolo iz V2A, pregled proizvodov str KOMPLETNÍ SADA KOMPLETNÁ SÚPRAVA KOMPLETEN SET rozšíření/zkrácení rozšíriť/skrátiť podaljševanje/ krajšanje rozšíření/zkrácení rozšíriť/skrátiť podaljševanje/ krajšanje nelze rozšířit a zkrátit Nedá sa rozšíriť a ani skráti podaljševanje/krajšanje ni mogoče nelze rozšířit a zkrátit Nedá sa rozšíriť a ani skráti podaljševanje/krajšanje ni mogoče / smrk smrek smreka / buk buk bukev antracit antracit antracitna kompaktní kompaktný kompakt * Z certifikovaného lesního hospodářství Z certifikovaného lesného hospodárstva Iz certificiranega gozdarstva 4

5 Madlo smrk Ø 52 mm s koncovkou smrk a konzolou smrk, přehled výrobků str Madlo smrek Ø 52 mm s koncovkou smrek a konzolou smrek, prehľad výrobkov s Oprijemalo, smreka, Ø 52 mm z zaključno kapo in konzolo iz smreke, pregled proizvodov str Madlo buk Ø 52 mm s koncovkou mosaz a konzolou mosaz, přehled výrobků str Madlo buk Ø 52 mm s koncovkou mosadz a konzolou mosadz, prehľad výrobkov s Oprijemalo, bukev, Ø 52 mm, z zaključno kapo in konzolo iz medenine, pregled proizvodov str Madlo modřín* Ø 52 mm s koncovkou chrom a konzolou chrom, přehled výrobků str Madlo smrekovec* Ø 52 mm s koncovkou chróm a konzolou chróm, prehľad výrobkov s Oprijemalo, macesen*, Ø 52 mm, s kromirano zaključno kapo in konzolo, pregled proizvodov str rozšíření/zkrácení rozšíriť/skrátiť podaljševanje/ krajšanje / V2A V2A V2A Ø 40 mm sapelli* sapelli* sapelli* Ø 52 mm buk buk bukev Smrk, sapelli* a modřín* jsou vhodné do exteriérů. Buk a dub jsou vhodné pouze do interiérů. Smrek, sapelli* a smrekovec* sú vhodné do exteriéru. Buk a dub sú vhodné do interiéru. Smreka, sapelli* in macesen* so primerni za uporabo na prostem. Bukev in hrast sta primerna za uporabo v notranjih prostorih. / 5

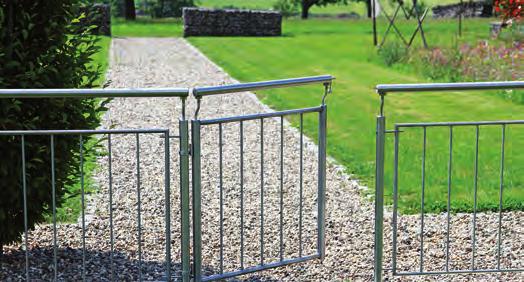

6 MADLA MADLÁ OPRIJEMALA Madlo hliník 60 x 25 mm s koncovkou hliník a konzolou hliník, přehled výrobků str. 30 Madlo hliník 60 x 25 mm s koncovkou hliník a konzolou hliník, prehľad výrobkov s. 30 Oprijemalo iz aluminija, 60 x 25 mm, z zaključno kapo in konzolo iz aluminija, pregled proizvodov str. 30 Al Dětské/designové madlo nerez V2A Ø 25 mm s koncovkou V2A a konzolou V2A, přehled výrobků str Detské/dizajnové madlo ušľachtilá oceľ V2A Ø 25 mm s koncovkou V2A a konzolou V2A, prehľad výrobkov s Otroško/dizajnersko oprijemalo iz nerjavnega jekla V2A, Ø 25 mm, z zaključno kapo in konzolo iz V2A, pregled proizvodov str Madlo nerez V2A Ø 40 mm s koncovkou V2A a konzolou V2A, přehled výrobků str Madlo ušľachtilá oceľ V2A Ø 40 mm s koncovkou V2A a konzolou V2A, prehľad výrobkov s Oprijemalo iz nerjavnega jekla V2A, Ø 40 mm, z zaključno kapo in konzolo iz V2A, pregled proizvodov str MONTÁŽ MONTÁŽ NAMESTITEV 60 x 25 mm hliník hliník aluminij Ø 25 mm V2A V2A V2A Ø 40 mm V2A V2A V2A 6

7 Madlo nerez V2A Ø 40 mm s koncovkou V2A a opěrou madla V2A, přehled výrobků str. 21, Madlo ušľachtilá oceľ V2A Ø 40 mm s koncovkou V2A a podporou madla V2A, prehľad výrobkov s. 21, Oprijemalo, nerjavno jeklo V2A, Ø 40 mm, zaključna kapa in nosilec oprijemala iz V2A, pregled proizvodov str. 21, Madlo sapelli* Ø 40 mm s koncovkou V2A a opěrou madla V2A, (alternativně také madlo smrk Ø 40 mm), přehled výrobků str. 21, Madlo sapelli* Ø 40 mm s koncovkou V2A a podporou madla V2A (alternatívne aj s madlom smrek Ø 40 mm), prehľad výrobkov s. 21, Oprijemalo, sapelli*, Ø 40 mm, z zaključno kapo in nosilcem oprijemala iz V2A (alternativno tudi oprijemalo, smreka, Ø 40 mm), pregled proizvodov str. 21, Madlo modřín Ø 52 mm s koncovkou modřín a opěrou madla V2A, (alternativně také madlo smrk Ø 52 mm), přehled výrobků str. 21, Madlo smrekovec Ø 52 mm s koncovkou smrekovec a podporou madla V2A (alternatívne aj s madlom smrek Ø 52 mm), prehľad výrobkov s. 21, Oprijemalo, macesen, Ø 52 mm, z zaključno kapo iz macesna in nosilcem oprijemala iz V2A (alternativno tudi oprijemalo, smreka, Ø 52 mm), pregled proizvodov str. 21, SYST. RUKOJEŤ VARIANT SYST. RUKOVÄŤ VARIANT SIST. ROČAJ VARIANT Spolu s konzolou a systémovou rukojetí Variant můžete variabilně používat nerezová madla dieda např. jako kliku, madlo nebo rukojeť. str Spolu s konzolou a systémovou rukoväťou Variant môžete variabilne používať madlá z ušľachtilej ocele dieda napr. ako kľučku, madlo alebo rukoväť. s Skupaj s konzolo za sistemski ročaj Variant se lahko sistemski ročaj dieda uporabi kot vratni ročaj, oprijemalo ali kot ročaj. str * Z certifikovaného lesního hospodářství Z certifikovaného lesného hospodárstva Iz certificiranega gozdarstva / 7

8 ZÁBRADLÍ ZÁBRADLIA OGRAJE Vodorovné kulaté pruty pozinkované + chromátované, opěry pozinkované + chromátované, podrobnosti str. 12 Vodorovné guľaté tyče pozinkované + chromátované, podpery pozinkované + chromátované, podrobnosti s. 12 Vodoravne okrogle palice, pocinkane in kromatirane, stebri pocinkani in kromatirani, podrobnosti str. 12 Čtyřhranné pruty hliník, opěry hliník, madla hliník, podrobnosti str. 13 Štvorhranné tyče hliník, podpery hliník, madlá hliník, podrobnosti s. 13 Pravokotne aluminijaste palice, aluminijasti stebri, aluminijasto oprijemalo, podrobnosti str. 13 Al Akrylátové sklo čiré/satinované nebo antracitové, opěry hliník, madlo hliník, podrobnosti str. 14 Akrylátové sklo číre/satinované alebo antracitové, podpery hliník, madlá hliník, podrobnosti s. 14 Akrilno steklo, prosojno/ satinirano ali antracitno, aluminijasti stebri, aluminijasto oprijemalo, podrobnosti str. 14 Al CO JE DOBRÉ VĚDĚT DOBRÉ VEDIEŤ DOBRO JE VEDETI Montáž shora Montáž zhora Namestitev od zgoraj Boční montáž Bočná montáž Namestitev s strani Opěry staticky zesílené Podpery staticky spevnené Statično ojačani nosilci Možnost nastavení výšky mm, zakřivení 26 mm Možnosť nastavenia výšky mm, zakrivenie 26 mm Nastavljanje višine mm, koleno 26 mm 8

9 Všechny varianty zábradlí jsou dostupné s boční montáží nebo montáží shora! Všetky varianty zábradlia sú dostupné s bočnou montážou alebo montážou zhora! Vse različice ograj so na voljo za namestitev od zgoraj in za namestitev s strani! Vodorovné kulaté pruty V2A, opěry V2A, podrobnosti str. 15 Vodorovné guľaté tyče V2A, podpery V2A, podrobnosti s. 15 Vodoravne okrogle palice V2A stebri V2A, podrobnosti str. 15 Svislé kulaté pruty V2A, opěry V2A, podrobnosti str. 16 Zvislé guľaté tyče V2A, podpery V2A, podrobnosti s. 16 Navpične okrogle palice V2A, stebri V2A, podrobnosti str. 16 Akrylátové sklo čiré/satinované nebo antracit, opěry V2A, podrobnosti str. 17 Akrylátové sklo číre/satinované alebo antracitové, podpery V2A, podrobnosti s. 17 Akrilno steklo, prosojno/ satinirano ali antracitno, stebri V2A, podrobnosti str. 17 CO JE DOBRÉ VĚDĚT DOBRÉ VEDIEŤ DOBRO JE VEDETI Opěry / /258533/251034/ s plochým profilem pro dřevěná madla Ø 52 mm. Objímky pro madla Ø 40 mm objednávejte samostatně. Podpery / /258533/251034/ s plochou oceľou pre drevené madlá Ø 52 mm. Úchytky pre madlá Ø 40 mm objednávajte samostatne. Stebri / /258533/251034/ z nosilcem iz ploščatega jekla za leseno oprijemalo s Ø 52 mm. Objemke za leseno oprijemalo s Ø 40 mm naročite posebej. plochá ocel plochá oceľ ploščato železo objímka úchytka objemka / 9

10 ZÁBRADLÍ ZÁBRADLIA OGRAJE Děrovaný plech V2A, opěry V2A, podrobnosti str. 18 Dierovaný plech V2A, podpery V2A, podrobnosti s. 18 Luknjasta pločevina V2A, stebri V2A, podrobnosti str. 18 Pravé sklo, opěry V2A, podrobnosti str. 19 Pravé sklo, podpery V2A, podrobnosti s. 19 Pravo steklo, stebri V2A, podrobnosti str. 19 Svislé kulaté pruty na dveře V2A, dostupné i s vodorovnými kulatými pruty Zvislé guľaté tyče na dvere V2A, dostupné aj s vodorovnými guľatými tyčami Vrata z vodoravnimi okroglimi palicami V2A, na voljo tudi z vodoravnimi okroglimi palicami CO JE DOBRÉ VĚDĚT DOBRÉ VEDIEŤ DOBRO JE VEDETI Montáž shora Montáž zhora Namestitev od zgoraj Boční montáž Bočná montáž Namestitev s strani Opěry staticky zesílené Podpery staticky spevnené Statično ojačani nosilci Možnost nastavení výšky mm, zakřivení 26 mm Možnosť nastavenia výšky mm, zakrivenie 26 mm Nastavljanje višine mm, koleno 26 mm 10

11 MONTÁŽNÍ INFORMACE INFORMÁCIE O MONTÁŽI INFORMACIJE O MONTAŽI Napojení na stěnu Pripojenie na stenu Stenski priključek Ø Ø 40 Ø 52 Spojení rovné nebo rohové Spojenie rovné alebo rohové Ravna oziroma kotna povezava Ø Ø 40 Ø / / Napojení na stěnu Pripojenie na stenu Stenski priključek Ø / Ø Ø / Ø / / / / / Montážní sada ke zkracování nerezových madel Ø Montážna súprava na skracovanie madiel z ušľachtilej ocele s Ø Montažni komplet za podaljševanje oprijemal iz nerjavnega jekla, Ø Vrtací šablona na dřevěná madla Ø 40/ Šablóna na vŕtanie pre drevené madlá s Ø 40/ Šablona za vrtanje za lesena oprijemala, Ø 40/ Montážní sada pro všechna nerezová madla/zábradlí Montážna súprava pre všetky madlá a zábradlia z ušľachtilej ocele Komplet za montažo za vsa oprijemala/ ograje iz nerjavnega jekla / 11

12 DETAILY DETAILY DETAJLI Vodorovné kulaté pruty pozinkované + chromátované Opěry: s 5 držáky kulatých prutů s plochým profilem volitelně objímka madla Vodorovné guľaté tyče pozinkované + chromátované Podpera: s 5 držiakmi guľatých tyčí s plochou oceľou voliteľne úchytka madla Vodoravne okrogle palice, pocinkane in kromatirane Steber: 5 držal za okroglo palico nosilci iz ploščatega jekla opcijske objemke za oprijemalo Příslušenství: kulaté pruty Dodávané tvary str. 20, 22 Príslušenstvo: guľaté tyče Dodávané tvary s. 20, 22 Pribor: okrogle palice Izvedbe str. 20, 22 Držák kulatých prutů formou skryté spojky prutů Držiak guľatých tyčí ako skrytý spoj guľatých tyčí Držalo za okroglo palico kot nevidna povezava okroglih palic Držáky kulatých prutů můžete upravit podle jakéhokoliv sklonu Držiak guľatých tyčí je možné upraviť podľa akékoľvek sklonu Držala za okrogle palice se lahko prilagodijo v vseh naklonskih kotih kloub kĺb členek ochranné víčko spojovací pouzdro ochranný kryt spojovacie puzdro zaščitna kapa povezovalna puša INFORMACE INFO INFORMACIJE: V případě zábradlí s vodorovnými čtyřhrannými nebo kulatými pruty vzniká konstrukce podobná žebříku. Pokud máte malé děti, doporučujeme svislé kulaté pruty nebo výplň z děrovaného plechu, akrylátového nebo pravého skla. V prípade zábradlí s vodorovnými štvorhrannými alebo guľatými tyčami vzniká konštrukcia podobná rebríku. Ak máte malé deti, odporúčame zvislé guľaté tyče alebo výplň z dierovaného plechu, akrylátového alebo pravého skla. Ograje z vodoravnimi pravokotnimi ali okroglimi palicami omogočajo vzpenjanje kot po lestvi. Priporočamo, da pri majhnih otrocih uporabite navpične okrogle palice ali polnila iz luknjaste pločevine, akrilnega stekla ali pravega stekla. 12

13 Al Vodorovné čtyřhranné pruty z hliníku Vodorovné štvorhranné tyče z hliníku Vodoravne pravokotne palice iz aluminija Opěry: flexibilní pro 2 až 10 držáků čtyřhranných prutů držák pro hliníkové madlo Podpera: flexibilná pre 2 až 10 štvorhranných tyčí držiak pre hliníkové madlo Steber: primeren za namestitev 2 10 držal za pravokotne palice nosilec za aluminijasto oprijemalo Příslušenství: 5 držáků čtyřhranných prutů 5 čtyřhranných prutů Dodávané tvary str Príslušenstvo: 5 držiakov štvorhranných tyčí 5 štvorhranných tyčí Dodávané tvary s Pribor: 5 držal za pravokotne palice 5 pravokotnih palic Izvedbe str Držák čtyřhranných prutů formou skryté spojky čtyřhranných prutů Držiak štvorhranných tyčí ako skrytý spoj guľatých tyčí Držalo za pravokotno palico kot nevidna povezava pravokotnih palic Držáky čtyřhranných prutů můžete upravit podle jakéhokoliv sklonu Držiak štvorhranných tyčí je možné upraviť podľa akékoľvek sklonu Držala za pravokotne palice se lahko prilagodijo v vseh naklonskih kotih Flexibilní držáky čtyřhranných prutů můžete upevnit na opěru v libovolném počtu a přesouvat je ve vertikálním směru Flexibilné držiaky štvorhranných tyčí môžete na podpere upevniť v ľubovoľnom počte a posúvať ich vo vertikálnom smere Na steber se lahko natakne in navpično razporedi poljubno število držal pravokotnih palic držák čtyřhranného prutu kloub koncovka napojení na stěnu držiak štvorhranných tyčí kĺb koncovka pripojenie na stenu držalo za pravokotne palice členek zaključna kapa stenski priključek / 13

14 DETAILY DETAILY DETAJLI Al Akrylátové sklo čiré/ satinované nebo antracit, hliník Opěry: na 2 univerzální držáky držák pro hliníkové madlo Akrylátové sklo číre/ satinované alebo antracitové, hliník Podpera: pre 2 univerzálne držiaky držiak pre hliníkové madlo Akrilno steklo, prosojno/ satinirano ali antracitno, aluminij Steber: za 2 univerzalni držali nosilec za aluminijasto oprijemalo Příslušenství: 2 univerzální držáky akrylátové sklo čiré/ satinované nebo antracit* Dodávané tvary str Príslušenstvo: pre 2 univerzálne držiaky akrylátové sklo číre/satinované alebo antracitové* Dodávané tvary s Pribor: 2 univerzalni držali akrilno steklo, prosojno/ satinirano ali antracitno Izvedbe str univerzální držák, tloušťka desky 8 mm univerzálny držiak, hrúbka dosky 8 mm univerzalno držalo, debelina plošče 8 mm Univerzální držák má variabilní sklon a můžete jej vertikálně posouvat v opěře Univerzálny držiak má variabilne nastaviteľný sklon a môžete ho posúvať vo vertikálnom smere Univerzalno držalo s prilagodljivim naklonskim kotom, za navpično razporeditev na stebru kloub univerzálního držáku univerzální držák univerzální držák, přímý, tloušťka desky 8 mm univerzální držák, k montáži na stěnu, tloušťka desky 8 mm kĺb univerzálneho držiaka univerzálny držiak univerzálny držiak, priamy, hrúbka dosky 8 mm univerzálny držiak pre montáž na stenu, hrúbka dosky 8 mm uni. držalo, členek uni. držalo, uni. držalo, ravno, debelina plošče 8 mm uni. držalo za na steno, debelina plošče 8 mm Akrylátové sklo čiré/satinované/ antracit* /-52/-25: 1500 x 673 mm /-53/-26: 2000 x 673 mm Akrylátové sklo číre/satinované/ antracitové* /-52/-25: 1500 x 673 mm /-53/-26: 2000 x 673 mm Akrilno steklo,satinirano, antracitno* /-52/-25: 1500 x 673 mm /-53/-26: 2000 x 673 mm INFORMACE INFO INFORMACIJE: * Akrylátové sklo s leštěnými rohy, lesklý povrch, odolnost proti záření UV, konstantní barva po mnoho let. K úpravě akrylátového skla doporučujeme ruční okružní pilu s dorazovým pravítkem nebo stolní okružní pilu s dorazem. Akrylátové sklo s leštenými hranami, lesklý povrch, odolnosť proti UV žiareniu a zachovanie farby v priebehu mnohých rokov. Na úpravu akrylátového skla odporúčame ručnú kotúčovú pílu s dorazovým pravítkom alebo stolovú kotúčovú pílu s dorazom. Akrilno steklo, polirani robovi, sijajna površina, UV-obstojnost in dolgotrajna barvna obstojnost. Za obdelavo akrilnega stekla priporočamo ročno krožno žago z vodilom ali namizno krožno žago z vodilom. 14

15 Vodorovné kulaté pruty V2A Vodorovné guľaté tyče V2A Vodoravne okrogle palice V2A Opěry: s 5 držáky kulatých prutů s 5 dalšími otvory s plochým profilem volitelně objímka madla Podpera: s 5 držiakmi guľatých tyčí s 5 ďalšími otvormi s plochou oceľou voliteľne úchytka madla Steber: 5 držal za okroglo palico 5 dodatnih lukenj nosilci iz ploščatega jekla opcijske objemke za oprijemalo Příslušenství: kulaté pruty Príslušenstvo: guľaté tyče Pribor: okrogle palice Dodávané tvary str. 20, 22 Dodávané tvary s. 20, 22 Izvedbe str. 20, Držák kulatých prutů formou skryté spojky prutů Držiak guľatých tyčí ako skrytý spoj guľatých tyčí Držalo za okroglo palico kot nevidna povezava okroglih palic Držáky kulatých prutů můžete upravit podle jakéhokoliv sklonu Držiak guľatých tyčí je možné upraviť podľa akékoľvek sklonu Držala za okrogle palice se lahko prilagodijo v vseh naklonskih kotih Příslušenství: ochranná víčka, klouby, napojení na stěnu, / držák kulatého prutu Príslušenstvo: ochranné kryty, kĺby, pripojenie na stenu, / držiak guľatých tyčí Pribor: zaščitne kape, členki, stenski priključek, / držalo za okroglo palico Rastrové otvory umožňují montáž 5 dalších držáků kulatých prutů / Mriežkové otvory umožňujú montáž 5 ďalších držiakov guľatých tyčí / Rastrske luknje omogočajo namestitev 5 dodatnih držal za okroglo palico / INFORMACE INFO INFORMACIJE: V případě zábradlí s vodorovnými kulatými pruty vzniká konstrukce podobná žebříku. Pokud máte malé děti, doporučujeme svislé kulaté pruty nebo výplň z děrovaného plechu, akrylátového nebo pravého skla. V prípade zábradlí s vodorovnými guľatými tyčami vzniká konštrukcia podobná rebríku. Ak máte malé deti, odporúčame zvislé guľaté tyče alebo výplň z dierovaného plechu, akrylátového alebo pravého skla. Ograje z vodoravnimi okroglimi palicami omogočajo vzpenjanje kot po lestvi. Priporočamo, da pri majhnih otrocih uporabite navpične okrogle palice ali polnila iz luknjaste pločevine, akrilnega stekla ali pravega stekla. / 15

16 DETAILY DETAILY DETAJLI Svislé kulaté pruty V2A Opěry: se 2 otvory s plochým profilem volitelně objímka madla Zvislé guľaté tyče V2A Podpera: s 2 otvormi s plochou oceľou voliteľne úchytka madla Navpične okrogle palice V2A Steber: z 2 luknjama nosilci iz ploščatega jekla opcijske objemke za oprijemalo Příslušenství: 2 držáky kulatých prutů otočné klouby kulaté pruty Dodávané tvary str. 20, 22 Príslušenstvo: 2 držiaky guľatých tyčí otočné kĺby guľaté tyče Dodávané tvary s. 20, 22 Pribor: 2 držali za okroglo palico vrtljivi členki okrogle palice Izvedbe str. 20, držáky kulatých prutů můžete upravit podle jakéhokoliv sklonu držiaky guľatých tyčí je možné upraviť podľa akékoľvek sklonu držala za okrogle palice se lahko prilagodijo v vseh naklonskih kotih (1) (2) horní (1) a dolní (2) otočný kloub pro kulatý prut , kulatý prut můžete nastavit plynule horný (1) a spodný (2) otočný kĺb pre , guľatú tyč je možné plynule nastaviť zgornji (1) in spodnji (2) vrtljivi členek za , brezstopenjsko nastavljiva okrogla palica 120 mm Světlá vzdálenost mezi dvěma svislými kulatými pruty musí být max. 120 mm Svetlá vzdialenosť medzi dvoma zvislými guľatými tyčami musí byť max. 120 mm Svetla razdalja med navpičnimi okroglimi palicami lahko znaša največ 120 mm konzoly na kulaté pruty pro napojení na stěnu a strop konzoly na guľaté tyče pre pripojenie na stenu alebo strop konzole za okroglo palico, za stenski in stropni priključek 16

17 Akrylátové sklo čiré/satinované nebo antracit V2A Akrylátové sklo číre/satinované alebo antracitové, V2A Akrilno steklo, prosojno/ satinirano ali antracitno V2A Opěry: se 2 otvory s plochým profilem volitelně objímka madla Podpera: s 2 otvormi s plochou oceľou voliteľne úchytka madla Steber: z 2 luknjama nosilci iz ploščatega jekla opcijske objemke za oprijemalo Příslušenství: 2 univerzální držáky akrylátové sklo čiré/ satinované/antracit* Dodávané tvary str. 20, 23 Príslušenstvo: pre 2 univerzálne držiaky akrylátové sklo číre/ satinované/antracitové* Dodávané tvary s. 20, 23 Pribor: 2 univerzalni držali akrilno steklo, prosojno/ satinirano ali antracitno* Izvedbe str. 20, Univerzální držák má variabilní nastavení sklonu, tloušťka desky 8 mm Univerzálny držiak má variabilne nastaviteľný sklon, hrúbka dosky 8 mm Univerzalno držalo s prilagodljivim naklonskim kotom, debelina plošče 8 mm kloub univerzálního držáku univerzální držák univerzální držák, přímý, tloušťka desky 8 mm univerzální držák, k montáži na stěnu, tloušťka desky 8 mm kĺb univerzálneho držiaka univerzálny držiak univerzálny držiak, priamy, hrúbka dosky 8 mm univerzálny držiak pre montáž na stenu, hrúbka dosky 8 mm uni. držalo, členek uni. držalo, uni. držalo, ravno, debelina plošče 8 mm uni. držalo za na steno, debelina plošče 8 mm univerzální držák k montáži na opěru pro nástěnnou montáž: Tloušťka desky 8 mm univerzálny držiak pre montáž na podperu pre montáž na stenu: Hrúbka dosky 8 mm univerzalno držalo za namestitev na steber za namestitev na steno: debelina plošče 8 mm Akrylátové sklo čiré/satinované/ antracit* /-52/-25: 1500 x 673 mm /-53/-26: 2000 x 673 mm Akrylátové sklo číre/satinované/ antracitové* /-52/-25: 1500 x 673 mm /-53/-26: 2000 x 673 mm Akrilno steklo, satinirano, antracitno* /-52/-25: 1500 x 673 mm /-53/-26: 2000 x 673 mm INFORMACE INFO INFORMACIJE: * Akrylátové sklo s leštěnými rohy, lesklý povrch, odolnost proti záření UV, konstantní barva po mnoho let. K úpravě akrylátového skla doporučujeme ruční okružní pilu s dorazovým pravítkem nebo stolní okružní pilu s dorazem. Akrylátové sklo s leštenými hranami, lesklý povrch, odolnosť proti UV žiareniu a zachovanie farby v priebehu mnohých rokov. Na úpravu akrylátového skla odporúčame ručnú kotúčovú pílu s dorazovým pravítkom alebo stolovú kotúčovú pílu s dorazom. Akrilno steklo, polirani robovi, sijajna površina, UV-obstojnost in dolgotrajna barvna obstojnost. Za obdelavo akrilnega stekla priporočamo ročno krožno žago z vodilom ali namizno krožno žago z vodilom. / 17

18 DETAILY DETAILY DETAJLI Děrovaný plech V2A Opěry: se 2 otvory s plochým profilem volitelně objímka madla Dierovaný plech V2A Podpera: s 2 otvormi s plochou oceľou voliteľne úchytka madla Luknjasta pločevina V2A Steber: z 2 luknjama nosilci iz ploščatega jekla opcijske objemke za oprijemalo Příslušenství: 2 držáky kulatých prutů kulaté pruty upínací držák děrovaný plech Dodávané tvary str. 20, 23 Príslušenstvo: 2 držiaky guľatých tyčí guľaté tyče upínací držiak dierovaný plech Dodávané tvary s. 20, 23 Pribor: 2 držali za okroglo palico okrogle palice držalo luknjasta pločevina Izvedbe str. 20, 23 Upevnění děrovaného plechu ke dvěma vodorovným kulatým prutům pomocí upínacích držáků Upevnenie dierovaného plechu na dve vodorovné guľaté tyče pomocou upínacích držiakov Luknjaste pločevine se pritrdijo na dveh okroglih palicah z držali Upínací držáky můžete libovolně posouvat po kulatých prutech Upínacie držiaky môžete ľubovoľne posúvať po guľatých tyčiach Držala se lahko poljubno razporedijo na okroglih palicah upínací držáky pro plechy upínacie držiaky pre plechy držala za pločevino : 750 x 180 x 1,25 mm : 750 x 330 x 1,25 mm : 750 x 930 x 1,25 mm : 750 x 180 x 1,25 mm : 750 x 330 x 1,25 mm : 750 x 930 x 1,25 mm : 750 x 180 x 1,25 mm : 750 x 330 x 1,25 mm : 750 x 930 x 1,25 mm INFORMACE INFO INFORMACIJE: Vzdálenost děrovaných plechů/pravého skla musí být maximálně 120 mm. Vzdialenosť dierovaných plechov/pravého skla musí byť maximálne 120 mm. Razdalja med luknjastimi pločevinami/stekli je lahko največ 120 mm. 18

19 Pravé sklo V2A Pravé sklo V2A Pravo steklo, V2A Opěry: se 2 otvory s plochým profilem volitelně objímka madla Podpera: s 2 otvormi s plochou oceľou voliteľne úchytka madla Steber: z 2 luknjama nosilci iz ploščatega jekla opcijske objemke za oprijemalo Příslušenství: 2 držáky kulatých prutů kulaté pruty upínací držák pravé sklo* Dodávané tvary str. 20, 24 Príslušenstvo: 2 držiaky guľatých tyčí guľaté tyče upínací držiak pravé sklo* Dodávané tvary s. 20, 24 Pribor: 2 držali za okroglo palico okrogle palice držalo pravo steklo* Izvedbe str. 20, Upevnění pravého skla ke dvěma vodorovným kulatým prutům pomocí upínacích držáků Upevnenie pravého skla na dve vodorovné guľaté tyče pomocou upínacích držiakov Stekla se pritrdijo na dveh okroglih palicah z držali Upínací držáky můžete libovolně posouvat po kulatých prutech Upínacie držiaky môžete ľubovoľne posúvať po guľatých tyčiach Držala se lahko poljubno razporedijo na okroglih palicah instalujte podložky + pouzdra, aby nevzniklo přímé spojení sklo/upínací svorka + šroub namontujte podložky + puzdra, aby nevzniklo priame spojenie skla/upínacieho držiaka + skrutky namestite podložke + spojne puše, da ni neposred - nega stika med steklom/ držalom + vijaki : 750 x 180 x 8 mm : 750 x 330 x 8 mm : 750 x 180 x 8 mm : 750 x 330 x 8 mm : 750 x 180 x 8 mm : 750 x 330 x 8 mm INFORMACE INFO INFORMACIJE: * Výplně z bezpečnostního skla (SBS), vždy 2 tabule o tloušťce 4 mm a mezi nimi fólie. Nesprávná manipulace a nárazy špičatými předměty představují nebezpečí prasknutí. Výplne z bezpečnostného skla (SBS), vždy 2 tabule s hrúbkou 4 mm a medzi nimi fólia. Neodborná manipulácia a nárazy ostrými predmetmi predstavujú nebezpečenstvo prasknutia. Polnila iz lepljenega varnostnega stekla, po 2 stekli debeline 4 mm in med njima folija. Pri nepravilnem ravnanju in udarcih s koničastimi predmeti obstaja nevarnost zloma. / 19

20 PRODUKTY PRODUKTY PROIZVODI Opěry pozinkované Ø 40 Podpery pozinkované Ø 40 Pocinkani stebri, Ø 40 GELÄNDER NACH EN 1090 ZERTIFIZIERT Opěry V2A Ø 40 * * Podpery V2A Ø 40 EN 1090 ZERTIFIZIERT Stebri V2A, Ø 40 GELÄNDER NACH Ø 90 x Boční montáž, 5 držáku kulatých prutů, vč. plochého profilu Bočná montáž, 5 držiakov guľatých tyčí, vrátane plochej ocele Namestitev s strani, 5 držal za okroglo palico, vklj. z nosilcem oprijemala iz ploščatega jekla Ø 100 x Boční montáž, 10 otvorů, 5 držáků kulatých prutů, vč. plochého profilu Bočná montáž, 10 otvorov, 5 držiakov guľatých tyčí, vrátane plochej ocele Namestitev s strani, 10 lukenj, 5 držal za okroglo palico, vklj. z nosilcem oprijemala iz ploščatega jekla Ø 100 x Boční montáž, 2 otvory, vč. plochého profilu Bočná montáž, 2 otvory, vrátane plochej ocele Namestitev s strani, 2 luknji, vklj. z nosilcem oprijemala iz ploščatega jekla Ø 90 x Montáž shora, 5 držáku kulatých prutů, vč. plochého profilu Montáž zhora, 5 držiakov guľatých tyčí, vrátane plochej ocele Namestitev od zgoraj, 5 držal za okroglo palico, vklj. z nosilcem oprijemala iz ploščatega jekla Ø 100 x Montáž shora, 10 otvorů, 5 držáků kulatých prutů, vč. plochého profilu Montáž zhora, 10 otvorov, 5 držiakov guľatých tyčí, vrátane plochej ocele Namestitev od zgoraj, 10 lukenj, 5 držal za okroglo palico, vklj. z nosilcem oprijemala iz ploščatega jekla Ø 100 x Montáž shora, 2 otvory, vč. plochého profilu Montáž zhora, 2 otvory, vrátane plochej ocele Namestitev od zgoraj, 2 luknji, vklj. z nosilcem oprijemala iz ploščatega jekla Péče o nerez, 2 čisticí utěrky + pečující sprej + brusná houbička Starostlivosť o ušľachtilú oceľ, 2 čistiace utierky + sprej na ošetrovanie + brúsna Nega nerjavnega jekla, 2 čistilni krpi + razpršilo za nego + brusna blazinica Krycí rozeta, boční montáž Krycia rozeta, bočná montáž Zaključna rozeta, namestitev s strani Krycí rozeta, montáž shora Krycia rozeta, montáž zhora Zaključna rozeta, namestitev od zgoraj * Ocelová zábradlí jsou certifikována podle EN Oceľové zábradlia sú certifikované podľa EN Jeklene ograje so certificirane v skladu z EN 20 Rozměry v mm Rozmery v mm Mere v mm

21 PRODUKTY PRODUKTY PROIZVODI Opěry madel V2A Ø 40 Podpery madiel V2A Ø 40 Nosilec oprijemala V2A, Ø 40 GELÄNDER NACH EN 1090 * ZERTIFIZIERT K zabetonování, bez otvorů Na zabetónovanie, bez otvorov Za vbetoniranje, brez lukenj Boční montáž, bez otvorů, opěra madla Bočná montáž, bez otvorov, podpera madla Namestitev s strani, brez lukenj, nosilec oprijemala 75 Ø 100 x Montáž shora, bez otvorů, opěra madla Montáž z hora, bez otvorov, podpera madla Namestitev od zgoraj, brez lukenj, nosilec oprijemala Ø 100 x 8 Montáž dřevo Montáž drevo Namestitev na les Montáž beton Montáž betón Montaža beton Šrouby, montáž do plného dřeva, 10 x 80, 4 ks Skrutky, montáž do masívneho dreva, 10 x 80, 4 ks Vijaki za les, pritrditev v polni les, 10 x 80, 4 kosi 2 ks ks kosa 4 ks ks kosi Zátěžové kotvy V4A, venkovní, Ø 12 Kotvy pre záťaž V4A, do exteriéru, Ø 12 Zidni vložki za velika bremena V4A, za zunaj, Ø : 2 ks 2 ks 2 kosa : 4 ks 4 ks 4 kosi Zátěžové kotvy pozinkované, vnitřní, Ø 12, 2 ks Kotvy pre záťaž pozinkované, do interiéru, Ø 12, 2 ks Zidni vložki za velika bremena V4A, za znotraj, Ø 12, 2 kosa Injektážní malta, obsah 145 ml Injektážna malta, obsah 145 ml Injekcijska malta, vsebina 145 ml Závitová tyč V4A, 110/Ø 10, 4 ks Závitová tyč V4A, 110/Ø 10, 4 ks Navojna palica V4A, 110/Ø 10, 4 kosi Pouzdro se sítkem, 85/Ø 16, 4 ks Sieťové puzdro, 85/Ø 16, 4 ks Puša, 85/Ø 16, 4 kosi Rozměry v mm Rozmery v mm Mere v mm / 21

22 PRODUKTY PRODUKTY PROIZVODI Kulaté pruty + příslušenství pozink + chromátování Guľaté tyče + príslušenstvo pozinkované + chromátované Okrogle palice + pribor, pocinkano + kromatirano Ochranná víčka, 5 ks, Ø 10 Ochranné kryty, 5 ks, Ø 10 Zaščitna kapa, 5 kosov, Ø Klouby, 5 ks, Ø 10 Kĺby, 5 ks, Ø 10 Členek, 5 kosov, Ø Kulaté pruty, 5 ks, 2000/Ø 10 Guľaté tyče, 5 ks, 2000/Ø 10 Okrogle palice, 5 kosov, 2000/Ø 10 Vodorovné kulaté pruty + příslušenství V2A Vodorovné guľaté tyče + príslušenstvo V2A Vodoravne okrogle palice + pribor V2A Ochranná víčka, 5 ks, Ø 10 Ochranné kryty, 5 ks, Ø 10 Zaščitna kapa, 5 kosov, Ø Klouby, 5 ks, Ø 10 Kĺby, 5 ks, Ø 10 Členek, 5 kosov, Ø 10 1 ks ks kos 5 ks ks kosov Držáky kulatých prutů pro /251033, navíc závitové, Ø 10 Držiaky guľatých tyčí pre /251033, dodatočne priskrutkovateľné, Ø 10 Držalo za okroglo palico za /251033, dodatna vijačna pritrditev, Ø : 1 ks 1 ks 1 kos : 5 ks 5 ks 5 kosov 1500, 2 ks ks kosa 1500, 5 ks ks kosov 2500, 1 ks ks ko 2000, 2 ks ks kosa 2000, 5 ks ks kosov 3000, 1 ks ks ko Kulatina Guľaté tyče Okrogle palice : 2 ks 2 ks 2 kosa 1500/Ø : 5 ks 5 ks 5 kosov 1500/Ø : 1 ks 1 ks 1 kos 2500/Ø : 2 ks 2 ks 2 kosa 2000/Ø : 5 ks 5 ks 5 kosov 2000/Ø : 1 ks 1 ks 1 kos 3000/Ø 10 Svislé kulaté pruty + příslušenství V2A Zvislé guľaté tyče + príslušenstvo V2A Vodoravne okrogle palice + pribor V2A Držák pro / , 2 ks, Ø 10 Držiak pre / , 2 ks, Ø 10 Držalo za / , 2 kosa, Ø Otočné klouby, sada, 5 párů, Ø 10 Otočné kĺby, súprava, 5 párov, Ø 10 Vrtljivi členek, kompleten, 5 parov, Ø Kulatiny, 5 ks, 750/Ø 10 Guľaté tyče, 5 ks, 750/Ø 10 Okrogla palica, 5 kosov, 750/Ø Rozměry v mm Rozmery v mm Mere v mm

23 PRODUKTY PRODUKTY PROIZVODI Akrylátové sklo + příslušenství V2A Akrylátové sklo + príslušenstvo V2A Akrilno steklo + pribor V2A 1500/673/8 2000/673/8 Akrylátové sklo, satinované Akrylátové sklo, satinované Akrilno steklo, satinirano : 1500/673/ : 2000/673/8 1500/673/8 2000/673/8 Akrylátové sklo, čiré Akrylátové sklo, číre Akrilno steklo, prosojno : 1500/673/ : 2000/673/8 1500/673/8 2000/673/8 Akrylátové sklo, antracit Akrylátové sklo, antracitové Akrilno steklo, antracitno : 1500/673/ : 2000/673/ Univerzální držák V4A, 2 ks, 70/30 Univerzálny držiak V4A, 2 ks, 70/30 Univerzalno držalo V4A, 2 kosa, 70/ Univerzální držák V4A, nástěnná montáž, 2 ks, 50/30 Univerzálny držiak V4A, montáž na stenu, 2 ks, 50/30 Univerzalno držalo V4A, namestitev na steno, 2 kosa, 50/ Univerzální držák V4A, 90, 2 ks Univerzálny držiak V4A, 90, 2 ks Univerzalno držalo V4A, 90, 2 kosa Univerzální držák V4A, přímý, 2 ks Univerzálny držiak V4A, rovný, 2 ks Univerzalno držalo V4A, ravno, 2 kosa Univerzální držák V4A, kloub, 2 ks, 50/30 Univerzálny držiak V4A, kĺb, 2 ks, 50/30 Univerzalno držalo V4A, členek, 2 kosa, 50/30 Plech + příslušenství V2A Plech + príslušenstvo V2A Pločevina + pribor V2A 750/ /330 Děrovaný Dierovaný Luknjasta : 750/180/1, : 750/330/1, : 750/930/1, Držák pro /251034, 2 ks, Ø 10 Držiak pre /251034, 2 ks, Ø 10 Držalo za /251034, 2 kosa, Ø Upínací držák, 4 ks, Ø 10 Upínací držiak, 4 ks, Ø 10 Držalo, 4 kosi, Ø /930 Rozměry v mm Rozmery v mm Mere v mm / 23

24 PRODUKTY PRODUKTY PROIZVODI Pravé sklo + příslušenství V2A Pravé sklo + príslušenstvo V2A Pravo steklo + pribor V2A 750/180/8 750/330/8 Skleněná výplň Sklenená výplň Polnjeno s plinom : 750/180/ : 750/330/ Držák pro / , 2 ks, Ø 10 Držiak pre / , 2 ks, Ø 10 Držalo za / , 2 kosa, Ø Upínací držák pro sklo, 4 ks, Ø 10 Upínací držiak pre sklo, 4 ks, Ø 10 Držalo za steklo, 4 kosi, Ø 10 Příslušenství madel V2A Ø 25 Príslušenstvo pre madlá V2A Ø 25 Pribor za oprijemalo V2A, Ø Konzola pro opěru, Ø 25 Konzola pre podperu, Ø 25 Konzola za steber, Ø Nástěnná konzola, Ø 25 Konzola na stenu, Ø 25 Stenska konzola, Ø Koncovka, Ø 25 Koncovka, Ø 25 Zaključna kapa, Ø Spojka, Ø 25 Spoj, Ø 25 Spojnik, Ø Kloub se 2 adaptéry, Ø 25 Kĺb s 2 adaptérmi, Ø 25 Členek z 2 adapterjema, Ø Madlo, Ø 25 Madlo, Ø 25 Oprijemalo, Ø : : 2500 Příslušenství madel V2A Ø 40 Príslušenstvo pre madlá V2A Ø 40 Pribor za oprijemalo V2A Ø Objímka madla pro opěru, Ø 40 Úchytka madla pre podperu, Ø 40 Objemka za steber, Ø Koncovka, Ø 40 Koncovka, Ø 40 Zaključna kapa, Ø Spojka, Ø 40 Spoj, Ø 40 Spojnik, Ø Rozměry v mm Rozmery v mm Mere v mm

25 PRODUKTY PRODUKTY PROIZVODI Příslušenství madel V2A Ø 40 Príslušenstvo pre madlá V2A Ø 40 Pribor za oprijemalo V2A, Ø Konzola systémové rukojeti Variant, 2 ks, Ø 40 Kkonzola systémovej rukoväti Variant, 2 ks, Ø 40 Konzola za sistemski ročaj Variant, 2 kosa, Ø Úhelník, Ø 40 Uholník, Ø 40 Kotnik, Ø Kloub, Ø 40 Kĺb, Ø 40 Členek, Ø Adaptér/víčko, Ø 40 Adaptér/uzáver, Ø 40 Adapter/kapa, Ø Kloub, Ø 35 Kĺb, Ø 35 Členek, Ø dělicí desky + kroužek Ø 40 2 deliace podložky + krúžok, Ø 40 2 pregradni ploščici + obroč, Ø 40 Konzoly madel V2A Ø 40 Konzoly pre madlá V2A Ø 40 Konzole za oprijemalo V2A, Ø 40 Madlo V2A Ø 40 Madlo V2A Ø 40 Oprijemalo V2A, Ø Konzola kulatého prutu rovná Konzola pre guľaté tyče, rovná Konzola iz okroglega jekla, ravna Objímka konzoly kulatého prutu, Ø 40 Úchytka konzoly pre guľaté tyče, Ø 40 Objemka za konzolo iz okroglega jekla, Ø Konzola kulatého prutu Konzola pre guľaté tyče Konzola iz okroglega jekla Pro nerezové madlo Pre madlá z ušľachtilej ocele Za oprijemalo iz nerjavnega jekla Madlo, Ø 40/1,5 Madlo, Ø 40/1,5 Oprijemalo, Ø 40/1, : : : : : : : Rozměry v mm Rozmery v mm Mere v mm / 25

26 PRODUKTY PRODUKTY PROIZVODI Madlo dřevo Ø 40 Madlo drevo Ø 40 Leseno oprijemalo, Ø 40 Příslušenství dřevěného madla Ø 40 Príslušenstvo pre drevené madlo Ø 40 Pribor za leseno oprijemalo, Ø Smrk kulatý Smrek guľaté Smreka, okroglo : : Koncovka smrk Koncovka smrek Zaključna kapa, smreka Koncovka V2A, 2 ks, Ø 40 Koncovka V2A, 2 ks, Ø 40 Zaključna kapa V2A, 2 kosa, Ø Buk kulatý Buk guľaté Bukev, okroglo : : Koncovka buk Koncovka buk Zaključna kapa, bukev Napojení na stěnu V2A, Ø 40 Pripojenie na stenu V2A, Ø 40 Stenski priključek V2A, Ø Dub kulatý Dub guľaté Hrast, okroglo : : Koncovka dub Koncovka dub Zaključna kapa, hrast Adaptér/víčko, V2A Ø 40 Adaptér/uzáver V2A, Ø 40 Adapter/kapa V2A, Ø Sapelli kulatý Sapelli guľaté Sapelli, okroglo *: *: * Koncovka Sapelli Koncovka Sapelli Zaključna kapa, sapelli Kloub V2A, Ø 35/10 Kĺb V2A, Ø 35/10 Členek V2A, Ø 35/ Koncovky hliník Ø 40, 2 ks Koncovky, hliník Ø 40, 2 ks Zaključna kapa, aluminij, 2 kosa, Ø Napojení na stěnu, hliník Ø 40 Pripojenie na stenu, hliník Ø 40 Stenski priključek, aluminij, Ø Kloub, hliník Ø 40 Kĺb, hliník Ø 40 Členek, aluminij, Ø 40 * Z certifikovaného lesního hospodářství Z certifikovaného lesného hospodárstva Iz certificiranega gozdarstva 26 Rozměry v mm Rozmery v mm Mere v mm

27 PRODUKTY PRODUKTY PROIZVODI Konzoly pro dřevěná madla Ø 40 Konzoly pre drevené madlá Ø 40 Konzole za leseno oprijemalo, Ø Konzola hliník 40, 2 ks Konzola hliník 40, 2 ks Konzola, aluminij, 2 kosa, Ø Konzola/objímka V2A Konzola/úchytka V2A Konzola/objemka V2A Konzola L V2A, 2 ks Konzola L V2A, 2 ks L-konzola V2A, 2 kosa Konzola kulatého prutu, rovná V2A Konzola pre guľaté tyče, rovná V2A Konzola iz okroglega jekla, ravna V2A Konzola kulatého prutu V2A Konzola pre guľaté tyče V2A Konzola iz okroglega jekla V2A Objímka konzoly kulatého prutu, V2A Úchytka konzoly pre guľaté tyče V2A Objemka za konzolo iz okroglega jekla V2A Sady madel Súprava madiel Kompleti oprijemal Smrk Smrek Smreka : 1500/Ø : 2250/Ø Buk Buk Bukev : 1500/Ø : 2250/Ø Nerez V2A Ušľachtilá oceľ V2A Nerjavno jeklo V2A : 1200/Ø : 2000/Ø 40 Vrtací šablona Šablóna na vŕtanie Šablona za vrtanje Pro dřevěná madla Ø 40, Ø 52 Pre drevené madlá Ø 40, Ø 52 Za leseno oprijemalo, Ø 40, Ø Žárový pozink + komaxit, 1200/Ø 40, kompaktní, antracit Žiarovo pozinkované + práškové lakovanie, 1200/Ø 40, kompaktné, antracit Vroče pocinkano + prašno lakirano, 1200/Ø 40, kompaktno, antracitne barve V2A, 1200/Ø 40, kompaktní, V2A V2A, 1200/Ø 40, kompaktné, V2A V2A, 1200/Ø 40, kompaktno, V2A Rozměry v mm Rozmery v mm Mere v mm / 27

28 PRODUKTY PRODUKTY PROIZVODI Dřevěné madlo Ø 52 Drevené madlo Ø 52 Leseno oprijemalo, Ø Smrk kulatý Smrek guľaté Smreka, okroglo : : Buk kulatý Buk guľaté Bukev, okroglo : : Modřín kulatý Smrekovec guľaté Macesen, okroglo *: *: 2250 Koncovky dřevěného madla Ø 52 Koncovky na drevené madlo Ø 52 Zaključne kape za leseno oprijemalo, Ø Smrk, 2 ks, Ø 52 Smrek, 2 ks, Ø 52 Smreka, 2 kosa, Ø Buk, 2 ks, Ø 52 Buk, 2 ks, Ø 52 Bukev, 2 kosa, Ø * Smrk, 2 ks, Ø 52 Smrekovec, 2 ks, Ø 52 Macesen, 2 kosa, Ø V2A, 2 ks, Ø 52 V2A, 2 ks, Ø 52 V2A, 2 kosa, Ø Mosaz mat/chrom, 2 ks, Ø 51 Mosadz matná/ chróm, 2 ks, Ø 51 Medenina mat/kromirana, 2 kosa, Ø Koncovka kulička, smrk, 2 ks, Ø 52 Koncovka guľôčka smrek, 2 ks, Ø 52 Zaključna krogla, smreka, 2 kosa, Ø 52 Obloukové dřevěné madlo Ø 52 Oblúkové drevené madlo Ø 52 Lok za leseno oprijemalo, Ø Smrk, 2x vrtaný, 90, Ø 52 Smrek, 2 x vŕtaný, 90, Ø 52 Smreka, 2 izvrtini, 90, Ø Buk, 2x vrtaný, 90, Ø 52 Buk, 2 x vŕtaný, 90, Ø 52 Bukev, 2 izvrtini, 90, Ø * Modřín, 2x vrtaný, 90, Ø 52 Smrekovec, 2 x vŕtaný, 90, Ø 52 Macesen, 2 izvrtini, 90, Ø Adaptér/víčko, V2A Ø 52 Adaptér/uzáver V2A, Ø 52 Adapter/kapa V2A, Ø Kloub V2A, Ø 35/10 Kĺb V2A, Ø 35/10 Členek V2A, Ø 35/10 * Z certifikovaného lesního hospodářství Z certifikovaného lesného hospodárstva Iz certificiranega gozdarstva 28 Rozměry v mm Rozmery v mm Mere v mm

29 PRODUKTY PRODUKTY PROIZVODI Konzoly pro madla + příslušenství dřevěných madel Ø 52 Konzoly pre madlá + príslušenstvo pre drevené madlá Ø 52 Konzole + pribor za leseno oprijemalo, Ø schwarz Železný prvek s plastovou rozetou, 2 ks Železo s plastovou rozetou, 2 ks Železo, rozeta iz umetne mase, 2 kosa weiß Železný prvek s plastovou rozetou, 2 ks Železo s plastovou rozetou, 2 ks Železo, rozeta iz umetne mase, 2 kosa schwarz Železný prvek se smrkovou rozetou, 2 ks Železo so smrekovou rozetou, 2 ks Železo, rozeta iz smrekovega lesa, 2 kosa verzinkt Železný prvek s bukovou rozetou, 2 ks Železo s bukovou rozetou, 2 ks Železo, rozeta iz bukovega lesa, 2 kosa Mosaz leštěná, 2 ks Mosadz leštená, 2 ks Medenina, polirana, 2 kosa Mosaz mat/chrom, 2 ks Mosadz matná/ chróm, 2 ks Medenina, mat/ kromirana, 2 kosa Mosaz mat/chrom, 2 ks Mosadz matná/ chróm, 2 ks Medenina, mat/ kromirana, 2 kosa V2A V2A V2A V2A, otočné provedení V2A, otočné V2A, vrtljiva V2A, rovné, nastavení až + 40 mm V2A, rovné, nastaviteľné do + 40 mm V2A, ravna, nastavljiva do + 40 mm Plochý profil pro dřevěné madlo, V2A Plochá oceľ pre drevené madlá, V2A Držalo za leseno oprijemalo, V2A Vrtací šablona Šablóna na vŕtanie Šablona za vrtanje Vrtací šablona pro dřevěná madla, Ø 40/52 Šablóna na vŕtanie pre drevené madlá, Ø 40/52 Šablona za vrtanje za leseno oprijemalo, Ø 40/52 Rozměry v mm Rozmery v mm Mere v mm / 29

30 PRODUKTY PRODUKTY PROIZVODI Opěry hliník Podpery hliník Steber, aluminij Madlo hliník Madlo hliník Oprijemalo, aluminij Boční montáž, vč. držáků madel, vč. krycí rozety Bočná montáž, vrátane držiaka madla, vrátane krycej rozety Namestitev s strani, vklj. z oprijemalom in zaključno rozeto Ø Montáž shora, vč. držáků madel, vč. krycí rozety Montáž zhora, vrátane držiaka madla, vrátane krycej rozety Namestitev od zgoraj, vklj. z oprijemalom in zaključno rozeto Madlo, 60 x 25/2000 Madlo, 60 x 25/2000 Oprijemalo, 60 x 25/2000 Příslušenství hliníkových madel Príslušenstvo pre hliníkové madlá Pribor za aluminijasto oprijemalo Konzola Konzola Konzola Úhelník 90, horizontální Uholník 90, horizontálny Kotnik, 90, vodoraven Kloub 0-90, horizontální Kĺb 0-90, horizontálny Členek 0 90, vodoraven Koncovka koncovka Zaključna kapa Spojka spoj Spojnik Napojení na stěnu Pripojenie na stenu Stenski priključek Kloub 0-45, vertikální Kĺb 0-45, vertikálny Členek, 0 45, navpičen Kloub úhelník 90 Kĺb uholník 90 Členek, kotnik x kloub úhelník 90 2 ks kĺbov uholník 90 2x členek, kotnik Rozměry v mm Rozmery v mm Mere v mm

31 PRODUKTY PRODUKTY PROIZVODI Výplň čtyřhranné pruty + příslušenství hliník Výplň štvorhranné tyče + príslušenstvo hliník Polnilo iz pravokotnih palic + pribor, aluminij Čtyřhranné pruty, 14 x 14/2000, 5 ks Štvorhranné tyče, 14 x 14/2000, 5 ks Pravokotna palica, 14 x 14/2000, 5 kosov Držáky čtyřhranných prutů, 5 ks Držiaky štvorhranných tyčí, 5 ks Držalo za pravokotno palico, 5 kosov Klouby pro čtyřhranné pruty, 5 ks Kĺby pre štvorhranné tyče, 5 ks Členek za pravokotno palico, 5 kosov Napojení na stěnu pro čtyřhranné pruty Pripojenie na stenu pre štvorhranné tyče Stenski priključek za pravokotno palico Koncovky pro čtyřhranné pruty, 5 ks Koncovky pre štvorhranné tyče, 5 ks Zaključna kapa za pravokotno palico, 5 kosov Spojky pro čtyřhranné pruty, 5 ks Spoj pre štvorhranné tyče, 5 ks Spojnik za pravokotno palico, 5 kosov Výplň akrylátové sklo + příslušenství hliník Výplň akrylátové sklo + príslušenstvo hliník Polnilo iz akrilnega stekla + pribor, aluminij 1500/673/8 2000/673/8 Akrylátové sklo, čiré Akrylátové sklo, číre Akrilno steklo, prosojno : 1500/673/ : 2000/673/8 1500/673/8 2000/673/8 Akrylátové sklo, satinované Akrylátové sklo, satinované Akrilno steklo, satinirano : 1500/673/ : 2000/673/8 1500/673/8 2000/673/8 Akrylátové sklo, antracit Akrylátové sklo, antracitové Akrilno steklo, antracitno : 1500/673/ : 2000/673/ Univerzální držák, 2 ks Univerzálny držiak, 2 ks Univerzalno držalo, 2 kosa Rozměry v mm Rozmery v mm Mere v mm / 31
