Příslušenství a profily Connect

Transkript

1 Příslušenství a profily Connect Connect příslušenství - Connect Access Výrobek Access U profil pro kabely 1,0 mm Galvanicky pozinkovaná oceli, černá. Děrování po 100 mm. L=3000 mm. Access dvojitý nosný profil Access dvojitý nosný profil, pozinkovaný a lakovaný profil o tloušťce 1,0 mm. L=3000 mm. Děrován po 100 mm. Pro instalaci více než jedné řady panelů Access. Access instalační šroub Access instalační šroub s matkou a s podložkou Black 24,00 8 * Black 12,00 4 * * Access nosný profil Access nosný profil z pozinkované a lakované oceli o tloušťce 1,0 mm pro jednotlivé řady panelů Access. L=3000 mm. Děrováno po 100 mm. Access podhledová konzole 2,6 mm pozinkovaná ocel. Umožňuje volný přístup k kabeláži z jedné strany. L=750 mm Black 12,00 4 * Access přenášecí profil Access přenášecí profil z pozinkované a lakované oceli o tloušťce 1,0 mm. L=3000 mm. Děrován po 100 mm. Pro přechod mezi systémem Access a stropem White 0 12,00 4 * Access rohová konzole Pozinkovaná ocel 4,0 mm. Pro upevnění Access závěsné tyče do tvrdých materiálů.. * Access spojka Access spojka z pozinkované oceli o tloušťce 1,0 mm pro spojení mezi dvěma přechodovými profily Access.. 10 * Access stěnová instal.destička Access stěnová instalační destička z oceli o tloušťce 3,0 mm pro upevnění Access univerzálního profilu na stěnu. Stavitelná do stran 15 mm. Dodávána se šroubem. Black 25 * Access stěnová konzole Galvanicky pozinkovaná ocel. L=400 mm. Pro montáž profilů Access na stěnu.. * Access univerzální profil Access univerzální profil, L = 3000 mm, pozinkovaný a lakovaný profil, který se upevňuje k lávce pro kabely nebo na zeď pomocí Access stěnovou instalační destičkou. Děrováno osově po 100 mm. Otvory pro upevnění prům. 3,3 mm po 300 mm. Výšková stavitelnost 15 mm Black 24,00 8 *

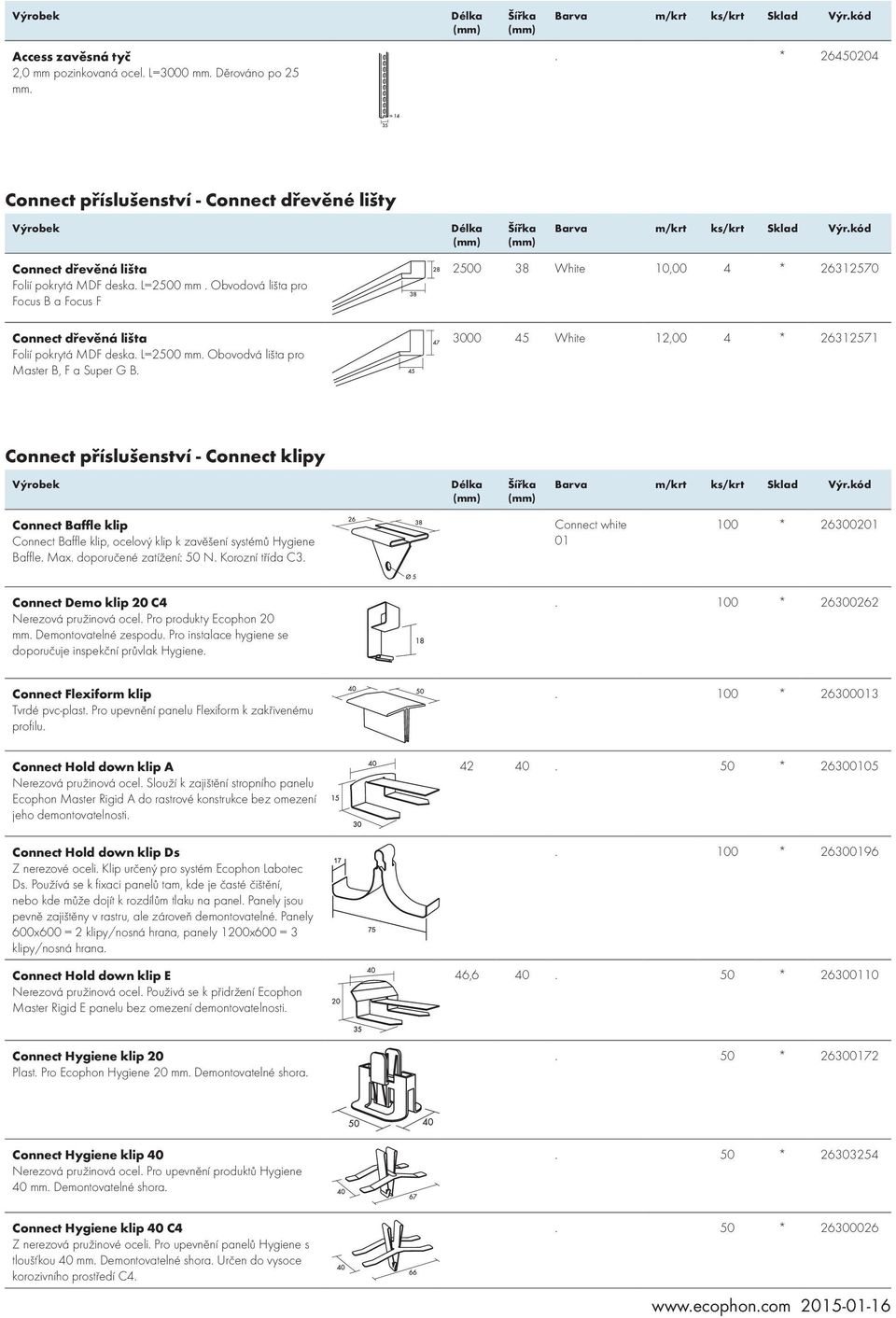

2 Access zavěsná tyč 2,0 mm pozinkovaná ocel. L=3000 mm. Děrováno po 25 mm.. * Connect příslušenství - Connect dřevěné lišty Výrobek Connect dřevěná lišta Folií pokrytá MDF deska. L=2500 mm. Obvodová lišta pro Focus B a Focus F Connect dřevěná lišta Folií pokrytá MDF deska. L=2500 mm. Obovodvá lišta pro Master B, F a Super G B White 10,00 4 * White 12,00 4 * Connect příslušenství - Connect klipy Výrobek Connect Baffle klip Connect Baffle klip, ocelový klip k zavěšení systémů ygiene Baffle. Max. doporučené zatížení: 50 N. Korozní třída C * Connect Demo klip 20 C4 Nerezová pružinová ocel. Pro produkty Ecophon 20 mm. Demontovatelné zespodu. Pro instalace hygiene se doporučuje inspekční průvlak ygiene * Connect Flexiform klip Tvrdé pvc-plast. Pro upevnění panelu Flexiform k zakřivenému profilu * Connect old down klip A Nerezová pružinová ocel. Slouží k zajištění stropního panelu Ecophon Master Rigid A do rastrové konstrukce bez omezení jeho demontovatelnosti. Connect old down klip Ds Z nerezové oceli. Klip určený pro systém Ecophon Labotec Ds. Používá se k fixaci panelů tam, kde je časté čištění, nebo kde může dojít k rozdílům tlaku na panel. Panely jsou pevně zajištěny v rastru, ale zároveň demontovatelné. Panely 600x600 = 2 klipy/nosná hrana, panely 1200x600 = 3 klipy/nosná hrana. Connect old down klip E Nerezová pružinová ocel. Použivá se k přidržení Ecophon Master Rigid E panelu bez omezení demontovatelnosti * * , * Connect ygiene klip 20 Plast. Pro Ecophon ygiene 20 mm. Demontovatelné shora.. 50 * Connect ygiene klip 40 Nerezová pružinová ocel. Pro upevnění produktů ygiene 40 mm. Demontovatelné shora.. 50 * Connect ygiene klip 40 C4 Z nerezová pružinové oceli. Pro upevnění panelů ygiene s tloušťkou 40 mm. Demontovatelné shora. Určen do vysoce korozivního prostředí C *

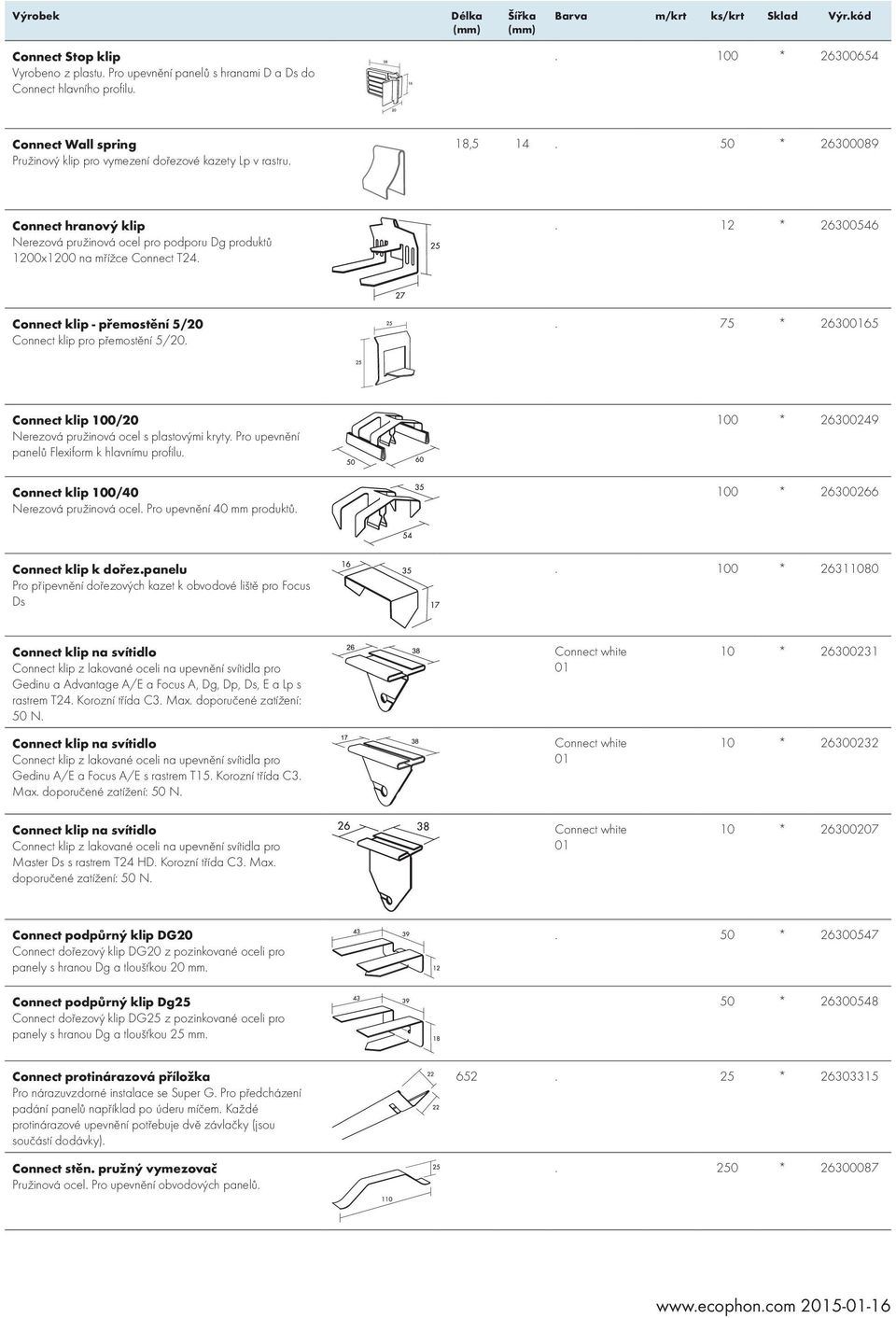

3 Connect Stop klip Vyrobeno z plastu. Pro upevnění panelů s hranami D a Ds do Connect hlavního profilu * Connect Wall spring Pružinový klip pro vymezení dořezové kazety Lp v rastru. 18, * Connect hranový klip Nerezová pružinová ocel pro podporu Dg produktů 1200x1200 na mřížce Connect T * Connect klip - přemostění 5/20 Connect klip pro přemostění 5/ * Connect klip 100/20 Nerezová pružinová ocel s plastovými kryty. Pro upevnění panelů Flexiform k hlavnímu profilu. 100 * Connect klip 100/40 Nerezová pružinová ocel. Pro upevnění 40 mm produktů. 100 * Connect klip k dořez.panelu Pro připevnění dořezových kazet k obvodové liště pro Focus Ds. 100 * Connect klip na svítidlo Connect klip z lakované oceli na upevnění svítidla pro Gedinu a Advantage A/E a Focus A, Dg, Dp, Ds, E a Lp s rastrem T24. Korozní třída C3. Max. doporučené zatížení: 50 N. Connect klip na svítidlo Connect klip z lakované oceli na upevnění svítidla pro Gedinu A/E a Focus A/E s rastrem T15. Korozní třída C3. Max. doporučené zatížení: 50 N. 10 * * Connect klip na svítidlo Connect klip z lakované oceli na upevnění svítidla pro Master Ds s rastrem T24 D. Korozní třída C3. Max. doporučené zatížení: 50 N. 10 * Connect podpůrný klip DG20 Connect dořezový klip DG20 z pozinkované oceli pro panely s hranou Dg a tloušťkou 20 mm. Connect podpůrný klip Dg25 Connect dořezový klip DG25 z pozinkované oceli pro panely s hranou Dg a tloušťkou 25 mm.. 50 * * Connect protinárazová příložka Pro nárazuvzdorné instalace se Super G. Pro předcházení padání panelů například po úderu míčem. Každé protinárazové upevnění potřebuje dvě závlačky (jsou součástí dodávky). Connect stěn. pružný vymezovač Pružinová ocel. Pro upevnění obvodových panelů * *

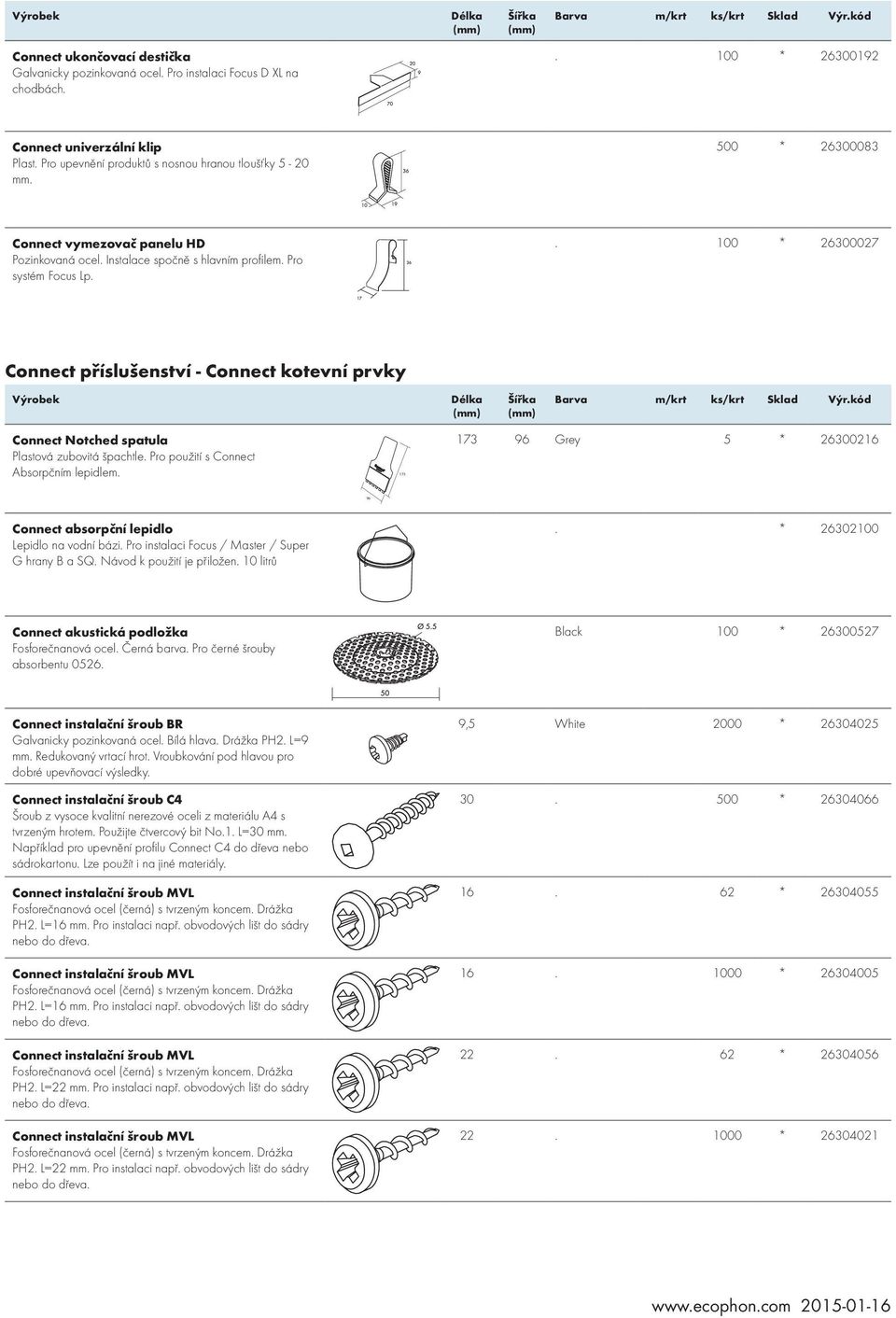

4 Connect ukončovací destička Galvanicky pozinkovaná ocel. Pro instalaci Focus D XL na chodbách * Connect univerzální klip Plast. Pro upevnění produktů s nosnou hranou tloušťky 5-20 mm. 500 * Connect vymezovač panelu D Pozinkovaná ocel. Instalace spočně s hlavním profilem. Pro systém Focus Lp * Connect příslušenství - Connect kotevní prvky Výrobek Connect Notched spatula Plastová zubovitá špachtle. Pro použití s Connect Absorpčním lepidlem Grey 5 * Connect absorpční lepidlo Lepidlo na vodní bázi. Pro instalaci Focus / Master / Super G hrany B a SQ. Návod k použití je přiložen. 10 litrů. * Connect akustická podložka Fosforečnanová ocel. Černá barva. Pro černé šrouby absorbentu Black 100 * Connect instalační šroub BR Galvanicky pozinkovaná ocel. Bílá hlava. Drážka P2. L=9 mm. Redukovaný vrtací hrot. Vroubkování pod hlavou pro dobré upevňovací výsledky. Connect instalační šroub C4 Šroub z vysoce kvalitní nerezové oceli z materiálu A4 s tvrzeným hrotem. Použijte čtvercový bit No.1. L=30 mm. Například pro upevnění profilu Connect C4 do dřeva nebo sádrokartonu. Lze použít i na jiné materiály. Connect instalační šroub MVL Fosforečnanová ocel (černá) s tvrzeným koncem. Drážka P2. L=16 mm. Pro instalaci např. obvodových lišt do sádry nebo do dřeva. Connect instalační šroub MVL Fosforečnanová ocel (černá) s tvrzeným koncem. Drážka P2. L=16 mm. Pro instalaci např. obvodových lišt do sádry nebo do dřeva. Connect instalační šroub MVL Fosforečnanová ocel (černá) s tvrzeným koncem. Drážka P2. L=22 mm. Pro instalaci např. obvodových lišt do sádry nebo do dřeva. Connect instalační šroub MVL Fosforečnanová ocel (černá) s tvrzeným koncem. Drážka P2. L=22 mm. Pro instalaci např. obvodových lišt do sádry nebo do dřeva. 9,5 White 2000 * * * * * *

5 Connect instalační šroub P Galvanicky pozinkovaná ocel. lava s drážkou T20. Průměr 4,8 mm, L=13 mm. Redukovaný vrtací bod. Pro upevnění do kovu ocelových plechů, max 2x1 mm. Používá se v kombinaci s Upevňovací konzolou Connect 09 pro upevnění stavitelných závěsů. Navržená nosnost: 233 N Connect kotevní šroub Tvrzená chromovaná ocel. lava s drážkou T20. loubka vrtu 40 mm.průměr 4 mm. Pro upevnění do betonu. Navržená nosnost 266 N * * Connect kotevní šroub C4 Šroub do betonu z vysoce kvalitní tvrzené a nerezové ušlechtilé oceli z materiálu A5. lavička s drážkou T20, hloubka vrtání 55 mm, průměr 7,5 mm (použijte vrták Ø6 mm). Navržené zatížení 266 N. L=40 mm. Connect kotevní šroub LWC Galvanicky pozinkovaná a chromovaná ocel. Použíává se spolu s Přímou upevňovací podložkou Connect09 pro instalaci stavitelných závěsů do lehkého betonu. Navržená zátěž v LWC 500 N. Connect kotevní šroub MVL Fosfátová ocel (černá) s tvrzeným koncem. Drážka P2. L=35 mm. Pro instalaci např. obvodových lišt do sádrokartonu nebo dřeva. Connect kotevní šroub MVL Fosforečnanová ocel (černá) s tvrzeným koncem. Drážka P2. L=35 mm. Pro instalaci např. obvodových lišt do sádry nebo do dřeva. Connect kotevní šroub s okem Tvrzená chromovaná ocel. loubka vrtu 50 mm.průměr 5 mm. Pro upevnění do betonu. Instalace pomocí nástroje Connect 48. Navržená nosnost 500 N. Connect natl.hřeb s hmoždinkou Galvanicky pozinkovaná ocel/hliník. loubka vrtání 20 mm. Průměr vrtáku 5,5-6 mm. Navržená nosnost: V betonu min K 25: 400 N * * * * * * Connect natl.hřeb s hmoždinkou Galvanicky pozinkovaná ocel/plast. Průměr vrtáku 5 mm. loubka vrtání 40 mm. Pro upevnění na stěnu. Nikoliv na strop. Connect náplň do pistole Pro lepení Focus B ac. Průměr : 12 mm. Návosd k použití přiložen. 5 kg. Connect nástavec pro šroub instalační nástroj pro kotevní šroub s očkem Galvanized 300 * * * Connect podložka Connect podložka z pozinkované a lakované oceli pro šroub (šířka klíče 6,35 mm) určena k upevnění do lehkého betonu a ocelového plechu. Connect podložka Galvanicky pozinkovaná ocel. Pro šrouby pohlcovače (šířka klíče 6,35 mm) pro upevnění do lehkého betonu a kovových plátů. White 500 * Galvanized 500 * Connect podložka Connect podložka z pozinkované a lakované oceli pro šroub (hlavička typu Torx T25) určená k upevnění panelů do lehkého betonu a ocelového plechu. 100 *

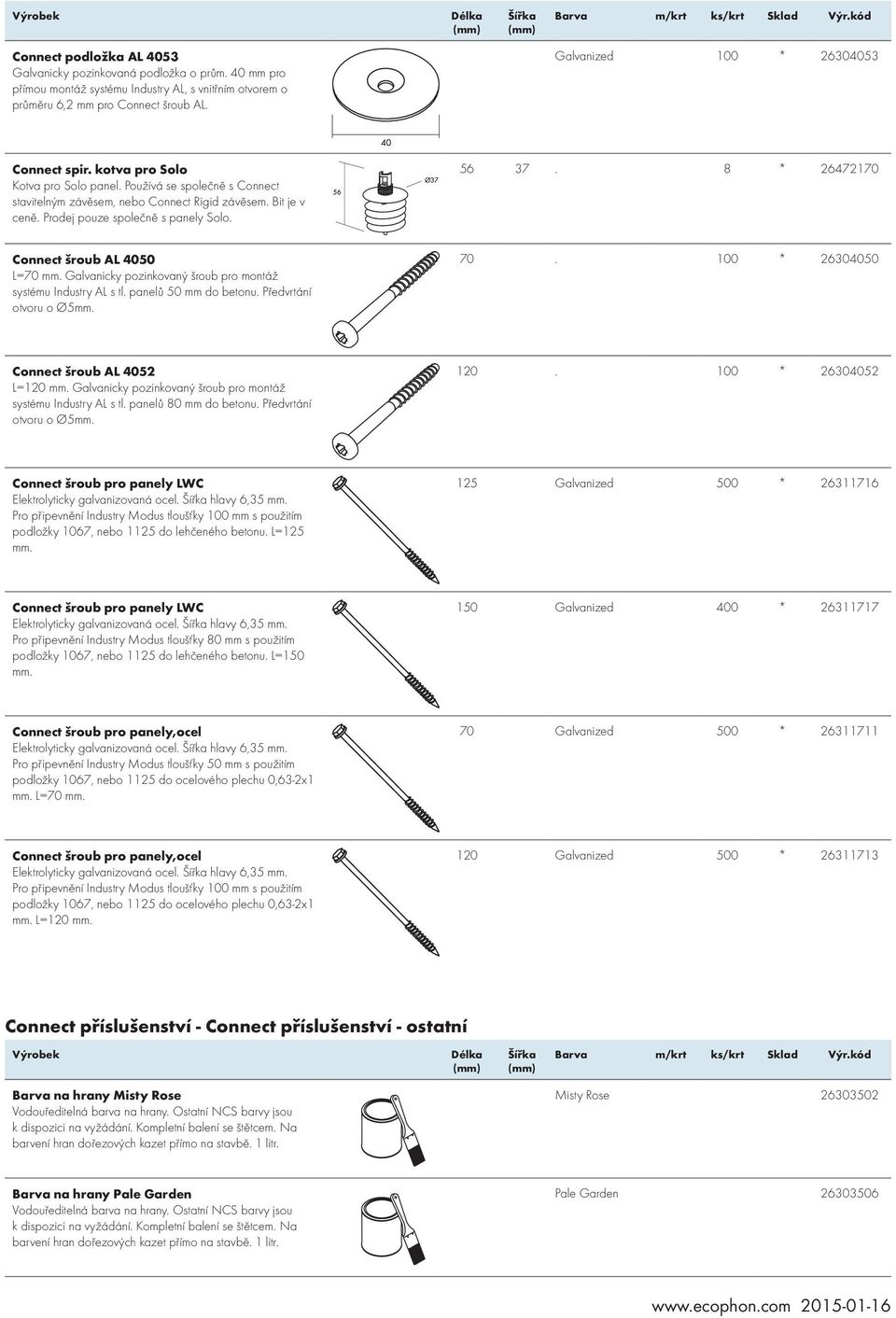

6 Connect podložka AL 4053 Galvanicky pozinkovaná podložka o prům. 40 mm pro přímou montáž systému Industry AL, s vnitřním otvorem o průměru 6,2 mm pro Connect šroub AL. Galvanized 100 * Connect spir. kotva pro Solo Kotva pro Solo panel. Používá se společně s Connect stavitelným závěsem, nebo Connect Rigid závěsem. Bit je v ceně. Prodej pouze společně s panely Solo * Connect šroub AL 4050 L=70 mm. Galvanicky pozinkovaný šroub pro montáž systému Industry AL s tl. panelů 50 mm do betonu. Předvrtání otvoru o Ø5mm * Connect šroub AL 4052 L=120 mm. Galvanicky pozinkovaný šroub pro montáž systému Industry AL s tl. panelů 80 mm do betonu. Předvrtání otvoru o Ø5mm * Connect šroub pro panely LWC Elektrolyticky galvanizovaná ocel. hlavy 6,35 mm. Pro připevnění Industry Modus tloušťky 100 mm s použitím podložky 1067, nebo 1125 do lehčeného betonu. L=125 mm. 125 Galvanized 500 * Connect šroub pro panely LWC Elektrolyticky galvanizovaná ocel. hlavy 6,35 mm. Pro připevnění Industry Modus tloušťky 80 mm s použitím podložky 1067, nebo 1125 do lehčeného betonu. L=150 mm. 150 Galvanized 400 * Connect šroub pro panely,ocel Elektrolyticky galvanizovaná ocel. hlavy 6,35 mm. Pro připevnění Industry Modus tloušťky 50 mm s použitím podložky 1067, nebo 1125 do ocelového plechu 0,63-2x1 mm. L=70 mm. 70 Galvanized 500 * Connect šroub pro panely,ocel Elektrolyticky galvanizovaná ocel. hlavy 6,35 mm. Pro připevnění Industry Modus tloušťky 100 mm s použitím podložky 1067, nebo 1125 do ocelového plechu 0,63-2x1 mm. L=120 mm. 120 Galvanized 500 * Connect příslušenství - Connect příslušenství - ostatní Výrobek Barva na hrany Misty Rose Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Misty Rose Barva na hrany Pale Garden Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Pale Garden

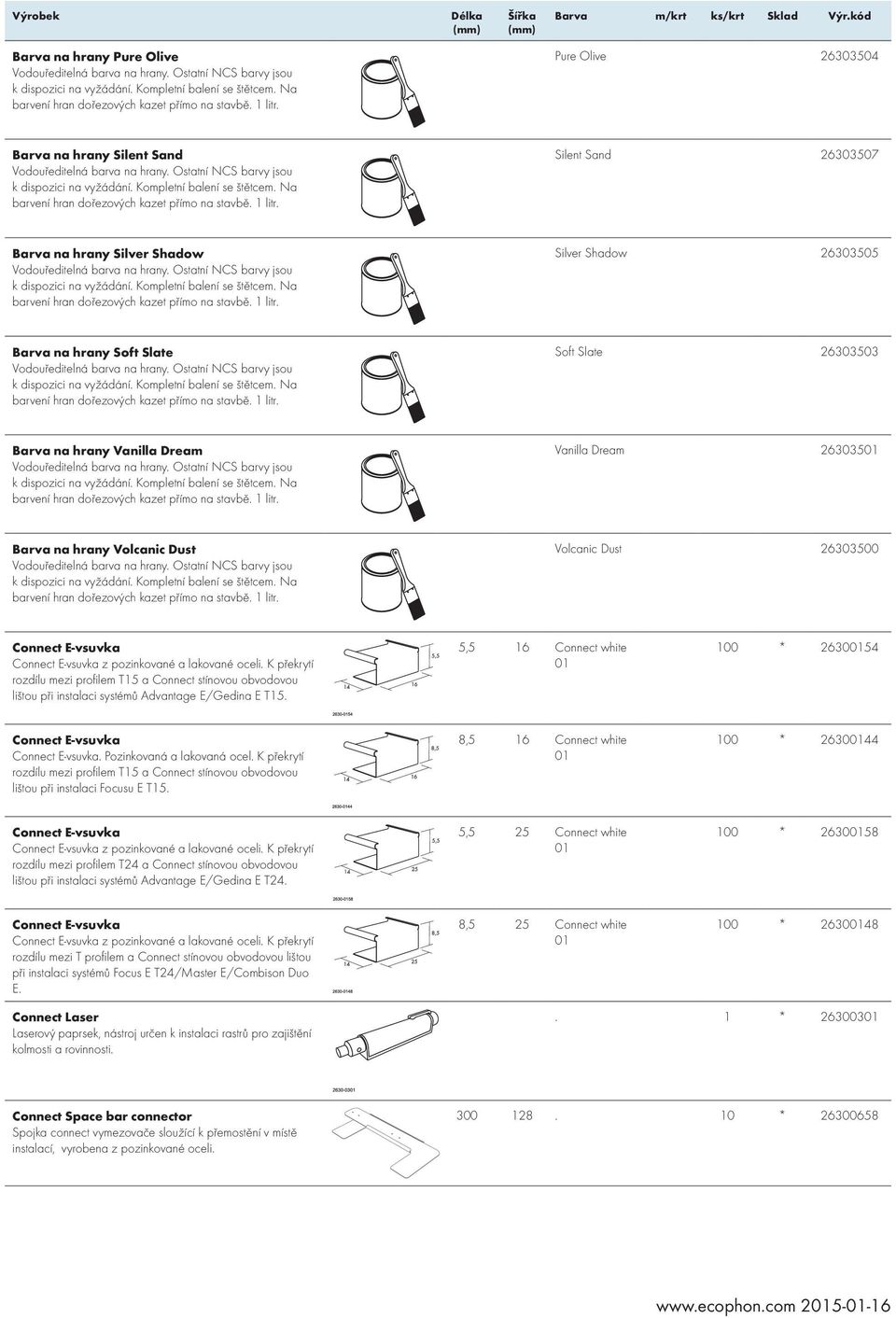

7 Barva na hrany Pure Olive Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Pure Olive Barva na hrany Silent Sand Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Silent Sand Barva na hrany Silver Shadow Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Silver Shadow Barva na hrany Soft Slate Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Soft Slate Barva na hrany Vanilla Dream Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Vanilla Dream Barva na hrany Volcanic Dust Vodouředitelná barva na hrany. Ostatní NCS barvy jsou k dispozici na vyžádání. Kompletní balení se štětcem. Na barvení hran dořezových kazet přímo na stavbě. 1 litr. Volcanic Dust Connect E-vsuvka Connect E-vsuvka z pozinkované a lakované oceli. K překrytí rozdílu mezi profilem T15 a Connect stínovou obvodovou lištou při instalaci systémů Advantage E/Gedina E T15. 5, * Connect E-vsuvka Connect E-vsuvka. Pozinkovaná a lakovaná ocel. K překrytí rozdílu mezi profilem T15 a Connect stínovou obvodovou lištou při instalaci Focusu E T15. 8, * Connect E-vsuvka Connect E-vsuvka z pozinkované a lakované oceli. K překrytí rozdílu mezi profilem T24 a Connect stínovou obvodovou lištou při instalaci systémů Advantage E/Gedina E T24. 5, * Connect E-vsuvka Connect E-vsuvka z pozinkované a lakované oceli. K překrytí rozdílu mezi T profilem a Connect stínovou obvodovou lištou při instalaci systémů Focus E T24/Master E/Combison Duo E. 8, * Connect Laser Laserový paprsek, nástroj určen k instalaci rastrů pro zajištění kolmosti a rovinnosti.. 1 * Connect Space bar connector Spojka connect vymezovače sloužící k přemostění v místě instalací, vyrobena z pozinkované oceli *

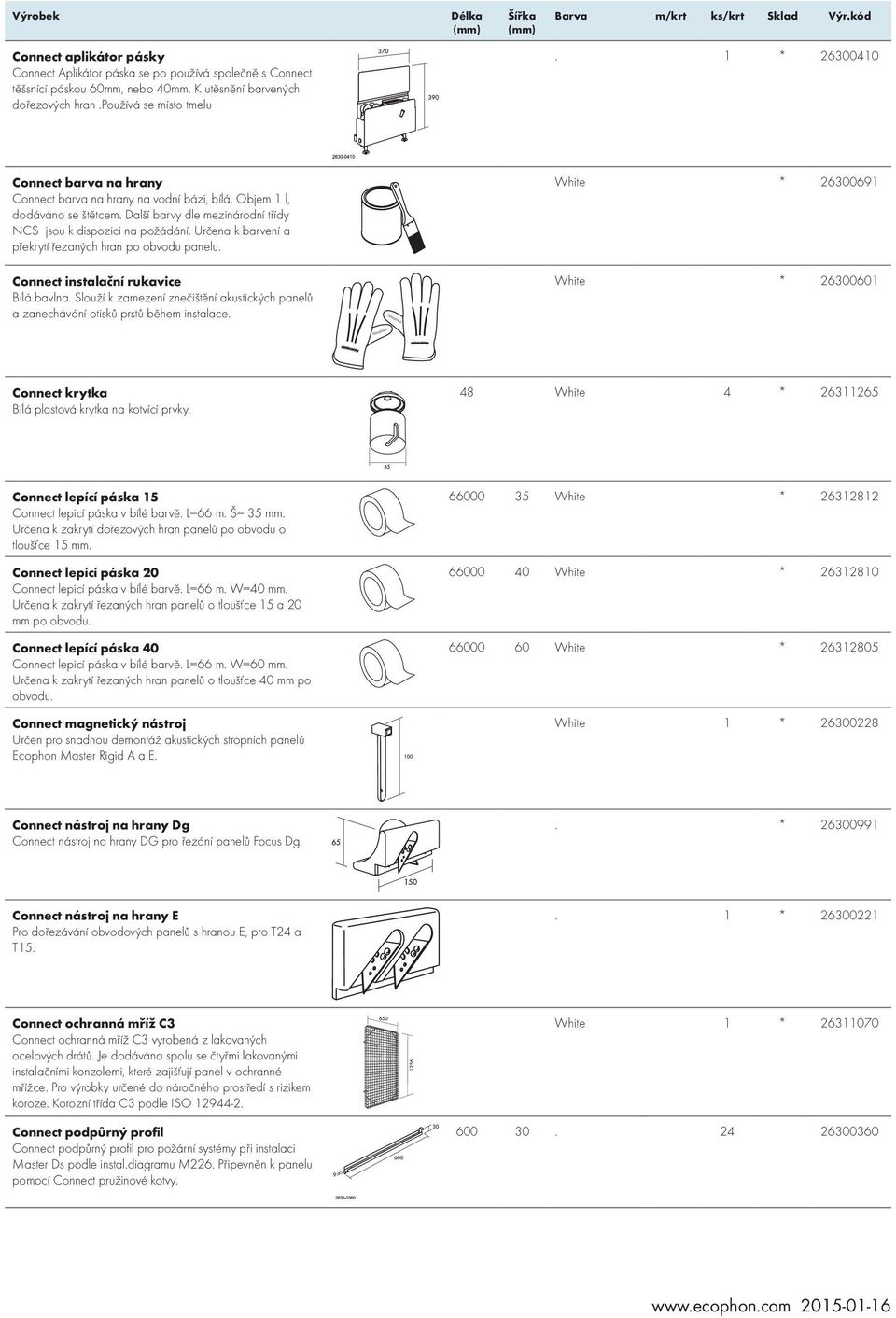

8 Connect aplikátor pásky Connect Aplikátor páska se po používá společně s Connect těšsnící páskou 60mm, nebo 40mm. K utěsnění barvených dořezových hran.používá se místo tmelu. 1 * Connect barva na hrany Connect barva na hrany na vodní bázi, bílá. Objem 1 l, dodáváno se štětcem. Další barvy dle mezinárodní třídy NCS jsou k dispozici na požádání. Určena k barvení a překrytí řezaných hran po obvodu panelu. White * Connect instalační rukavice Bílá bavlna. Slouží k zamezení znečištění akustických panelů a zanechávání otisků prstů během instalace. White * Connect krytka Bílá plastová krytka na kotvící prvky. 48 White 4 * Connect lepící páska 15 Connect lepicí páska v bílé barvě. L=66 m. Š= 35 mm. Určena k zakrytí dořezových hran panelů po obvodu o tloušťce 15 mm. Connect lepící páska 20 Connect lepicí páska v bílé barvě. L=66 m. W=40 mm. Určena k zakrytí řezaných hran panelů o tloušťce 15 a 20 mm po obvodu. Connect lepící páska 40 Connect lepicí páska v bílé barvě. L=66 m. W=60 mm. Určena k zakrytí řezaných hran panelů o tloušťce 40 mm po obvodu. Connect magnetický nástroj Určen pro snadnou demontáž akustických stropních panelů Ecophon Master Rigid A a E White * White * White * White 1 * Connect nástroj na hrany Dg Connect nástroj na hrany DG pro řezání panelů Focus Dg.. * Connect nástroj na hrany E Pro dořezávání obvodových panelů s hranou E, pro T24 a T * Connect ochranná mříž C3 Connect ochranná mříž C3 vyrobená z lakovaných ocelových drátů. Je dodávána spolu se čtyřmi lakovanými instalačními konzolemi, které zajišťují panel v ochranné mřížce. Pro výrobky určené do náročného prostředí s rizikem koroze. Korozní třída C3 podle ISO Connect podpůrný profil Connect podpůrný profil pro požární systémy při instalaci Master Ds podle instal.diagramu M226. Připevněn k panelu pomocí Connect pružinové kotvy. White 1 *

9 Connect pružná příchytka Třetí ruka. Pro upevnění produktů na místo během instalace. * Connect páska ygiene Advance Connect páska ygiene Advance v bílé barvě. L=25 m. W=60 mm. Určena k zakrytí řezaných hran panelů Advance o tloušťce 40 mm po obvodu. Connect páska Industry AL 4054 L=50 m, Š=48 mm. liníková aplikační páska pro systém Industry AL. Connect rev. dvířka ygiene C3 Opalizované bílé plexisklo s hliníkovým rámem s bílým nástřikem. Pro použití v podhledech ygiene hrany A a C. Snese čištění tlakovou vodou až do tlaku 80 bar. 600x6+00 mm modulární. Connect rev. dvířka ygiene C3 Opalizované bílé plexisklo s hliníkovým rámem s bílým nástřikem. Pro použití v podhledech ygiene hrany A a C. Snese čištění tlakovou vodou až do tlaku 80 bar. 600x6+00 mm modulární White 25,00 * * Opal * Opal * Connect revizní dvířka Galvanicky pozinkovaná ocel s bílým nástřikem 0. Průvlak se závěsy zamykatelnými pomocí šroubováku. Může být otíráno mokrou tkaninou. Pro použití v podhledech s Focus A a E a Ds, Master A a E a Ds. Modulový rozměr 600x600 mm, velikost otvoru 565x565 mm * Connect spona Dp Plastový zámek pro Dp panely. Zajišťuje panely s hranou Dp v rastru proti náhodnému vyražení. Použití např. Ecophon Master Rigid Dp. Třída 2A odolnosti proti nárazu. White 100 * Connect stěnová konzole C3 Nerezová ocel. Pro montáž stěnových panelů ygiene Advance a ygiene Foodtec. Connect stěnový vymezovač 5 Pro zajištění dořezového panelu u systému Master Rigid Dp. L=150 mm, Š= 30 mm, V= 5 mm.. 12 * White 50 * Connect ventilační mřížka A Bílý polystyrén. Používá se pro rozložení tlaku nebo také pro lehké vybavení v instalacích T24 s provedením hrany A a E. Rozměr buňky 14,5x14,5 mm. Otevřená plocha 80 %. Další velikosti dostupné na objednávku. 600x600 mm modulární. Connect ventilační mřížka A Bílý polystyrén. 1200x600 mm modulární. Používá se pro rozložení tlaku nebo také pro lehké vybavení v instalacích T24 provedení hrany A a E. Rozměr buňky 14,5x14,5 mm. Otevřená plocha 80 %. Další velikosti dostupné na objednávku White polystyrene White polystyrene * * Connect vertikální panel Connect vertikální panel z pozinkované oceli s tloušťkou 0,5 mm, dodáván s transparentní ochrannou fólií. L=2500 mm, B=1140 mm. K vytvoření obvodových lišt a vertikálních úrovňových přechodů. Connect závlačka Galvanicky pozinkovaná ocel. Pro připevnění Connect vymezovače k hlavnímu profilu Connect T24 D. Connect závlačka Galvanicky pozinkovaná ocel White * Galvanized 200 * *

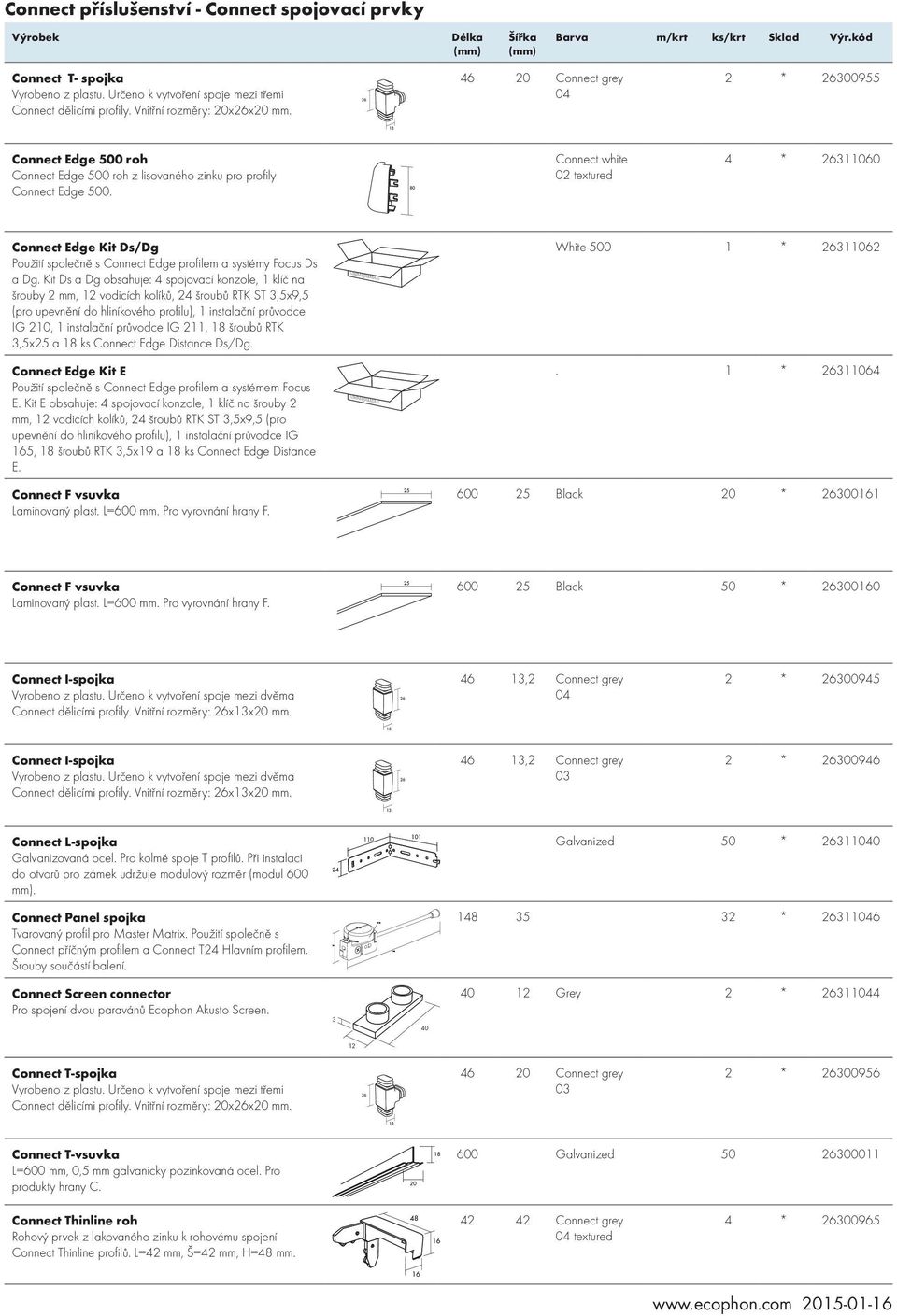

10 Connect příslušenství - Connect spojovací prvky Výrobek Connect T- spojka Vyrobeno z plastu. Určeno k vytvoření spoje mezi třemi Connect dělicími profily. Vnitřní rozměry: 20x26x20 mm Connect grey 04 2 * Connect Edge 500 roh Connect Edge 500 roh z lisovaného zinku pro profily Connect Edge textured 4 * Connect Edge Kit Ds/Dg Použití společně s Connect Edge profilem a systémy Focus Ds a Dg. Kit Ds a Dg obsahuje: 4 spojovací konzole, 1 klíč na šrouby 2 mm, 12 vodicích kolíků, 24 šroubů RTK ST 3,5x9,5 (pro upevnění do hliníkového profilu), 1 instalační průvodce IG 210, 1 instalační průvodce IG 211, 18 šroubů RTK 3,5x25 a 18 ks Connect Edge Distance Ds/Dg. Connect Edge Kit E Použití společně s Connect Edge profilem a systémem Focus E. Kit E obsahuje: 4 spojovací konzole, 1 klíč na šrouby 2 mm, 12 vodicích kolíků, 24 šroubů RTK ST 3,5x9,5 (pro upevnění do hliníkového profilu), 1 instalační průvodce IG 165, 18 šroubů RTK 3,5x19 a 18 ks Connect Edge Distance E. Connect F vsuvka Laminovaný plast. L=600 mm. Pro vyrovnání hrany F. White * * Black 20 * Connect F vsuvka Laminovaný plast. L=600 mm. Pro vyrovnání hrany F Black 50 * Connect I-spojka Vyrobeno z plastu. Určeno k vytvoření spoje mezi dvěma Connect dělicími profily. Vnitřní rozměry: 26x13x20 mm ,2 Connect grey 04 2 * Connect I-spojka Vyrobeno z plastu. Určeno k vytvoření spoje mezi dvěma Connect dělicími profily. Vnitřní rozměry: 26x13x20 mm ,2 Connect grey 03 2 * Connect L-spojka Galvanizovaná ocel. Pro kolmé spoje T profilů. Při instalaci do otvorů pro zámek udržuje modulový rozměr (modul 600 mm). Galvanized 50 * Connect Panel spojka Tvarovaný profil pro Master Matrix. Použití společně s Connect příčným profilem a Connect T24 lavním profilem. Šrouby součástí balení * Connect Screen connector Pro spojení dvou paravánů Ecophon Akusto Screen Grey 2 * Connect T-spojka Vyrobeno z plastu. Určeno k vytvoření spoje mezi třemi Connect dělicími profily. Vnitřní rozměry: 20x26x20 mm Connect grey 03 2 * Connect T-vsuvka L=600 mm, 0,5 mm galvanicky pozinkovaná ocel. Pro produkty hrany C. 600 Galvanized Connect Thinline roh Rohový prvek z lakovaného zinku k rohovému spojení Connect Thinline profilů. L=42 mm, Š=42 mm, =48 mm Connect grey 04 textured 4 *

11 Connect Thinline roh Rohový prvek z lakovaného zinku k rohovému spojení Connect Thinline profilů. L=42 mm, Š=42 mm, =48 mm Connect grey 03 textured 4 * Connect Thinline spojka Vyrobeno z plastu. Určeno ke spojení Thinline profilů v případě potřeby jejich prodloužení. Rozměry: 80x13x5 mm * Connect WP spojka Vyrobeno z plastu. Určeno ke spojení WP profilů v případě potřeby jejich prodloužení. Rozměry: 82x20x7 mm * Connect WP vnitřní roh Connect vnitřní roh z lisovaného plastu pro Wall Panel profily, bílá 03 mat * Connect WP vnitřní roh Connect vnitřní roh z lisovaného plastu pro Wall Panel profily, šedá Connect grey 02 4 * Connect WP vnitřní roh Connect vnitřní roh z lisovaného plastu pro Wall Panel profily, černá mat Connect black 4 * Connect WP vnější roh Connect vnější roh z lisovaného plastu pro Wall Panel profily, bílá 03 mat * Connect WP vnější roh Connect vnější roh z lisovaného plastu pro Wall Panel profily, šedá Connect grey 02 4 * Connect WP vnější roh Connect vnější roh z lisovaného plastu pro Wall Panel profily, černá mat Connect black 4 * Connect Wing vymezovač Plastový vymezovač mezi panely systému Focus Wing. Barva Bílá 500. White * Connect X-spojka Vyrobeno z plastu. Určeno k vytvoření spoje mezi čtyřmi Connect dělicími profily. Vnitřní rozměry: 26x26x20 mm Connect grey 04 2 *

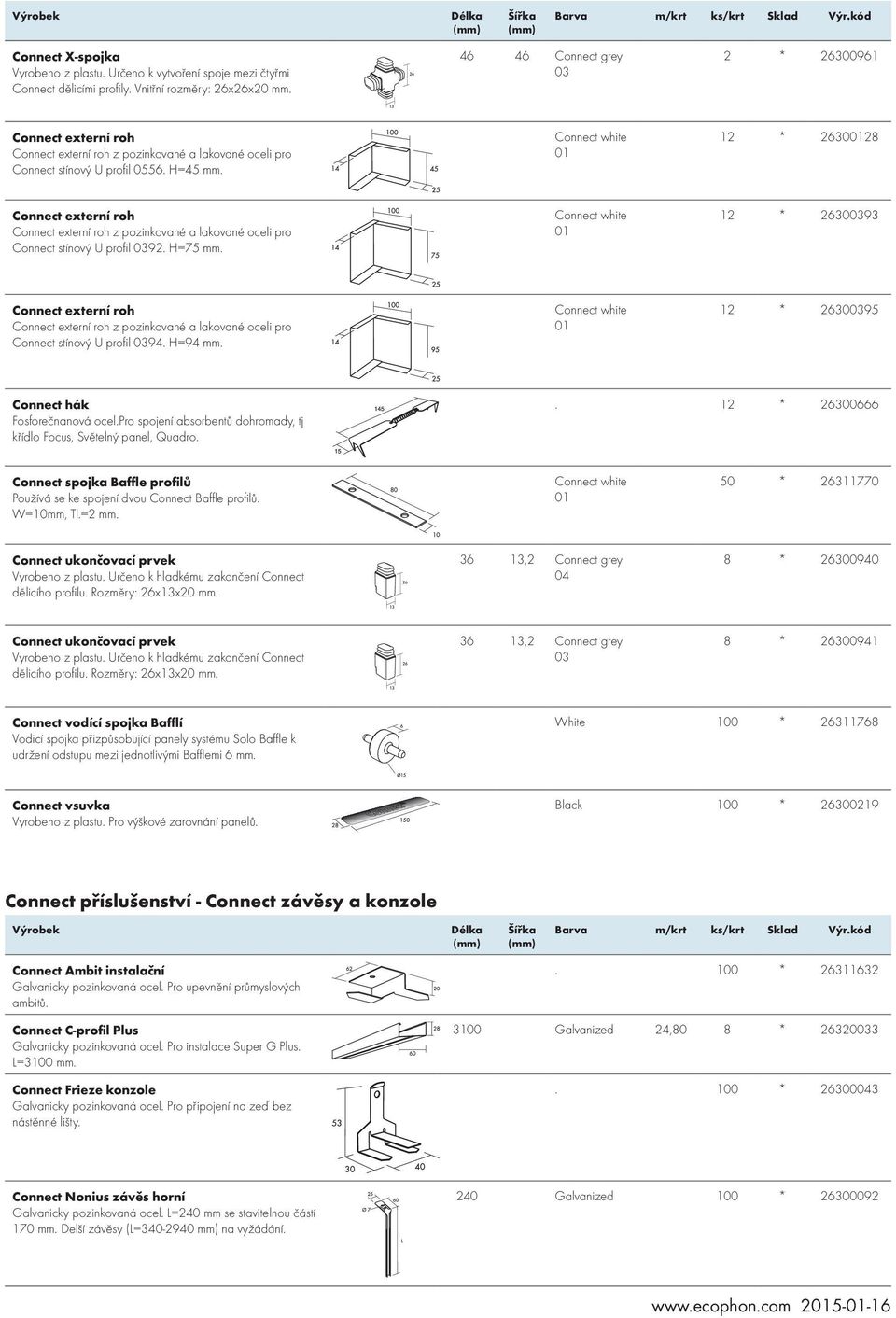

12 Connect X-spojka Vyrobeno z plastu. Určeno k vytvoření spoje mezi čtyřmi Connect dělicími profily. Vnitřní rozměry: 26x26x20 mm Connect grey 03 2 * Connect externí roh Connect externí roh z pozinkované a lakované oceli pro Connect stínový U profil =45 mm. 12 * Connect externí roh Connect externí roh z pozinkované a lakované oceli pro Connect stínový U profil =75 mm. 12 * Connect externí roh Connect externí roh z pozinkované a lakované oceli pro Connect stínový U profil =94 mm. 12 * Connect hák Fosforečnanová ocel.pro spojení absorbentů dohromady, tj křídlo Focus, Světelný panel, Quadro.. 12 * Connect spojka Baffle profilů Používá se ke spojení dvou Connect Baffle profilů. W=10mm, Tl.=2 mm. 50 * Connect ukončovací prvek Vyrobeno z plastu. Určeno k hladkému zakončení Connect dělicího profilu. Rozměry: 26x13x20 mm ,2 Connect grey 04 8 * Connect ukončovací prvek Vyrobeno z plastu. Určeno k hladkému zakončení Connect dělicího profilu. Rozměry: 26x13x20 mm ,2 Connect grey 03 8 * Connect vodící spojka Bafflí Vodicí spojka přizpůsobující panely systému Solo Baffle k udržení odstupu mezi jednotlivými Bafflemi 6 mm. White 100 * Connect vsuvka Vyrobeno z plastu. Pro výškové zarovnání panelů. Black 100 * Connect příslušenství - Connect závěsy a konzole Výrobek Connect Ambit instalační Galvanicky pozinkovaná ocel. Pro upevnění průmyslových ambitů * Connect C-profil Plus Galvanicky pozinkovaná ocel. Pro instalace Super G Plus. L=3100 mm. Connect Frieze konzole Galvanicky pozinkovaná ocel. Pro připojení na zeď bez nástěnné lišty Galvanized 24,80 8 * * Connect Nonius závěs horní Galvanicky pozinkovaná ocel. L=240 mm se stavitelnou částí 170 mm. Delší závěsy (L= mm) na vyžádání. 240 Galvanized 100 *

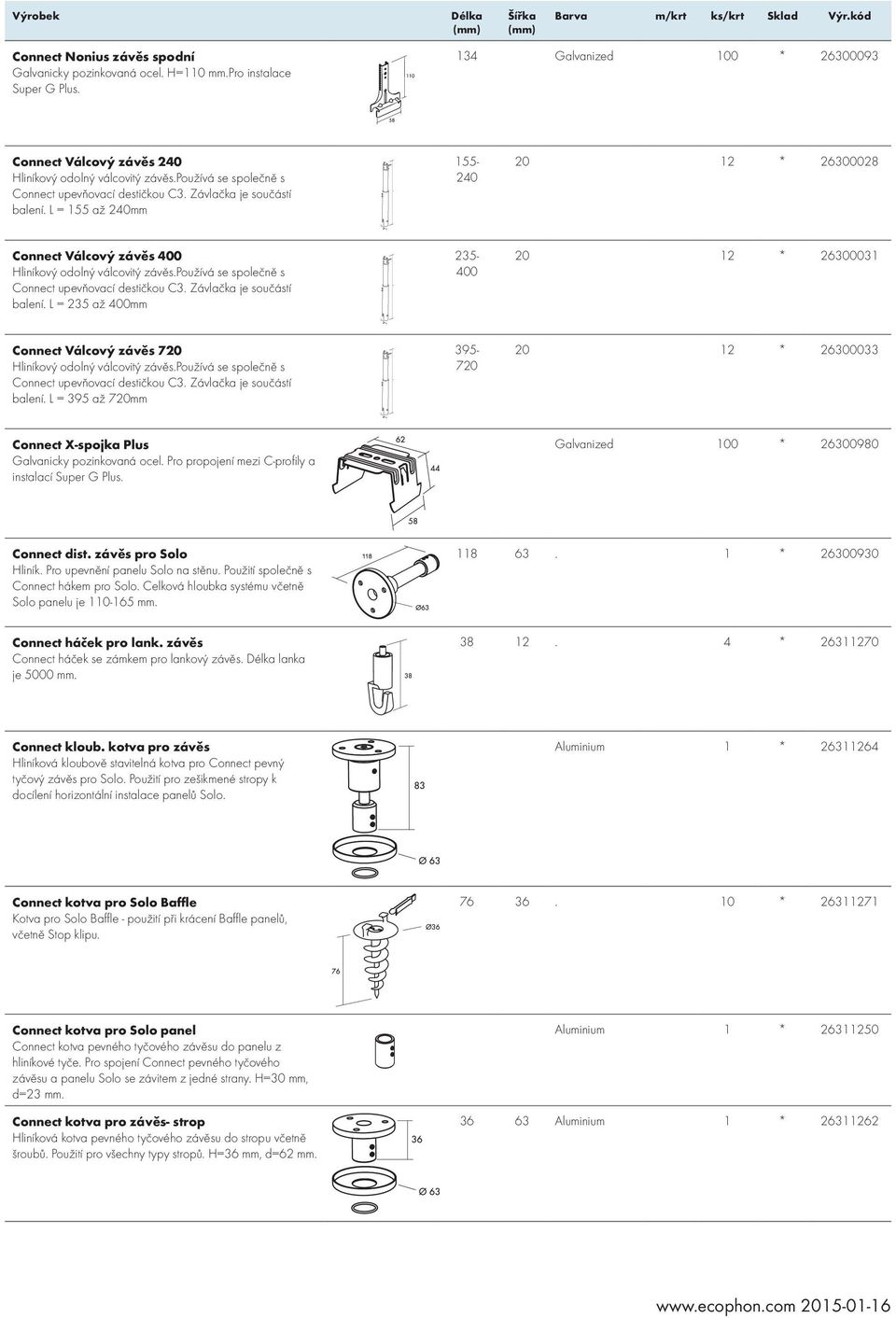

13 L L L Výrobek Connect Nonius závěs spodní Galvanicky pozinkovaná ocel. =110 mm.pro instalace Super G Plus. 134 Galvanized 100 * Connect Válcový závěs 240 liníkový odolný válcovitý závěs.používá se společně s Connect upevňovací destičkou C3. Závlačka je součástí balení. L = 155 až 240mm * Connect Válcový závěs 400 liníkový odolný válcovitý závěs.používá se společně s Connect upevňovací destičkou C3. Závlačka je součástí balení. L = 235 až 400mm * Connect Válcový závěs 720 liníkový odolný válcovitý závěs.používá se společně s Connect upevňovací destičkou C3. Závlačka je součástí balení. L = 395 až 720mm * Connect X-spojka Plus Galvanicky pozinkovaná ocel. Pro propojení mezi C-profily a instalací Super G Plus. Galvanized 100 * Connect dist. závěs pro Solo liník. Pro upevnění panelu Solo na stěnu. Použití společně s Connect hákem pro Solo. Celková hloubka systému včetně Solo panelu je mm * Connect háček pro lank. závěs Connect háček se zámkem pro lankový závěs. lanka je 5000 mm * Connect kloub. kotva pro závěs liníková kloubově stavitelná kotva pro Connect pevný tyčový závěs pro Solo. Použití pro zešikmené stropy k docílení horizontální instalace panelů Solo. Aluminium 1 * Connect kotva pro Solo Baffle Kotva pro Solo Baffle - použití při krácení Baffle panelů, včetně Stop klipu * Connect kotva pro Solo panel Connect kotva pevného tyčového závěsu do panelu z hliníkové tyče. Pro spojení Connect pevného tyčového závěsu a panelu Solo se závitem z jedné strany. =30 mm, d=23 mm. Connect kotva pro závěs- strop liníková kotva pevného tyčového závěsu do stropu včetně šroubů. Použití pro všechny typy stropů. =36 mm, d=62 mm. Aluminium 1 * Aluminium 1 *

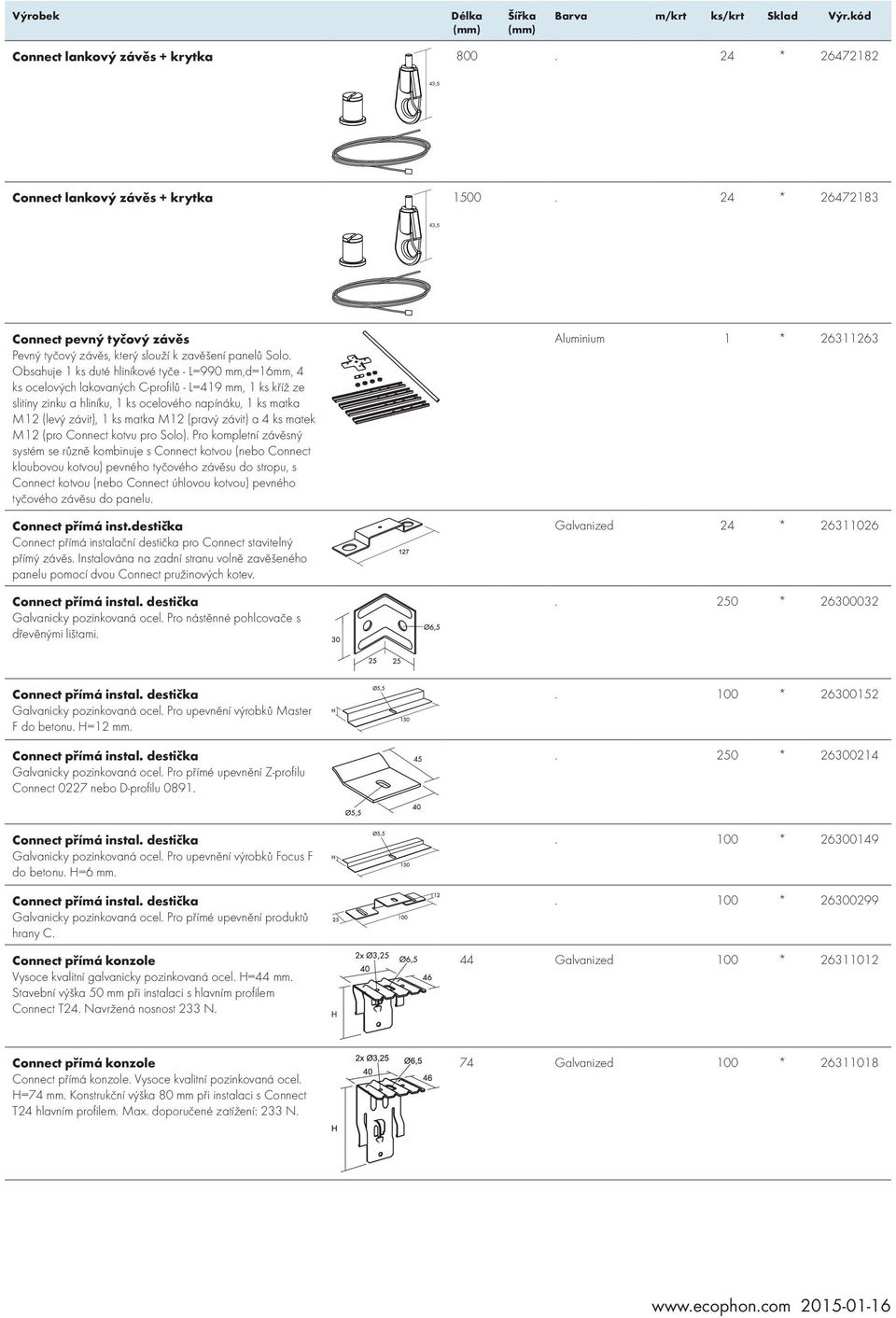

14 Connect lankový závěs + krytka * ,5 Connect lankový závěs + krytka * ,5 Connect pevný tyčový závěs Pevný tyčový závěs, který slouží k zavěšení panelů Solo. Obsahuje 1 ks duté hliníkové tyče - L=990 mm,d=16mm, 4 ks ocelových lakovaných C-profilů - L=419 mm, 1 ks kříž ze slitiny zinku a hliníku, 1 ks ocelového napínáku, 1 ks matka M12 (levý závit), 1 ks matka M12 (pravý závit) a 4 ks matek M12 (pro Connect kotvu pro Solo). Pro kompletní závěsný systém se různě kombinuje s Connect kotvou (nebo Connect kloubovou kotvou) pevného tyčového závěsu do stropu, s Connect kotvou (nebo Connect úhlovou kotvou) pevného tyčového závěsu do panelu. Connect přímá inst.destička Connect přímá instalační destička pro Connect stavitelný přímý závěs. Instalována na zadní stranu volně zavěšeného panelu pomocí dvou Connect pružinových kotev. Connect přímá instal. destička Galvanicky pozinkovaná ocel. Pro nástěnné pohlcovače s dřevěnými lištami. Aluminium 1 * Galvanized 24 * * Connect přímá instal. destička Galvanicky pozinkovaná ocel. Pro upevnění výrobků Master F do betonu. =12 mm. Connect přímá instal. destička Galvanicky pozinkovaná ocel. Pro přímé upevnění Z-profilu Connect 0227 nebo D-profilu * * Connect přímá instal. destička Galvanicky pozinkovaná ocel. Pro upevnění výrobků Focus F do betonu. =6 mm. Connect přímá instal. destička Galvanicky pozinkovaná ocel. Pro přímé upevnění produktů hrany C. Connect přímá konzole Vysoce kvalitní galvanicky pozinkovaná ocel. =44 mm. Stavební výška 50 mm při instalaci s hlavním profilem Connect T24. Navržená nosnost 233 N * * Galvanized 100 * Connect přímá konzole Connect přímá konzole. Vysoce kvalitní pozinkovaná ocel. =74 mm. Konstrukční výška 80 mm při instalaci s Connect T24 hlavním profilem. Max. doporučené zatížení: 233 N. 74 Galvanized 100 *

15 Connect přímá konzole Vysoce kvalitní galvanicky pozinkovaná ocel. =94 mm. Stavební výška 100 mm při instalaci s hlavním profilem Connect T24. Navržená nosnost 233 N. 94 Galvanized 100 * Connect přímý stavitelný závěs Connect přímý stavitelný závěs - Galvanický pozinkovaná ocel. Stavební výška () mm pro přímou instalaci panelů SOLO. Zkracením závěsu lze zajistit celkovou hloubku systému od 121mm. Výšková stavitelnost závěsu L= mm. Galvanized 24 * Connect přímý stavitelný závěs Galvanicky pozinkovaná ocel. Stavební výška () mm pro přímé připojení hlavního profilu Connect T24. Bit Torx T20 je součástí dodávky. Navržená nosnost 233 N Galvanized 50 * Connect přímý stavitelný závěs Galvanicky pozinkovaná ocel. Stavební výška () mm pro přímé připojení hlavního profilu Connect T24. Bit Torx T20 je součástí dodávky. Navržená nosnost 233 N Galvanized 50 * Connect přímý stavitelný závěs Galvanicky pozinkovaná ocel. Stavební výška () mm pro přímé připojení hlavního profilu Connect T24. Bit Torx T20 je součástí dodávky. Navržená nosnost 233 N Galvanized 50 * Connect přímý stavitelný závěs Galvanicky pozinkovaná ocel. Stavební výška () mm pro přímé připojení hlavního profilu Connect T24. Bit Torx T20 je součástí dodávky. Navržená nosnost 233 N Galvanized 50 * Connect přímý stavitelný závěs Galvanicky pozinkovaná ocel. Stavební výška () mm pro přímé připojení hlavního profilu Connect T24. Bit Torx T20 je součástí dodávky. Navržená nosnost 233 N Galvanized 50 * Connect rohová konzole 0,5 mm pozinkovaná ocel s děrováním pro Connect kotevní šroub 4000/slepý šroub Pro instalaci profilů/hlavní profil pro Flexiform * Connect spirál. hák pro Baffle Spirální hák pro zkrácené Solo Baffle/hák nebo pro Foodtec Baffle. Třída koroze C * Connect spirální kotva plochá K instalaci Connect stěnové kotvy pro Solo a vymezení panelu Solo od stěny *

16 Connect spojka profilů Plus Galvanicky pozinkovaná ocel. Pro instalace Super G Plus. Galvanized 100 * Connect stavit. závěs C1 - oko oceli. Z jedné strany oko, z druhé strany zakončeno úhlovým hákem (zakončení oko - hák). Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavit. závěs C1 - oko oceli. Zakončení oko - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavit. závěs C1 - oko oceli. Zakončení oko - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavit. závěs C1 - oko oceli. Zakončení oko - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavit. závěs C1 - oko oceli. Zakončení oko - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavit. závěs C1 - oko oceli. Zakončení oko - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 50 * Connect stavit. závěs C1 - oko oceli. Zakončení oko - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 50 * Connect stavitelný lank. závěs Connect stavitelný lankový závěs. Skládá se z ocelového lanka a Connect háčku se zámkem. lanka je 2000 mm * Connect stavitelný lank. závěs Connect stavitelný lankový závěs. Skládá se z ocelového lanka a Connect háčku se zámkem. lanka je 2000 mm *

17 Connect stavitelný lank. závěs Connect stavitelný lankový závěs. Skládá se z ocelového lanka a Connect háčku se zámkem. lanka je 5000 mm * Connect stavitelný závěs C1 Drát z pozinkované oceli 4,0mm a klip z pružinové fosfátové oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavitelný závěs C1 oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavitelný závěs C1 oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavitelný závěs C1 oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavitelný závěs C1 oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 100 * Connect stavitelný závěs C1 oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 50 * Connect stavitelný závěs C1 oceli. Zakončení hák - hák. Navržená nosnost 233 N. Antikorozní třída C1. L= mm Galvanized 50 * Connect stavitelný závěs C3 oceli. Navržená nosnost 233 N. Antikorozní třída C3. L= mm Zinc 100 *

18 Connect stavitelný závěs C3 oceli. Navržená nosnost 233 N. Antikorozní třída C3. L= mm Zinc 100 * Connect stavitelný závěs C3 oceli. Navržená nosnost 233 N. Antikorozní třída C3. L= mm Zinc 100 * Connect stavitelný závěs C3 oceli. Navržená nosnost 233 N. Antikorozní třída C3. L= mm Zinc 100 * Connect stavitelný závěs C * Connect stěnová inst.konzole Vysoce kvalitní galvanicky pozinkovaná ocel. Pro upevnění Connect T24 hlavních profilů do zdi. Stavební výška 104 mm při instalaci s Connect T24 hlavními profily. Navržená nosnost 233 N. Galvanized 50 * Connect stěnová konzole Galvanicky pozinkovaná ocel. Pro připevnění nosného roštu ke stěně.. 10 * Connect stěnová konzole Galvanicky pozinkovaná ocel. Pro připojení T-profilů Connect na stěnu. 50 * Connect stěnová konzole Plus Galvanicky pozinkovaná ocel. Pro instalace Super G Plus. Galvanized 100 * Connect stěnová kotva pro Solo Galvanicky pozinkované prvky pro Solo na stěnu. Kit obsahuje 8 ks háků a 8ks Connect spirální kotvy - ploché. Používá se společně s Connect závěsnou lištou, nebo Connect distančním závěsem * Connect upevňovací destička C3 Galvanicky pozinkovaná ocel. Pro upevnění stavitelných závěsů. Používá se spolu s např. Kotvícím šroubem Connect 4000 a kotvícím šroubem LWC Connect upevňovací destička C4 Pro ukotvení Connect stavitelných závěsů C4. Nerezová ocel patřící do antikorozní třídy C * * Connect závěs klip Nerezová pružinová ocel. Zaklapávací upevnění pro hlavní profily Connect T24. Pro použití se stavitelným závěsem Connect s vertikálně zavěšeným zaobleným hákem. Navrhovaná nosnost 233 N *

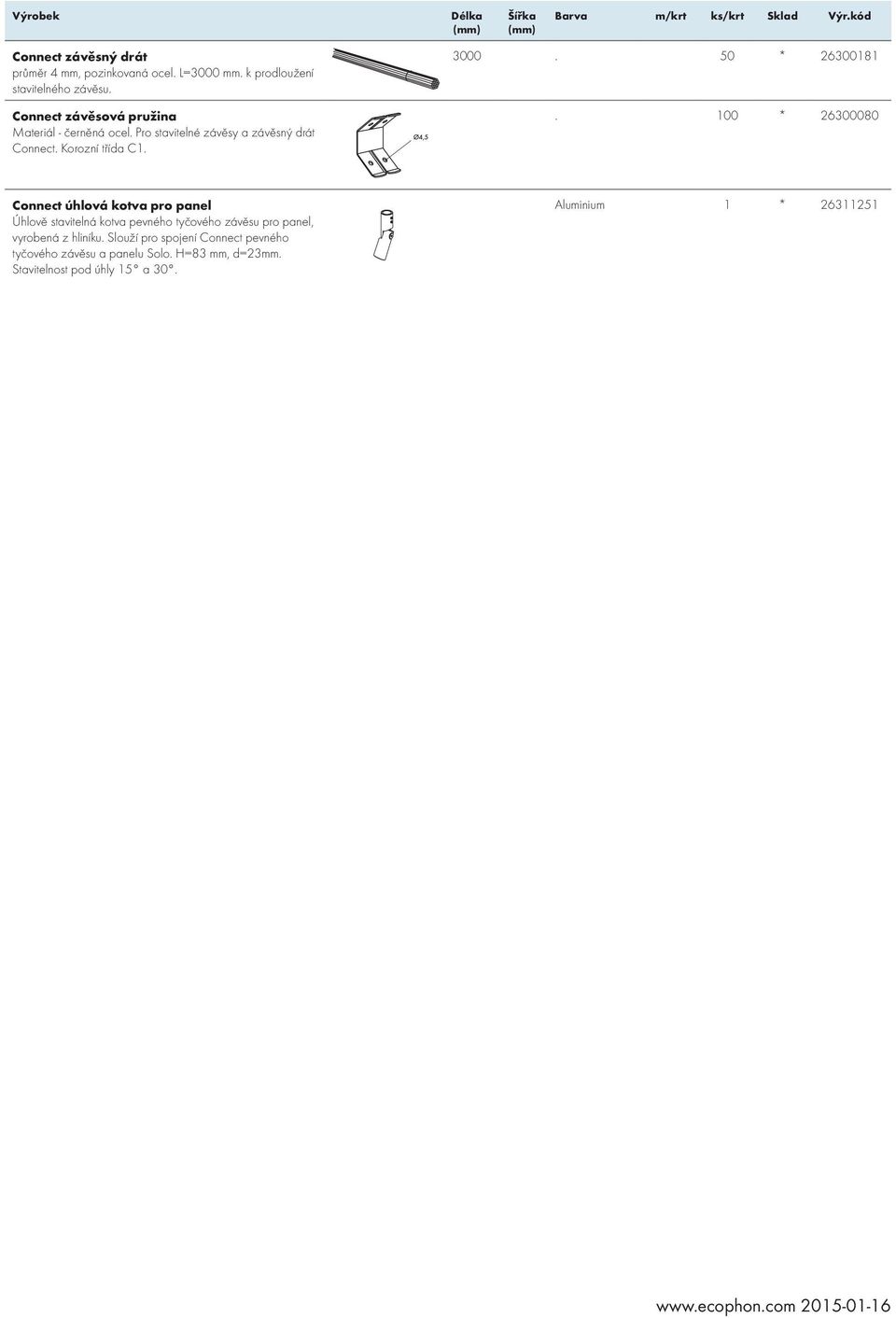

19 Connect závěsný drát průměr 4 mm, pozinkovaná ocel. L=3000 mm. k prodloužení stavitelného závěsu. Connect závěsová pružina Materiál - černěná ocel. Pro stavitelné závěsy a závěsný drát Connect. Korozní třída C * * Connect úhlová kotva pro panel Úhlově stavitelná kotva pevného tyčového závěsu pro panel, vyrobená z hliníku. Slouží pro spojení Connect pevného tyčového závěsu a panelu Solo. =83 mm, d=23mm. Stavitelnost pod úhly 15 a 30. Aluminium 1 *
