1 NAŠE INNOVATIONS INOVACE. INSIDE. WHAT S NEW 2018

2 XTK 6 EXACT Nejtenčí řezný kotouč na světě. XT10 EXTENDED JUMBO SPEED PRODLOUŽENÝ RS480 & RS580 SPEED > více od strany 04 Již od začátku ostrý, s maximální životností. Již od začátku ostrý, s maximální životností. Vysoce výkonné brusné kotouče s keramickým brusným zrnem. > více od strany 06 > více od strany 07 > více od strany 08 E X T R A thin +30% +30% XT24 Odborník na hliník s maximální životností. RH403S & ALL IN ONE o 50 % rychleji u cíle. XTK35 CROSS VSK VISION Více pracovních úkonů s jedním nástrojem. > více od strany 14 VISION SPEED, PRO & COOL Volný průhled na obrobek. > více od strany 16 > více od strany 10 > více od strany Ušlechtilá ocel Ocel Neželezné kovy Kámen Litina Dřevo Lak/výplňový Sklolamináty 03 materiál

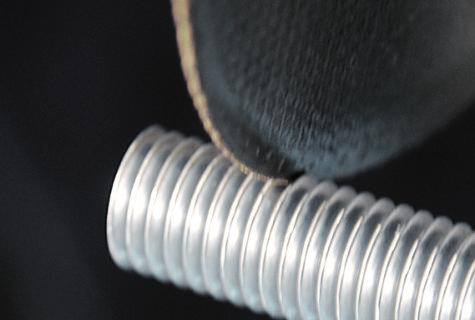

3 XTK 6 V AKCI: PŘESNÉ ŘEZÁNÍ BEZ OTŘEPŮ S NEJTENČÍM ŘEZNÝM KOTOUČEM EXTRA thin maximum precision 0,6 XTK6 EXACT E X T R A thin Životnost Řezací schopnost u plného materiálu Řezací schopnost u tenkostěnného materiálu Nejtenčí řezný kotouč na světě se šířkou kotouče pouhých 0,6 mm pro ušlechtilou ocel a ocel. Výsledek: Ještě chladnější řez s ještě méně otřepy a citelné usnadnění práce při každém úkonu. Dbejte prosím nato, aby nedocházelo k příliš hlubokému proniknutí kotouče do obrobku a neřezejte hlouběji než k záhybu. XTK6 Označení brusného nástroje podle EN12413: A60U9BF x 0,6 x 22, PK x 0,6 x 22, PK Tvar 42 Materiál: Korozi a kyselinovzdorné oceli Vysoce legované oceli Vysokopevnostní oceli Vysokopevnostní plechy Plechy potažené plastem Lakované plechy : Obzvlášť malá třecí plocha Ještě ostřejší při prvním řezání Rychlý, chladný řez Omezení zbarvení do modra Přesné řezání s malou mírou otřepů Méně dodatečného opracování Řezání závitových tyčí bez otřepů. Ideální pro opravy řezů u I-svárů

4 JUMBO SPEED EXTENDED V AKCI: MAXIMÁLNÍ ŽIVOTNOST ŘADA EXTENDED 1,0 XT10 EXTENDED JUMBO SPEED EXTENDED MM: 40/60/ 80 Životnost Řezací schopnost u plného materiálu Řezací schopnost u tenkostěnného materiálu Mezinárodní měřítko pro maximální hospodárnost, efektivitu a komfort při extra tenkém řezání ušlechtilé oceli. Nyní se senzační o 30 % delší životností a menší prašností při značně menší četnosti výměny nástrojů. Rychlé a agresivní broušení s velmi vysokým brousicím výkonem a životností díky velké dosedací ploše extra velkých lamel. Životnost Úběr Malý vznik otřepů Vysoká řezná rychlost Menší úlet jisker 30 % vyšší výkon při úběru díky většímu pásu keramického zrna obzvlášť vhodné na ušlechtilé oceli, plochy s okujemi a titan obzvlášť dobré při broušení hran Ideální pro stroje se silným výkonem Tvar 41 XT10 EXTENDED 115 x 1,0 x 22, PK x 1,0 x 22, PK Označení brusného nástroje podle EN12413: A46U9BF1432 JUMBO SPEED EXTENDED 115 x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK Označení brusného nástroje podle EN12413: A60U9BF

5 RS580 SPEED V AKCI: VYSOCE VÝKONNÉ BROUŠENÍ NA HRUBO 7,0 RS580 SPEED RS480 7,0 Životnost Úběr Tvrdost Vysoce výkonný brusný kotouč s keramickým brusným zrnem. Díky pružné tvrdosti pojiva umožňuje RS580 Speed s malým vynaložením síly, vysoký úběr materiálu a dlouhou životnost. To citelně snižuje pracovní dobu, zajišťuje vysokou produktivitu a hospodárnost. Vysoce výkonný brusný kotouč s keramickým brusným zrnem. Díky vysoké tvrdosti pojiva brousí RS480 s maximální životností a vysokým úběrem materiálu. To citelně omezuje výměnu nástrojů, zajišťuje vysokou produktivitu a hospodárnost. Životnost Úběr Tvrdost Nejvyšší výkon při obrábění s příjemným brusným pocitem Dodatečné přírubové pletivo od 180 mm pro vysokofrekvenční a vzduchové brusky Bezpečný díky třem celoplošným vrstvám tkaniny Vysoký výkon při obrábění Dodatečné přírubové pletivo od 180 mm pro vysokofrekvenční a vzduchové brusky Bezpečný díky třem celoplošným vrstvám tkaniny RS580 SPEED RS480 Tvar x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK x 7,0 x 22, PK Tvar 27 Označení brusného nástroje podle EN12413: 95A20T9BF14149 Označení brusného nástroje podle EN12413: 78A24A10BF13778 DALŠÍ PRODUKTY Z TÉTO ŘADY XT100 XT200 LSK FK

6 ODBORNÍK NA HLINÍK PŘI ŘEZÁNÍ 1,0 1,9 XT24 ZPŮSOB FUNGOVÁNÍ TECHNOLOGIE HYDROPROTECT Běžný brusný kotouč Brusný kotouč HydroProtect Životnost Řezací schopnost u plného materiálu Řezací schopnost u tenkostěnného materiálu Extra tenké řezné kotouče se speciálním plnivem, které zabraňuje zanášení kotouče. Ideální do strojů se slabým motorem. Malý vznik otřepů Malá tvorba prachu Vysoká rychlost Během skladování lamelových brusných kotoučů proniká mezi vrstvu pojiva a brusné zrno vlhkost. Díky upravené receptuře jsou brusná zrna obklopena ochrannou vrstvou. Ideální do strojů se slabým pohonem a strojů napájených akumulátorem Spojení se zeslabuje a zrno se při procesu řezání vylamuje, aniž by byl využit jeho výkon. Předčasné vylamování brusných zrn se snižuje a tím se optimalizuje výkon a efektivita brusného kotouče. Tvar 41 XT24 Označení brusného nástroje podle EN12413: A24P-BF x 1,0 x 22, PK x 1,0 x 22, PK DALŠÍ PRODUKTY Z TÉTO ŘADY XT38 XT20 XT

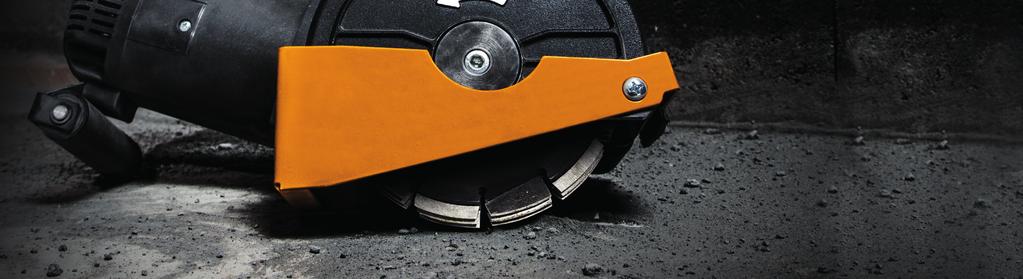

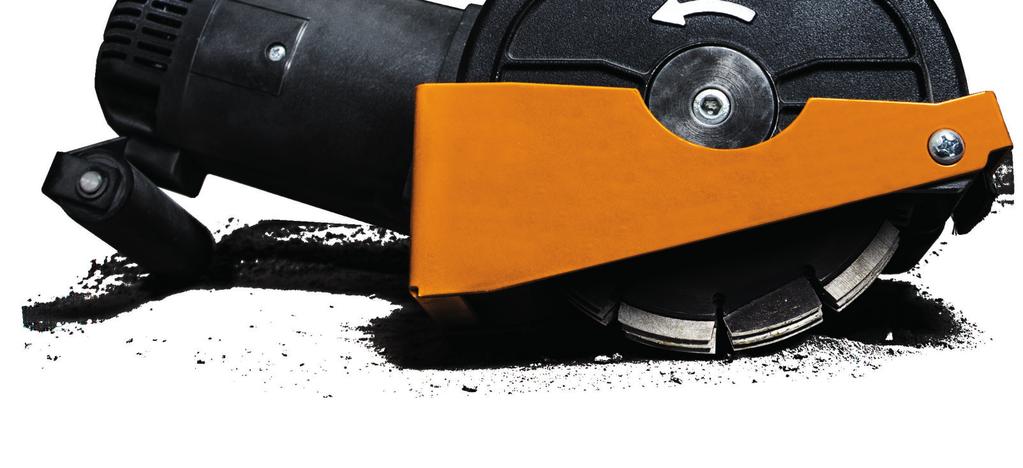

7 RH403S V AKCI: PLNOU SILOU SKRZ ZEĎ RH403S RH403S 7,0 Životnost Řezací schopnost Jedinečná kombinace stroje a diamantového řezného kotouče pro přesné drážkování do zdiva bez dodatečných úprav. ALL IN ONE umožňuje rychlé a komfortní frézování drážek do zdiva z různých kamenných materiálů. Díky šikovnému systému z překřížených segmentů je nyní možné vytvořit přesné drážky do zdiva a přitom je materiál čistým způsobem a kompletně bez následného opracování odstraněn z drážky. Téměř bezprašné proniknutí a drážkování skrz sklápěcí kryt Silný motor s výkonem W a silným tahem Elektronika mírný rozběh, vypnutí při přehřátí a přetížení, indikátor přetížení Aretace sací hadice zabraňuje neúmyslnému uvolnění hadice při frézování Nastavení hloubky frézováníbez nástroje, pohodlně Aretace pomocí vřetena pro jednodušší výměnu nástrojů Malá vzdálenost ochranného krytu a diamantového kotouče pro práce blízko okraje až na 18 mm Uzavřený kryt optimální poměry proudění Posuvný řez komfortní manipulace Hrdlo odsávání Ø 35 mm přímá přípojka průmyslového vysavače třídy M Označení obchod@rhodius.de Drážkovací fréza do zdiva RH403S SON Sada s doplňky RH403S SON LD 403 ALL IN ONE 125 x 7,0 x 28,5 x 22, PK x 7,0 x 28,5 x 22, PK Technická data: Příkon: W Jmenovité napětí: 230 V ~ Jmenovité otáčky: min-1 Počet otáček při běhu naprázdno: min-1 Průměr kotouče: 150 mm Uchycení kotouče: Ø 22,2 mm max. hloubka drážky: 45 mm Hmotnost: 7,1 kg Rozsah dodávky: 1x drážkovací fréza do zdiva RH403S 1 x diamantový řezný kotouč LD403 ALL IN ONE (pro prázdné trubky 20 a 25 mm) 2x distanční kusy 11 mm pro LD403 2x distanční kusy 17 mm pro LD402 1x robustní kufřík na nářadí z kovu 1x návod k obsluze & Obecné bezpečnostní pokyny K dostání jsou navíc distanční kroužky k použití samostatných kotoučů a vylamovací nástroje v sadě s doplňky 13 13

8 XTK35 CROSS V AKCI: VSK VISION V AKCI: MIMOŘÁDNÝ UNIVERZÁLNÍ SCHOPNOSTI VSK VISION XTK35 CROSS 1,9 XTK35 CROSS poprvé umožňuje kombinaci řezných a brusných prací v jednom pracovním kroku při tloušťce pouze 1,9 mm! Tři celoplošné vrstvy tkaniny zajišťují silné armování a extrémně vysokou boční stabilitu. Jednoduchou změnou úhlu nasazení tak lze bezpečně provádět opracování na hrubo jako je odjehlování, srážení hran a zbroušení bez výměny kotouče a stroje přímo v návaznosti na postup při řezání. Životnost Řezací schopnost u plného materiálu Řezací schopnost u tenkostěnného materiálu Extra tenké řezání a broušení pomocí kotouče Řezání-odjehlování-sražení hran-zbroušení pomocí jednoho kotouče Bezpečný díky třem celoplošným vrstvám tkaniny XTK35 CROSS Tvar 27 Díky kombinaci dvou neobvyklých produktových vlastností nabízí VSK VISION značné výhody při konečné úpravě ušlechtilé oceli. Na jedné straně kombinuje brusné plátno a brusné rouno střídavě na jednom kotouči. Tím se dosahuje dekorativní koncové úpravy (brusné rouno) při současném úběru materiálu (brusné plátno). Na druhé straně je díky otvorům během broušení průhledný. Životnost Úběr volný průhled na obrobek kontrolovaný úběr materiálu lepší kvalita povrchu studený brus pro minimalizaci teplotního zabarvení jemný vzhled brusu VSK VISION 115 x 1,9 x 22, PK x 22, PK x 1,9 x 22, PK x 22, PK Označení brusného nástroje podle EN12413: A46U9BF obchod@rhodius.de

9 PRŮHLED PŘI BROUŠENÍ VE TŘECH JAKOSTECH VI SI ON perspective on grinding MM: 40/60/ 80 VISION SPEED VISION PRO MM: 40/60/ 80 Životnost Úběr Lamelový brusný kotouč pro zákazníky, kteří chtějí dorazit ještě rychleji do cíle. Kotouč se vyznačuje velmi vysokou řeznou rychlostí. Navíc chladným brusem díky Topcoat. Kotouč s průhlednými lamelami pro nováčky, kterým se zdál být zelený kotouč vždy příliš drahý. Výhoda: Vidíte, co brousíte. Životnost Úběr Vysoce výkonné keramické zrno, hustý posyp Chladné broušení díky pojivu, s brusnými přísadami Ideální pro obrobky citlivé na vyšší teploty Velmi rychlé broušení bez vynaložení síly Hybrid zirkonu a normálního korundu Hustý posyp Dobrý výkon na ušlechtilé oceli Velmi dobrý výkon na oceli VISION SPEED VISION PRO 115 x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK MM: 40/60/ 80 VISION COOL ZPŮSOB FUNGOVÁNÍ TECHNOLOGIE VISION Životnost Úběr Lamelový brusný kotouč na broušení ploch. Přesné brusné práce díky volnému průhledu. Chladný brus díky Topcoat. Klasik mezi průhlednými lamelami. Zirkonkorund, hustý posyp Chladné broušení díky vícenásobnému pojivu, s brusnými přísadami Ideální pro obrobky citlivé na vyšší teploty Efektivní broušení s malým vynaložením síly VISION COOL 115 x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK x 22, PK

10 ODLIŠNÉ TECHNOLOGIE EXTRA thin maximum precision Naše technologie Extra-Thin Obzvlášť malá třecí plocha Rychlý, chladný řez Omezení zbarvení do modra Přesné řezání s malou mírou otřepů Méně dodatečného opracování E X T R A thin Naše technologie HydroProtect Lepší skladovací vlastnosti Trvale větší výkon Více řezů vynikající poměr cena/výkon Brusné kotouče vázané pojivem z umělé pryskyřice se časem opotřebovávají a ztrácejí na výkonu, a to i tehdy, když nejsou používány. Firma RHODIUS vyvinula vzorec HydroProtect, který zpomaluje proces opotřebení podmíněný vlhkostí a udržuje dlouhodobě výkonnost brusných kotoučů. Tím je dána citelná přidaná hodnota pro nákup, skladování v odborných prodejnách a také v řemeslných dílnách díky trvale vysokému výkonu. Obrábění vysoce legované oceli, vysokopevnostní oceli nebo plechů staví uživatele před mimořádně náročný úkol. Běžné řezné kotouče často vedou okamžitě ke značné tvorbě otřepů a nežádoucímu teplotnímu zbarvení, což znamená nepříjemné dodatečné opracování. Kotouče RHODIUS vyrobené technologií Extra-Thin se vyznačují zvlášť tenkými šířkami kotoučů a přesvědčí vynikajícím klidným chodem a nejvyšší přesností při řezání se znatelně menším vynaložením síly. Dokonce na obzvlášť tvrdých materiálech jako pružinové oceli nebo plechu z ušlechtilé oceli je potřeba následného opracování díky přesnému, chladnému řezu téměř nulová. Inovativní, inteligentní řešení problémů pro usnadnění práce Úspora času díky optimálnímu přizpůsobení pracovním požadavkům Více efektivity a hospodárnosti Větší výhody pro uživatele Naše technologie Braintools Obzvlášť tiché, s klidným chodem a malými vibracemi Již od začátku ostrý Prokazatelně hospodárný Podstatně snížené náklady za řez Přesné řezy Nahlížet na problémy jako na výzvy je klíčem k úspěchu. Příkladem tohoto postoje jsou naše Braintools - vlastní produktová řada, která přináší jedinečná řešení pro speciální úkoly. Naprosto jednoduše, protože je možné dělat věci jednodušeji. Nástroje ze sortimentu Braintools disponují jedinečnými aplikačními výhodami, které umožňují individuální řešení problémů. Se specifickými výhodami jako je úspora času, komfort při zpracování a šetrností vůči materiálu při každodenním používání jsou braintools nejlepším řešením s přidanou hodnotou: maximální efektivita pro maximální hospodárnost. Naše technologie Extended Díky zcela novému výrobnímu postupu se firmě RHODIUS s technologií EXTENDED podařilo zvýšit výkon kotouče o 30 %. Již od začátku ostré, umožňují ještě přesnější a podstatně větší počet řezů ve srovnání s běžnými kotouči. Při práci jsou přitom obzvlášť tiché, klidné a vykazují pouze mírné vibrace. S novými, optimalizovanými kotouči Extended tak pocítíte podstatné snížení nákladů za řez, kratší dobu výměny a tím viditelně zvýšenou hospodárnost. Naše technologie Allrounder Citelné usnadnění při náročných pracích Spojení různých pracovních kroků Zvýšení efektivity Úspora času a peněz Naše technologie Ceramicon Lepší výkon díky nejvyššímu úběrovému výkonu a rychlosti Velmi malá míra zanášení Věnujete více času obrobku než výměně kotouče Větší efektivita a menší spotřeba brusných prostředků Cca. trojnásobná životnost díky keramickému zrnu (Ve srovnání s AO kotoučem na suchý zip) Skvělý výkon při obrábění a maximální úběr jsou vlastnosti vysoce výkonné série CERAMICON. S cílem zcela vyčerpat možnosti samoostřících keramických zrn, jsme dokonale přizpůsobili pojivo vlastnostem zrna. Výsledek přesvědčí již při prvním řezání a poskytuje větší produktivitu při menším vynaložení síly. Všední pracovní den profesionálního uživatele často staví před komplexní problémy, které musí zvládnout, aby získal perfektní výsledek. Pokud lze ušetřit pracovní kroky nebo je sloučit do jednoho, je to nejen podstatné usnadnění, ale umožňuje to úsporu času, zvýšení efektivity a hospodárnosti. RHODIUS Allrounder jsou vybrané produkty se zvláštní univerzální schopností vykonávat více pracovních úkonů nebo kroků. Díky inteligentnímu spojení více produktových vlastností nebo pomocí speciální modifikace existujících produktů se uživateli podaří citelně si usnadnit práci. VIS I ON perspective on grinding Naše technologie Vision Kontrolovaný úběr materiálu díky volnému průhledu při broušení Studený brus Velmi dobrá kvalita povrchu Menší míra modrého zbarvení Lamelové brusné kotouče řady Vision jsou díky jejich mezerám při otáčení průhledné. Výhoda pro Vás: Můžete sledovat, co a kolik materiálu brousíte, což Vám poskytuje kontrolovaný úběr materiálu a velmi dobrou kvalitu povrchu

11 RHODIUS Schleifwerkzeuge GmbH & Co. KG Organizační složka Havlíčkova 2/1803 CZ Cheb Tel faxová
