1 RASAMAX Pily Odjehlování Čištění Stohování Řešení Stroje Systémy Pro plechy. Zcela spolehlivé Systémy pro odstraňování otřepů z jednotlivých plechů a z malých sérií.

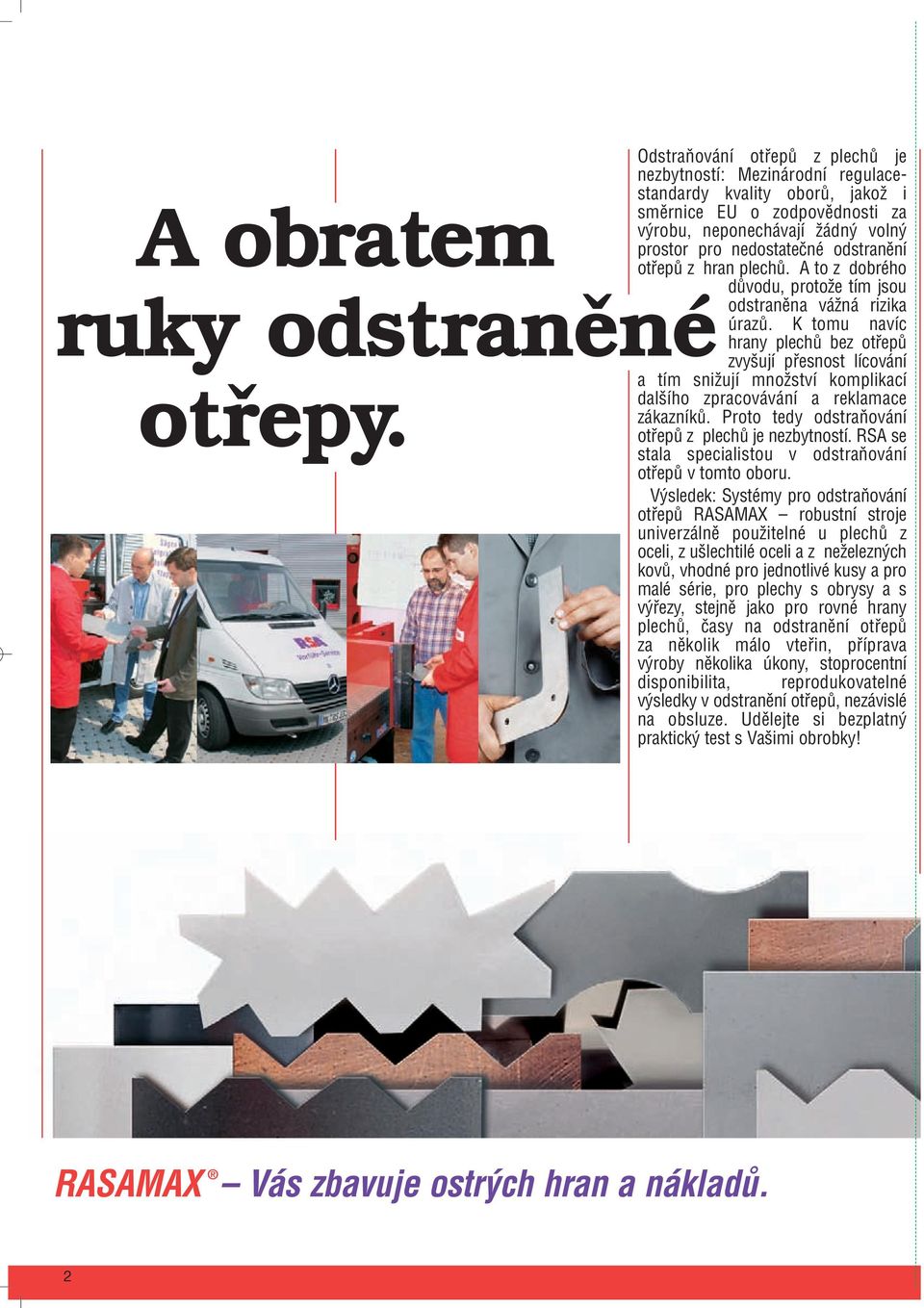

2 A obratem ruky odstraněné otřepy. Odstraňování otřepů z plechů je nezbytností: Mezinárodní regulacestandardy kvality oborů, jakož i směrnice EU o zodpovědnosti za výrobu, neponechávají žádný volný prostor pro nedostatečné odstranění otřepů z hran plechů. A to z dobrého důvodu, protože tím jsou odstraněna vážná rizika úrazů. K tomu navíc hrany plechů bez otřepů zvyšují přesnost lícování a tím snižují množství komplikací dalšího zpracovávání a reklamace zákazníků. Proto tedy odstraňování otřepů z plechů je nezbytností. RSA se stala specialistou v odstraňování otřepů v tomto oboru. Výsledek: Systémy pro odstraňování otřepů RASAMAX robustní stroje univerzálně použitelné u plechů z oceli, z ušlechtilé oceli a z neželezných kovů, vhodné pro jednotlivé kusy a pro malé série, pro plechy s obrysy a s výřezy, stejně jako pro rovné hrany plechů, časy na odstranění otřepů za několik málo vteřin, příprava výroby několika úkony, stoprocentní disponibilita, reprodukovatelné výsledky v odstranění otřepů, nezávislé na obsluze. Udělejte si bezplatný praktický test s Vašimi obrobky! RASAMAX Vás zbavuje ostrých hran a nákladů. 2

otřepů z hran plechů. A to z dobrého důvodu, protože tím jsou odstraněna vážná rizika úrazů.

3 Ukazuje se, že pouze sytém, který je optimálně přizpůsoben specifickému úkolu v odstranění otřepů, zajistí bezproblémový průběh výroby a sníží náklady. RSA je poskytovatelem systémů! To pro Vás znamená: Stroj plus nástroj na odstraňování otřepů od jednoho výrobce, který je přesně přizpůsoben Vašim obrobkům. Výzkumné oddělení RSA rozvyvinulo konvenční technické kartáče až do inteligentních nástrojů na odstraňování otřepů se štěpením na mikročástice. Jak? Tím, že se podařilo vyrobit drát s vysokou pevností v tahu, který vykazuje pevnost v tahu cca N/mm 2. Kromě toho se samostatně ostří hroty drátů těchto vysokovýkonných kartáčů: Krátce předtím než se konce drátů stanou tupými, ulomí se automaticky šupinovitě na definovaném místě. Tím je garantován průběžný kontinuální výkon odjehlování, reprodukovatelná kvalita a vysoká životnost nástroje. Ukázka kalkulace nákladů: Tloušťka plechu: 2 mm Materiál: Ušlechtilá ocel 4571 Druh kartáčů: Drát z ušlechtilé oceli 0,20 mm, vázaný umělou hmotou, Ø 250 mm, šířka 20 mm Doba odstranění otřepů: 3 sec/m Životnost kartáče: m Náklady na nástroj: 0,01 na jeden m horní a dolní hrany Jak jsou různorodé obrobky, tak jsou různé odpovídající nástroje pro odstraňování otřepů: Vysoko výkonnostní kartáče osazené Rasalonem, ocelovým drátem nebo drátem z ušlechtilé oceli, vázané umělou hmotou nebo nevázané, atd... Výroba kartáčů RSA 3

Výzkumné oddělení RSA rozvyvinulo konvenční technické kartáče až do inteligentních nástrojů na odstraňování otřepů se štěpením na mikročástice. Jak?

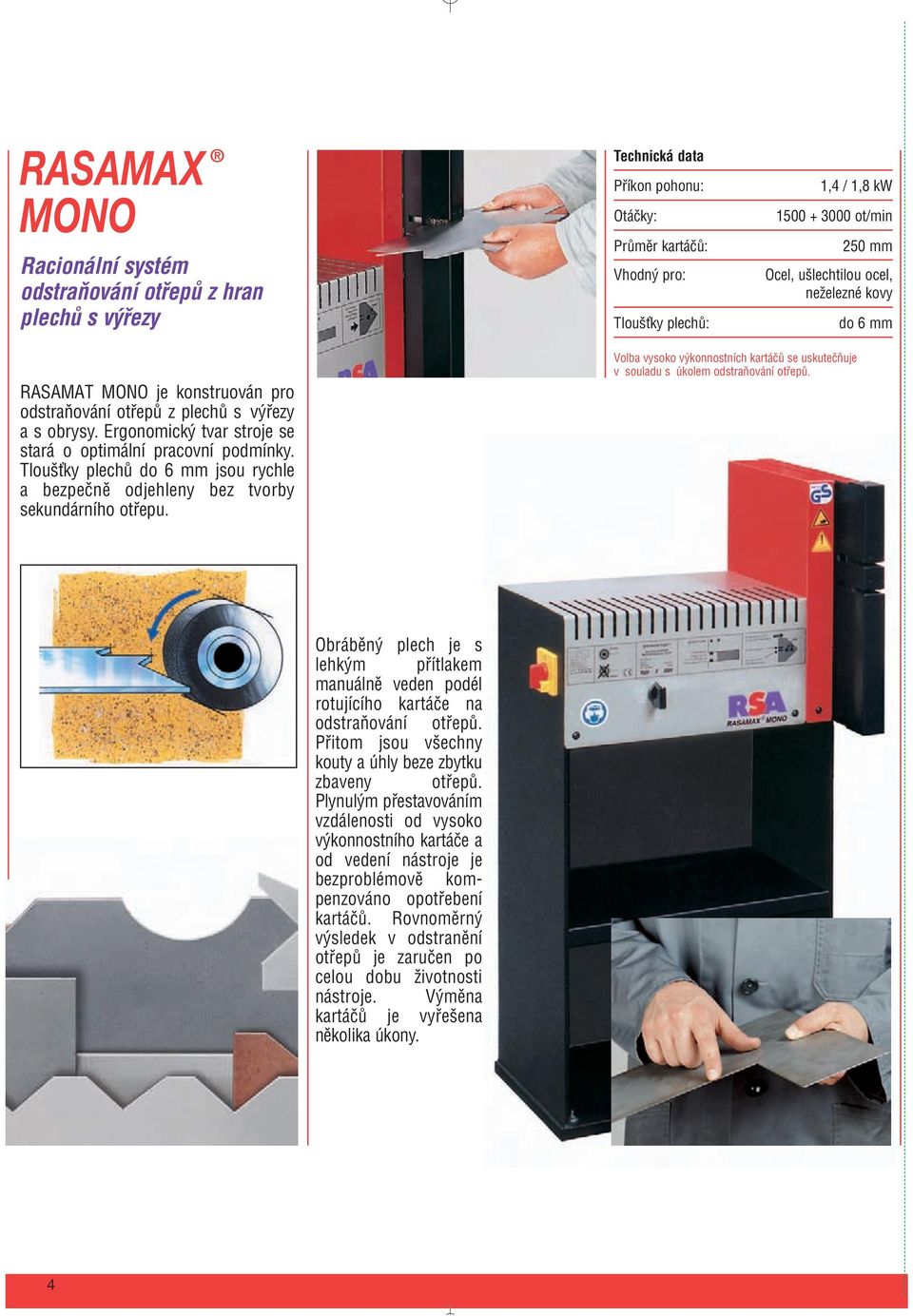

4 RASAMAX MONO Racionální systém odstraňování otřepů z hran plechů s výřezy RASAMAT MONO je konstruován pro odstraňování otřepů z plechů s výřezy a s obrysy. Ergonomický tvar stroje se stará o optimální pracovní podmínky. Tloušťky plechů do 6 mm jsou rychle a bezpečně odjehleny bez tvorby sekundárního otřepu. Technická data 0 Příkon pohonu: Otáčky: Průměr kartáčů: Vhodný pro: Tloušťky plechů: 1,4 / 1,8 kw ot/min 250 mm Ocel, ušlechtilou ocel, neželezné kovy Volba vysoko výkonnostních kartáčů se uskutečňuje v souladu s úkolem odstraňování otřepů. do 6 mm Obráběný plech je s lehkým přítlakem manuálně veden podél rotujícího kartáče na odstraňování otřepů. Přitom jsou všechny kouty a úhly beze zbytku zbaveny otřepů. Plynulým přestavováním vzdálenosti od vysoko výkonnostního kartáče a od vedení nástroje je bezproblémově kompenzováno opotřebení kartáčů. Rovnoměrný výsledek v odstranění otřepů je zaručen po celou dobu životnosti nástroje. Výměna kartáčů je vyřešena několika úkony. 4

Technická data 0 Příkon pohonu: Otáčky: Průměr kartáčů: Vhodný pro: Tloušťky plechů: 1,4 / 1,8 kw 1500 + 3000 ot/min 250 mm Ocel, ušlechtilou ocel, neželezné kovy Volba vysoko výkonnostních kartáčů

5 RASAMAX DUO Racionální systém odstraňování otřepů z rovných hran plechů RASAMAX DUO byl zkonstruován speciálně pro rychlé a spolehlivé odstranění otřepů z rovných plechů. Stroj na odstraňování otřepů je vybaven dvěma rotujícími kartáči pro odstraňování otřepů, které jsou uloženy ve dvou přesazených rovinách. Tímto principem je současně v jednom Technická data 0 Příkon pohonu: Otáčky: Průměr kartáčů: Vhodný pro: Tloušťky plechů: 2,6 / 3,1 kw ot/min 250 mm Ocel, ušlechtilou ocel, neželezné kovy Volba vysoko výkonných kartáčů se uskutečňuje v souladu s úkolem odstraňování otřepů. do 5 mm pracovním kroku zbavena otřepů horní i dolní hrana plechu. Obrobek je jednoduše položen na válečkový stůl a veden podél vodící hrany a podél vysoko výkonných kartáčů. Hotovo! Hrany plechu s nožovým ostřím např. vytvořeným odstřižením jsou tak v několika vteřinách bezpečně zaobleny. Přitom nedochází ani k vytváření sekundárního otřepu, ani ke změně rozměrů. RASAMAX DUO je vhodný k odstranění otřepů z jednotlivých kusů a z malých sérií a svým robustním uspořádáním je dimenzován pro více směnný provoz. 5

Tímto principem je současně v jednom Technická data 0 Příkon pohonu: Otáčky: Průměr kartáčů: Vhodný pro: Tloušťky plechů: 2,6 / 3,1 kw 1500 + 3000 ot/min 250 mm Ocel, ušlechtilou ocel, neželezné kovy

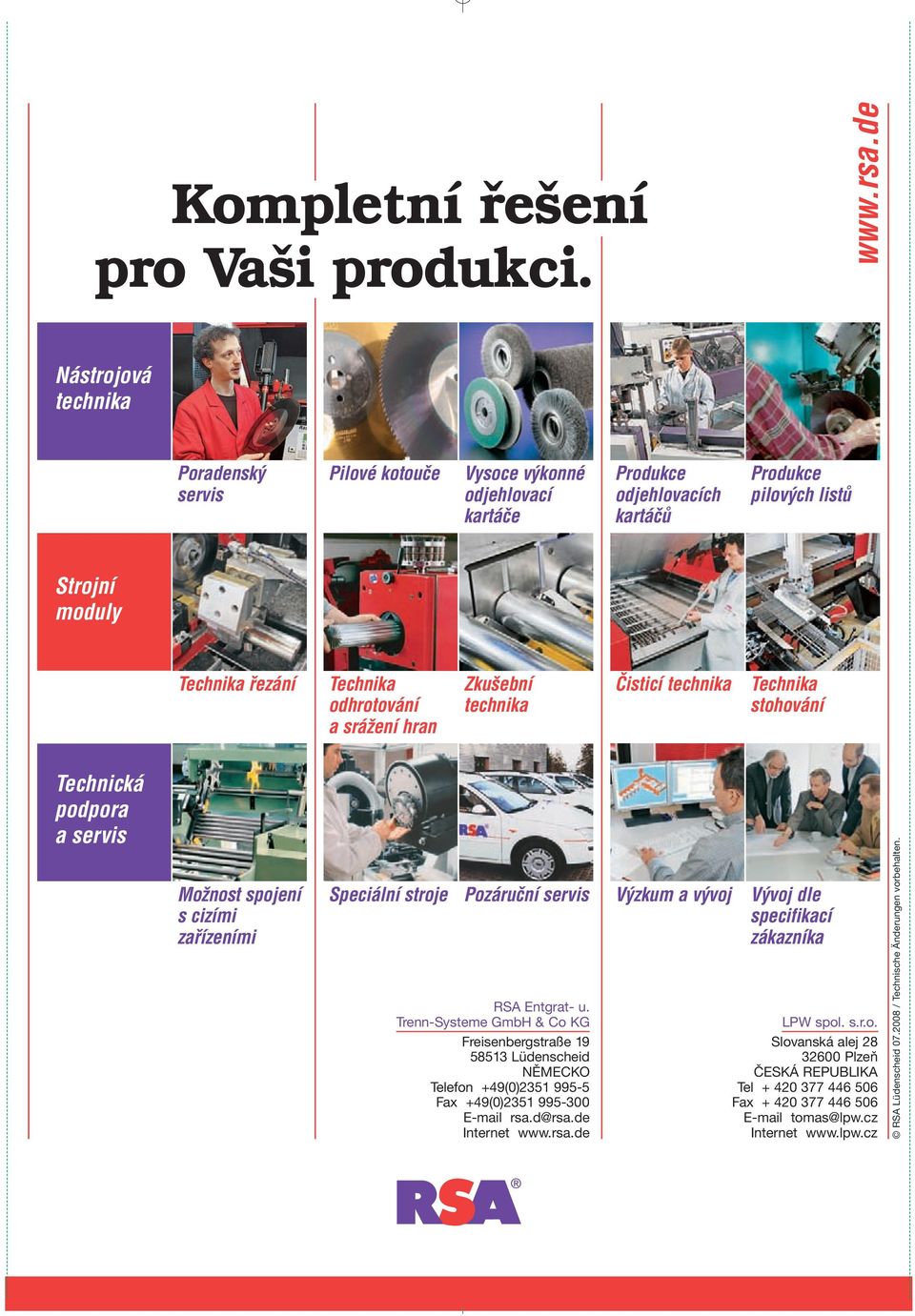

6 Kompletní řešení pro Vaši produkci. Nástrojová technika Poradenský servis Pilové kotouče Vysoce výkonné odjehlovací kartáče Produkce odjehlovacích kartáčů Produkce pilových listů Strojní moduly Technika řezání Technika odhrotování a srážení hran Zkušební technika Čisticí technika Technika stohování Technická podpora a servis Možnost spojení s cizími zařízeními Speciální stroje Pozáruční servis Výzkum a vývoj Vývoj dle specifikací zákazníka RSA Entgrat- u. Trenn-Systeme GmbH & Co KG Freisenbergstraße Lüdenscheid NĚMECKO Telefon +49(0) Fax +49(0) rsa.d@rsa.de Internet LPW spol. s.r.o. Slovanská alej Plzeň ČESKÁ REPUBLIKA Tel Fax tomas@lpw.cz Internet RSA Lüdenscheid / Technische Änderungen vorbehalten.

srážení hran Zkušební technika Čisticí technika Technika stohování Technická podpora a servis Možnost spojení s cizími zařízeními Speciální stroje Pozáruční servis Výzkum a vývoj Vývoj dle
