Dräger X-am 3500 Víceplynový detektor

Transkript

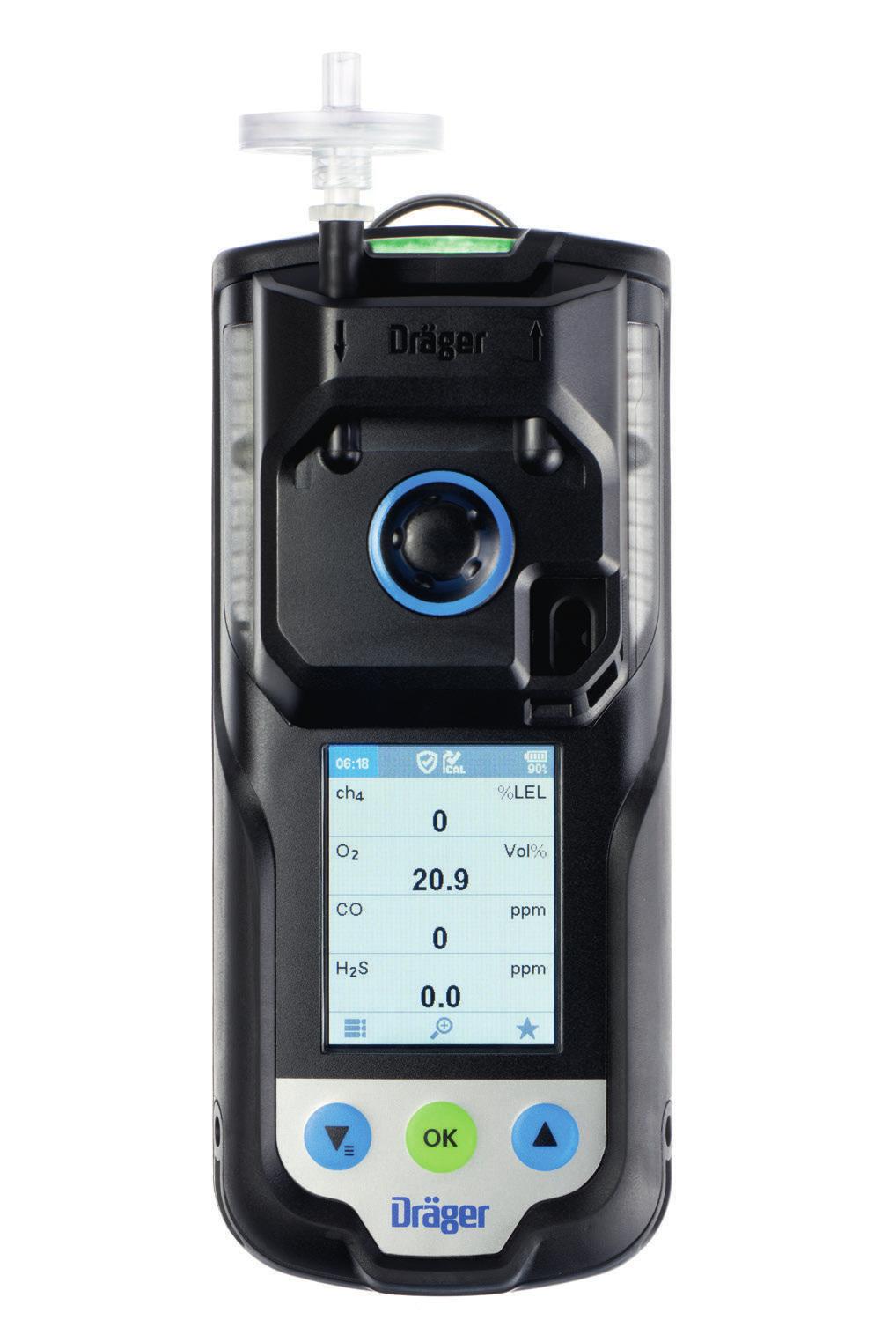

1 Dräger X-am 3500 Víceplynový detektor Přístroj Dräger X-am 3500 byl speciálně navržen pro měření před vstupem. Přístroj pro detekci 1 až 4 plynů spolehlivě měří hořlavé plyny i páry a také O 2, CO, H 2 S, NO 2 a SO 2. Inovativní design signalizace a rozsáhlá řada příslušenství zajišťují optimální bezpečnost a snadnou manipulaci. Jednoduché přepínání režimu s nasávací pumpou a difúzním provozem Proměnlivé zelené světlo D (volitelné) ukazuje: že přístroj byl otestován a je připraven k použití Sloty pro senzory Dräger k měření až čtyř plynů Dobře čitelný barevný displej s funkcí zoom Indukční nabíjení D

2 02 Dräger X-am 3500 Výhody Navržen speciálně pro použití s pumpou, optimalizován pro měření před vstupem Dräger X-am 3500 je vybaven velmi výkonnou pumpou. Může být připojena k hadičce o délce až 45 metrů. Adaptér pumpy umožňuje jednoduché přepínání mezi difuzním režimem a režimem s pumpou. To znamená, že pumpa běží pouze tehdy, když ji skutečně potřebujete. Tím se šetří energie, snižuje opotřebení a prodlužuje životnost nasávací pumpy. Dobře ovladatelný a odolný Dräger X-am 3500 se obsluhuje intuitivně jednou rukou pomocí tří funkčních tlačítek. Přehledný barevný displej vám jasně zobrazí všechny informace. Díky své kompaktní a robustní konstrukci dokáže přístroj odolat i nejtvrdším podmínkám. Jasný design signalizace Signalizační systém Dräger X-am 3500 je založen na jasném barevném kódu v souladu s požadavky norem EN , EN a EN 50104: Červené světlo = plynový alarm Žluté světlo = alarm související s přístrojem, např. vybitá baterie Zelené světlo = přístroj je připraven k měření Zelené proměnlivé světlo D-light vám umožní, abyste i z dálky viděli, že byl přístroj správně testován a je připraven k použití. V případě alarmu vás X-am 3500 upozorní barevnými alarmovými diodami LED, hlasitou houkačkou (100 db(a) ve vzdálenosti 30 cm) a jasně hmatatelnými vibracemi. Volitelně jsou k dispozici čtyři nastavitelné symboly nebezpečí, které explicitně signalizují přítomnost nebezpečí například výbušných či toxických plynů. To dovoluje uživateli snadno rozpoznat typ nebezpečí čistě na základě zobrazeného symbolu. Hospodárné řízení flotily přístrojů Funkční zkouška (bumptest) a kalibrace se provádí snadno a rychle pomocí kalibrační stanice Dräger X-dock. Nízká spotřeba zkušebního plynu udržuje provozní náklady na minimu. Funkce tvorby protokolů a mnohé další užitečné funkce vytváří ze softwaru pro PC X-dock Manager inteligentní doplněk k operativnímu řízení flotily přístrojů. Pro identifikaci přístroje ve flotile můžete používat osvědčené a vyzkoušené čárové kódy, nebo zabudovaný transpondér RFID. Indukční nabíjení chrání proti vnějšímu mechanickému opotřebení X-am 3500 je vybaven funkcí indukčního nabíjení. To zjednodušuje provoz a zvyšuje dobu použitelnosti přístroje. Problémy, jako koroze a potíže s kontakty v nabíjecí kolébce jsou věcí minulosti. Mimo zóny s nebezpečím výbuchu můžete současně nabíjet i měřit, např. při použití uvnitř vozidel nebo na strojích. Nabíjecí kolébku lze připojit k jiné kolébce, což zabere minimální prostor. Kolébka je kompatibilní se stávajícím nabíjecím příslušenstvím řady Dräger X-am.

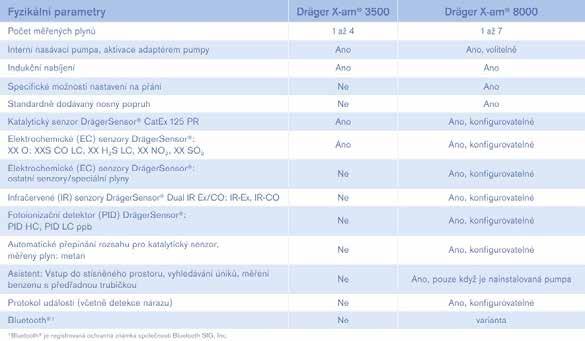

3 Dräger X-am Podrobnosti D D D Adaptér nasávací pumpy Ochranné gumové pouzdro Modul Dräger X-dock Porovnání přístrojů Dräger X-am 3500 a Dräger X-am 8000 Fyzikální parametry Dräger X-am 3500 Dräger X-am 8000 Počet měřených plynů 1 až 4 1 až 7 Interní nasávací pumpa, aktivace adaptérem pumpy Ano Ano, volitelně Indukční nabíjení Ano Ano Specifické možnosti nastavení na přání Ne Ano Standardně dodávaný nosný popruh Ne Ano Katalytický senzor DrägerSensor CatEx 125 PR Ano Ano, konfigurovatelné Elektrochemické (EC) senzory DrägerSensor : XX O: XXS CO LC, XX H₂S LC, XX NO₂, XX SO₂ Elektrochemické (EC) senzory DrägerSensor : ostatní senzory/speciální plyny Společnost Dräger nabízí dva různé víceplynové detektory s interní nasávací pumpou: Dräger X-am 8000 a Dräger X-am Rozdíly mezi oběma přístroji jsou shrnuty v tabulce uvedené shora. Ano Ne Ano, konfigurovatelné Ano, konfigurovatelné Infračervené (IR) senzory DrägerSensor Dual IR Ex/CO: IR-Ex, IR-CO Ne Ano, konfigurovatelné Fotoionizační detektor (PID) DrägerSensor : PID HC, PID LC ppb Automatické přepínání rozsahu pro katalytický senzor, měřený plyn: metan Asistent: Vstup do stísněného prostoru, vyhledávání úniků, měření benzenu s předřadnou trubičkou Ne Ne Ne Ano, konfigurovatelné Ano, konfigurovatelné Ano, pouze když je nainstalovaná pumpa Protokol událostí (včetně detekce nárazu) Ne Ano, konfigurovatelné Bluetooth 1 Ne varianta 1 Bluetooth je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.

4 04 Dräger X-am 3500 Příslušenství Indukční nabíječka Pro indukční nabíjení přístroje D D Podstavec K postavení přístroje do svislé polohy při monitorování oblasti. Podstavec lze použít s nosným popruhem i bez něj. Ochranný gumový návlek Chrání před poškozením a opotřebením v náročných prostředích. Ochranný návlek lze snadno vyměnit. D D Nosný popruh se samolepicím štítkem Nosný popruh umožňuje pohodlné nošení přístroje. Nalepovací štítek může obsahovat informace specifické pro přístroj, např. konfiguraci senzorů.

5 Dräger X-am Produktové služby Servis Naše servisní oddělení nabízí celou řadu servisních balíčků najdete je v našich pobočkách nebo v blízkosti vašeho pracoviště. Péče, servis a údržba jsou nezbytné k zachování bezpečnosti a spolehlivosti. Řádná údržba a péče je také zcela zásadní z ekonomického hlediska. Preventivní kontroly, servisní postupy a originální náhradní díly chrání vaše investice. D D Pronájem Od překlenutí krátkodobého nedostatku vybavení až po zajištění speciálního vybavení pro aplikace zahrnující speciální požadavky: Pokud jen potřebujete pokrýt dočasnou vyšší poptávku, pak je hospodárnou alternativou k nákupu Rental Service Dräger. Tato služba disponuje více než přístroji k pronájmu. Rychle, přímo a se širokým rozsahem doplňkových služeb, které jsou k dispozici na požádání. Školení D Dräger Academy předává teoretické i praktické znalosti již déle než 40 let. Každoročně provádíme ve spolupráci s více než 110 autorizovanými školiteli přes školení, která zahrnují více než 600 dostupných témat. Vybavíme vaše zaměstnance znalostmi, které budou v reálném životě potřebovat, a zajistíme, aby si získané vědomosti dokázali vybavit a náležitě použít nejen při každodenních pracovních činnostech, ale zejména ve stresujících situacích. Abychom vyhověli vašim potřebám, rádi pro vás připravíme školicí program na míru. Služby bezpečnosti na pracovišti Služby bezpečnosti na pracovišti zajišťují podporu u všech projektů, kde hrozí konkrétní bezpečnostní rizika, ať je to prostřednictvím pronájmu přístrojů, personálních služeb nebo komplexního řízení bezpečnosti nemluvě o normálním každodenním podnikání. D

6 06 Dräger X-am 3500 Technické údaje Rozměry (v š h) Hmotnost Pouzdro Zobrazení mm Cca 495 g v závislosti na konfiguraci senzoru, bez popruhu, bez pumpy Cca 550 g v závislosti na konfiguraci senzoru, bez popruhu, s pumpou Trvanlivé dvoudílné pouzdro Teplota -20 až +50 C Tlak Relativní vlhkost Alarmy Vysoce kontrastní barevný displej 700 hpa až hpa 10 až 90 % (krátkodobě až 95 %) relativní vlhkosti Vizuální Akustické Vibrace Třída ochrany proti vodě a prachu IP 67 Zdroj napájení Provozní doby (difuze) Doba nabíjení Doba spuštění Ukládání dat Provoz pumpy Certifikáty Záruka výrobce Lithium-iontová baterie, dobíjitelná, indukční nabíjení S CatEx a 3 senzory EC Se 3 senzory EC 3 LED červené (plynové alarmy) 3 LED žluté (alarmy přístroje) Vícetónový, typicky 100 db(a) ve vzdálenosti 30 cm Obvykle 24 hodin Obvykle 120 hodin Obvykle 4 hodiny po použití během směny v délce max. 10 hodin. Obvykle < 60 sekund u standardních senzorů 12 MB, např. při 10 minutách za hodinu expozice plynu, kdy se hodnoty měření mění po sekundě na všech 4 kanálech: přibližně 300 hodin Maximální délka hadice ATEX/IECEx EAC (ohledně dostupnosti kontaktujte společnost Dräger.) ccsaus (ohledně dostupnosti kontaktujte společnost Dräger.) Značka CE MED / DNV GL (ohledně dostupnosti kontaktujte společnost Dräger.) 3 roky na přístroj 1 rok na napájecí zdroj I M1, II 1G Ex da ia I Ma, Ex da ia IIC T4 Ga Metrologické schválení v procesu PO Ex da ia I Ma X Ex da ia IIC T4 Ga X Senzory: viz DrägerSensor & Portable Instruments Handbook Třída I, zóna 0, AEx da ia IIC T4 Ga Div 1, Gr. E, F, G T4 C22.2 č. 152, ANSI-ISA :2000 Informace pro objednání Dräger X-am 3500 obsahuje: přístroj s napájecím zdrojem (lithium-iontová baterie), interní nasávací pumpou, adaptér pumpy, data logger, certifikát výrobce, kalibrační certifikát. Ex = CatEx 125 PR, kalibrační plyn = methan. Návod k použití standardně v následujících jazycích: DE, EN, FR, ES, PT, IT, NL, RU, ZH, JA Obj. číslo Dräger X-am 3500 Ex, O 2 1 (bez nabíjecího příslušenství) Dräger X-am 3500 Ex, O 2, H 2 S LC 1 (bez nabíjecího příslušenství) Dräger X-am 3500 Ex, O 2, CO LC 1 (bez nabíjecího příslušenství)

7 Dräger X-am Informace pro objednání Dräger X-am 3500 Ex, O 2, CO LC, H 2 S LC 1 (bez nabíjecího příslušenství) Dräger X-am 3500 Ex, O 2, CO LC, H 2 S LC 1 (s nabíjecím příslušenstvím) Dräger X-am 3500 Ex, O 2, CO LC 1, NO 2 (bez nabíjecího příslušenství) Dräger X-am 3500 Ex, O 2, H 2 S LC 1, SO 2 (bez nabíjecího příslušenství) Návod k použití na požádání je k dispozici v následujících jazycích (vyznačte na objednávce): DA, FI, NO, SV, PL, HR, SL, SK, CS, BG, RO, HU, EL, TR, KO Technická příručka je k dispozici v následujících jazycích: DE, EN, FR, ES, RU K dispozici ke stažení z webových stránek výrobku. Senzory Měřicí rozsah Rozlišení Obj. číslo CatEx 125 PR % UEG 1 % UEG DrägerSensor XXS O % obj. 0,1 % obj DrägerSensor XXS CO LC ppm 1 ppm DrägerSensor XXS H 2 S LC ppm 0,1 ppm DrägerSensor XXS NO ppm 0,1 ppm DrägerSensor XXS SO ppm 0,1 ppm Na tyto senzory se vztahuje tříletá záruka výrobce. Zákonná práva vzniklá z titulu závad zůstávají nedotčena. Napájecí zdroj Zdroj energie (včetně zadního pouzdra) (standardně v dodávce) Příslušenství pro nabíjení Indukční nabíječka pro nabíjení 1 přístroje Síťový adaptér Síťový adaptér pro nabíjení 1 přístroje Síťový adaptér pro nabíjení 5 přístrojů Síťový adaptér V AC 1,33 A pro nabíjení až 5 přístrojů Síťový adaptér V AC; 6,25 A pro nabíjení až 20 přístrojů Propojovací kabel do vozidla 12/24 V pro nabíjení 1 zařízení Kabel pro vozidlo 12/24 V k nabíjení až 5 přístrojů Držák do vozidla (vyžaduje adaptér ) (vyžaduje adaptér ) (vyžaduje adaptér ) (vyžaduje adaptér a kabel do vozidla 12/14 V ) Příslušenství k pumpám Prachový a vodní filtr pro vstup pumpy Adaptér pumpy Sondy a hadice Teleskopická sonda 100 Teleskopická sonda 150, nerezová ocel (zabudováno do přístroje, když je vybrána varianta s pumpou) (zabudováno do přístroje, když je vybrána varianta s pumpou) Připojení pro filtr je zahrnuto ve výrobním čísle (protiprachový/vodní filtr). Připojení pro filtr je zahrnuto ve výrobním čísle (protiprachový/vodní filtr)

8 08 Dräger X-am 3500 Informace pro objednání 5m hadice FKM, 3,2 mm, s adaptéry m hadice FKM, 3,2 mm, s adaptéry m hadice FKM, 3,2 mm, s adaptéry m hadice FKM, 3,2 mm, s adaptéry Plovoucí sonda EPP, včetně 3m hadice, 3,2 mm Plovoucí sonda EPP, včetně 10m hadice, 3,2 mm Plovoucí sonda (průhledná) s adaptérem Přídavné sondy, hadice a příslušenství jsou k dispozici u společnosti Dräger. Laskavě nás kontaktujte. Kalibrační příslušenství Kalibrační adaptér Dräger X-am 3500/ Dräger X-dock, modul Dräger X-am 8000 (lze rovněž použít s X-am 3500) Dräger X-dock, modul Dräger X-am nabíjení (lze rovněž použít s X-am 3500) Dräger X-dock 5300 (Dräger X-am 8000) (lze rovněž použít s X-am 3500) Tester nonanu Testovací plyny Příslušenství k správě naměřených hodnot a konfiguraci Dräger CC-Vision Licenční klíč Dräger GasVision Rozhraní USB Dira Dongle/IR Držák pro USB Dira Dongle Další příslušenství Ochranné gumový návlek, odnímatelný Kožené pouzdro pro přístroj Přepravní kufřík (prázdný) Ochranný kryt displeje (sada tří) Nosný popruh (úplný) (vyžaduje poutko na popruh přes rameno ) Kontaktujte společnost Dräger. Freeware ( Zatažitelné lanko (vyžaduje přezku na nosný popruh) Držák pro štítky (na popruhu) Samolepicí štítky pro individuální popisy, pro držák na popruh, stříbrné (sada 5) Podstavec k držení přístroj ve svislé poloze, např. pro sledování oblasti (vyžaduje přezku na popruh) Čtečka transpondérů RFID (volitelné)

9 Poznámky Dräger X-am

10 10 Dräger X-am 3500 Poznámky Ne všechny výrobky, funkce nebo služby jsou na prodej ve všech zemích. Zmiňované obchodní známky jsou registrovány pouze v určitých zemích a nemusí být nutně registrovány v zemích, v nichž je tento materiál zveřejněn. Aktuální stav naleznete na adrese HQ PP Změny vyhrazeny 2018 Drägerwerk AG & Co. KGaA SÍDLO SPOLEČNOSTI Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Německo ČESKÁ REPUBLIKA Dräger Safety s.r.o. Obchodní Čestlice Tel Fax prodej@draeger.com. Dräger - South East Europe Regional Management South East Europe Perfektastrasse 67 A-1230 Wien, Austria Tel Fax contactsee@draeger.com. SERVIS: Dräger Safety s.r.o. Obchodní Čestlice Tel Fax Dräger Safety s.r.o. Divize PPS Vítkovice Kotkova 4a Ostrava - Vítkovice Tel Fax Příslušného regionálního obchodního zástupce najdete zde:
