Dräger REGARD 7000 Kontrolní a řídící systém

Transkript

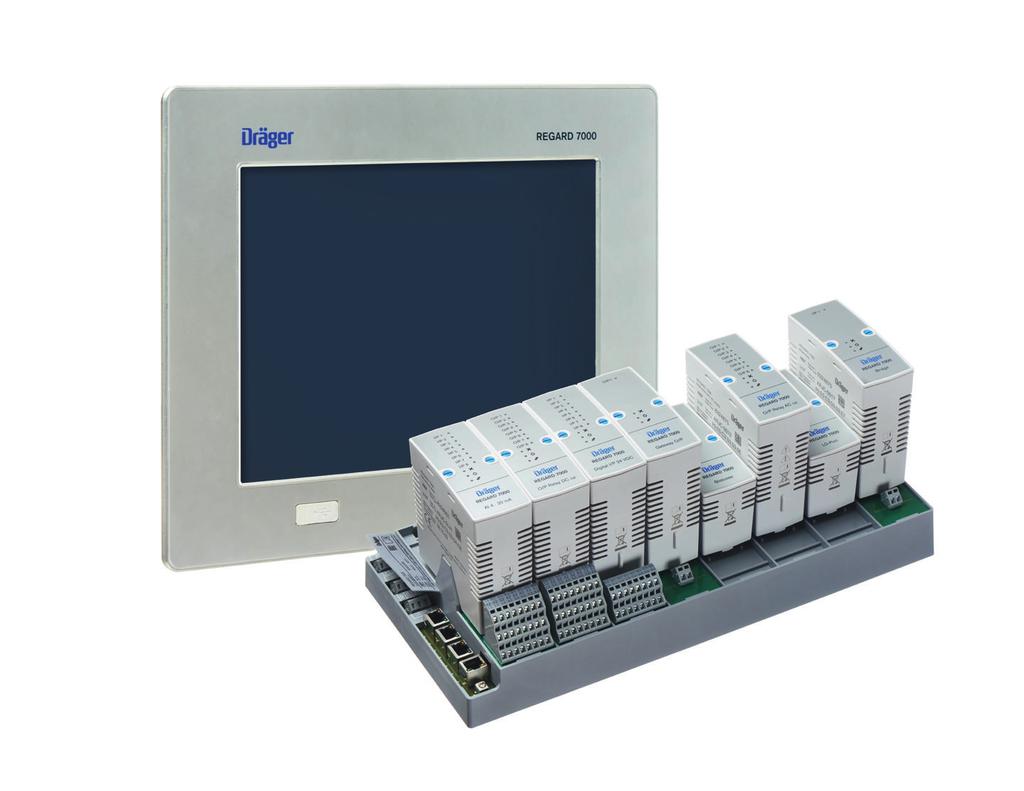

1 Dräger REGARD 7000 Kontrolní a řídící systém Dräger REGARD 7000 je modulární, vysoce rozšiřitelný analytický systém pro sledování koncentrace plynů a par. Dräger REGARD 7000 je určen pro systémy plynové detekce s různými úrovněmi složitosti a počty detektorů a současně splňuje vysoké nároky na spolehlivost a výkonnost. Dodatečnou vlastností je zpětná kompatibilita se systémem REGARD. Řídicí panel Dotyková obrazovka Rozhraní USB D Vstupní/výstupní modul Konektor napájení 24 V DC Relé poruchového a speciálního stavu Systémová zásuvka (ethernet) Servisní zásuvka 8slotová dokovací stanice

2 02 Dräger REGARD 7000 Výhody Individuální a vysoce kompatibilní Systém Dräger REGARD 7000 byl navržen tak, aby splňoval individuální požadavky a přitom vyhovoval širokému spektru různých infrastruktur. Zpracovává signály analogových detektorů a rovněž podporuje vzdálený přístup prostřednictvím HART. REGARD 7000 navíc plní funkci rozhraní Modbus 1. Rozhraní Modbus RTU, PROFIBUS 2 a PROFINET 2 umožňují zpracování informací v systémech vyšší úrovně. Podle vašich individuálních požadavků lze nastavit složité alarmy včetně prodlev jejich sepnutí k optimalizaci vašich procesů. Modulární struktura systému REGARD 7000 dovoluje navrhnout systém tak, aby přesně vyhovoval zadaným potřebám. Systém lze snadno pozměnit nebo rozšířit. K novému systému REGARD 7000 můžete také připojit stávající zařízení REGARD. Tak přenesete výhody systému REGARD 7000 z hlediska přehledu a dokumentace do celého systému. Bezpečný a bezchybný s minimálním počtem falešných poplachů. Zařízení REGARD 7000 používá systémovou architekturu masterless. To brání selhání celého systému, pokud selže jedna součást (selhání v jednom bodě). Rovněž se tak usnadňuje přidání nezávislých subsystémů. Použití optimalizovaných softwarových filtrů při přípravě signálu, možnost potlačení alarmů a porovnávání analogových a digitálních přenášených hodnot měření, brání vzniku falešných alarmů mnohem efektivněji, než kdy předtím. Speciální signály (chyby, varování atd.), které se přenáší v analogové formě, jsou vždy správně identifikovány, což usnadňuje proces hodnocení. Optimální instalace a konfigurace Konfigurace kanálu se provádí významně rychleji a bezpečněji pomocí metadat přenášených protokolem HART z detektoru nebo použitím pomocníka konfigurace. Logická omezení u případných manuálních nastavení efektivně brání nesprávným konfiguracím. Systém REGARD 7000 podporuje provoz přípravou dokumentů přímo ve zdroji. Na řídicím panelu se zobrazuje jednoduchá struktura nabídky a uživatelsky přívětivé displeje, které společně se snadno naučitelnou intuitivní obsluhou a souvisejícími symboly zajistí co nejbezpečnější a bezchybný provoz. Můžete připravit konfiguraci prostřednictvím PC softwaru v režimu offline a načíst ji do systému později. Před instalací hlavních součástí lze jasně strukturovat kabeláž a zpřehlednit zapojení. Údržba a dokumentace co nejefektivnější Systém REGARD 7000 je schopen využívat komunikaci HART maximálně efektivní údržbu plynového detekčního systému. Z centrálního bodu umožňuje vzdálený přístup ke všech připojeným detektorům s povolenou komunikací HART. To znamená lepší připravenost k servisním pracím s nízkými nároky na zajištění potřebných servisních prostředků a rovněž usnadnění práce přesným vedením servisního personálu. Simulace lze na detektoru spustit prostřednictvím vzdáleného přístupu³, například pro testování přiřazení alarmů. REGARD 7000 může podle potřeby dokumentovat data a informace systému, které často požadují monitorovací instituce. Tato dokumentace je k dispozici bez potřeby dodatečných nástrojů.

3 Dräger REGARD Ústředna detekce plynů pro systémy jakékoli složitosti. Ať již jde o čistírnu odpadních vod, pivovar, farmaceutický či chemický průmysl: Modulární ústředna Dräger REGARD roste se svými úkoly. Je vhodná k monitorování malých i velkých průmyslových objektů jakékoliv složitosti. Součásti systému Dräger PIR 7000 ST Dräger PIR 7000 je bodový infračervených plynový detektor v nevýbušném provedení pro nepřetržité sledování hořlavých plynů a par. Tělo detektoru z nerezové oceli SS 316L a optika s kompenzací driftu předurčuje přístroj pro nejnáročnější průmyslová prostředí, např. instalace na ropných plošinách v moři.

4 04 Dräger REGARD 7000 Součásti systému Dräger Polytron 7000 ST Dräger Polytron 7000 je plynový detektor, který dokáže pokrýt široké požadavky aplikací pro měření toxických plynů a kyslíku z jedné platformy. Dokáže splnit požadavky trhu vyžadujícího dodržování předpisů i specifické požadavky zákaznických řešení s náročnými technickými parametry. D Dräger Polytron 8200 Dräger Polytron 8200 CAT je pokročilý detektor v provedení EEx d pro detekci hořlavých plynů v rozsahu dolní meze výbušnosti (DMV). Pro detekci používá katalytický DrägerSensor Ex DD, který detekuje většinu hořlavých plynů a par. Kromě analogového výstupu 4 až 20 ma v 3vodičovém zapojení a možností osazení výstupních relé, nabízí také protokoly Modbus a Fieldbus, díky nimž je kompatibilní s většinou řídicích systémů. Dräger Flame 2570 (UFI) D Zařízení Dräger Flame 2570 se vyznačuje extrémně krátkou dobou odezvy a vysokou spolehlivostí vůči falešným poplachům. Ultrarychlé trojité infračervené detektory ohně detekují plameny hořících uhlovodíků až do vzdálenosti 90 metrů.

5 Dräger REGARD Související produkty Řada Dräger REGARD 3900 D Centrální jednotky řady Dräger REGARD 3900 lze používat jako samostatné ústředny. Můžete nakonfigurovat až 16 měřicích kanálů. Kromě toho vám modulární uspořádání umožní přizpůsobit ústředny podle požadavků vašeho provozu. Stávající alarmy můžete rozšířit o další funkce.

6 06 Dräger REGARD 7000 Technické údaje Podmínky okolního prostředí Dräger REGARD 7000 (bez řídicího panelu) Řídicí panel Teplota 0 až 55 C (během provozu) 0 až 50 C (během provozu) -40 až +65 C (skladování) -20 až +60 C (skladování) Vlhkost 5 až 95% relativní vlhkosti, bez kondenzace 20 až 90% relativní vlhkosti, bez kondenzace (během provozu) 5 až 90% relativní vlhkosti, bez kondenzace (skladování) Tlak 700 hpa až 1,300 hpa 700 hpa až 1,300 hpa Výška max m nad hladinou moře (platí pouze pro reléový modul 240 V AC) max m nad hladinou moře Reakční časy systému Přenos hodnot měření a stavových informací v systému Dräger REGARD 7000 typicky 1 s max. 3,3 s Časy odezvy t20 <3s t50 <3s t90 <3s Časy odezvy jsou nezávislé na plynu. Čas připravenosti do měření Po zapnutí systému Dräger REGARD 7000 < 30 s Pokročilý řídicí panel Dräger REGARD RU 24 V (19,2 až 28,8 V) DC Typicky 1,0 A při 24 V DC 266 x 483 x 68 mm (V x Š x H) g Pokročilý řídicí panel Dräger REGARD 7000 PM 24 V (19,2 až 28,8 V) DC Typicky 1,0 A při 24 V DC 286 x 347 x 68 mm (V x Š x H) g Pokročilý řídicí panel Dräger REGARD RU 24 V (19,2 až 28,8 V) DC Typicky 0,7 A při 24 V DC 132,5 x 483 x 155,5 mm (V x Š x H) g 8slotová dokovací stanicedräger REGARD 7000 Terminálové svorky Samosvorné kontakty pro vodiče o průřezech od 0,08 do 2,5 mm2 24 V (18 až 30 V) DC : Max. 22 A (nezávisle na počtu nainstalovaných modulů a připojených detektorů) Max. 15 W při 24 V Výstup SFR Spínací kapacita min. 3,3 V, 10 ma, max. 30 V, 2 A;

7 Dräger REGARD Technické údaje Výstup SFR musí být chráněn proti přetížení Výstup SSR Spínací kapacita min. 3,3 V, 10 ma, max. 30 V, 2 A; Výstup SSR musí být chráněn proti přetížení Počet modulů na dokovací stanici Max x 400 x 78 mm (V x Š x H) g 4slotová dokovací stanicedräger REGARD 7000 Terminálové svorky Samosvorné kontakty pro vodiče o průřezech od 0,08 do 2,5 mm2 24 V (18 až 30 V) DC : Max. 11 A (nezávisle na počtu nainstalovaných modulů a připojených detektorů) Max. 15 W při 24 V Výstup SFR Spínací kapacita min. 5 V, 10 ma, max. 30 V, 2 A; Výstup SFR musí být chráněn proti přetížení Výstup SSR Spínací kapacita min. 5 V, 10 ma, max. 30 V, 2 A; Výstup SSR musí být chráněn proti přetížení Počet modulů na dokovací stanici Max ,5 x 213 x 78 mm (V x Š x H) 895 g Vstupní modul Dräger REGARD ma Počet vstupních kanálů Max V (18 až 30 V) přes dokovací stanici Napájecí napětí detektoru Typicky 24 V, v závislosti na napájecím napětí dokovací stanice Napájecí proud detektoru Maximálně 500 ma na kanál s maximálně 4 obsazenými vstupy Maximálně 250 ma na kanál s maximálně 4 až 8 obsazenými vstupy Celkový napájecí proud detektorů maximálně 2 A Rozsah vstupního signálu 0 až 24 ma (detekce zkratu při 38 ma) Přesnost měření ± 0,05 ma ± 0,002 ma/k (0 až 4 ma) ± 1,25 % ± 0,05 %/K (4 až 24 ma) Max. 2,1 A Max. 5 W při 24 V 24pinová, DC 265 g Vstupní modul Dräger REGARD ma s HART Počet vstupních kanálů Max V (18 až 30 V) přes dokovací stanici Napájecí napětí detektoru Typicky 24 V, v závislosti na napájecím napětí dokovací stanice Napájecí proud detektoru Maximálně 500 ma na kanál s maximálně 4 obsazenými vstupy Maximálně 250 ma na kanál s maximálně 4 až 8 obsazenými vstupy Celkový napájecí proud detektorů maximálně 2 A Rozsah vstupního signálu 0 až 24 ma (detekce zkratu při 38 ma) Přesnost měření ± 0,05 ma ± 0,002 ma/k (0 až 4 ma) ± 1,25 % ± 0,05 %/K (4 až 24 ma) Max. 2,1 A

8 08 Dräger REGARD 7000 Technické údaje Max. 5 W při 24 V 24pinová, DC 265 g Digitální vstupní modul Dräger REGARD 7000 Počet vstupních kanálů Max V (18 až 30 V) přes dokovací stanici Výstupní napětí kanálu Typicky 24 V, v závislosti na napájecím napětí dokovací stanice Napájecí proud připojených vstupních prvků Maximálně 400 ma na kanál s maximálně 4 obsazenými vstupy Maximálně 250 ma na kanál s maximálně 4 až 8 obsazenými vstupy Celkový napájecí proud maximálně 2 A Pohotovostní proud přes odpor EOL Konfigurovatelné na 0 ma (detekce přerušení vedení vypnuta) a v rozsahu 5 až 400 ma Spínací meze Konfigurovatelné v rozsahu 3 až 400 ma Max. 2,1 A Max. 5 W při 24 V 16pinová, DC 265 g Modul brány Dräger REGARD 7000 Počet kanálů 1 kanál, obousměrný; V celkovém systému obsazuje vždy jeden modul brány jeden port Brána Modbus RTU a napájecí napětí modulu brány 24 V (18 až 30 V) DC modulu brány Typicky 160 ma při 24 V modulu brány Max. 4 W při 24 V brány Modbus RTU Typicky 80 ma při 24 V brány Modbus RTU Max. 2,5 W při 24 V Přenosová rychlost Nastavitelné od do baudů Délka kabelu mezi bránou Dräger REGARD 7000 O/P a bránou Max. 5 m Dräger REGARD 7000 Modbus RTU Typ kabelu: STP (stíněný kroucený pár) např. LAPP Unitronic Sběrnice LD Délka kabelu na straně RS-485 < baudů max m < baudů max. 500 m < baudů max. 120 m 2pinová 265 g Galvanické oddělení mezi Dräger REGARD 7000 a stranou field-bus sběrnice přes bránu Modbus RTU Brána Dräger REGARD 7000 Modbus RTU 116 x 23 x 115 mm (V x Š x H) 130 g Přemosťovací modul Dräger REGARD 7000 Typicky 160 ma při 24 V Max. 4 W při 24 V Počet kanálů 1 kanál, obousměrný;

9 Dräger REGARD Technické údaje Jeden přemosťovací modul vždy obsazuje 99 portů v celém systému Přenosová rychlost baudů Délka kabelu Max. 100 m Typ kabelu: STP (stíněný kroucený pár) např. LAPP Unitronic Sběrnice LD 2pinová 265 g Reléový modul Dräger REGARD V AC/240 V AC komplexní Počet výstupních relé 8, každé s jedním bezpotenciálovým přepínacím kontaktem Spínací napětí 110 až 240 V AC Spínaný proud 10 ma až 2 A; kosinus fí 0,4 Příkon Max. 100 ma (nejsou aktivována žádná relé) Max. 200 ma (aktivováno 8 relé) Max. 5 W při 24 V Rychlost aktualizace spínacích výstupů 0,5 s 24pinová, 240 V AC 340 g Reléový modul Dräger REGARD V DC/24 V DC komplexní Počet výstupních relé 8, každé s jedním spínacím kontaktem Spínací napětí 3,3 až 24 V DC Spínaný proud 10 ma až 2 A Příkon Max. 100 ma (nejsou aktivována žádná relé) Max. 200 ma (aktivováno 8 relé) 5 W při 24 V Rychlost aktualizace spínacích výstupů 0,5 s 24kolíkový, 24 V Kryt na sloty Dräger 340 g REGARD x 46 x 85 mm (V x Š x H) 115 g Dräger REGARD x 44 x 44 mm (V x Š x H) 53 g Konvertor ethernetu na DSL Dräger REGARD x 35 x 115 mm (V x Š x H) 185 g Brána pro dlouhou vzdálenost Dräger REGARD 7000 Napájecí napětí 24 V (18 až 30 V) DC Port brány pro dlouhou vzdálenost proudový odběr Typicky 4 ma při 24 V Port brány pro dlouhou vzdálenost výkonová ztráta Max. 0,1 W při 24 V konvertoru Typicky <180 ma na konvertor při 24 V konvertoru Max. 5 W při 24 V na konvertor

10 10 Dräger REGARD 7000 Technické údaje Přenosová rychlost 5 MBit/s Galvanické oddělení Ethernet na DSL Přenosová vzdálenost Až do m v závislosti na průřezu vodičů a faktorech rušení 110 x 46 x 85 mm (V x Š x H) 115 g Certifikáty Označení CE ATEX probíhá SIL 2 probíhá PROFIBUS a PROFINET jsou registrované ochranné známky společnosti PROFIBUS a PROFINET International (PI). HART je registrovaná ochranná známka HART Communication Foundation Unitronic je registrovaná ochranná známka Lapp GmbH Informace pro objednání Pokročilý řídicí panel Dräger REGARD HE Pokročilý řídicí panel Dräger REGARD 7000 TM Pokročilý řídicí panel Dräger REGARD RU slotová dokovací stanicedräger REGARD slotová dokovací stanicedräger REGARD Vstupní modul Dräger REGARD ma Digitální vstupní modul Dräger REGARD Přemosťovací modul Dräger REGARD Reléový modul Dräger REGARD V DC Reléový modul Dräger REGARD V AC Reléový modul Dräger REGARD V DC komplexní Reléový modul Dräger REGARD V AC komplexní Kryt na sloty Dräger REGARD pinová svorkovnice AC Dräger REGARD pinová svorkovnice DC Dräger REGARD pinová svorkovnice Dräger REGARD pinová svorkovnice Dräger REGARD Vstupní modul Dräger REGARD ma s HART Sestava brány Dräger REGARD 7000 Modbus RTU Sestava brány pro dlouhé vzdálenosti Dräger REGARD odhadovaná dostupnost v polovině roku odhadovaná dostupnost na konci odhadovaná dostupnost v roce 2018
