Dräger PointGard 2100 Detection of toxic gases and oxygen

Transkript

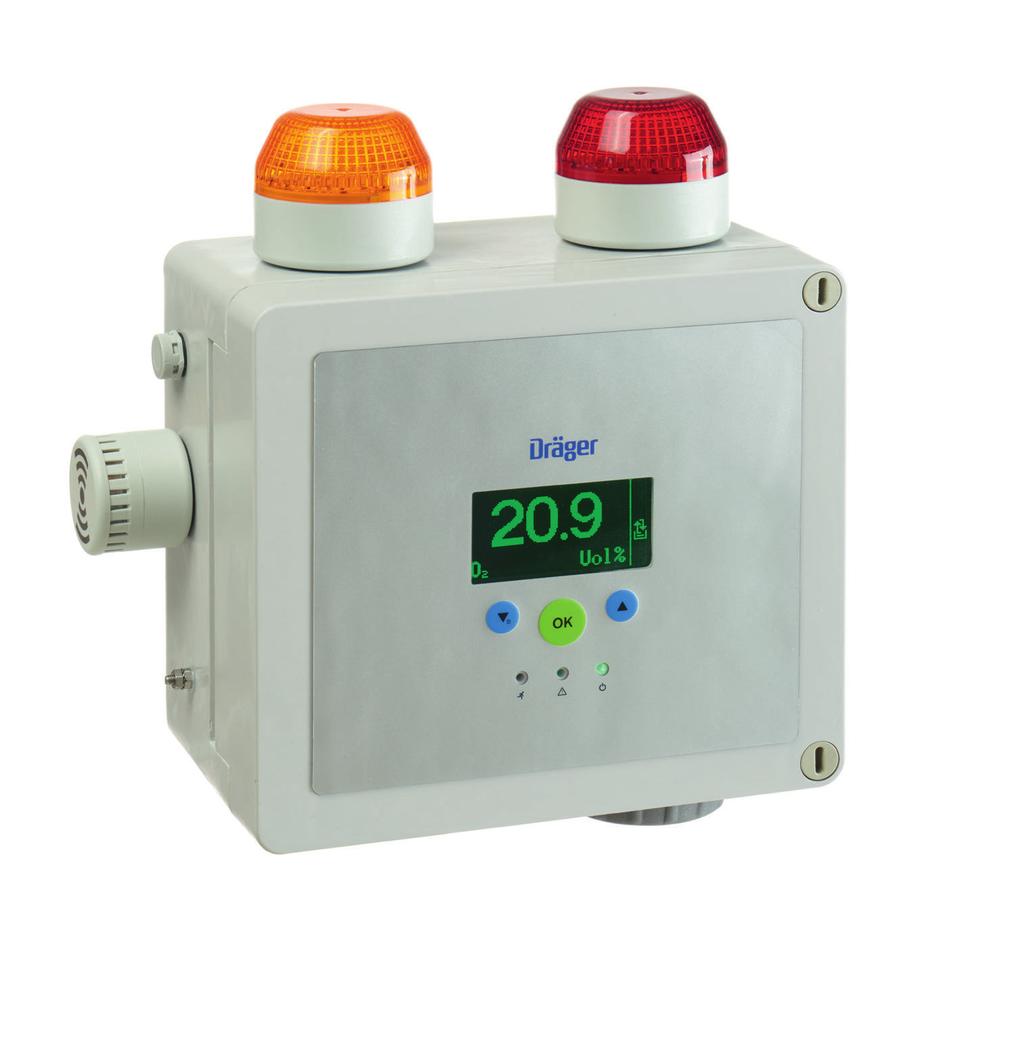

1 Dräger PointGard 2100 Detection of toxic gases and oxygen Dräger PointGard 2100 je samostatný systém pro detekci plynů určený k trvalému monitorování prostoru na výskyt toxických plynů v ovzduší Mechanicky odolné a vodotěsné pouzdro přístroje PointGard 2100 se dodává společně s houkačkou a blikači, zabudovaným napájecím zdrojem a spolehlivým snímačem DrägerSensor Blikače LED Houkačka D Podsvícený graický displej Vodotěsné pouzdro Stavové LED

2 02 Dräger PointGard 2100 Výhody Připraven k okamžitému použití PointGard 2000 je samostatný výstražný systém pro detekci plynů, který se vyznačuje snadnou instalací a uverovozu Pouze jej upevníte na stěnu a připojíte jej ke zdroji střídavého či stejnosměrného napětí nebo k němu připojíte síťový kabel (volitelný doplněk) Blikače i houkačka jsou zabudovány v zařízení Proto nemusíte vybírat ani dokupovat samostatné výstupní signalizační prvky Výrobcem kalibrovaný senzor je připraven k použití Detekujte více než 100 toxických plynů senzory Dräger Elektrochemické senzory Dräger měří kontiunálně i v těch nejnáročnějších podmínkách Většina senzorů Dräger podporuje široký rozsah teplot: -40 C až +65 C Zabudovaná paměť obsahuje veškeré informace související s kalibrací a konfigurací Senzor je kalibrován výrobcem a je tak připraven k bezprostřednímu použití Inteligentní funkce autotestu senzoru umožňuje předvídavou údržbu Flexibilní komunikace PointGard lze používat v kombinaci s přídavnými externími signalizačními zařízeními prostřednictvím tří vestavěných relé Dále je vybaven výstupem signálu 4 20 ma, který umožňuje integraci do většího systému pro detekci plynů Mechanicky odolné a kompaktní pouzdro Polyesterové pouzdro zařízení PointGard je zesíleno skelnými vlákny a je vodotěsné a prachotěsné Stupeň krytí: IP66 Kompaktní rozměry umožňují snadné použití pro většinu účelů Vestavěné kabelové průchodky usnadňují instalaci Pokročilý displej s diagnostickými funkcemi Velký podsvícený grafický displej čitelně zobrazuje informace o stavu ve srozumitelném formátu V rámci běžného provozu se zobrazuje naměřená koncentrace plynu, vybraný typ plynu a měřicí jednotka Barevné kontrolky LED (zelená, žlutá a červená) poskytují další informace o alarmech a stavu Pokročilá diagnostika protokoluje události a zjištěné hodnoty plynu Tyto informace lze zobrazit na displeji přímo a v podobě grafu Monitorujte na vzdálenost až 30 metrů Adaptér pro externí senzor umožňuje umístění senzoru na vzdálených místech s kabelem o délce až 30 metrů

3 Dräger PointGard Příslušenství Adaptér pro vzdálený elektrochemický senzor toxických plynů Adaptér pro elektrochemický senzor je kompatibilní s přístrojem PointGard 2100 Objednávat jej lze s kabely o délkách 5, 15 nebo 30 metrů s konektorem a jeho součástí je nástěnný držák Adaptér pro externí senzor není určen k použití v prostředí s nebezpečím výbuchu D Související produkty Dräger PointGard 2200 Dräger PointGard 2200 je samostatný systém pro detekci plynů určený k trvalému monitorování prostoru na výskyt hořlavých plynů a par v ovzduší Mechanicky odolné a vodotěsné pouzdro přístroje PointGard 2200 se dodává společně s houkačkou a blikači, zabudovaným napájecím zdrojem a spolehlivým snímačem DrägerSensor D

4 04 Dräger PointGard 2100 Technické údaje Dräger PointGard 2100 EC Typ Toxické plyny a kyslík v ovzduší Stabilní plynový detektor s alarmovými prvky pro obecné použití Rozsahy měření Elektrochemický snenzor Nastavitelné podle typu senzoru Displej a ovládací prvky Elektrické parametry Provozní podmínky (viz datový list snímače) Pouzdro Displej LCD Kontrolky Obsluha Bezpečnost Funkce Výstup analogového signálu Napájecí zdroj, verze AC Napájecí zdroj, verze DC Elektrotechnické certifikáty Specifikace relé Signalizační zařízení Běžný provoz Údržba Porucha Provozní napětí Jmenovitý výkon Pracovní proud (max) Zapínací proud Provozní napětí Jmenovitý výkon Pracovní proud (max) Značka CE, IEC/EN Podsvícený grafický displej LCD s úhlopříčkou 75 mm/3" Volitelné červené nebo zelené osvětlení, alfanumerický 3 stavové kontrolky LED (zelená/žlutá/červená) Prostřednictvím tří tlačítek na čelní straně Samostatná hesla pro vstup do menu údržby a konfigurace Protokolování událostí a dat s kapacitou až 35 tisíc záznamů Textové výstražné a chybové zprávy Režim funkčního textu bez hesla Režim automatické kalibrace pro nulu i citlivost 4 20 ma Konstantní 3,4 ma nebo 4 ma ±1 ma s modulací 1 Hz (nastavitelné) < 1,2 ma V střídavé, Hz 6 W 0,5 A Max 40 A při napětí 230 V (stř), 50 Hz 8 30 V stejnosměrné 6 W 2,5 A Vyhovuje požadavkům normy UL Zařízení třídy B, použití v obytných domech dle ICES-3(B)/NMB-3(B) 2 alarmová relé a 1 relé pro poruchy Kontakt SPDT V (stř), 5 30 V (stejn), odporová vazba Kvitování alarmů tlačítkem na čelním panelu Žlutý a červený blikač LED signalizující A1 a A2 různým blikáním Zelená stavová kontrolka LED a červené blikání signalizující poruchu/výstrahu a A1/A2 Bzučák s nastavitelnou hlasitostí db s trvalým a pulzujícím signálem Teplota (uskladnění) -20 až +65 C Teplota (provoz) -20 až +50 C Vlhkost Tlak Materiál Montáž Typ ochrany pouzdra 0 až 95 % rel vlhkosti, bez kondenzace 700 až hpa Polyester zesílený skelnými vlákny (GFRP) Nástěnný držák s vnitřními šrouby nebo nástěnné držáky SS NEMA 4X, IP66 (podána přihláška);
