1 Nabídka realizace tepelného čerpadla od profíků na klíč Tepelné čerpadlo Panasonic Aquarea A++

2 Nabídka pro : Zákazník z okresu Liberec Datum vypracování: 5. března 2017 Datum platnosti: 31.ledna 2017 Vypracoval: Daniel Leško Tel.: d.lesko@solarinvest.cz Představení společnosti: Společnost Solarinvest-Green Energy s.r.o. působí na téměř deset let, jsme profesionálové v řešení energetické soběstačnosti budov, rodinných domů i podnikatelských objektů. Navrhujeme a dodáváme opravdu funkční a sofistikované energetické systémy, ostrovní a hybridní fotovoltaické elektrárny na klíč. Dále se zabýváme návrhy a dodávkou systémů vytápění tepelnými čerpadly vzduch voda, klimatizační technikou jak pro rodinné domy, tak i průmyslovými VRV systémy. V neposlední řadě navrhujeme a instalujeme systémy rekuperace vzduchu pro nízkoenergetické budovy a veřejné instituce. Daniel Leško manažer střediska Tepelná čerpadla a klimatizace Dále nabízíme: Technické poradenství v oboru energetické soběstačnosti Zpracování projektové dokumentace Zajištění energetických posudků Podpora při zajištění dotací Zelená úsporám a Kotlíkových dotací Servis a údržba FVE, klimatizační techniky a revize systémů Velkoobchodní zastoupení divize AirCon Panasonic, tepelná čerpadla a klimatizace, distribuce špičkových střídačů Fronius a Evropských fotovoltaických panelů.

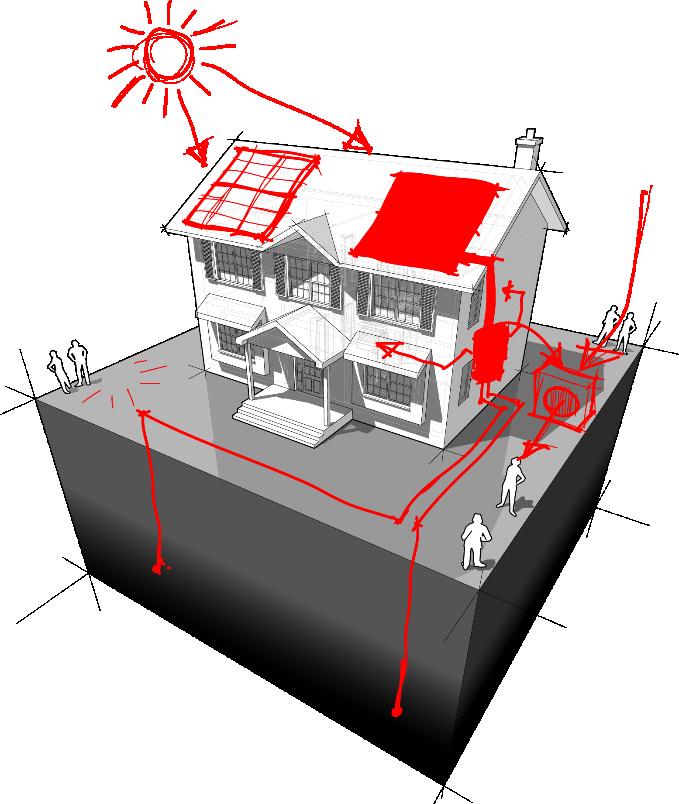

3 Tepelná čerpadla Vzduch-Voda (jak to pracuje)? Princip práce je stejný jako u běžné ledničky, mrazáku nebo klimatizace. Tepelné čerpadlo má uzavřený oběh speciální látky chladiva, která se za nízkých teplot vypaří a absorbuje do sebe energii. Páry chladiva jsou stlačeny kompresorem, a tím se ohřejí. Za vyšší teploty chladivo v plynném stavu předá teplo do otopné vody, změní se na kapalinu a celý cyklus se znovu opakuje. Stejně jako mraznička může odebírat teplo z potravin i při teplotě -20 C, může tepelné čerpadlo pracovat a odebírat teplo ze vzduchu i při tak extrémně nízkých teplotách. Topný faktor tepelného čerpadla (COP) vyjadřuje efektivitu jeho práce. Udává, kolikrát více energie tepelné čerpadlo dodá, než spotřebuje. Topný faktor klesá s klesající teplotou, při které energii získává. Tepelné čerpadlo využívá energii, která zůstává ze slunečního záření ve vzduchu, zemi a vodě. U tepelného čerpadla vzduch/voda prochází vzduch tepelným čerpadlem a přímo ohřívá chladivo ve výměníku (výparníku). Při použití správně dimenzovaných fotovoltaických panelů je pravděpodobné, že budou významně snížené náklady na elektřinu a tím se dostává provoz tepelného čerpadla a tím tedy i náklady na energie do velice příjemných a přijatelných hodnot. Dimenzování tepelných čerpadel a dalších součástí je velice důležité jak pro rozpočet, tak i pro následné efektivní fungování. Na rozdíl od klasických zdrojů (elektrokotel, plynový kotel apod.) kdy se volí odpovídající výkon k tepelné ztrátě objektu, u tepelných čerpadel se výkon dimenzuje na 75-80% tepelné ztráty. Vzhledem k velmi malému počtu opravdu chladných dní dokážeme tepelným čerpadlem u takového plánování pokrýt přibližně 95% celoroční potřeby tepla. Zbylé potřeby řešíme tzv. bivalentním zdrojem (topná patrona v akumulační nádobě, elektrokotel původní plynový kotel, či jiný vhodný zdroj tepla) U plánovaných opatření a energetických úspor domů (zateplování, výměna oken, atd.) se tepelné čerpadlo plánuje na konečný stav po provedeném opatření.

4 Zadání a požadavek klienta: Přepokládaná tepelná ztráta: Druh objektu: Vytápěná plocha: Otopná soustava: Adresa instalace: Ohřev teplé vody užitkové: odhad 11kW rodinný dům 128m2 radiátory nízkoteplotní XXX tepelné čerpadlo Námi navrhované řešení: Jako vhodný zdroj pro vytápění objektu doporučujeme špičkové tepelné čerpadlo Panasonic Aquarea SDC Tepelné čerpadlo Aquarea SDC získává energii ze vzduchu a předává ji do teplé užitkové vody a otopné vody pro vytápění. Pracuje až do -20 C venkovní teploty s garantovanou teplotou výstupní vody do -15 C venkovní teploty! Zajišťuje výstupní teplotu otopné vody až 55 C. Jedná se o jednofázové tepelné čerpadlo s invertorem, které je vybaveno nejnovější technologií Panasonic. Aquarea SDC má zcela nový SCROLL kompresor s regulací otáček a dlouhou životností, který se přizpůsobí veškerým potřebám domu. Čerpadlo teplo odebírá okolnímu venkovnímu vzduchu, proto nepotřebuje žádné zemní plošné kolektory nebo vrty. Instalace je proto jednoduchá a rychlá, není třeba vodoprávní souhlas orgánů státní správy ani stavební ohlašovací povinnost. Integrovaný řídicí systém upravuje výkon změnou otáček kompresoru a ventilátorů, je tedy vyráběno právě tolik energie, kolik je právě potřeba. Kompresor pracuje v delších časových úsecích a většinu doby na nižší otáčky. Eliminací počtu startů se prodlužuje jeho životnost. Tepelné čerpadlo je řízeno ekvitermně (v závislosti na venkovní teplotě) podle potřeby energie pro dům popřípadě pro teplou vodu. Stále monitoruje venkovní teplotu a dle ekvitermní topné křivky nastavené v regulaci mění teplotu topné vody tak, aby provoz byl co nejúspornější, ale komfort uživatelů zůstával zachován.

5 Výběr tepelného čerpadla, základní data: Jako nejvhodnější čerpadlo jsme zvolili na základě dostupných informací Aquarea SDC (WH- SDC12H6E5/ UD12HE5) jmenovitým topným výkonem 12kW. Tento výkon je díky invertorové technologii dostačující, a pro pokrytí výkonových a teplotních špiček je přímo ve vnitřní jednotce instalována topná el. Patrona s výkonem 3kW. Tedy čerpadlo disponuje celkovým maximálním výkonem 15kW. Jako akumulační nádrž pro TUV navrhujeme použít Panasonic WH-TD30E3E5 s objemem 300l, která se i vejde do omezeného prostoru (VxŠ 1600x580 mm). Akumulační nádrž je navíc osazena topnou patronou s výkonem 3kW jako doplňkovým zdrojem pro rychlé ohřátí TUV pokud tepelné čerpadlo bude vytíženo. Dále doporučujeme do topného okruhu instalovat expanzní nádobu s objemem 35l pro lepší vyrovnávání tlaků v otopné soustavě. Technická data Topný faktor COP= 3,7 Energetická třída A++ Rozsah pracovních teplot -20 C až + 35 C Možnost chlazení, max. výstupní teplota vody +7 C Funkce odmrazování Výstupní teplota vody 55 C (při 15 C je to stále 55 C) Extrémně nízká hlučnost Integrovaný inteligentní řídicí systém zajišťuje optimální řízení tepelného čerpadla Čerpadlo má maximální pracovní proud 19,5A Náplň chladiva R410A 2,75kg V základní výbavě čerpadlo Panasonic nabízí: ovládání jedné topné zóny a ohřev TUV možnost vyjmutí dotykového ovladače z hydroboxu a jeho umístění kdekoli v interiéru. Je vybaven teplotním čidlem a může sloužit jako komfortní pokojový termostat možnost připojení dalšího samostatného prostorového teplotního čidla (PAW-A2W-TSRT) pro zónu 1 možnost připojení externího pokojového termostatu monitor spotřeby a COP. Na displeji ovladače zobrazeno v grafech

6 velmi přesný měřič průtoku topné vody (VORTEX flow senzor). Hlídá optimální průtok, upravuje výkon sedmi rychlostního oběhového čerpadla a umožňuje aktuální monitoring COP možnost připojení externího venkovního teplotního čidla (PAW-A2W-TSOD) pro lepší řízení závislosti teploty topné vody na venkovní teplotě (ekvitermní regulace) možnost řízení přídavného oběhového čerpadla v topném okruhu možnost připojení k Aquarea Smart Cloud po dokoupení příslušenství CZ-TAW1. Vzdálené ovládání přes internet nebo aplikací v mobilním telefonu nebo tabletu Zjednodušené schéma zapojení Venkovní čerpadlo propojeno přes Hydrobox s topným okruhem a akumulační nádržní TUV. V Hydroboxu a akumulační nádrži jsou doplňkové topné patrony 3kW každá, řízeny vnitřním termostatem. Na topný okruh je připojen i výměník z krbu. Vnější a vnitřní jednotky by neměly být od sebe vzdáleny více jak 25m, s maximálním možným převýšením 20m. Předpokládáme využití současného oběhového čerpadla. Regulace a komunikace: Inteligentní regulace pro maximální využití obnovitelných zdrojů energie Řízení více otopných zón, možnost ohřevu TUV Jednoduché ovládání teploty knoflíkem v místnosti Snadné nastavování regulátoru ve webovém prohlížeči (extra příslušenství) Ovládání a informace o vašem otopném systému odkudkoli přes internet (extra příslušenství) Přístup do menu regulátoru z počítače, tabletu i telefonu Možnost vzdáleného servisního zásahu bez osobní návštěvy servisního technika

7 Vnitřní regulační a ovládací panel (v českém jazyce) Akumulační nádrž WH-TD30E3E5 Akumulační nádrž pro přípravu topné vody v zásobníku. Nádrž o objemu 300l je vhodná k akumulaci a následné distribuci tepelné energie z tepelných čerpadel. V nádrži je nainstalovaná jedno elektrické topné těleso s výkonem 3kW.

8 Záruky a další garance: Na tepelná čerpadla Panasonic poskytujeme spotřebiteli záruku 2 roky a po jejím skončení poskytujeme další 3 roky na náhradní díly zdarma, pokud bude tepelné čerpadlo jednou ročně kontrolováno a servisováno naším autorizovaným technikem. První servisní prohlídka se uskuteční nejpozději 12 měsíců od uvedení do provozu. Náklady na prohlídku hradí majitel tepelného čerpadla. Záruka na akumulační nádrž Panasonic je 10 let Prodloužená záruka na tepelné čerpadlo 1. Prodloužená záruka 5 let na kompresor Panasonic Další záruky: Na montážní práce je poskytována záruka 24 měsíců Na sváry a těsnost primárního a chladícího okruhu záruka 36 měsíců Na ostatní materiál je poskytována záruka podle zákona a záruk dodavatelů a výrobců jednotlivých komponentů (minimálně však 24 měsíců) Předběžný rozpočet: Předběžná nabídka na realizaci tepelného čerpadla od profesionálů na klíč!... SDC12H6E5/ UD12HE5 Kotlíková dotace /NZU Celková investice po započtení dotace ,-Kč ,-Kč Pro náročnější zákazníky je možné navíc objednat adaptér pro připojení do domácí WIFI sítě, který umožní vzdálené ovládání chytrým telefonem (ipadem, iphonem, Androidem), nebo počítačem

9 připojeným k internetu. Je třeba zdarma aktivovat službu IntesisHome a díky ní můžete své tepelné čerpadlo ovládat z kteréhokoliv místa na světě! Cena wifi modulu CZ-TAW1 IntensisHome je 6000,-Kč s DPH Termín instalace, průběh instalace a další informace: Termín možné montáže (realizace) je stanoven po vzájemné dohodě. Většinou může být vše připravené do jednoho měsíce po podpisu smlouvy. V této době dojde k projektové přípravě, zajistíme potřebné technologie, vyřídíme změny sazeb pro levnější elektřinu (nízký tarif 20h. denně), případně vyřídíme, nebo pomůžeme vyřídit i administrativní kroky pro získání dotací. Vlastní instalace u Vás bude dle náročnosti trvat přibližně 3-4dny. Dle stavební připravenosti a místních podmínek. Každá instalace je však individuální a nedá se předem přesně odhadnout časová náročnost. Po podpisu smlouvy bude provedena inspekce stavební připravenosti naším technikem. Po zakončení instalace Vám předáme předávací protokoly, protokoly o tlakových zkouškách, záruční listy a další dokumenty. Úplnou tečku za naší prací provede servisní technik, který provede nezávislou inspekci montáže, celý systém znovu prověří, napojí na dálkovou správu (volitelné příslušenství) a servisní dohled. Projde s Vámi opět obsluhu tepelného čerpadla a odpoví na Vaše případné dotazy. Pro nás to instalací nekončí! Našim zákazníkům nabízíme následný pravidelný záruční i pozáruční servis. Prevencí předcházíme nepříjemným situacím uprostřed topné sezony a prodlužujeme tak i dobu bezproblémové funkčnosti čerpadla.
