ŠTANDARDNÉ VYBAVENIE RODINNÝCH DOMOV V PROJEKTE SENEC GARDENS TYP DOMU: NRD, NRD ALT.2

Transkript

1 ŠTANDARDNÉ VYBAVENIE RODINNÝCH DOMOV V PROJEKTE SENEC GARDENS TYP DOMU: NRD, NRD ALT.2 MATERIÁLOVÝ POPIS STAVBY: Základy kombinácia základových monolitických betónových pásov vystužených armovacou výstužou a základovej monolitickej železobetónovej dosky, betón B15-C16/20 XC2 izolácie proti tlakovej vode a zemnej vlhkosti Nosné zvislé konštrukcie nosné steny obvodového plášťa murované z tehlového systému hr.300mm nosné steny vnútorné murované z tehlového systému hr.250mm Deliace zvislé konštrukcie priečky - tehlový systém hr. 115mm, 140mm Vodorovné nosné konštrukcie nosné steny ukončené železobetónovými monolitickými vencami Strešná konštrukcia plochá strecha s min. sklonom 1 Nosná konštrukcia strechy je navrhnutá ako drevená trámová, podopretá obvodovými nosnými múrmi a oceľovým nosníkom Nosným prvkom prístrešku sú oceľové nosníky prierezu UPE. Strešnú konštrukciu prístrešku tvoria drevené trámy Vnútorné vodorovné nenosné konštrukcie podhľad Konštrukcia podhľadu - stavebné sádro-kartónové dosky Fasády Exteriérová tenko vrstvová omietka farba biela a šedá Lokálne - drevený obklad 1 / 4

2 Strechy Zastrešenie objektu je riešené plochou strechou Nosnú konštrukciu strechy tvoria drevené nosné trámy prierezu 100/200mm Strešná krytina je PVC hydroizolačná fólia na strechy Terasy betónová dlažba Izolácie Hydroizolácie spodná stavba - vodorovná a zvislá izolácia proti tlakovej vode, zemnej vlhkosti a radónu strechy, terasy - fóliové izolácie Tepelné izolácie obvodové konštrukcie: fasádny expandovaný polystyrén EPS hr. 100 mm Výplne otvorov vonkajšie okenné konštrukcie plastové 5-komorové pevné, otváravé, sklopné, Uf = 1,1 W/(m2K) vonkajší parapet poplastovaný plech hrúbky 2mm dvere na terasu balkónové otváravo-sklopné, plastové, 5-komorové, Uf = 1,1 W/(m2K), celoobvodové kovanie bez vonkajšej kľučky ŠTANDARDNÉ VYBAVENIE DOMU: Povrchy povrchová úprava stien a stropov vápenocementová omietka maľovka oteru vzdorná farba biela kúpeľňa a WC keramický materiál Podlahy chodba a obytné miestnosti: podlaha laminátová s podložkou komora, technická miestnosť, kúpeľňa a WC - keramická dlažba (dekor rovnaký ako kúpeľňa) dekor pozri samostatná príloha 2 / 4

3 Zariaďovacie predmety kúpelňa pozri samostatná príloha Technická miestnosť rozvod teplej a studenej vody pre drezukončený ventilmi ventil na studenú vodu pre pračku odpad pre drez a odpad pre pračku Interiérové dvere polodrážkové prevedenie rámová konštrukcia smrekový masív hrúbka 40 mm, dehydrovaná voštinová výplň laminátový povrch zámok dózický, medziizbový, nerezové kovanie rozetové dekory: pozri samostatná príloha TECHNOLOGICKÉ INŠTALÁCIE Vykurovanie, príprava TÚV zdroj tepla nástenný plynový kondenzačný kotol Viessmann Vitodens 111W s cirkulačným čerpadlom a zásobníkom TÚV s objemom 46l vykurovací systém - ústredné vykurovanie podlahové s dvojtrubkovými rozvodmi k rozdeľovaču a jednotlivých vetiev podlahového vykurovania Elektroinštalácia meranie v skrinke na kraji pozemku napäťová sústava : 3N+PE 50Hz 230/400V/TN-S ochrana pred úrazom elektrickým prúdom - zábranami, krytmi a samočinným odpojením od zdroja v sieti TN všetky elektrické zariadenia sú napájané z rozvádzača R - modulový plastový rozvádzač v prevedení pod omietkou. všetky vedenia v priestoroch sú zrealizované celoplastovými káblami CYKY pod omietkou. osvetlenie - podľa požiadaviek stavebnej časti a funkčného zaradenia miestnosti sú navrhnuté umiestnenia svetelných vývodov pre napojenie svietidiel v jednotlivých miestnostiach a vonkajších plochách. Jednotlivé svietidlá budú ovládané miestne vypínačmi umiestnenými pri dverách pri vstupe do miestnosti. Svetelné vývody sú v interiéry ukončené objímkou so žiarovkou, v exteriéry ukončené wago-svorkou. zásuvky - podľa požiadaviek stavebnej časti a funkčného zaradenia miestnosti sú v miestnostiach umiestnené zásuvky na 230V. káblové rozvody na TV, pevnú linku a internet (do domu vedené optickými káblami, vnútorné rozvody prevedené metalickými káblami) 3 / 4

4 Domové rozvody ZDT Vodovod samostatná vodovodná prípojka s vodomernou šachtou. Rozvod vody je možné uzavrieť hl. uzáverom. Rozvod teplej vody je uzatvárateľný za zásobníkom. Pred jednotlivými zariadeniami sú podľa možnosti navrhnuté rohové uzatváracie ventily. Pred zásobníkom na ohrev TÚV je navrhnutá zabezpečovacia armatúra s uzatváracím, spätným a poistným ventilom proti spätnému nasatiu vody zo zásobníka do siete. Na prívode pre pračku a umývačku riadu je osadený práčkový ventil so spätným a privzdušňovacím ventilom. Kanalizácia splašková kanalizácia je riešená systémom zvislých odpadov a hlavného zvodu do samostatnej prípojky kanalizácie s revíznou šachtou. Kanalizačné stúpačky sú odvetrávané nad strechu. Plynoinštalácia každý RD samostatnú prípojku s meraním. Potrubie vnútorného plynovodu bude montované z oceľových rúr. Nútené vetranie: miestnosti bez priameho vetrania budú zabezpečené núteným vetraním ventilátorom pre zasunutie do potrubia s časovým dobehom. Investor si vyhradzuje právo na zmenu štandardov v priebehu výstavby tak, aby spĺňali kvalitatívne parametre uvedeného štandardného prevedenia. 4 / 4

5 Rodinné domy Design manuál kúpeľňa a WC

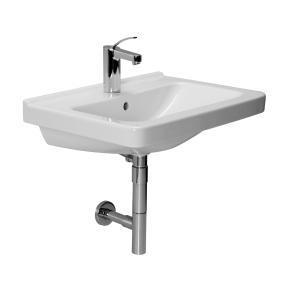

6 Umývadlo - Umývadlo klasické Jika s otvorom Cubito s otvorom pre batériu 55x45 cm (alt. 60x45cm) biela - Súprava na upevnenie umývadiel - 10x140 H12 mm NY - Concept izolačná doska pre umývadlo biela - Batéria umývadlová Kludi stojanková páková Zenta bez odpad.súpravy chróm - Sifón umývadlový, mosadzný Capri CA S101 -fľašový 5/4",32 mm" chróm - Ventil odpadová, umývadlový Zambezi ZA S219, Klick-Klack 5/4" chróm - Ventil rohový Schell Sanland bez matky s gum.tesnením, s nerez sitkom 3/8"x1/2" chróm

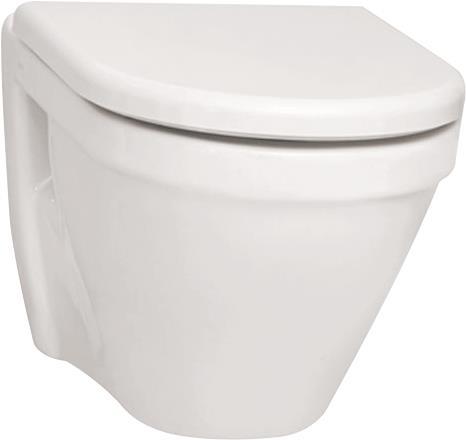

7 Závesne WC - WC závesné Vitra odpad vodorovný S50 celokapotované hlboké splachovanie biela - Sedátko WC Vitra duraplastové s kov. pántami S50 klasické biela - Izolačná doska pre závesné WC, IDC02 - Ovládacie tlačítko Geberit Delta , biele

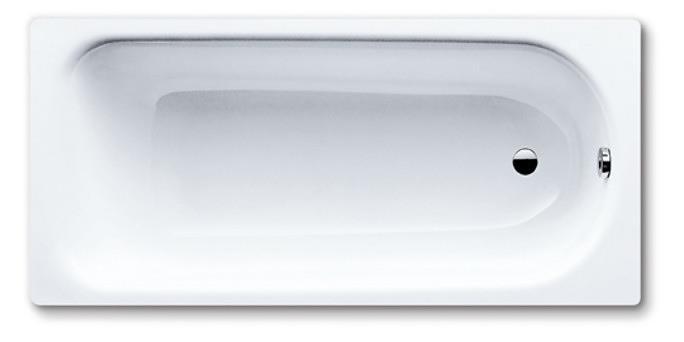

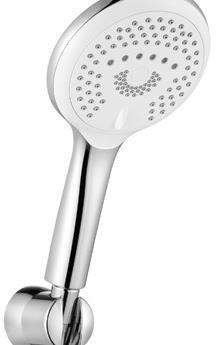

8 Smaltovaná vaňa - Vaňa smaltovaná Kaldewei klasická Saniform Plus x700x410 biela - Vaňové nohy univerzálne Sifón vaňový plastový Concept PT10051CRM automat komplet so zápachovou uzáverou chróm - Batéria vaňová Kludi nástenná páková Zenta mm chróm - Sprcha sprchový set Kludi Freshline 3S, chróm s hrúbkou steny plechu 3,5 mm

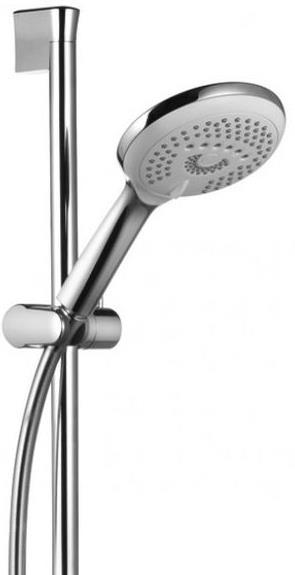

9 Sprchový kút - Zástena sprchový štvrťkruh sklo Huppe Concept 100, 90x90cm strieb. matná/číre AP, alt. - Vanička drvený mramor štvrťkruh / štvorec Concept 100 vrát. nož. 90x90cm biela - Sifón vaničkový plastový Concept PT100491CR, znížený s pripojovacím kolienkom na HT d=90 mm chróm - Batéria sprchová Kludi nástenná páková Zenta 150 mm chróm - Sprcha sprchový set Kludi Freshline 3S mm chróm

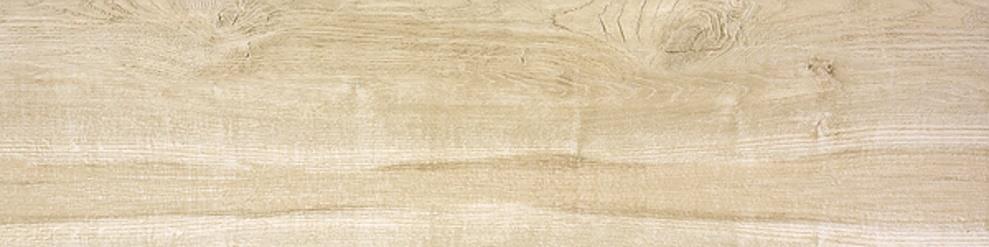

10 ŠTANDARD č.1: Formát obklad 20x50cm a dlažba 30x120cm MJWJ INTENSITY W

11 Vizualizácia kúpeľňa ver. 01 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

12 Vizualizácia kúpeľňa ver. 01 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

13 Vizualizácia kúpeľňa ver. 01 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

14 Vizualizácia WC ver. 01 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

15 Vizualizácia WC ver. 01 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

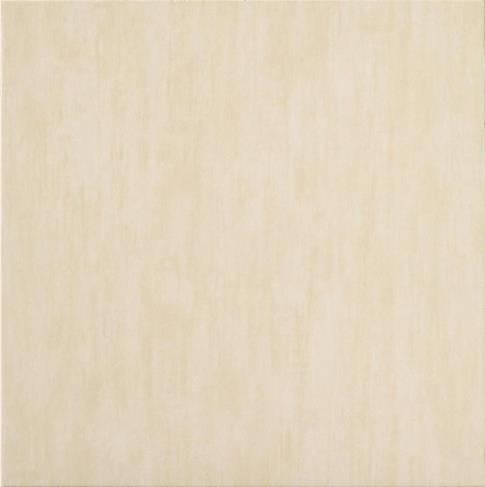

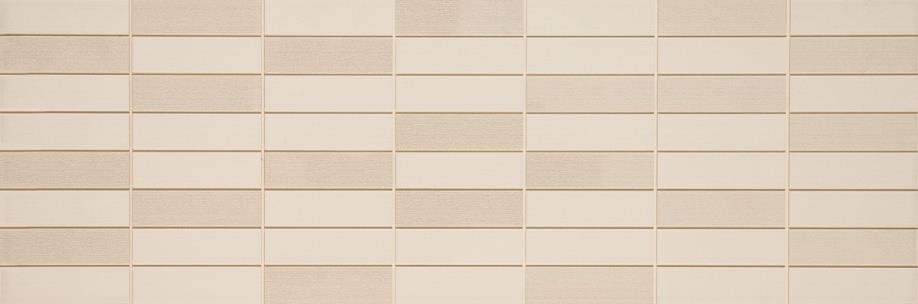

16 ŠTANDARD č.2: Formát obklad 22x66,2cm a dlažba 60x60cm MLE1 MLEW KOSHI 60A

17 Vizualizácia kúpeľňa ver. 02 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

18 Vizualizácia kúpeľňa ver. 02 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

19 Vizualizácia kúpeľňa ver. 02 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

20 Vizualizácia WC ver. 02 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

21 Vizualizácia WC ver. 02 Doplnky, zrkadlo, skrinka sú zobrazené, kvôli marketingovým účelom a dajú sa doobjednať v rámci nadštandardu.

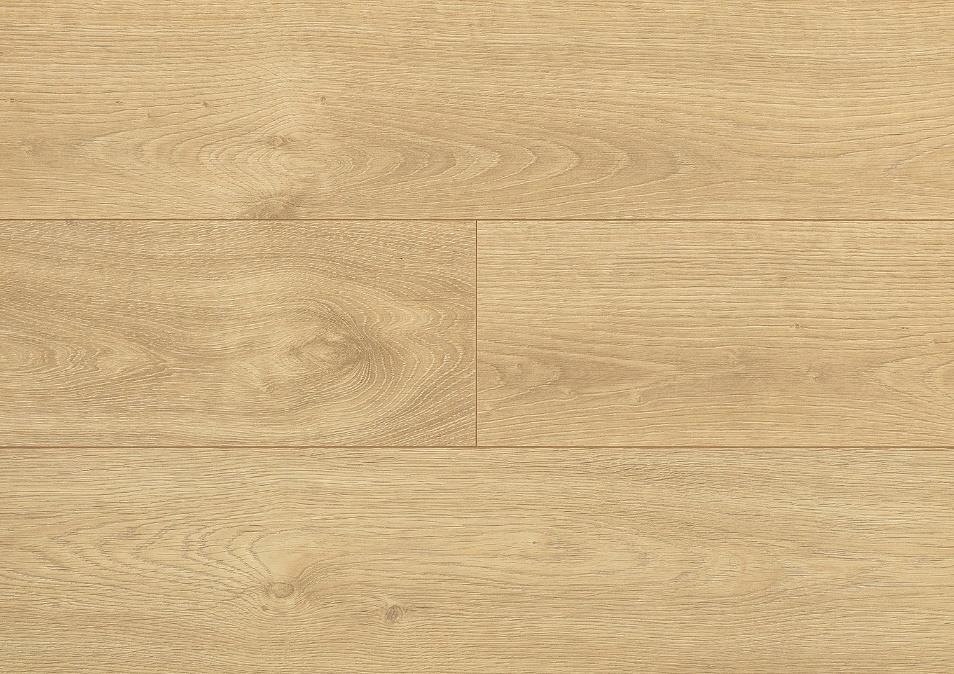

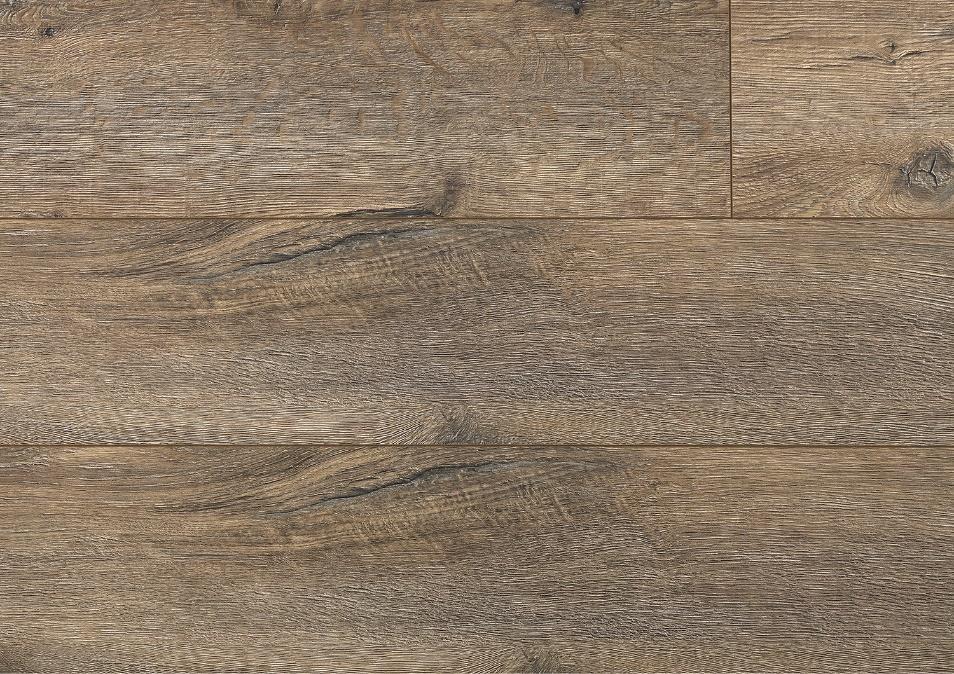

22 Štandard RD Kombinácia č. 1 Podlaha Dekor: D2044_Dub_Anízový Výrobca: swiss krono Kolekcia: Platinium Helio Úžitková trieda: 32, AC4 Dvere Verte Model B0 Povrch: FÓLIA SYNCHRO 3D Farba: Wenge White

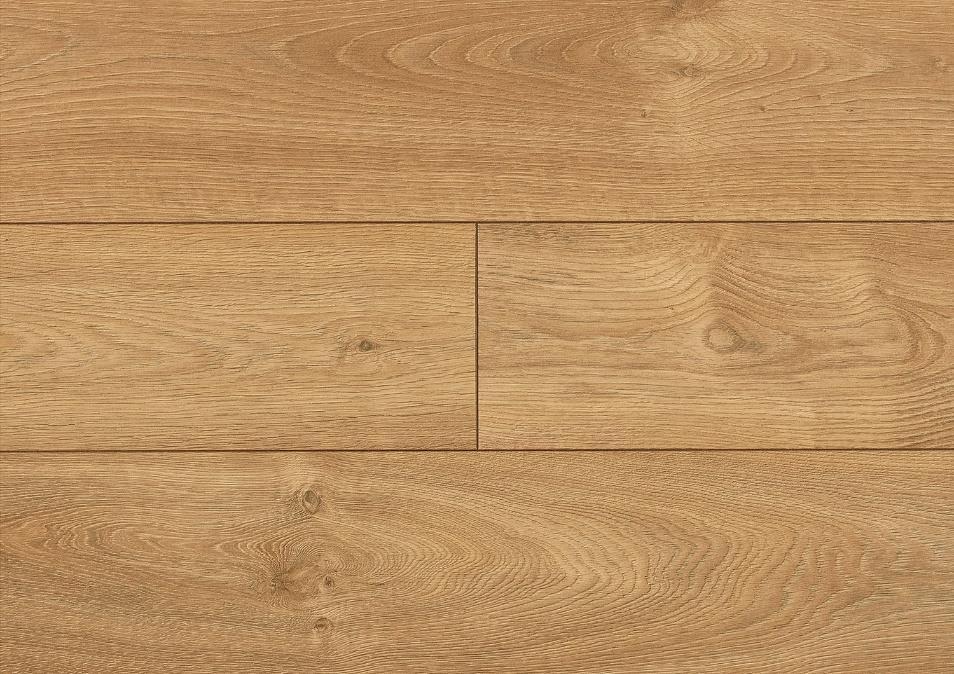

23 Štandard RD Kombinácia č. 2 Podlaha Dekor: D3033_Dub_Livorno Výrobca: swiss krono Kolekcia: Platinium Luna Úžitková trieda: 32, AC4 Dvere Verte Model B0 Povrch: FÓLIA SYNCHRO 3D Farba: Wenge White

24 Štandard RD Kombinácia č. 3 Podlaha Dekor: D3796_Dub_Bilbao Výrobca: swiss krono Kolekcia: Platinium Exclusive Úžitková trieda: 32, AC4 Dvere Verte Model B0 Povrch: FÓLIA SYNCHRO 3D Farba: Wenge White
