1 Zdviţno-posuvné dvere 85mm Inovatívnym systémovým myslením k zvýšeniu efektivity

2 Stanovenie cieľov Menej komplexný, viac otvorený systém Zjednodušenie výroby Väčšia voľba pri hrúbke zasklenia Zvýšenie tepelno-izolačnej schopnosti Zvýšenie efektivity pre spracovateľa i aluplast Strana 2 Marketing

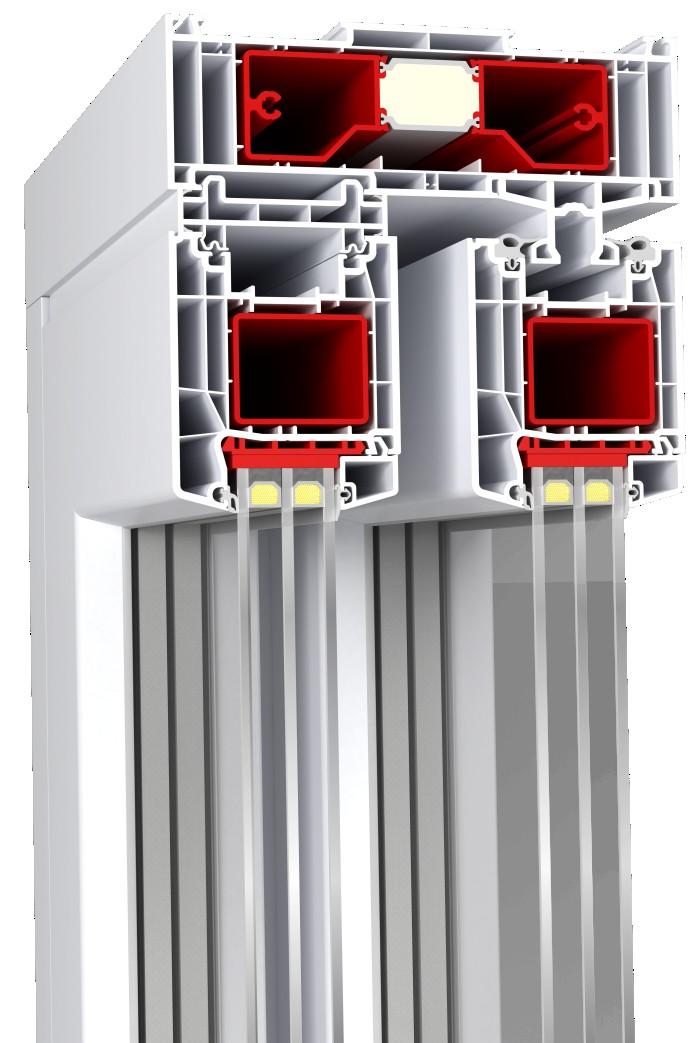

3 Tepelno-izolačná schopnosť Zdviţno-posuvné dvere 85 mm Cieľ: modulárny systém s vyššou efektívnosťou Jeden systém zdviţno-posuvných dverí Tri rôzne produkty ( pre odlišné oblasti pouţitia) Modul 1 Modul 2 Modul 3 Basic Standard Premium Strana 3 Marketing

Prehľad predností a výhod systému Jednotný systém pre vyhotovenie basic, standard, premium znamená > Ţiadne prestoje z hľadiska náradia > Teda ţiadne vynútené technologické prestávky Zlepšená

4 Prehľad predností a výhod systému Jednotný systém pre vyhotovenie basic, standard, premium znamená > Ţiadne prestoje z hľadiska náradia > Teda ţiadne vynútené technologické prestávky Zlepšená tepelno-izolačná schopnosť o 33 % voči referenčnej vzorke Ideálne pre hrúbky zasklení a výplní aţ do 51mm > Rozšírenie moţností zasklenia z hľadiska výslednej hodnoty Uw Integrované tesnenie > Namiesto manuálneho silikónovania > Zvýšenie spoľahlivosti procesu výroby, resp. konečnej kvality Skompletizovanie rodiny výrobkov stavebnej hĺbky 85 mm > Ideal 7000, 85mm dorazové tesnenie > Ideal 8000, 85mm stredové tesnenie > Systém vchodových dverí, 85mm Strana 4 Marketing

5 Novinky vo vzhľade a dizajne Moderný Classic-Line Design Veľký výber dekorov Doplnenie systémom aluskin je tieţ moţné > Optimalizácia : bez dodatočného klipsovania Strana 5 Marketing

6 Porovnanie Basic, Standard, Premium Basic Standard Premium Prah Alu Alu Kompozit Vodiaca lišta Alu Alu Kompozit Výstuţ 2 oceľové rúrové výstuţe Tepelne prerušený hliník Tepelne prerušený hliník Vhodnosť pre pasívne domy Uf-hodnota plastovej časti - - áno 1,5 1,3 1,2 aţ 1,0 Strana 6 Marketing

7 Optimalizovaná tepelná izolácia- prehľad U f -hodnoty Zodpovedá to zlepšeniu tepelnej izolácie o 33%! Strana 7 Marketing

8 TECHNIKA V DETAILE Strana 8 Marketing

9 1 Technické detaily / Výhody Krycí profil štíhlejší ţiadne kolidovanie pri otváracej mušli Krycie profily z Ideal 4000 pri spájaní so štandardným oknom je moţné pouţiť Rozširovacie profily stavebnej hĺbky 70mm adaptabilné Skrutkovacie kanály v PVC Zárubni Strana 9 Marketing

10 2 Technické detaily / Výhody Krídlo je moţné pouţiť i ako 100mm rám Integrované tesnenia Dodatočné vsunutie izolačnej hmoty je tieţ moţné Krycí profil je pouţiteľný aj na zakrytie krídla pri stredovom uzávere Krycí profil slúţi aj na zakrytie skrutkovania (Montage); dodatočne tieţ nie je potrebné pouţívať výplňové tesnenie do dráţok Strana 10 Marketing

11 3 Technické detaily / Výhody Rovnaký krycí profil ako pri zárubni Obrátiteľné krídlo môţe byť zasklievané aj z exteriérovej strany Rovnaké profily stredového uzáveru ako pri zdviţnoposuvných dverách 70mm Podľa potrebnej statiky / tepelnej izolácie môţe byť zvolená výstuţ väčšieho, ale i menšieho prierezu Strana 11 Marketing

12 4 Technické detaily / Výhody Výstuţ je pouţiteľná aj pre systém stavebnej hĺbky 70mm Skrutkovacie kanály aj v PVC Výstuţ krídla môţe byť osadená aj do zárubne (oddelene po stranách!!) Integrované tesnenie Skosená kontúra dráţky štetinkového tesnenia, aby toto tesnenie bolo menej nápadné Tvar vodiacej lišty ţiadne dodatočné vodiace prvky zo strany kovania, t.z. je moţné jednoducho kedykoľvek vysadiť krídlo Strana 12 Marketing

13 5 Technické detaily / Výhody Celoobvodové tesnenie Výstuţ zo systému HST 70mm je tieţ pouţiteľná; dodatočne sem môţe byť vsunutý tepelný izolant Odsadená tesniaca škára pre lepšie odvedenie vody Jednoduché riešenie pre hliníkové opláštenie bez pouţitia dodatočného klipsovania Integrované tesnenie Kompozitový prah pre lepšiu tepelnú izoláciu, alternatívne bude k dispozícii hliníkový prah s prerušeným tepelným mostom Strana 13 Marketing

14 Zdviţno posuvné dvere 85 mm DÔLEŢITÉ PRI HLINÍKOVOM OPLÁŠTENÍ Strana 14 Marketing

15 1 Technické detaily / Výhody Základné vyhotovenie: Nakliknuteľné priamo na profil, bez dodatočného skrutkovania alebo niplovania jednoduché a rýchle 1 spracovanie cenovo výhodnejšie Dráţka pre naklikávacie profily 1 zo strany obvodovej steny 4 Odsadená verzia dizajnu kontúry 2 ostala zachovaná Tepelnotechnicky optimalizovaný 3 detail stredového uzáveru zamedzuje vznik kondenzátu v tejto oblasti Krycí profil prekrýva celé čelo 4 krídla zo strany stredového uzáveru nie je potrebný ďalšie hliníkové opláštenie 2 3 Strana 15 Marketing

16 2 Technické detaily / Výhody 6 5 Opláštenie môţe byť nakliknuté po celom obvode vonkajšej steny krídla, ktoré je či uţ zrezané pod uhlom alebo na zraz 5 6 Podobne hliníkové opláštenie zárubne Strana 16 Marketing

17 3 Technické detaily / Výhody Zaklikávacia dráţka zo strany obvodovej steny 8 6 Hliníkové opláštenie zárubne je priebeţné po celom obvode, či uţ je profil zrezaný pod uhlom alebo na zraz 7 7 Opláštenie prebieha po celom obvode posuvného krídla; v oblasti stredového uzáveru je pouţité kratšie opláštenie (s moţnosťou zrezania na tupo alebo pod uhlom) 8 Krycí profil je celý z hliníka, kvôli lepšiemu utesneniu, stabilite a jednoduchosti montáţe Strana 17 Marketing

18 Technické zmeny vyhradené! Strana 18 Marketing

19 Vchodové dvere 85mm

Systém vchodových dverí 85 mm 1 Technické detaily / Výhody Veľká komora pre výstuţ pre vysokú stabilitu a moţnosť vypenenia (foam inside) Zasklenia a výplne do hrúbky aţ 50 mm Bezkonkurenčná

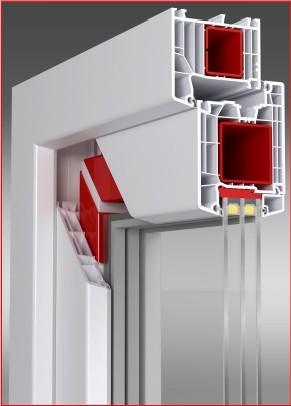

20 Systém vchodových dverí 85 mm 1 Technické detaily / Výhody Veľká komora pre výstuţ pre vysokú stabilitu a moţnosť vypenenia (foam inside) Zasklenia a výplne do hrúbky aţ 50 mm Bezkonkurenčná tepelnoizolačná schopnosť pri kombinácii rám-krídlo s Uf-hodnotou 1,2 W/m2K Štíhly vzhľad profilov s pohľadovou výškou krídla 116 mm (veľmi výhodné pre oblasť štulpu, kde sú 2 krídla Optimalizovaný koncept tesnenia pouţitím novovyvinutého dorazového tesnenia v ráme a stĺpiku Inovovaná dráţka kovania pre 16 a 24 mm široké vyhotovenie kovania zámku Strana 20 Marketing

Systém vchodových dverí 85 mm 2 Technické detaily / Výhody Nový systém vchodových dverí umoţňuje pouţitie robustnejších uzatváracích protikusov kovania V ráme i krídle je moţné pouţiť zasklievacie

21 Systém vchodových dverí 85 mm 2 Technické detaily / Výhody Nový systém vchodových dverí umoţňuje pouţitie robustnejších uzatváracích protikusov kovania V ráme i krídle je moţné pouţiť zasklievacie lišty rozličných dizajnov Postranné časti vchodových dverí je moţno vyhotoviť veľmi jednoducho Samostatná výstuţ pre elektronický otvárač dverí je tieţ k dispozícii (nevyţaduje frézovanie do ocele) Je moţné osadiť i hliníkové opláštenie alu skin Veľký výber dekorov Je moţné vyhotovenie tak dnu, ako aj von otvárateľné krídlo Strana 21 Marketing

22 Systém vchodových dverí 85 mm Absatz Haustür 85mm forcieren Strana 22 Marketing

23 Systém vchodových dverí 85 mm Absatz Haustür 85mm forcieren Strana 23 Marketing
