1 New Jú016 Nové produkty pre obrábacích technikov Hospodársky rast namiesto recesie Maximálne krútiace momenty a extrémne štíhle prevedenie ďalšia generácia hydroupínačov TOTL TOOLING=KVLIT x SERVIS 2 WNT Česká republika s.r.o. Sokolovská Velké Meziříčí Tel Fax wnt-sk@wnt.com

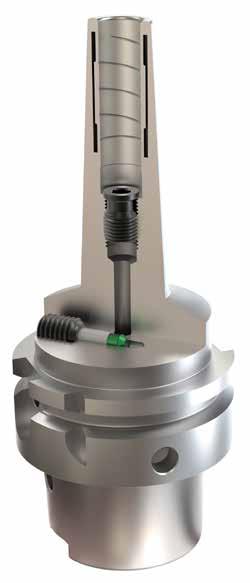

2 Vysokotlakový upínač, štíhle prevedenie 3 Spája enormnú procesnú spoľahlivosť a vysokú kvalitu povrchu Vďaka novej aditívnej metóde pre výrobu štíhleho 3 vysokotlakového upínača sú olejové kanáliky zapracované priamo v stopke. Na základe tejto technológie odpadá fixovanie tela upínača spájkovaním. Tým je zaručená nielen enormná procesná spoľahlivosť, ale aj použitie pre zvolené frézovacie operácie. Úvod Výrazné výhody voči zmršťovacím upínačom ponúka tento upínací systém najmä v oblasti kvality povrchu, flexibility a užívateľského komfortu. V ponuke aj s Ø 3, 4, 5 mm Olejové kanáliky Drážky pre odvádzanie nečistôt Dorazová skrutka Upínacia skrutka Prítlačný kolík Vďaka aditívnej výrobnej metóde sú olejové kanáliky zapracované priamo do stopky spájkovanie upínacieho tela odpadá enormná procesná spoľahlivosť vďaka vysokej tepelnej odolnosti V ponuke v nasledujúcom prevedení: DIN SK JIS B 6339 MS-BT ISO HSK, tvar Jedinečné tlmiace vlastnosti vďaka hydroupínaču Menšie opotrebenie nástrojov Kratšie prestoje stroja a nižšie náklady na nástroje Minimálna rušivá kontúra s 3 zúžením na stopke Obrábanie je možné vykonávať pozdĺž kontúry Úspora dodatočných obrábacích operácií Používanie redukčných puzdier 2 Možnosť upnutia niekoľkých rôznych priemerov Nižšie náklady na skladovanie

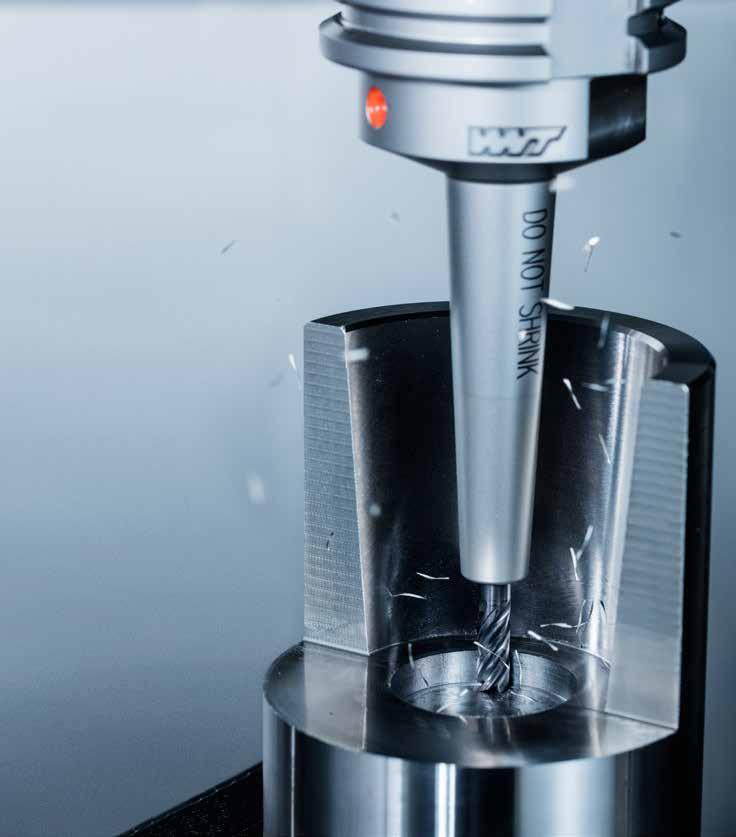

3 Najlepšia alternatíva ku zmršťovacím upínačom Úvod Na základe ďalších vývojových trendov v oblasti hydroupínačov vzniká pri použití vysokotlakového upínača 3, so štíhlym tvarom stopky so sklonom 3 v dlhom prevedení, minimálna rušivá kontúra. Tým sa podstatne vylepší prístup nástroja k obrobku. To prináša značné výhody pri obrábaní pozdĺž kontúry. Prostredníctvom tohto variantu hydroupínača ponúkame produktívnu a bezpečnejšiu alternatívu ku zmršťovacím upínačom, ktorá so sebou dodatočne prináša aj ďalšie prednosti, t.j. lepšiu manipuláciu, vyššiu flexibilitu aj kvalitu povrchu. Porovnanie: zmršťovací upínač vysokotlakový upínač, štíhle prevedenie 3 nástroje flexibilita sú okamžite pripravené na použitie ochladzovanie nie je nutné pre náročné obrábanie až do pracovnej teploty 120 obstarávanie drahých zmršťovacích upínačov nie je nutné bezproblémové použitie HSS a TK Náklady na prípravu stroja znížené na minimum Nasledujúce porovnanie medzi zmršťovacím a vysokotlakovým upínačom ukazuje, že je obstaranie vysokotlakového upínača rentabilnejšie. V porovnaní so zmršťovacím upínačom sú náklady na nastavenie u vysokotlakového upínača nižšie. 30 minút Obstarávacie náklady 161 Euro v prípade zmršťovacieho upínača 36 minút Obstarávacie náklady 373 Euro v prípade vysokotlakového upínača pracovný čas čas na prípravu stroja prípravný čas na upínač 22 minút 22 minút Zmršťovací upínač: príprava zmršťovacieho upínača roztiahnutie a zmrštenie ochladenie premeranie nástroja Vysokotlakový upínač: zmena upnutia nástroja a premeranie 8 minút o 6 minút vyššie využitie pracovného času 2 minúty Vyššie uvedené porovnanie napovedá, že je možné behom jednej pracovnej hodiny dosiahnuť pomocou vysokotlakového upínača ďaleko vyššiu pracovnú efektivitu a teda značne minimalizovať prestoje. Znížením prípravných časov u vysokotlakových upínačov sa dosiahne nasledujúcej úspory (pri zohľadnení 250 pracovných dní/rok): Strojná hodinová sadzba: Úspora nákladov na prípravu: 90 (Príklad z WNT Nemecko) 6 minút x 250 pracovných dní = 1500 minút / 25 hodín 25 hodín x 90 = 2250

4 Porovnanie na príklade dokončovacieho obrábania Úvod Na základe lepšieho tlmenia vysokotlakového upínača je možné práve v prípade väčšieho bočného prísuvu dosiahnuť podstatne lepšieho povrchu ako v prípade zmršťovacích upínačov. Ďalšiu výhodu hydroupínačov predstavuje skutočnosť, že sa so vzrastajúcou teplotou automaticky generujú vyššie prídržné sily. U zmršťovacích upínačov tieto prídržné sily s rastúcou teplotou upínača klesajú. Z praxe Fréza: Ø6 mm so 4 zubmi Materiál: C45 / Fréza: Ø6 mm so 4 zubmi Materiál: C45 / v c : 200 m/min. a p : 6 mm f z : 0,06 mm a e : 0,8 mm v c : 200 m/min. a p : 6 mm f z : 0,06 mm a e : 0,8 mm Zmŕšťovací upínač Vysokotlakový upínač, štíhle prevedenie 3 Zmršťovací upínač nie je schopný absorbovať vznikajúce vibrácie a prenáša ich tak priamo na povrch obrobku. V dôsledku toho vznikajú podstatne hlbšie stopy po chvení nástroja. j napriek bočnému prísuvu a e = 0,8 mm zanecháva vysokotlakový upínač, štíhle prevedenie 3, vďaka dobrému tlmeniu iba nepatrné stopy po chvení nástroja. vyššie pracovné parametre a lepšia kvalita povrchu dlhšia životnosť TK nástrojov vďaka tlmeniu v upínači drastické zníženie nákladov na prípravu stroja Výsledok 4

5 Vysokotlakový upínač, štíhle prevedenie 3 pre TK a HSS stopky s toleranciou h6 alebo lepšou DIN SK stopky so strmým kužeľom Rozsah dodávky: Základné teleso vrátane dorazovej skrutky, upínacej skrutky, závitovej zátky a šesťhranného kľúča s priečnou rukoväťou 0,003 ( ) D 1 d 1 G dlhé D/B G 2,5 n max Y8 Upínač d 1 D 1 ( ) G Obj. č. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR SK , M3 398, SK , M3 398, SK , M3 398, SK , M5 339, SK , M6 339, SK , M8x1 339, SK , M10x1 339, = maximálna hĺbka zasunutia ( ) = minimálna hĺbka zasunutia Y7 Y8 Y7 Y7 Skrutka s valcovou hlavou Upínací kľúč T Upínacia skrutka Dorazová skrutka IK Obj. č. Obj. č. Obj. č. Obj. č. Náhradné diely pre obj. č. EUR EUR EUR EUR M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

6 Vysokotlakový upínač, štíhle prevedenie 3 pre TK a HSS stopky s toleranciou h6 alebo lepšou JIS B 6339 BT stopky so strmým kužeľom Rozsah dodávky: Základné teleso vrátane dorazovej skrutky, upínacej skrutky, závitovej zátky a šesťhranného kľúča s priečnou rukoväťou 0,003 ( ) D 1 d 1 G dlhé D/B G 2,5 n max Y8 Upínač d 1 D 1 ( ) G Obj. č. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR BT , M3 408, BT , M3 408, BT , M3 408, BT , M5 348, BT , M6 348, BT , M8x1 348, BT , M10x1 348, = maximálna hĺbka zasunutia ( ) = minimálna hĺbka zasunutia Y7 Y8 Y7 Y7 Skrutka s valcovou hlavou Upínací kľúč T Upínacia skrutka Dorazová skrutka IK Obj. č. Obj. č. Obj. č. Obj. č. Náhradné diely pre obj. č. EUR EUR EUR EUR M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, M5x5 - SW2,5 1, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, M5x5 - SW2,5 1, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,

7 Vysokotlakový upínač, štíhle prevedenie 3 pre TK a HSS stopky s toleranciou h6 alebo lepšou ISO HSK- kužele s dutými stopkami s čelnou styčnou plochou Rozsah dodávky: základné teleso vrátane dorazovej skrutky, upínacej skrutky a šesťhranného kľúča s priečnou rukoväťou 0,003 ( ) D 1 d 1 G dlhé D G 2,5 n max Y8 Upínač d 1 D 1 ( ) G Obj. č. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm EUR HSK M3 433, HSK M3 433, HSK M3 433, HSK M5 373, HSK M6 373, HSK M8x1 373, HSK M10x1 373, = maximálna hĺbka zasunutia ( ) = minimálna hĺbka zasunutia Y8 Y7 Y7 Upínací kľúč T Upínacia skrutka Dorazová skrutka IK Obj. č. Obj. č. Obj. č. Náhradné diely pre obj. č. EUR EUR EUR SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M3x20 - SW1,5 8, SW5 5, M10x1x10 11, M5x12,5 - SW2,5 7, SW5 5, M10x1x10 11, M6x12,5 - SW3 7, SW5 5, M10x1x12 11, M8x1x13,5 - SW3 7, SW5 5, M10x1x12 11, M10x1x13,5 - SW5 7,
