2 Premieňame svet svetla Referencie Sme slovenská spoločnosť, špecializovaná na komplexné služby a riešenia modernizácie osvetlenia s cieľom energetickej a prevádzkovej úspory. K uceleným riešeniam zabezpečujeme možnosť 100% prefinancovania cez partnerské finančné inštitúcie. Sme držiteľom najaktuálnejších certifikátov manažérstva kvality ISO 9001:2009 a enviromentálneho manažérstva ISO 14001:2005 Naša spoločnosť je partnerom popredných európských výrobcov svietidiel ako: Indal (NL), Philips (NL), Thorn (DN), iguzzini (ITA), Nualight (UK), Osram (GER), Fagerhult (SWE), OMS Lighting (SK), SEC (SK) Samosprávy MESTO SENEC MESTO PEZINOK MESTO ŠAĽA MESTO BÁNOVCE NAD BEBRAVOU MESTO BREZOVÁ POD BRADLOM MESTO TRENČÍN ZŠ a MŠ NOVÁ DEDINKA ZŠ MATEJA BELA ŠAMORÍN ZŠ MATYÁSA KORVÍNA ŠAMORÍN ZŠ KUPECKÉHO PEZINOK OBEC NEMECKÁ OBEC RUDNÁ OBEC OCHTINÁ OBEC KAMENEC POD VTÁČNIKOM OBEC HAJNÁČKA OBEC TOMÁŠOVCE... Súkromný sektor KIA Motors Slovakia AUPARK Bratislava CARREFOUR Slovakia RYBA Žilina Nestlé ŽOS Trnava ZF Boge Elastmetall GEOX Hotel Permon **** Hotel Senec **** Protetika Trade Johns Manville ETI ELB BC Torsion Bluepack Hriňovské strojárne...

3 Komplexné a odborné služby na kľúč 1. Svetelno-technická obhliadka osvetlenia 2. Svetelno-technický výpočet 3. Analýza úspory a návratnosti investície 4. Zabezpečenie financovania projektu 5. Vypracovanie podkladov a sprocesovanie verejného obstarávania 6. Recyklácia doslúžených svietidiel

4 Porovnanie technológií Mnoho krát si ani neuvedomujeme ako nás svetlo ovplyvňuje. Osvetlenie dokáže pozitívne, či negatívne ovplyvniť našu celkovú fyziologickú činnosť. Dokazuje to fakt, že vďaka schopnostiam ľudského oka je človek schopný vykonávať zrakovú činnosť aj pri zhoršených podmienkach osvetlenia, avšak jeho zrakový resp. pracovný výkon je negatívne ovplyvnený, prichádza rýchlejšia únava očí, čo vedie k celkovej nepohode a môže nastať aj trvalé poškodenie zraku. Oproti starším technológiám ako sú žiarivky T8 a T12 máju zdroje typu T5 vyššiu životnosť, vyšší vyžarovaný svetelný tok s čím aj súvisí vyšší merný výkon zdroja ale predovšetkým sa v nich výrazne zredukoval obsah ortuti. Žiarivky T5 majú v priemere len 16mm oproti T8, ktoré majú priemer 26mm a T12 s priemerom 38mm. Pri dĺžke trubice 120cm disponujú výkonom až 58W pričom T8 len 36W pri rovnakej dĺžke trubice. Použitím elektronického predradníka v zdrojoch T5 oproti elektromagnetickému v starších typoch T8 a T12 sa podarilo úplne potlačiť stroboskopický efekt a blikanie svetelného zdroja pri štarte. Vďaka elektronickému predradníku sa znížil odoberaný prúd svetelného zdroja a predĺžila sa jeho životnosť. MASTER TL5 HE Eco MASTER TL-D Eco TL-M RS Typ sv. zdroja T5 [16mm] T8 [26mm] T12 [38mm] Príkon zdroja 32 W 32 W 40 W Životnosť sv. zdroja h h h Teplota farieb 3000K K 3000K K 3000K K Svetelný tok 3250 lm 2650 lm 2850 lm Merný výkon 103 lm/w 82 lm/w 72 lm/w Obsah ortuti 1.4 mg 2.0 mg 8.0 mg Index podania farieb CRI 85 Ra 85Ra 63 Ra Predradník elektrický elektromagnetický elektromagnetický Prúd sv. zdroja 0,17 A 0,448 A 0,43 A Spotreba el. energie za 1000h 35 kwh 39 kwh 47 kwh Cena sv. zdroja 5,00 2,50 2,50

5 Predbežná analýza úspory a návratnosti modernizácie Prízemie KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT Prízemie CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Punch II ECO 2x28 / Triedy, kabinety, zborovne, archív Thorn Prisma 2x28 / Šatne, vchod, školník Thorn Prisma 1x28 / Chodby Thorn Punch II Asymmetric 1x28 / Tabule 49 ks 27 ks 22 ks 6 ks Lineárna žiarivka 2x36W Lineárna žiarivka 1x36W Žiarovka 100W 28 ks 14 ks 62 ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 104 ks POČET SVIETIDIEL 104 ks kwh / 492 ročne SPOTREBA ENERGIE kwh / 830 ročne 36 ročne ÚDRŽBOVÉ NÁKLADY 145 ročne 528 ročne 975 ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 41% / kwh / 940 kg emisií CO2 ročne 447 ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

6 Predbežná analýza úspory a návratnosti modernizácie 1. Poschodie KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT 1. Poschodie CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Punch II ECO 2x28 / Triedy, kabinety Thorn Prisma 1x28 / Chodby Thorn Punch II Asymmetric 1x28 / Tabule 64 ks 18 ks 18 ks Lineárna žiarivka 2x36W Žiarovka 100W 45 ks 80 ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 100 ks / poníženie počtu o 25 ks POČET SVIETIDIEL 125 ks kwh / 447 ročne SPOTREBA ENERGIE kwh / ročne 46 ročne ÚDRŽBOVÉ NÁKLADY 188 ročne 493 ročne ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 58% / kwh / kg emisií CO2 ročne 765 ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

7 Predbežná analýza úspory a návratnosti modernizácie 2. Poschodie KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT 2. Poschodie CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Punch II ECO 2x28 / Triedy, kabinety Thorn Prisma 1x28 / Chodby Thorn Punch II Asymmetric 1x28 / Tabule 64 ks 18 ks 18 ks Lineárna žiarivka 2x36W Žiarovka 100W 56 ks 44 ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 100 ks POČET SVIETIDIEL 100 ks kwh / 447 ročne SPOTREBA ENERGIE kwh / 831 ročne 41 ročne ÚDRŽBOVÉ NÁKLADY 167 ročne 488 ročne 998 ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 46% / kwh / kg emisií CO2 ročne 510 ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

8 Predbežná analýza úspory a návratnosti modernizácie 3. Poschodie KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT 3. Poschodie CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Punch II ECO 2x28 / Triedy, kabinety Thorn Prisma 1x28 / Chodby Thorn Punch II Asymmetric 1x28 / Tabule 64 ks 18 ks 20 ks Lineárna žiarivka 2x36W Žiarovka 100W 62 ks 40 ks ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 102 ks POČET SVIETIDIEL 102 ks kwh / 453 ročne SPOTREBA ENERGIE kwh / 842 ročne 44 ročne ÚDRŽBOVÉ NÁKLADY 178 ročne 497 ročne ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 46% / kwh / kg emisií CO2 ročne 523 ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

9 Predbežná analýza úspory a návratnosti modernizácie Schody + WC KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT Schody + WC CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Prisma 2x14 / WC Thorn Prisma 1x28 / Schody 21 ks 6 ks Žiarovka 100W 27 ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 27 ks POČET SVIETIDIEL 27 ks 419 kwh / 75 ročne SPOTREBA ENERGIE kwh / 243 ročne 23 ročne ÚDRŽBOVÉ NÁKLADY 94 ročne 98 ročne 337 ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 69% / 932 kwh / 466 kg emisií CO2 ročne 239 ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

10 Predbežná analýza úspory a návratnosti modernizácie ŠKD KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT ŠKD CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Punch II ECO 2x28 / Triedy, kabinet Thorn Prisma 2x28 / Prechod Thorn Prisma 1x28 / Chodby, predsieň Thorn Prisma 2x14 / WC 26 ks 1 ks 16 ks 6 ks Lineárna žiarivka 2x36W Lineárna žiarivka 1x36W Žiarovka 100W 1 ks 16 ks 32 ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 49 ks POČET SVIETIDIEL 49 ks kwh / 208 ročne SPOTREBA ENERGIE kwh / 358 ročne 15 ročne ÚDRŽBOVÉ NÁKLADY 63 ročne 223 ročne 421 ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 42% / 835 kwh / 417 kg emisií CO2 ročne 198 ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

11 Predbežná analýza úspory a návratnosti modernizácie Celý objekt - sumár KLIENT ZŠ Karloveská BA DOBA SVIETENIA 500 hodín ročne PROJEKT Celý objekt - sumár CENA ENERGIE 0,1800 / kwh NAVRHOVANÝ SYSTÉM OSVETLENIA SÚČASNÝ SYSTÉM OSVETLENIA Thorn Prisma 2x14 Thorn Prisma 1x28 Thorn Punch II ECO 2x28 Thorn Prisma 2x28 Thorn Punch II Asymmetric 1x28 27 ks 98 ks 267 ks 28 ks 62 ks Žiarovka 100W Lineárna žiarivka 2x36W Lineárna žiarivka 1x36W 285 ks 192 ks 30 ks POČET SVIETIDIEL SPOTREBA ENERGIE ÚDRŽBOVÉ NÁKLADY 482 ks / poníženie počtu o 25 ks POČET SVIETIDIEL 507 ks kwh / ročne SPOTREBA ENERGIE kwh / ročne 205 ročne ÚDRŽBOVÉ NÁKLADY 835 ročne ročne ročne ENERGETICKÁ ÚSPORA CELKOVÁ ÚSPORA 49% / kwh / kg emisií CO2 ročne ročne TECHNOLÓGIA MONTÁŽNE NÁKLADY CELKOVÁ INVESTÍCIA Všetky sumy sú uvedené s DPH

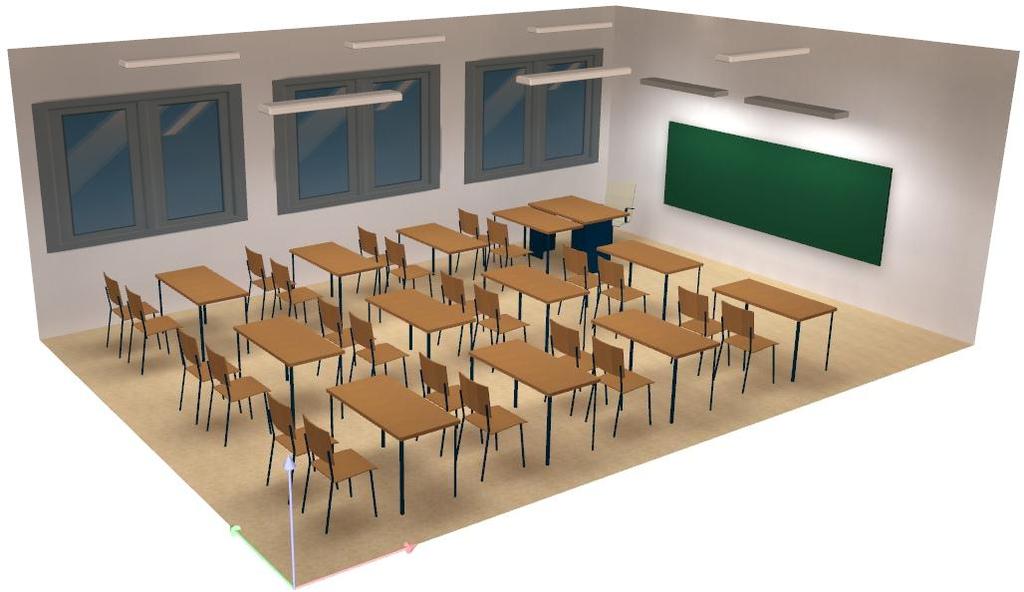

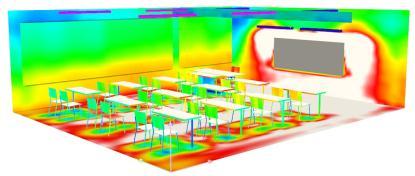

12 Vizualizácia modernizovaného osvetlenia objektu Trieda ETV Normová intenzita 300 lx Navrhovaná intenzita 374 lx Navrhovaná intenzita maximálna 454 lx Navrhovaná intenzita minimálna 267 lx Rovnomernosť 0,7

13 Vizualizácia modernizovaného osvetlenia objektu ŠKD Normová intenzita 300 lx Navrhovaná intenzita 311 lx Navrhovaná intenzita maximálna 406 lx Navrhovaná intenzita minimálna 200 lx Rovnomernosť 0,64

14 Navrhovaný systém osvetlenia: Thorn Prisma Thorn Prisma 2x14 Svetelný tok Príkon Účinnosť Svetelný zdroj Vyžarovací uhol Teplota farieb CRI lm 31 W 56 lm/w Lineárna žiarivka T5 / PHILIPS MASTER K 80 Ra Rozmery Hmotnosť Krytie Napájanie Napájací zdroj 662 x 167 x 64 mm 1,4 kg IP VAC 50/60Hz Elektronický Výroba Záruka Jednotková cena Vyrobené v Dánsku 2 roky 46 s DPH

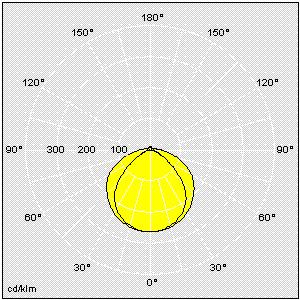

15 Navrhovaný systém osvetlenia: Thorn Prisma Thorn Prisma 1x28 Svetelný tok Príkon Účinnosť Svetelný zdroj Vyžarovací uhol Teplota farieb CRI lm 31 W 79 lm/w Lineárna žiarivka T5 / PHILIPS MASTER K 80 Ra Rozmery Hmotnosť Krytie Napájanie Napájací zdroj 1213 x 167 x 64 mm 1,9 kg IP VAC 50/60Hz Elektronický Výroba Záruka Jednotková cena Vyrobené v Dánsku 2 roky 49 s DPH

16 Navrhovaný systém osvetlenia: Thorn Prisma Thorn Prisma 2x28 Svetelný tok Príkon Účinnosť Svetelný zdroj Vyžarovací uhol Teplota farieb CRI lm 61 W 70 lm/w Lineárna žiarivka T5 / PHILIPS MASTER K 80 Ra Rozmery Hmotnosť Krytie Napájanie Napájací zdroj 1213 x 167 x 64 mm 2,3 kg IP VAC 50/60Hz Elektronický Výroba Záruka Jednotková cena Vyrobené v Dánsku 2 roky 65 s DPH

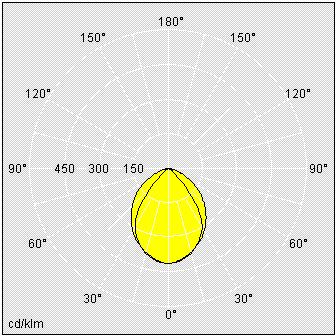

17 Navrhovaný systém osvetlenia: Thorn Punch II ECO Thorn Punch II ECO 2x28 Svetelný tok Príkon Účinnosť Svetelný zdroj Vyžarovací uhol Teplota farieb CRI lm 60 W 60 lm/w Lineárna žiarivka T5 / PHILIPS MASTER K 80 Ra Rozmery Hmotnosť Krytie Napájanie Napájací zdroj x 218 x 68 mm 6,2 kg IP VAC 50/60Hz Elektronický Výroba Záruka Jednotková cena Vyrobené v Dánsku 2 roky 59 s DPH

18 Navrhovaný systém osvetlenia: Asymmetric Thorn Punch II Asymmetric 1x28 Svetelný tok Príkon Účinnosť Svetelný zdroj Vyžarovací uhol Teplota farieb CRI lm 31 W 84 lm/w Lineárna žiarivka T5 / PHILIPS MASTER Asymetrický 4 000K 80 Ra Rozmery Hmotnosť Krytie Napájanie Napájací zdroj 1320 x 256 x 70 mm 3,1 kg IP VAC 50/60Hz Elektronický Výroba Záruka Jednotková cena Vyrobené v Dánsku 2 roky 81 s DPH vrátane závesného systému

19 OSVETLENIE ZÁKLADNEJ ŠKOLY Návrh a realizácia osvetlenia na mieru v priestoroch ZŠ Mateja Bela Klient ZŠ Mateja Bela Šamorín Pôvodný systém Žiarovka 75W 12ks Lineárna žiarivka l 362 ks Aplikácia Modernizácia osvetľovacej sústavy v priestoroch základnej školy Navrhnutý systém Punch II ECO 2x35W 110ks Prisma 1x49W l 71ks Asymmetric 1x35W l 24ks l špeciálne osvetlenie tabule Nové, úspornejšie osvetlenie od spoločnosti ECO-LOGIC zlepšilo celkovú kvalitu osvetlenia v triedach, ako aj na chodbách a v administratívnych priestoroch. V neposlednom rade sme veľmi radi aj novému, špeciálnemu osvetleniu tabúľ, ktoré žiaci aj učitelia vnímajú pozitívne. Použitá technológia je bezhlučná, čo prispieva k lepšej sústredenosti našich študentov. Mgr. Magdaléna Vajasová riaditeľka Dosiahnuté úspory + úspora elektrickej energie 57% / ročne! + úspora emisií CO kg Použitá technológia Projektové riešenie Priemerná intenzita 373 lux Min. intenzita 227 lux Max. intenzita 514 lux Rovnomernosť 0,61

20 FOTO GALÉRIA INŠTALÁCIE ZŠ Mateja Bela Šamorín Photo Copyright 2015 Eco-logic s.r.o.

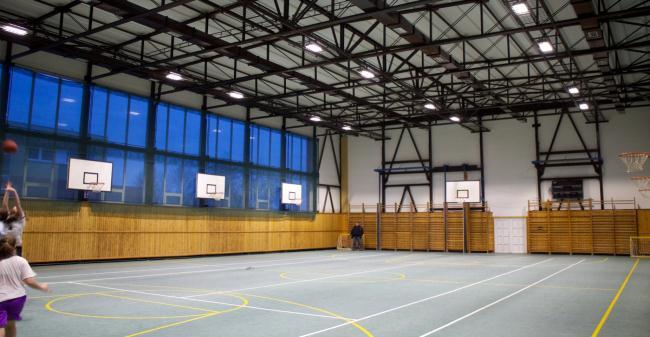

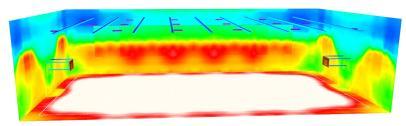

21 OSVETLENIE TELOCVIČNE LED Modernizácia osvetlenia v priestoroch telocvične ZŠ Mátyása Korvína Klient ZŠ Mátyása Korvína Šamorín Pôvodný systém Lineárna žiarivka 2x58W 60 ks Navrhnutý systém Hipak LED 18 ks Ukázalo sa, že výmena konvenčného osvetlenia za nové LED svietidlá priniesla výrazné úspory na elektrickej energii ako aj na prevádzkových nákladoch.v neposlednom rade sa neporovnateľne zvýšila kvalita osvetlenia, čo prispieva k príjemnejšej atmosfére v priestoroch telocvične. Aplikácia Návrh a modernizácia osvetľovacej sústavy v priestoroch telocvične RNDr. Bugár Gabriella riaditeľka Dosiahnuté úspory + úspora elektrickej energie 65% / ročne! + úspora emisií CO kg ročne + návratnosť investície je 3 roky a 2 mesiace! Použitá technológia Projektové riešenie Priemerná intenzita 345 lux Min. intenzita 206 lux Max. intenzita 452 lux Rovnomernosť 0,60

22 FOTO GALÉRIA INŠTALÁCIE ZŠ Mátyása Korvína Šamorín Photo Copyright 2015 Eco-logic s.r.o.
