1 MODUS LV LEDOS LV LEDOS Moderní LED svítidlo pro veřejné osvětlení. Výhodná náhrada stávajících svítidel pro veřejné osvětlení využívající klasické technologie kompaktní zářivky, rtuťové nebo sodíkové výbojky. Přínosem je zejména Nízká spotřeba elektrické energie Dlouhá životnost svítidel Lepší rozložení světelného toku Vyšší účinnost svítidel Snadná regulace výkonu Značkové komponenty užité ve svítidlech

Parametry : Krytí: IP65 Izolační třída: I Hmotnost : 8,4kg Světelný tok: 3 800 9 000 lm Teplota chromatičnosti: 5000 K CRI: 70 Životnost: 50 0000 hod Napájecí napětí: 230V / 50Hz Popis : Korpus je

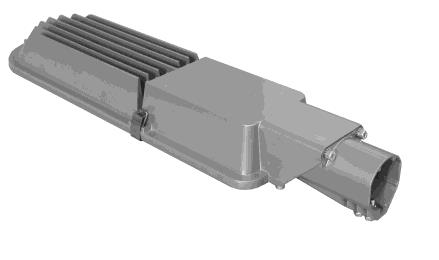

2 Parametry : Krytí: IP65 Izolační třída: I Hmotnost : 8,4kg Světelný tok: lm Teplota chromatičnosti: 5000 K CRI: 70 Životnost: hod Napájecí napětí: 230V / 50Hz Popis : Korpus je vyroben z práškově lakovaného hliníkového odlitku, RAL 7000, s integrovanou otočnou přírubou pro montáž na stožár nebo výložník průměru 60mm. Optický kryt je tvořen tvrzeným sklem, které je drženo nerezovými sponami Montáž: Svítidla je možno osadit na stožár nebo výložník o průměru 60mm. Otočná montážní příruba je ke korpusu fixována pomocí 4 šroubů a lze ji nastavit do polohy pro montáž na výložník nebo na svislý stožár. Pracovní poloha je vždy vodorovná (s výjimkou použití šikmého výložníku).

Optický kryt je tvořen tvrzeným sklem, které je drženo nerezovými sponami Montáž: Svítidla je možno osadit na stožár nebo výložník o průměru 60mm.

Optimální výška montáže: 6-10m Rozteč stožárů: 30 40m * *rozteč a výška stožárů mohou být různé v závislosti na výkonu a požadované osvětlenosti /jasu

70 Světelný výkon: 275 lm @ 5000 K, 25 Účinnost.

3 Optimální výška montáže: 6-10m Rozteč stožárů: 30 40m * *rozteč a výška stožárů mohou být různé v závislosti na výkonu a požadované osvětlenosti /jasu komunikace LED: Svítidlo je osazeno, v závislosti na výkonu, 24 nebo 48 ks LED OSRAM OSLON SQUARE CRI min. 70 Světelný výkon: K, 25 Účinnost K, 25 C Životnost: hod Driver: Napájení světelných diod je zabezpečeno driverem OSRAM OPTORTONIC OT 3DIM Vysoká ochrana proti přepětí: do 4/6 kv (LN), 4/6 kv (L / N-PE) Účinník 0,95 Různé režimy stmívání 3DIM Životnost hod Záruka 5 let Změna světelného výkonu OSLON SQUARE v čase

Optický systém: Krycí tvrzené sklo OPTIWHITE LVLEDOS Asymetrická optika STRADA T DWC Navržena dle požadavků IESNA RP-8-00 a CIE 140/EN 13201

Vysoký jas komunikace s velmi dobrou rovnoměrností Vynikající omezení oslnění LVLEDOSN Symetrická optika hlubokozářič Určeno pro místní

4 Optický systém: Krycí tvrzené sklo OPTIWHITE LVLEDOS Asymetrická optika STRADA T DWC Navržena dle požadavků IESNA RP-8-00 a CIE 140/EN Optimalizována pro osvětlení komunikací třídy ME LED diodami OSLON SQUARE Vyrobena z optického PMMA - UL94 HB Velmi široký asymetrický paprsek Vysoký jas komunikace s velmi dobrou rovnoměrností Vynikající omezení oslnění LVLEDOSN Symetrická optika hlubokozářič Určeno pro místní osvětlení přechody pro chodce, vjezdy, místa nakládky apod. LVLEDOS 9000 LVLEDOS N 2600 Křivka svítivosti LVLEDOS3500 Křivka svítivosti LVLEDOSN 2600

Osvětlení komunikace a přilehlých chodníků svítidlem LVLEDOS 3500 (délka komunikace 30m, šířka 6m, výška stožáru 6m) Vizualizace osvětlení komunikace svítidlem LVLEDOS7500, výška stožárů 8m Technické

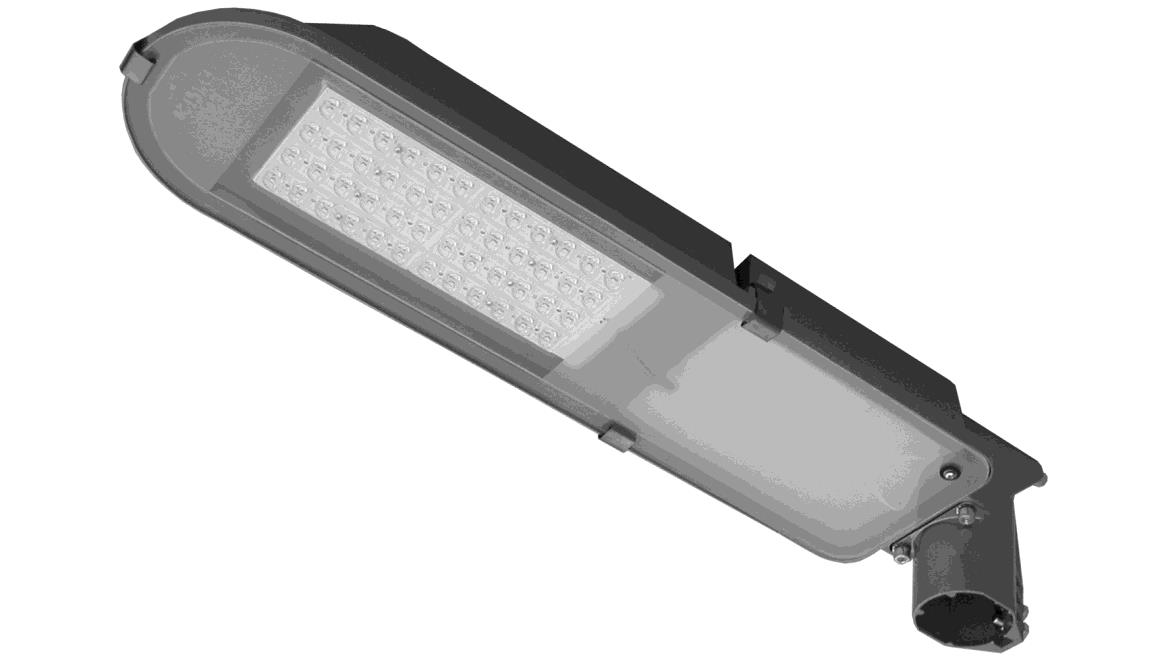

5 Osvětlení komunikace a přilehlých chodníků svítidlem LVLEDOS 3500 (délka komunikace 30m, šířka 6m, výška stožáru 6m) Vizualizace osvětlení komunikace svítidlem LVLEDOS7500, výška stožárů 8m Technické parametry svítidel LV LEDOS: LVLEDOS3500 LVLEDOS5000 LVLEDOS7500 LVLEDOS9000 LVLEDOSN2600 Počet LED Driver 500 ma 700mA 500 ma 700mA 500 ma Světelný výkon 3800 lm 4900 lm 7400 lm 9050 lm 2600 lm Příkon W Účinnost lm/w

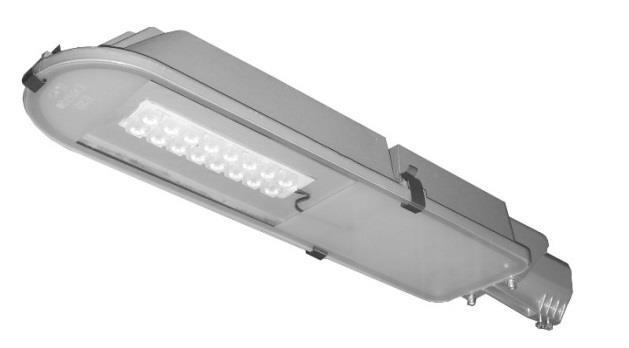

LVLEDOS3500 LVLEDOS5000 LVLEDOS7500 LVLEDOS9000 LVLEDOSN2600 Počet LED 24 24 48 48 16 Driver 500 ma 700mA 500 ma

6 Porovnání LED svítidel s tradičními svítidly pro veřejné osvětlení Při zvažované náhradě stávajících tradičních svítidel novými, osazenými LED technologií je třeba mít na zřeteli řadu aspektů. Ve většině případů není možno jednoznačně konstatovat, že svítidlo A je možno nahradit svítidlem B bez znalosti bližších skutečností. Náhrada novými svítidly by minimálně měla být podložena světelnětechnickým výpočtem dokládajícím dosažení normou stanovených parametrů osvětlenosti nebo jasu příslušné komunikace. Obecně lze konstatovat LED dosahují vyšší energetické i optické účinnosti než klasická, mohou tedy při stejných parametrech osvětlenosti komunikace vést k úspoře nákladů na energii Optické systémy LED svítidel jsou zcela odlišné od tradičních svítidel, což vede k jiné vyzařovací charakteristice (křivce svítivosti) a tím k jinému rozložení světelného toku v prostoru LED mají obecně vyšší teplotu chromatičnosti (studená barva světla K) což je lidským okem vnímáno odlišně než např. teplé žluté světlo sodíkových výbojek Dlouhá životnost LED svítidel výrazně snižuje náklady na servis a údržbu osvětlovacích soustav V tabulkách je uvedeno porovnání světleného toku tradičních svítidel a svítidel s LED technologií. Možné náhrady klasických svítidel s kompaktními zářivkami novými LED svítidly Příkon Svítidlo s kompaktními zářivkami Světelný tok zdroje Účinnost Výkon Možná LED náhrada MODUS typ Úspora energie 1x36W 42W 2900 lm 60% 1740 lm LVLED % 2x36W 85W 5800 lm 60% 3480 lm 3x36W 127W 8700 lm 60% 5220 lm LVLED 3000 LVLEDOS 3500 LVLEDAL 4500 LVLEDOS % 50 % 66 % 53 % 2x55W 115W 9600 lm 60% 5760 lm LVLEDOS % Možné náhrady klasických svítidel se rtuťovými výbojkami novými LED svítidly Svítidlo s rtuťovou výbojkou Možná LED náhrada MODUS Příkon Světelný tok zdroje Účinnost Výkon typ Úspora energie 80W 125W 92W 140W lm lm 60% 2300 lm LVLED 1800 LVLED 3000 LVLEDOS % 60 % 52 % 60% 3900 lm LVLEDOS % 250W 270W lm 60% 8100 lm LVLEDOS %

Náhrada novými svítidly by minimálně měla být podložena světelnětechnickým výpočtem dokládajícím dosažení normou stanovených parametrů osvětlenosti nebo jasu příslušné komunikace.

7 Možné náhrady klasických svítidel se sodíkovými výbojkami novými LED svítidly Svítidlo s vysokotlakou sodíkovou výbojkou Možná LED náhrada MODUS Příkon Světelný tok zdroje Účinnost Výkon typ Úspora energie 50W 56W 3500 lm 70% 2450 lm LVLED 3000 LVLEDOS % 21 % 70W 78W lm 70% lm LVLEDOS 3500 LVLEDOS % 23 % 100W 110W lm 70% lm LVLEDOS 5000 LVLEDOS % 24 % 150W 165W lm 70% lm LVLEDOS % 250W 275W lm 70% lm 2x LVLEDOS % Snadná regulace Svítidlo je osazeno elektronickým driverem OSRAM OPTOTRONIC 3DIM umožňujícím jednoduchým způsobem regulovat výkon dle potřeby. Volitelné jsou 4 provozní režimy: Trvalý provoz na plný výkon DALI obousměrná komunikace pomocí digitálního signálu DALI. Umožňuje plynulé stmívání, monitoring stavu a individuální nastavení každého v soustavě StepDIM umožňuje přepínání mezi dvěma úrovněmi výkonu, "normální" a "snížený výkon" prostřednictvím dodatečné spínané fáze. AstroDIM základě vnitřního časovače umožňuje snížení výkonu bez potřeby vnějšího signálu

LVLEDOS 7500 45 % 24 % 150W 165W 14500 17500 lm 70% 10100 12300 lm LVLEDOS 9000 29 % 250W 275W 27000 33200 lm 70% 18900 23000 lm 2x LVLEDOS 9000 14 % Snadná regulace Svítidlo je osazeno elektronickým

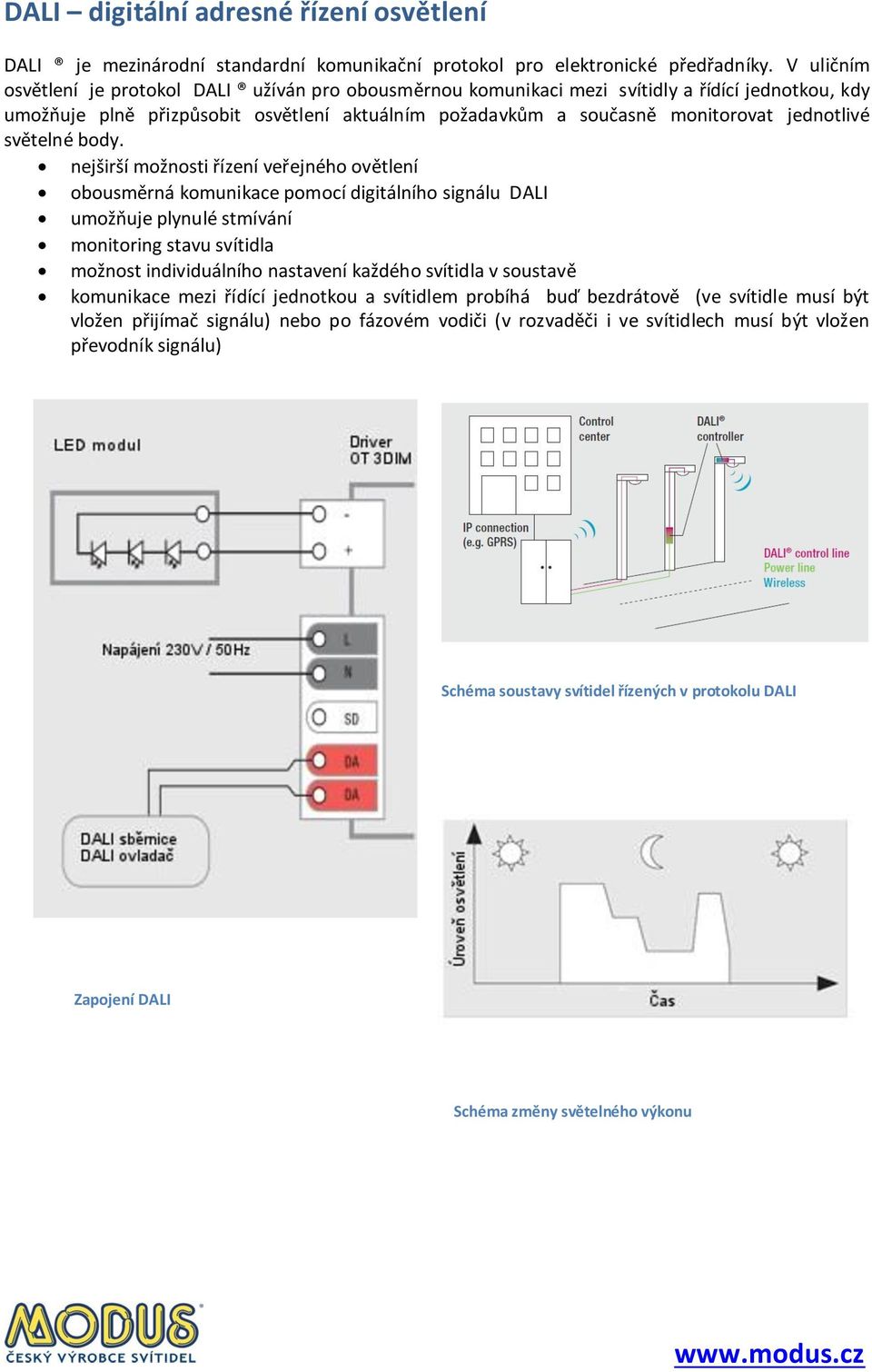

8 DALI digitální adresné řízení osvětlení DALI je mezinárodní standardní komunikační protokol pro elektronické předřadníky. V uličním osvětlení je protokol DALI užíván pro obousměrnou komunikaci mezi svítidly a řídící jednotkou, kdy umožňuje plně přizpůsobit osvětlení aktuálním požadavkům a současně monitorovat jednotlivé světelné body. nejširší možnosti řízení veřejného ovětlení obousměrná komunikace pomocí digitálního signálu DALI umožňuje plynulé stmívání monitoring stavu možnost individuálního nastavení každého v soustavě komunikace mezi řídící jednotkou a svítidlem probíhá buď bezdrátově (ve svítidle musí být vložen přijímač signálu) nebo po fázovém vodiči (v rozvaděči i ve svítidlech musí být vložen převodník signálu) Schéma soustavy svítidel řízených v protokolu DALI Zapojení DALI Schéma změny světelného výkonu

StepDIM skokové snížení výkonu StepDIM lze použít v instalacích, kde je k dispozici další fázový vodič. Spínaná fáze je připojena na svorku SD na 3DIM driveru ve svítidle.

komunikace mezi řídící jednotkou a svítidlem probíhá po dalším fázovém vodiči 2 úrovně výkonu (standardně nastaveno 100% / 50%, softwarově lze nastavit i jinou úroveň, dle požadavku

9 StepDIM skokové snížení výkonu StepDIM lze použít v instalacích, kde je k dispozici další fázový vodič. Spínaná fáze je připojena na svorku SD na 3DIM driveru ve svítidle. V okamžiku přivedení napětí na svorku SD se svítidlo přepne do režimu sníženého světleného výkonu. Po odpojení napětí na svorce SD se výkon vrátí na původní úroveň. komunikace mezi řídící jednotkou a svítidlem probíhá po dalším fázovém vodiči 2 úrovně výkonu (standardně nastaveno 100% / 50%, softwarově lze nastavit i jinou úroveň, dle požadavku zákazníka) softwarově lze nastavit i opačnou logiku regulace snadná regulace úrovně osvětlení běžným časovým spínačem, dle potřeby lze oládat i ručně Schéma změny světelného výkonu StepDIM Zapojení StepDIM Schéma soustavy svítidel řízených StepDIM

AstroDIM - autonomní stmívání bez vnější kontroly V režimu AstroDIM je stmívání svítidel řízeno přednastaveným programem driveru, který lze softwarově změnit.

výhodné pro záměnu stávajících neregulovatelných svítidel uličního osvětlení není komunikace mezi rozvaděčem a svítidlem (pouze silové napájení) autonomní stmívání je řízeno integrovaným časovačem

10 AstroDIM - autonomní stmívání bez vnější kontroly V režimu AstroDIM je stmívání svítidel řízeno přednastaveným programem driveru, který lze softwarově změnit. Je určen pro stmívání bez externího řídící vedení - signálu. výhodné pro záměnu stávajících neregulovatelných svítidel uličního osvětlení není komunikace mezi rozvaděčem a svítidlem (pouze silové napájení) autonomní stmívání je řízeno integrovaným časovačem (bez hodin reálného času) bez ohledu na celkovou dobu provozu (krátký provoz v létě, dlouhý v zimě) vždy 6 hodin svítidlo pracuje na snížený výkon (cca hod hod) 2 úrovně výkonu (standardně nastaveno 100% / 50%) pro aktivaci režimu AstroDIM je nutno propojit svorky L a SD ve svorkovnici (nejsou-li svorky L a SD propojeny, svítidlo pracuje po celou dobu provozu na plný výkon 100%) první noc po aktivaci režimu AstroDIM pracuje svítidlo po celou dobu provozu na plný výkon, řídící modul ve svítidle provádí měření doby provozu, na jejímž základě stanoví střední bod doby provozu ( půlnoc ) a od následující noci svítidlo 2 hodin před půlnocí a 4 hodiny po půlnoci pracuje ve sníženém režimu (50%) řídící modul vyhodnocuje celkovou dobu provozu za posledních 9 dní (zapnutí soustavy na méně než 4 hodiny, např. pro servisní zásah, nevyhodnocuje jako zapnutí nemá tedy vliv na výpočet celkové průměrné doby provozu celá osvětlovací soustava je spínána standardním způsobem (časový nebo soumrakový spínač) dle požadavku zákazníka lze před montáží svítidel (nebo i po instalaci) nastavit úroveň sníženého výkonu dobu sníženého výkonu před půlnocí dobu sníženého výkonu po půlnoci více úrovní sníženého výkonu Schéma změny světelného výkonu Zapojení AstroDIM Schéma soustavy svítidel řízených AstroDIM
